  1. SCADA supervisory control and data acquisition Ing. F. Rubben 2008-2009

  2. Wat is SCADA? • Supervisory • Superviseren • Bekijken van het proces • Control • Controleren • Controleren van het proces • And • Data Acquisition • Data verzamelen • Verzamelen & bewaren van de procesinformatie • Alarm, indrukken van knoppen, …

  3. Wat is SCADA? • M.a.w. het visualiseren van een proces via HMI, PC’s, … die bestuurd en gecontroleerd wordt door PC’s. • Hierbij wordt de nodige data geregistreerd en waar nodig opgeslagen.

  4. 1. Visualisatie van PLC’s Ing. F. Rubben 2008-2009

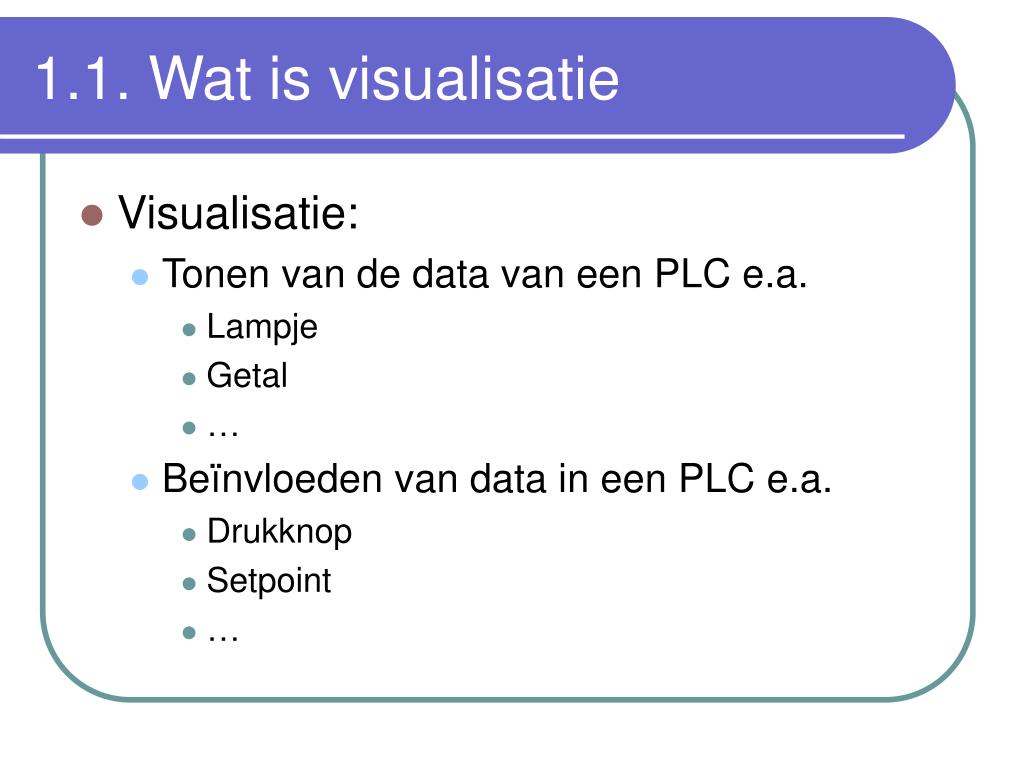

  5. 1.1. Wat is visualisatie • Visualisatie: • Tonen van de data van een PLC e.a. • Lampje • Getal • … • Beïnvloeden van data in een PLC e.a. • Drukknop • Setpoint • …

  6. 1.2. Soorten Visualisatie • Eenvoudig • Binair: • Led’s • Analoog: • Displays, … • Gesofisticeerd  HMI: Human Machine Interface • Via PC • Via Operator Panels • Via Touch Panels • Via GSM • …

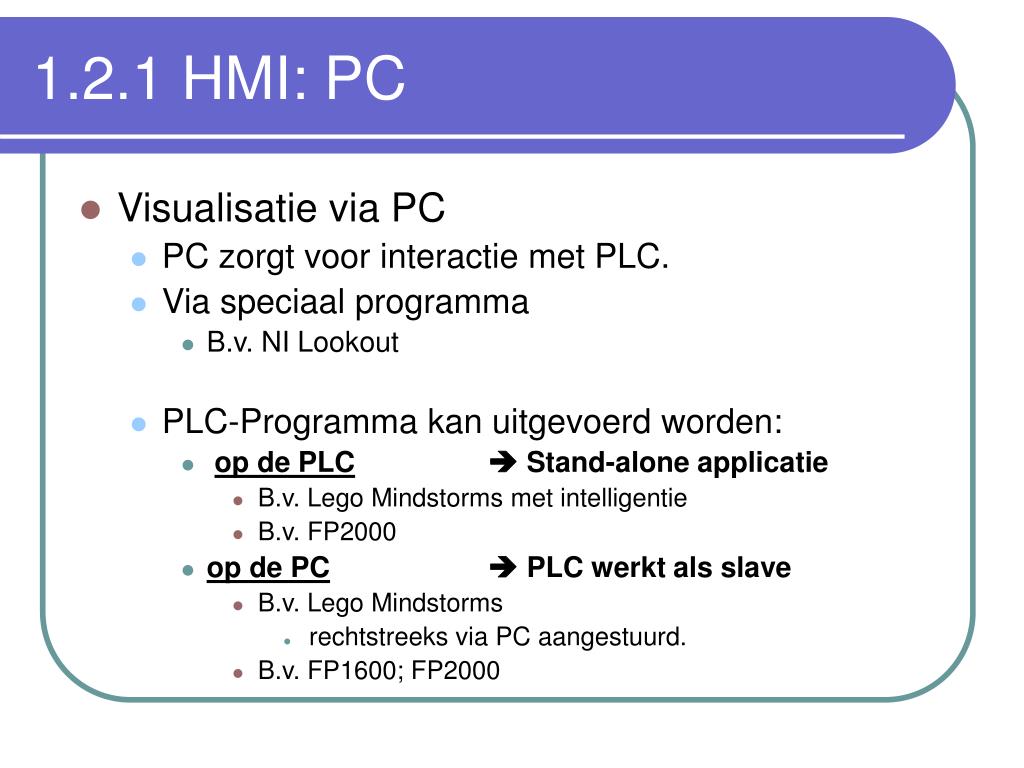

  7. 1.2.1 HMI: PC • Visualisatie via PC • PC zorgt voor interactie met PLC. • Via speciaal programma • B.v. NI Lookout • PLC-Programma kan uitgevoerd worden: • op de PLC Stand-alone applicatie • B.v. Lego Mindstorms met intelligentie • B.v. FP2000 • op de PC PLC werkt als slave • B.v. Lego Mindstorms • rechtstreeks via PC aangestuurd. • B.v. FP1600; FP2000

  8. 1.2.2. HMI: Operator panels • Visualisatie op een display. • Interactie met de besturing via drukknoppen. • Voorbeeld: Logo! OBA6

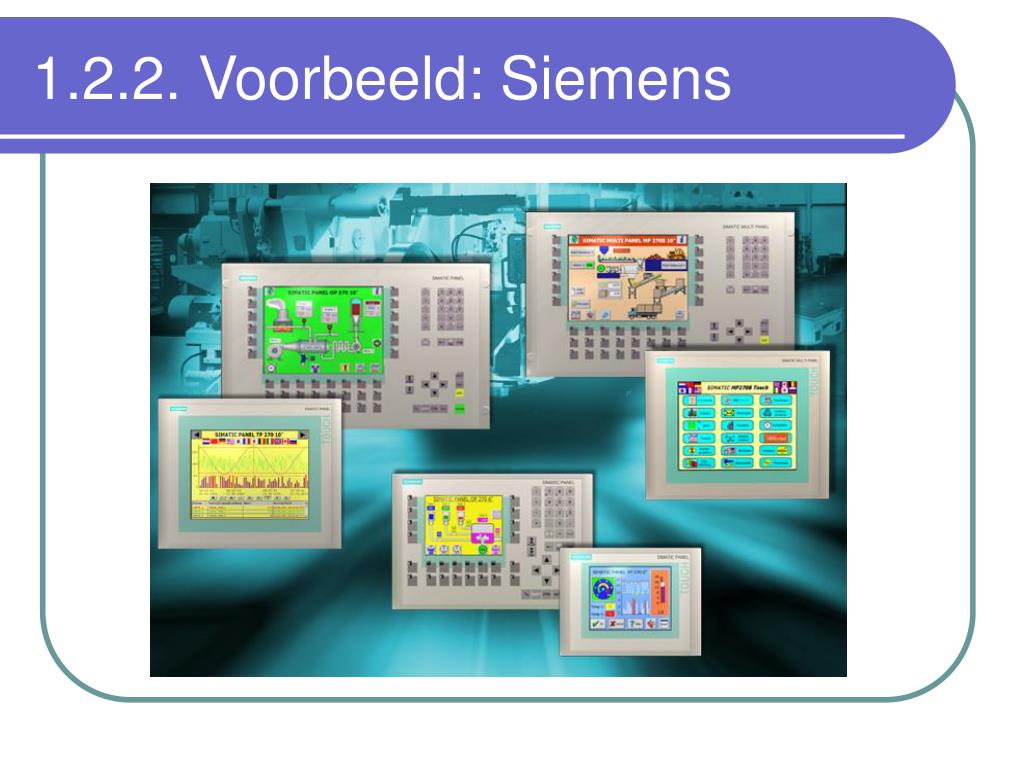

  9. 1.2.2. Voorbeeld: Siemens

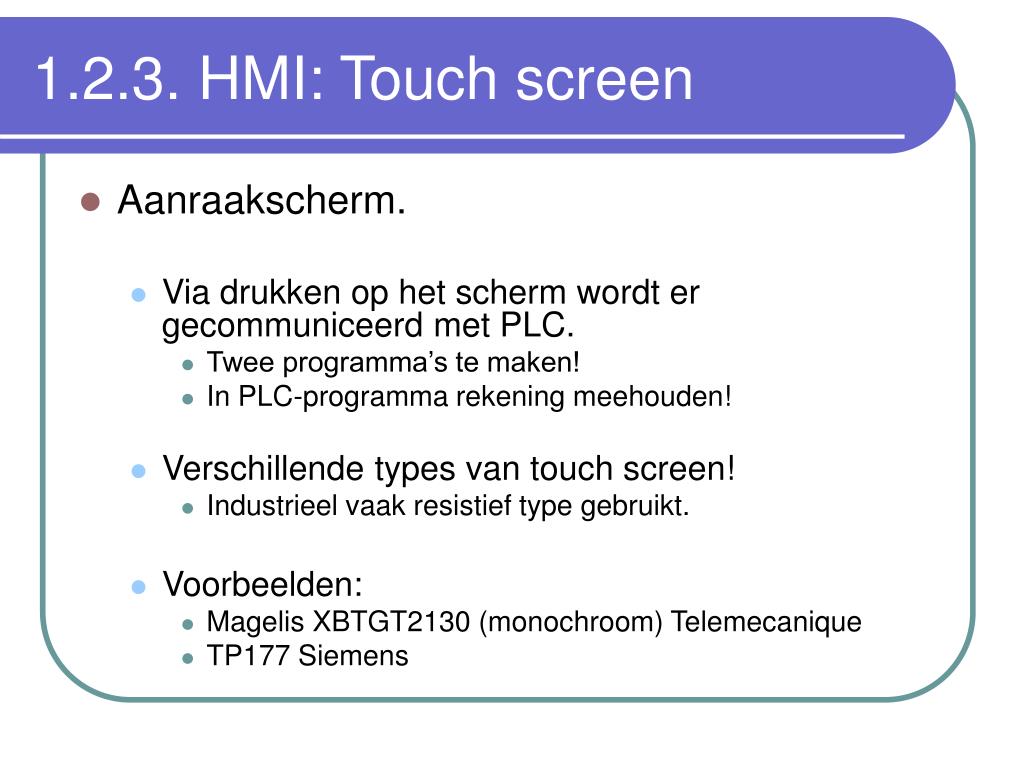

  10. 1.2.3. HMI: Touch screen • Aanraakscherm. • Via drukken op het scherm wordt er gecommuniceerd met PLC. • Twee programma’s te maken! • In PLC-programma rekening meehouden! • Verschillende types van touch screen! • Industrieel vaak resistief type gebruikt. • Voorbeelden: • Magelis XBTGT2130 (monochroom) Telemecanique • TP177 Siemens

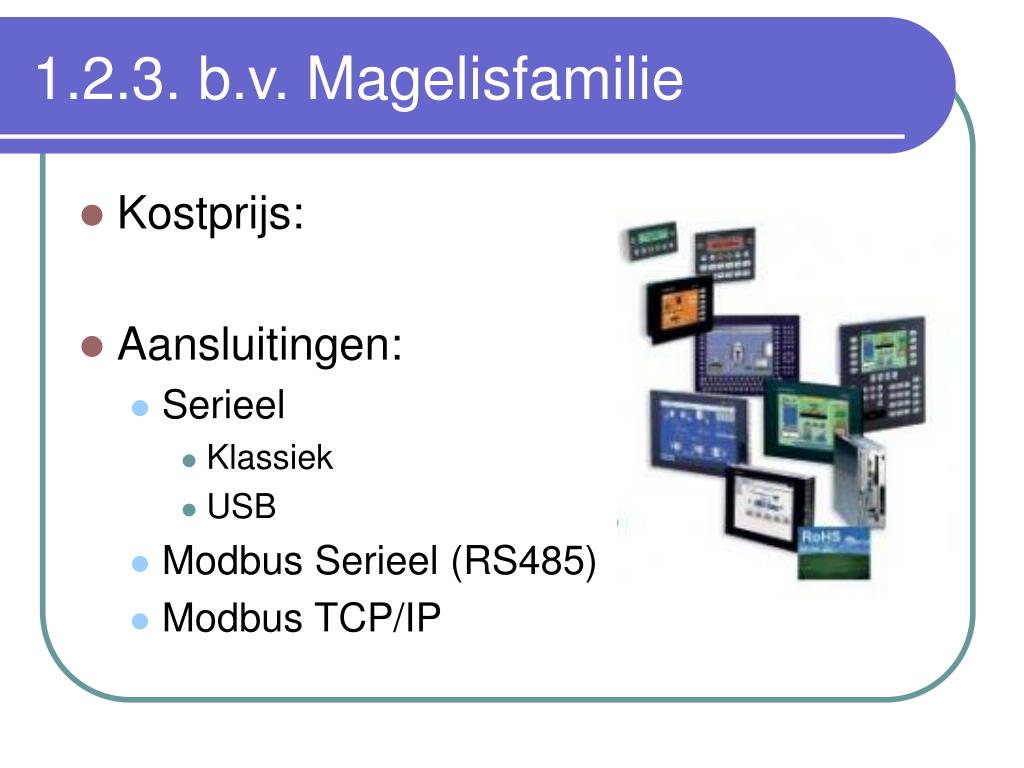

  11. 1.2.3. b.v. Magelisfamilie • Kostprijs: • Aansluitingen: • Serieel • Klassiek • USB • Modbus Serieel (RS485) • Modbus TCP/IP

  12. 1.2.3. HMI: type touch screens • Resistief • Capacitief • Surface acoustic • … • Zie extra blaadjes

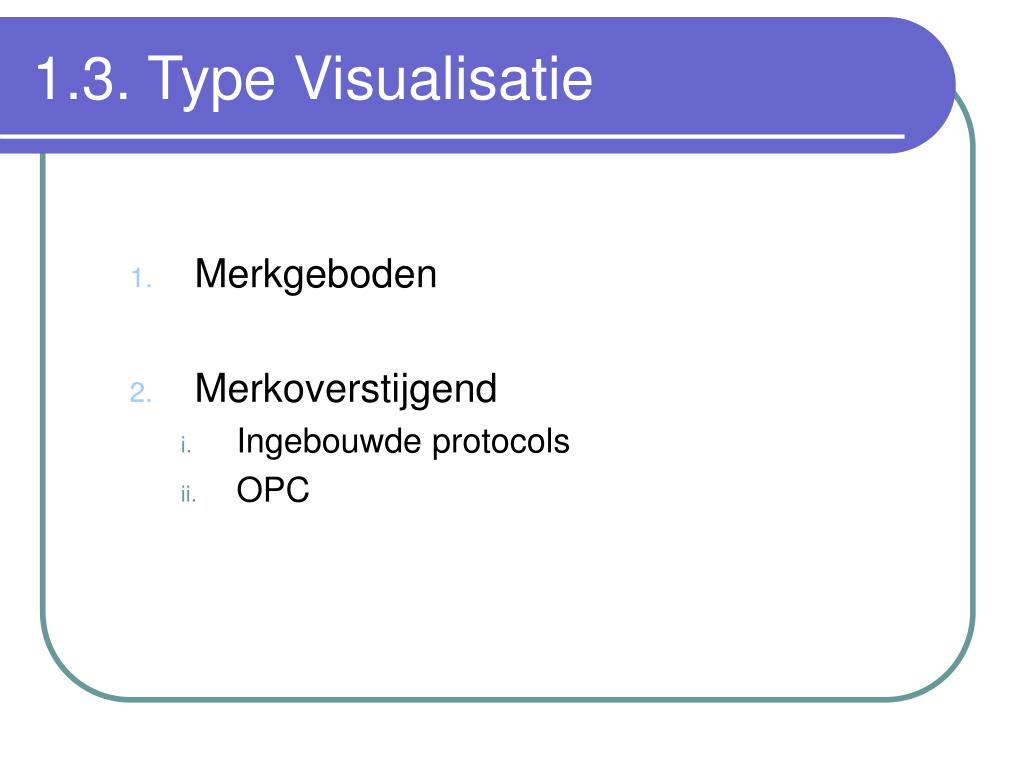

  13. 1.3. Type Visualisatie • Merkgeboden • Merkoverstijgend • Ingebouwde protocols • OPC

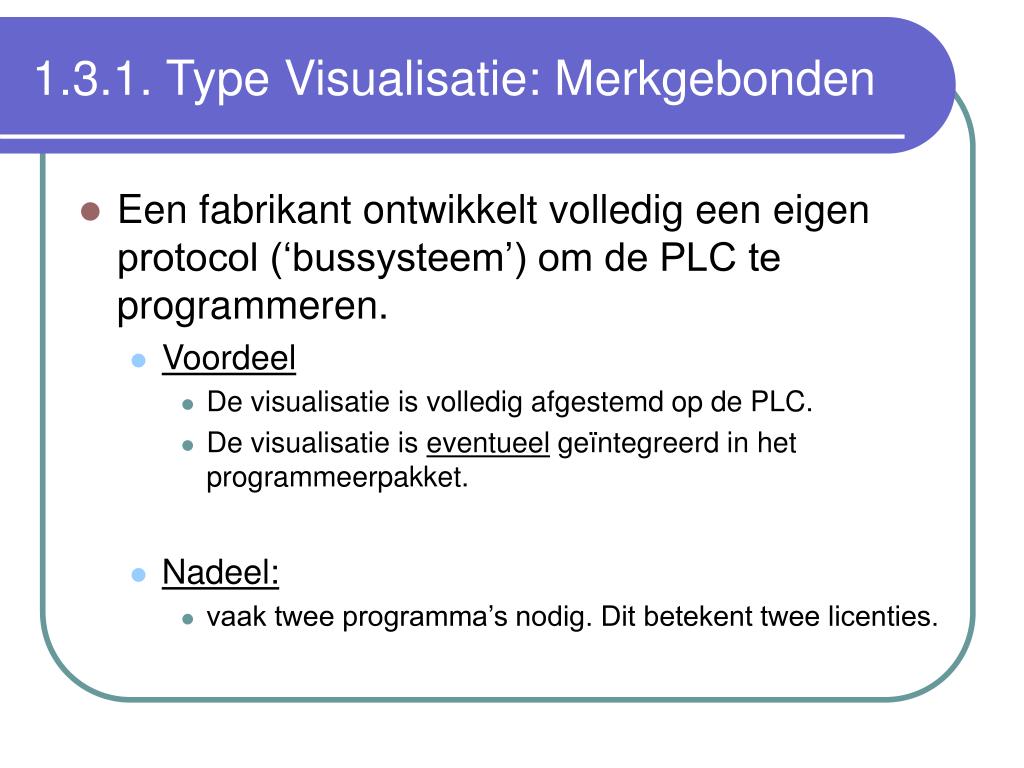

  14. 1.3.1. Type Visualisatie: Merkgebonden • Een fabrikant ontwikkelt volledig een eigen protocol (‘bussysteem’) om de PLC te programmeren. • Voordeel • De visualisatie is volledig afgestemd op de PLC. • De visualisatie is eventueel geïntegreerd in het programmeerpakket. • Nadeel: • vaak twee programma’s nodig. Dit betekent twee licenties.

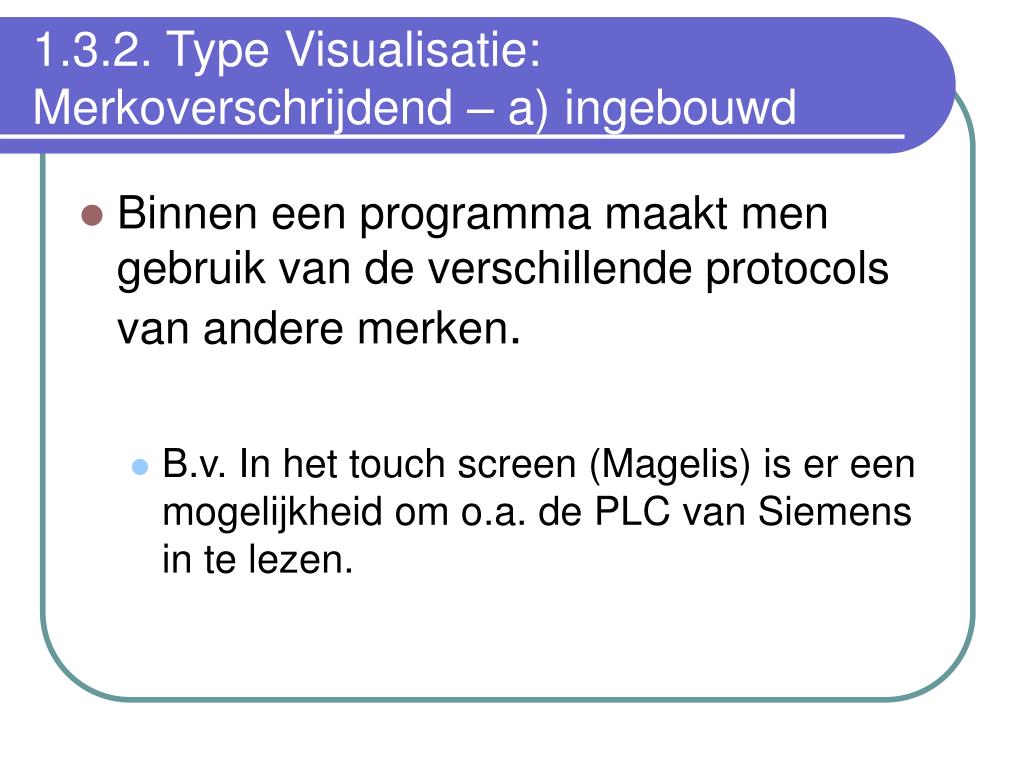

  15. 1.3.2. Type Visualisatie: Merkoverschrijdend – a) ingebouwd • Binnen een programma maakt men gebruik van de verschillende protocols van andere merken. • B.v. In het touch screen (Magelis) is er een mogelijkheid om o.a. de PLC van Siemens in te lezen.

  16. 1.3.3. Type Visualisatie: Merkoverschrijdend – b) OPC • What’s in a name? • OLE for • Process • Control • www.opcfoundation.org

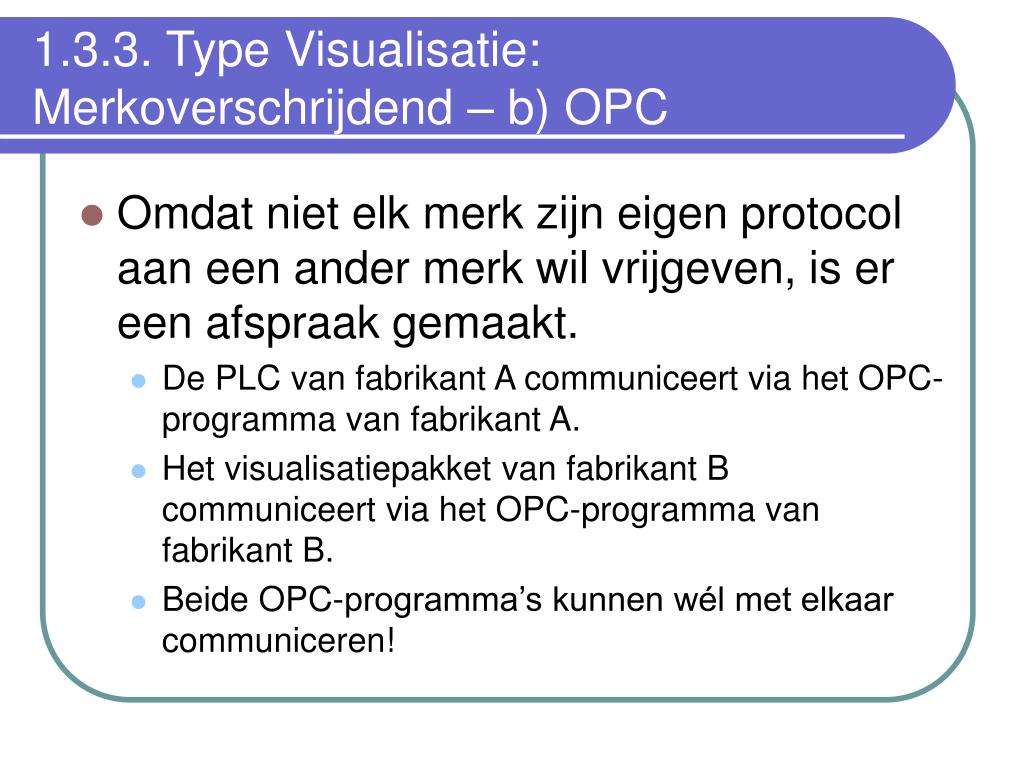

  17. 1.3.3. Type Visualisatie: Merkoverschrijdend – b) OPC • Omdat niet elk merk zijn eigen protocol aan een ander merk wil vrijgeven, is er een afspraak gemaakt. • De PLC van fabrikant A communiceert via het OPC-programma van fabrikant A. • Het visualisatiepakket van fabrikant B communiceert via het OPC-programma van fabrikant B. • Beide OPC-programma’s kunnen wél met elkaar communiceren!

  18. 1.3.3. Type Visualisatie: Merkoverschrijdend – b) OPC • http://www.youtube.com/watch?v=LXi9o4nu2ro

  19. 1.3.3. Type Visualisatie: Merkoverschrijdend – b) OPC

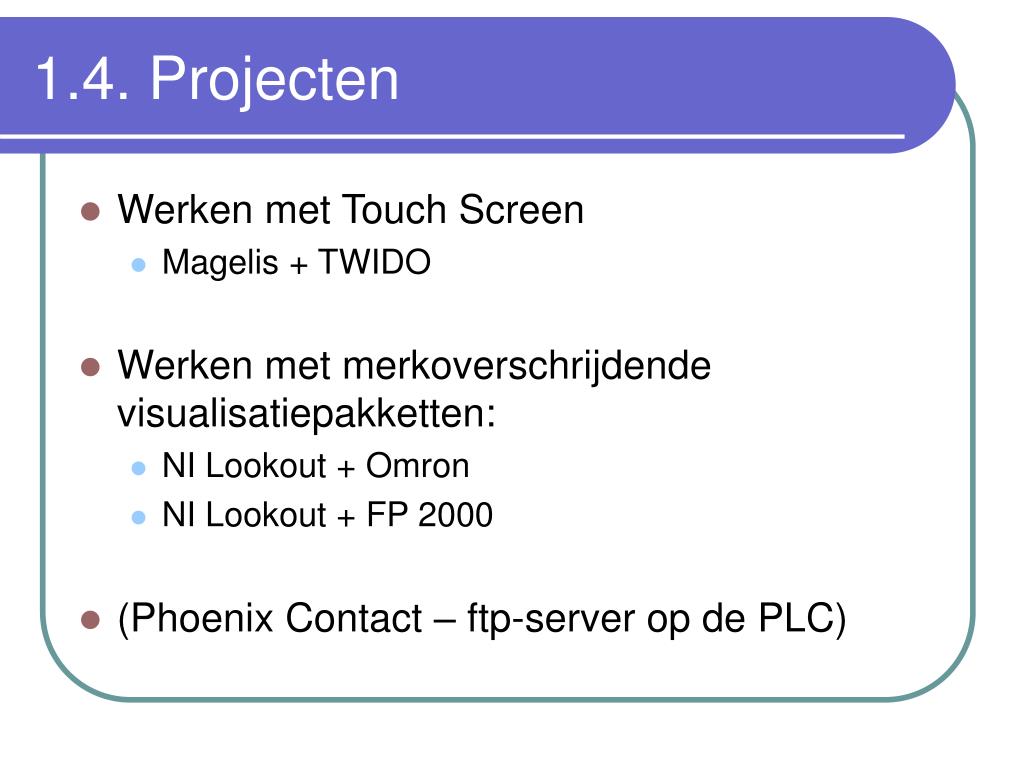

  20. 1.4. Projecten • Werken met Touch Screen • Magelis + TWIDO • Werken met merkoverschrijdende visualisatiepakketten: • NI Lookout + Omron • NI Lookout + FP 2000 • (Phoenix Contact – ftp-server op de PLC)
