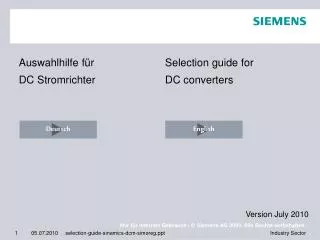

  1. Auswahlhilfe für DC Stromrichter Selection guide for DC converters Deutsch English Version July 2010

  2. Auswahlhilfe für DC Stromrichter • im Vergleich mit Fremdfabrikaten mit Hilfe der DIN-Bezeichnungen • im direkten Vergleich mit älteren SIMOREG Typen

  3. SINAMICS DCM Typenschilderklärung

  4. Erzeugnisstand Barcode für Bestellnummer (MLFB) Kurzangaben für Optionen (laut Bestell-angaben für Optionen und Zubehör) (auftragsspezifisch) für Optionen: “Z” nach der Bestellnummer Barcode Seriennummer (auftragsspezifisch) SINAMICS DCMTypenschildangaben 3-Phasengerät

  5. SIMOREG Typenschilderklärung

  6. SIMOREGTypenschildangaben 3-Phasengerät Fabriknummer DIN-Bezeichnung Bestellnummer MLFB, 6RA Eingangsbemessungs- daten Ankerkreis: 3AC... Ausgangsbemessungs- Daten Ankerkreis... Erzeugnisstand

  7. SIMOREGTypenschildangaben 1-Phasengerät DIN-Bezeichnungz.B. E315(180)/12 Bestellnummer:MLFB, 6RA.... Eingangsbemessungs- daten Ankerkreis: 2AC... Ausgangsbemessungs- Daten Ankerkreis... Daten Feldversorgung Fabriknummer Erzeugnisstand

  8. 6 R A Bestell-nummer-struktur bis 6RA70…. Bestell-nummer-struktur bis 6RA70…. Festlegung gem allgem.MLFB-Richtlinien: Geräteausführung: 23: SIMOREG-Komp. 4.Gen. Digital 24: SIMOREG-Komp. 4.Gen. Digital  70: SIMOREG DC-MASTER 80: SINAMICS DCM Nenngleichströme und Kühlung: Luftselbstkühlung: Fremdbelüftung Umgebungstemp. Umgebungstemp. +45°C +35°C / +40°C bei 6RA70 und 6RA80 Schlüssel der Geräte-Bestell-Nr.

  9. Thyristorbauform und Sicherungsaufbau: 0: Regeleinheiten ohne Leistungsteil 1: USA Power 2: USA Base 3: Scheibenthyristoren, Fertigung China 4: Scheibenthyristoren mit Sicherungsaufbau 5: Thyristormodule, Fertigung China 6: Thyristormodule 7: Nenngleichstrom gemäß Tabelle „Nenngleichströme und Kühlung“ × 100 8: IS Bestellnummerstruktur ab 6RA80…. Bestellnummerstruktur ab 6RA80…. Optionen:Z: mit Option Regelung: 1: ungeregeltes Feld 2: geregeltes Feld Nennanschlussspannung: A: B: 230V C: D: 400V E: F: 440V -480V G: 500V - 575V H: 660V K: 690V - 750V L: 830V M: 950V Regelung: 1: 2Q analog 2: 2Q digital 3/5: Werkzeugmaschinen 6: 4Q digital 7: 4Q analog Stromrichterschaltung: A: B: C: D: B2HZ  (1Q) .. K: (B2) A (B2) C (4Q) .. S: B6C (2Q) T: U: V: (B6) A (B6) C (4Q) Schlüssel der Geräte-Bestell-Nr. 6 R A 0 A A 0

  10. DIN-Bezeichnung und MLFB DIN-Bezeichnung MLFB

  11. SIMOREG DIN-Bezeichnung An einfachsten lassen sich die Gerätedaten an Hand der DIN-Bezeichnung von Typenschild des Altgerätes eruieren • Exxx/yyy: • E: Gerät für 1-Phasenanschluss, • xxx: Bemessungsausgangsgleichspannung • yyy: Bemessungsausgangsgleichstrom • Die mögliche maximale Ausgangsgleichspannung Udmax hängt von der zur Verfügung stehenden Eingangspannung ab und beträgt:Unetz * 0,8 für 1Q und Unetz * 0,65 für 4Q • (gilt bei 5% Netzunterspannung und 4% Spannungsabfall an der Kommutierungsdrossel) • Dxxx/yyy: • D: Gerät für 3-Phasenanschluss • xxx: Bemessungsausgangsgleichspannung • yyy: Bemessungsausgangsgleichstrom • Die mögliche maximale Ausgangsgleichspannung Udmax hängt von der zur Verfügung stehenden Eingangspannung ab und beträgt: • Udmax = Unetz * 1,2 für 1Q und Unetz * 1,05 für 4Q • (gilt bei 5% Netzunterspannung und 4% Spannungsabfall an der Kommutierungsdrossel)

  12. SIMOREGTypenschild SIMOREG D420/xxx; D: Geräte für Dreiphasenanschluss; xxx: Bemessungsgleichstrom DIN-Bezeichnung

  13. SIMOREGTypenschild • Ausgangsbemessungsgleich-spannung: 315 V bei 1AC380/400 V Eingangswechselspannung; 1Q Gerät • Ausgangsbemessungsgleich-spannung: 260 V bei 2AC380/400 V Eingangswechselspannung; 4Q Gerät • Bemessungsgleichstrom12A

  14. SIMOREGTypenschild Ausgangsbemessungsgleich-spannung 380/400/420V bei 3AC380/400 V Eingangsspannung, 4Q Gerät DIN-Bezeichnung Bemessungsgleichstrom 200A

  15. SIMOREG DIN-Bezeichnung

  16. SITOR Typenschilderklärung

  17. SITOR Typenschildangaben: SITOR-Satz DIN-Bezeichnungz.B. (B6)A...... Fabriknummer Bestellnummer MLFB, 6QG Erzeugnisstand

  18. SITORTypenschild • B6C: 1Q Gerät • (B6)A(B6)C: 4Q Gerät

  19. SITOR Typenschild B6C: 1Q Gerät Bemessungsgleichstrom: 700 A Ideelle Leerlaufgleichspannung: 675 V Bemessungseingangsspannung: 3AC500 V

  20. SITOR Typenschild (B6)A(B6)C: 4Q Gerät Bemessungsgleichstrom: 850 A Ideelle Leerlaufgleichspannung: 675 V Bemessungseingangsspannung: 3AC500 V

  21. Retrofit Werkzeugmaschinenantriebe • Hauptspindelantriebe 6RA26/27..6D/GV50/V51/V54/V55/V56/V57 Nach DIN-Bezeichnung 6RA70 mit entsprechender Stromstärke undSpannungsklasse auswählen • Vorschubantriebe • z.B. 6RA26...6MV30/DV30 Altgerät konnte für 200 ms den 4-fachen Strom • Daher 6RA80 mit dem doppelten Bemessungsstrom • gegenüber Altgerät auswählen, ggf. Retrofit durch AC-Technik durchführen • Transistorsteller 6RB20/B21, nötige Dynamik des Antriebes überprüfen • Ggf. Retrofit durch AC-Servomotor und Umrichter durchführen

  22. Tabelle zur Auswahl • Beim Auswählen von Ersatz-Simoreg-Geräten hilft Ihnen folgende Tabelle:Bitte klicken!

  23. Selection guide for DC converters • In comparison with third-party products using DIN designations • In direct comparison with older SIMOREG types

  24. SINAMICS DCM Rating plate explanation

  25. Product state Bar code for order number (MLFB) Order codes for options (according to orderinginformation for options and accessories)(order-specific) for options: “Z” after order number Serial number bar code (order-specific) SINAMICS DCM:Rating plate data – 3 phase drive unit

  26. SIMOREG Rating plate explanation

  27. SIMOREGRating plate data – 3 phase drive unit Serial No. DIN destination Order No. MLFB, 6RA Rated input data, armature circuit: 3AC... Rated output data, armature circuit... Product release

  28. SIMOREGRating plate data – 1 phase unit DIN destinatione.g. E315(180)/12 Order No.:MLFB, 6RA.... Rated input data, armature circuit: 2AC... Rated input data, armature circuit... Data, field supply Serial No. Product release

  29. 6 R A Odering code until 6RA70…. Odering code until 6RA70…. Code letters defined acc. to general MLFB guidelines: Converter model: 23: SIMOREG Comp. 4th Gen. Digital/Analog 24: SIMOREG Comp. 4th Gen. Digital 70: SIMOREG DC MASTER 80: SINAMICS DCM Rated DC currents and cooling: Natural cooling: Separate cooling Ambient temp. Ambient temp. +45°C +35°C / +40°C on 6RA70 and RA80 Converter order number code

  30. Thyristor construction and fuse assembly: 0: Control units without power section 1: USA Power 2: USA Base 3: Disk thyristors, produced in China 4: Disk thyristors with fuse assembly 5: Thyristor modules, produced in China 6: Thyristor modules 7: Rated DC current in acc. with Table “Rated DC currents and cooling” × 100 8: IS Odering code from 6RA80…. Odering code from 6RA80…. Options:Z: with option Closed-loop control: 1: Uncontrolled field 2: Controlled field Rated supply voltage: A: B: 230V C: D: 400V E: F: 440V - 480 V G: 500V - 575V H: 660V K: 690V - 750V L: 830V M: 950V Closed-loop control: 1: 2Q analog 2: 2Q digital 3/5 : Machine tools Drive 6: 4Q digital 7: 4Q analog Converter connection: A: B: C: D: B2HZ  (1Q) .. K: (B2) A (B2) C (4Q) .. S: B6C (2Q) T: U: V: (B6) A (B6) C (4Q) Converter order number code 6 R A 0 A A 0

  31. DIN destination and MLFB DIN destination MLFB

  32. DIN designation, SIMOREG The simplest way of identifying the drive unit data is using the DIN designation on the rating plate of the old drive unit • Exxx/yyy: • E: Drive unit for connection to a 1-phase supply, • xxx: Output rated DC voltage • yyy: Rated output DC current • The maximum possible DC output voltage Vdmax depends on the input voltage available and is given by: • Vline supply * 0.8 for 1Q and Vline supply * 0.65 for 4Q • (valid for 5% line supply undervoltage and 4% voltage drop across the commutating reactor) • Dxxx/yyy: • D: Drive unit for connection to a 3-phase supply • xxx: Output rated DC voltage • yyy: Rated output DC current • The maximum possible DC output voltage Vdmax depends on the input voltage available and is given by :Vdmax = Vline supply * 1.2 for 1Q and Vline supply * 1.05 for 4Q • (valid for 5% line supply undervoltage and 4% voltage drop across the commutating reactor)

  33. SIMOREG rating plate D420/xxx; D: Units for three-phase connection; xxx: Rated direct current DIN destination

  34. SIMOREG rating plate • Rated output direct voltage: 315 V at 220/230 V 1AC input alternating voltage, 4Q unit • Rated output direct voltage: 260 V (E260/..) at 380/400 V 2AC input alternating voltage, 4Q unit Rated direct current 12A

  35. SIMOREG rating plate Rated output direct voltage380/400/420 V at 380/400 V 3AC input voltage, 4Q unit DIN destination Rated direct current 200A

  36. DIN designation, SIMOREG

  37. SITOR Rating plate explanation

  38. SITORRating plate data: SITOR set DIN designatione.g. (B6)A...... Serial No. Order No. MLFB, 6QG Product release

  39. SITORRating plate • B6C: 1Q unit • (B6)A(B6)C: 4Q unit

  40. SITORRating plate B6C: 1Q unit Rated direct current:700 A Ideal no-load direct voltage:675 V Rated input voltage: 3AC500 V

  41. SITORRating plate (B6)A(B6)C: 4Q unit Rated direct current:850 A Ideal no-load direct voltage:675 V Rated input voltage:3AC500 V

  42. Retrofitting machine tool drives • Main spindle drives • 6RA26/27..6D/GV50/V51/V54/V55/V56/V57 • According to the DIN designation select an 6RA70 with the appropriate current rating and voltage class • Feed drives • e.g. 6RA26...6MV30/DV30 old unit could provide 400% current for 200 ms • Therefore select 6RA80 with twice the rated current with respect to the old unit, or retrofit using AC drive technology Transistor controller 6RB20/B21, check the required dynamic performance of the drive • If necessary, retrofit using an AC servomotor and drive converter

  43. Selection table • When selecting replacement Simoreg units, the following table will help you: Please click on it!
