  1. Neue Funktionen Highlights Projektierung Anwendungsbeispiele Vertriebliche Daten

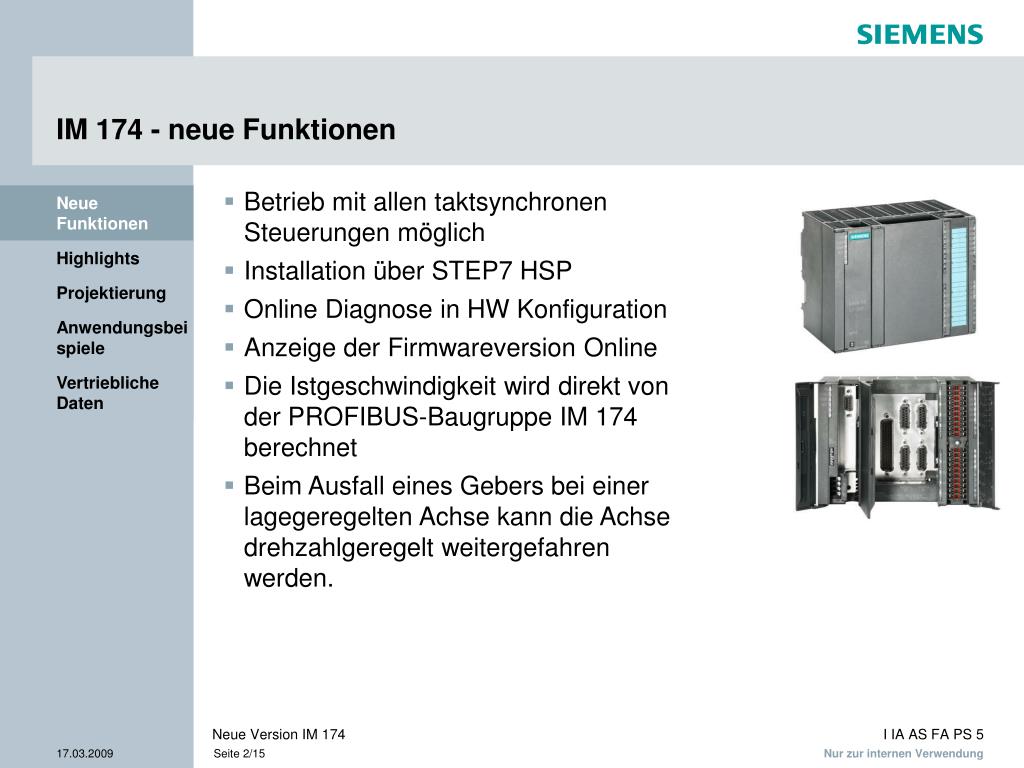

  2. IM 174 - neue Funktionen Neue Funktionen • Betrieb mit allen taktsynchronen Steuerungen möglich • Installation über STEP7 HSP • Online Diagnose in HW Konfiguration • Anzeige der Firmwareversion Online • Die Istgeschwindigkeit wird direkt von der PROFIBUS-Baugruppe IM 174 berechnet • Beim Ausfall eines Gebers bei einer lagegeregelten Achse kann die Achse drehzahlgeregelt weitergefahren werden. Highlights Projektierung Anwendungsbeispiele Vertriebliche Daten

  3. Neue Funktionen Highlights Projektierung Anwendungsbeispiele Vertriebliche Daten

  4. IM 174 Anbindung analoger Antriebe • Kompakt-Slave in S7-300 Bauform • Nach PROFIdrive-Profil • Wird unterstützt von • CPU31x • CPU 31xT • CPU41x • WinAC RTX 2008 • SIMOTION C230-2, C240-2, SIMOTION P350, SIMOTION D4x5 • Anschluss von 4 analogen Antrieben • 4 Inkrementalgeber oder SSI • 4 analoge Ausgänge • 10 digitale Ausgänge • 10 digitale Eingänge • Schnittstellen für Schrittmotoren Neue Funktionen Highlights Projektierung Anwendungsbeispiele Vertriebliche Daten • Antriebskopplung zur Anbindung von Fremdantrieben an CPU 31xT

  5. Neue Funktionen Highlights Projektierung Anwendungsbeispiele Vertriebliche Daten

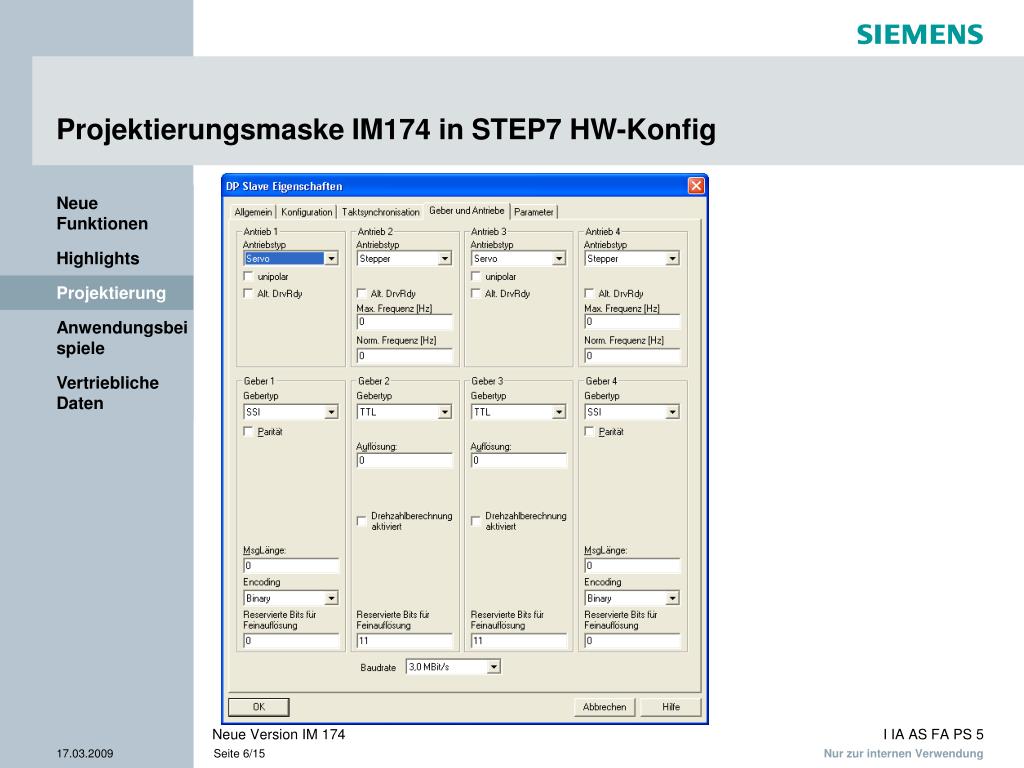

  6. Projektierungsmaske IM174 in STEP7 HW-Konfig Neue Funktionen Highlights Projektierung Anwendungsbeispiele Vertriebliche Daten

  7. Neue Funktionen Highlights Projektierung Anwendungsbeispiele Vertriebliche Daten

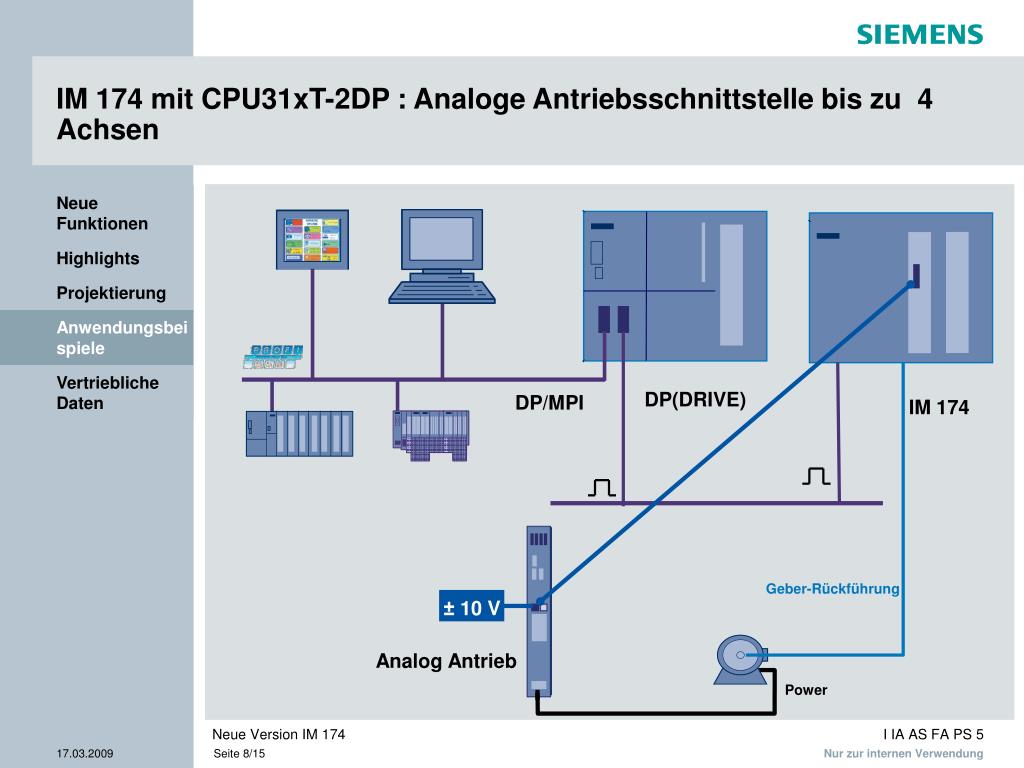

  8. IM 174 mit CPU31xT-2DP : Analoge Antriebsschnittstelle bis zu 4 Achsen Neue Funktionen Highlights Projektierung Anwendungsbeispiele Vertriebliche Daten DP(DRIVE) IM 174 DP/MPI Geber-Rückführung ± 10 V Analog Antrieb Power

  9. Schrittmotorschnittstelle IM 174 mit CPU31xT-2DP: Schrittmotorschnittstelle bis zu 4 Achsen Neue Funktionen Highlights Projektierung Anwendungsbeispiele Vertriebliche Daten DP(DRIVE) IM 174 DP/MPI Leistungsteil Leistungsteil Leistungsteil Leistungsteil

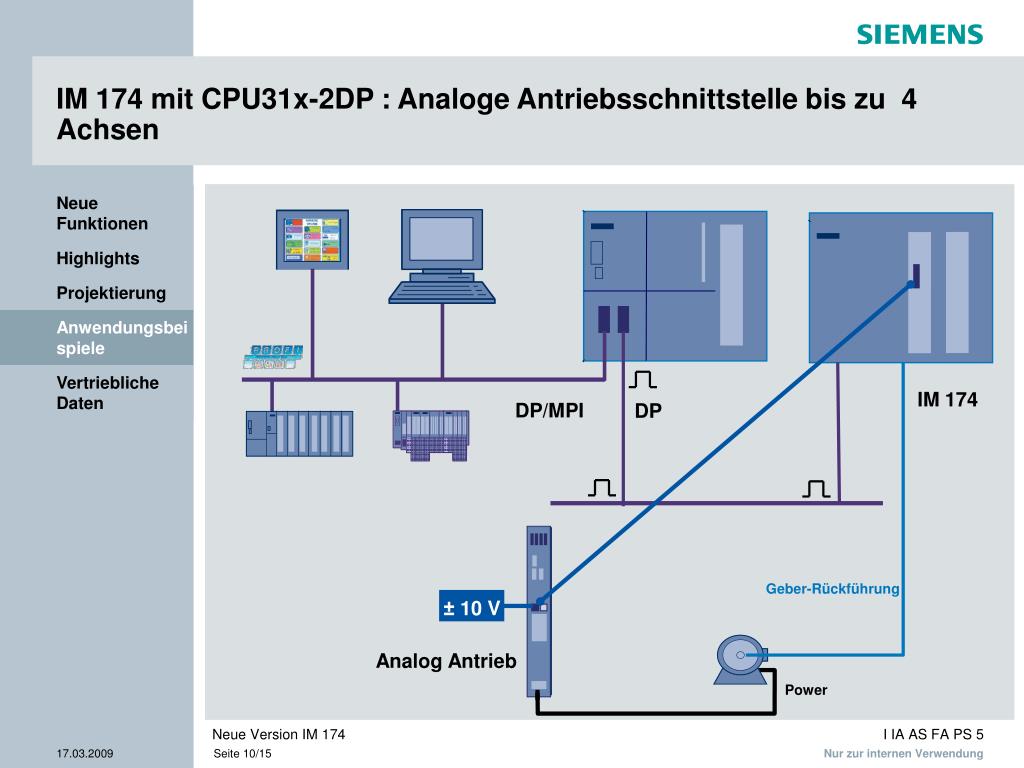

  10. IM 174 mit CPU31x-2DP : Analoge Antriebsschnittstelle bis zu 4 Achsen Neue Funktionen Highlights Projektierung Anwendungsbeispiele Vertriebliche Daten IM 174 DP DP/MPI Geber-Rückführung ± 10 V Analog Antrieb Power

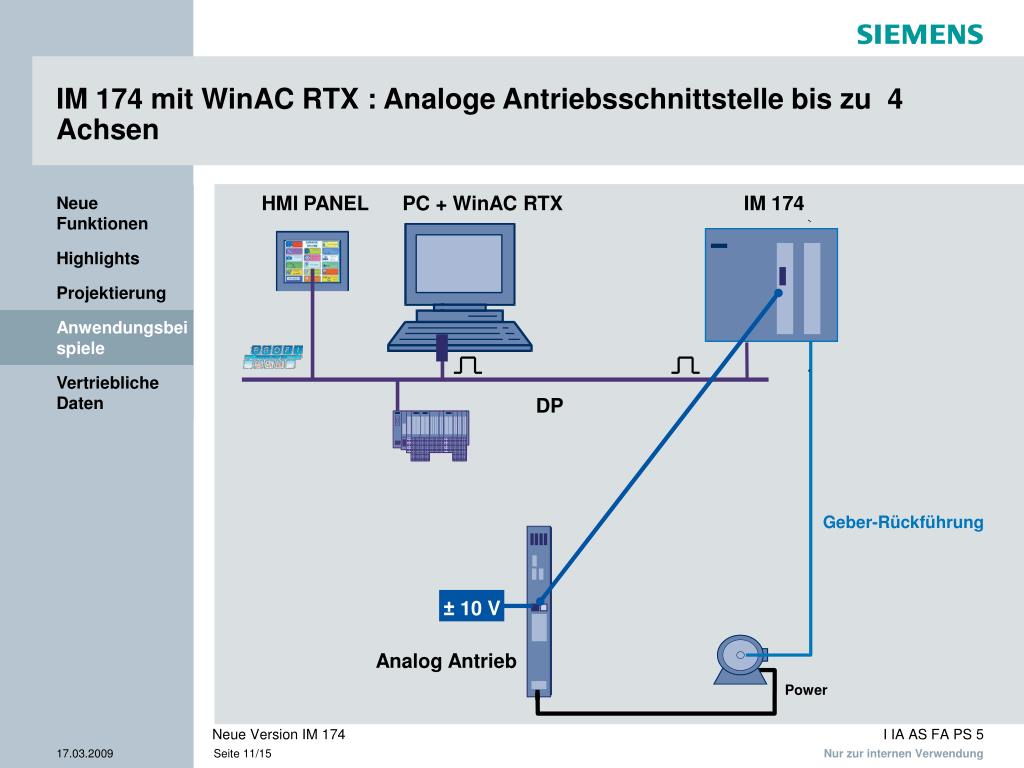

  11. IM 174 mit WinAC RTX : Analoge Antriebsschnittstelle bis zu 4 Achsen Neue Funktionen HMI PANEL PC + WinAC RTX IM 174 Highlights Projektierung Anwendungsbeispiele Vertriebliche Daten DP Geber-Rückführung ± 10 V Analog Antrieb Power

  12. 2 Sollwert Durchfluß Ist Position 3 1 4 Positionierung von Hydraulik- Achsen mit CPU31xT-2DP und IM174 CPU 31XT IM174 Neue Funktionen • Kurven-/Getriebegleichlauf von Hydraulik Achsen • Eingabe der Ventilkennlinien von Hydraulik-Ventilen über Kurventabellen • 4 analog Ausgänge Highlights Projektierung Anwendungsbeispiele Servoventil Vertriebliche Daten ± 10 V Servoventil Werkstück Servoventil Servoventil

  13. Neue Funktionen Highlights Projektierung Anwendungsbeispiele Vertriebliche Daten

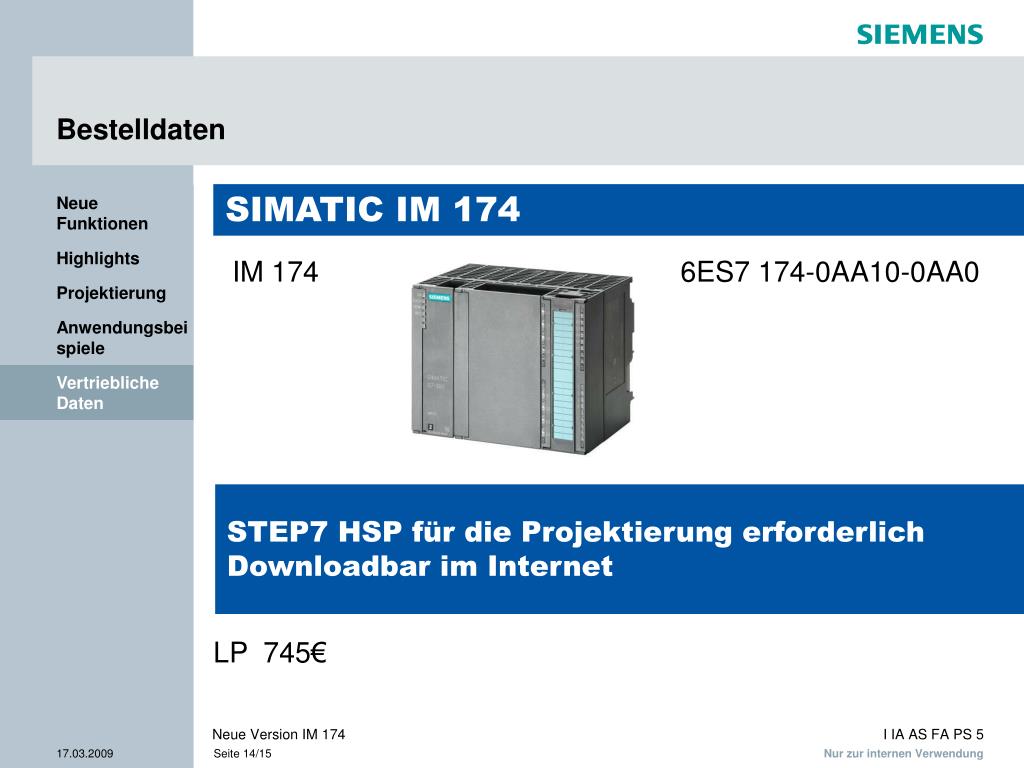

  14. IM 174 6ES7 174-0AA10-0AA0 Bestelldaten Neue Funktionen SIMATIC IM 174 Highlights Projektierung Anwendungsbeispiele Vertriebliche Daten STEP7 HSP für die Projektierung erforderlich Downloadbar im Internet • LP 745€

  15. Vielen Dank Neue Version IM 174 Abteilung: I IA AS FA PS 5 Adresse: NBG
