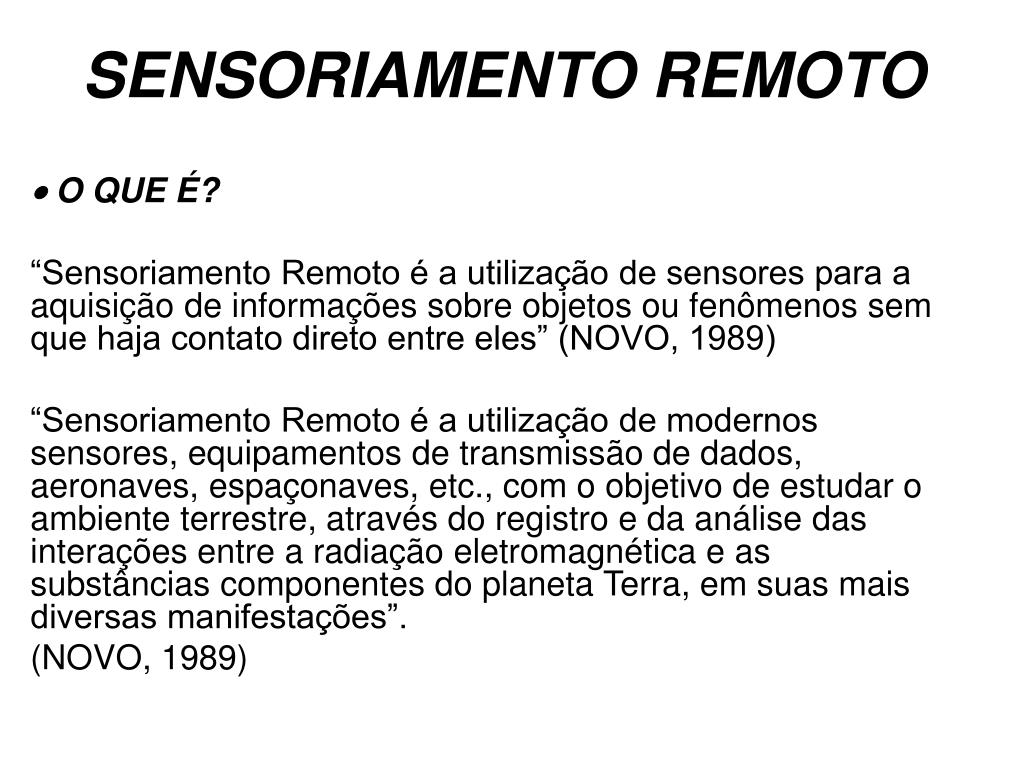

  1. SENSORIAMENTO REMOTO  O QUE É? “Sensoriamento Remoto é a utilização de sensores para a aquisição de informações sobre objetos ou fenômenos sem que haja contato direto entre eles” (NOVO, 1989) “Sensoriamento Remoto é a utilização de modernos sensores, equipamentos de transmissão de dados, aeronaves, espaçonaves, etc., com o objetivo de estudar o ambiente terrestre, através do registro e da análise das interações entre a radiação eletromagnética e as substâncias componentes do planeta Terra, em suas mais diversas manifestações”. (NOVO, 1989)

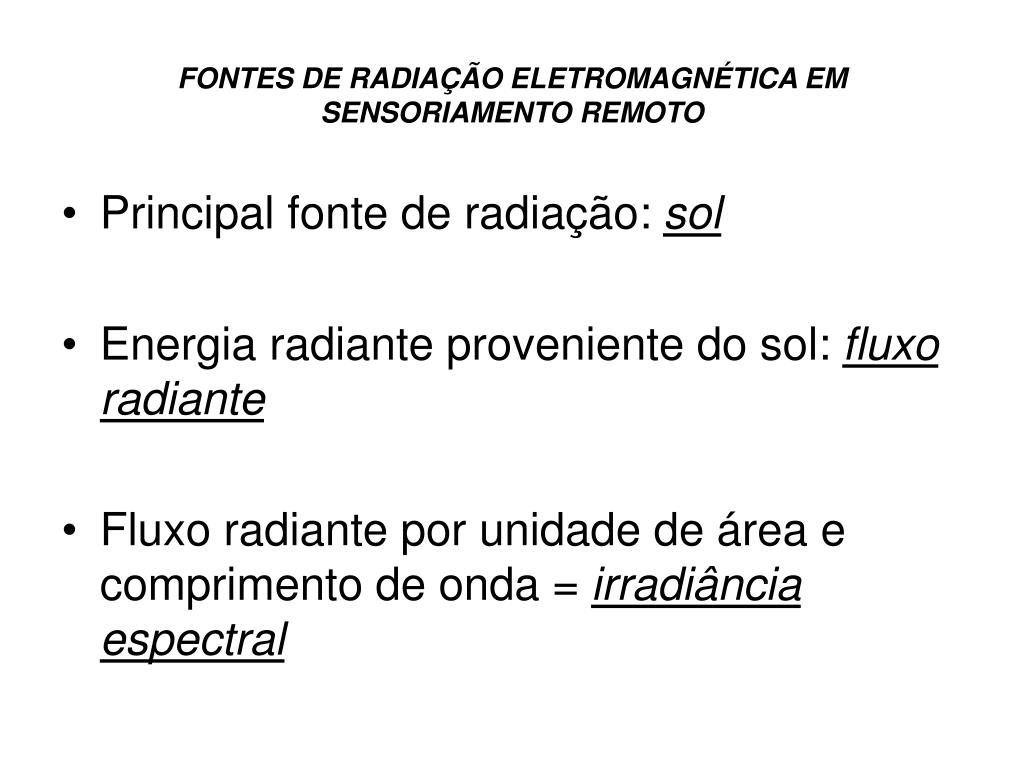

  2. FONTES DE RADIAÇÃO ELETROMAGNÉTICA EM SENSORIAMENTO REMOTO • Principal fonte de radiação: sol • Energia radiante proveniente do sol: fluxo radiante • Fluxo radiante por unidade de área e comprimento de onda = irradiância espectral

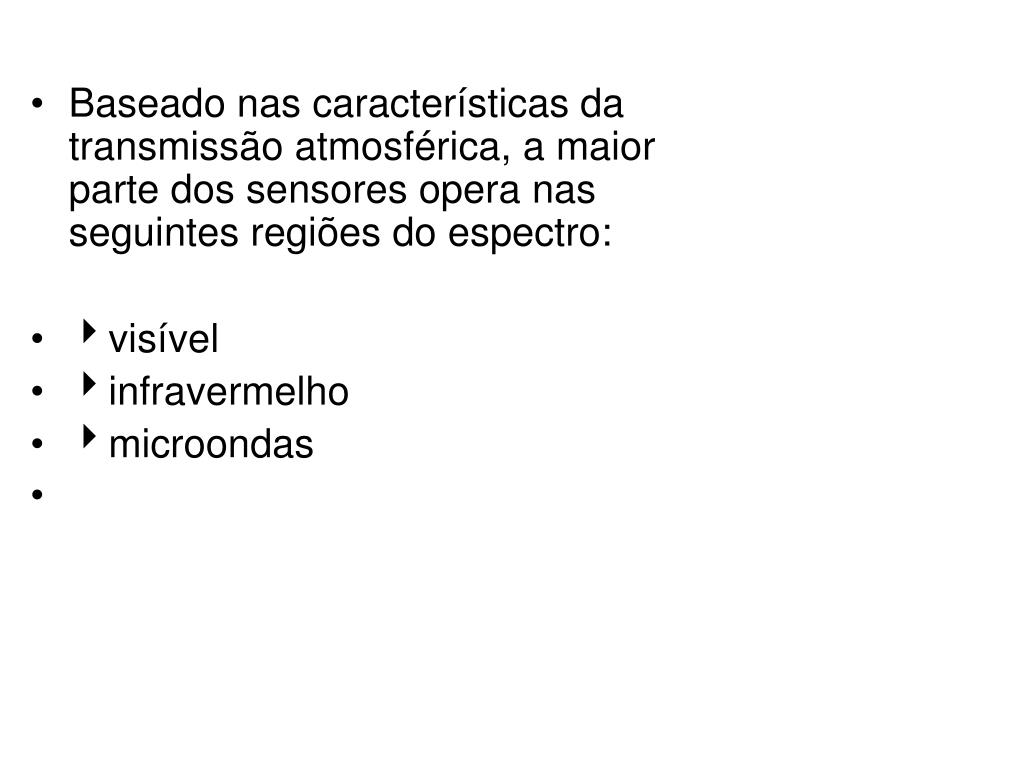

  3. Baseado nas características da transmissão atmosférica, a maior parte dos sensores opera nas seguintes regiões do espectro: • visível • infravermelho • microondas

  4. INTERAÇÕES MATÉRIA - ENERGIA interações com os alvos, a nível de átomo ou molécula efeitos da interação da energia: - trocas de elétrons nas ligações entre átomos - mudanças de energia de vibração dos átomos mudanças de energia de vibração da molécula

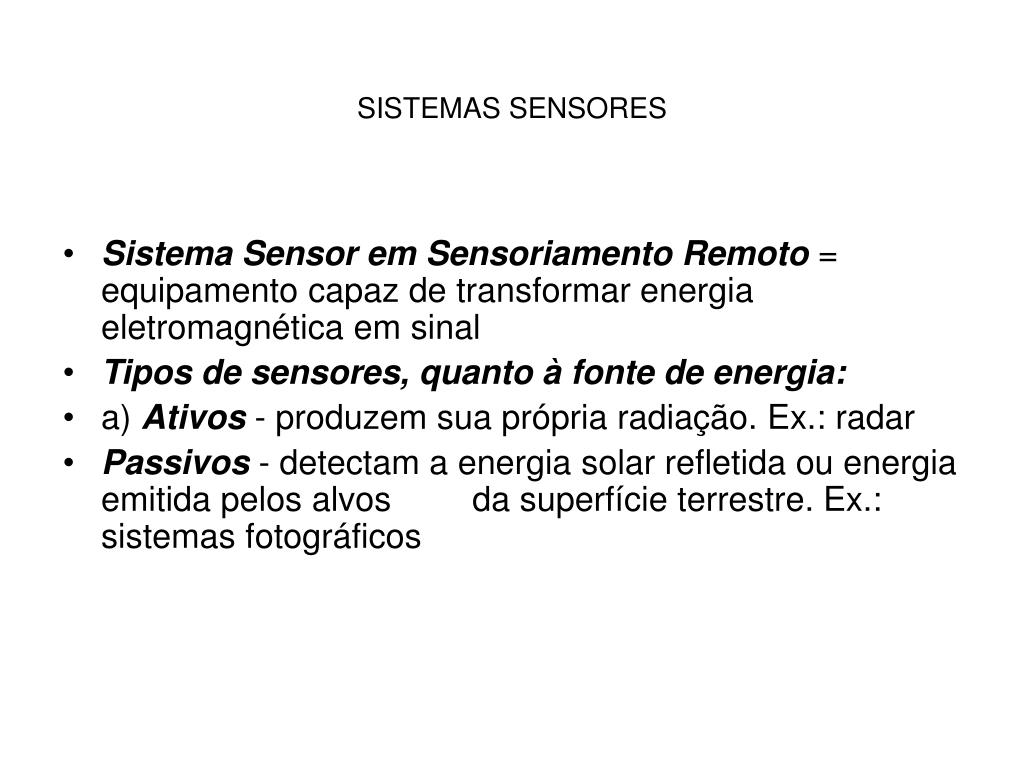

  5. SISTEMAS SENSORES • Sistema Sensor em Sensoriamento Remoto = equipamento capaz de transformar energia eletromagnética em sinal • Tipos de sensores, quanto à fonte de energia: • a) Ativos - produzem sua própria radiação. Ex.: radar • Passivos - detectam a energia solar refletida ou energia emitida pelos alvos da superfície terrestre. Ex.: sistemas fotográficos

  6. Tipos de sensores, quanto ao tipo de transformação sofrida pela radiação detectada: a)Sensores não imageadores - não fornecem imagem da superfície observada Ex.: espectroradiômetro e radiômetro de banda Radiômetro de banda: fornecem informação sobre a resposta do alvo em largas faixas do espectro eletromagnético. Espectroradiômetros: operam em faixas espectrais estreitas. Mede a resposta do alvo de maneira aproximadamente contínua ao longo do espectro.

  7. b)Sensores imageadores: fornecem uma imagem da superfície observada. Ex.:sistemas fotográficos Tipos de sensores, quanto ao processo de formação da imagem: a)Sistemas de quadro - adquirem a imagem de toda a cena ao mesmo tempo. b)Sistemas de varredura - a imagem é adquirida pela aquisição seqüencial dos elementos do terreno ou pixels

  8. Resolução espacial = 30m • Resolução espectral = 7 bandas • Resolução radiométrica = 256 níveis de cinza • Resolução temporal = 16 dias • FOV = campo de visada da imagem como um todo. É função da altura de imageamento • IFOV = campo de visada instantânea. Taxa de amostragem, que define a resolução do sistema

  9. SISTEMA DE MICROONDASRADARES • São sensores ativos e imageadores • Radar = Radio Detectivy and Ranging (detectar e medir através de ondas de rádio) • O radar emite sua própria fonte de energia, na faixa de microondas  independe da luz solar • O radar fornece informações sobre a superfície, referentes à: • rugosidade da superfície • topografia • condições de umidade • vegetação

  10. A resolução espacial em radares de abertura real: função da dimensão da antena. • Para se aumentar a resolução: radares de abertura sintética: “sintetiza” a informação coletada pela antena em diferentes porções. • Programas de sistemas RADAR • RADAMBRASIL: 1971 a 1986  aerotransportado Orbitais: • SEASAR (EUA) - 1978 - banda L • SIR-A (EUA) - banda L • SIR-B (EUA) - 1984 - banda L • SIR-C (EUA) - 1989 - bandas C e L • ERS-1 e ERS-2 (Europa) - 1991 - banda L • JERS-1 e JERS-2 (Japão) - 1992 (JERS 1) - banda L • ALMAZ (Rússia) - banda S • RADARSAT (Canadá) - 1989 - banda L

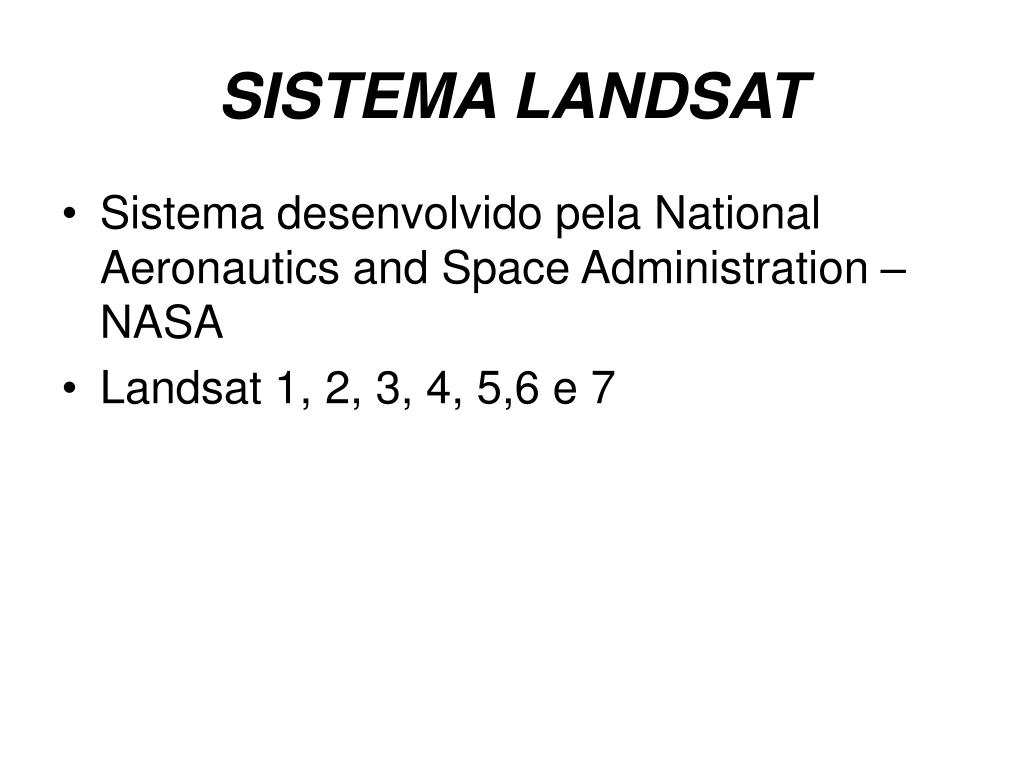

  11. SISTEMA LANDSAT • Sistema desenvolvido pela National Aeronautics and Space Administration – NASA • Landsat 1, 2, 3, 4, 5,6 e 7

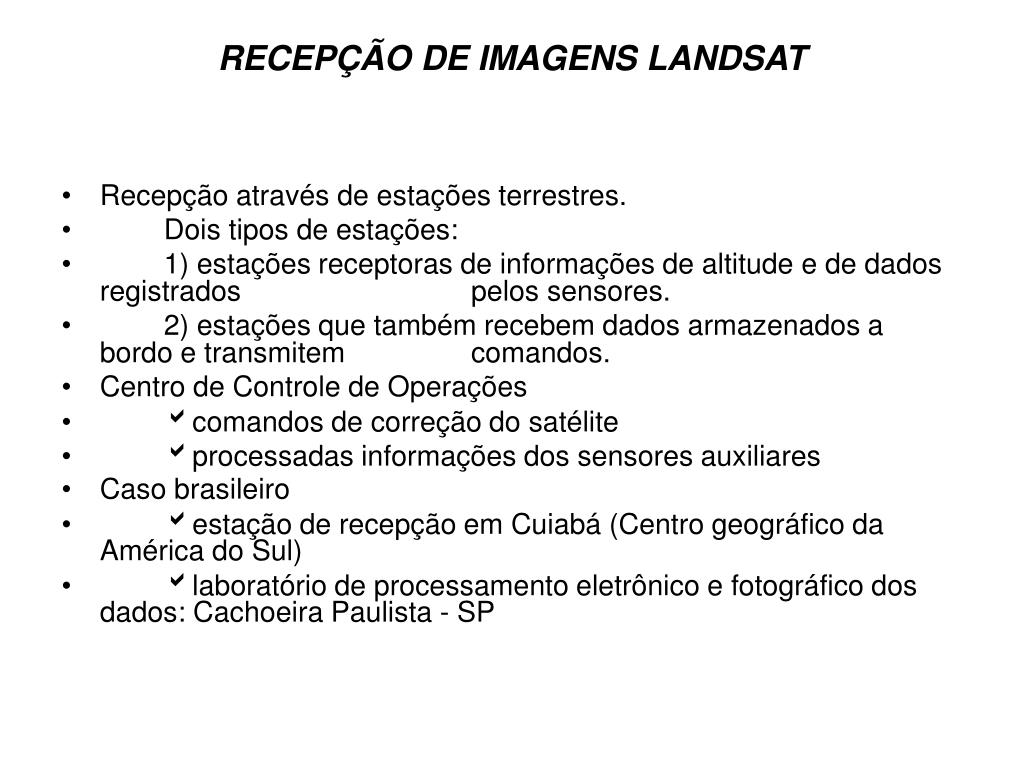

  12. RECEPÇÃO DE IMAGENS LANDSAT • Recepção através de estações terrestres. • Dois tipos de estações: • 1) estações receptoras de informações de altitude e de dados registrados pelos sensores. • 2) estações que também recebem dados armazenados a bordo e transmitem comandos. • Centro de Controle de Operações • comandos de correção do satélite • processadas informações dos sensores auxiliares • Caso brasileiro • estação de recepção em Cuiabá (Centro geográfico da América do Sul) • laboratório de processamento eletrônico e fotográfico dos dados: Cachoeira Paulista - SP

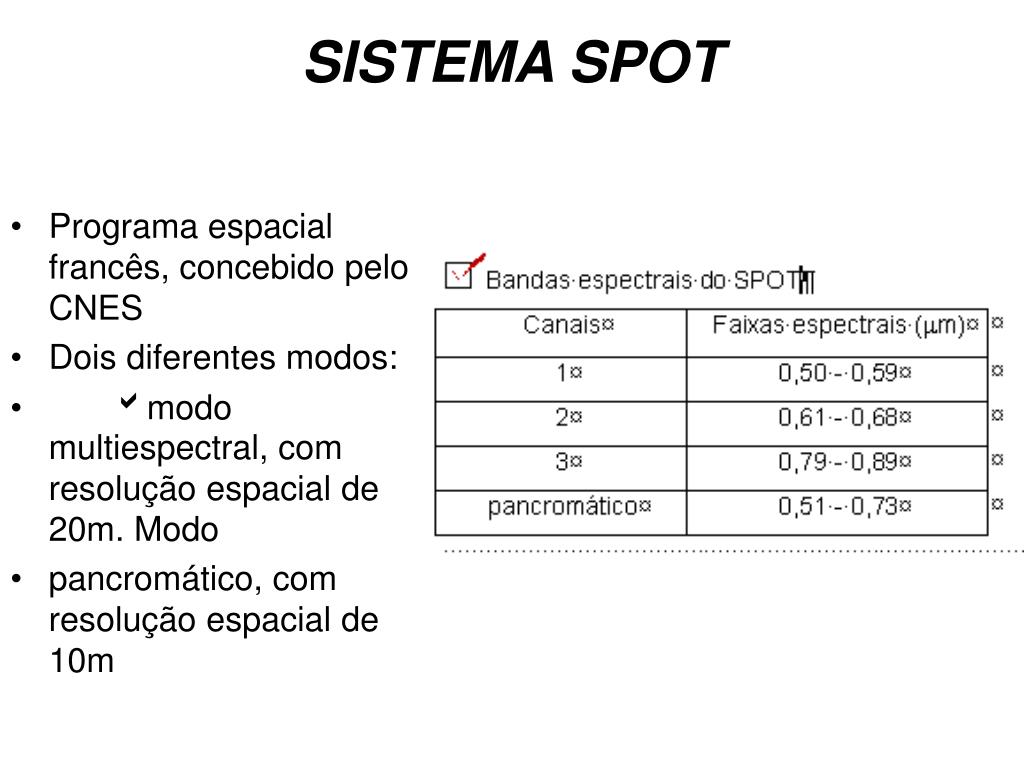

  13. SISTEMA SPOT • Programa espacial francês, concebido pelo CNES • Dois diferentes modos: • modo multiespectral, com resolução espacial de 20m. Modo • pancromático, com resolução espacial de 10m

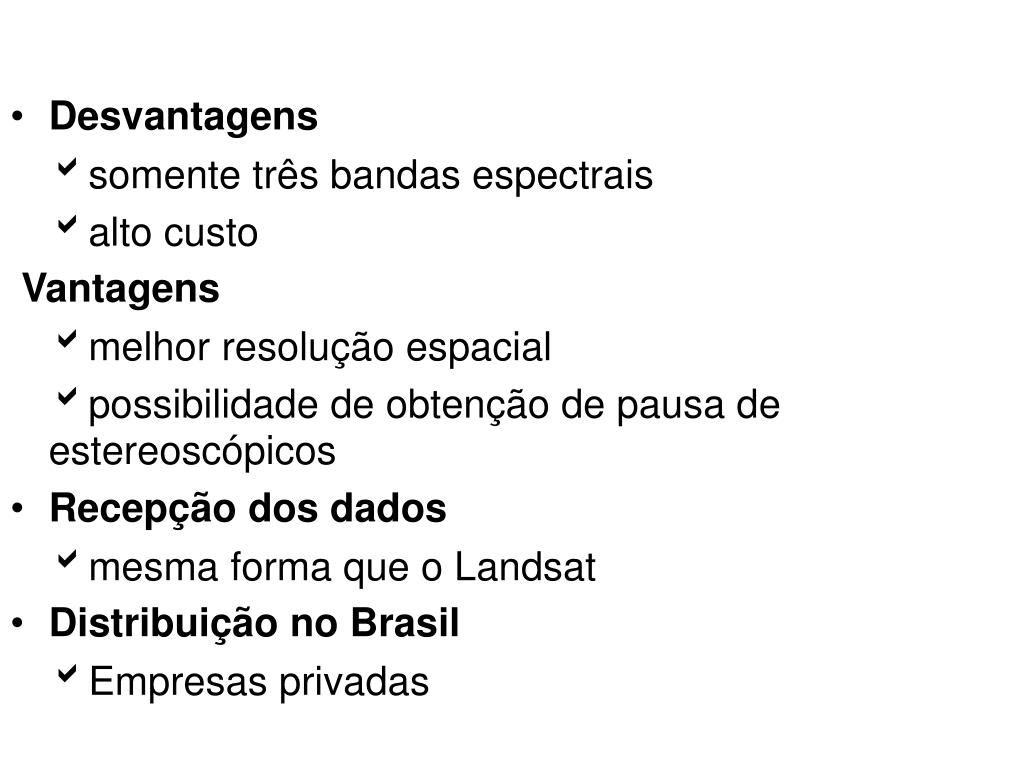

  14. Desvantagens somente três bandas espectrais alto custo Vantagens melhor resolução espacial possibilidade de obtenção de pausa de estereoscópicos • Recepção dos dados mesma forma que o Landsat • Distribuição no Brasil Empresas privadas
