TCP/IP

1. TCP/IP 조준희 (Cho, Junhee) ssaljalu@sparcs.kaist.ac.kr ssaljalu@gmail.com

2. Internet vs. Web • “인터넷”이란?The Internet • “웹”이란?World Wide Web, WWW • 무엇이 다를까?

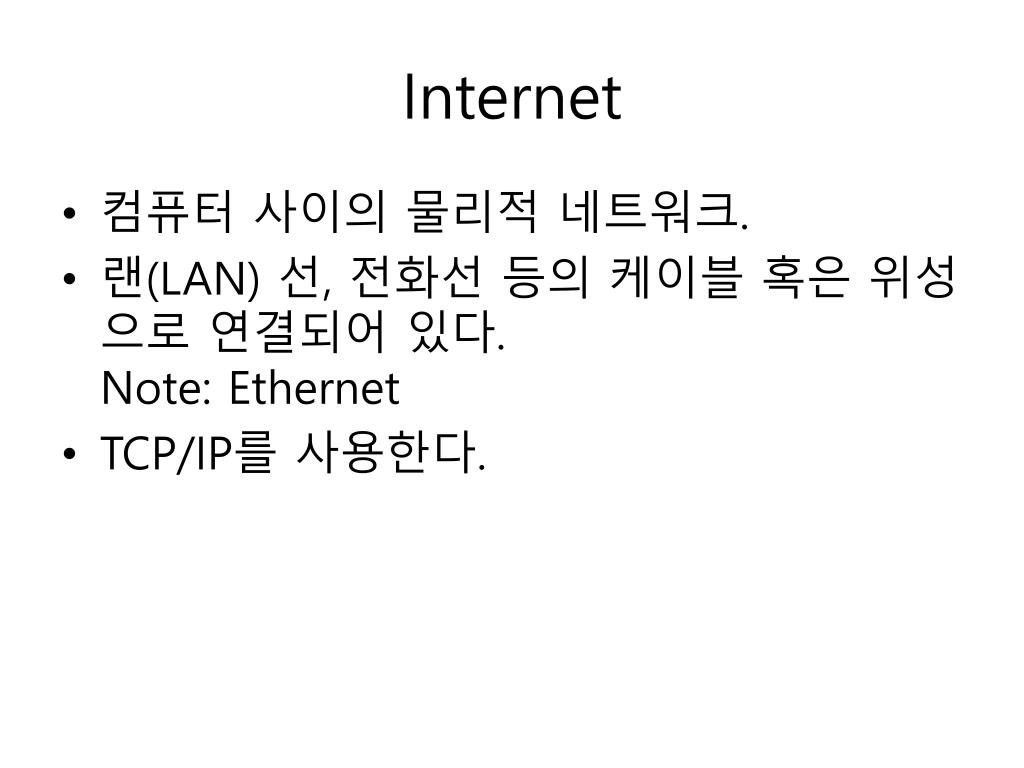

3. Internet • 컴퓨터 사이의 물리적 네트워크. • 랜(LAN)선, 전화선 등의 케이블 혹은 위성으로 연결되어 있다.Note: Ethernet • TCP/IP를 사용한다.

4. Internet Ⓒ inch.com

5. World Wide Web • 웹 페이지(HTML 문서) 사이의 가상 네트워크. • Hyperlink로 연결되어 있다. • HTTP를 사용한다.

6. World Wide Web Ⓒ rickycodes.net

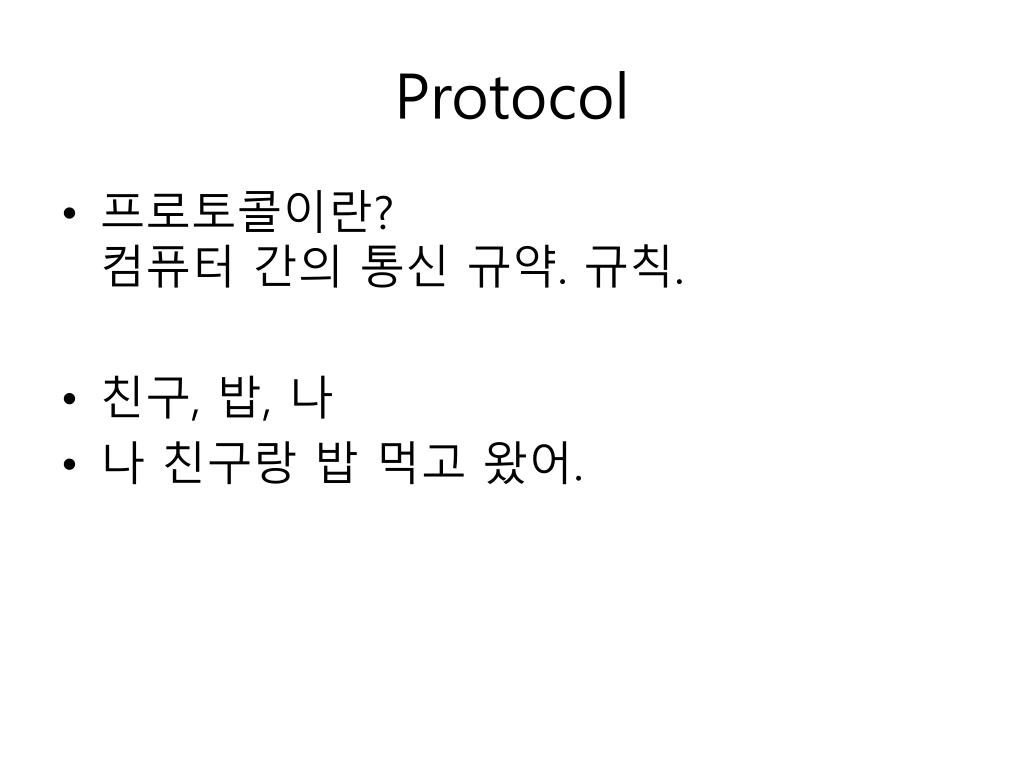

7. Protocol • 프로토콜이란?컴퓨터 간의 통신 규약. 규칙. • 친구,밥, 나 • 나 친구랑 밥 먹고 왔어.

8. TCP/IP Protocol Suite • 인터넷을 통해서 통신하기 위해서, 데이터를 주고 받기 위해서 여러 프로토콜을 사용한다. • TCP/IP Protocol Suite는 네가지 계층(layer)으로 분류된다.

9. Layers • Application LayerHTTP, FTP, DNS, … • Transfer LayerTCP, UDP, … • Internet LayerIP (IPv4, IPv6), ICMP, IGMP, … • Link LayerEthernet, PPP, ISDN, …

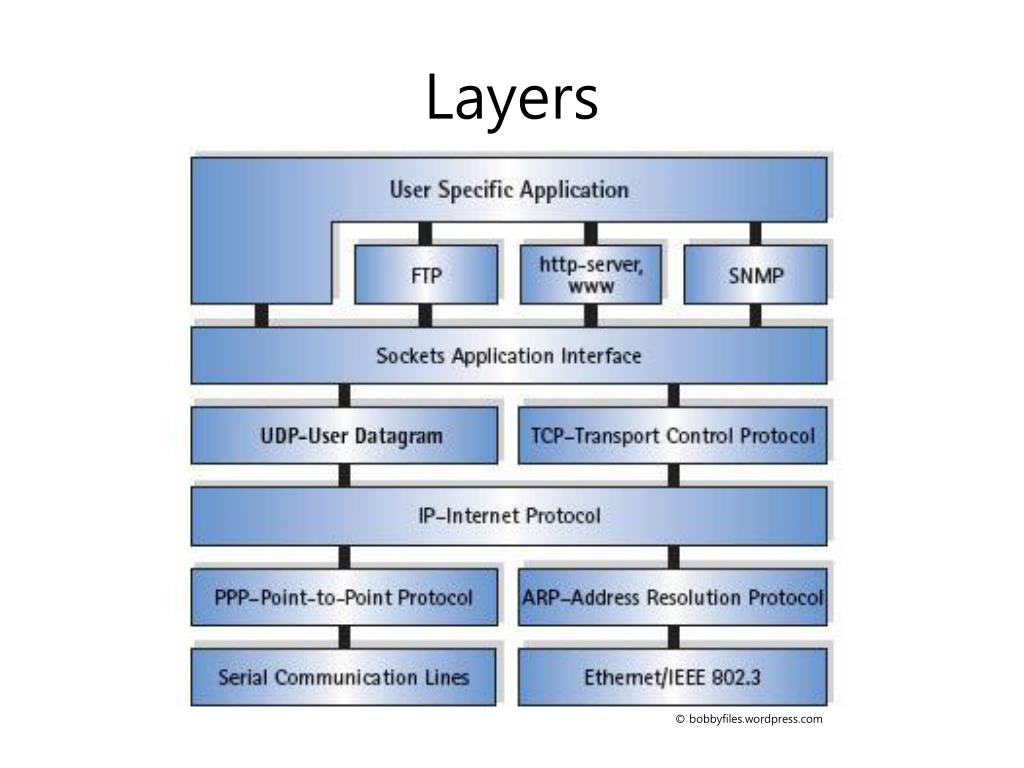

10. Layers Ⓒ bobbyfiles.wordpress.com

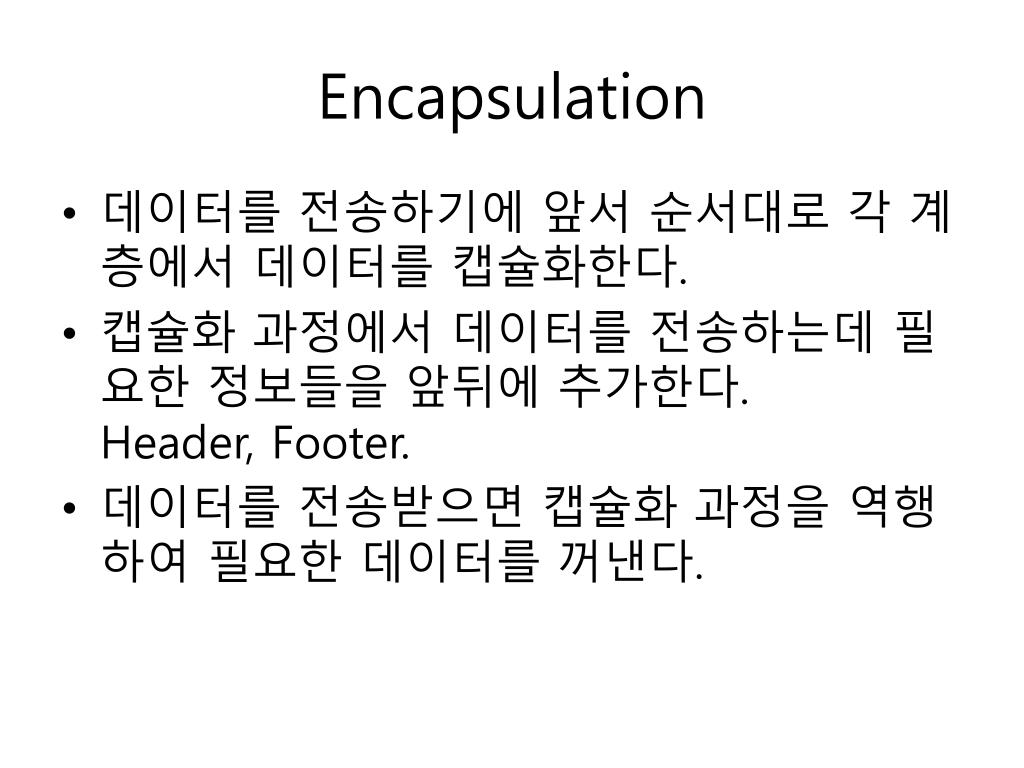

11. Encapsulation • 데이터를 전송하기에 앞서 순서대로 각 계층에서 데이터를 캡슐화한다. • 캡슐화 과정에서 데이터를 전송하는데 필요한 정보들을 앞뒤에 추가한다.Header, Footer. • 데이터를 전송받으면 캡슐화 과정을 역행하여 필요한 데이터를 꺼낸다.

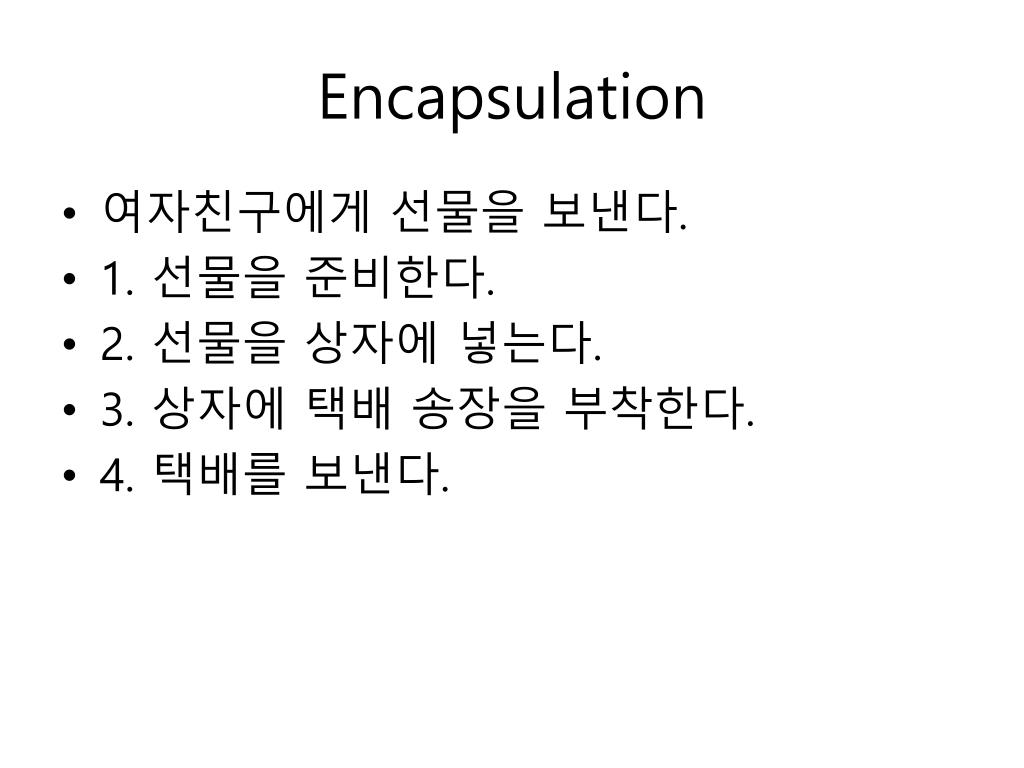

12. Encapsulation • 여자친구에게 선물을 보낸다. • 1. 선물을 준비한다. • 2. 선물을 상자에 넣는다. • 3. 상자에 택배 송장을 부착한다. • 4. 택배를 보낸다.

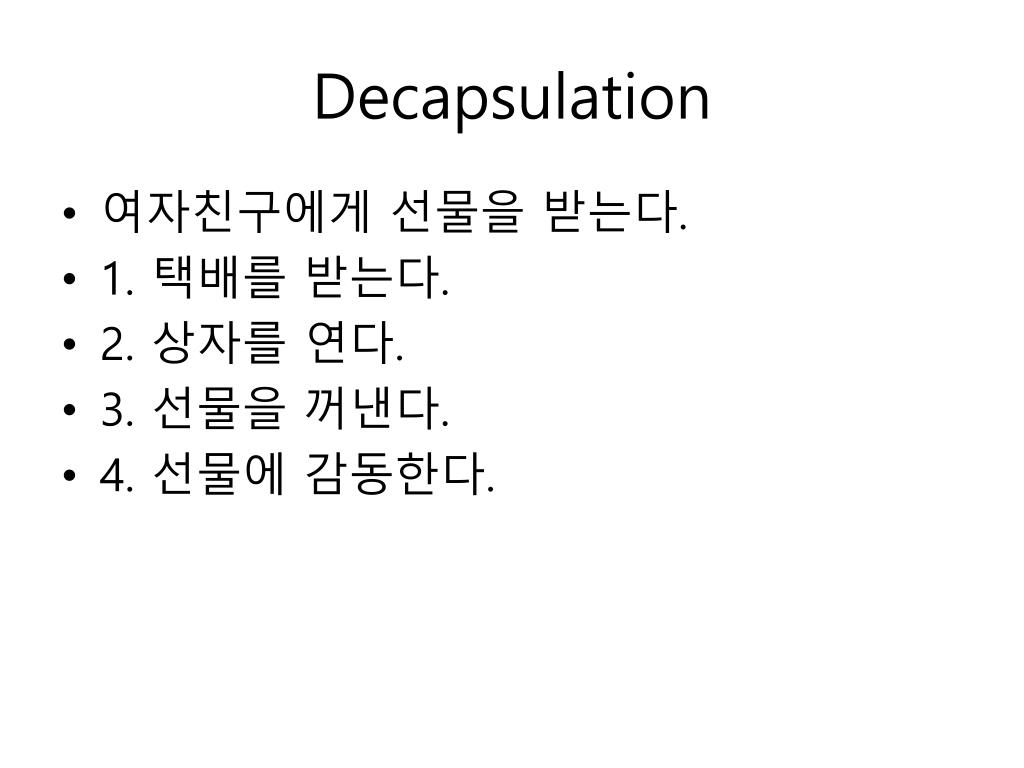

13. Decapsulation • 여자친구에게 선물을 받는다. • 1. 택배를 받는다. • 2. 상자를 연다. • 3. 선물을 꺼낸다. • 4. 선물에 감동한다.

14. En/Decapsulation Ⓒ www.home-network-help.com

15. TCP/IP Connections Ⓒ wikipedia.org

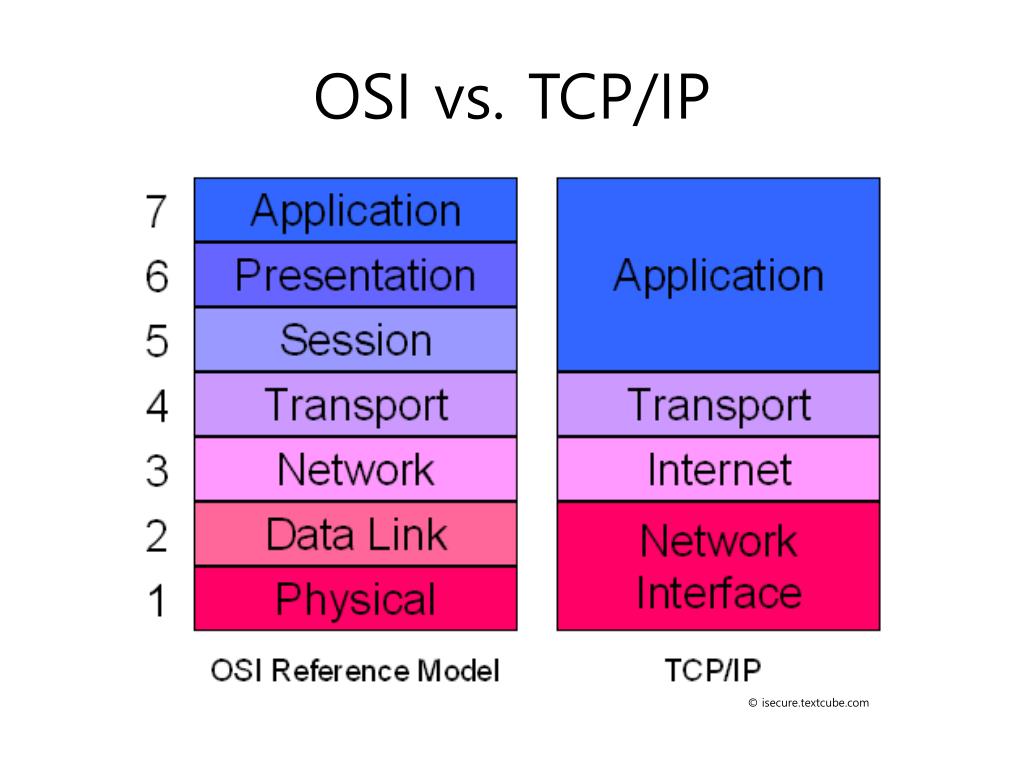

16. OSI vs. TCP/IP Ⓒ isecure.textcube.com

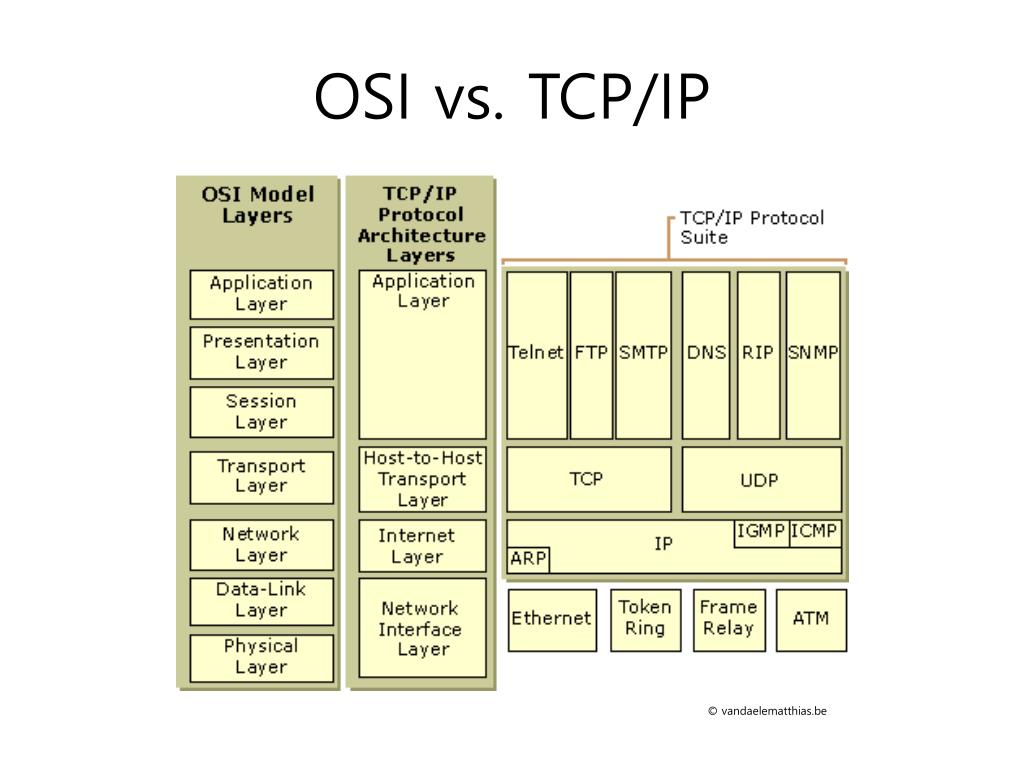

17. OSI vs. TCP/IP Ⓒ vandaelematthias.be

18. Packet • 데이터 전송 단위 • 어떤 상품을 수입하거나 수출할 때, 정해진 규격의 컨테이너에 담아서 배에 싣는다.

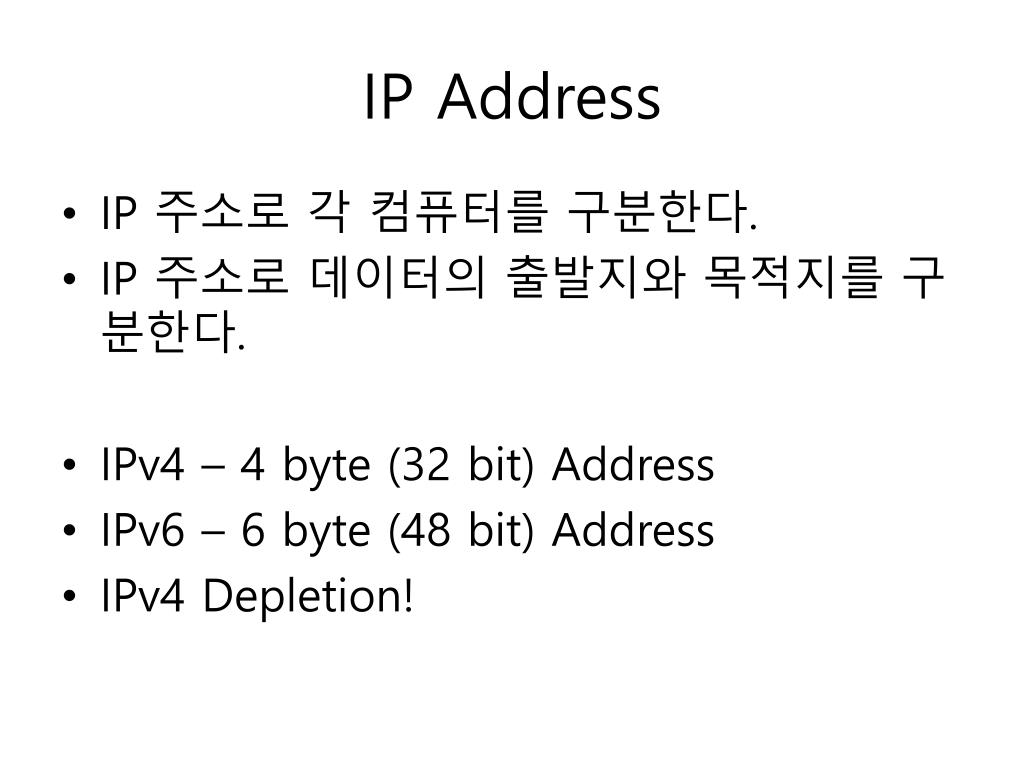

19. IP Address • IP 주소로 각 컴퓨터를 구분한다. • IP 주소로 데이터의 출발지와 목적지를 구분한다. • IPv4 – 4 byte (32 bit) Address • IPv6 – 6 byte (48 bit) Address • IPv4 Depletion!

20. Vint Cerf Ⓒ Esquire

21. Internet Godfather Ⓒ Guardian

22. Google Chief Internet Evangelist Ⓒ itviewpoint.com

23. IPv4 Depletion Ⓒ Guardian

24. Interplanetary Internet Ⓒ irevolution.wordpress.com

25. Network Ⓒ osu.edu

26. Network Ⓒ networkingreviews.com

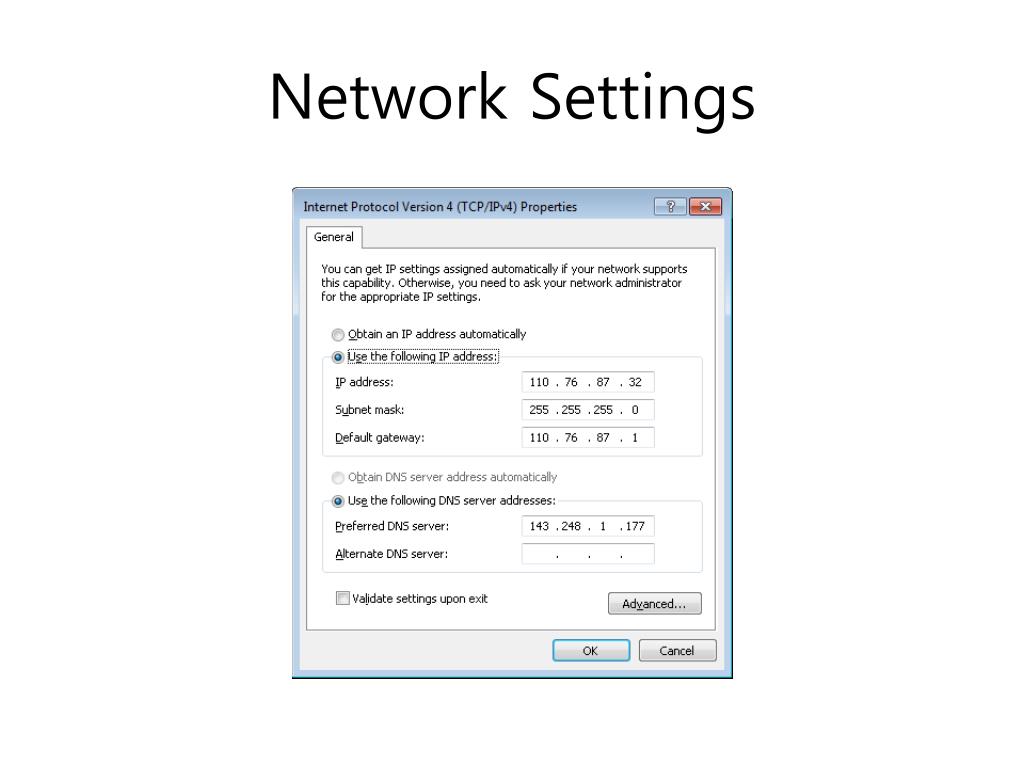

27. Network Settings

28. IP Address • IP 주소는 네트워크 부분과 호스트 부분으로 나뉜다. • IP 주소는 세가지 종류가 있다. • Subnet Mask • Gateway • DNS Server

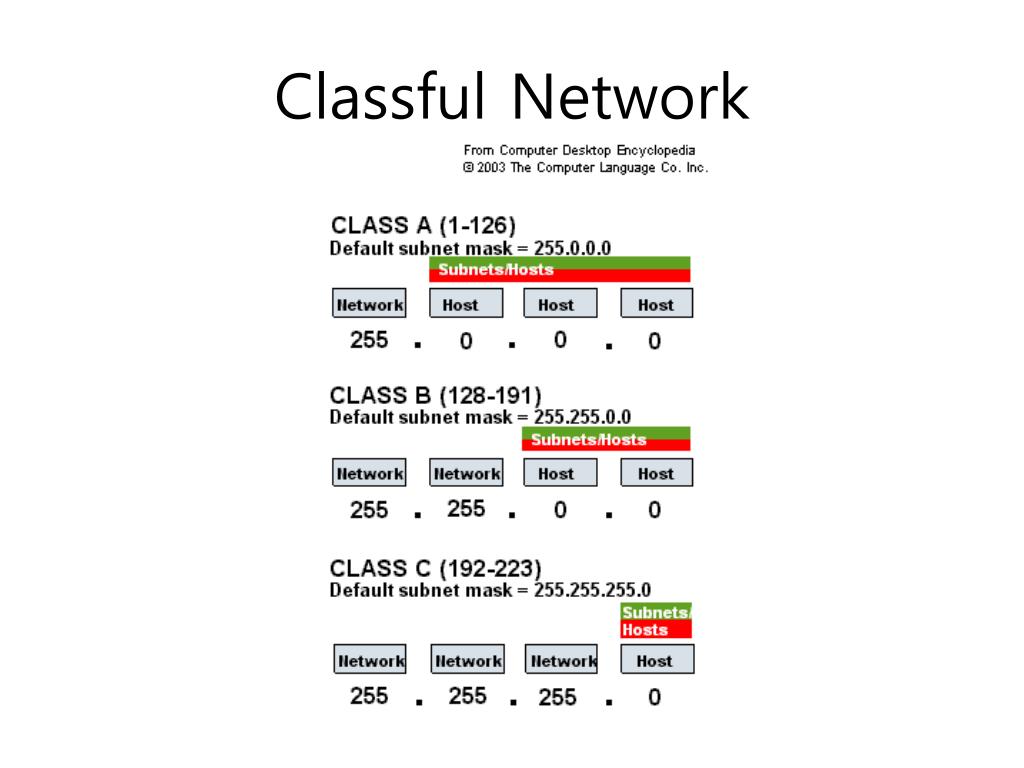

29. Classful Network

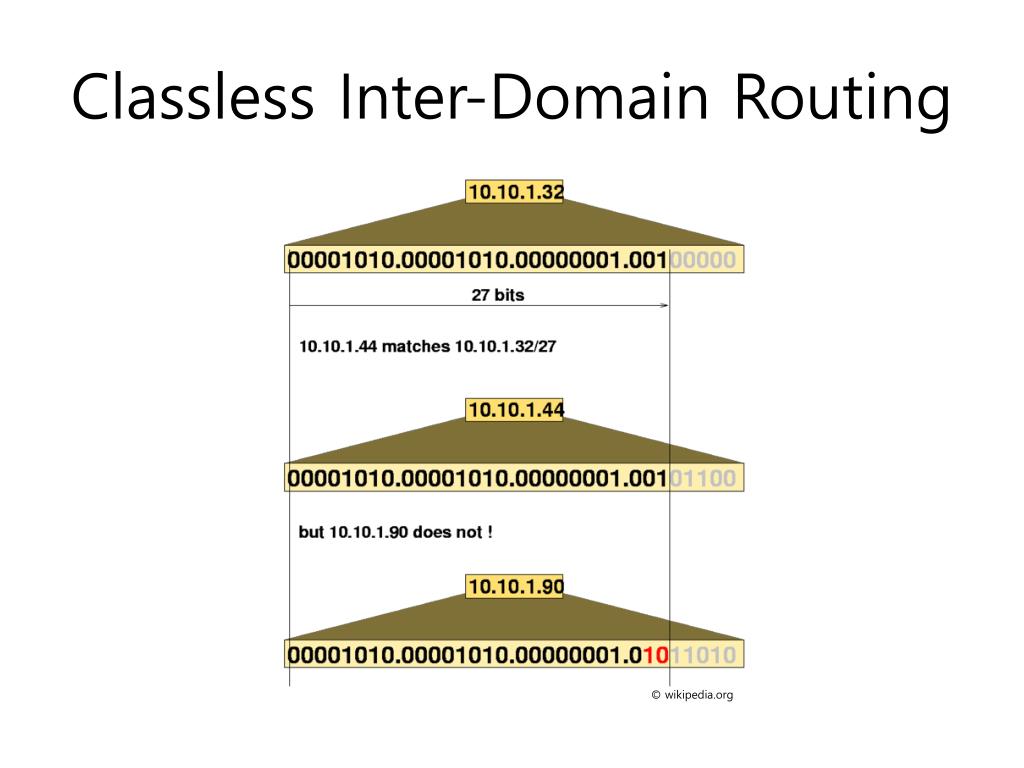

30. Classless Inter-Domain Routing Ⓒ wikipedia.org

31. IP Address vs. Postal Address IP Address Postal Address 주소대전광역시 유성구 구성동 한국과학기술원 갈리레이관 2114호 대전광역시 유성구 구성동 한국과학기술원 갈릴레이관 2114호 대전광역시 유성구 구성동 한국과학기술원 갈릴레이관 사감실 • IP Address110.76.87.32 • Subnet Mask255.255.255.0 • Network110.76.87 • Host32 • Gateway110.76.87.1

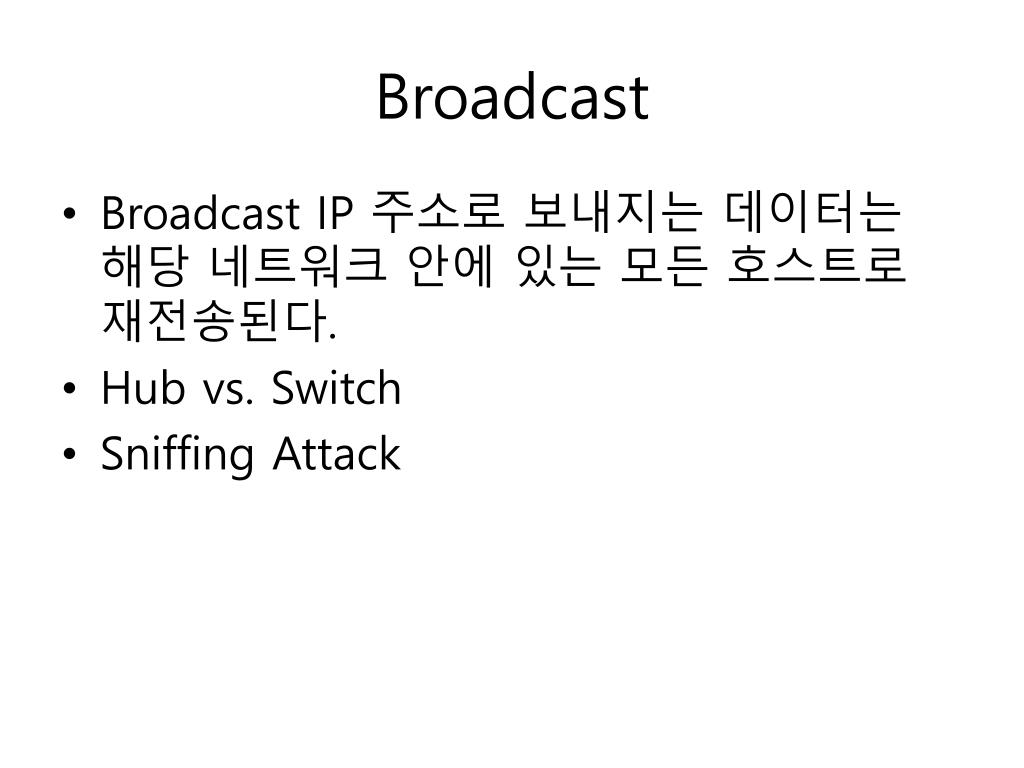

32. Broadcast • Broadcast IP 주소로 보내지는 데이터는 해당 네트워크 안에 있는 모든 호스트로 재전송된다. • Hub vs. Switch • Sniffing Attack

33. MAC Address • MAC 주소로 각 네트워크 장치를 구분한다.

34. Port • 기차역에 있는 하나의 플랫폼에서 동시에 하나의 기차만 승객이나 화물을 싣고 내릴 수 있다. • 기차역에는 여러 개의 플랫폼이 있어서 동시에 여러 대의 기차를 활용할 수 있다. • TCP/IP에서 하나의 포트로 동시에 하나의 프로세스만 패킷을 주고 받을 수 있다. • 여러 개의 포트로 동시에 여러 개의 프로세스가 패킷을 주고 받을 수 있다.

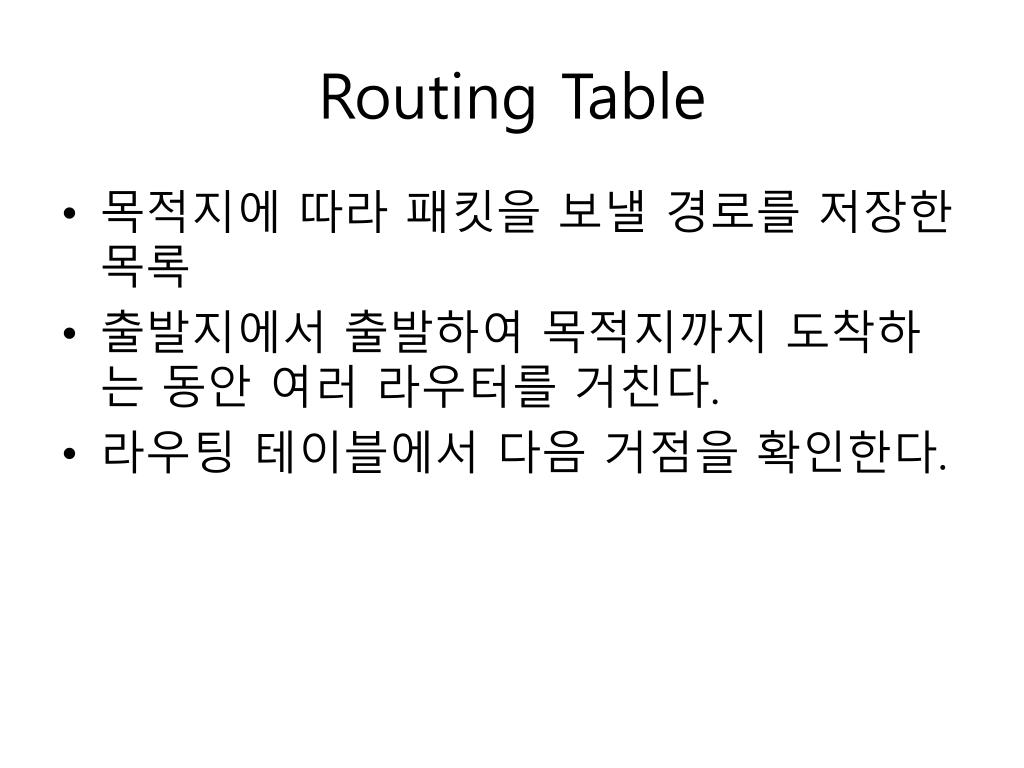

35. Routing Table • 목적지에 따라 패킷을 보낼 경로를 저장한 목록 • 출발지에서 출발하여 목적지까지 도착하는 동안 여러 라우터를 거친다. • 라우팅 테이블에서 다음 거점을 확인한다.

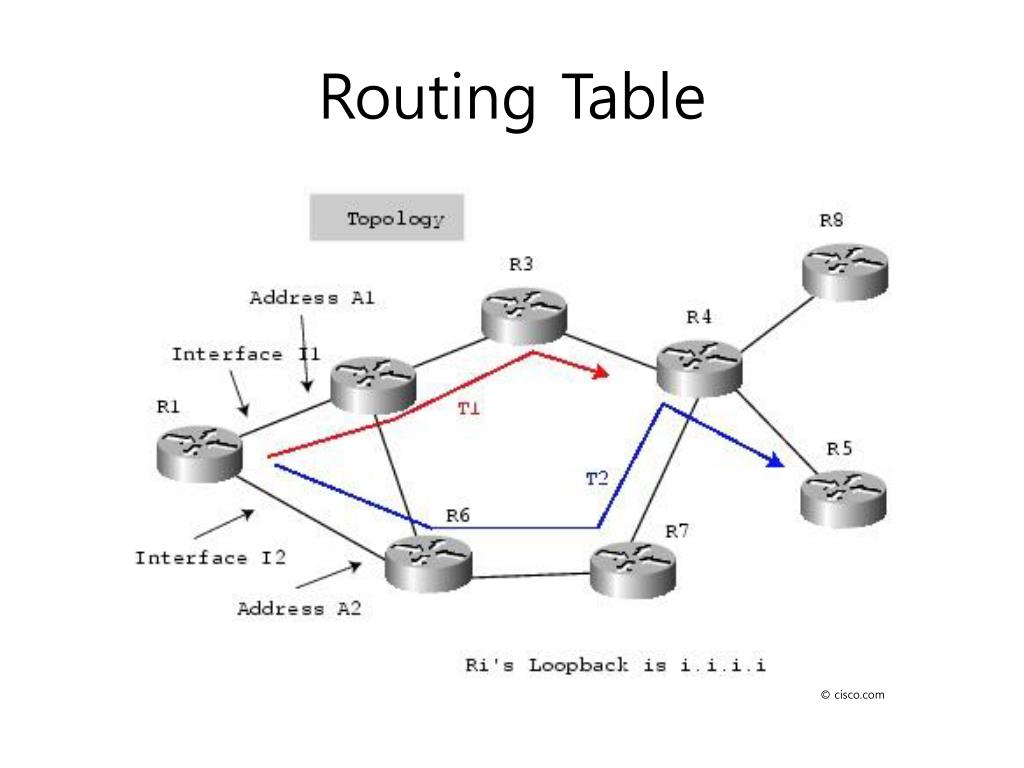

36. Routing Table Ⓒ cisco.com

37. Routing Table • 목적지서울특별시 노원구 월계동 현대아파트 • 한국과학기술원 우체국 • 대전광역시 유성구 우편집중국 • 서울특별시 노원구 우편집중국 • 서울특별시 노원구 월계1동 우체국 • 목적지 도착

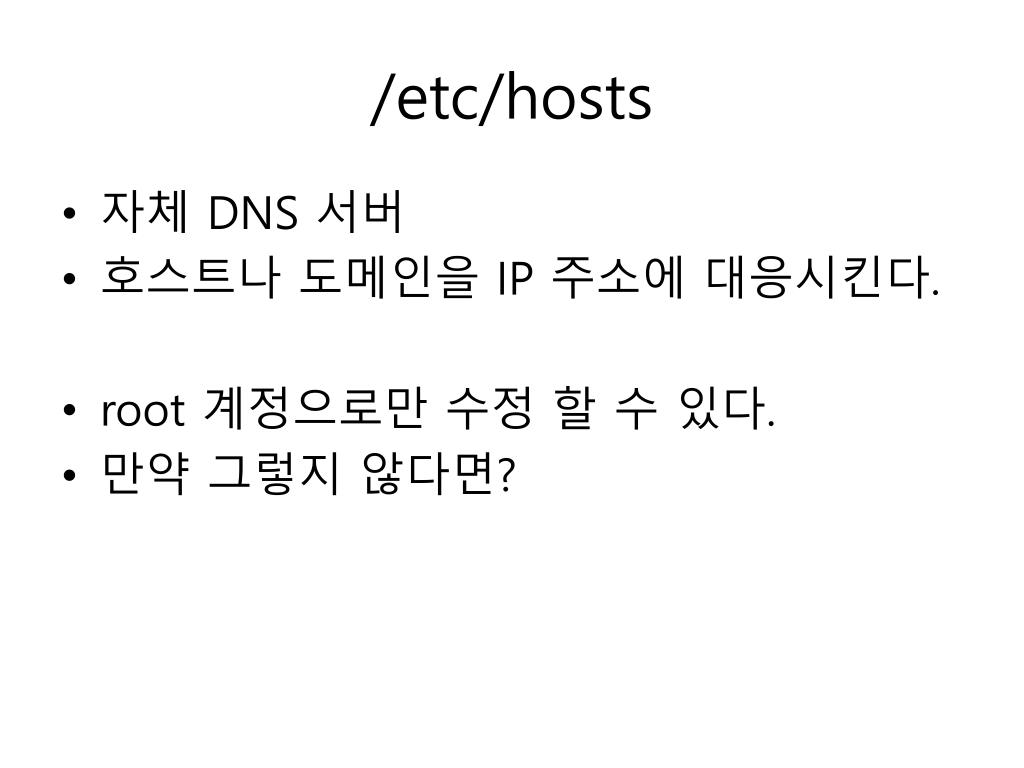

38. /etc/hosts • 자체 DNS 서버 • 호스트나 도메인을 IP 주소에 대응시킨다. • root 계정으로만 수정 할 수 있다. • 만약 그렇지 않다면?

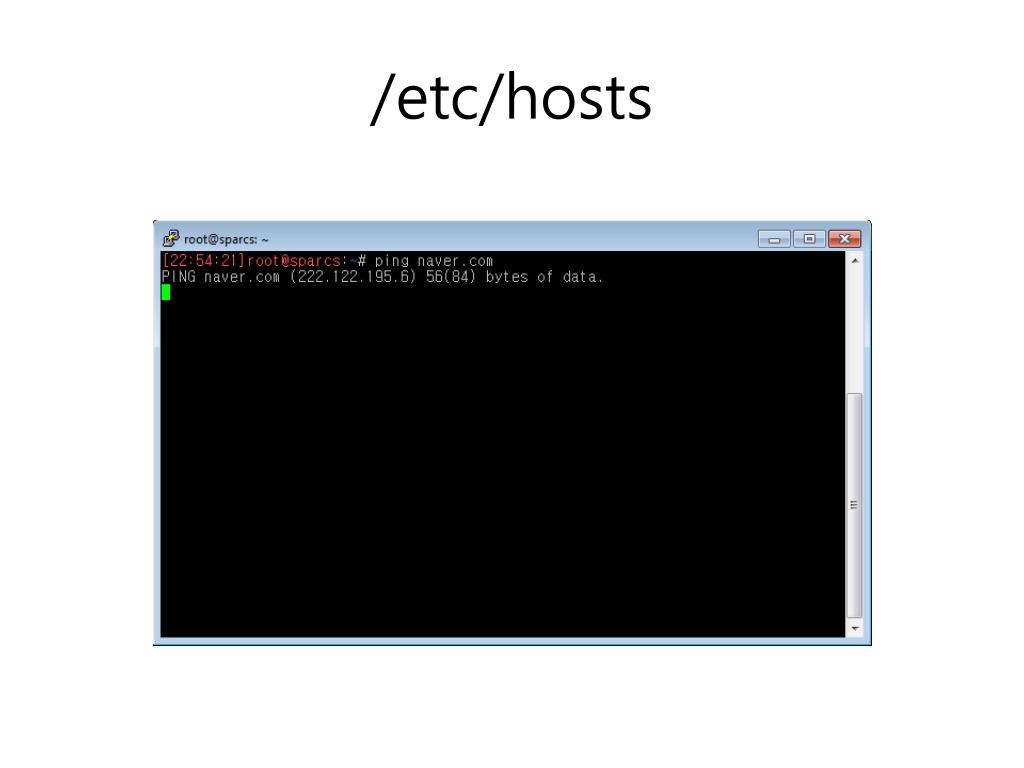

39. /etc/hosts

40. /etc/hosts

41. /etc/hosts

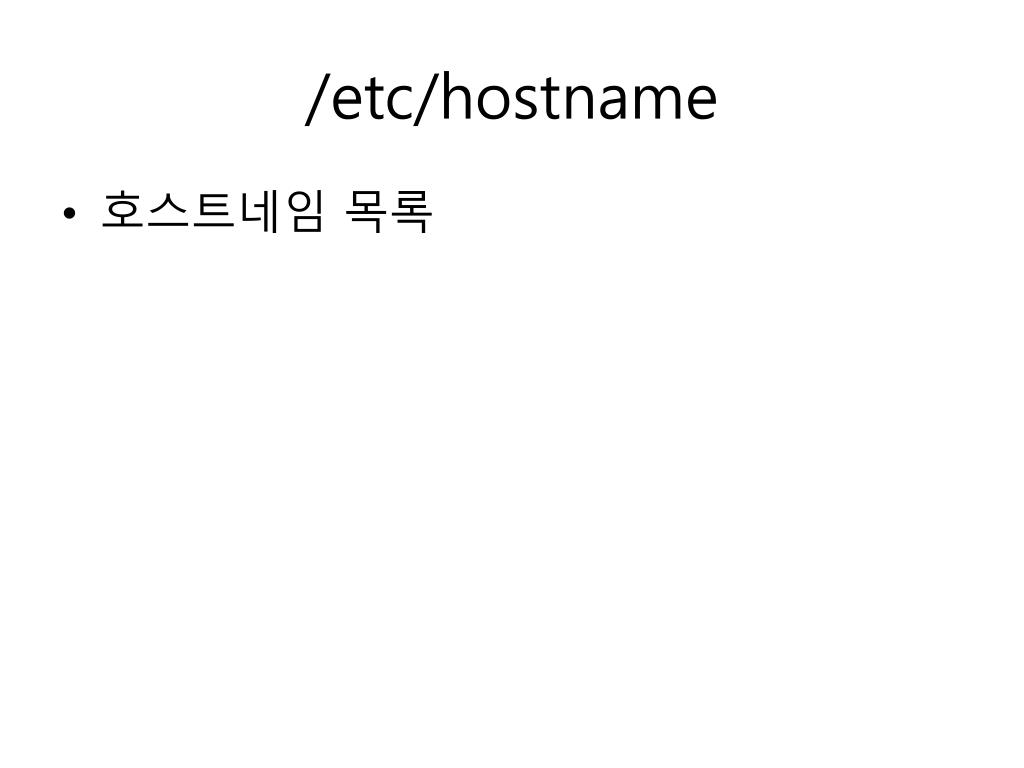

42. /etc/hostname • 호스트네임 목록

43. /etc/network/interface • 네트워크 설정 • IPAddress • Subnet Mask • Gateway • DNS Server • root 계정으로만 수정 할 수 있다.

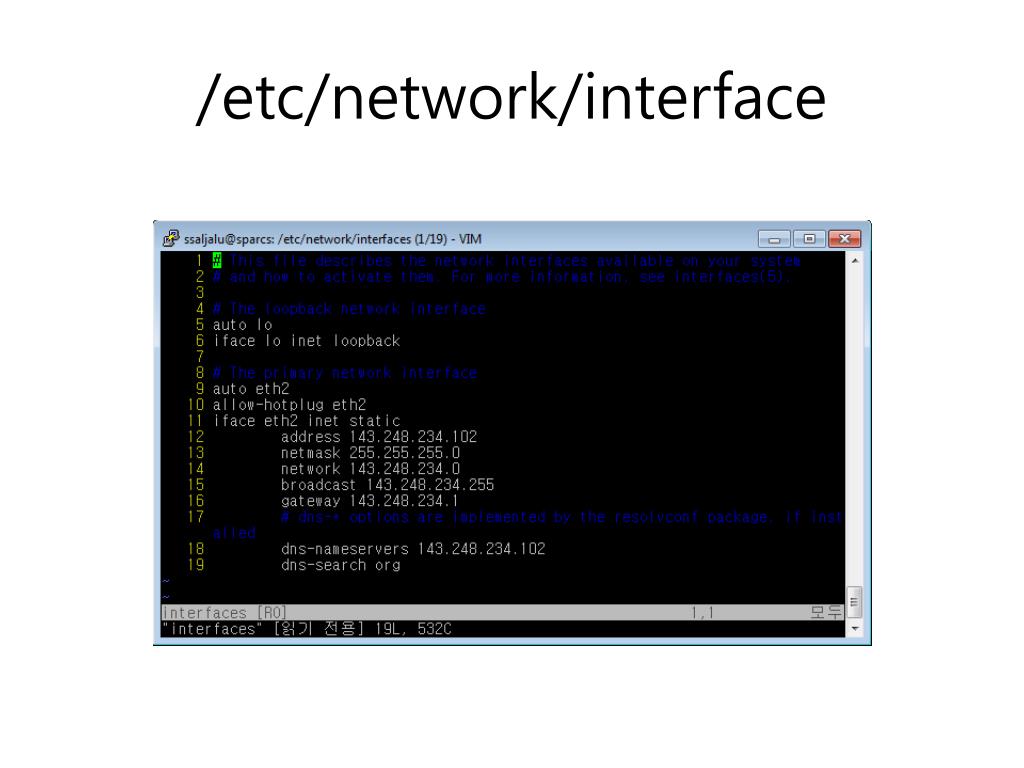

44. /etc/network/interface

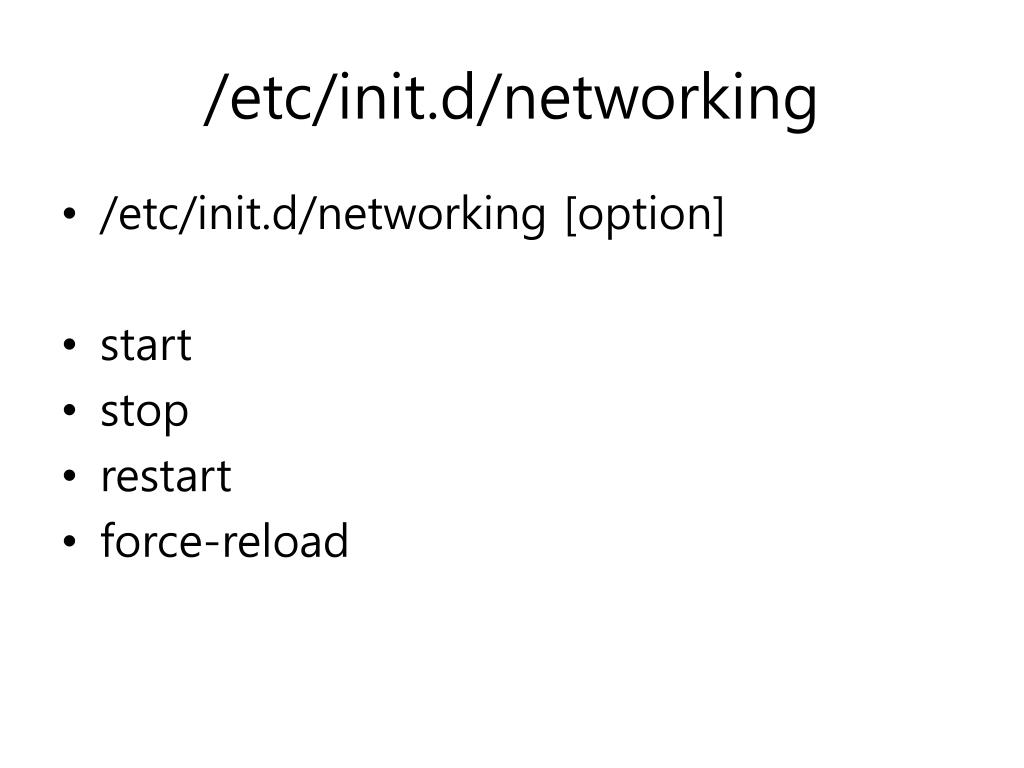

45. /etc/init.d/networking • /etc/init.d/networking [option] • start • stop • restart • force-reload

46. /etc/resolv.conf • Resolver Configuration File • domain – 속한 지역 도메인을 지정한다. • search – 호스트 네임이 주어졌을 때, 어느 도메인에 속한 호스트인지 판단한다. • nameserver – DNS 서버를 지정한다.

47. /etc/resolv.conf

48. $ ping • ICMP ECHO_REQUEST를 보낸다. • 해당 호스트와 네트워크로 연결되어 있는지 확인한다. • -c count • -i interval • -I interface • -W timeout

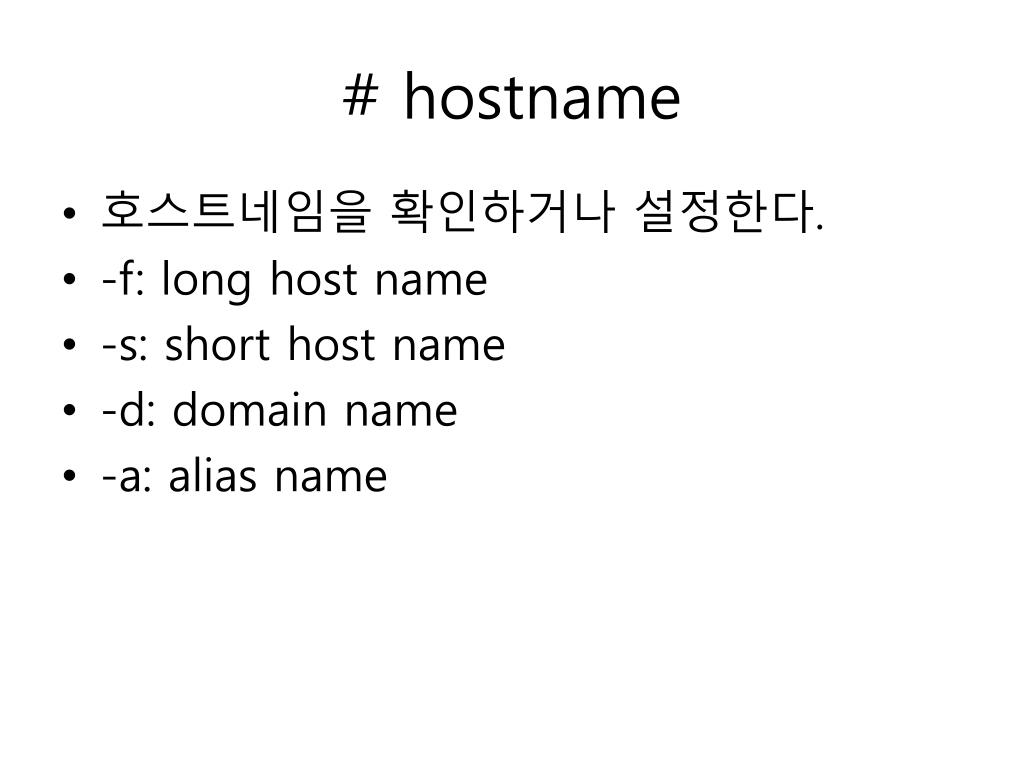

49. # hostname • 호스트네임을 확인하거나 설정한다. • -f: long host name • -s: short host name • -d: domain name • -a: alias name

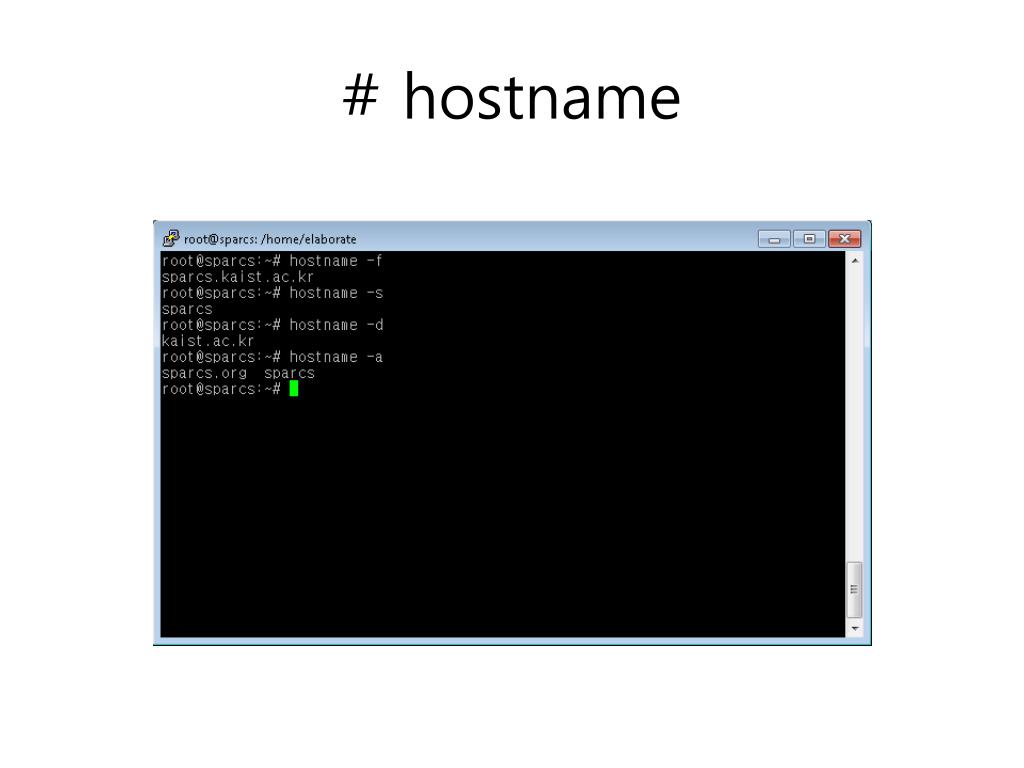

50. # hostname
