14-3 钢筋布置图的内容及特点

14-3 钢筋布置图的内容及特点. 一、视图的选择 1 、梁、柱类构件：立面图 + 若干断面图 2 、板形构件：平面图或平面图 + 若干断面图 二、图线 1 、主要受力钢筋，如梁的纵向钢筋，用粗实线 2 、钢筋断面用小黑圆点表示 3 、箍筋用中实线 4 、构件外形轮廓线用细实线 三、材料图例 1 、在立面图、平面图中假象混凝土透明，画出钢筋的投影。 2 、在断面图中不画剖面线或材料符号。. 四、钢筋编号 1 、在钢筋布置图中为了区别钢筋类别，应将钢筋编号。 2 、编号的方法有三种：圆圈、 N 、列表。. 五、钢筋详图

adelle
Télécharger la présentation

14-3 钢筋布置图的内容及特点

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

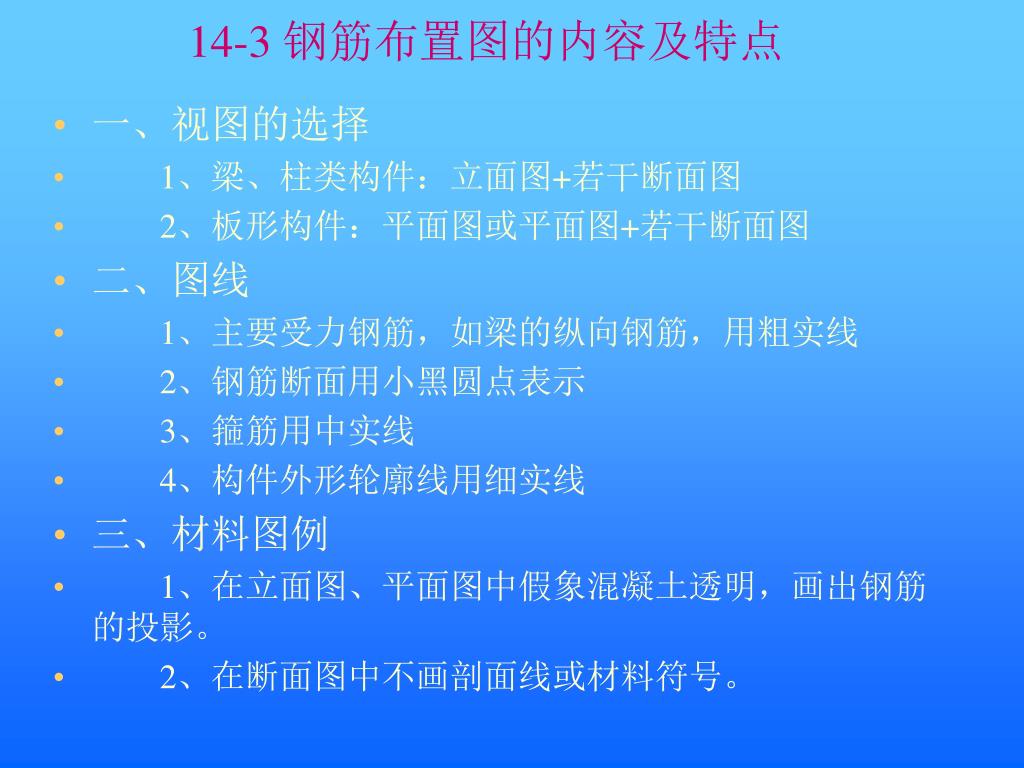

  1. 14-3 钢筋布置图的内容及特点 • 一、视图的选择 • 1、梁、柱类构件：立面图+若干断面图 • 2、板形构件：平面图或平面图+若干断面图 • 二、图线 • 1、主要受力钢筋，如梁的纵向钢筋，用粗实线 • 2、钢筋断面用小黑圆点表示 • 3、箍筋用中实线 • 4、构件外形轮廓线用细实线 • 三、材料图例 • 1、在立面图、平面图中假象混凝土透明，画出钢筋的投影。 • 2、在断面图中不画剖面线或材料符号。

  2. 四、钢筋编号 • 1、在钢筋布置图中为了区别钢筋类别，应将钢筋编号。 • 2、编号的方法有三种：圆圈、N、列表。

  3. 五、钢筋详图 1、对于钢筋较复杂的构件应画出钢筋详图（钢筋大样图、钢筋成型图） 2、钢筋设计长度，钢筋的下料长度。 六、钢筋表 1、为了便于统计钢筋用料，在钢筋布置图上需列出钢筋表。 七、钢筋布置图中的尺寸注法 1、结构外形的尺寸注法和一般结构物的尺寸注法相同 2、钢筋的尺寸注法 （1）钢筋的大小尺寸和成型尺寸 在钢筋成型图中标出，直接注在钢筋旁边，不用标尺寸线、尺寸界线，起止符号。 （2）钢筋的定位尺寸 钢筋的安排符合保护层厚度及钢筋最小间距要求时，可不主定位尺寸。 按一定规律排列的钢筋在编号引出线上注出其间距。 如Ф8@200。

  4. 八、钢筋布置图的阅读 • （一）了解构件名称和有关技术要求 • （二）弄清构件的形状 • （三）依次弄清各号钢筋的形状、尺寸、位置和数量 • （四）钢筋混凝土梁的钢筋布置图为例阅读。

  5. 九、现浇构件的钢筋布置图 • 现浇钢筋混凝土结构图表示方法与预制构件基本相同，不同之处是：现浇构件要画出与其相连构件的一部分。
