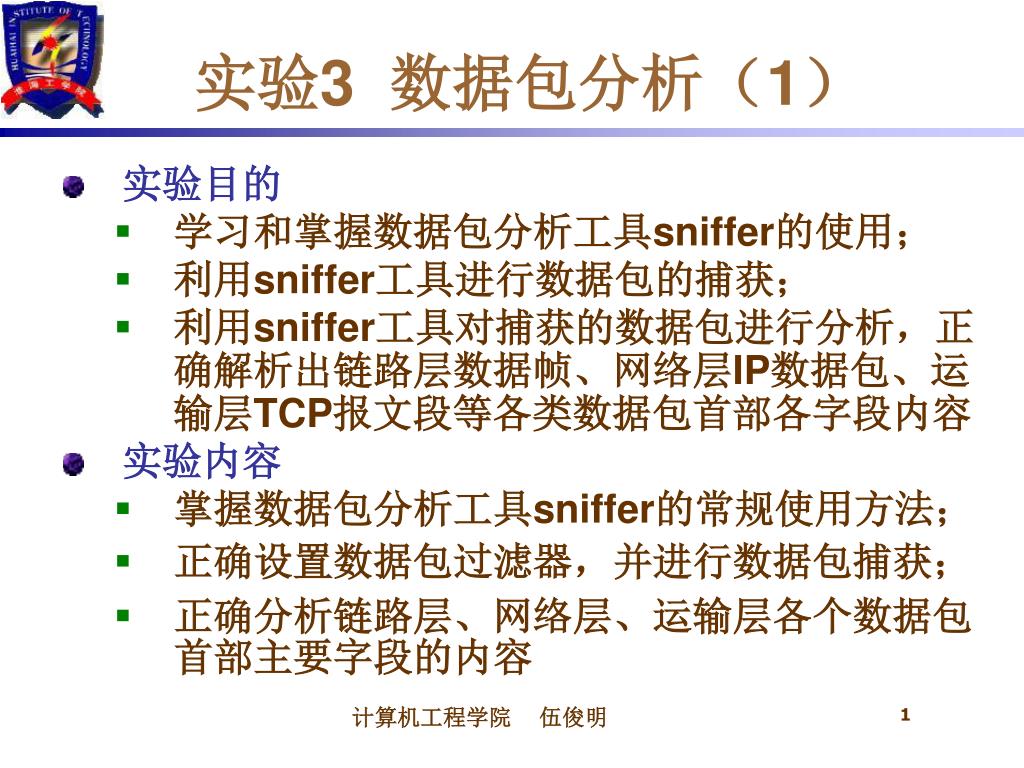

  1. 实验3 数据包分析（1） • 实验目的 • 学习和掌握数据包分析工具sniffer的使用； • 利用sniffer工具进行数据包的捕获； • 利用sniffer工具对捕获的数据包进行分析，正确解析出链路层数据帧、网络层IP数据包、运输层TCP报文段等各类数据包首部各字段内容 • 实验内容 • 掌握数据包分析工具sniffer的常规使用方法； • 正确设置数据包过滤器，并进行数据包捕获； • 正确分析链路层、网络层、运输层各个数据包首部主要字段的内容 计算机工程学院 伍俊明

  2. IP 数据报 实验3 数据包分析（1） • 附1：以太网数据帧结构 IP层 字节 46 ~ 1500 6 6 2 4 MAC 帧 目的地址 源地址 类型 数 据 FCS MAC层 计算机工程学院 伍俊明

  3. 首 部 实验3 数据包分析（1） • 附2：IP数据包结构 比特 0 4 8 16 19 24 31 首部长度 版 本 服 务 类 型 总 长 度 固 定 部 分 标 识 标志 片 偏 移 生 存 时 间 协 议 首 部 检 验 和 源 地 址 目 的 地 址 可变 部分 可 选 字 段 （长 度 可 变） 填 充 数 据 部 分 传送 首 部 数 据 部 分 IP 数据报 计算机工程学院 伍俊明

  4. 实验3 数据包分析（1） • TCP报文段结构 位 0 8 16 24 31 源 端 口 目 的 端 口 序 号 20 字节 固定 首部 确 认 号 TCP 首部 数据 偏移 U R G A C K P S H R S T S Y N F I N 窗 口 保 留 检 验 和 紧 急 指 针 选 项 （长 度 可 变） 填 充 计算机工程学院 伍俊明

  5. 实验3 数据包分析（1） • 实验步骤 • Sniffer工具的启动与关闭 • Sniffer工具捕获条件的设置 • 利用Sniffer工具捕获Web网站打开时建立TCP连接的链路层、网络层、运输层的数据包 • 利用Sniffer工具分析所捕获的的链路层、网络层、运输层各个数据包首部关键字段的内容 计算机工程学院 伍俊明

  6. 实验3 数据包分析（1） • Sniffer工具的启动 • 选择网络适配器File->select settings 计算机工程学院 伍俊明

  7. 实验3 数据包分析（1） • 捕获过滤器的设置Capture->Define Filter 计算机工程学院 伍俊明

  8. 实验3 数据包分析（1） • 利用捕获过滤器中的高级功能选捕获的协议包 计算机工程学院 伍俊明

  9. 实验3 数据包分析（1） • 数据包分层 链路层对应“DLC”；网络层对应“IP”； 传输层对应“UDP”； 应用层对对应的是“NETB”等高层协议。 Sniffer可以针对众多协议进行详细结构化解码分析。并利用树形结构良好的表现出来。 计算机工程学院 伍俊明

  10. 实验3 数据包分析（1） • 解码分析以太网报文结构 • 与ipconfig、arp等命令联合验证源、目的mac地址等内容 计算机工程学院 伍俊明

  11. 实验3 数据包分析（1） • 解码分析IP报文结构 6 6 2 20 DMAC SMAC Type IP包首部 数据（即TCP报文段） 计算机工程学院 伍俊明

  12. 实验3 数据包分析（1） • 解码分析TCP报文段结构 计算机工程学院 伍俊明

  13. 实验3 数据包分析（1） • TCP报文段结构解码分析案例 计算机工程学院 伍俊明

  14. 实验3 数据包分析（2） • 实验目的 • 复习和巩固数据包分析工具sniffer的使用； • 能利用sniffer工具正确捕获、分析所需的数据包； • 能利用sniffer工具分析数据包，详细了解协议的工作原理 • 实验内容 • 掌握数据包分析工具sniffer的常规使用方法； • 正确捕获自选协议执行过程中的系列数据包； • 通过对系列数据包的正确分析，验证和详细了解协议的工作过程 计算机工程学院 伍俊明

  15. 实验3 数据包分析（2） • 实验步骤 • 启动sniffer工具，设置捕获过滤器； • 启动数据包捕获，并立即运行相关协议，以获得协议执行过程中的系列数据包，然后停止捕获； • 分析所捕获的系列数据包，通过对各数据包中相关字段的查证，详细了解协议的工作过程。 • 说明 • 所需分析的协议由同学们自主选择，也无层次限制 • 实验报告中需要提供完整的系列数据包链，标注出相关字段内容，说明协议的工作过程 计算机工程学院 伍俊明
