  1. 讲题:地形图的测绘 内容提要： §7.3 模拟测图前的准备工作 §7.4 模拟法大比例尺地形图的测绘

  2. §7.4 模拟测图前的准备工作 测地形图分为：白纸测图（模拟测图）(analog map)与数字测图(digital map) 一．图纸的选用 主要有：1.磅纸（机械制图用的图纸） 2.聚脂薄膜——透明、不变形、可洗。坐标格网一般已绘制。

  3. a b o c d 二．坐标格网的绘制 方格网的大小： 40cm50cm或50cm50cm 方格的大小：10cm10cm 1.对角线法

  4. 2.坐标格网尺法 （1）坐标格网尺的图片 ①坐标格网尺 （2）用坐标格网尺绘制方法 用坐标格网尺绘制坐标方格网的录像

  5. 3.软件绘制方法——如AutoCAD或CASS软件。 用CASS软件坐标格网的录像 4．格网的检查 要求：格网交点应在一条直线上，偏离不应大于0.2mm。每格长度误差也不应超过0.2mm。

  6. A 4.50 B 6.45 三．控制点的展绘例：展绘控制点A(647.43, 634.52,4.50)；B(913.46,748.63,6.45）。 1、确定格网线的坐标、注记。 2、确定控制点所在的方格，按比例尺展出。 3、检查：在图上量取相邻控制点间的距离。其与理论值之差图上0.3mm。 0.50.5 1000 900 800 700 600 500 500 600 700 800 900 1000 1:1000

  7. §7.5 模拟法大比例尺地形图的测绘 一、视距测量(stadia measurement)原理及公式 1、视线水平时 K—取100，n —上、下丝读数之差，i—仪器高，v—中丝读数。

  8. 1.视距公式： 2.高差公式： 2．视线倾斜时 n’为水准尺与视线 垂直时的尺间隔

  9. 二、经纬仪法测图(mapping method with theodolite) （一）配置 1、工具：经纬仪、图板、塔尺、小钢尺、量角器、三棱尺、计算器、铅笔、橡皮等。 2、人员：观测员、记录计算员、绘图员各1人、立尺员2人。

  10. （二）步骤 1、安仪：在控制点A安置经纬仪，量取仪器高。 2、定向：后视(盘左瞄准)控制点B，度盘置零。

  11. 5.35 坚5 5.40 东 大 道 3、立尺：立尺员把塔尺立到地形、地貌特征点上。 （1） “地物”取“轮廓转折点”。 （2）地貌—取“地性线上坡度或方向变化点”。

  12. 地貌取点方法图

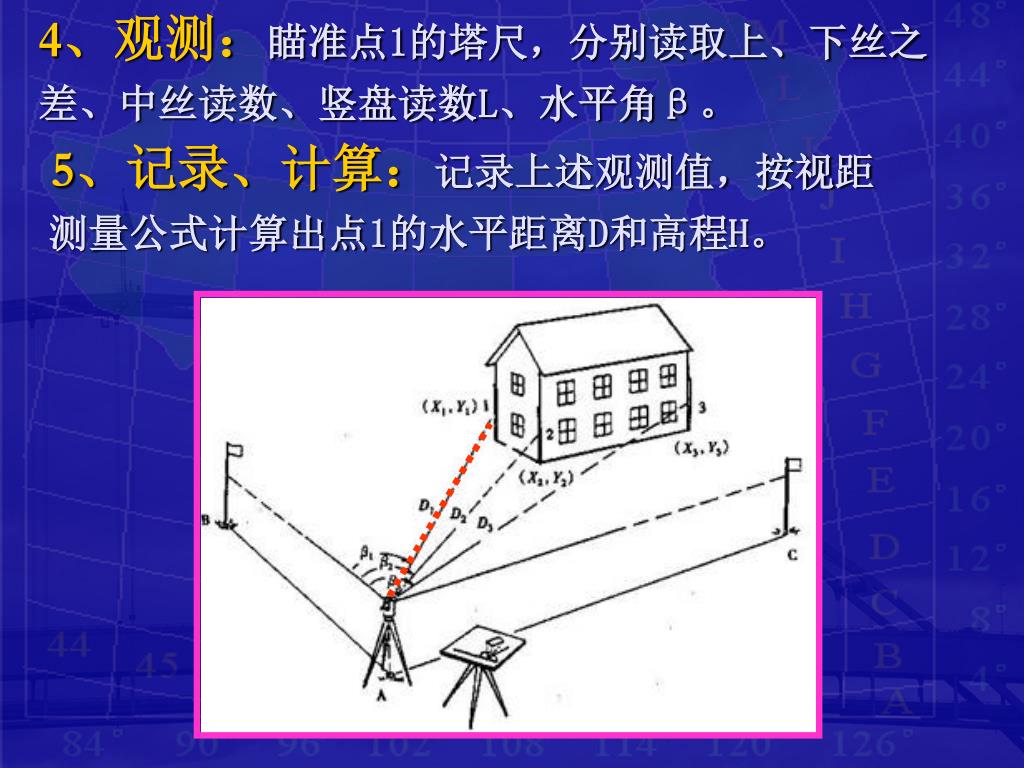

  13. 4、观测：瞄准点1的塔尺，分别读取上、下丝之差、中丝读数、竖盘读数L、水平角β。4、观测：瞄准点1的塔尺，分别读取上、下丝之差、中丝读数、竖盘读数L、水平角β。 5、记录、计算：记录上述观测值，按视距测量公式计算出点1的水平距离D和高程H。

  14. 6、展碎部点：在图纸上，按β、D，定出点1的位置。6、展碎部点：在图纸上，按β、D，定出点1的位置。 7、绘制地形图（地物和等高线） • 等高线的绘制方法： • （１）首先描绘出地性线（山脊线、山谷线）。 • （２）再在相邻碎部点之间内插出等高线。

  15. 等高线的绘制方法

  16. 8．地形图的检查、拼接与整饰 （1）检查 包括：图面检查、野外巡视和设站检查（约占每幅图的10%）。 （2）拼接 一般规定每幅图的图边应测出图幅外1cm。若偏差小于容许值，可以平均分配到两幅图中。 （3）整饰：擦掉不必要的点、线、高程等。使图面整洁、规范。

  17. 三．大比例尺数字地形图的测量方法简介 1、工具：全站仪、棱镜、小钢尺、电子手薄、电脑。 2、方法：用全站仪采集数据——自动记录在电子手薄中——通过电脑处理，成图。
