  1. Les 3: Zaterdag 7 juni 2014 Wim Peeters (Wim.Peeters@acm.org) Arduino

  2. Arduino Arduino Pin Lay-out

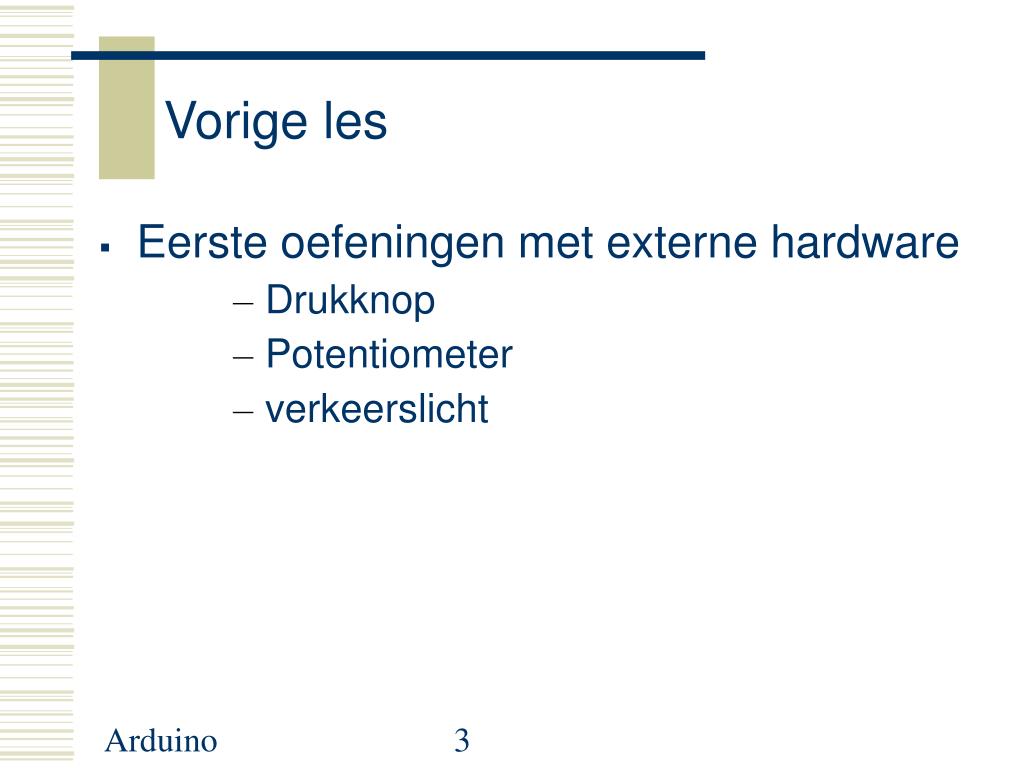

  3. Arduino Vorige les Eerste oefeningen met externe hardware Drukknop Potentiometer verkeerslicht

  4. Arduino Programma Installatie Basis Elektronica Uitlezen sensoren Aansturen van externe hardware Aansturen van Servomotoren Oefeningen

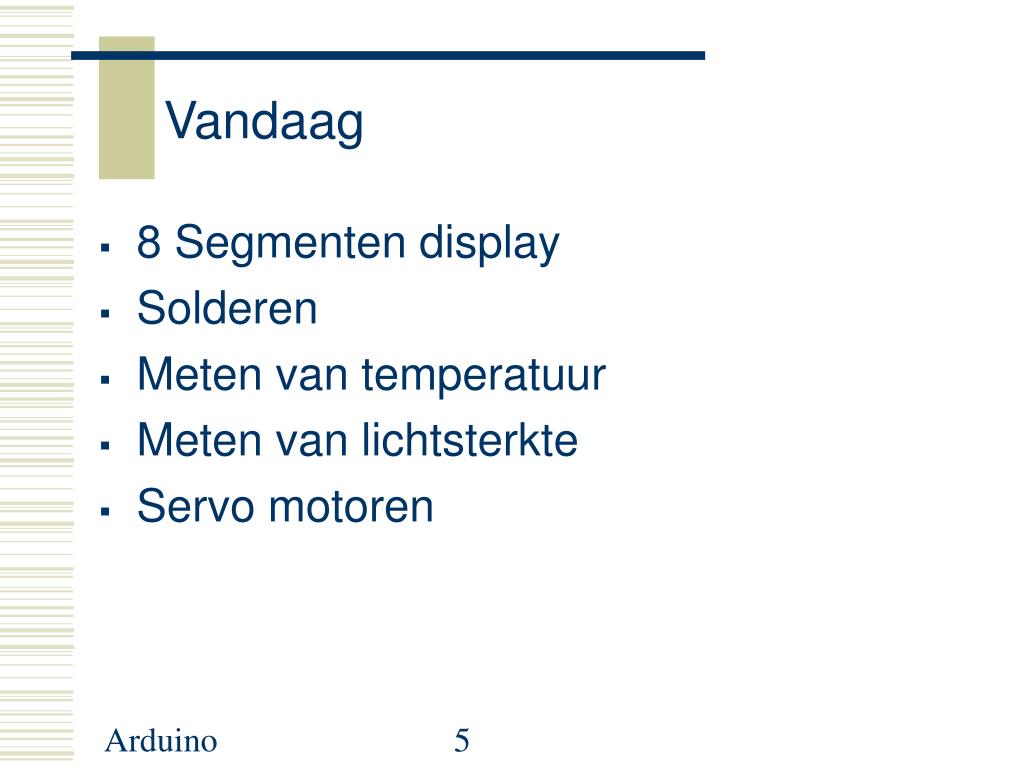

  5. Arduino Vandaag 8 Segmenten display Solderen Meten van temperatuur Meten van lichtsterkte Servo motoren

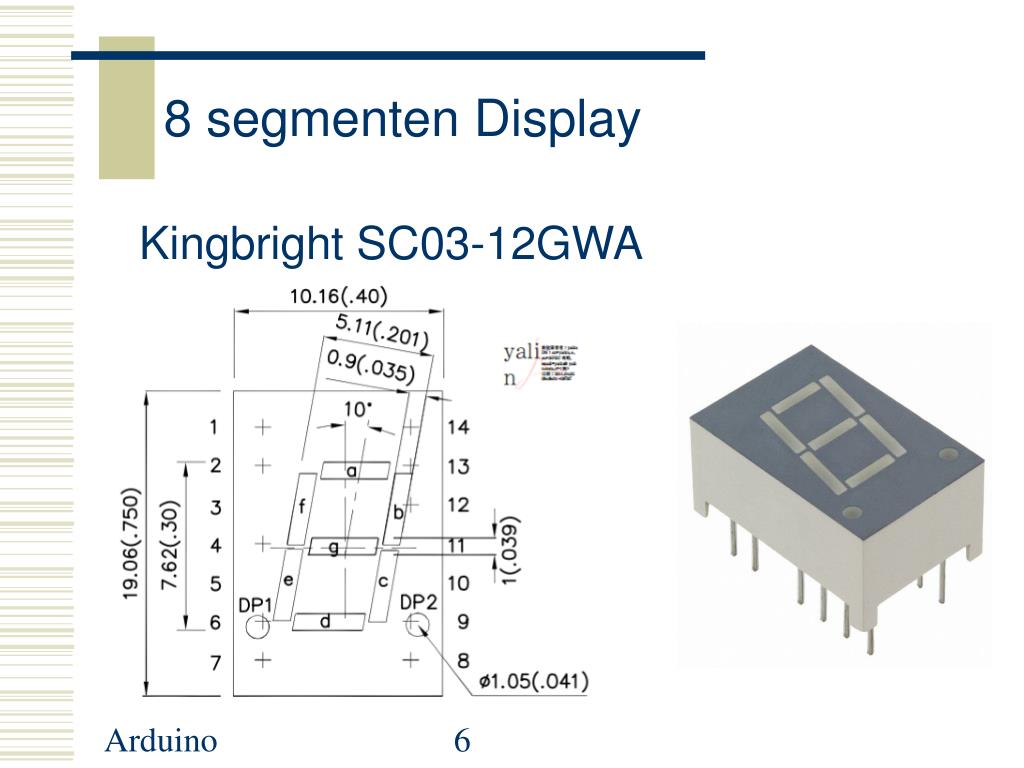

  6. Arduino 8 segmenten Display Kingbright SC03-12GWA

  7. Arduino SC03-12GWA schema

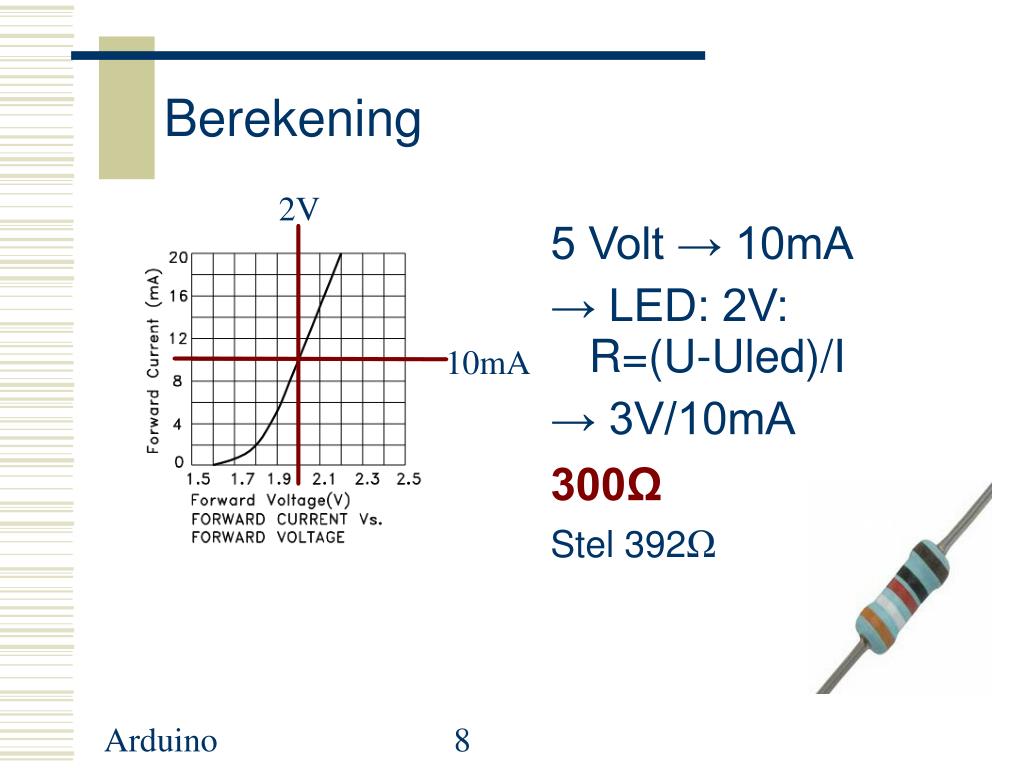

  8. Arduino Berekening 5 Volt → 10mA → LED: 2V: R=(U-Uled)/I → 3V/10mA 300Ω Stel 392Ω 2V 10mA

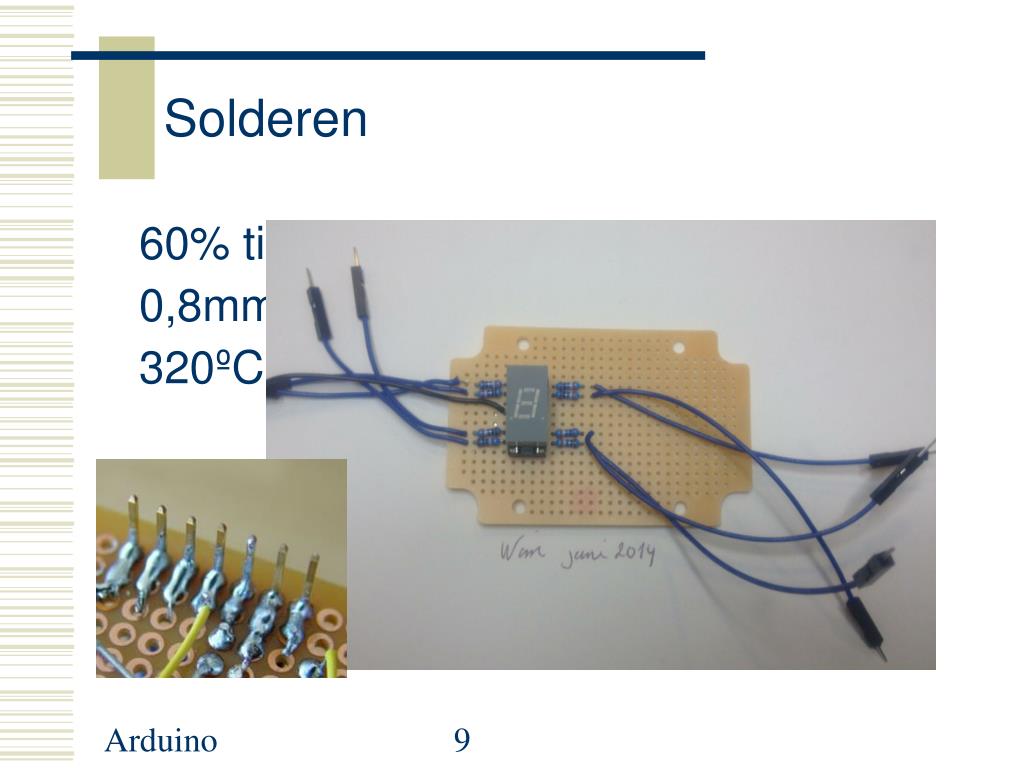

  9. Arduino Solderen 60% tin 0,8mm 320ºC

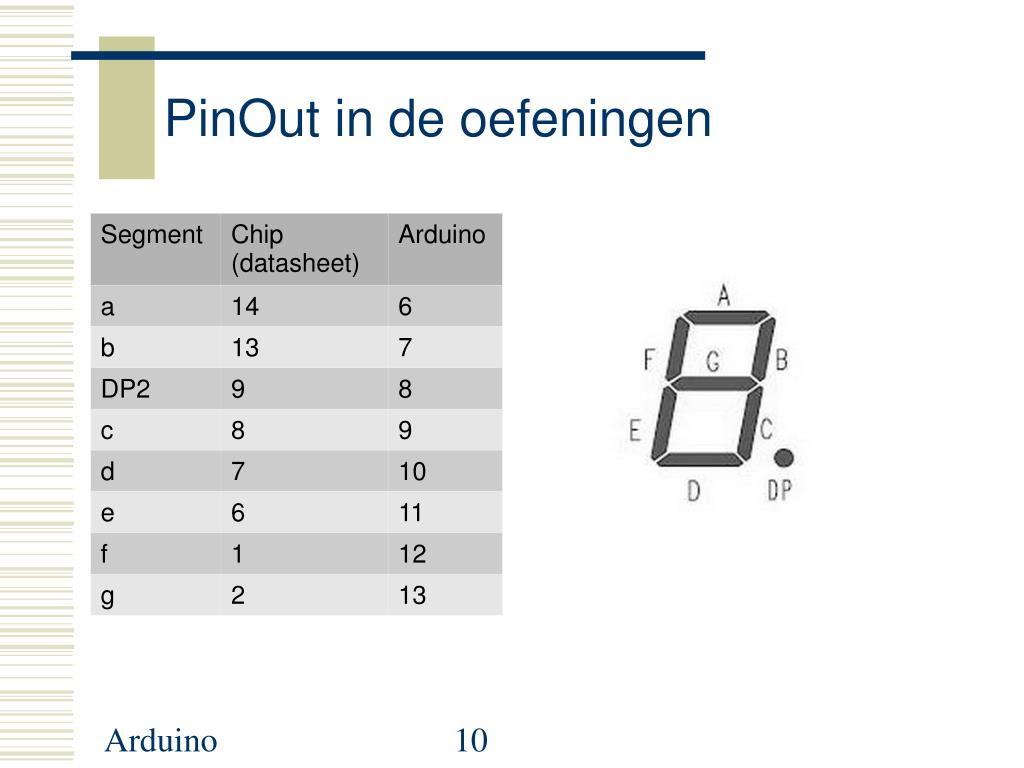

  10. Arduino PinOut in de oefeningen

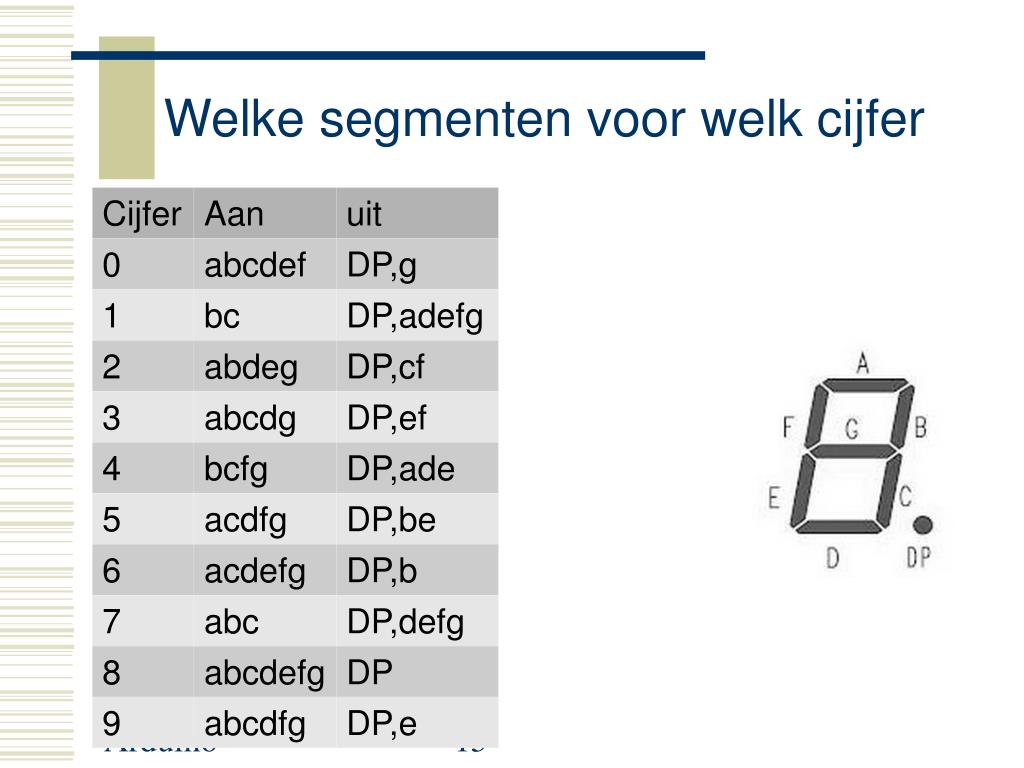

  11. Arduino Welke segmenten voor welk cijfer

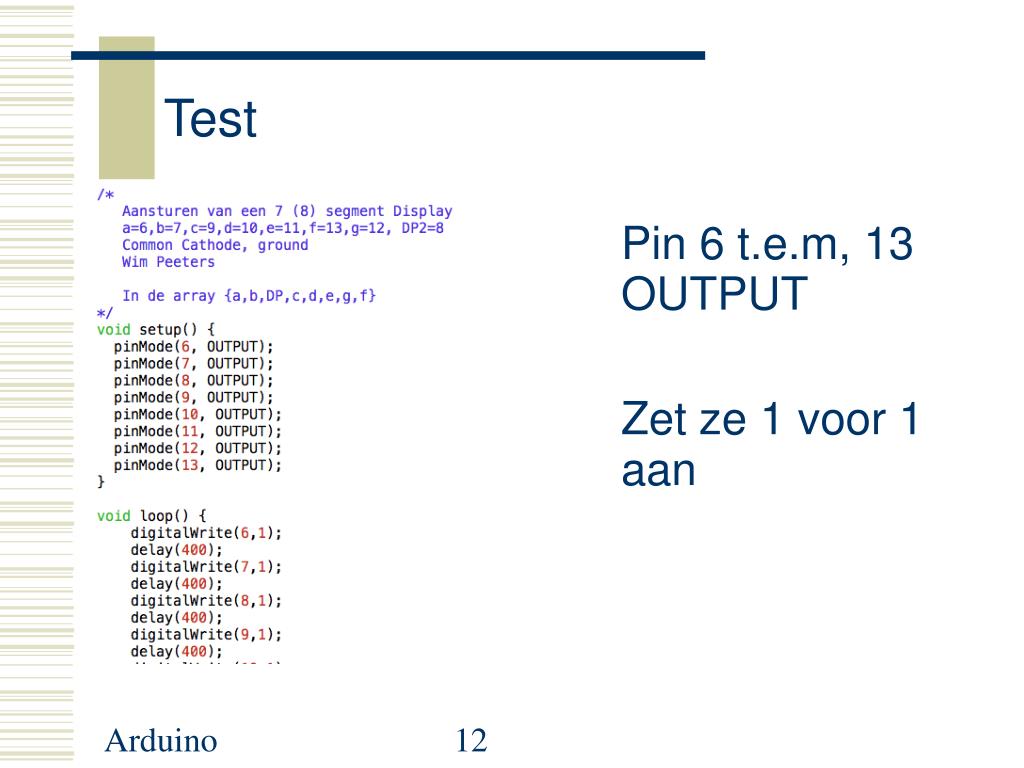

  12. Arduino Test Pin 6 t.e.m, 13 OUTPUT Zet ze 1 voor 1 aan

  13. Arduino For loop

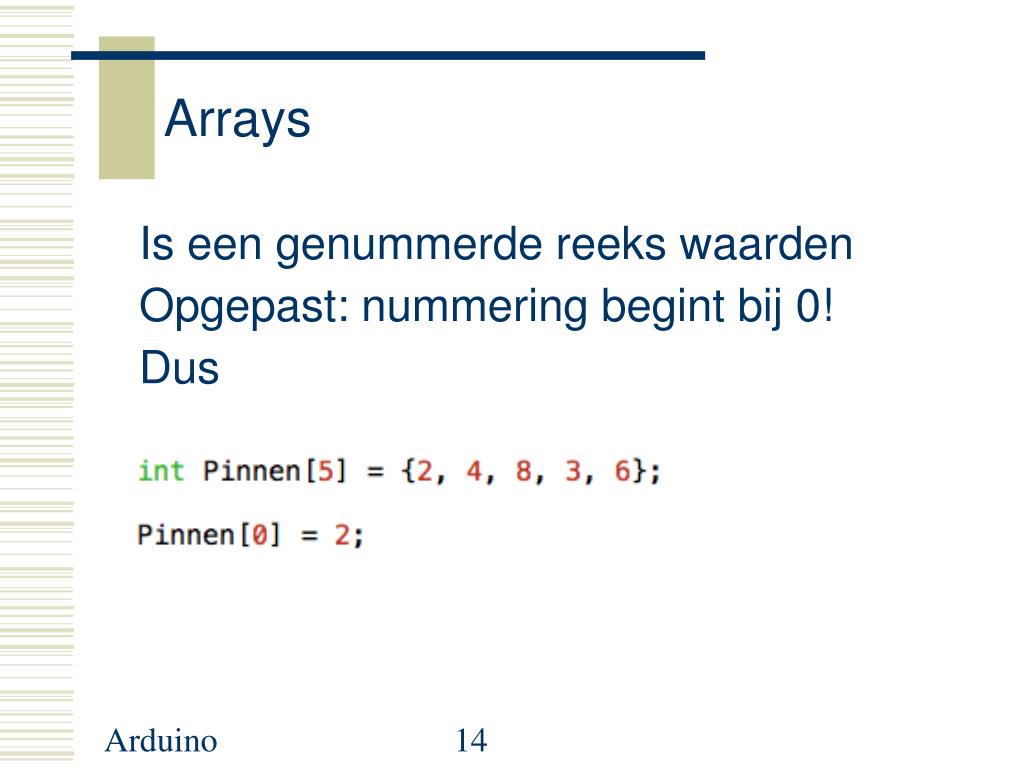

  14. Arduino Arrays Is een genummerde reeks waarden Opgepast: nummering begint bij 0! Dus

  15. Arduino Welke segmenten voor welk cijfer

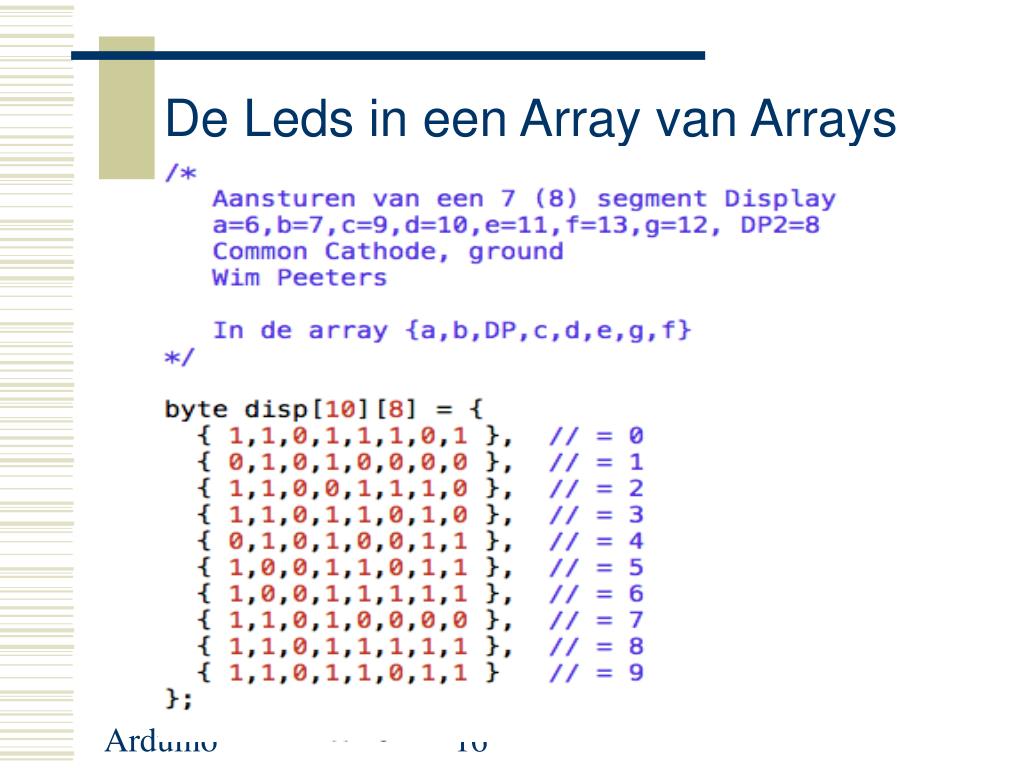

  16. Arduino De Leds in een Array van Arrays

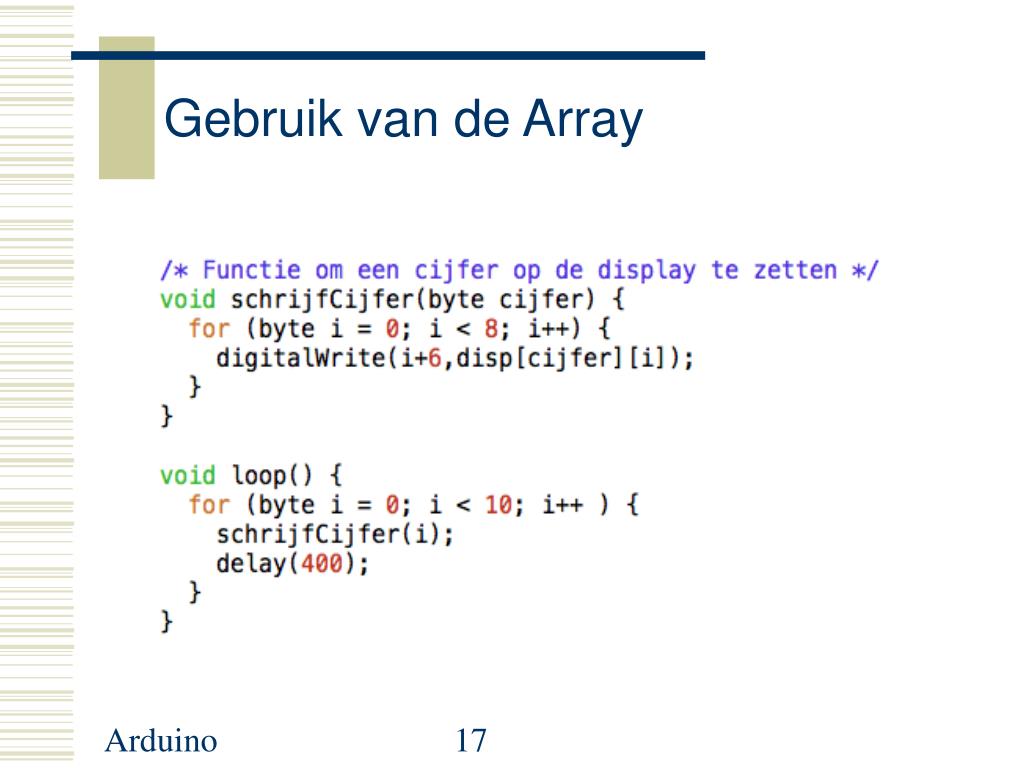

  17. Arduino Gebruik van de Array

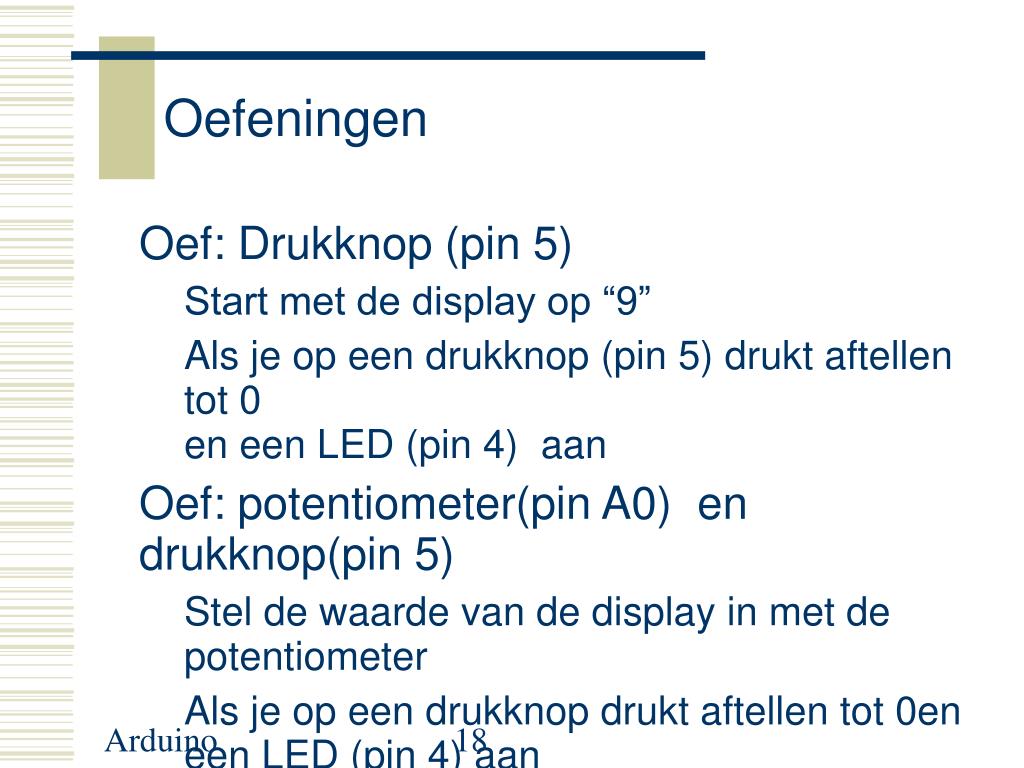

  18. Arduino Oefeningen Oef: Drukknop (pin 5) Start met de display op “9” Als je op een drukknop (pin 5) drukt aftellen tot 0en een LED (pin 4) aan Oef: potentiometer(pin A0) en drukknop(pin 5) Stel de waarde van de display in met de potentiometer Als je op een drukknop drukt aftellen tot 0en een LED (pin 4) aan

  19. Arduino Voorbeeld drukknop VCC: 5V pin GND: 0V Meeting: pin5 R=U/I 5V/0,5mA = 10000Ω → 10KΩ

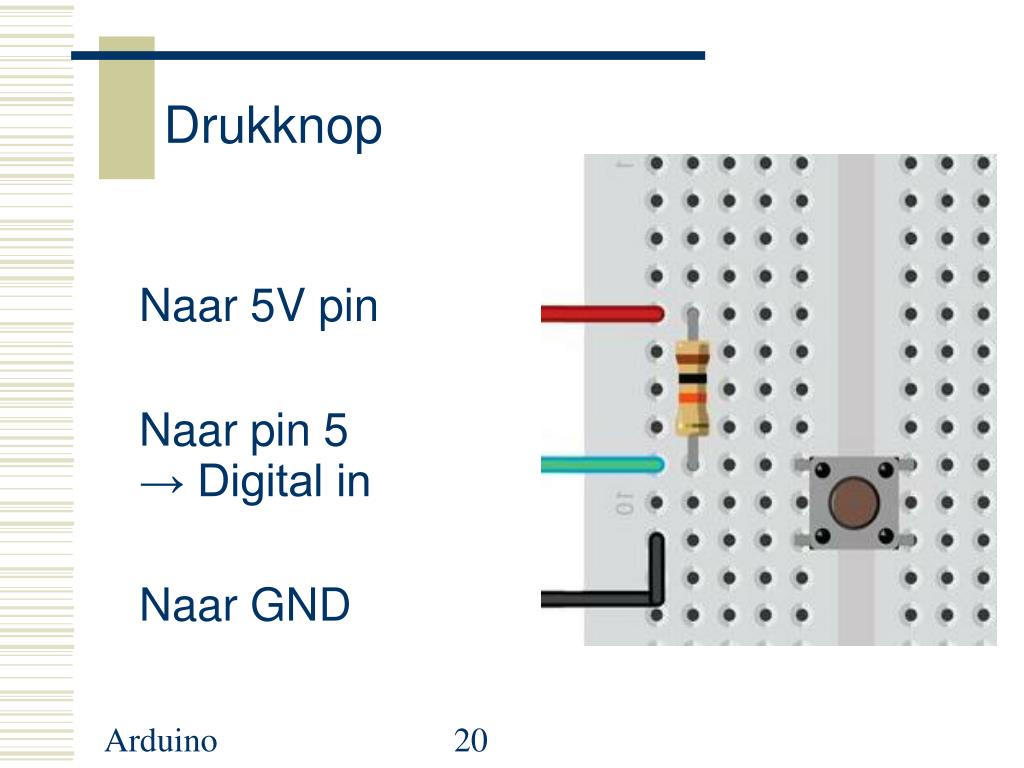

  20. Arduino Drukknop Naar 5V pin Naar pin 5→ Digital in Naar GND

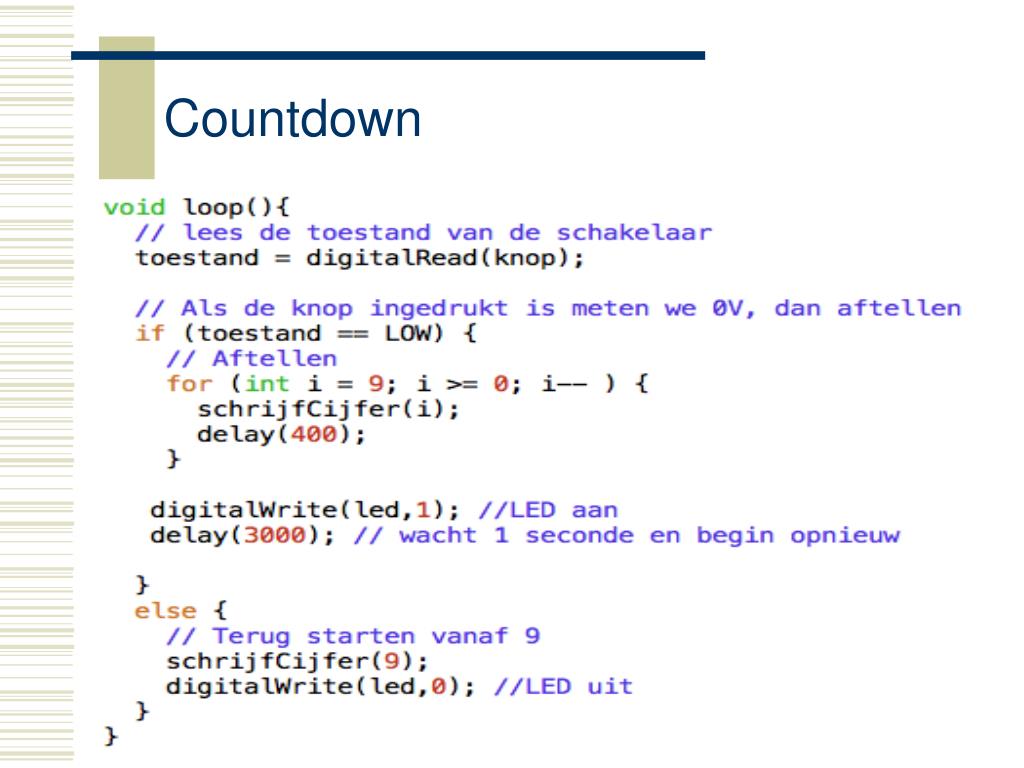

  21. Arduino Countdown

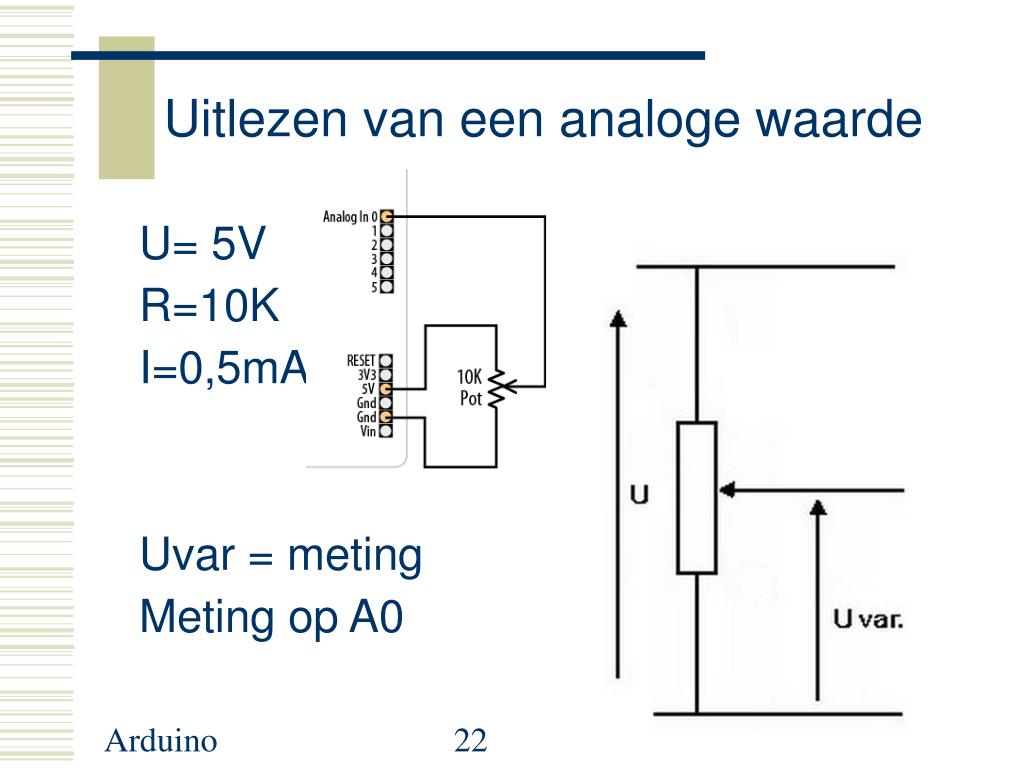

  22. Arduino Uitlezen van een analoge waarde U= 5V R=10K I=0,5mA Uvar = meting Meting op A0

  23. Arduino Arduino: analogRead() analogRead() leest de analoge waarde op een pin, 0V=0 → 5V=1023 Dus 5/1023 = 4,9mV per eenheid Syntax: analogRead(pin) Geeft terug: integer tussen 0 en 1023 Voorbeeld: Herschalen naar 0 tot 9: integer deling door 110

  24. Arduino Countdown vanaf potentiometer waarde
