ViewPoint 8620 MCU. ISSUE 1.0. 前 言. ● 8620(E) 是基于全交换体系结构的的电信级 MCU ,可同时支持 E1 、 V35 、 ISDN 、 IP 等终端接入。 ● 8620 定位的客户主要是运营商或对效果要求很高的专网用户。 ● 8620E 是在 8620 的基础上进行了紧凑型设计,集中了 8620 的所有功能。定位的客户主要是专网用户及小容量多种接入的需求场所。. 目 标. 学习完此课程,您将会: 掌握 8620(E) 的组成 , 功能和特性 掌握安装 , 调测 , 配置整个系统 掌握维护 8620(E) 的问题处理流程.

almira
Télécharger la présentation

ViewPoint 8620 MCU

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. ViewPoint 8620 MCU ISSUE 1.0

  2. 前 言 ●8620(E)是基于全交换体系结构的的电信级MCU,可同时支持E1、V35、ISDN、IP等终端接入。 ●8620定位的客户主要是运营商或对效果要求很高的专网用户。 ●8620E是在8620的基础上进行了紧凑型设计,集中了8620的所有功能。定位的客户主要是专网用户及小容量多种接入的需求场所。

  3. 目 标 学习完此课程,您将会: • 掌握8620(E)的组成,功能和特性 • 掌握安装,调测,配置整个系统 • 掌握维护8620(E)的问题处理流程

  4. 内容介绍 第1章 8620(E)概述 第2章 8620(E)安装配置指南 第3章 8620(E)维护指南 第4章 FAQ

  5. 内容介绍 • 第1章 8620(E)概述 • 1.1 8620(E)系统基本组成 • 1.2 8620(E)功能描述 • 1.3 8620(E)单板功能 • 1.4 8620(E)接入能力

  6. 1.1 8620(E)系统基本组成 • 本地管理台 • 8620 • 传输网络 • 视讯终端 通过管理台实现人工方式开会,但不能支持主叫呼集功能。

  7. 1.1 8620(E)系统基本组成 8620 本地管理台 • 本地管理台 • 8620 • ISDN传输网络 • 视讯终端 N*PRI PSTN网络 4*BRI 4*BRI 4*BRI 4*BRI 8066 8036 8066 8066 IP BRI PRI 通过管理台实现人工方式开会,但不能支持主叫呼集功能。

  8. 1.1 8620(E)系统基本组成 RM、SwitchCentre、SwitchManager、 本地管理台 • RM、GK&GKM • 本地管理台 • 8620 • 传输网络 • 视讯终端 8620 E1/ISDN/V.35/IP …… 终端 支持主叫呼集功能,视讯业务实现自动化。

  9. 1.1 8620(E)系统基本组成 • 本地管理台 • 8620E • 传输网络 • 视讯终端 通过管理台实现人工方式开会,但不能支持主叫呼集功能。

  10. 1.1 8620(E)系统基本组成 RM、SwitchCentre、SwitchManager、 本地管理台 • RM、GK&GKM • 本地管理台 • 8620E • 传输网络 • 视讯终端 8620E E1/ISDN/V.35/IP …… 终端 支持主叫呼集功能,视讯业务实现自动化。

  11. 1.2 8620(E) 功能描述 8620 本地管理台 电视墙 N*PRI N*E1 IP网络 PSTN网络 租用E1线路 PSTN 电话机 4*BRI 4*BRI 8066 8036 8066 8066 8066 8066 IP E1 视频信号 BRI PRI

  12. 1.2 8620(E)功能描述

  13. 1.2 8620(E)功能描述

  14. 1.3 8620(E)单板功能

  15. 1.3 8620(E)单板功能  主控框是8620 MCU的核心部分,完成视频切换、音频混合、数据处理、多点控制等绝大部分系统功能,并控制其他各框的工作。主控框是必配框。

  16. 1.3 8620(E)单板功能 MMPU板(主处理板) MMPU板是MCU的核心单元,负责视频、音频、数据、信令等信息交换处理,并执行本地管理台的控制命令,具体包括呼叫处理、数据会议、多路音频混音处理、视频交换处理、系统时钟、会议控制等功能。 MCU中至少配置1块MMPU板。最多配置2块,采用主备用工作方式,左侧板为主,右侧板为备。主/备用MMPU板工作于同步状态,当系统检测到主MMPU板工作异常时,自动切换到备用MMPU板。

  17. 1.3 8620(E)单板功能 MMPU板(主处理板) 经常用到, 恢复到缺省 IP:10.14.3.14 的拨码开关位置 注意:S4的第二位拨到ON,恢复缺省IP地址:10.14.3.14

  18. 1.3 8620(E)单板功能 FAPU单板(帧及语音处理板) 负责H.221组帧/解帧及语音编解码处理,分为:FAPU1、FAPU2、FAPU3、FAPU4四种板分别提供8、16、24、32用户处理能力。 注意:FAPU板为MCU必配单板。

  19. 1.3 8620(E)单板功能 BOND单板(ISDN绑定协议处理板)   用于ISDN接口终端码流的绑定协议处理,分为BOND1、BOND2、BOND3、BOND4四种板分别提供32、64、96、128个ISDN终端码流的绑定协议处理能力。 注意:当有ISDN终端用户接入时,需要配备BOND板。

  20. 1.3 8620(E)单板功能 ME16板(16路E1线路接口板) 完成16路E1信号的接收、发送、交换、HDLC链路控制以及复用/解复用功能,对各路E1信号和HDLC链路信号进行时隙交换、复用/解复用、串/并和并/串转换,并对帧信号及时延进行调整等功能。 每块ME16板支持16路E1(或PRI)接口接入。每配置一块ME16板,需附加一块后驱动板(DRC板)。 注意:ME16板是MCU的必配板

  21. 1.3 8620(E)单板功能 75欧姆E1电缆

  22. 1.3 8620(E)单板功能

  23. 1.3 8620(E)单板功能 MVPA板(视频协议/速率适配板) 用于会议中不同速率终端适配(如2Mbit/s速率终端与384kbit/s速率的终端加入同一会议),或用于不同协议终端适配(如视频采用H.261协议的终端与采用H.263协议的终端加入同一会议)。 每块MVPA板提供一路解码通道,一路编码通道,只能提供一路单方向的适配。

  24. 1.3 8620(E)单板功能 多画面框提供多画面组合及速率/视频协议适配功能,可根据需要选配。8620 MCU最多可提供48路子画面处理和12路多画面组合,或者24路速率/视频协议适配能力。该框为选配框。

  25. 1.3 8620(E)单板功能 IOMX板(接口复用/解复用处理板) 提供多画面框与主控框的接口,处理多画面框与主控框之间控制信息、图像、数据、时钟等信号的传送。

  26. 1.3 8620(E)单板功能 MPSP板(子画面处理板) 每块MPSP板提供2路解码通道和2路本地视频输出,每框最多选配8块,提供16路子画面处理。

  27. 1.3 8620(E)单板功能 MPCP板(组合画面处理板)     每框最多选配2块MPCP板,每块MPCP板提供2路组合画面处理能力,每路最多可以将16个子画面(需8块MPSP板进行解码)组合成1路组合画面。

  28. 1.3 8620(E)单板功能    接口框提供V.35终端和IP终端接入能力,可根据需要选配,最多可配置4框,接入96个V.35终端或128个IP终端。接口框根据需要选配.

  29. 1.3 8620(E)单板功能 MCTL板(接口框控制板) MCTL板负责管理接口框的其他单板,担负接口框与主控框通信的任务。 MCTL板可配置2块,固定安装在接口框8、9槽位,两块板处于主/备用工作方式。一般位于槽位8的MCTL板为主用,位于槽位9的MCTL板为备用,当系统检测到主用MCTL板工作异常时,启动主/备用倒换。

  30. 1.3 8620(E)单板功能 MV35板(V.35接口板)    每块MV35板提供2路V.35接口,每框最多可配置12块,可配置在2、3、4、5、6、7、10、11、12、13、14、15槽位。    每配置16块MV35单板,需占用1块ME16单板。

  31. 1.3 8620(E)单板功能 MIPU板(IP线路接入处理板) MIPU板是H.323终端的接入处理板。8620MCU提供两种型号的MIPU板VC01和VC11两种(从拉手条左侧标签上可以看到型号标识别) 。

  32. 1.3 8620(E)单板功能 MDPU板(大容量数据会议处理板) MDPU板是大容量数据会议处理板,使 MCU单机数据会议容量达到8Mbit/s。

  33. 1.3 8620(E)单板功能 PWS(二次电源板) PWS板是二次电源板,为框内单板供电,输入是DC -48V,输出5V/60A,功率可达300W。当板内出现异常情况时,PWS板发出声光告警信号,同时将告警信息上报给本地管理台。每框可配置2块PWS板,采用负荷分担方式工作。 注意:二次电源PWS与其他的单板不同,不能显示二次电源的实际状态,只要有1块PWS电源则在本管上显示两块,左右分别一块PWS 。两块PWS的作用是主备的作用,但如果有两块PWS电源只要有一块出现告警则在本管上就能显示出来.

  34. 1.3 8620(E)单板功能 MSTU板(155M SDH接口板) MSTU板支持63路E1接入,通过单板上的155M电口或光口,用电缆(≤70m)或光缆(≤30km)直接接到SDH设备上。

  35. 1.3 8620(E)单板功能 8620E包括电源模块、单板插框、风扇模块、系统监控模块、配电框模块等。单板插框中可放置18块单板 。

  36. 1.3 8620(E)单板功能 8620E电源模块 8620E MCU选用如下图所示的交流电源模块供电,最多可以配置三个电源模块。可根据需要选配(有一个就能正常工作)。

  37. 1.4 8620(E)的接入能力  • 8620单机最多可接入64个E1、96个V.35、128个IP或128个ISDN终端。 • 8620E单机最多可接入63个E1、8个V.35、32个IP或64个ISDN终端。 为什么?

  38. 1.4 8620(E)的接入能力 8620E 的多画面 8620E最多可以进行8画面的解码,允许这些画面进行自由组合,能同时支持2个不同的组合画面。 8620的多画面 8620最多可以进行48画面的解码,允许这些画面进行自由组合,能同时支持12个不同的组合画面。

  39. 1.4 8620(E)的接入能力   每一个带多画面的会议需要1块MPCP板;如果想在电视墙上或组合画面上同时看到N个会场,需要配置N/2块MPSP板。

  40. 内容介绍 第1章 8620(E)的基本知识 第2章 8620(E)安装配置指南 第3章 维护指南 第4章FAQ

  41. 内容介绍 • 第2章 8620(E)安装配置指南 • 2.1 8620(E)的安装配置 • 2.2 8620(E)的升级 • 2.3 本地管理台会议流程

  42. 2.1 8620(E)的安装配置 1) 先安装本地管理台,通过本地管理台设置8620(E)参数。 2) 初次调试,通常需要将MMPU板的拨码开关 S4第2位拨到ON的位置,本地管理台使用缺省的主MMPU(左)的CPU2的IP地址10.14.3.14进行连接。 3) 对新版本的MMPU板需要把单板拔出才能看到拨码开关; 对于老版本的MMPU板拨码开关在拉手条上,无需要拔 出,通常需要将此单板复位或重新启动。 4) 本地管理台与8620(E)建立连接。

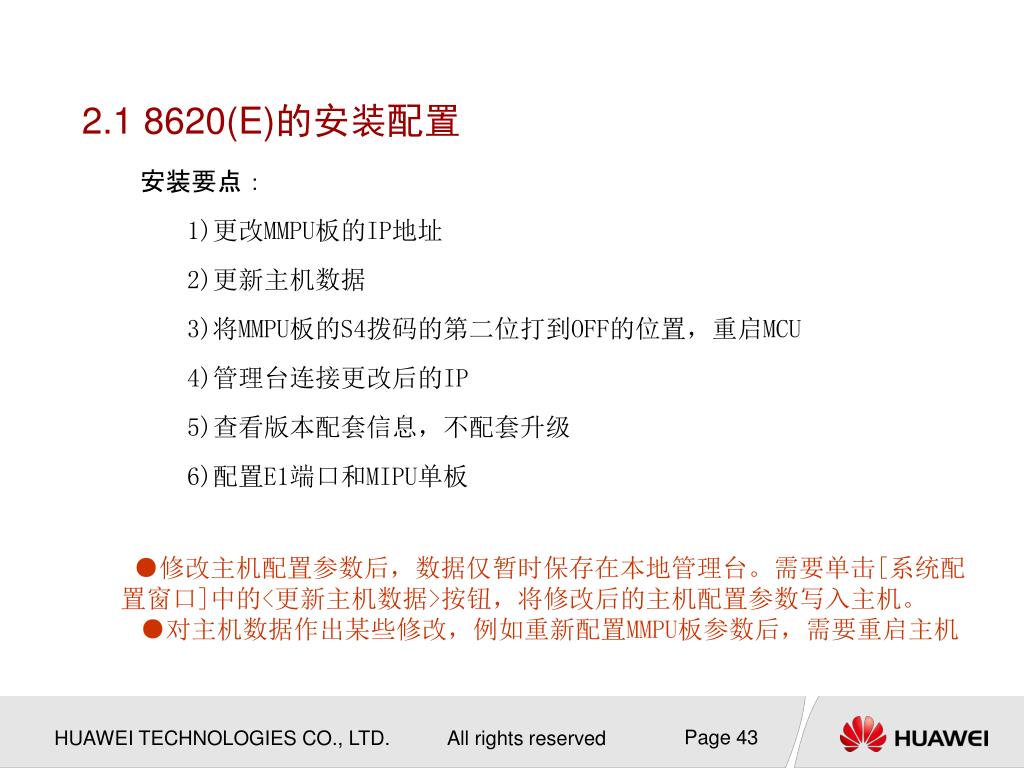

  43. 2.1 8620(E)的安装配置 安装要点: 1)更改MMPU板的IP地址 2)更新主机数据 3)将MMPU板的S4拨码的第二位打到OFF的位置,重启MCU 4)管理台连接更改后的IP 5)查看版本配套信息,不配套升级 6)配置E1端口和MIPU单板 ●修改主机配置参数后,数据仅暂时保存在本地管理台。需要单击[系统配置窗口]中的<更新主机数据>按钮,将修改后的主机配置参数写入主机。 ●对主机数据作出某些修改,例如重新配置MMPU板参数后,需要重启主机

  44. 2.1 8620(E)的安装配置 E1端口配置 在配置ME16板时有个 ‘外部号码’  的选项作用为外部终端可以通过PRI的号码进行呼入会。

  45. 2.1 8620(E)的安装配置 MIPU板配置 火车2以后的版本,当MIPU板没有注册到GK上时,MIPU板告警灯会长亮。召开含有IP会场的会议时会提示“IP资源不足”,解决方法是将GK地址配置为“0.0.0.0”。

  46. 2.2 8620(E)的升级 1)从管理台上查看版本配套信息 2)若不配套,则需要升级软件(如果单板软件与管理台不配套可能导致会议无法成功召开 3)选择智能升级(MMPU, MDPU(MVPA/MPSP/MPCP), FAPU, 4)升级MIPU板(必须使用FTP服务器) 5)升级VC12的MDVP板

  47. 2.2 8620(E)的升级   一般MIPU板升级有两种方法,一种是通过调试器;一种是通过FTP,火车2以前的版本可以通过调试器升级,但火车2及以后的版本只能通过FTP来升级 。

  48. 2.2 8620(E)的升级 TFP升级步骤 1、在FTP服务器上设置好FTP主目录,登陆用户和密码。 2、在主目录下拷贝升级文件。 3、在本地管理台上的高级配置中设置正确的FTP登录的FTP服务器的IP地址、用户名、密码。 4、在本地管理台上单击选中MIPU板,然后单击右侧的升级单板软件按钮 6、重启MIPU板。

  49. 2.2 8620(E)的升级 调试器升级 如用TFP升级不成功。可采用生产调试器对MIPU进行升级,当使用调试器升级的时候实际只是将MIPU板升级到一个中间状态(UPDATE)状态,此时在本地管理台上可以看到。使用DEBUG升级后,需要复位一次单板,当复位单板后若配置了FTP服务器则MIPU板会自动连接FTP服务器再次进行升级直到升级为正常的版本为止。   注意:将MIPU的S3的第一位和第二位打到ON的位置,此时MIPU处于强制加载和恢复默认IP(10.14.0.214)状态。

  50. 2.3 本地管理台会议流程
