  1. TRANSFORMASI2D(2)

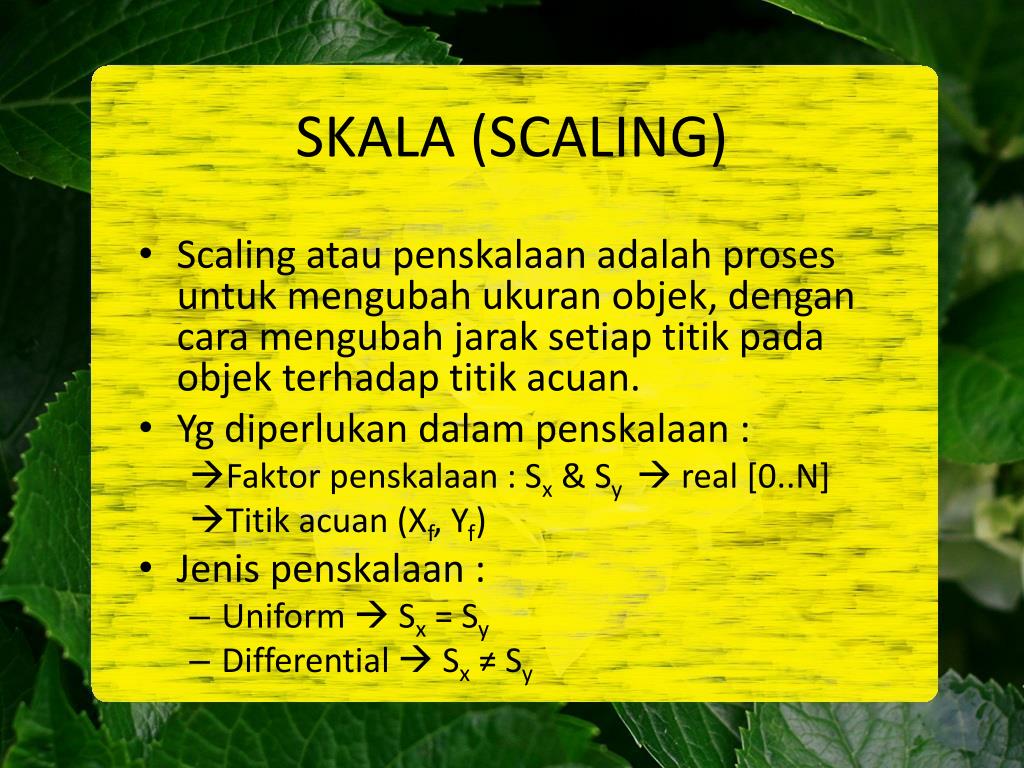

  2. SKALA (SCALING) • Scaling atau penskalaan adalah proses untuk mengubah ukuran objek, dengan cara mengubah jarak setiap titik pada objek terhadap titik acuan. • Yg diperlukan dalam penskalaan : • Faktor penskalaan : Sx & Sy  real [0..N] • Titik acuan (Xf, Yf) • Jenis penskalaan : • Uniform  Sx = Sy • Differential  Sx ≠ Sy

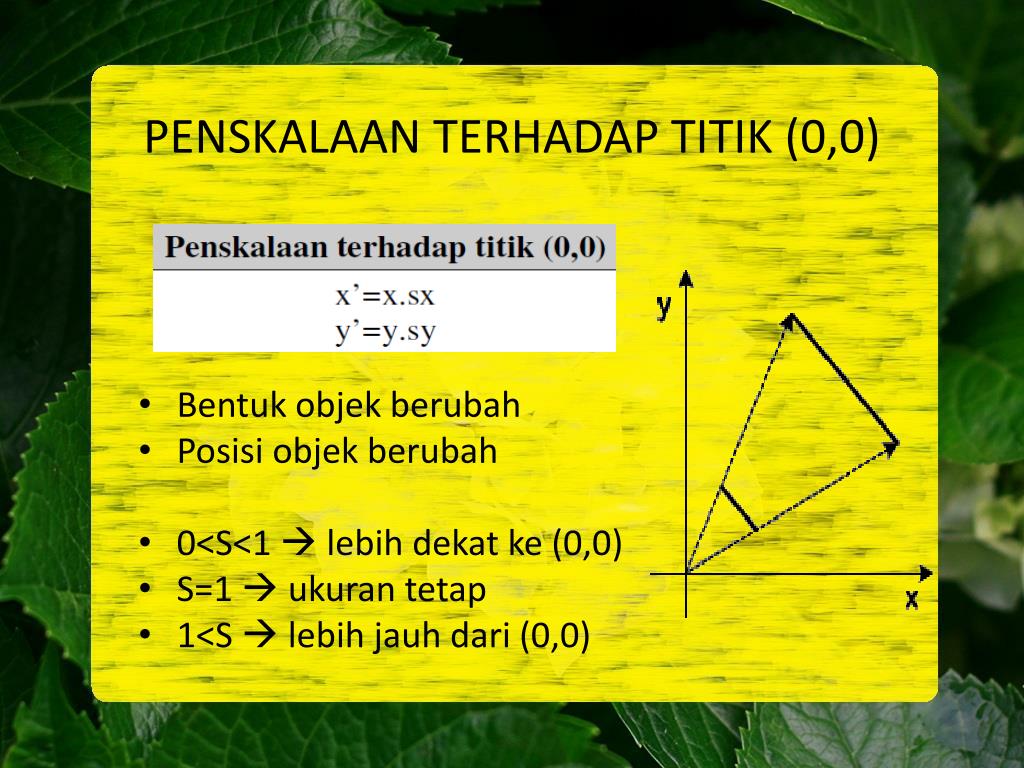

  3. PENSKALAAN TERHADAP TITIK (0,0) • Bentuk objek berubah • Posisi objek berubah • 0<S<1  lebih dekat ke (0,0) • S=1  ukuran tetap • 1<S  lebih jauh dari (0,0)

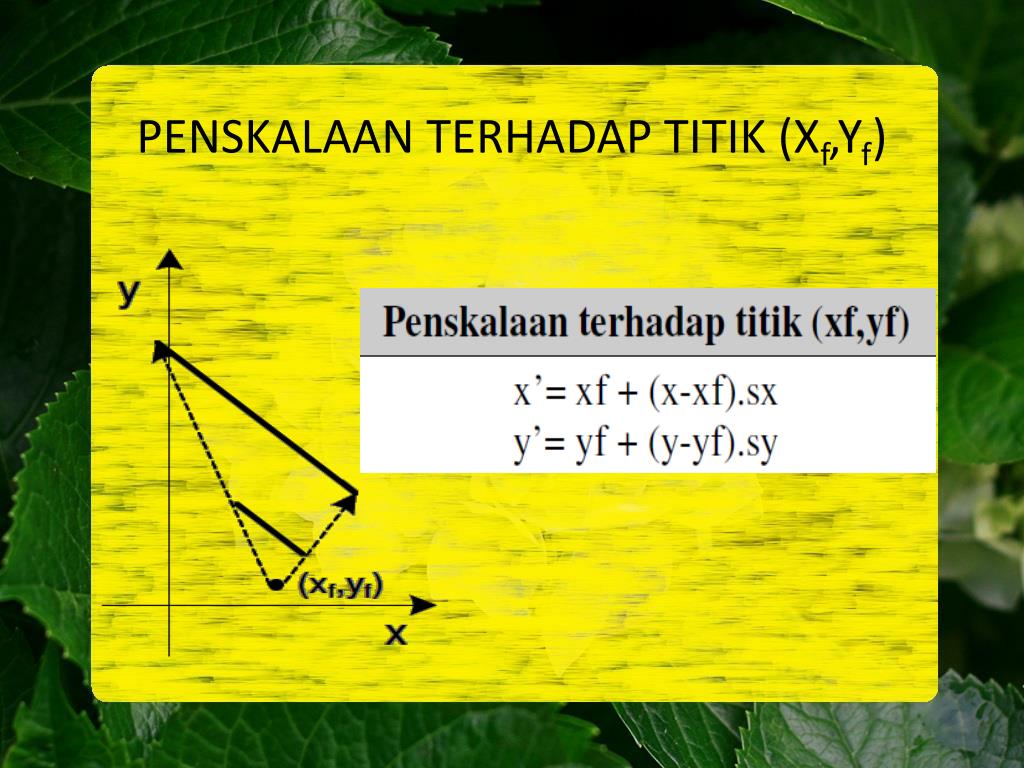

  4. PENSKALAAN TERHADAP TITIK (Xf,Yf)

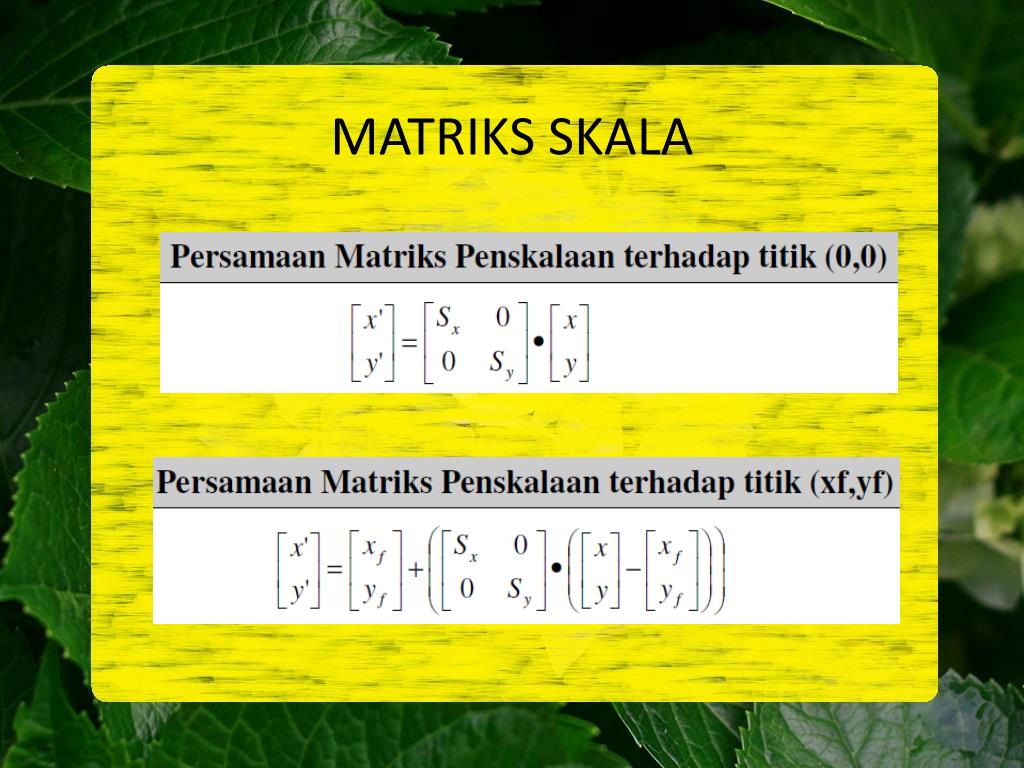

  5. MATRIKS SKALA

  6. CONTOH SOAL • Sebuah garis dengan titik A(15,20), B(25,20) faktor skala (3,3) thd titik (0,0), koordinat hasil skala adalah?

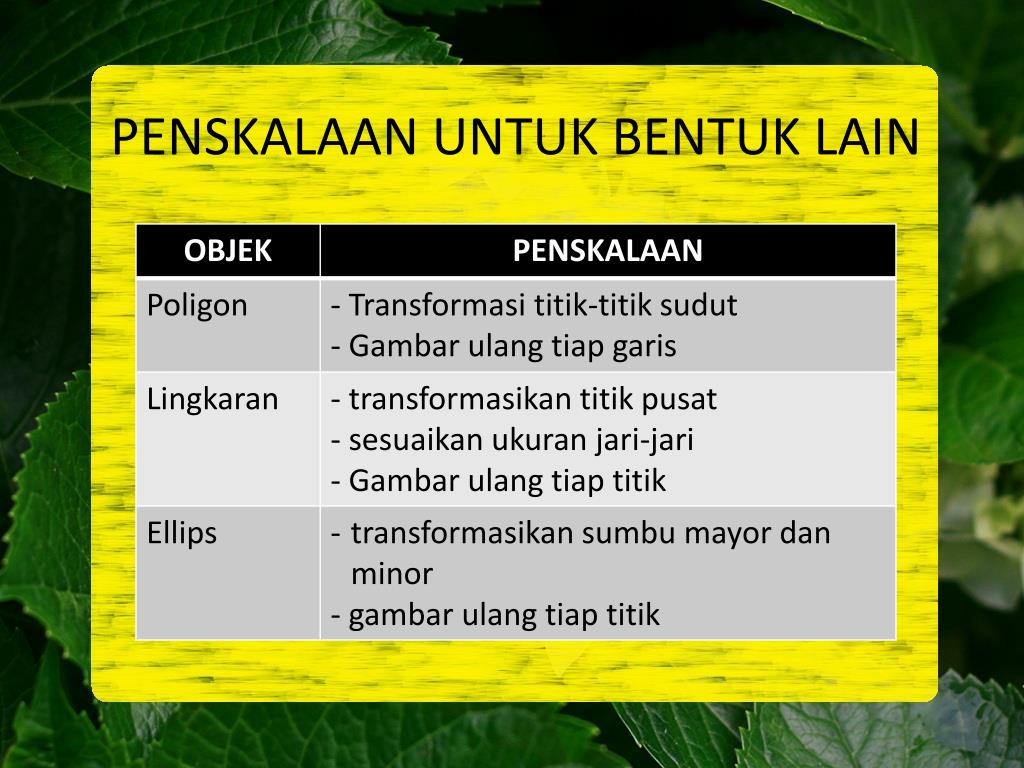

  7. PENSKALAAN UNTUK BENTUK LAIN

  8. REFLEKSI (PENCERMINAN) • Refleksi adalah transformasi yang membuat mirror atau pencerminan dari suatu objek grafis. • Menyalin posisi objek terhadap sumbu acuan

  9. REFLEKSI (PENCERMINAN) Refleksi terhadap sumbu x Refleksi terhadap sumbu y

  10. REFLEKSI (PENCERMINAN) Refleksi terhadap garis y=-x Refleksi terhadap garis y=x

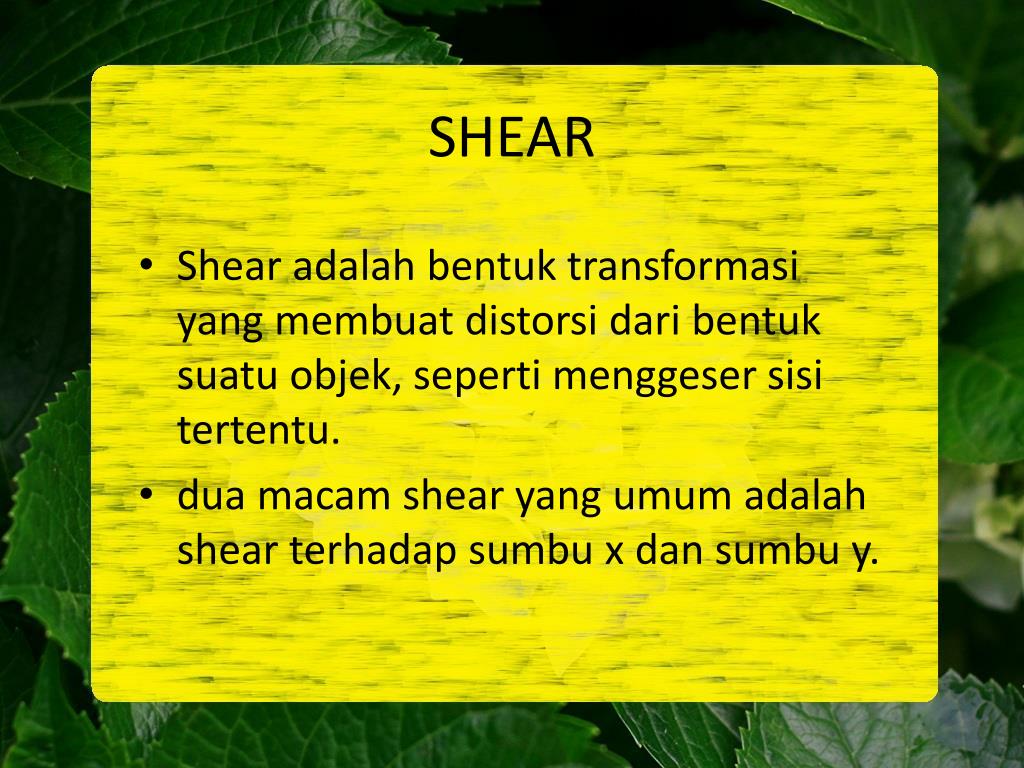

  11. SHEAR • Shear adalah bentuk transformasi yang membuat distorsi dari bentuk suatu objek, seperti menggeser sisi tertentu. • dua macam shear yang umum adalah shear terhadap sumbu x dan sumbu y.

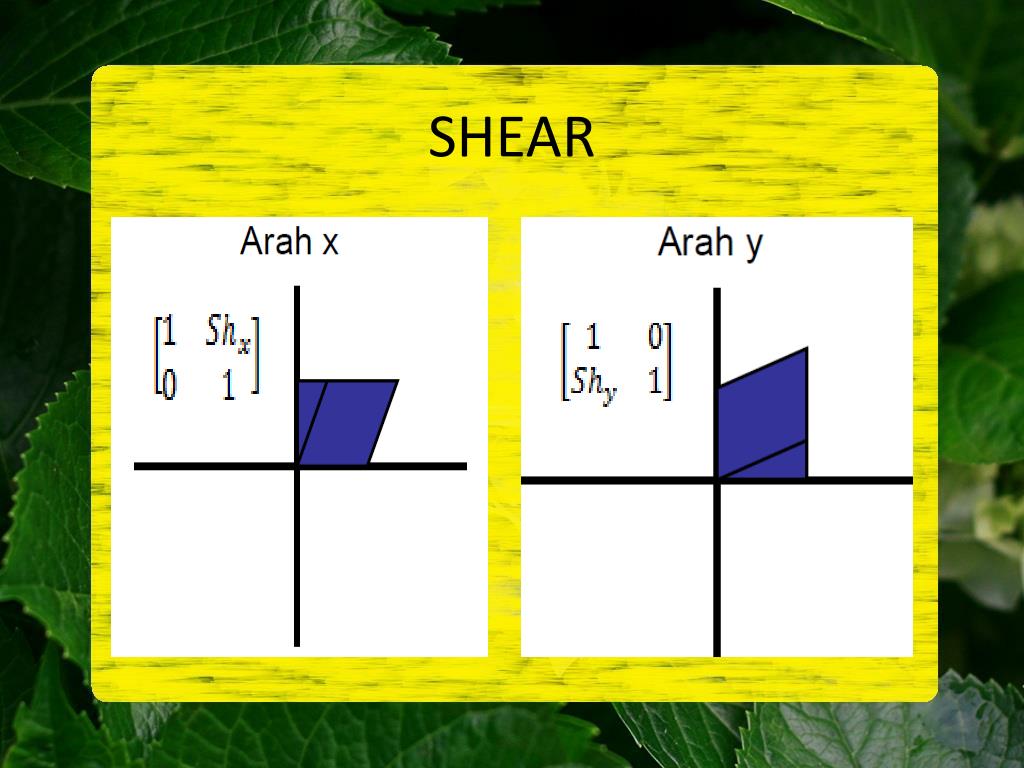

  12. SHEAR
