  1. DrawingAssembly Drawings画 装 配 图 画装配图的步骤 练习题

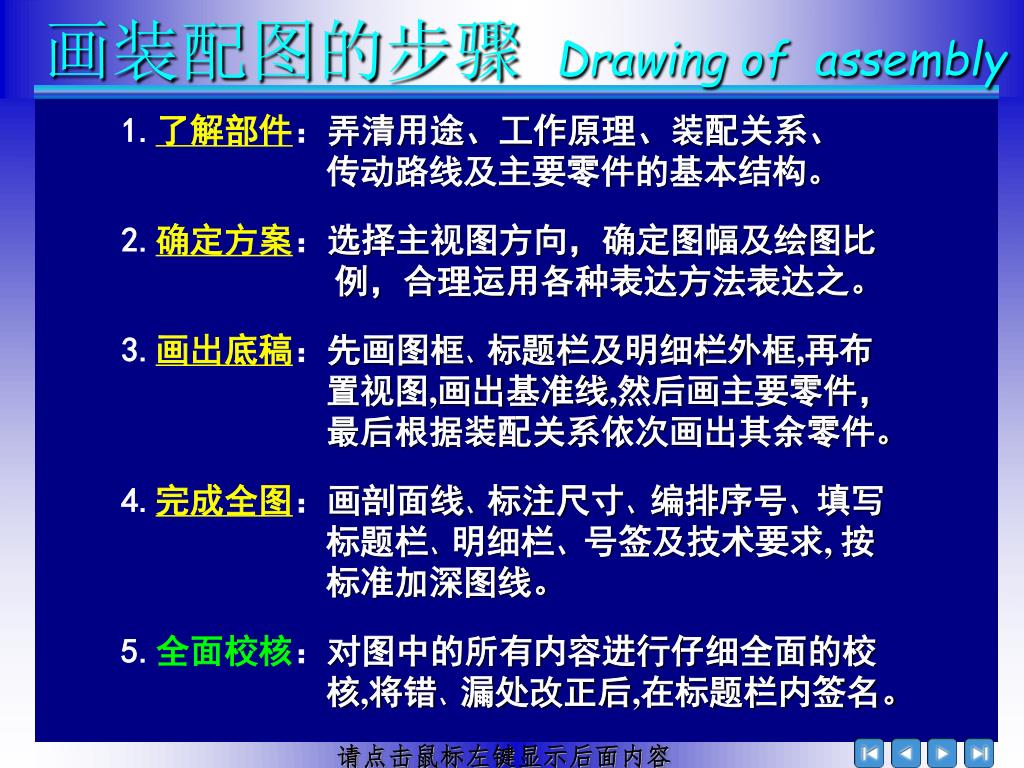

  2. 画装配图的步骤 Drawing of assembly 1.了解部件：弄清用途、工作原理、装配关系、 传动路线及主要零件的基本结构。 2.确定方案：选择主视图方向，确定图幅及绘图比 例，合理运用各种表达方法表达之。 3.画出底稿：先画图框、标题栏及明细栏外框,再布 置视图,画出基准线,然后画主要零件， 最后根据装配关系依次画出其余零件。 4.完成全图：画剖面线、标注尺寸、编排序号、填写 标题栏、明细栏、号签及技术要求, 按 标准加深图线。 5.全面校核：对图中的所有内容进行仔细全面的校 核,将错、漏处改正后,在标题栏内签名。 请点击鼠标左键显示后面内容

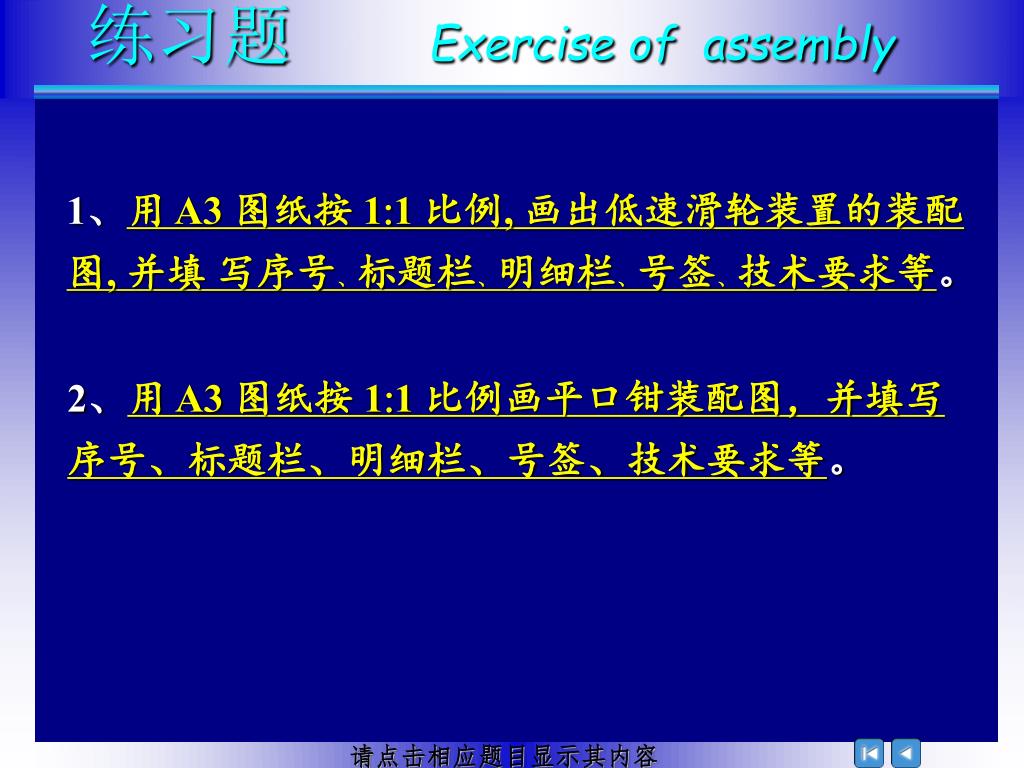

  3. 练习题 Exercise of assembly 1、用 A3 图纸按 11 比例,画出低速滑轮装置的装配 图, 并填 写序号、标题栏、明细栏、号签、技术要求等。 2、用 A3 图纸按 11 比例画平口钳装配图，并填写 序号、标题栏、明细栏、号签、技术要求等。 请点击相应题目显示其内容

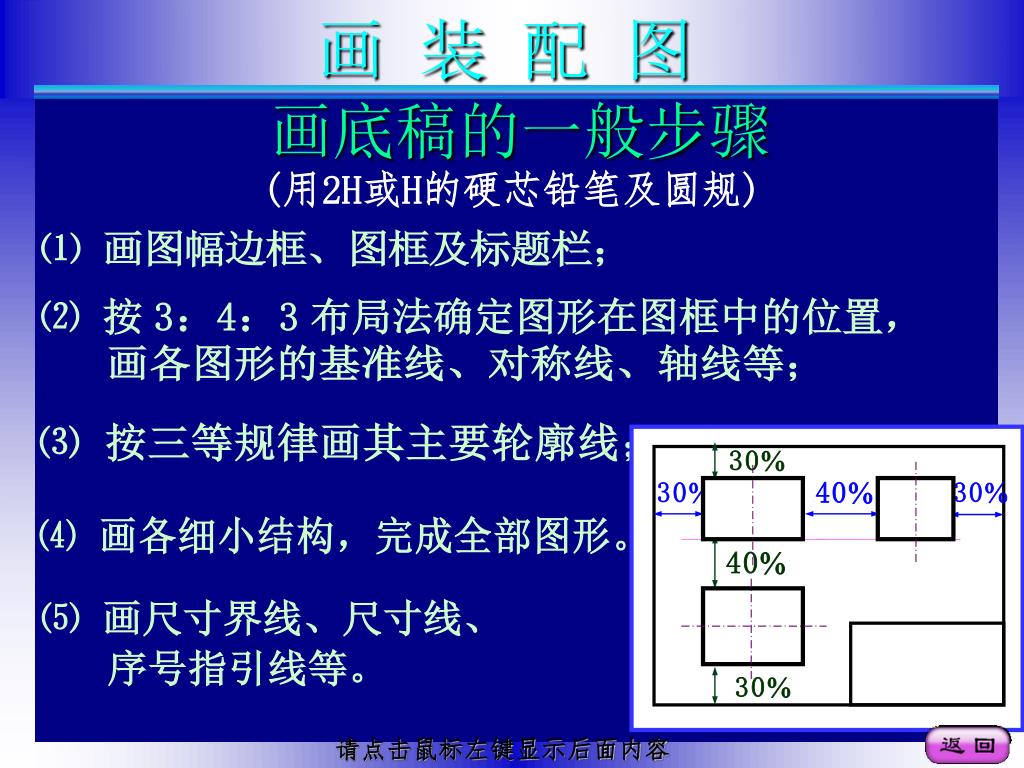

  4. 画 装 配 图 画底稿的一般步骤 (用2H或H的硬芯铅笔及圆规) 请点击鼠标左键显示后面内容

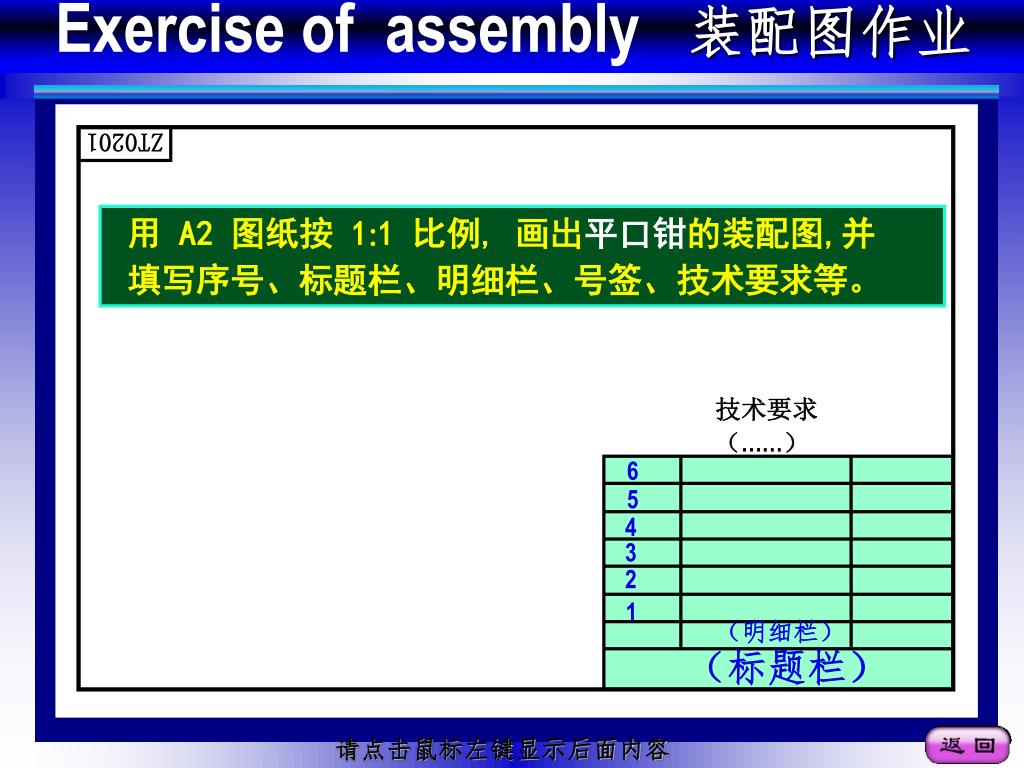

  5. Exercise of assembly 装配图作业 6 5 4 3 2 1 （明细栏） （标题栏） ZT0201 用 A2 图纸按 11 比例,画出平口钳的装配图,并 填写序号、标题栏、明细栏、号签、技术要求等。 技术要求 （……） 请点击鼠标左键显示后面内容

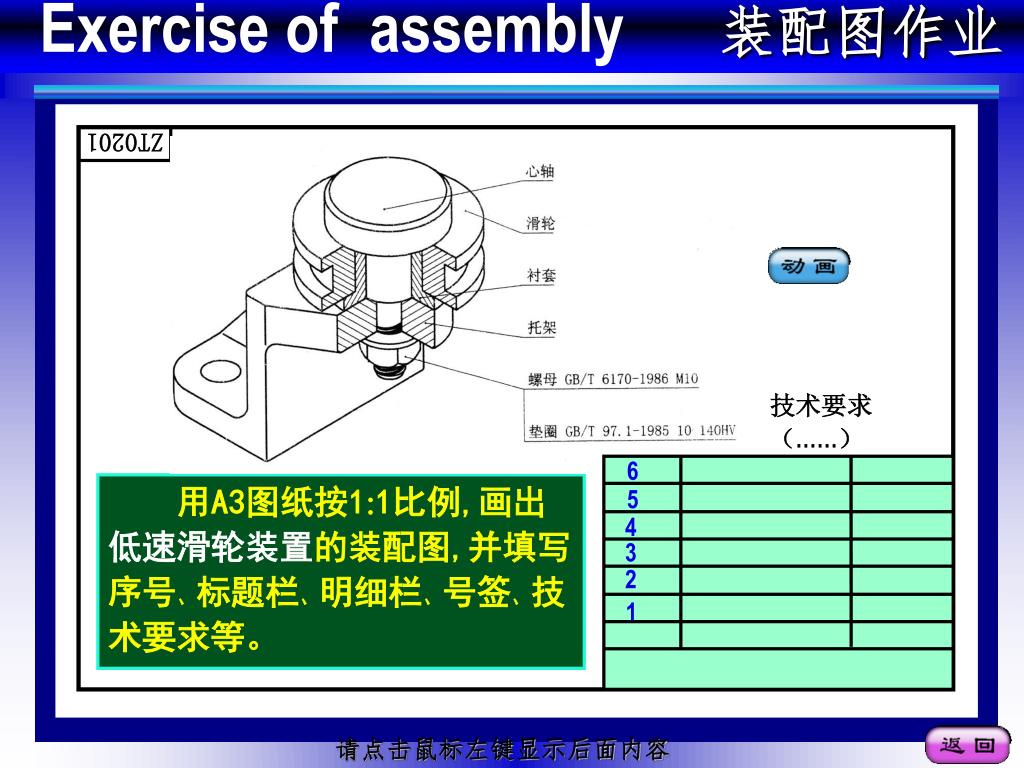

  6. Exercise of assembly 装配图作业 6 5 4 3 2 1 （明细栏） （标题栏） ZT0201 技术要求 （……） 用A3图纸按11比例,画出低速滑轮装置的装配图,并填写序号、标题栏、明细栏、号签、技术要求等。 请点击鼠标左键显示后面内容

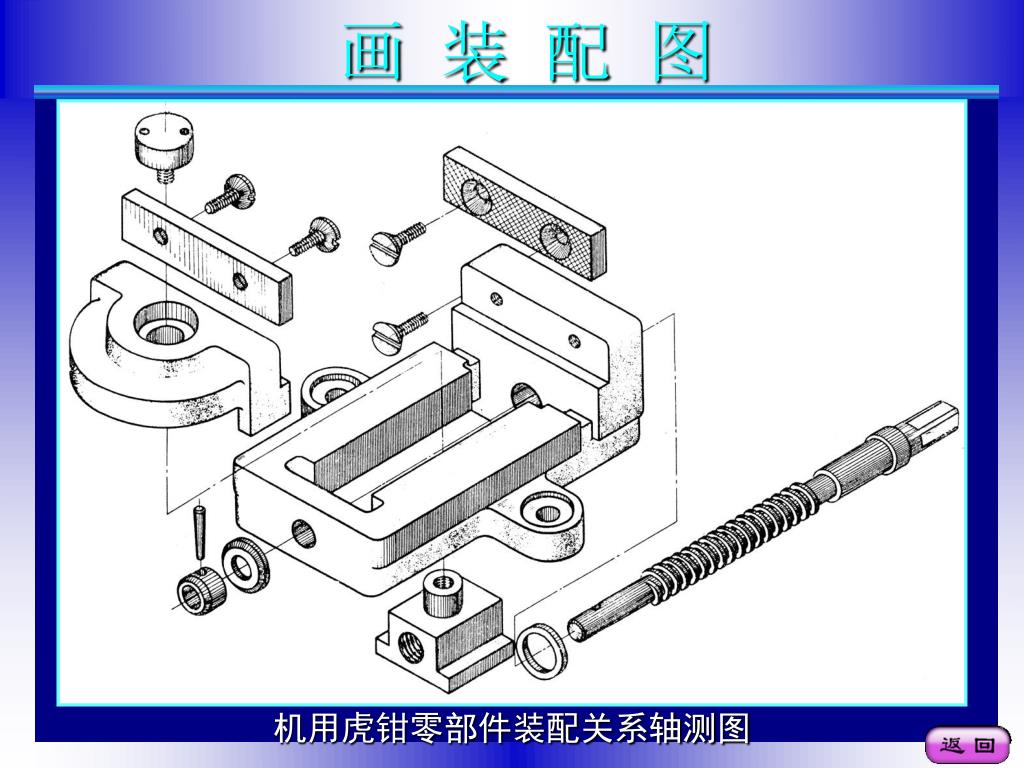

  7. 画 装 配 图 机用虎钳零部件装配关系轴测图

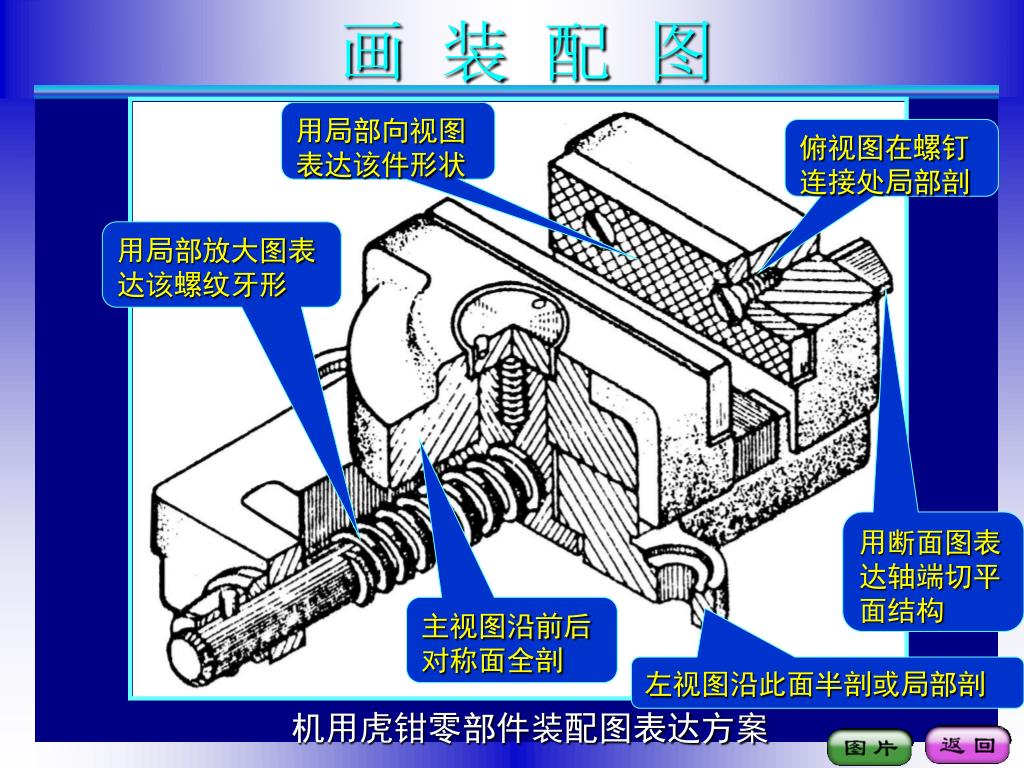

  8. 画 装 配 图 用局部向视图表达该件形状 俯视图在螺钉连接处局部剖 用局部放大图表达该螺纹牙形 用断面图表达轴端切平面结构 主视图沿前后 对称面全剖 左视图沿此面半剖或局部剖 机用虎钳零部件装配图表达方案

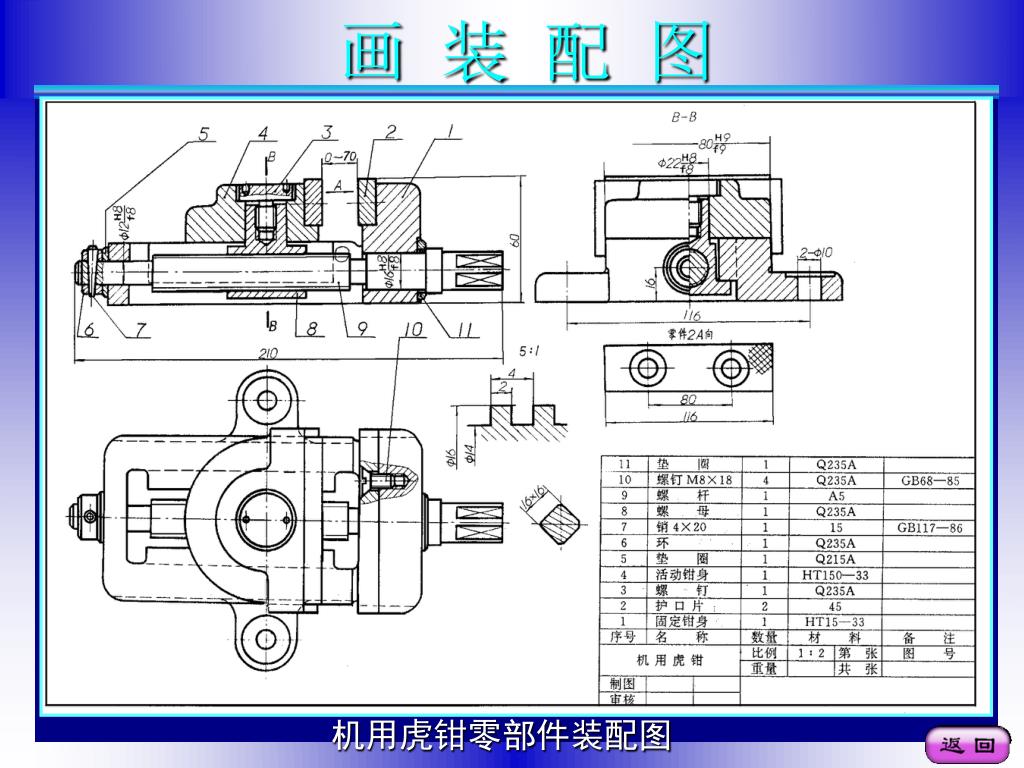

  9. 画 装 配 图 机用虎钳零部件装配图

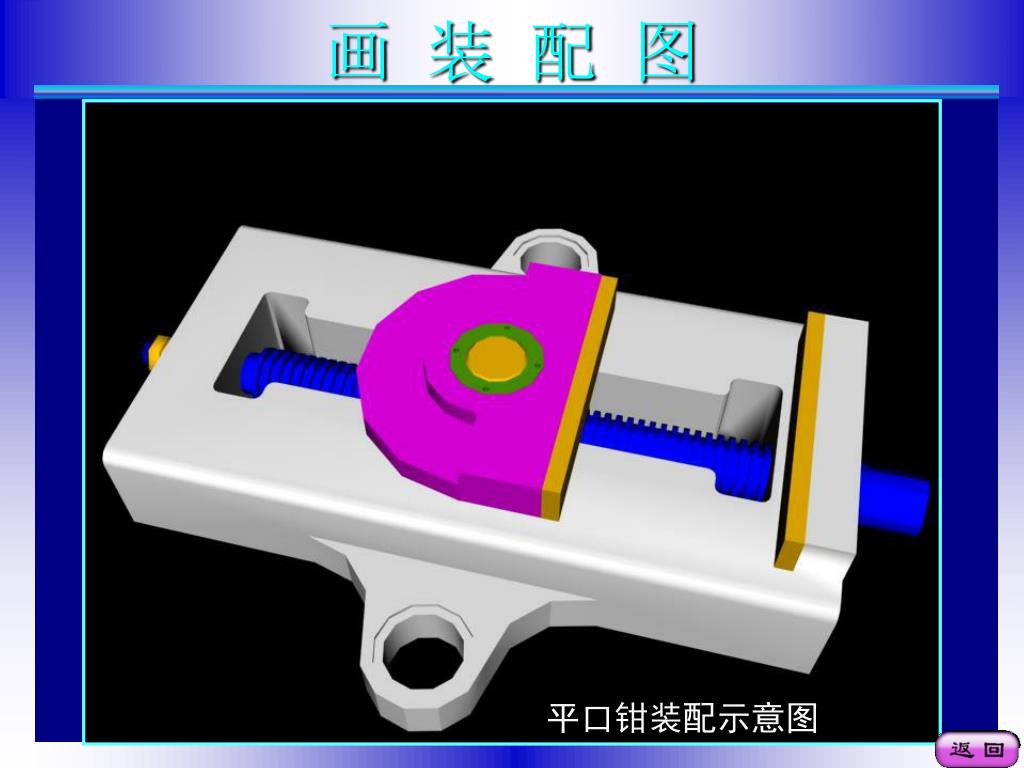

  10. 画 装 配 图 平口钳装配示意图
