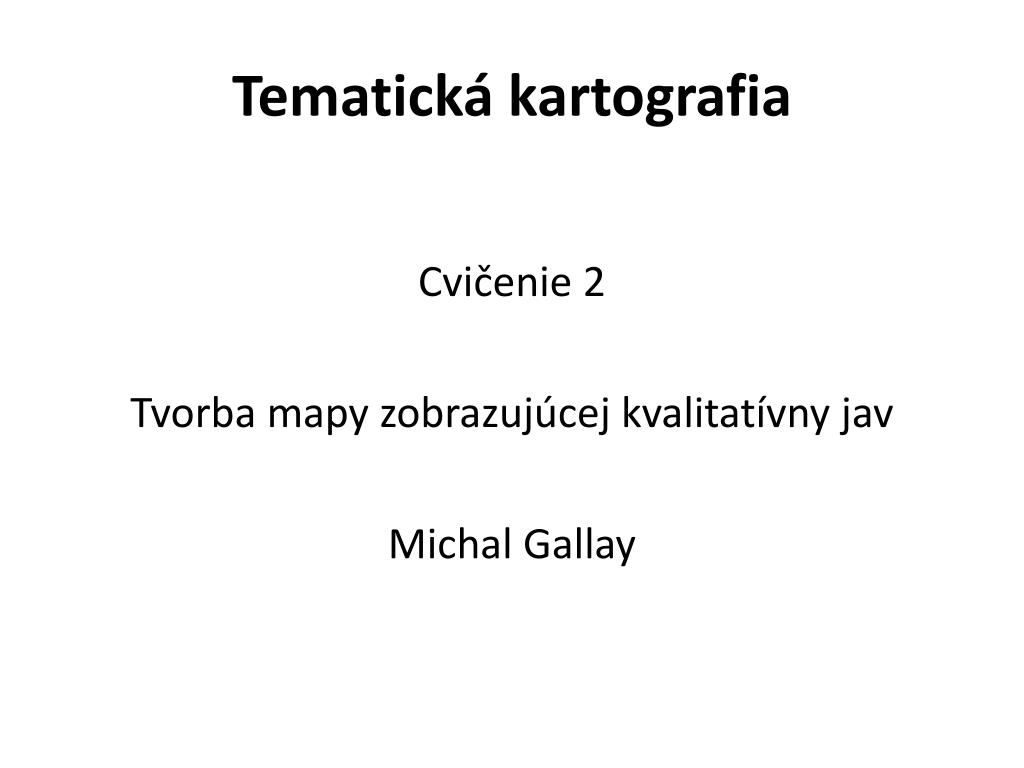

  1. Tematická kartografia Cvičenie 2 Tvorba mapy zobrazujúcej kvalitatívny jav Michal Gallay

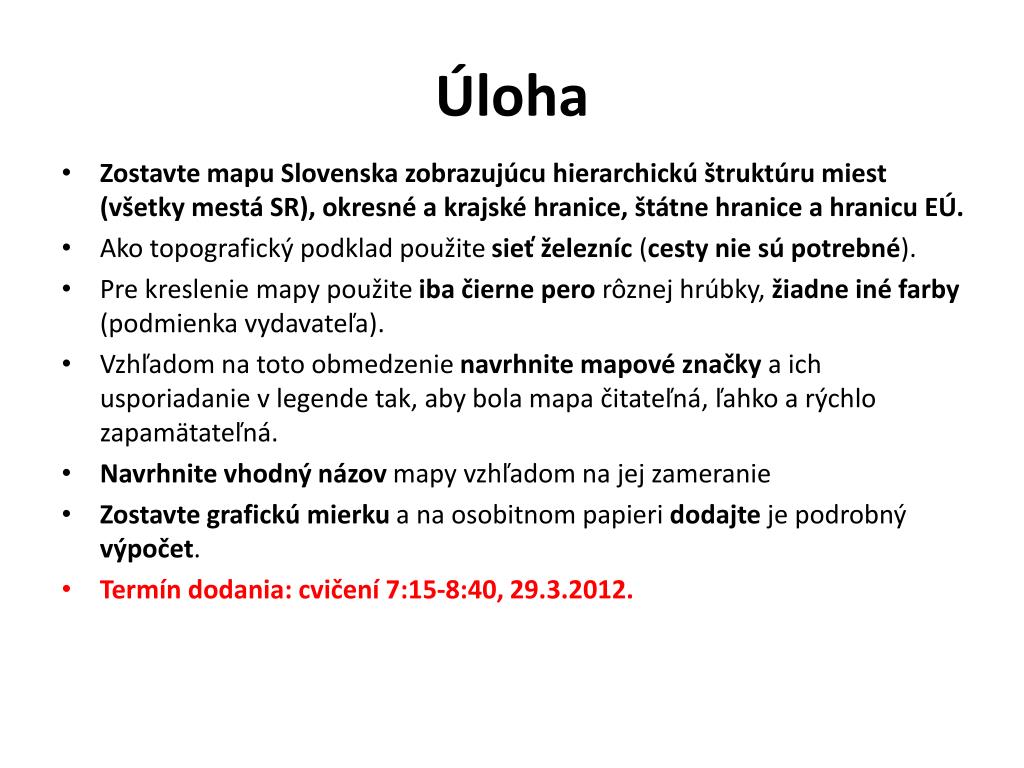

  2. Úloha • Zostavte mapu Slovenska zobrazujúcu hierarchickú štruktúru miest (všetky mestá SR), okresné a krajské hranice, štátne hranice a hranicu EÚ. • Ako topografický podklad použite sieť železníc (cesty nie sú potrebné). • Pre kreslenie mapy použite iba čierne pero rôznej hrúbky, žiadne iné farby (podmienka vydavateľa). • Vzhľadom na toto obmedzenie navrhnite mapové značky a ich usporiadanie v legende tak, aby bola mapa čitateľná, ľahko a rýchlo zapamätateľná. • Navrhnite vhodný názov mapy vzhľadom na jej zameranie • Zostavte grafickú mierku a na osobitnom papieri dodajte je podrobný výpočet. • Termín dodania: cvičení 7:15-8:40, 29.3.2012.

  3. Účel mapy a cieľová skupina • Účelom mapy je vyjadriť administratívne členenie SR, čo by mala rešpektovať voľba znakov pre ich kartografické vyjadrenie. • Cieľovou skupinou je slovenská odborná verejnosť , teda mapa musí byť v slovenskom jazyku, môže obsahovať neštandardné formy vysvetliviek (číslovanie miest namiesto názvov v mape a ich vysvetľujúci zoznam miest na osobitnom liste), voľba znakov nech je skôr jednoduchá ako názorná (napr. obrázkové znaky).

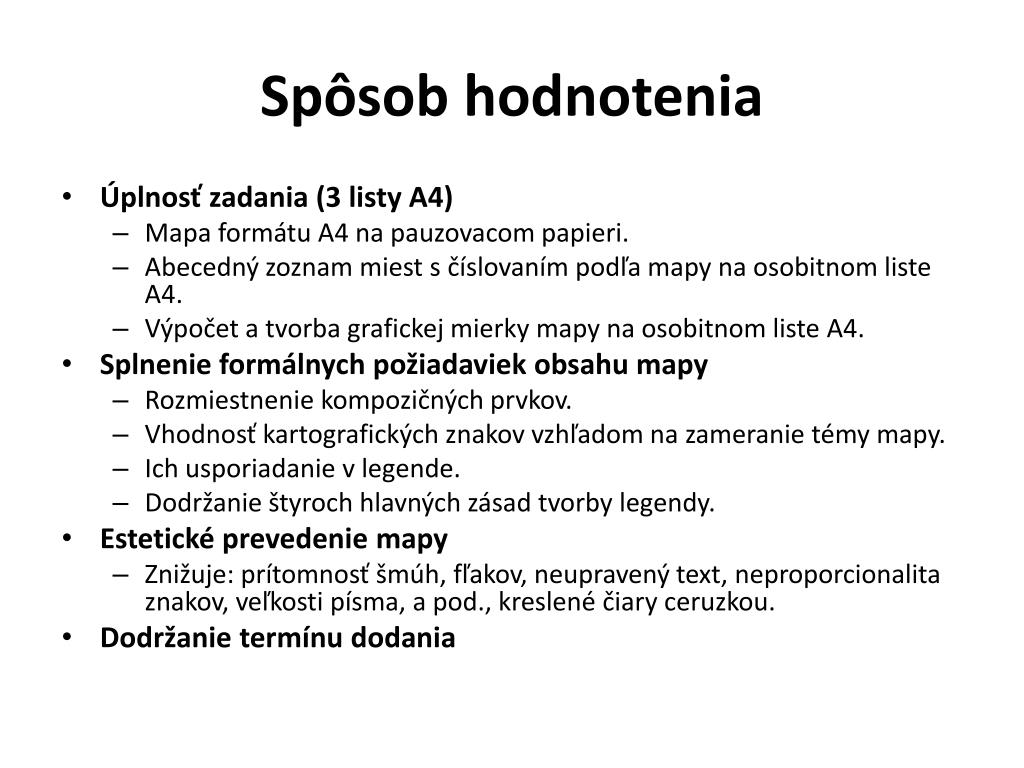

  4. Spôsob hodnotenia • Úplnosť zadania (3 listy A4) • Mapa formátu A4 na pauzovacom papieri. • Abecedný zoznam miest s číslovaním podľa mapy na osobitnom liste A4. • Výpočet a tvorba grafickej mierky mapy na osobitnom liste A4. • Splnenie formálnych požiadaviek obsahu mapy • Rozmiestnenie kompozičných prvkov. • Vhodnosť kartografických znakov vzhľadom na zameranie témy mapy. • Ich usporiadanie v legende. • Dodržanie štyroch hlavných zásad tvorby legendy. • Estetické prevedenie mapy • Znižuje: prítomnosť šmúh, fľakov, neupravený text, neproporcionalita znakov, veľkosti písma, a pod., kreslené čiary ceruzkou. • Dodržanie termínu dodania

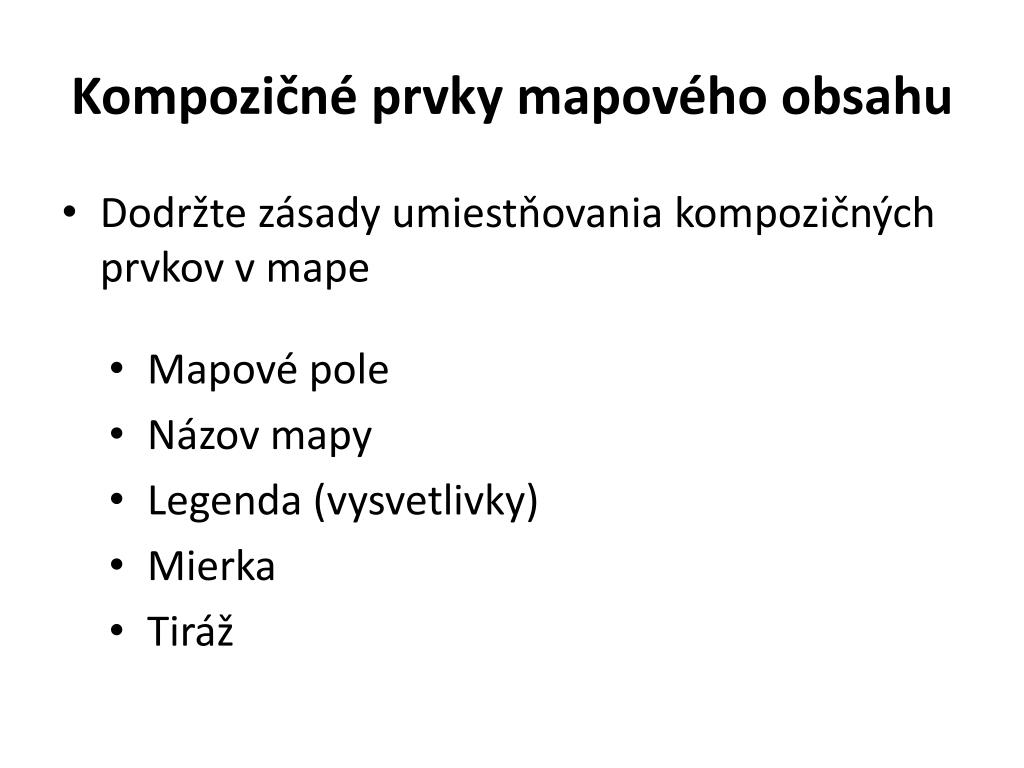

  5. Kompozičné prvky mapového obsahu • Dodržte zásady umiestňovania kompozičných prvkov v mape • Mapové pole • Názov mapy • Legenda (vysvetlivky) • Mierka • Tiráž

  6. Príklady najčastejšieho rozmiestnenia kompozičných prvkov mapy Mapové pole Názov Názov Legenda Mapové pole Legenda Mierka Tiráž Mierka Tiráž Mapové pole Mapové pole Názov Mierka Názov Mierka Legenda Legenda Tiráž Tiráž

  7. Hlavné zásady tvorby legendy mapy • Úplnosť (čo je v mape musí byť aj v legende) • Nezávislosť (jeden znak pre jeden jav) • Usporiadanosť (v legende usporiadať znaky podľa príbuznej témy, napr. znaky pre mestá spolu, pre hranice spolu, atď.), • Zrozumiteľnosť (v jednoduchosti je sila a krása)

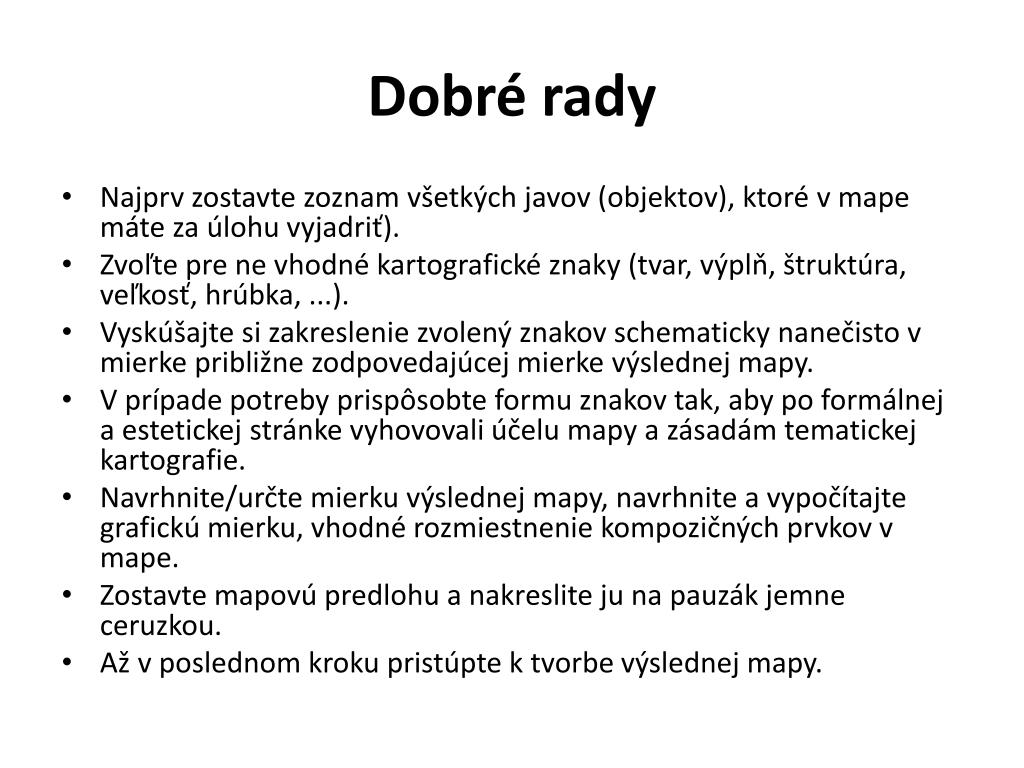

  8. Dobré rady • Najprv zostavte zoznam všetkých javov (objektov), ktoré v mape máte za úlohu vyjadriť). • Zvoľte pre ne vhodné kartografické znaky (tvar, výplň, štruktúra, veľkosť, hrúbka, ...). • Vyskúšajte si zakreslenie zvolený znakov schematicky nanečisto v mierke približne zodpovedajúcej mierke výslednej mapy. • V prípade potreby prispôsobte formu znakov tak, aby po formálnej a estetickej stránke vyhovovali účelu mapy a zásadám tematickej kartografie. • Navrhnite/určte mierku výslednej mapy, navrhnite a vypočítajte grafickú mierku, vhodné rozmiestnenie kompozičných prvkov v mape. • Zostavte mapovú predlohu a nakreslite ju na pauzák jemne ceruzkou. • Až v poslednom kroku pristúpte k tvorbe výslednej mapy.

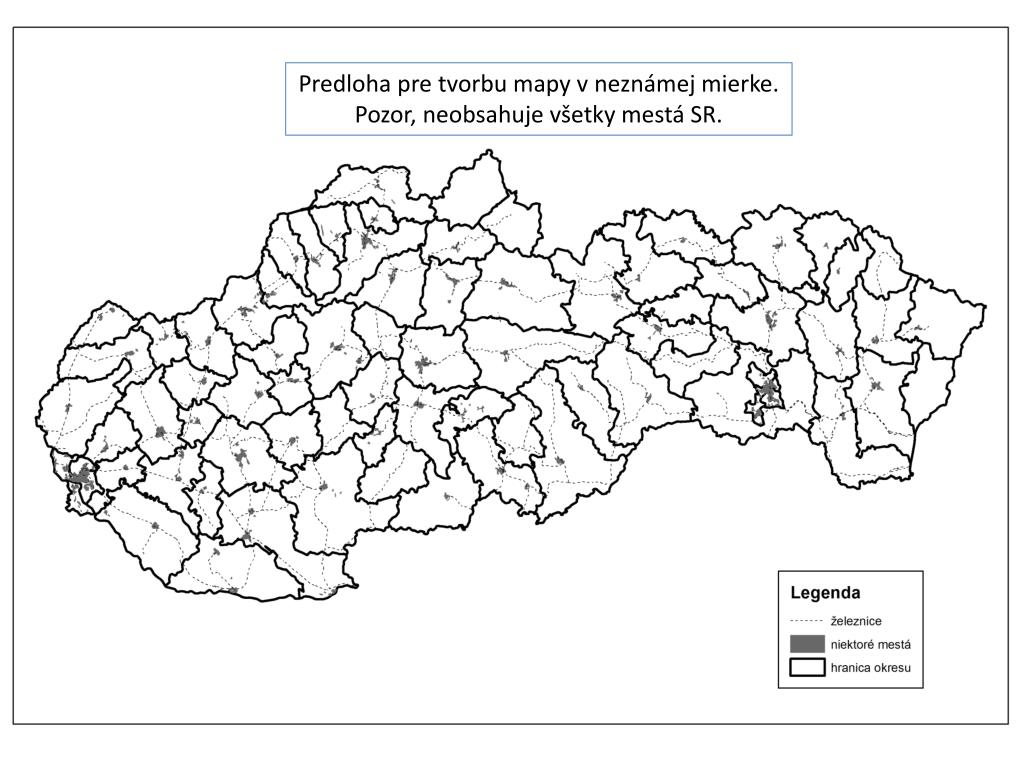

  9. Predloha pre tvorbu mapy v neznámej mierke. Pozor, neobsahuje všetky mestá SR.
