  1. 电 磁 学 朱炯明 上海师范大学 数理信息学院

  2. 电磁学 第一章 静电场的基本规律 第二章 导体周围的静电场 第三章 静电场中的电介质 第四章 恒定电流和电路 第五章 恒定电流的磁场 第六章 电磁感应与暂态过程 第七章 磁介质 第八章 交流电路 第九章 电磁场和电磁波

  3. 第八章 交流电路 • §1. 简谐交流电 • §2. 三种理想元件电压与电流的关系 • §3. 复数法与矢量法 • §4. 复阻抗 • §5. 功率与功率因数 • §6. 谐振现象

  4. i Im o t §1. 简谐交流电 • 稳恒电流（直流）：大小、方向 不变 脉动直流：大小变，方向不变 交变电流（交流）：大小、方向都变化 变化电流 • 简谐交流（正弦交流）：i = Imcos (  t + ) , u ,  • 三要素： • 峰值 Im （有效值 I = Im/ ） • 角频率  （ = 2 / T = 2f ） • 初相  （ 位相  t + ）

  5. 简谐交流电 • 简谐量的特征： • 求导、积分后仍是简谐量 • 任何周期函数可展开为不同频率简谐函数之和 • —— 谐波分析法（傅里哀级数展开） • 记号约定： • 瞬时值：小写 i , u • 有效值：大写 I , U • 峰值：下标 mIm, Um

  6. §2.三种理想元件电压电流的关系 • 一. 概述 • 二. 纯电阻 • 三. 纯电容 • 四. 纯电感

  7. 一. 概述 • 直流时 R对电流有作用 • L 短路 （理想，不计电阻） • C 开路（理想，不漏电） • 交流时 R、L、C 对电流都有作用 • L 自感电动势 • C 充放电 • 研究三种理想元件 i与 u的关系 • i = Imcos (  t + i) • u = Umcos (  t + u) 表现为： (1) U / I = ? (2) u- i = ? 有效值之比 初相之差

  8. i u R u i t 0 二. 纯电阻 • u(t) = i(t) R • 即 •  U = I R u = i • 即 U / I = R u - i = 0

  9. C i u u t 0 i 三. 纯电容 • 左板q = Cu •  I = UCi = u +  / 2 • 即 U / I = 1/C u - i = -  / 2 • 容抗：XC= 1/C 纯电容：电流比电压超前 / 2

  10. L u i 自 u i t 0 四. 纯电感 • L相当于一个无内阻的电源 u(t) = -自(t) •  U = LIu = i +  / 2 • 即 U / I = L u - i =  / 2 • 感抗：XL= L 纯电感：电流比电压落后 / 2

  11. 作业 • p.361 / 8 - 2 - 1, 2, 3

  12. §3. 复数法与矢量法 • 一. 复数基本知识 • 表示法 • 运算 • 二. 复数法 • 三. 矢量法 • 四. 电压电流关系的复数形式 • 纯电阻 • 纯电容 • 纯电感 五. 例题

  13. a = Re() 实部 b = Im() 虚部 +j (a,b) b r +1 0 a 复数表示法 • 代数式：= a + jb • 矢量法：r = |  | 模 • a = r cos • b = r sin  • 三角式：  = r cos + j rsin • 指数式：  = r ej • （欧勒公式：ej = cos + j sin ）

  14. 复数运算 • 加减法： 1  2 = ( a1 a2 )+ j ( b1  b2 ) • （平行四边形法则） • 乘法： • 除法：

  15. 二. 复数法 • 瞬时值： i = Imcos ( t + ) = Re[ Ime j ( t + ) ] • 其中 Ime j ( t + ) • 复有效值 • 定义： • 包含信息：有效值、初相 • 运算步骤： • i, u  的运算结果  i, u的结果 • 实数 复数 复数运算 取实部 • 四条定理：（ Next page ）

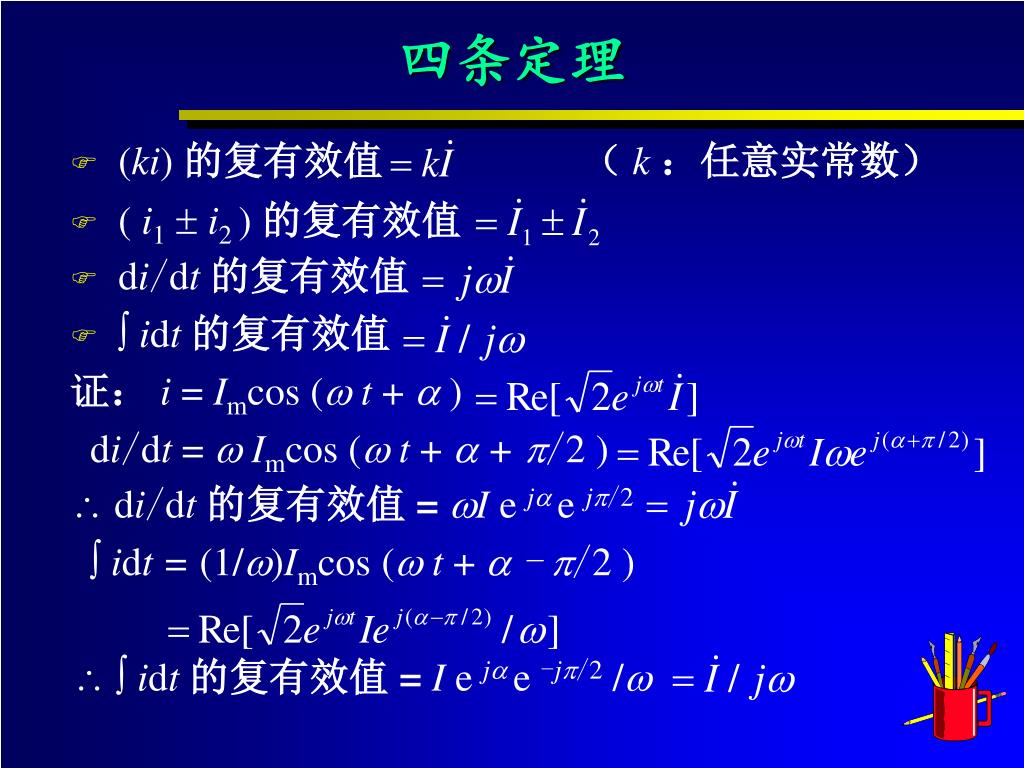

  16. 四条定理 • (ki)的复有效值 （ k：任意实常数） • ( i1 i2 )的复有效值 • di/dt 的复有效值 • idt 的复有效值 • 证： i = Imcos ( t + ) • di/dt = Imcos ( t +  + /2 ) • di/dt 的复有效值 = I e j e j/2 •  idt = (1/)Imcos ( t +  - /2 ) •  idt 的复有效值 = I e j e -j/2 /

  17. +j +1 0 三. 矢量法 • 复有效值 矢量 • 矢量的模 = I（有效值） • 矢量的辐角 = （初相）  • 平行四边形法则 • di/dt 的复有效值 • 矢量 长度为  倍，逆时针转 /2 • idt 的复有效值 • 矢量 长度为 1/倍，顺时针转 /2

  18. 四. 电压电流关系的复数形式 • 纯电阻 • 纯电容 • 纯电感

  19. i u R 0 纯电阻 • 瞬时值： u = i R • 复有效值： • 即 •  U = I R • u = i

  20. C i u 0 纯电容 • 瞬时值： 或 • 复有效值： • 即 • U = I /C • u = i-  / 2 • 实际上 1/jC 已包含了 u, i关系的 • 全部信息（ 即 有效值之比 和 初相之差 ） • 称为 复容抗 - j XC= - j /C

  21. L u i 自 0 纯电感 • 瞬时值： • 复有效值： • 即 •  U = LI • u = i +  / 2 • 复感抗 j XL= jL

  22. i u1 R +j u u2 L +1 0 L R 例题1（p.330/[例1]）(1) • RL串联二端网络的 u与 i的关系。 • 解：u = u1+ u2 指数式： 其中 若已知 i = Imcost 则可得 u = zImcos(t+) z 

  23. 与 同相 比 超前  / 2 0  例题1（p.330/[例1]）(2) • 矢量法： • 先作 • 再作 • 且 U2 /U1= L/R • 再作 • 于是得

  24. u1 u2 R u ~ L 例题2（p.332/[例2]） • 日光灯：灯管R，镇流器 L，串联，电源 220 伏， • 灯管 U1 =110 伏，求镇流器 U2 。 • 解：  U22 = U2- U12 = 220 2- 110 2 = 3  110 2 

  25. i i2 i1 u 与 同相 比 超前  / 2 R C  0 例题3（p.332/[例3]） • RC并联，求 i1与 i2的关系。 • 解：矢量法 • 并联，先作 且 I2 /I1 = CR i2比i1超前  / 2

  26. 0 例题4（p.332/[例4]） • 例题 3 中， RC并联，求 i与 i1的位相差。 • 解： I2/I1= CR • i2比i1超前 /2 当 R = 138 k = 1.38  10 5  C= 1000 pF = 10-9 F  = 2f = 2  2000 时 CR 1.73   /3（i超前 i1）

  27. §4. 复阻抗 • 一. 理想元件 • 二. 无源二端网络 • 三. 指数式和代数式 • 指数式 • 代数式 • 阻抗三角形

  28. 一. 理想元件 • 纯电阻u = Ri • 纯电容 • 纯电感 • 引进 复阻抗Z使 • Z取决于元件参数 R、L、C和  ，与 U、I无关 • Z 包含了 i , u的关系（ U/I 和u-i）

  29. i i i2 u u i1 二. 无源二端网络 • 或 • 例1：RL 串联 • 例2：RC 并联 i = i1+i2

  30. 三. 指数式和代数式 • 指数式：Z = ze j • z 阻抗 —— 复阻抗 Z的模 •  阻抗角 —— 复阻抗 Z的辐角 • 可见Z 包含了 i , u的关系（ U/I 和u-I） • 代数式： Z = r + j x • r 等值电阻 永远 > 0 但不一定 = R 例如 • x 等值电抗 > 0 电感性网络 < 0 电容性网络 = 0 电阻性网络

  31. Z +j jx +1 0 r 阻抗三角形 • Z = ze j • Z = r + j x z  z x  r

  32. 交流电路定律的复数形式 • 一. 欧姆定律 • 直流： U = IR U = - IR （含源，端压） • 交流： • 串联： Z = Z1 + Z2 + ··· • 并联： • 二. 基尔霍夫定律 • 直流： ( I ) = 0  (  ) =  ( IR ) • 交流：

  33. i2 i3 i1 C L R2 R1 A B C R3 i4 G R4 D ~ 例题（p.336/[例]） • 交流电桥平衡的条件。 • 解：uAC = uAD 同理 又 即 • 称为 Maxwell 电桥, • 用来测电感 L

  34. 作业 • p.362 / 8 - 4 - 3, 5, 6, 15

  35. §5. 功率与功率因数 • 一. 瞬时功率、平均功率和功率因数 • 二. 提高功率因数的意义 • 三. 提高功率因数的方法

  36. 一. 瞬时功率、平均功率和功率因数 • 直流：P = IU 不随时间变化 • 交流：p(t) = i(t)u(t) 瞬时功率 • （对于 f = 50 Hz的交流，感受到的是平均） • 平均功率 • 纯电阻 • 纯电感 • 纯电容 • 任意无源二端网络

  37. p P I u i 0 t T 纯电阻 • 纯电阻： i = Imsin t u = iR p = iu = i2R • 纯电阻：非储能元件，吸收能量  焦耳热

  38. p i u T 0 t 外界能量 磁场能量 并不消耗掉！ 纯电感 • 纯电感：电压比电流超前 /2 • i = Imsin t u = Umsin( t + /2) = Umcos t • 0 T/4 和 T/2  3T/4： • p > 0 吸收能量 储存于线圈中的磁场（ ） • T/4  T/2 和 3T/4T： • p < 0放出能量 磁场消失（ i： Im0 ）

  39. p i u t 0 T 外界能量 电场能量 并不消耗掉！ 纯电容 • 纯电容：电流比电压超前 /2 • u = Umsin t i = Imcos t • 0 T/4 和 T/2  3T/4： • p > 0 吸收能量 储存于电场（） • T/4  T/2 和 3T/4T： • p < 0放出能量 电场消失（ u：  Um0 ）

  40. p u t 0 T i 任意无源二端网络 • u = Umsin t i = Imsin( t -) • （三角公式：cos(- )- cos(+ ) = 2sin sin） • 纯电阻：  = 0 P = IU • 纯电感：  =  /2 P = 0 • 纯电容：  =-  /2 P = 0 cos——功率因数

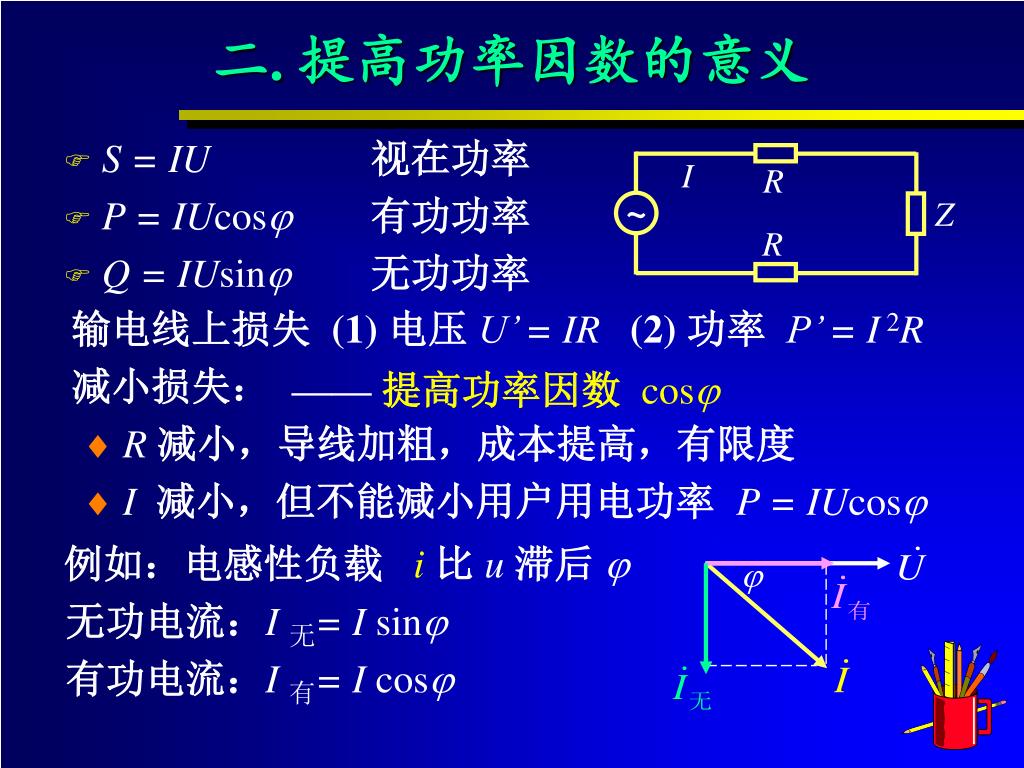

  41. I R ~ Z R 二. 提高功率因数的意义 • S = IU视在功率 • P = IUcos有功功率 • Q = IUsin无功功率 • 输电线上损失 (1) 电压 U’ = IR (2) 功率 P’ = I2R • 减小损失： • R减小，导线加粗，成本提高，有限度 • I减小，但不能减小用户用电功率 P = IUcos —— 提高功率因数 cos • 例如：电感性负载 i比 u 滞后   • 无功电流：I 无= I sin • 有功电流：I 有= I cos

  42. i’ iC i u ’  三. 提高功率因数的方法 • 无功电流：I 无= I sin • 有功电流：I 有= I cos • 则 P = IUcos = I 有U • I 无= I sin 对 P并无贡献 • 但对总电流 I却有贡献 • 从而对输电线上损耗 P’ = I2R有贡献 • 提高功率因数 cos 可减小 I 无 • 电感性网络 并联电容 • cos’ > cos • P = IUcos = I’Ucos’

  43. 作业 • p.365 / 8 - 5 - 1, 5

  44. L C R uR uL uC u 谐振 §6. 谐振现象 • 串联谐振： RLC 串联 • 以 I为参考矢量 UL = UC u 与 i 同相 电阻性 UL > UC u 超前 i 电感性 UL < UC u 滞后 i 电容性

  45. 串联谐振（1） • 电流 • 复阻抗： 阻抗： 电流： 谐振： 电流极大值： RLC串联电路的 固有频率： u () 的频率为 = 0时，I = I 0最大 谐振

  46. 串联谐振（2） • L与 C上的电压 • UL = IL UC = I/C • 谐振：UL0 = I00L UC0= I0/0C 令 则UL0 = QU UC0 = QU • 当R << 0L 时，Q 值很大 ～ 10 2 （有利，有弊） • UL0 = UC0 = QU > U • 品质因数：

  47. I I0 0  0 ~ ~ ~ 串联谐振（3） • 谐振曲线： • 在 R、L、C、U一定时， • I ~ 关系 —— 谐振曲线 • 选择性： • 可用来选择需要的信号 • —— 收音机调谐 • 调节 C 改变 • 当 0调到某一信号频率时 • 如 0 = 1 • 则 I1 >> Ii（ i  1）

  48. 作业 • p.367 / 8 - 7 - 1
