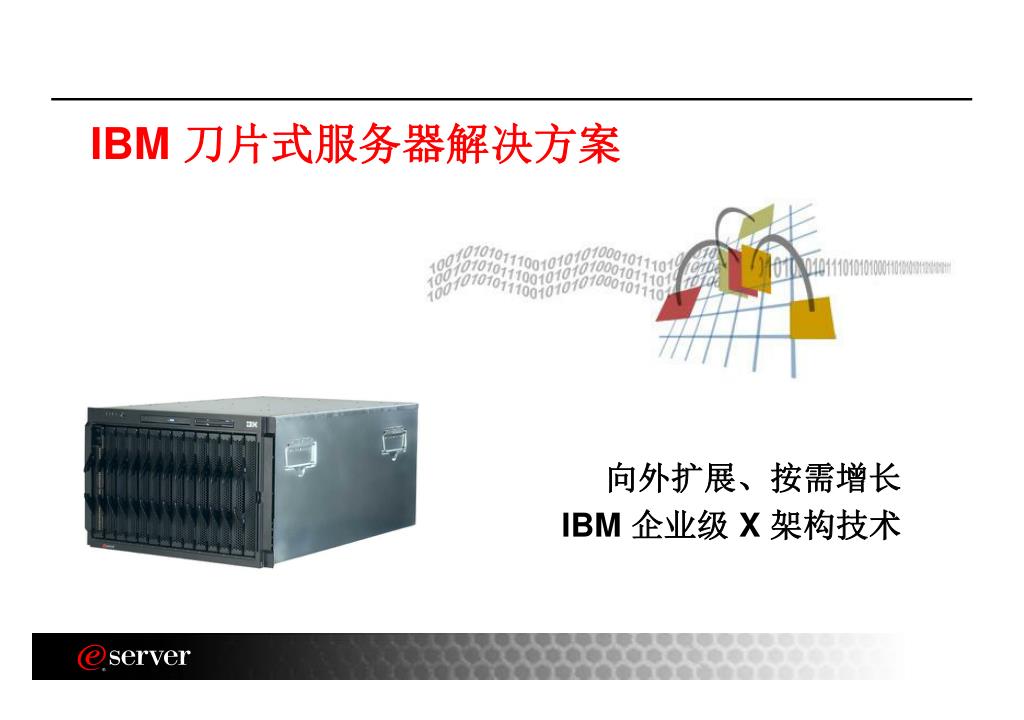

  1. IBM 刀片式服务器解决方案 向外扩展、按需增长 IBM 企业级 X 架构技术

  2. IBM EXA 技术: 支持向上/外扩展 IBM xSeries 440: • 4->8->12->16 Way扩展 • 系统分区 • I/O 抽屉 企业级X-架构 向上扩展 “为模块化计算提供综合全面 的发展前景” TotalStorage 模块化计算 '02-'03 • 异构 SAN • 企业级 NAS • 虚拟存储 • 8-路 SMP • 高速 I/O • HA 群集 • 直接连接外置存储器 • 存储区域网络 BladeCenter • 更紧凑的外型 • 快速的部署 • 灵活的架构 • 简化的基础设施 • 机架优化 • 空间利用 • 电缆管理 • 机架“生态系统” • 塔式服务器 • 小型 SMP • 内置存储器 • 大外型 向外扩展

  3. BladeCenter 价值 --- 高密度、易管理 • 加强控制 • 快速、可管理的部署 • 可管理的基础设施 • 自动计算 • 密度与性能兼备 • 7U 机箱可容纳多达 14 个服务器刀片 • 集成的基础设施 • 网络基础设施 • SAN基础设施 • 电源和冷却基础设施 • KVM基础设施 • 系统管理基础设施 • 模块化、可伸缩 • 经济适用的可用性 • 降低成本 • 获得 • 安装 • 部署 • 环境 • 生命周期 工具 技术 灵活性 • 降低复杂性 • 简化的安装 • 集成的基础设施 • 灵活的架构 BladeCenter

  4. IBM BladeCenter 体系结构

  5. BladeCenter – 机箱(正面) 温度过高 故障 信息 USB 位置 处理器 刀片挡板 CD-ROM 软盘 电源 处理器 刀片

  6. A2 C1 D1 C3 B1 E1 B2 C4 C2 A1 E2 D2 BladeCenter 机箱(背面) 创新的模块化技术实现了领先的性能密度和 经济适用的可用性! A千兆以太网交换机 • (第 2 层/ VLAN) 0 标准配置,1 要求/选件,2 最大/选件 B光纤通道交换机 • (2Gb FC 光纤) 0 标准配置, 2 可选/最大 C冗余电源 • (4 x 1200W 负载均衡) 1 对冗余电源(2 个电源)是机箱和刀片 1-6 的标准配置 第 2 对冗余电源(2 个电源)是刀片 7-14 的选件 D冗余冷却系统 • (热插拔、可管理、支持 Flow through 技术) E KVM 交换机/管理模块 冗余电源 光纤通道交换机 48P7062 以太网交换机 KVM 交换机 / 管理模块 冗余散热风扇

  7. BladeCenter HS20 刀片 • 多达两颗 Xeon DP 处理器 • 2.0GHz、2.4GHz • 400MHz 前侧总线 • 每个处理器带有 512KB L2 缓存 • 双千兆以太网 • 高达 8GB DDR ChipKill内存 • 标准配置为 512MB • 最大可选 4GB,带有1GB RDIMMs (现已上市) • 最大可选 8GB,带有2GB RDIMMs (4Q 上市) • 集成系统管理处理器 • 灵活的存储器选件 • 处理器刀片上带有多达 2 个 IDE • SCSI存储器扩展刀片上带有多达 2 个热插拔 SCSI • 可选双端口 2Gb 光纤通道子卡 • 具有高度可用性的双中间背板连接 原本在1U/2U/3U 平台上才具备的 完备的性能和可管理性 获得两倍的密度! 没有任何牺牲! 服务器刀片全部用于 完成服务器的工作!

  8. BladeCenter HS20 刀片 主要服务器特性 • SCSI 扩展连接器 • 可连接到 SCSI 存储器扩展刀片的穿通连接器 • Light-Path 诊断程序 • 支持脱离机箱的诊断程序的 电池备份 • 多达 2 个 IDE 硬盘驱动器 • 薄型、高性能 IDE (5400 rpm) • 多达两颗处理器 • 2.0GHz、2.4GHz • 400MHz 前侧总线 • 512KB L2 缓存 • 双中间背板连接器 • 4 个DIMM 插槽 • 标准配置为 512MB (2x256MB) • 4GB 内存 (DDR, PC2100) • 8GB 带有即将上市的 2GB RDIMMs ( 4Q 后期上市) • 双千兆以太网 • 集成系统管理处理器 • 用于光纤通道子卡的连接器 • 双端口、2Gb FC

  9. BladeCenter – 刀片 > 中间背板 > 模块 • 双无源中间背板 • 刀片板载功能到模块的独立连接 • 双路径可实现更好的性能和可用性 板载第 1 个千兆以太网 4 端口千兆以太网交换机 ‘A’ 板载第 2 个千兆以太网 4 端口千兆以太网交换机 ‘B’ 注:第 2 个4-端口千兆以太网交换机模块需要使用刀片上的第 2 个板载千兆以太网。

  10. BladeCenter Media Tray (CD-ROM, Floppy Drive, KeyBoard,Mouse) Front Panel LEDs USB 1.1 port CD-ROM Drive Floppy Drive CD-ROM Activity Light CD-ROM Eject Button Floppy Eject Button

  11. 以太网交换机模块 (20 Ports) • 连接/链接概览 • 14 个内置 1000 Mbps 链接,可链接到处理器刀片 • 4 个外置 1000 Mbps 端口 • 外置端口上带有 802.3ad 链路聚合 • 2 个内置 10/100 Mbps 链接,可链接到管理模块 • 通过下述各项连接到中间背板 • 处理器刀片千兆以太网 • 管理模块10/100 Mb 以太网 • I2C • 第 2 层 / VLAN 功能 • 一个嵌入式 CPU 子系统,可用于本地初始化和管理 • 802.1 p 和 q (即:VLAN 和优先权) • 支持标准以太网 MIB 和 SNMP • 业务优先和 VLAN 标记 电源 交换机出错 以太网链接 链接 LED 活动 LED

  12. 以太网交换模块 (20 Ports) 4 external 1 Gb ethernet ports Switching hardware 14 internal 1 Gb Processor blade interfaces 2 internal 100 Mb Management module ports CPU subsystem

  13. Gigabit Connection #1 from Blade to Midplane 14 "internal" switch ports 4 "external" uplink ports Ethernet Switch Module #1 Dual Mid Plane Connectors Blade 1 through 14, each with Dual Midplane Connector Separate paths on mid-plane from each blade/connector to each function (e.g. ethernet, fibre channel, KVM, management, etc.) Ethernet Switch Module #2 Gigabit Connection #2 from Blade to Midplane 14 "internal" switch ports 4 "external" uplink ports BladeCenter 以太交换机逻辑连接图 Gigabit Ethernet through Midplane to Ethernet Switches

  14. BladeCenter 管理模块 • 管理模块具有下列特性: • KVM 交换机 • 本地 • 远程 (通过 NetBAY ACT) • 服务处理器 (Service Processor) • 热插拔 • 通过下述各项可连接到中间背板 • 10/100Mb以太网 • 视频 • 键盘/鼠标 USB • RS-485 接口 • I2C 接口 • 可选冗余管理模块 • 1Q03上市 以太网 视频 键盘/ 鼠标

  15. 管理模块的功能 机箱级的硬件管理 • 机箱配置 • 已安装配置的发现 • 动态配置变更告警 • 交换机(以太网/FC)配置 • 以太网 VLAN 配置 • 以太网和光纤通道配置和状态 • 出现和故障检测 • 以太网端口初始化和配置 • VLAN 配置和监控 • 处理器刀片的配置、控制和状态 • 出现和故障检测 • 本地电源控制权限 • 网络兼容性验证 • 处理器刀片与机箱结合 • CDROM 和软驱仲裁与控制 • 出现检测 • 处理器刀片访问控制 • 热量监控 • 机箱热量监控 • 处理器刀片热量监控 • 本地和远程热量告警 • 风扇状态和控制 • 出现和故障检测 • 故障指示器和告警 • 基于热量的速度控制 • 电源状态和控制 • 出现和故障检测 • 故障指示器和告警 • 电源故障重启控制

  16. “HS20 刀片”存储解决方案 本地 IDE 存储器 可选热插拔 SCSI SAN EXP700 FASTt 700

  17. HS20 SCSI 扩展选件 • HS20 处理器刀片支持: • 可选 SCSI 存储器扩展部件 • 通过一个连接器连接到 HS20 • 如果没有安装 BSE,则必须安装终端连接器 • LSI 53C1020 Ultra320 SCSI 控制器 • RAID 1 支持 • LVD 320MB/秒 • 64位 100MHz PCI-X 总线 B • 两个 80 针 SCA-2 连接器 • 所有SCSI 托架 Ultra320 均已激活 • 最多可支持两个热插拔 3.5 英寸 SH Ultra320 磁盘

  18. BladeCenter SAN 性能 集成充分实现了光纤的价值 • 完整的光纤通道 SAN 连接... “集成” • 为每个刀片提供双端口总线适配器(HBA)选件 • 为机箱提供 2Gb FC 光纤通道交换机选件 • 空前的性价比 • >60% 用于 HBA • BladeCenter 的双端口 HBA = $999 (定价) • 两个 PCI-X HBA 的平均价格 = $3000 (每个 $1500) • 20% 用于交换机 • BladeCenter 的 FC 交换机 = $24,999 • 普通 FC 交换机(外置)= $30,000 BladeCenter ‘专家' • 那么... SAN 连接需 $102,000 • 用于主机的双 HBA、多路径光纤支持、光纤交换机 • 现在... 使用 BladeCenter 的 SAN 连接仅需 $64,000 FAStT

  19. BladeCenter HS20 光纤扩展模块 (SAN存储支持) Harp 3 HBA + 额外的光纤接口 = HS20 光纤扩展I/O卡 • PCI 2.2 and PCI-X • Flash interface • Update via CD-ROM • Two internal completely independent • 2 Gbps Fibre Channel ports

  20. FC I/O 扩展卡使用的软件 • BladeCenter FC 扩展卡使用的所有软件(驱动、应用)均与标准FAStT软件相同 包括: • Drivers for Windows 2000, Linux • DOS flash utility “flashutil” • DOS configuration “Fast!Util”

  21. 光纤通道交换机模块 • 提供集成 SAN 连接 • 双光纤交换机模块,支持故障结束和冗余 • 集成可用于 HS20 刀片的光纤选件卡 • 光纤通道交换机模块支持: • 两个 GL 端口 • 根据连接的设备类型进行自主配置 中心 电源 交换机故障 登录 LED 端口故障 LED 活动 LED 活动 LED 登录 LED 端口故障 LED SFP 收发器 (不包括) 19K1271 IBM FastT 长波 SFP 模块 19K1272 IBM FastT 短波 SFP 模块

  22. BladeCenter SAN 集成/连接 NetBAY 42U 企业级机架 • 16- 端口 2Gb 交换机 • 2109F16 • FAStT 存储服务器 • 64个主机分区支持 • 需要 FSM 8.2 (在 FAStT700上是标准配置) • 最多支持 16TB 数据(224个驱动器) • BladeCenter 光纤通道交换机模块 • 每个机箱最多2个 • BladeCenter 双端口 FC HBA 子卡 • 每个刀片 1个 • FAStT 存储服务器 • 64个主机分区支持 • 要求 FSM 8.2 (在 FAStT700上是标准配置) • 最多支持 16TB 数据(224个驱动器) 最多 84个带有双端口 FC 主机适配器的 HS20 刀片

  23. BladeCenter SAN 集成/连接 可为 SAN 和光纤连接节省 20% 到 30% * 美国定价 * NetBAY 42U 企业级机架 • 16-端口 2Gb 交换机 • 2109F16 • FAStT 存储服务器 • 64 个主机分区支持 • 需要 FSM 8.2(在 FAStT700 上是标准配置) • 最多支持 16TB 数据(224个驱动器) • 刀片定价示例 • $4250 • 2 x 2.0GHz CPU • 1GB 内存 • 2 x 40GB IDE • 每个机箱 $59,500(14) • FC 光纤定价示例 • 每个机箱 2 个 FC交换机 • 每个 $24,999 • 每个刀片有 1个双端口 HBA • 每个 $999 • 每个机箱 $63,984 • 每台 FAStT700有 8.4TB 可用存储容量 • 每个服务器 200GB • 每台 FAStT700 有 42个服务器 • FAStT 解决方案定价 • $323,000(每台 FAStT) • 光纤解决方案示例 • 2 x 2109F16 + 布线 • $75,000 • FAStT 存储服务器 • 64 个主机分区支持 • 需要 FSM 8.2 (在 FAStT700 上是标准配置) • 最多支持16TB 数据(224 个驱动器) • 带有 17 TB FAStT 解决方案的 84 个刀片 = $1.46M • $646K ( 2xFAStT ) + $75K (2 x 外置交换机) + $357K (刀片) + $384K (FC HBA) = $1.46M (每台服务器 $17,905) • 节省 $250K 到 $450K 对比 SAN中非刀片环境的单独开支! • HBA 节省 = $165K + 交换机/光纤节省 = $75K 到 $275K (由核心/指挥站/级联决定)

  24. 带有 IBM TotalStorage NAS 的 BladeCenter BladeCenter • TotalStorage NAS 解决方案 • 强健的存储器服务解决方案 • 便于安装/易于管理 • 灵活的管理 • 增值的实用程序 ‘专家' NAS 300G 网关 FAStT 200, 500, 700 NAS 200-226 (部门级) NAS 300 (企业级) • TotalStorage NAS 解决方案 • 部门级和企业级 NAS • 1U 机架优化型入门级 NAS (NAS100) • 可伸缩的工作组级/部门级 NAS (NAS200) • 关键任务 NAS (NAS300) • 企业级 NAS 网关 • 关键任务 NAS 网关 (NAS300) NAS 200-221 (工作组级) NAS 100 (入门级)

  25. BladeCenter 系统冷却系统 • 两个弯曲叶轮散热风扇 • 每个风扇可达到 325 CFM • 标准操作中每个风扇达到 150 CFM • 热插拔、冗余 • 通过监控散热风扇RPM预警散热风扇故障 • 回流阻尼器(散热孔) • 风扇速度控制 1 2

  26. BladeCenterTM Chassis 气流示意

  27. BladeCenter 中的销声系统 销声器模块: 噪声降低功能适用于声音敏感(或管制) 环境

  28. 3 4 1 2 BladeCenter 电源 • 冗余电源对 • 电源对1和2为机箱和刀片1-6供电 • 电源对3和4为刀片7-14供电(可选) • 2 x 1200 W 电源模块 • 最多支持 4 个电源模块 • 冗余电源对选件 • 每个选件带有 2 个模块,p/n 48P7052 • 每个电源模块中带有交流和直流 LED • 200-240 V 交流电 (量程:180-265 V 交流电) • 所有电源均负载均衡 • 内置超负载和过电压保护 • 主机系统提供冷却功能 标准配置 可选

  29. 电源分布架构

  30. 机架优化特性比较 • 每个机箱带有14个服务器 • 每个机架带有6个机箱 • 双 Xeon DP 处理器 • 最大 8GB 内存,4 个DIMM • 灵活的存储器(IDE、SCSI、SAN) • 双千兆以太网 • 集成系统管理 • Lightpath 诊断程序 • 交换机模块(以太网 / FC / KVM) • 冗余/HS:风扇/电源/以太网/系统管理 • 7U 机箱 BladeCenter / HS20 刀片 应用程序服务和 高性能 Linux 群集 x345 高可用性 应用程序服务器 • 双 Xeon DP 处理器 • 最大 4GB 内存,4 个DIMM • 6 个热插拔驱动器 • 双千兆以太网 • 5 个PCI 插槽 - 2 个薄型 • 系统管理 ( Systems Management Down) • 冗余/HS 风扇 • 冗余/HS 电源 • 2U x335 机架密集型计算节点 x305 先进的低成本服务器 • 双 Xeon DP 处理器 • 最大 4GB 内存,4 个DIMM • 2 个热插拔驱动器 • 嵌入式驱动器镜像功能 • 双千兆以太网 • 2 个PCI 插槽 • 系统管理 (Systems Management Down) • “独立供电” 的 Lightpath 诊断程序 • C2T 电缆链接技术 • 1U • Uni 处理器 P4 系统 • 最大 2GB 内存,3 个DIMM • 固定 IDE / SCSI 驱动器 • 双以太网 • 2 个 PCI 插槽 • 机械宽度为 20 英寸 (50.8厘米) • ASR w / Mang. 选件 • 1U

  31. BladeCenter 与 1U x335 比较 • 7U 中有14 x 系统 • 7U 中有 28 颗处理器 • 42U 机架中有 6 个 BladeCenter • 每个 42U 机架中有168 个CPU • 7U 中有7 x 系统 • 7U 中有14 颗处理器 • 42U 机架中有 42 x335s • 每个 42U 机架中有 84 个 CPU 7U 7U 以List Price 计算, 超过7台以上的服务器系统 BladeCenter具有价格优势

  32. BladeCenter优势1: 高密度集成、简化布线 • 机架密集型服务器 • 最多 42 台服务器 • 1U • 最多 84 颗处理器 • 42 颗 2-路 • 14 颗 4-路 • 10 颗 8-路 • 2U 到 8U 用于联网、 SAN 及 KVM 交换 • 服务器数量减少 • 机架密集型布线(最多) • 84 条用于以太网 • 84 条用于光纤通道 • 42 条用于 KVM • 42 条用于系统管理 • 42 条用于服务器的电源 • 10+ 条用于以太网、 SAN、KVM 交换机的电源 • BladeCenter 密度 • 最多 84 台服务器 • 6 x 14-刀片机箱 • 最多 168 颗处理器 • 84 颗 2-路 Xeon • BladeCenter 布线(全冗余配置) • 48 条用于以太网交换机连接 • 6 个机箱、双 4-端口交换机 • 24 条用于光纤通道交换机 • 6 个机箱、双 2-端口交换机 • 12 条用于 KVM • 6 个机箱、双 KVM • 12 条用于系统管理 • 6 个机箱、双系统管理 • 12 条用于冗余电源对 (24) • 6 个机箱、双冗余电源对 • 机架密集型电源 • 42 个服务器 x 300W (无冗余) • 用于以太网、FC、KVM交换机的 xx 电源 • 机架密集型电源 • 6 个机箱 x (2) 1200W • 冗余电源对 • 适用于所有刀片和机箱模块 • 6 个机箱 x 双冷却系统

  33. BladeCenter 管理工具 IBM 的eServer 刀片平台促进具有出色可用性及可管理性的服务器、 数据和网络的异构集合,实现快速部署和模块化发展。 • 强健的管理和部署 • IBM Director v4.1 • BladeCenter 部署向导 • 快速部署管理器 (RDM) • 自动化的功能 • 自动化的发展趋势提供具有自行管理、自行恢复和自行优化功能的服务器 • 与网络服务和应用程序的紧密集成可提供高效的管理 • 强化的控制 • 简化的机架基础设施 • 集成的基础设施 • 强健的远程控制 • KVM,IBM Director, 同时借助管理模块 • 快速的可服务性设计点 • 创新的技术 • 全新的工具 • 管理和部署解决方案 • 使用简便(安装/升级/服务)

  34. BladeCenter 部署 服务器部署领域 自动 硬件 发现 硬件 配置 操作 系统 安装 服务器 分区 服务器 配置 IBM Director BladeCenter 部署向导 IBM Director 远程部署 管理器 VMware ESX 服务器 项目要求 使用简便、节省时间、更低的拥有成本

  35. 新管理 对象 新任务 新组 安装在机架中的BladeCenter 的图形显示 通过IBM Director 对BladeCenter 进行管理

  36. 通过管理模块对系统进行远程管理 (IE)

  37. BladeCenter 解决方案配置实例

  38. 1. 高度集成的电子商务平台

  39. 2. 实现有效的服务器位置整合 基于BladeCenter的SAN存储及备份 传统的SAN存储及备份 • BladeCenter替换多主机系统 • 通过SAN存储进行数据集中 • 通过带库进行 LanFree/ServerLess 的数据备份

  40. 本地互备与远程灾难备份

  41. 3. Digital Media Applications • 采用Blade Server作为图形 渲染(Rendering)服务器 • 采用Intellistation作为图形处理和显示终端

  42. BladeCenter 联盟计划合作伙伴 IBM 和 Intel 正在制订 ”刀片服务器“系统的工业标准
