1. Análise de Voz e Vídeo Reconhecimento de vozbaseadoemmodelos de palavrasconectadas André Vitor de Almeida Palhares

2. Roteiro • Introdução • Formalizando o problema • Two-level DP algorithm • Level building algorithm • One-state algorithm • Varias strings candidatas • Resumo dos algoritmos • Segmentação • Implementação

3. Introdução • O reconhecimento da voz não é feito através de palavras ou frases isoladas • Antes as palavras eram entidades completas • Poderiamos apenas encontrar o melhor alinhamento de cada diferente palavra com a entrada • Não há uma distinção clara entre duas palavras

4. Introdução

5. Introdução • Exemplos • Reconhecimento de strings derivadas de vocabulários de tamanho pequeno-médio • Strings de dígitos • Sequencias de letras

6. Introdução • O problema: • Ri são palavras do vocábulario de v palavras • T é uma string de palavras dividida em frames t(1), t(2), ..., t(M)

7. Introdução • Dada uma sequência de palavras faladas fluentemente, qual o casamento ótimo que existe pela concatenação de palavras do vocábulário • Problema de otimização • Geralmente não se sabe o número de palavras L • Não se sabe onde as palavras terminam/começam • Não podemos resolver o problema de maneira exaustiva (VL possibilidades)

8. Formalizando o problema • Padrão de teste T = {t(1), t(2), ..., t(M)}, cada t(m) é algum vetor spectral • Ri palavras de um vocabulário de V palavras: Ri = {ri(1), ri(2), ..., ri(Ni)} • Devemos encontrar R*, uma sequência de concatenação de palavras Ri que melhor casa com T. Supondo que L seja o numero de palavras em R*, temos: • R* = {Rq*(1) Rq*(2)... Rq*(L)}

9. Formalizando o problema • Para determinar R* (a melhor solução), vamos construir um Rs arbitrário, da forma: • Rs = {rs(1), rs(2),..., rs(Ns)}, onde Ns é a sua duração total • A distância entre Rs e T dada pelo DTW é: • Onde d(.,.) é uma distancia spectral local, w(.) é a função de warping

10. Formalizando o problema

11. Formalizando o problema • Assim, devemos minimziar a funçao de distancia e obter a menor distancia D*: • O número de computações necessárias pra esse cálculo é muito alto • M = 300 frames, L = 7 palavras, 40 frames por palavras em média e V = 10 palavras, teriamos cerca de 3*1011 computações.

12. Two-level DP algorithm • Quebra a computação da minimização em dois estágios. • No primeiro, casa cada palavra Rv com uma porção arbitrária da string T: • Cada palavra é casada com todas as combinações possíveis de b, frame onde ela iniciaria e e, frame onde ela terminaria. Assim, computariamos:

13. Two-level DP algorithm • Assumindo um nivel de expansão/compressão de no máximo 2, teríamos: • A partir daí, podemos escolher a melhor Rv entre quaisquer dois índices b e e:

14. Two-level DP algorithm • Para a segunda fase do two-level dp, temos que juntar de maneira ótima os melhores mínimos entre os frames, minimizando a distancia acumulada. • Isso pode ser feito utilizando-se de programaçao dinâmica

15. Two-level DP algorithm • Para um último frame e de uma sequência de l palavras, temos a menor distância dada por: • Isto é, o melhor caminho de l palavras que termina no frame e é aquele que tem a menor distância entre todos os frames de início b, concatenado com o melhor caminho de l-1 palavras que termina em b-1

16. Two-level DP algorithm • Passo 1 – inicialização • Passo 2 – Loop em e para l = 1 • Passo 3 – Recursão, loop em e pra l = 2,...,Lmax • Passo 4, solução final

17. Level Building Algorithm • O procedimento geral de alinhamento de um Rs com um padrão de teste T pode ser visto da seguinte maneira: • Nesse caso, o alinhamento é feito frame a frame.

18. Level Building algorithm • Uma maneira alternativa de computar esse alinhamento é ao inves de alinhar frame a frame, é alinhar fixando um nível horizontal (que corresponde ao fim da primeira palavra de Rs • Este procedimento é iterado para todos os frames num determinado intervalo e é determinado que frames sao alcançados no proximo nível (proxima palavra de Rs)

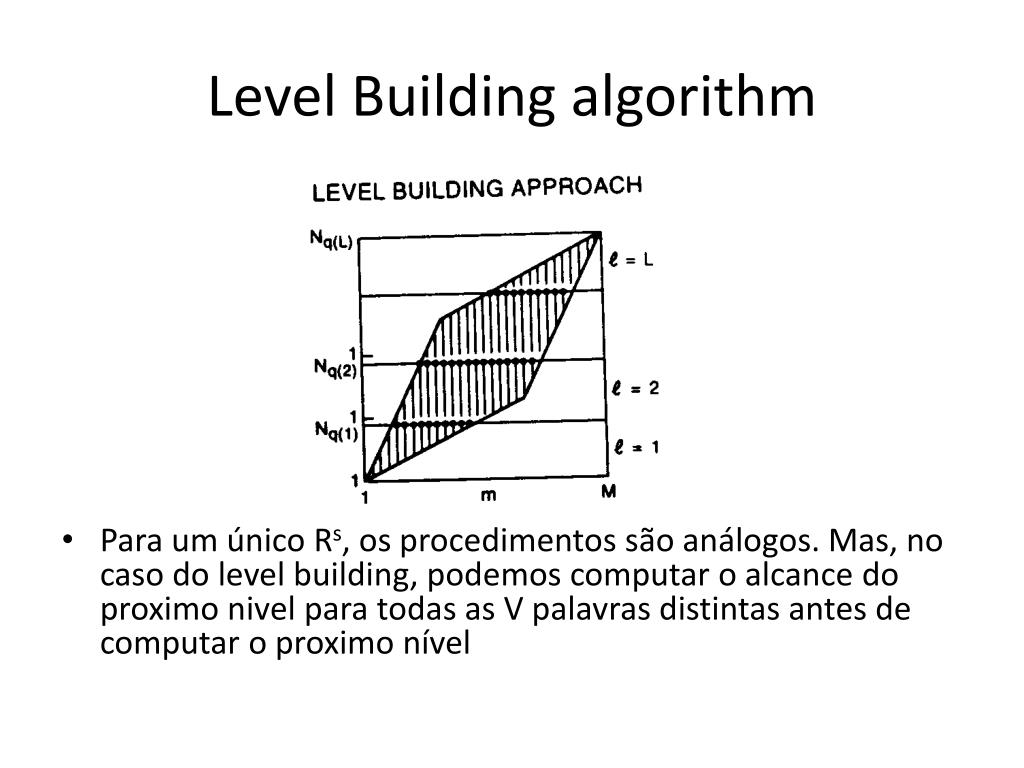

19. Level Building algorithm • Para um único Rs, os procedimentos são análogos. Mas, no caso do level building, podemos computar o alcance do proximo nivel para todas as V palavras distintas antes de computar o proximo nível

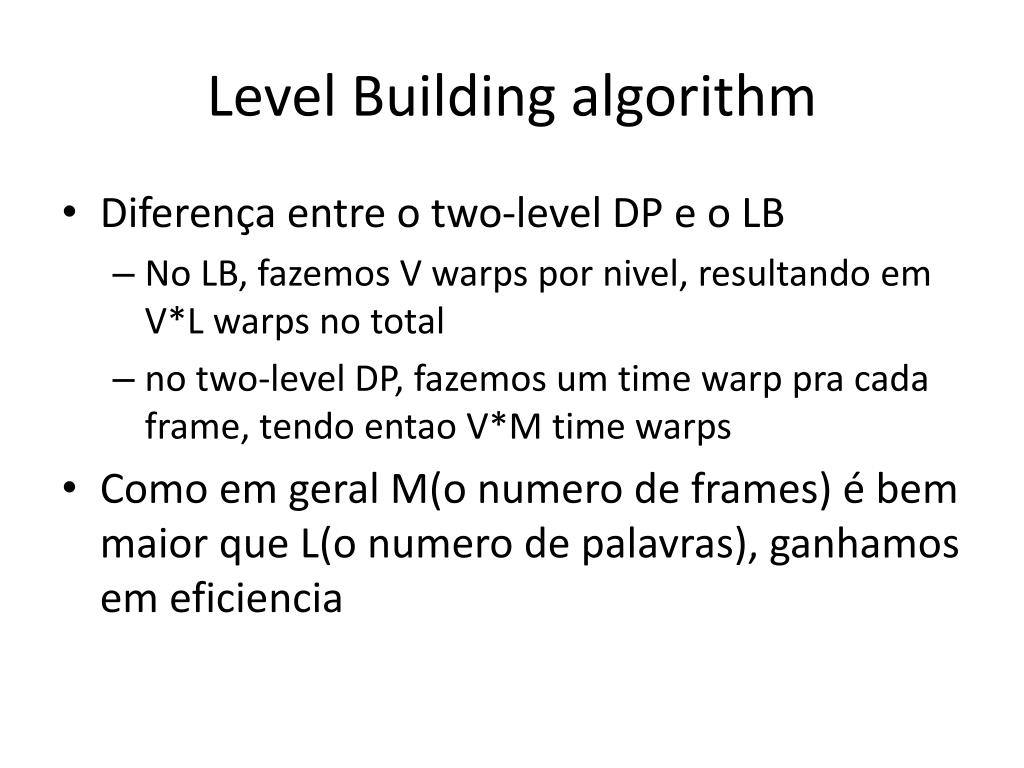

20. Level Building algorithm • Diferença entre o two-level DP e o LB • No LB, fazemos V warps por nivel, resultando em V*L warps no total • no two-level DP, fazemos um time warp pra cada frame, tendo entao V*M time warps • Como em geral M(o numero de frames) é bem maior que L(o numero de palavras), ganhamos em eficiencia

21. Level Building algorithm - implementação • Seja a menor distância acumulada, no nível l, usando o padrao Rv ao frame m do padrão de teste. • Iniciamos o algoritmo para o nível 1: • R1 é alinhado com o início de T, com um DTW padrão e o seu último frame é alinha-se com m, dado num intervalo m11(1) <= m <= m12(1). Guardamos . • Fazemos o mesmo com todos os padrões Rv, obtendo as distancias abaixo:

22. Level Building algorithm - implementação • Assim, podemos definir o menor e o maior intervalos para o proximo nivel da seguinte maneira:

23. Level Building algorithm - implementação

24. Level Building algorithm - implementação • Guardamos também os seguintes valores: • Melhor distancia no level l para o frame m • Indice da palavra que deu a distância acima • Ponteiro para o melhor frame final do nível anterior que leva a • Com apenas estas informações, podemos encontrar ainda o melhor alinhamento.

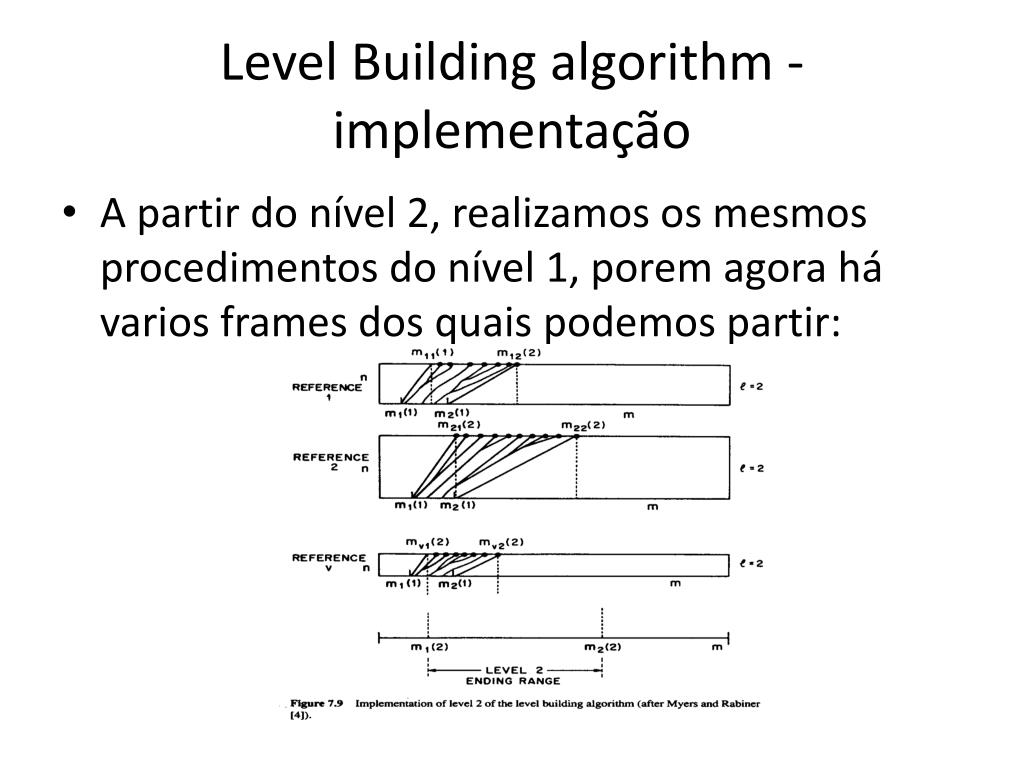

25. Level Building algorithm - implementação • A partir do nível 2, realizamos os mesmos procedimentos do nível 1, porem agora há varios frames dos quais podemos partir:

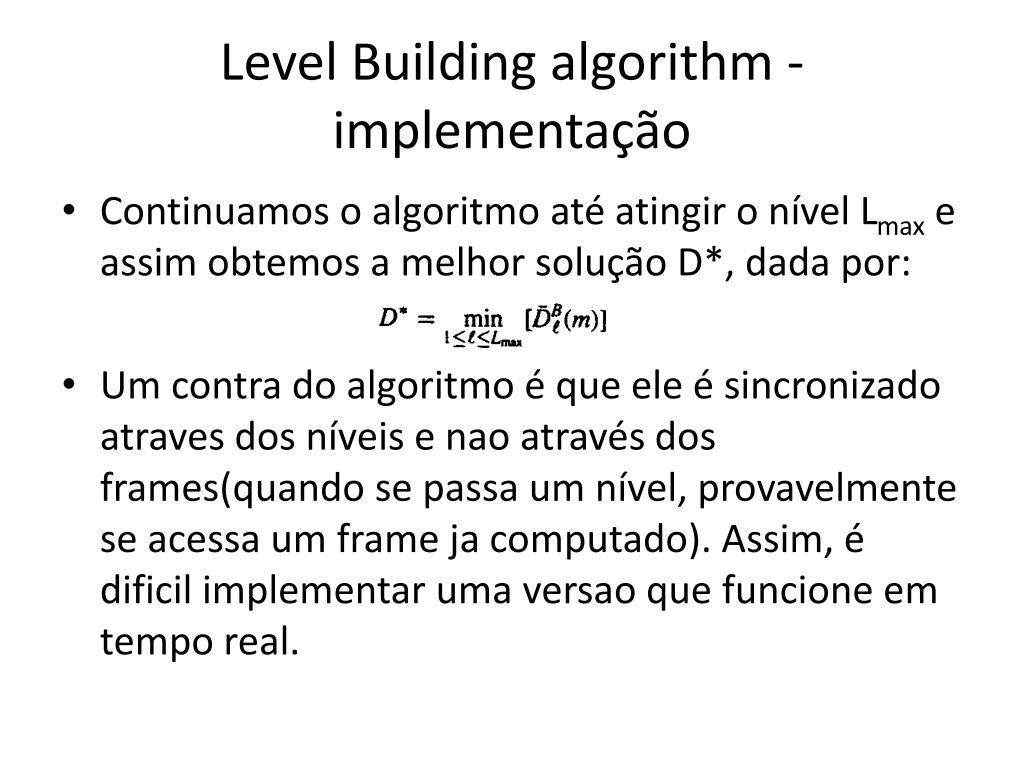

26. Level Building algorithm - implementação • Continuamos o algoritmo até atingir o nível Lmax e assim obtemos a melhor solução D*, dada por: • Um contra do algoritmo é que ele é sincronizado atraves dos níveis e nao através dos frames(quando se passa um nível, provavelmente se acessa um frame ja computado). Assim, é dificil implementar uma versao que funcione em tempo real.

27. Level Building algorithm - exemplo • Vocabulário dado por duas palavras: A e B • Procuramos a solução com l = 4 níveis

28. Level Building algorithm – vários níveis • Assumindo expansão/compressão no DTW de no máximo 2, as restrições dadas pelas linhas de máximo e mínimo são:

29. Level Building algorithm – vários níveis • Podemos reduzir ainda mais computações desnecessárias com o seguinte esquema de restrições:

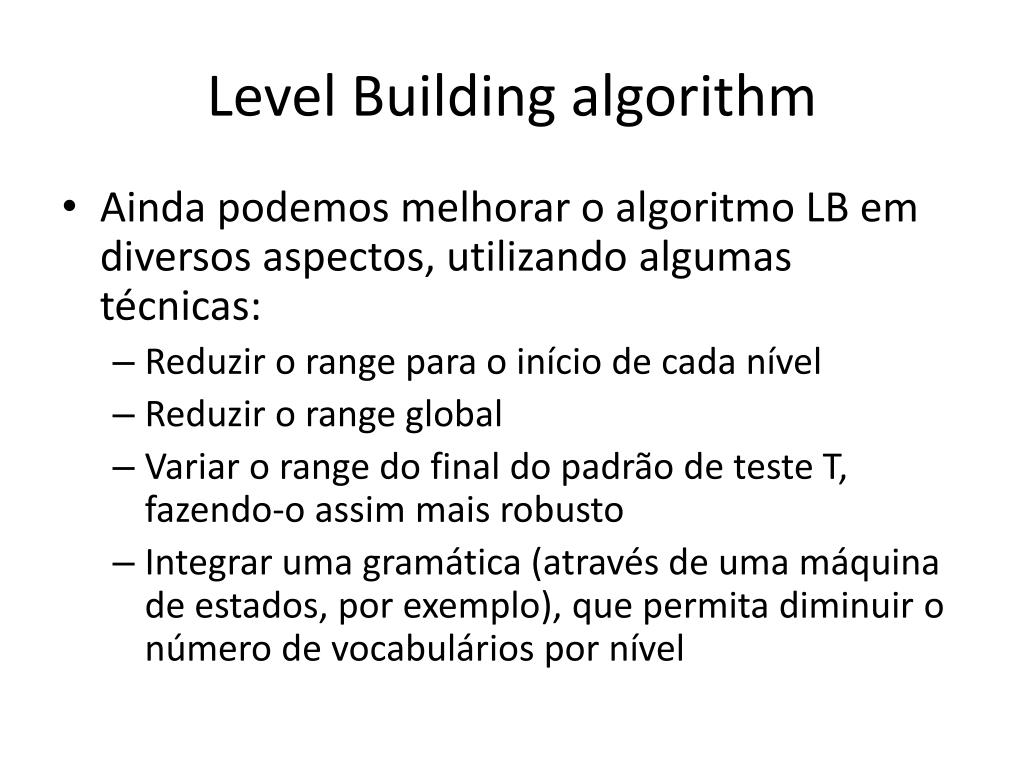

30. Level Building algorithm • Ainda podemos melhorar o algoritmo LB em diversos aspectos, utilizando algumas técnicas: • Reduzir o range para o início de cada nível • Reduzir o range global • Variar o range do final do padrão de teste T, fazendo-o assim mais robusto • Integrar uma gramática (através de uma máquina de estados, por exemplo), que permita diminuir o número de vocabulários por nível

31. One-state algorithm • A idéia básica do algoritmo one-state é dada pela figura abaixo, com o frame de teste T no eixo horizontal e o eixo vertical com as palavras Rv

32. One-state algorithm • Para cada frame m de teste, calculamos em relaçao a cada frame n dos padrões de palavras Rv a distância acumulada dada por • d(m,n,v) é a distância local entre o frame de teste t(m) e o frame de referência rv(n) • A recursão da fórmula é feita pra todos os frames internos de Rv (n>=2) • Para n = 1(frame de borda), a recursão é dada por

33. One-state algorithm • Assim, a combinatória para frames internos escolhe o melhor caminho interno naquela palavra de referência • A combinatória para frames de borda escolhe entre um caminho horizontal da mesma palavra de referencia ou o melhor frame final de qualquer palavra de referência

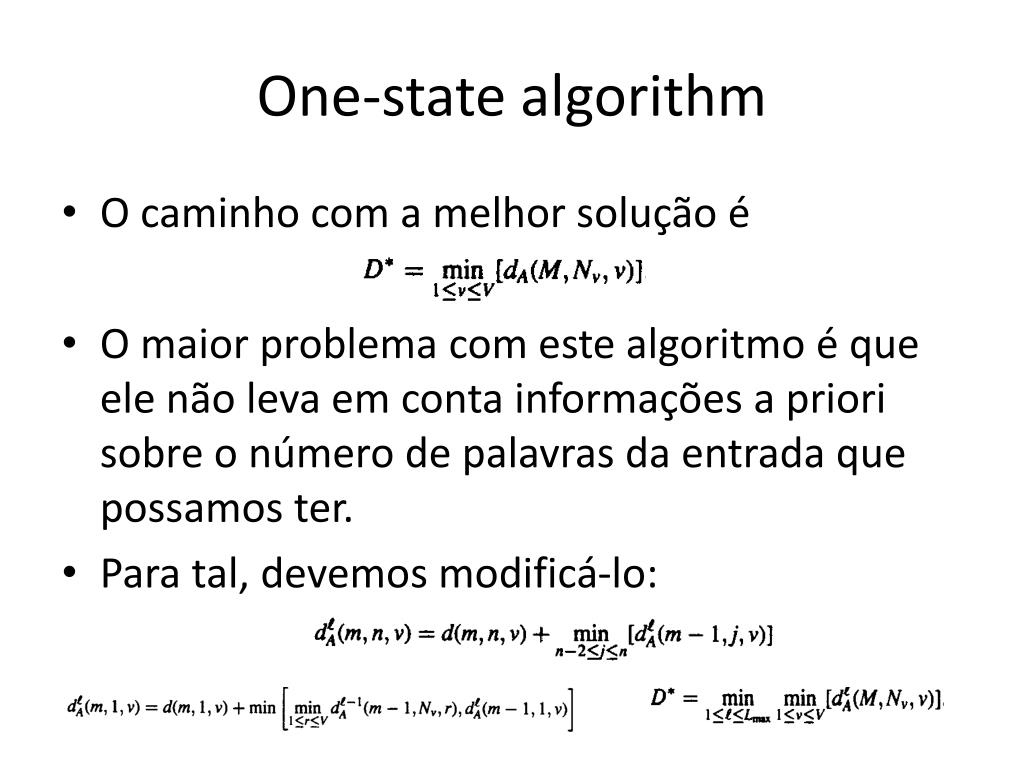

34. One-state algorithm • O caminho com a melhor solução é • O maior problema com este algoritmo é que ele não leva em conta informações a priori sobre o número de palavras da entrada que possamos ter. • Para tal, devemos modificá-lo:

35. One-state algorithm • A computação do algoritmo para cada frame pode ser feita sincronamente • Pode ser implementado pra reconhecimento de voz em tempo real • Cada d(m,n,v) será computada em cada um dos níveis e utilizado em níveis subseqüentes sem a necessidade de maiores cálculos.

36. Várias strings candidatas • Podemos querer saber quais os n melhores matching que existem • E utilizar esta informação com uma gramática por exemplo, para verificar qual delas é de fato a correta • Para tal, só precisamos guardar informações não apenas sobre a menor distância obtida, mas também sobre a segunda menor, etc.

37. Várias strings candidatas • Duas melhores strings utilizando o algoritmo LB

38. Resumo dos algoritmos • Algoritmos Two-level DP, LB, one-state • Todos os 3 algoritmos apresentados são idênticos no que diz respeito a eles retornarem a mesma melhor string • Podem ser facilmente estendidos para modelos estatísticos (HMMs) • Permitem a inclusão de uma gramática para aumentar a robustez do reconhecimento

39. Gramáticas para reconhecimento de dígitos conectados • Sem levar em conta o número de níveis • Para 7 níveis • Levando em conta perda ou inserção de um digito a mais

40. Segmentação • Um importante problema a ser levado em conta é quais padrões serão utilizados durante o reconhecimento • Segmentação e rotulação manuais podem levar a erros e inconsistência • Criação de um procedimento automático de segmentação • Treinamento de padrões das strings segmentadas

41. Segmentação • Baseada no k-means: • Inicialmente, temos um conjunto de treinamento rotulado com palavras conectadas e um conjunto de modelos de dígitos (isolados) • 1. Utilizar qualquer algoritmo para segmentar os arquivos do conjunto de treinamento • 2. Atualiza-se o modelo das palavras, utilizando-se algum algoritmo de clustering • 3. Se ainda não convergiu, continua-se iterando.

42. Segmentação

43. Implementação de um sistema de reconhecimento • Analise espectral: as características espectrais do sinal de voz são retiradas (LPC, filter bank, etc) • Casamento de padrões: utilizando qualquer algoritmo citado • Pós processamento: Eliminação de candidatos impossíveis, escolhendo o melhor.

44. Dúvidas • ?
