آبراهه و رواناب موسوی ندوشنی پاییز 1383 دانشگاه صنعت آب و برق

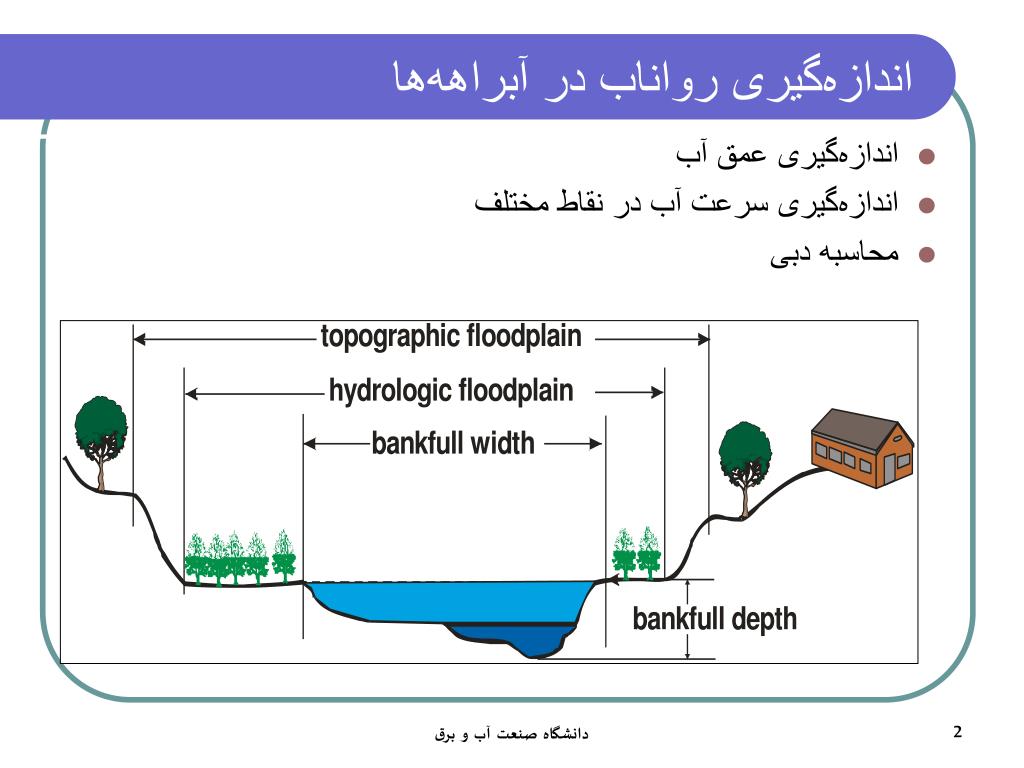

اندازه‌گیری رواناب در آبراهه‌ها • اندازه‌گیری عمق آب • اندازه‌گیری سرعت آب در نقاط مختلف • محاسبه دبی دانشگاه صنعت آب و برق

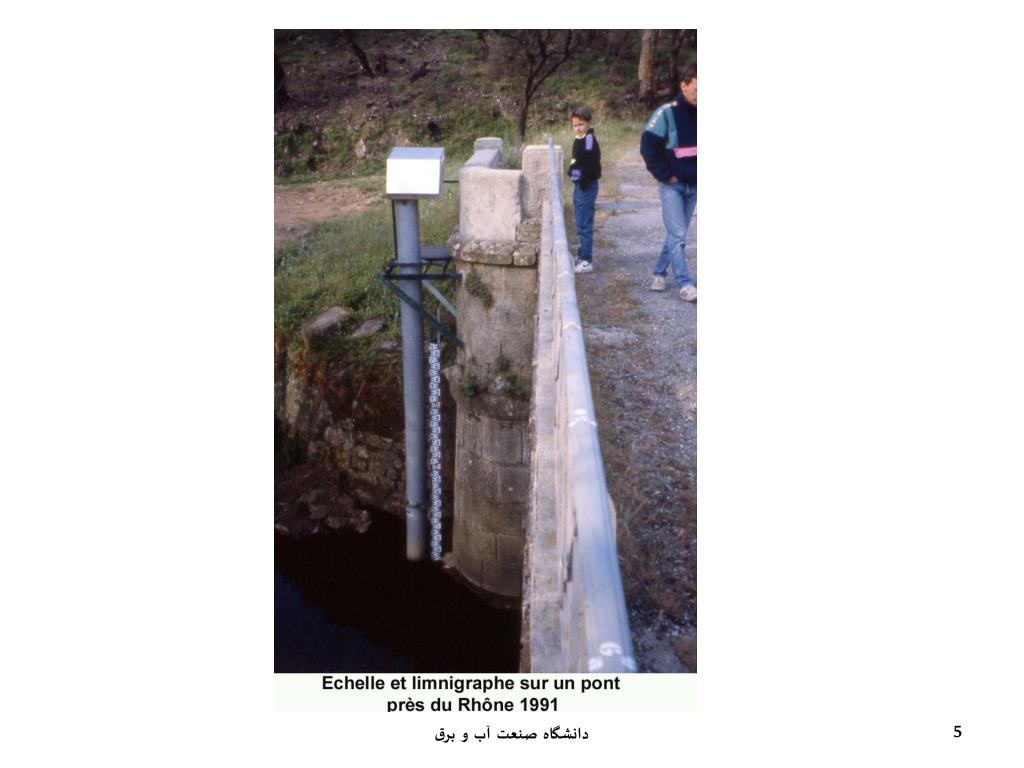

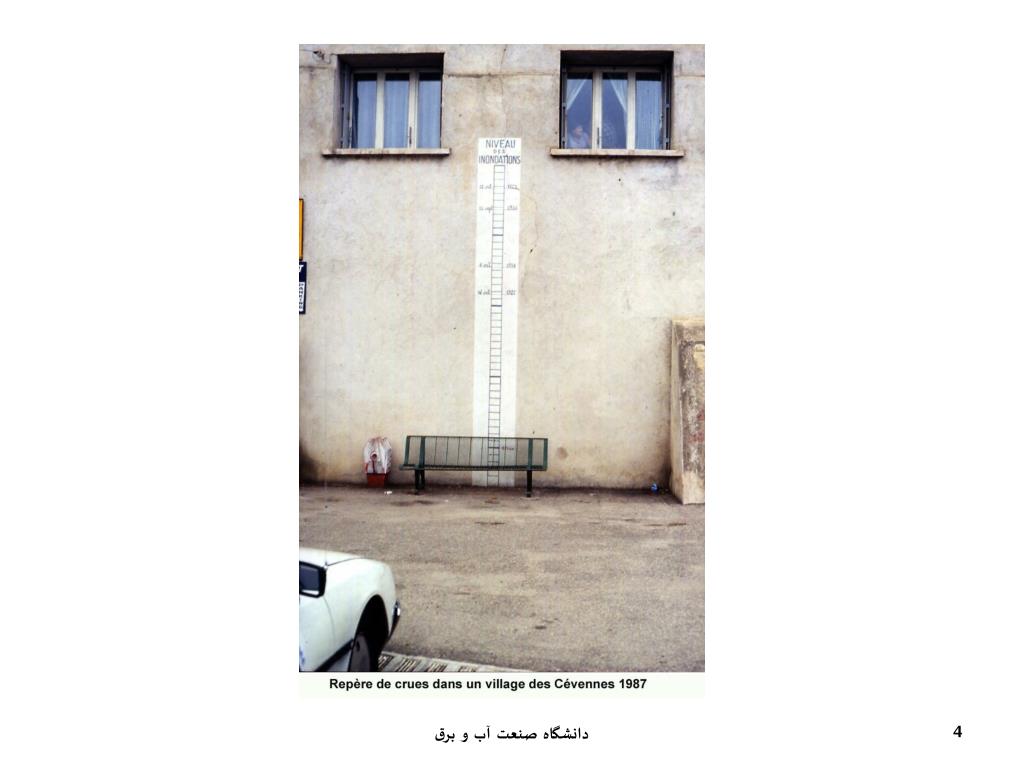

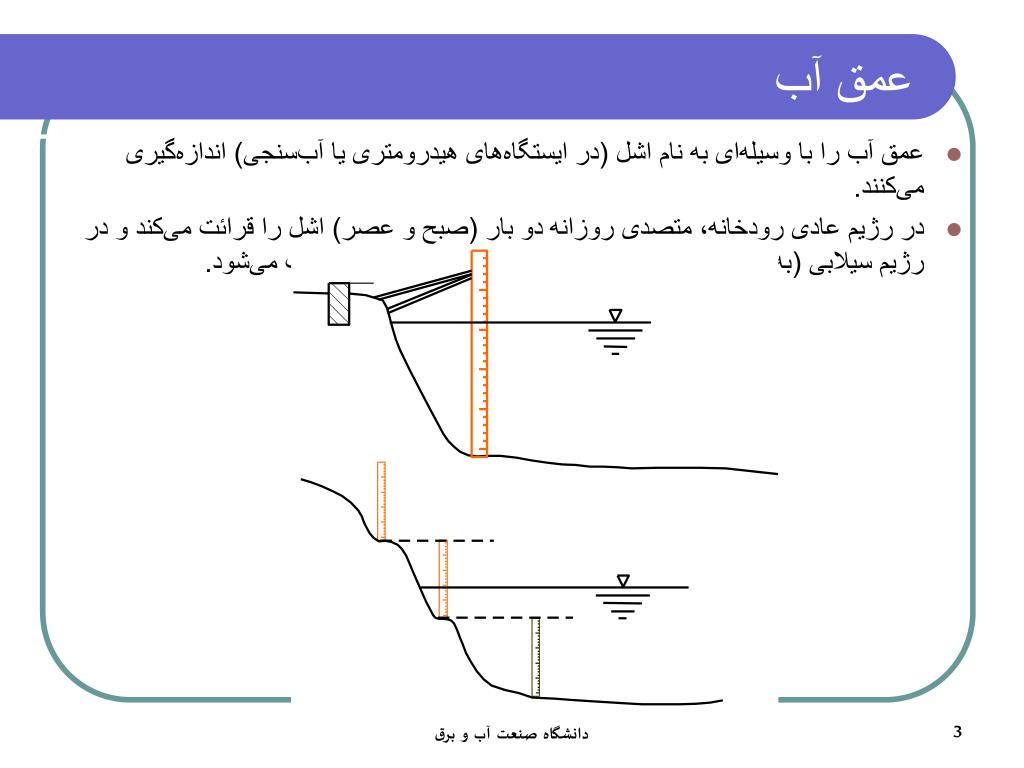

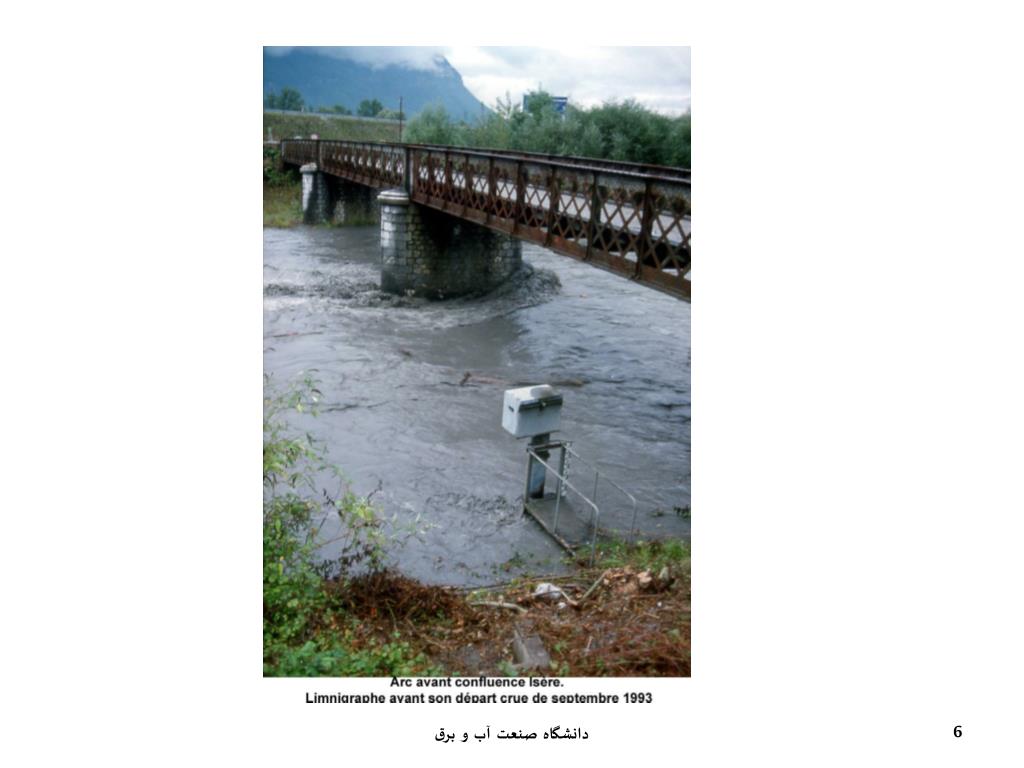

عمق آب • عمق آب را با وسیله‌ای به نام اشل (در ایستگاه‌های هیدرومتری یا آب‌سنجی) اندازه‌گیری می‌کنند. • در رژیم عادی رودخانه، متصدی روزانه دو بار (صبح و عصر) اشل را قرائت می‌کند و در رژیم سیلابی (به علت تغییر زیاد دبی) هر دو ساعت یکبار اشل قرائت می‌شود. دانشگاه صنعت آب و برق

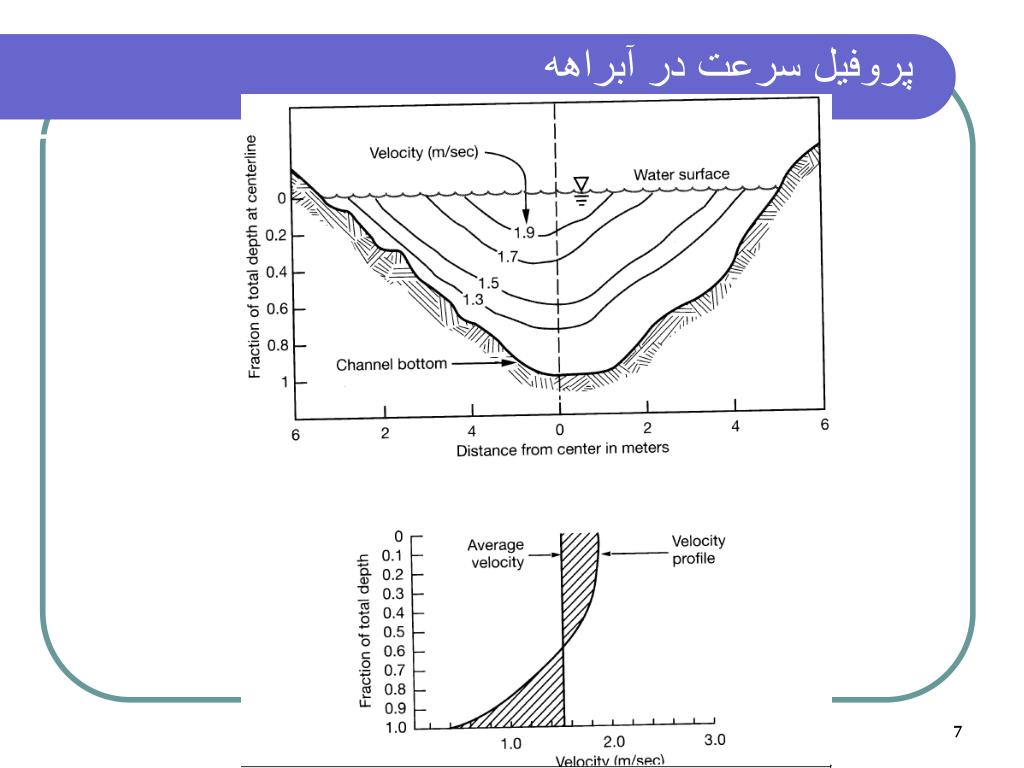

پروفیل سرعت در آبراهه دانشگاه صنعت آب و برق

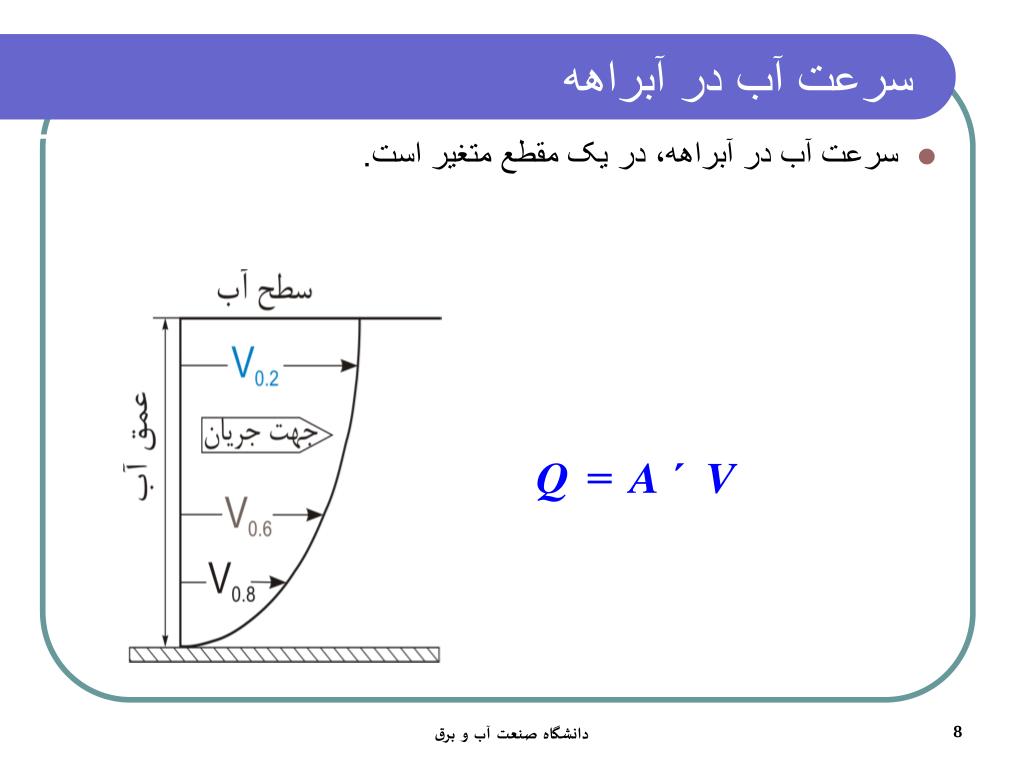

سرعت آب در آبراهه • سرعت آب در آبراهه، در یک مقطع متغیر است. دانشگاه صنعت آب و برق

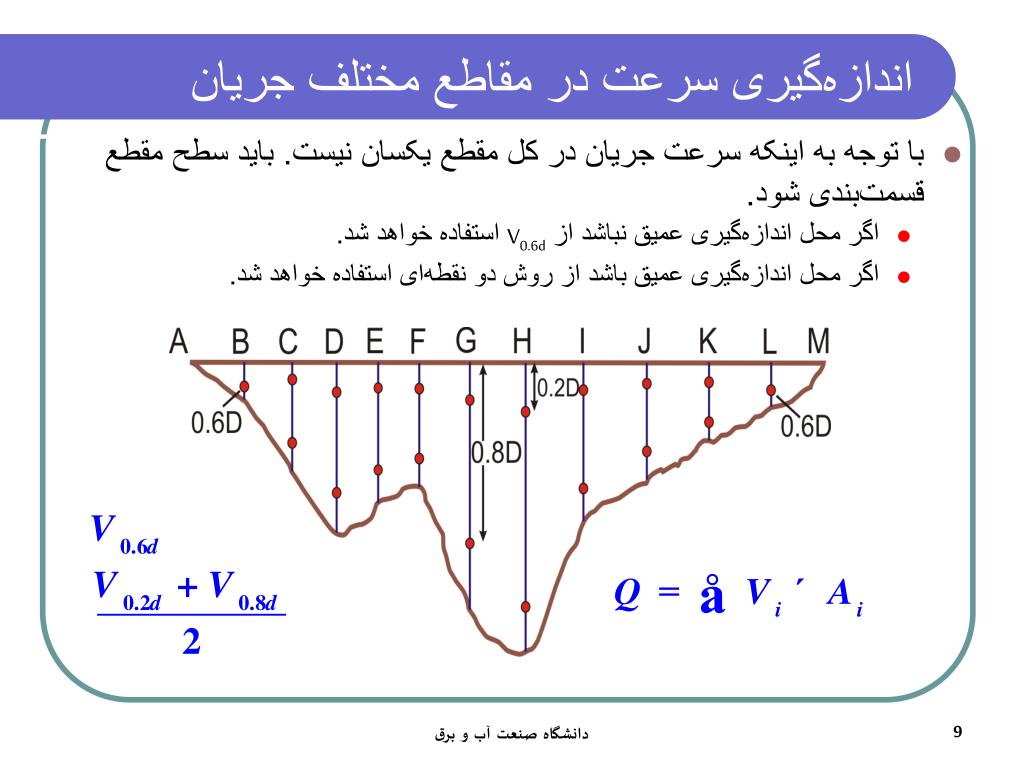

اندازه‌گیری سرعت در مقاطع مختلف جریان • با توجه به اینکه سرعت جریان در کل مقطع یکسان نیست. باید سطح مقطع قسمت‌بندی شود. • اگر محل اندازه‌گیری عمیق نباشد از V0.6d استفاده خواهد شد. • اگر محل اندازه‌گیری عمیق باشد از روش دو نقطه‌ای استفاده خواهد شد. دانشگاه صنعت آب و برق

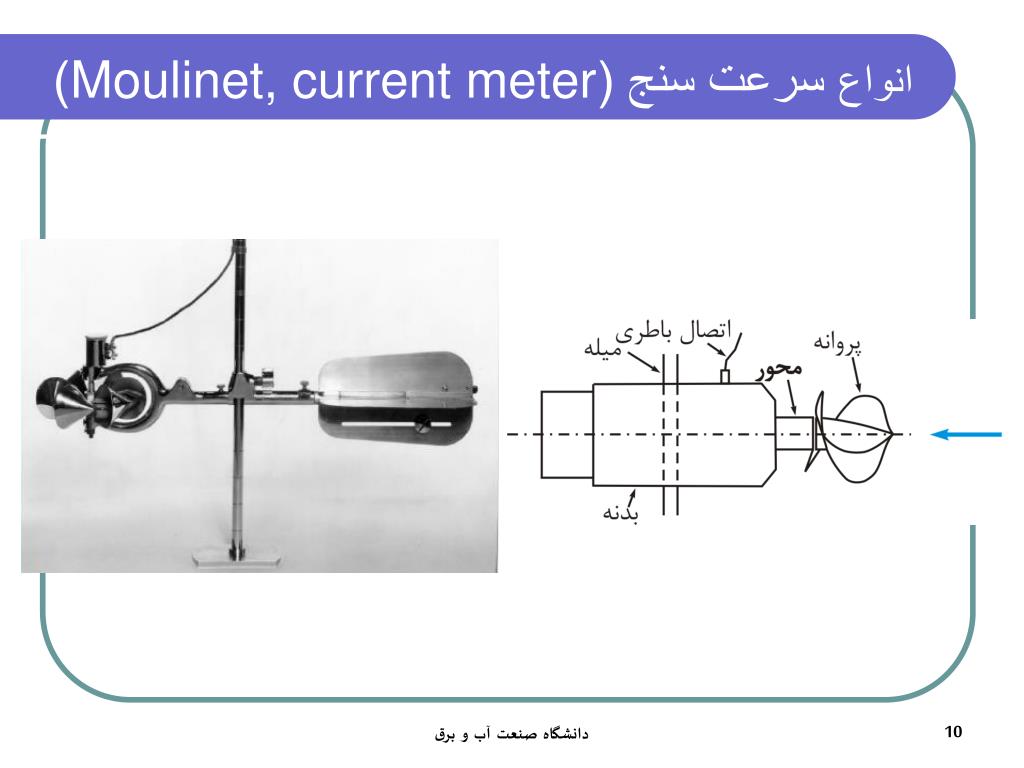

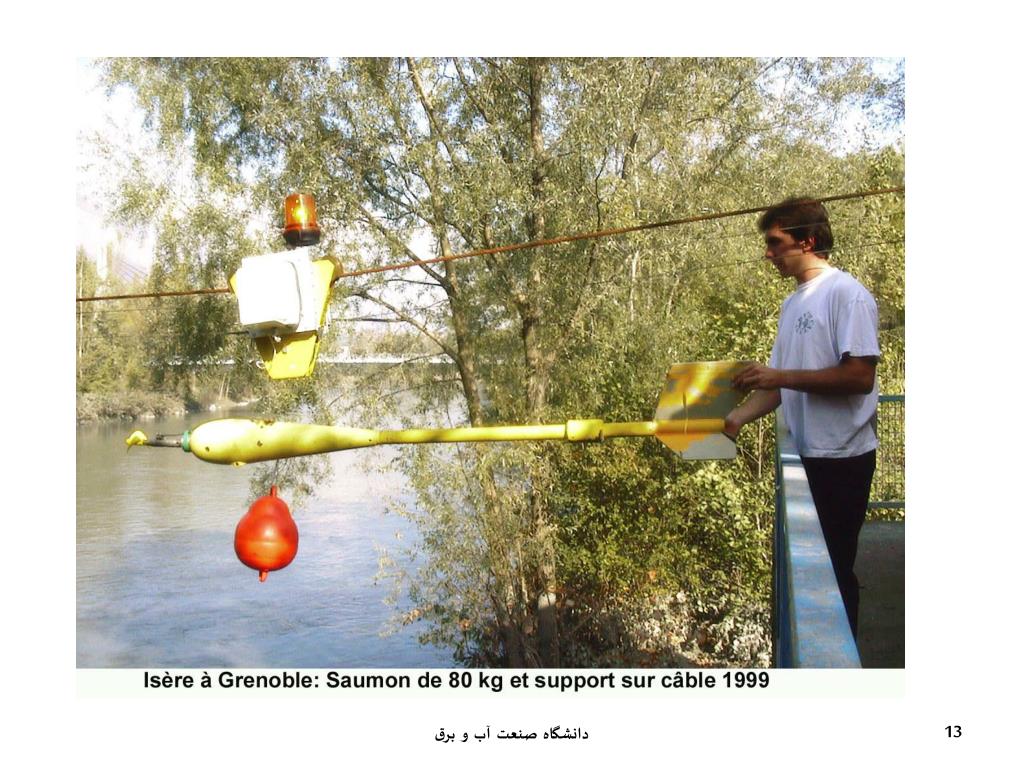

انواع سرعت سنج (Moulinet, current meter) دانشگاه صنعت آب و برق

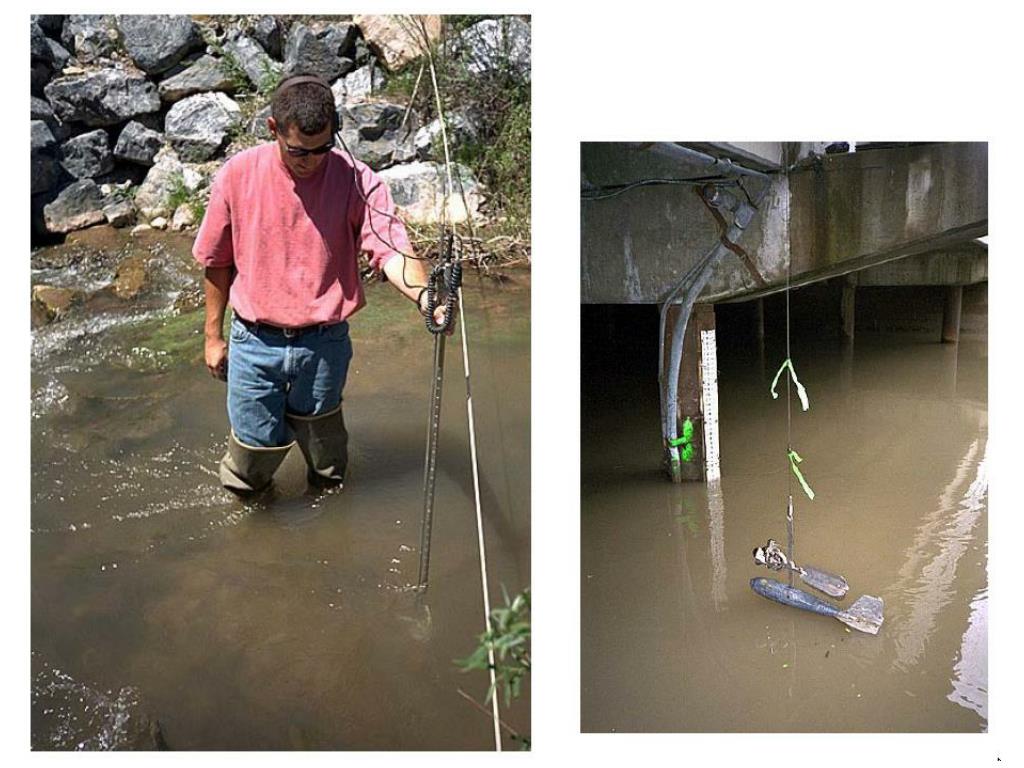

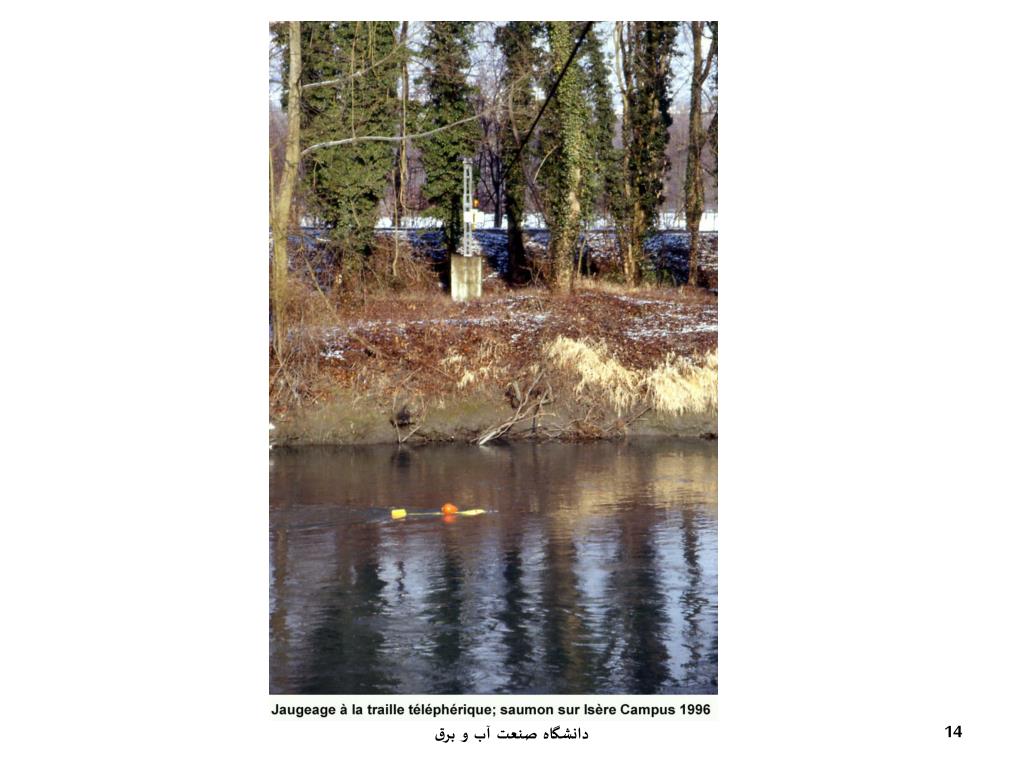

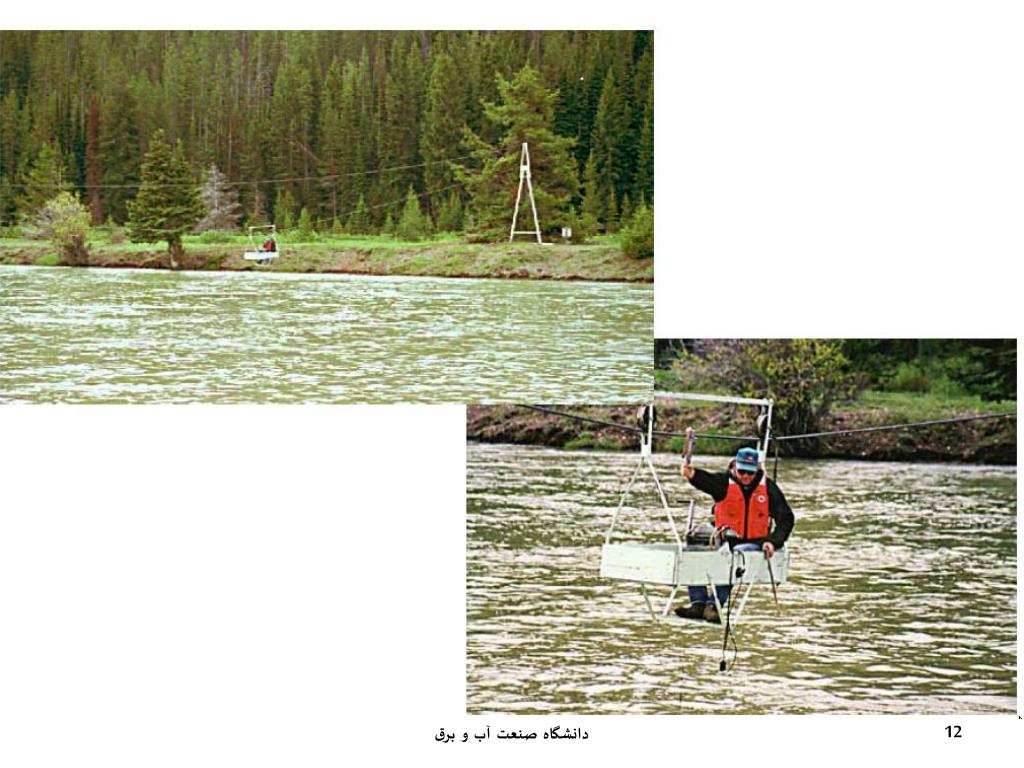

نحوه اندازه‌گیری دانشگاه صنعت آب و برق

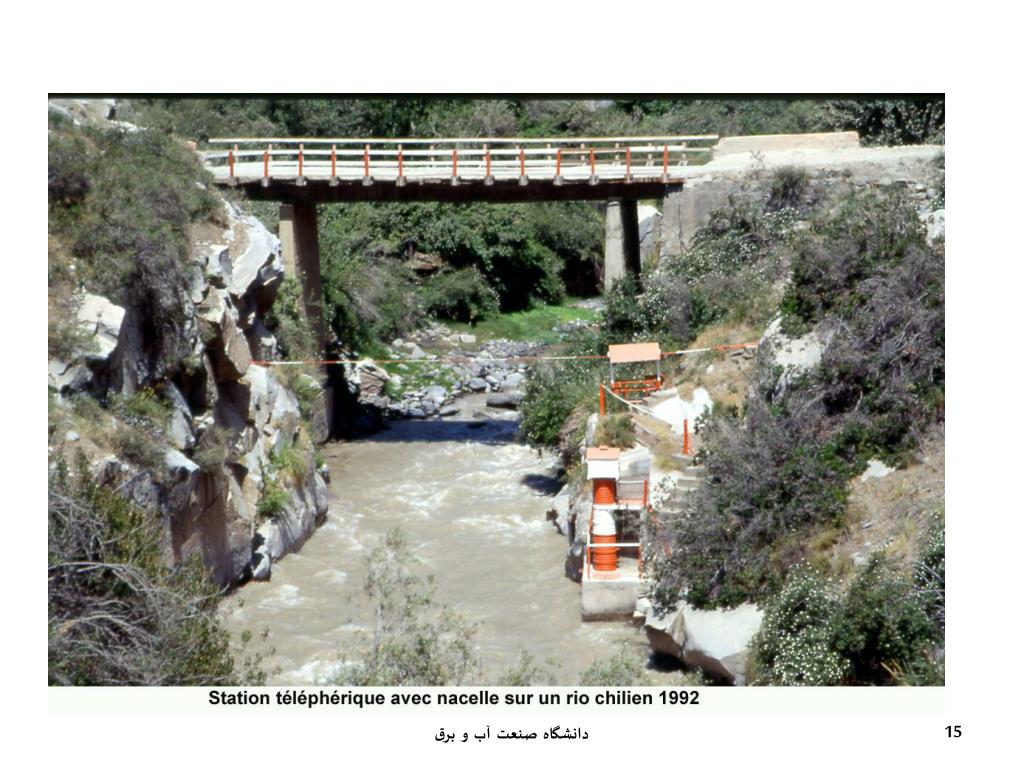

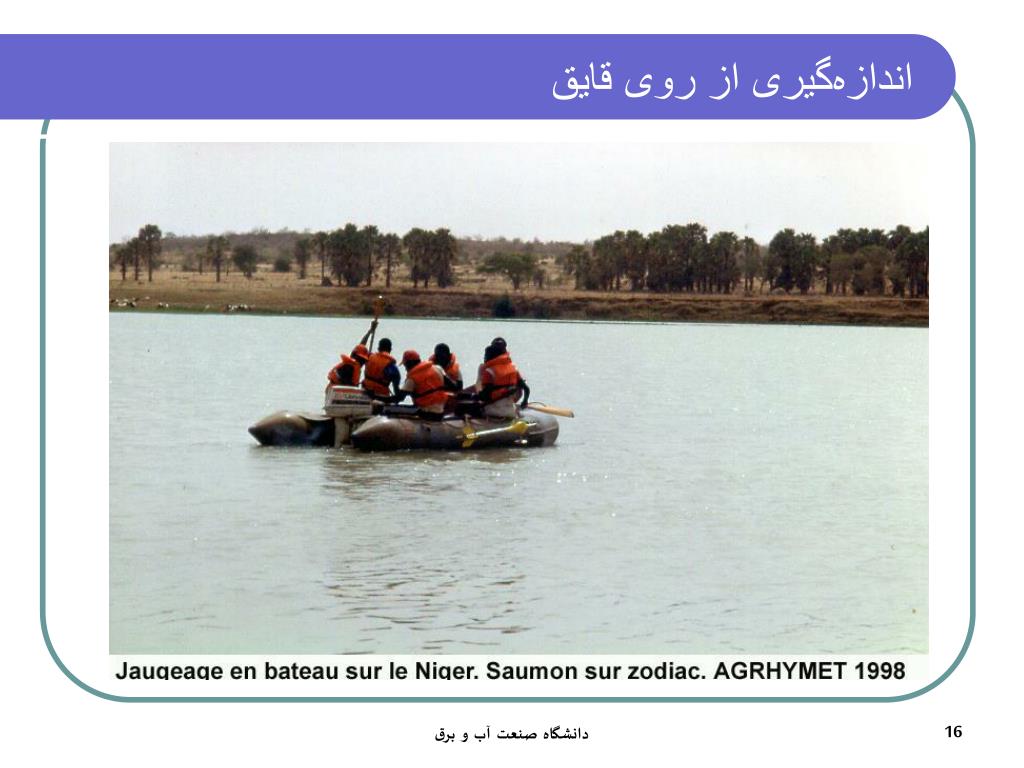

اندازه‌گیری از روی قایق دانشگاه صنعت آب و برق

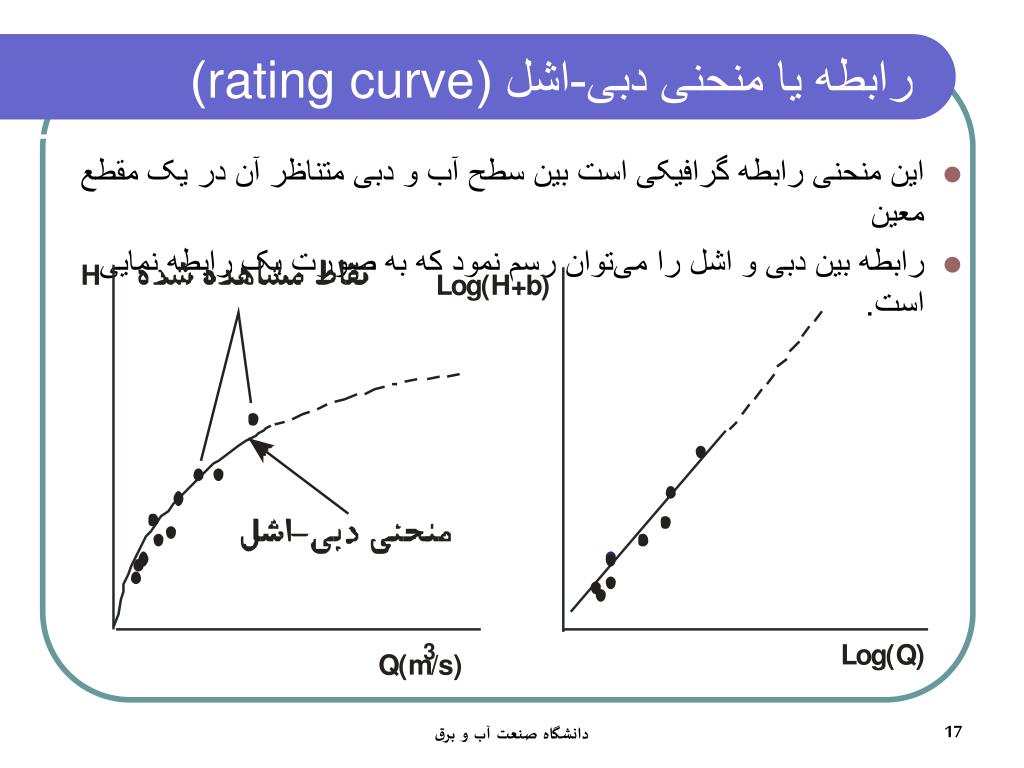

رابطه یا منحنی دبی-اشل (rating curve) • این منحنی رابطه گرافیکی است بین سطح آب و دبی متناظر آن در یک مقطع معین • رابطه بین دبی و اشل را می‌توان رسم نمود که به صورت یک رابطه نمایی است. دانشگاه صنعت آب و برق

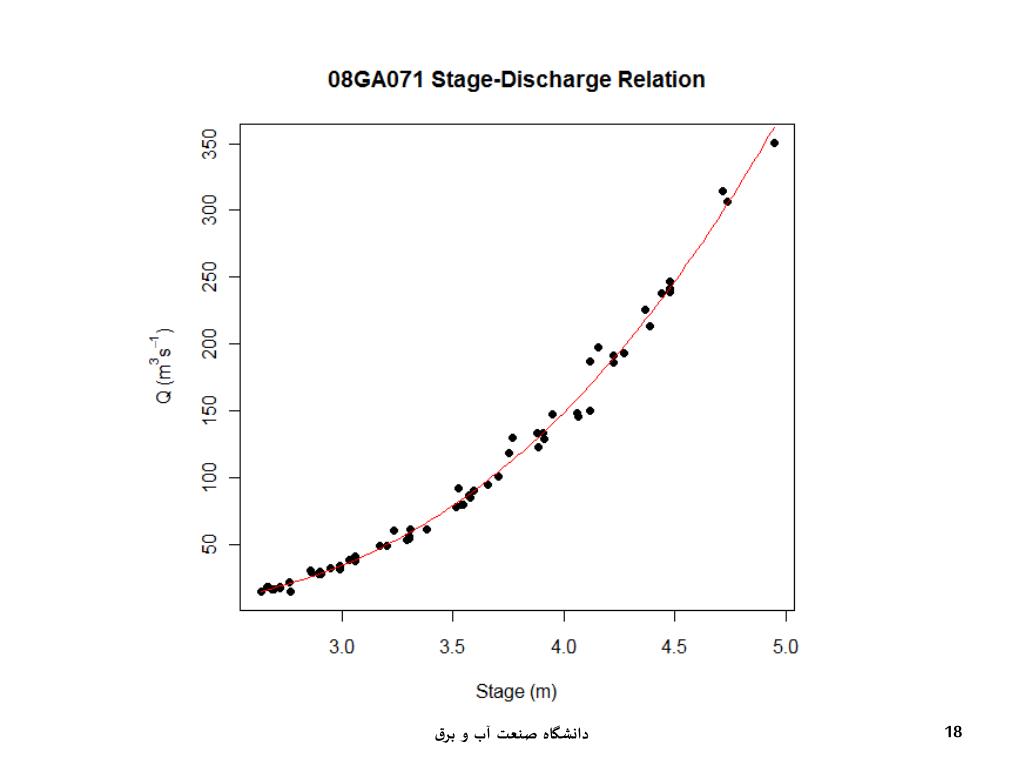

رابطه یا منحنی دبی-اشل (rating curve) دانشگاه صنعت آب و برق

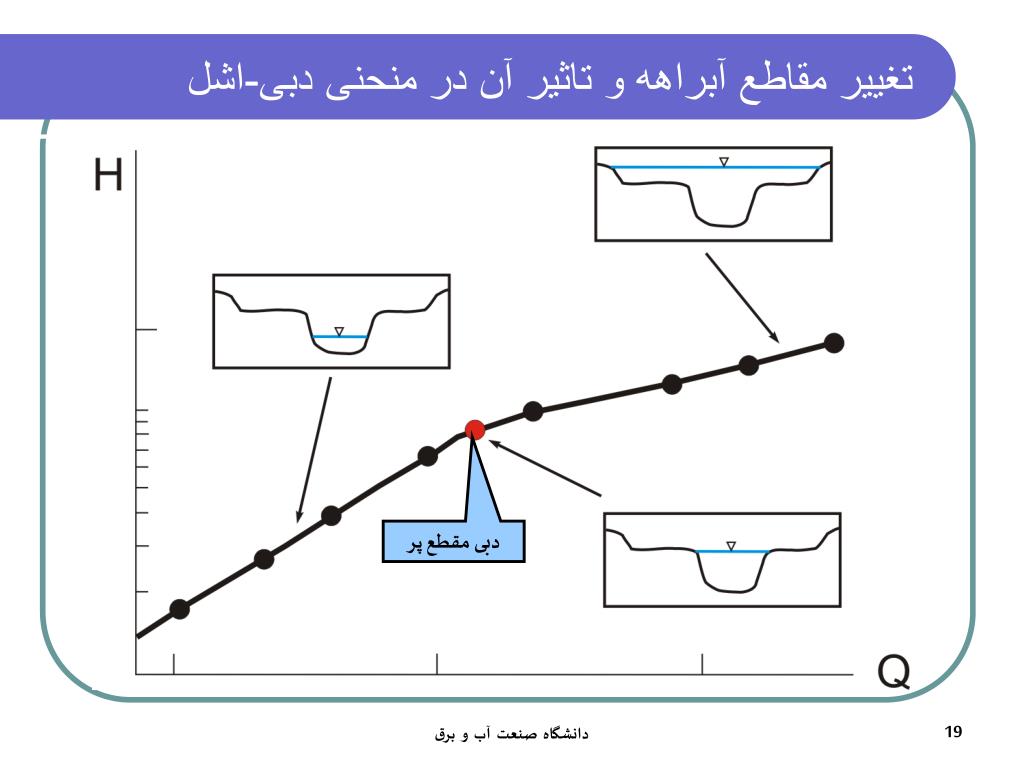

تغییر مقاطع آبراهه و تاثیر آن در منحنی دبی-اشل دبی مقطع پر دانشگاه صنعت آب و برق

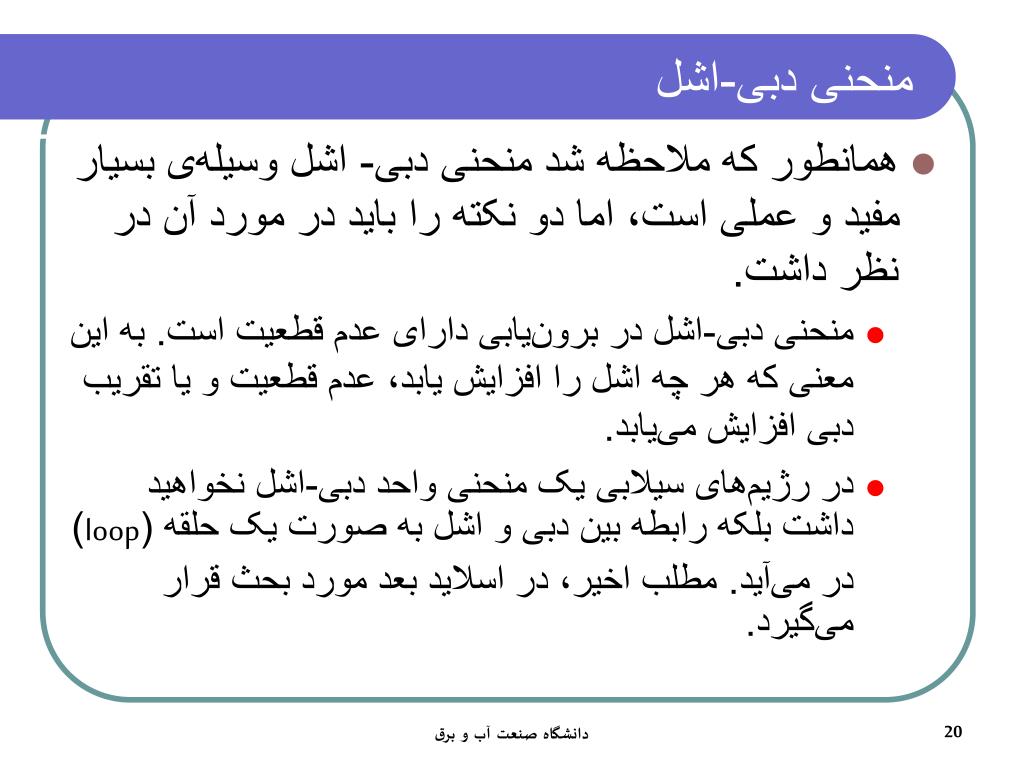

منحنی دبی-اشل • همانطور که ملاحظه شد منحنی دبی- اشل وسیله‌ی بسیار مفید و عملی است، اما دو نکته را باید در مورد آن در نظر داشت. • منحنی دبی-اشل در برون‌یابی دارای عدم قطعیت است. به این معنی که هر چه اشل را افزایش یابد، عدم قطعیت و یا تقریب دبی افزایش می‌یابد. • در رژیم‌های سیلابی یک منحنی واحد دبی-اشل نخواهید داشت بلکه رابطه بین دبی و اشل به صورت یک حلقه (loop) در می‌آید. مطلب اخیر، در اسلاید بعد مورد بحث قرار می‌گیرد. دانشگاه صنعت آب و برق

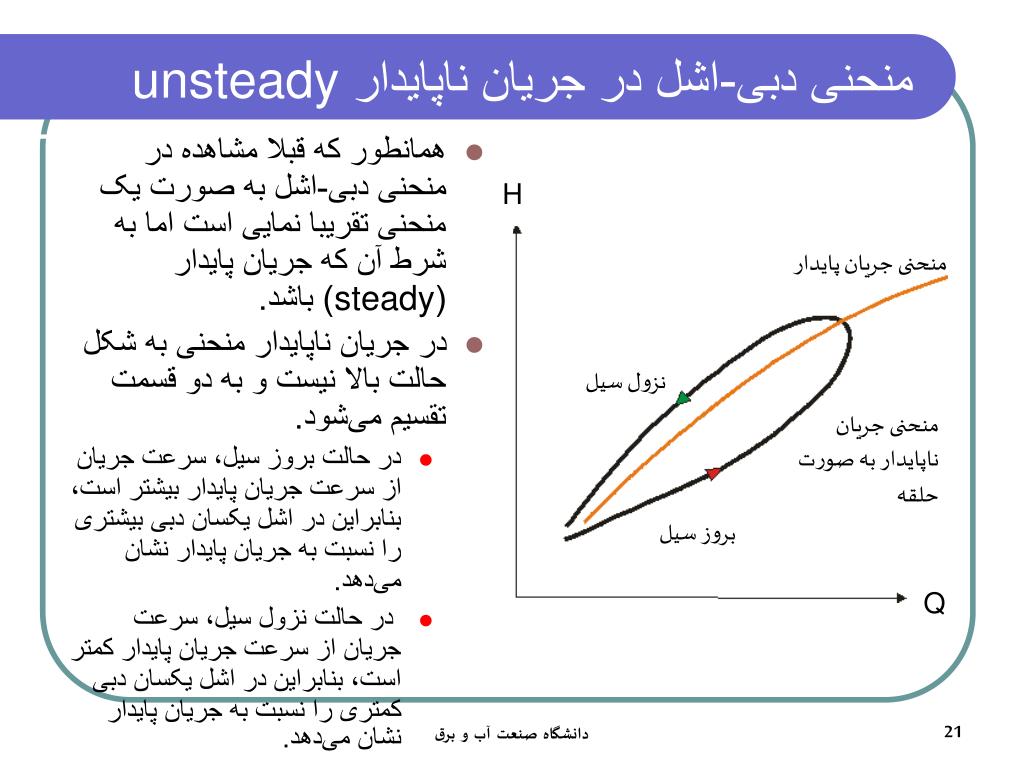

منحنی دبی-اشل در جریان ناپایدار unsteady • همانطور که قبلا مشاهده در منحنی دبی-اشل به صورت یک منحنی تقریبا نمایی است اما به شرط آن که جریان پایدار (steady) باشد. • در جریان ناپایدار منحنی به شکل حالت بالا نیست و به دو قسمت تقسیم می‌شود. • در حالت بروز سیل، سرعت جریان از سرعت جریان پایدار بیشتر است، بنابراین در اشل یکسان دبی بیشتری را نسبت به جریان پایدار نشان می‌دهد. • در حالت نزول سیل، سرعت جریان از سرعت جریان پایدار کمتر است، بنابراین در اشل یکسان دبی کمتری را نسبت به جریان پایدار نشان می‌دهد. H منحنی جریان پایدار نزول سیل منحنی جریان ناپایدار به صورت حلقه بروز سیل Q دانشگاه صنعت آب و برق

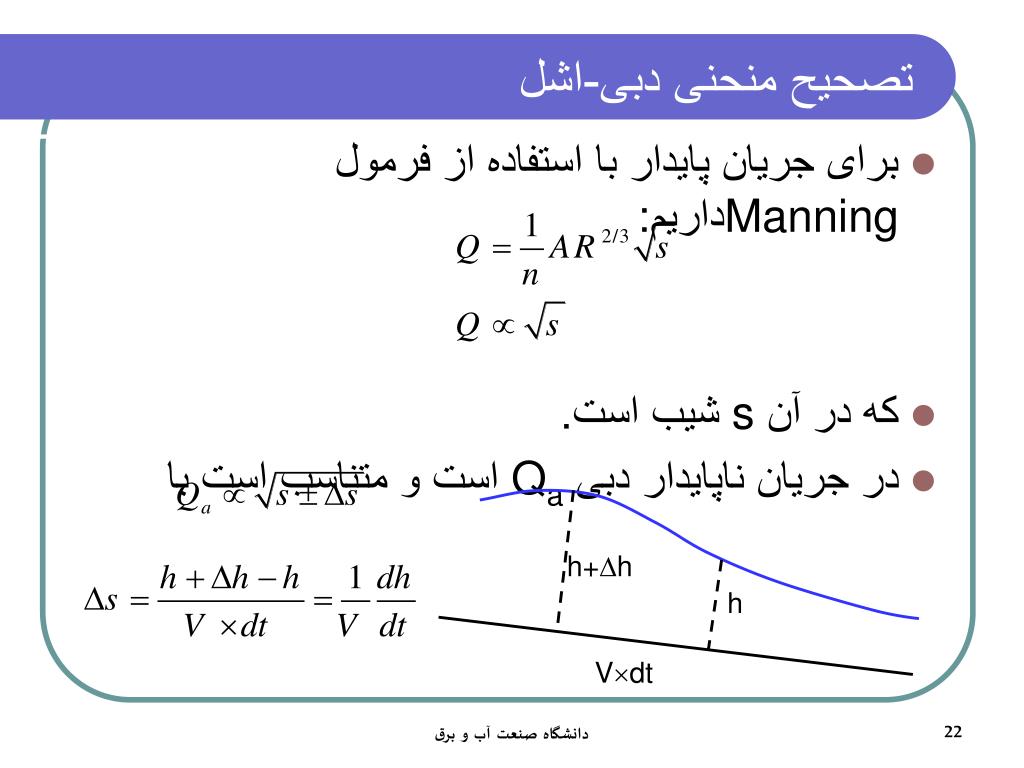

تصحیح منحنی دبی-اشل • برای جریان پایدار با استفاده از فرمول Manningداریم: • که در آن s شیب است. • در جریان ناپایدار دبی Qa است و متناسب است با h+h h Vdt دانشگاه صنعت آب و برق

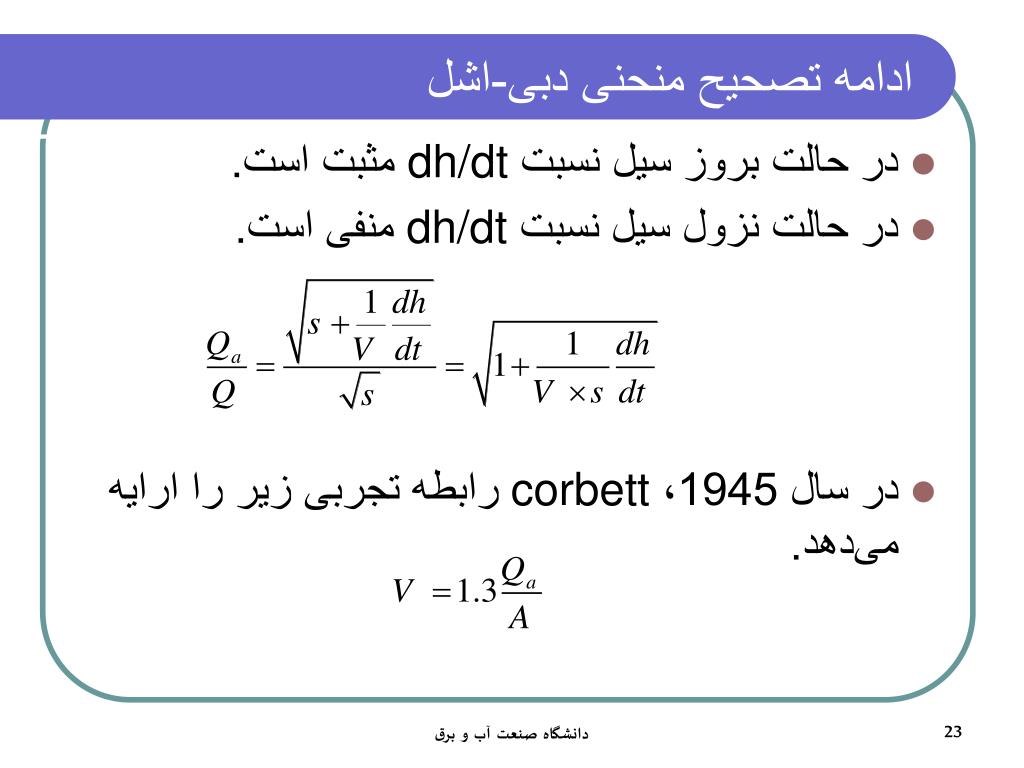

ادامه تصحیح منحنی دبی-اشل • در حالت بروز سیل نسبت dh/dt مثبت است. • در حالت نزول سیل نسبت dh/dt منفی است. • در سال 1945، corbett رابطه تجربی زیر را ارایه می‌دهد. دانشگاه صنعت آب و برق

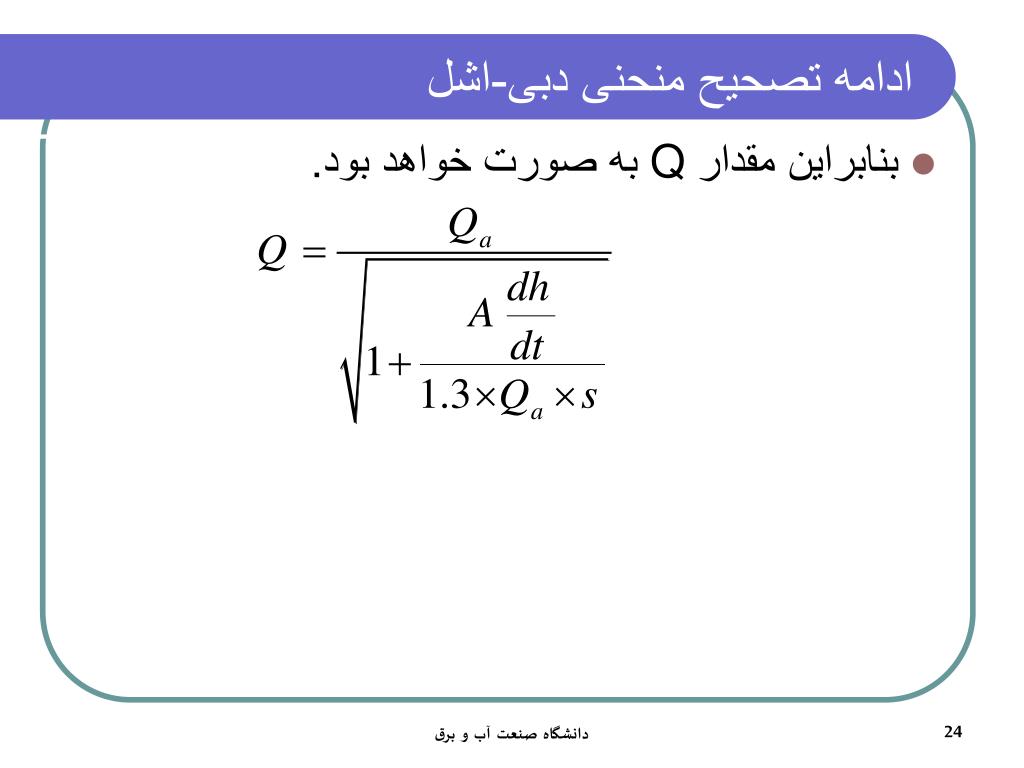

ادامه تصحیح منحنی دبی-اشل • بنابراین مقدار Q به صورت خواهد بود. دانشگاه صنعت آب و برق

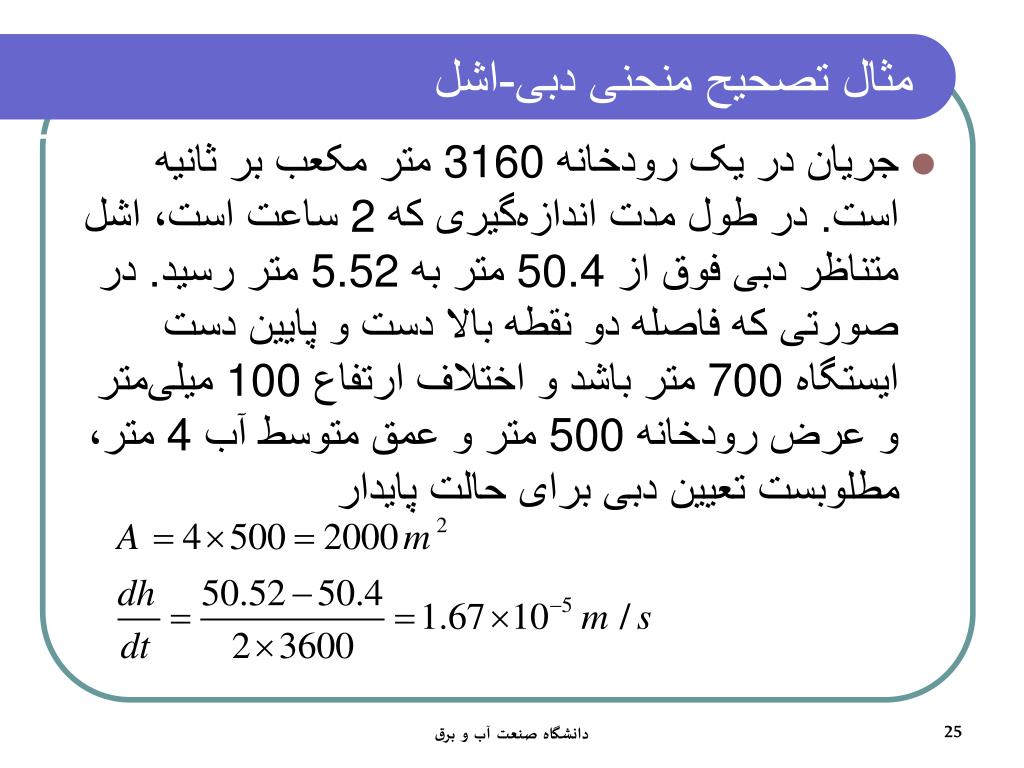

مثال تصحیح منحنی دبی-اشل • جریان در یک رودخانه 3160 متر مکعب بر ثانیه است. در طول مدت اندازه‌گیری که 2 ساعت است، اشل متناظر دبی فوق از 50.4 متر به 5.52 متر رسید. در صورتی که فاصله دو نقطه بالا دست و پایین دست ایستگاه 700 متر باشد و اختلاف ارتفاع 100 میلی‌متر و عرض رودخانه 500 متر و عمق متوسط آب 4 متر، مطلوبست تعیین دبی برای حالت پایدار دانشگاه صنعت آب و برق

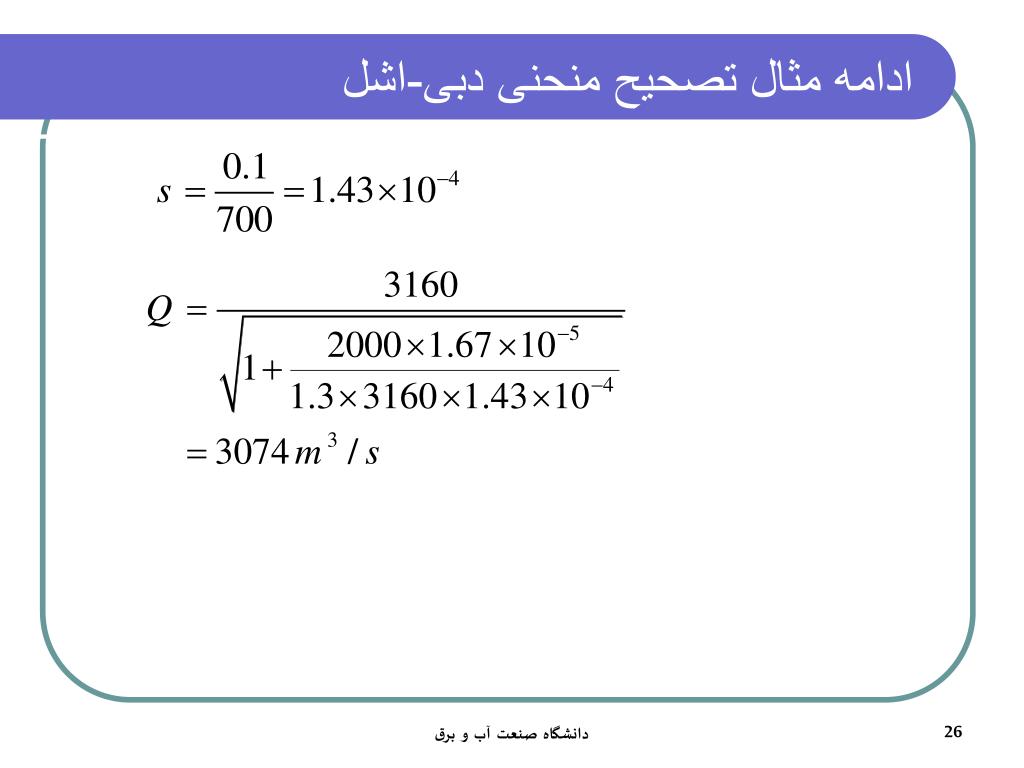

ادامه مثال تصحیح منحنی دبی-اشل دانشگاه صنعت آب و برق
