ORIGENS

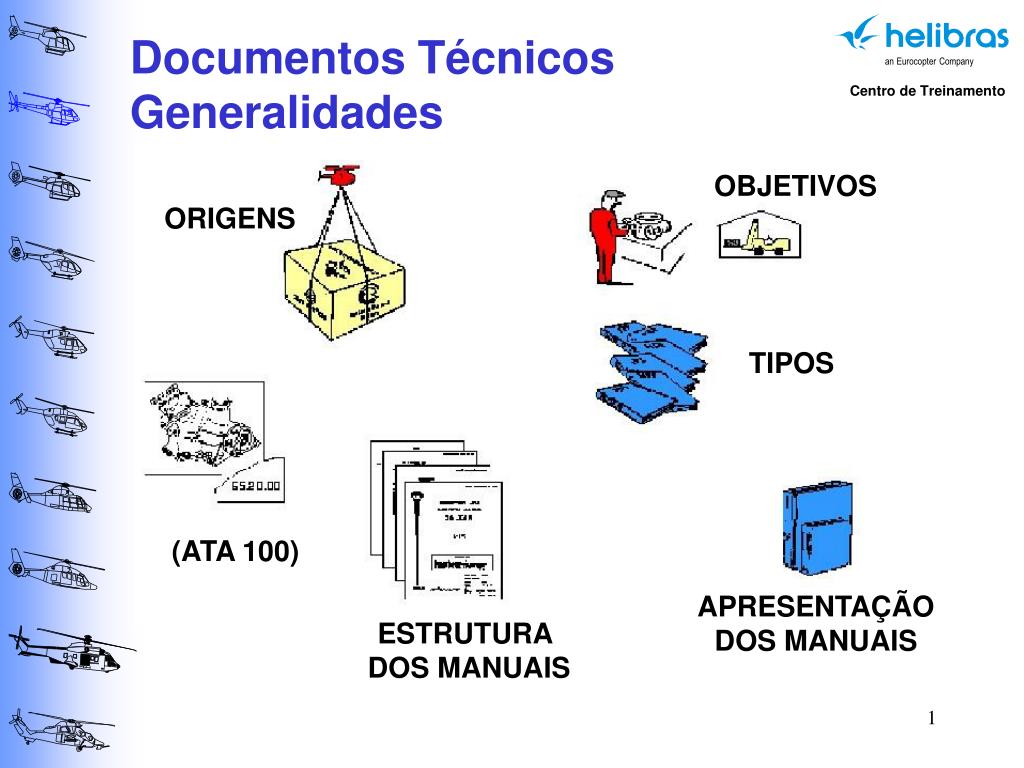

1. Documentos Técnicos Generalidades OBJETIVOS ORIGENS TIPOS (ATA 100) APRESENTAÇÃO DOS MANUAIS ESTRUTURA DOS MANUAIS

2. ORIGEM DA DOCUMENTAÇÃO TÉCNICA FABRICANTE DE HELICÓPTERO FABRICANTES DE EQUIPAMENTOS FABRICANTES DE MOTORES

3. OBJETIVOS DA DOCUMENTAÇÃO • Transmitir aos operadores os conhecimentos necessários para: • Compreender a estrutura dos manuais. • Localizar de maneira rápida e eficiente as informações necessárias à realização de suas tarefas. • Organizar os manuais em função da finalidade de cada um de modo a facilitar sua busca e utilização. • Proceder a sua atualização correta em tempo hábil.

4. OBJETIVOS - CONTINUAÇÃO • Assegurar o emprego correto e a disponibilidade para vôo dos helicópteros. • Guiar os técnicos nas suas atividades. • Comunicar informações referentes a segurança, falhas, desgastes e modificações. • Formar e reciclar os técnicos assegurando a manutenção e operação das aeronaves. • Identificar peças e ferramentas.

5. TIPOS DE DOCUMENTOS MANUTENÇÃO M APROVISIONAMENTO I OPERAÇÃO P INSTRUÇÃO T ESPECIAL S

6. DOCUMENTOS CONFORME TIPOS MANUTENÇÃO ESPECIAL OPERAÇÃO APROVISIONAMENTO INSTRUÇÃO

7. OPERAÇÃO: P ORIGEM: FABRICANTE DE HELICÓPTEROS MANUAL DE VÔO - PMV PROGRAMA RECOMENDADO DE MANUTENÇÃO - PRE

8. MANUAL DE VÔO (PMV) O Manual de Vôo reúne as informações necessárias a um piloto qualificado, para assegurar a condução correta da aeronave. Este manual foi elaborado segundo o documento “Recommended format for Flight Manuals” emitido pelo “H.A.A. Savety Committee” em Maio de 1977. MANUAL DE VÔO BÁSICO APROVADO PELOS ÓRGÃOS AERONÁUTICOS HOMOLOGADORES DE VÁRIOS PAÍSES (AERONAVES CIVIS). NO BRASIL: CÓDIGO “G” (CTA) MANUAL DE VÔO COMPLEMENTAR NÃO SUJEITO A APROVAÇÃO. OS DOIS DEVEM ESTAR PERMANENTEMENTE A BORDO DA AERONAVE.

9. LIMITAÇÕES • Limitações Operacionais • Placas e Marcações • PROCEDIMENTOS DE EMERGÊNCIA • Procedimentos de Emergência • Panes nos Sistemas • Painel de Alarme e Buzina • PROCEDIMENTOS NORMAIS • Procedimentos Operacionais • Verificações de Potência do Motor • DESEMPENHOS • Envelope de Vento Demonstrado • Calibração do Velocímetro • Envelope Altura-Velocidade • Desempenho em Vôo Pairado DES e FES • Razão de Subida • Níveis de Ruídos • SUPLEMENTOS MANUAL BÁSICO - APROVADO (*) (*) AERONAVES CIVIS

10. GENERALIDADES • Características Gerais • Símbolos e Tabelas de Conversão • DESEMPENHOS COMPLEMENTARES • Influência dos Equipamentos sobre o Desempenho • Dados de Vôo Cruzeiro Recomendado • Consumo de Combustível, Autonomia e Alcance • PESO E BALANCEAMENTO • Pesagem e Cálculo do CG • DESCRIÇÃO E SISTEMAS • Posto de Pilotagem • Motor, Rotores, Comandos de Vôo, Sistemas: Combustível, Hidráulico, Elétrico, Anemobarométrico, iluminação e Ar Condicionado • MANUTENÇÃO • Manuseio no Solo • Instruções de Manutenção • Programa de Ensaio • Inspeções Diárias (BFF, TA, ALF) • SUPLEMENTOS OPERACIONAIS MANUAL COMPLEMENTAR (NÃOSUJEITO A APROVAÇÃO)

11. PROGRAMA RECOMENDADO DE MANUTENÇÃO (PRE) APRESENTA O CONJUNTO DE OPERAÇÕES DE MANUTENÇÃO A SER REALIZADAS PELO OPERADOR: ESPECIFICA AS OPERAÇÕES E LIMITAÇÕES MANDATÓRIAS PARA GARANTIR A AERONAVEGABILIDADE DA AERONAVE

12. PROGRAMA RECOMENDADO DE MANUTENÇÃO (PRE) • 05.00.00: Classificação das informações, definições de manutenção, condições particulares de operação, tolerâncias, glossário, instruções para utilização do manual e compatibilidade / incompatibilidade de instalação dos opcionais. • 05.10.00: PERIODICIDADES: • Tempo Limite de Funcionamento (OTL) • Tempo Limite entre Revisões (TBO) • MONITORAMENTO DE COMPONENTES (FME) • TRANSFERÊNCA DE COMPONENTES ENTRE VERSÕES • TEMPO LIMITE DE UTILIZAÇÃO DE MATERIAIS COM • PRAZO DE VALIDADE (Mangueiras em elastômero)

13. 05.20.00: OPERAÇÕES DE MANUTENÇÃO - PERIODICIDADES Conjunto de operações de manutenção a efetuar independentemente da condição de emprego do helicóptero. Inclui a verificação dos componentes “OC” (05.10) e as inspeções de aeronavegabilidade (05.99/98) 05.20.01: Apresenta as operações de manutenção periódica classificadas conforme ATA 100 (Capítulo / Seção). 05.20.02: Apresenta as operações de manutenção periódica classificadas por periodicidade (horas de funcionamento, tempo calendárico, ciclos de utilização). Possibilita a organização da manutenção em inspeções. 05.20.03: Apresenta as operações de manutenção não periódicas (Ex.: após troca de componente). Classificadas por ATA 100 (Capítulo / Seção).

14. 05-98 / 05-99 (*): LIMITAÇÕES DE AERONAVEGABILIDADE • Apresenta uma lista dos elementos (peças ou conjuntos) sujeitos a uma ou mais limitações de aeronavegabilidade e define estas limitações. • Limite de Vida (SLL): em horas, em ciclos e em horas ou ciclos • Monitoramento (CHK) • Informações particulares diversas • (*) 05.98 - Aeronaves militares • 05.99 - Aeronaves civis

15. IDENTIFICAÇÃO (ATA 100)

16. IDENTIFICAÇÃO DOS MANUAIS • Os manuais e os sistemas são identificados de acordo com as especificações da ATA 100. • Estas especificações, estabelecidas pela AIR TRANSPORT ASSOCIATION OF AMERICA, permitem aos fabricantes e aos usuários, organizar as informações de forma padronizada. • Os manuais organizados segundo a ATA 100 são: • Manuais de Manutenção; • Manuais de Identificação. Capítulo ou Sistema Seção ou Subsistema Subseção ou Subsistema Numeração ATA 100 Assunto ou instalação, equipamento, componente Numeração comum a todos os itens da especificação Numeração específica a cada fabricante

17. EXEMPLO: NUMERAÇÃO DAS PÁGINAS DA INSTALAÇÃO FAROL DE POUSO ESCAMOTEÁVEL Identificação dos capítulos/sistemas Corresponde a um sistema considerado no seu conjunto Sistemas da Célula 20 Técnicas correntes 21 Ar condicionado / aquecimento /ventilação 22 Piloto automático 23 Rádiocomunicação 24 Sistema Elétrico 25 Equipamentos e acessórios 26 Proteção contra-incêndio 28 Sistema de combustível 29 Geração hidráulica 30 Proteção contra gelo e chuva 31 Sistemas de indicação e registro 32 Trem de pouso 33 Iluminação 34 Navegação 35 Oxigênio 36 Sistema pneumático 39 Painéis elétricos e eletrônicos 46 Armamento 47 Sistema eletrônico do armamento

18. IDENTIFICAÇÃO DAS SEÇÕES / SUB-SISTEMAS Corresponde a um sub-sistema considerado no seu conjunto Iluminação 00 Geral 10 Posto de pilotagem 20 Compartimento de passageiros 30 Compartimento de carga 40 Exterior 50 Iluminação de emergência

19. IDENTIFICAÇÃO DAS SUBSEÇÕES / SUBSISTEMAS Corresponde a um subsistema considerado no seu conjunto. Este número é atribuído pelo fabricante Iluminação Exterior 1 Luzes de Posição 2 Luzes anticolisão 3 Farol de pouso 4 Luzes de formação 5 Farol de busca

20. IDENTIFICAÇÃO DOS ASSUNTOS / EQUIPAMENTOS Corresponde a uma instalação ou a um equipamento Iluminação Exterior 01 Escamoteável “Teleflex” 02 Escamoteável “Grelhas” 03 Fixo 04 . . . 05 . . . Farol de pouso

21. IDENTIFICAÇÃO DOS CARTÕES DE TRABALHO Ex: Remoção - Instalação do farol Ordenação segundo a natureza da informação Iluminação Exterior Farol de pouso 200 Operações de manutenção 300 Manutenção corrente 400 Remoção / instalação 500 Regulagens / testes 600 Inspeção / verificação 700 Reparos 800 Revisão 900 Estocagem Escamoteável “Teleflex” MET MRR MRV MST

22. EXEMPLO DE NUMERAÇÃO: Manual de Descrição e Funcionamento (MDF) Instalação farol de pouso escamoteável

23. ORIGEM : FABRICANTES DE MOTORES MANUTENÇÃO M ORIGEM : FABRICANTES DE EQUIPAMENTOS MANUAL DE MANUTENÇÃO MANUAL DE MANUTENÇÃO DE EQUIPAMENTOS ORIGEM: : FABRICANTE DE HELICÓPTEROS MANUAL DE FALHAS E DIAGNÓSTICOS MANUAL DE MANUTENÇÃO MANUAL DE CIRCUITOS E ESQUEMAS MANUAL DE DESCRIÇÃO E FUNCIONAMENTO MANUAL DE TÉCNICAS CORRENTES MANUAL DE ESTOCAGEM MANUAL DE REPAROS

24. MANUAL DE DESCRIÇÃO E FUNCIONAMENTO (MDF) APRESENTA A DESCRIÇÃO E O PRINCÍPIO DE FUNCIONAMENTO DA AERONAVE E DE SEUS VÁRIOS SISTEMAS. DIVISÃO : CONFORME ATA 100 CAPÍTULO / SEÇÃO / ASSUNTO DIVIDE-SE EM: - BÁSICO - PERSONALIZADO

25. MANUAL DE DESCRIÇÃO E FUNCIONAMENTO (MDF) SUMÁRIO: CAP. 00 - UM GUIA PARA A DOCUMENTAÇÃO TÉCNICA CAP. 06 - DIMENSÕES E PARTES CAP. 07 - LEVANTAMENTO E IÇAMENTO CAP. 08 - NIVELAMENTO E PESAGEM CAP. 10 - ESTACIONAMENTO E MANUTENÇÃO . . . . . . . . CONFORME ATA 100

26. MANUAL DE CIRCUITOS E ESQUEMAS (MCS) APRESENTA, PARA AS INSTALAÇÕES ELÉTRICAS E ELETRÔNICAS, OS DIAGRAMAS ELÉTRICOS E AS POSIÇÕES DOS SEUS PRINCIPAIS COMPONENTES. APRESENTA TAMBÉM CODIFICAÇÃO DAS CABLAGENS, SIMBOLOS UTILIZADOS, IDENTIFICAÇÀO DE COMPONENTES, LOCALIZAÇÃO, CAPACIDADE DE FUSÍVEIS, ETC. DIVISÃO : CONFORME ATA 100 (CAP / SEÇ / AS) • DIVIDE-SE EM: • BÁSICO • PERSONALIZADO

27. MANUAL DE CIRCUITOS E ESQUEMAS (MCS) PARTICULARIDADES CAP. 00.10.00 - CODIFICAÇÃO DE CABLAGENS - REDE / CIRCUITO / SEÇÃO / COMPONENTE / CONEXÕES Ex.: LK 23 NE / 4 ALFA / 13 N CAP. 00.10.10 - SÍMBOLOS UTILIZADOS CAP. 00.20.00 - RELAÇÃO DOS COMPONENTES X LOCALIZAÇÃO NO MANUAL (CAP/SEC/ASS) CAP. 39.00.00 - CONSOLE E PAINEIS (BOTÕES / FUSÍVEIS / DISJUNTORES)

28. MANUAL DE FALHAS E DIAGNÓSTICOS (MFI) (TROUBLE SHOOTING) APRESENTA AS INFORMAÇÕES NECESSÁRIAS À LOCALIZAÇÃO DE PANES E DETERMINAÇÃO DE AÇÕES CORRETIVAS PARA SANÁ-LAS. - PANE - INDICAÇÃO - POSSÍVEL CAUSA - AÇÃO CORRETIVA DIVISÃO : CONFORME ATA 100 (CAP / SEÇ / ASS) • DIVIDE-SE EM: • BÁSICO • PERSONALIZADO

29. MANUAL DE FALHAS E DIAGNÓSTICOS (MFI) (TROUBLE SHOOTING) SUMÁRIO 05 - VIBRAÇÕES 21 - AQUECIMENTO E VENTILAÇÃO 24 - SISTEMA ELÉTRICO 25 - FLUTUADOR DE EMERGÊNCIA 26 - PROTEÇÃO CONTRA INCÊNDIO 28 - COMBUSTÍVEL 29 - SISTEMA HIDRÁULICO 33 - ILUMINAÇÃO 52 - PORTAS 62/63/67 - TRANSMISSÃO 76 - CONTROLE DE COMBUSTÍVEL 79 - SISTEMA DE LUBRIFICAÇÃO

30. MANUAL DE MANUTENÇÃO (MET) DESCREVE AS OPERAÇÕES DE INSPEÇÃO, REGULAGEM, AJUSTE, REMOÇÃO, INSTALAÇÃO, ENSAIO,... ESTAS OPERAÇÕES SÃO REALIZÁVEIS NO HELICÓPTERO IN LOCO E PODEM ESTAR RELACIONADAS AO PRE (PROGRAMA RECOMENDADO DE MANUTENÇÃO). DIVISÃO : CONFORME ATA 100

31. MANUAL DE MANUTENÇÃO (MET) 200-299: MANUTENÇÃO OPERACIONAL 300-399: MANUTENÇÃO CORRENTE 400-499: REMOÇÃO - INSTALAÇÃO 500-599: REGULAGENS - ENSAIOS 600-699: INSPEÇÃO - VERIFICAÇÃO

32. MANUAL DE MANUTENÇÃO (MET) • GENERALIDADES SOBRE A AERONAVE • 00 - Introdução • 05 - Inspeções de manutenção • 06 - Dimensões - Implantação • 07 - Levantamento e içamento • 08 - Nivelamento - Pesagem - Alinhamento • 09 - Reboque e rolagem • 10 - Estacionamento e amarração • 11 - Plaquetas e marcações • 12 - Manutenção corrente

33. MANUAL DE MANUTENÇÃO (MET) • SISTEMAS DA CÉLULA • 20 - Técnicas correntes • 21 - Ar condicionado • 22 - Piloto automático • 23 - Radiocomunicação • 24 - Geração elétrica • 25 - Equipamentos e acessórios • 26 - Proteção contra incêndio • 28 - Combustível • 29 - Geração hidráulica • 30 - Proteção contra agentes externos • 31 - Sistemas de indicação e de registro • 32 - Trem de pouso • 33 - Iluminação • 34 - Navegação • 36 - Sistema pneumático • 39 - Painéis elétricos e eletrônicos • 46 - Armamento • 47 - Eletrônica de armamento

34. MANUAL DE MANUTENÇÃO (MET) • ESTRUTURA • 51 - Estruturas - Técnicas correntes • 52 - Portas e aberturas • 53 - Fuselagem • 55 - Empenagem • ROTORES • 60 - Rotores - Técnicas correntes • 62 - Rotor principal • 63 - Acionamento do Rotor principal • 64 - Rotor traseiro • 65 - Acionamento do Rotor traseiro • 66 - Dobragem das pás e do pilone • 67 - Comandos dos Rotores

35. MANUAL DE MANUTENÇÃO (MET) • GRUPO MOTOPROPULSOR (GTM) • 70 - Motor - Técnicas correntes • 71 - Grupo motopropulsor • 72 - Motor • 73 - Sistema de combustível e comandos • 74 - Ignição • 75 - Ar • 76 - Comandos do motor • 77 - Controle dos motores • 78 - Escapamento • 79 - Lubrificação • 80 - Partida

36. MANUAL DE REPAROS (MRR) APRESENTA AS OPERAÇÕES DE RECONDICIONAMENTO APÓS VERIFICAÇÃO (PROGRAMADA OU NÃO). ESTAS OPERAÇÕES PODEM SER EXECUTADAS NA AERONAVE IN LOCO OU EM OFICINA AUTORIZADA. CARTÕES DE TRABALHO: DE 701 A 799

37. MANUAL DE REPAROS (MRR) PARTICULARIDADES: VOLUME1: IDENTIFICAÇÃO DE MATERIAIS E TRATAMENTOS DE PROTEÇÃO. (FORMATO A4 - CAP / SEC / ASS) DEMAIS VOLUMES: PROCEDIMENTOS DE REPARO OU DE SUBSTITUIÇÃO. (FORMATO A5 - CAP / SEC / ASS / CT) - 700 A 725: SUBSTITUIÇÃO DE COMPONENTES (CAP. 60: INSTRUÇÕES GERAIS) - 726 A 750: FOLGAS E TOLERÂNCIAS - 751 A 760: TESTES (CAP. 60: PROCESSOS GERAIS) - 761 A 770: REPAROS DE PÁS (CAP. 60: PROCESSOS GERAIS) - 771 A 789: REPAROS DE COMPONENTES

38. MANUAL DE TÉCNICAS CORRENTES (MTC) APRESENTA AS INFORMAÇÕES DE “KNOW-HOW” E DE CONHECIMENTOS GERAIS UTILIZÁVEIS NA DISPONIBILIZAÇÃO PARA O VÔO E COMPREENDE: MANUTENÇÃO, INSPEÇÕES, REPAROS PADRÃO, RECOMENDAÇÕES TÉCNICAS E DE SEGURANÇA, CONDIÇÕES DE ESTOCAGEM, ESPECIFICAÇÕES, ETC. DIVISÃO: CAP. 20 APLICÁVEL A TODOS OS HELICÓPTEROS.

39. MANUAL DE TÉCNICAS CORRENTES (MTC) 01- Produtos diversos utilizados em helicópteros Graxas - Óleos - Compostos de proteção - Fluídos hidráulicos - Combustível - Selantes - Utilização de águas - Seleção de materiais. 02- Procedimentos gerais aplicáveis em manutenção e reparos Montagem de conexões hidráulicas - Instalação de cablagens elétricas Tratamento térmico das ligas de alumínio - Rebitagem - Montagem - Travamento - Imobilização - Metalização - Substituição de elementos da estrutura - Ensaios por líquido penetrante e por magnetoscopia - Verificação de rolamentos. 03- Reparos padrão Instruções gerais aplicáveis a reparos - Substituição de elementos (rebites, porcas-flange, etc) - Riscos / Trincas / Perfurações - Reparos estruturais - Reparos de materiais compostos - Reparos de antiderrapantes.

40. MANUAL DE TÉCNICAS CORRENTES (MTC) 04- Limpeza - Proteção - Pintura Limpeza de peças - Decapagem - Prevenção e tratamento contra a corrosão - Tratamento de superfícies antes da pintura - Método de aplicação de tintas - Tratamento de superfícies para aplicação de produtos lubrificantes. 05- Vedação Regras gerais aplicadas à vedação - Produtos de vedação utilizados em reparos estruturais ou em conjuntos mecânicos. 06- Colagem Colagem por adesivos - Utilização de araldites e colagem de tecidos de fibra de vidro - Utilização de misturas - Características dos produtos.

41. MANUAL DE TÉCNICAS CORRENTES (MTC) 07- Manutenção Manutenção da aeronave na oficina ou no solo com o rotor girando. Instruções de segurança: - para a aeronave estacionada em oficina durante a troca de elementos - para operações de retirada de gelo antes da decolagem e intervenção na bateria. Instruções técnicas aplicáveis em manutenção e reparos Vazamento de óleo - Intervenção no sistema hidráulico - Alimentação externa. 08- Monitoramento periódico facultativo - Verificações sistemáticas - Óleos de lubrificação; bombas hidráulicas, bancos hidráulicos. - Regras gerais aplicáveis na manutenção e reparos da aeronave e acompanhamento das FME. - Poluição orgânica do combustível: monitoração, detecção e intervenção.

42. MANUAL DE TÉCNICAS CORRENTES (MTC) 09- Estocagem - Embalagem - Produtos de estocagem a curto e longo prazo. - Estocagem de aeronaves (conceitos e períodos). - Estocagem de mangueiras em elastômero e teflon. - Estocagem de pneus. - Métodos de acondicionamento e embalagem de materiais aeronáutico, equipamentos giroscópicos e rolamentos. 60- Técnicas correntes para pás - Generalidades sobre produtos a utilizar em reparos. -Instruções gerais - Reparos comuns - Operações de verificação e proteção.

43. MANUAL DE ESTOCAGEM (MST) APRESENTA OS MÉTODOS DE ESTOCAGEM E DE CONDICIONAMENTO PARA CURTO, MÉDIO E LONGO PRAZO DA AERONAVE COMPLETA E DOS SEUS COMPONENTES PRINCIPAIS (CABEÇAS, ROTORES, CAIXAS DE TRANSMISSÃO, ETC ...) DIVISÃO : CONFORME ATA 100 CAPÍTULO/SEÇÃO/ASSUNTO CARTÕES DE TRABALHO: DE 900 A 999

44. MANUAL DE ESTOCAGEM (MST) SUMÁRIO: CAP. 10 - ESTOCAGEM DA AERONAVE CAP. 62 - ROTOR PRINCIPAL CAP. 63 - ACIONAMENTO DO ROTOR PRINCIPAL CAP. 64 - ROTOR TRASEIRO CAP. 65 - ACIONAMENTO DO ROTOR TRASEIRO

45. MANUAL DE MANUTENÇÃO DE EQUIPAMENTOS (MCM) É UMA COLEÇÃO DE MANUAIS ELABORADOS PELOS FABRICANTES DE EQUIPAMENTOS DA AERONAVE (BÁSICOS OU OPCIONAIS). CADA MANUAL CONTÉM BASICAMENTE AS INFORMAÇÕES DE: - DESCRIÇÃO/OPERAÇÃO, - MANUTENÇÃO, - REPOSIÇÃO DE PEÇAS. DIVISÃO: CONFORME ATA 100 CAP / SEÇ / Nº DEFINIDO PELO FAB. O “STATUS” DE REVISÃO E A VALIDADE DOS CAPÍTULOS ESTÃO DEFINIDOS NA “LISTA DE DOCUMENTOS DE EQUIPAMENTOS (JOB)” . (ACESSO POR: P/N, FABRICANTE OU CAPÍTULO ATA 100).

46. MANUAL DE REVISÃO (MRV) APRESENTA AS INFORMAÇÕES PARA A EXECUÇÃO DE REVISÃO DE CONJUNTOS DINÂMICOS: - CAIXAS DE TRANSMISSÃO, - MASTRO, - CABEÇA DO ROTOR, ETC. DIVISÃO : CONFORME ATA 100 CARTÕES DE TRABALHO: DE 800 A 899 DIFUSÃO RESTRITA A OFICINAS HOMOLOGADAS PELA EUROCOPTER. MRV MRV

47. APROVISIONAMENTO ORIGEM : FABRICANTE DE HELICÓPTEROS CATÁLOGO ILUSTRADO DE FERRAMENTAS - ICO CATÁLOGO ILUSTRADO DE PEÇAS - IPC CATÁLOGO COMPLEMENTAR DE APROVISIONAMENTO - ICA

48. CATÁLOGO ILUSTRADO DE PEÇAS (IPC) Apresenta a identificação (P/N), a localização e a figura ilustrada de todos os componentes removíveis susceptíveis de utilização nas operações de manutenção. • Permite também: • Conhecer a condição da aeronave quando da entrega, • Determinar todos os itens disponíveis como sobressalentes, • Apresentar a ilustração destes itens, • Auxiliar o operador: • - na solicitação; • - no aprovisionamento; • - na identificação das partes que constituem a aeronave; • - na identificação dos itens novos ou modificados; • - na gestão dos estoques de sobressalentes.

49. CATÁLOGO ILUSTRADO DE PEÇAS (IPC) PARTICULARIDADES: 00.10.00 - INFORMAÇÕES GERAIS 00.15.00 - ABREVIAÇÕES USADAS NO MANUAL (EX: MOD, MP/N, NSM, E, E1, FSCM, NHA, ALM, .......) 00.20. - DESCRIÇÃO DO MANUAL .10 - Explicação sobre a decomposição de conjuntos em seus componentes, segundo a ordem de montagem. .20 - Explicação detalhada das informações. .30 - Explicação detalhada para localização de um item cujo número é desconhecido. .40 - Explicação detalhada para a localização de um item com: MP/N ou NSM ou Item elétrico. .50 - Explicação ilustrada do índice de referências dos fabricantes.

50. CATÁLOGO ILUSTRADO DE PEÇAS (IPC) PARTICULARIDADES: 01.00.00 - ÍNDICE ALFANUMÉRICO (ORDENADO POR MP/N) 01.50.00 - ÍINDICE ALFANUMÉRICO (ORDENADO POR NSM) 02.00.00 - ÍNDICE ALFANUMÉRICO PARA EQUIPAMENTOS (ORDENADO POR MP/N) 02.50.00 - ÍNDICE ALFANUMÉRICO PARA EQUIPAMENTOS (ORDENADO POR P/N EC) 05.00.00 - ÍNDICE DE ITENS ELÉTRICOS (CRUZAMENTO COM MCS) 06.00.00 - ÍNDICE DE FABRICANTES (ORDENADO POR CÓDIGO) 06.50.00 - ÍNDICE DE FABRICANTES ( POR ORDEM ALFABÉTICA) 07.00.00 - TABELA DE CORRESPONDÊNCIA DE CONJUNTOS MECÂNICOS (ANTIGA X NOVA REFERÊNCIA)
