  1. PC-Cluster架設圖解教學 作業系統-linux-openSuSE 12.1

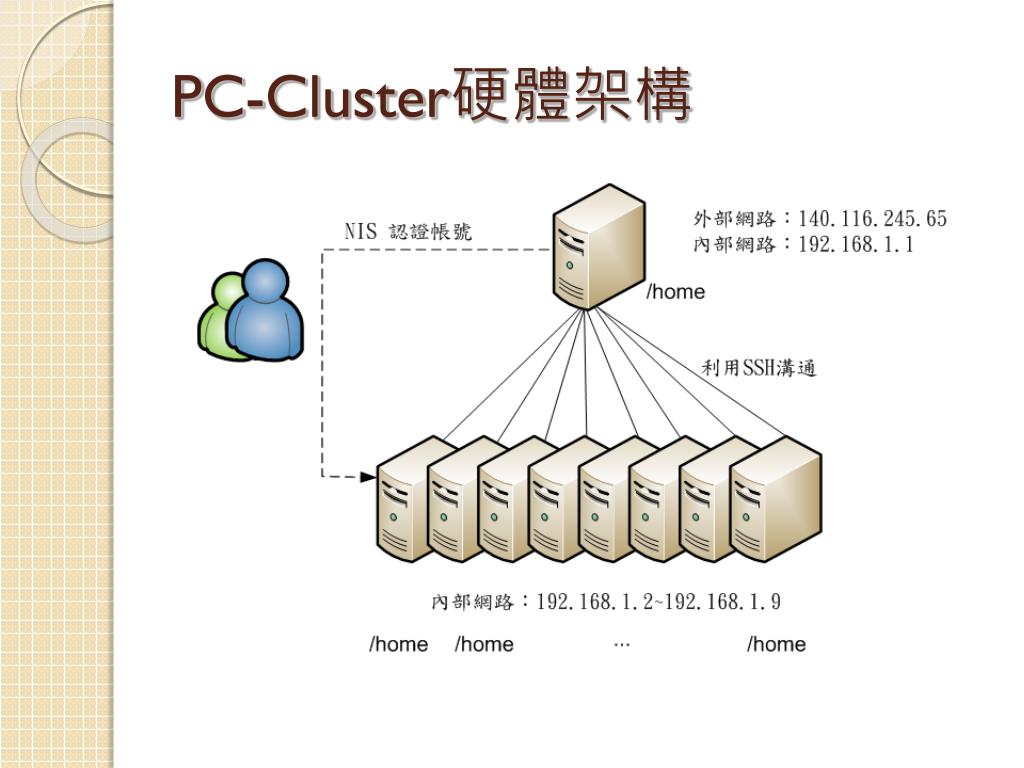

  2. PC-Cluster硬體架構

  3. PC-Cluster軟體架構 • NFS (Network FileSystem) Server • 它最大的功能就是可以透過網路，讓不同的機器、不同的作業系統、可以彼此分享個別的檔案 (share files)。 • NIS (Network Information Service) Server • 一部帳號主控伺服器用來管理網域中所有主機的帳號， 當其他的主機有使用者登入的需求時，才到這部主控伺服器上面要求相關的帳號、密碼等使用者資訊。 • SSH 免密碼登入 • 當前端伺服器用SSH要求後端電腦啟動程序時，必須輸入密碼才能啟動。這使得平行程式執行時非常的不方便，因此我們可以使用金鑰來驗證身份，避免每次都要輸入密碼。 • MPI (Message Passing Interface)

  4. OPENSUSE 12.1安裝教學

  5. 設定使用光碟開機 • 按delete鍵進入BIOS，設定使用光碟開機。 • 把OpenSuSe光碟片放進光碟機開機。

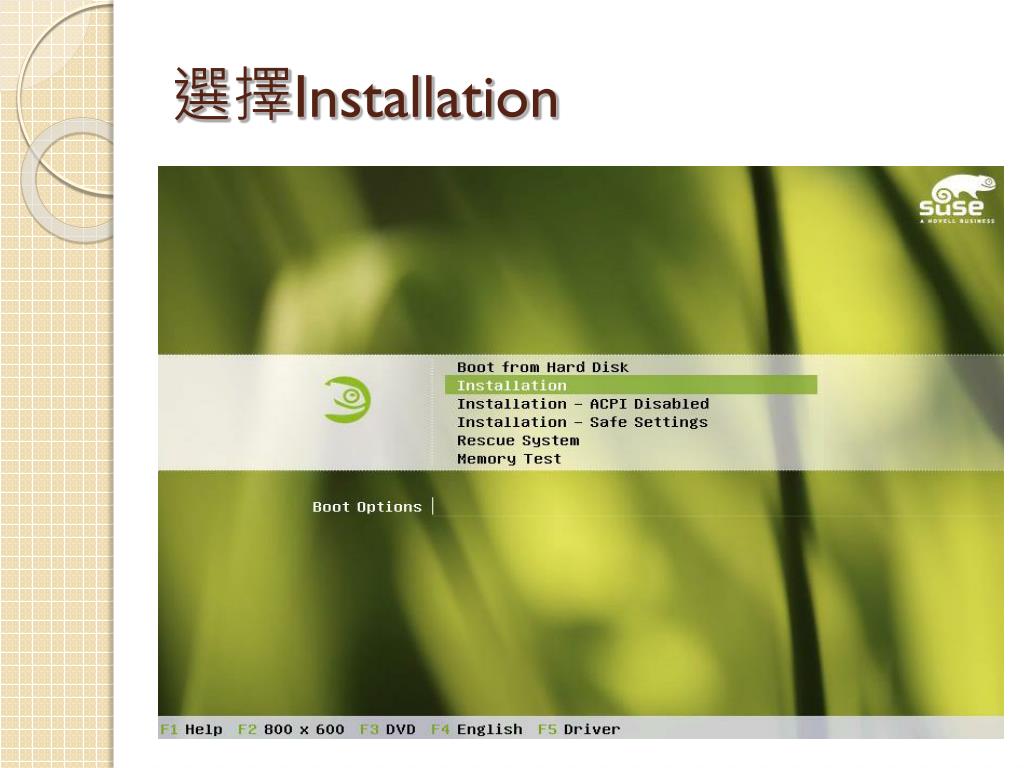

  6. 選擇Installation

  7. 授權合約

  8. 顯示部分中文翻譯可能未完全完成

  9. 系統偵測

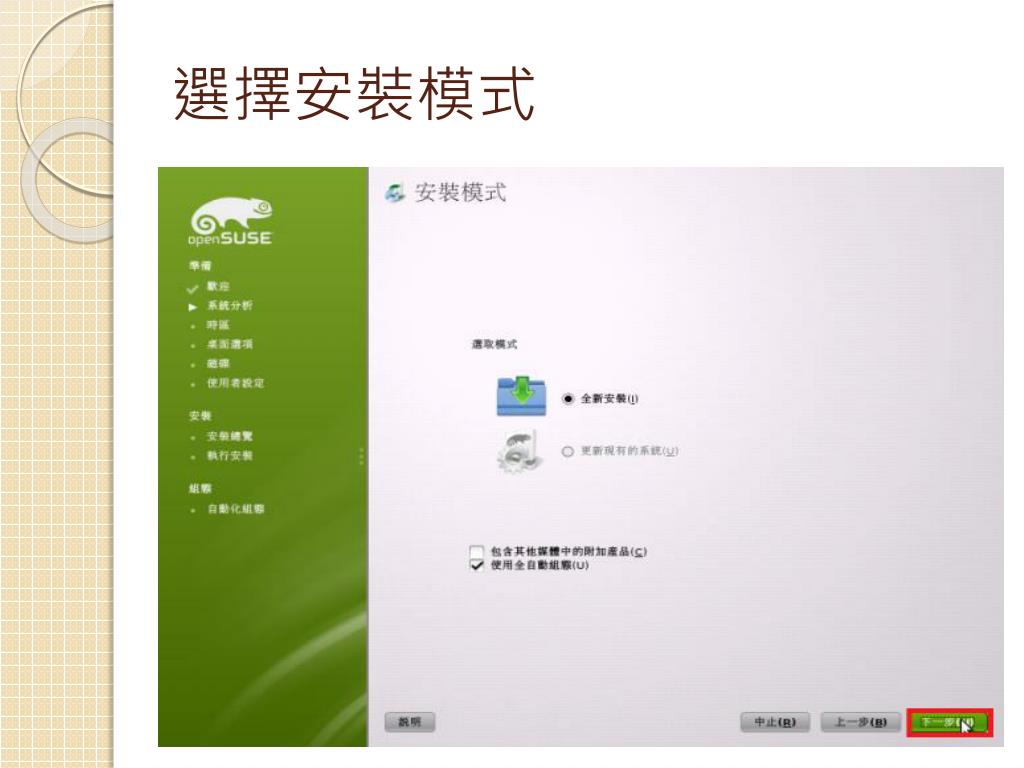

  10. 選擇安裝模式

  11. 選擇時區

  12. 選擇預設安裝的桌面選項

  13. 硬碟分割用預設，直接下一步

  14. 建立登入的使用者

  15. 進行安裝設定可以按軟體，進行軟體細部的調整進行安裝設定可以按軟體，進行軟體細部的調整 • 記得把此頁面最下面的防火牆關閉(因為會擋住SSH的通訊)且把SSH開啟(用來作為電腦間的通訊)

  16. 安裝軟體畫面選擇，勾選檔案伺服器與其他伺服器與C/C++安裝軟體畫面選擇，勾選檔案伺服器與其他伺服器與C/C++

  17. 調整完成後，終於可以進行安裝了！

  18. 做安裝前的確認

  19. 安裝完成後進行安裝後的設定

  20. 完成開機畫面

  21. 伺服器的安裝設定

  22. 安裝之前的前置動作 • 安裝OS完畢後開啟終端機，切換身份為root請輸入 • 查詢網路設定，請輸入以下指令並抄下IP位址。 alien@node1:~> su - Password: node1:~ # node1:~ # ifconfig

  23. 查詢IP

  24. 安裝之前的前置動作(續) • 設定主機別名 (2台電腦都要設定) • 啟動SSH (如果在安裝時就啟動就可跳過此步驟) • 關閉防火牆(如果在安裝時就關閉就可跳過此步驟) node1:~ # vi /etc/hosts 140.116.246.232 node1 140.116.246.234 node2 node1:~ # cd /etc/rc.d node1:/etc/rc.d # ./sshd start node1:~ # cd /etc/rc.d node1:/etc/rc.d # ./SuSEfirewall2_setup stop

  25. 安裝之前的前置動作(續) • 測試是否可以利用ssh登入另一台電腦 node1:~ # ssh 140.116.246.234 or node2:~ # ssh 140.116.246.232

  26. 啟動YaST

  27. 網路設定

  28. 更改主機名稱 (2台電腦都要更改) 163.28.112.1 163.28.113.1

  29. NFS SERVER的安裝與設定

  30. 設定NFS伺服器

  31. 設定啟動

  32. 按新增目錄

  33. 分享/home目錄

  34. 主機萬用字元 • 輸入 • 140.116.246.0/24 • 選項輸入rw,no_root_squash,sync 140.116.246.0/24 rw,no_root_squash,sync

  35. 選項參數

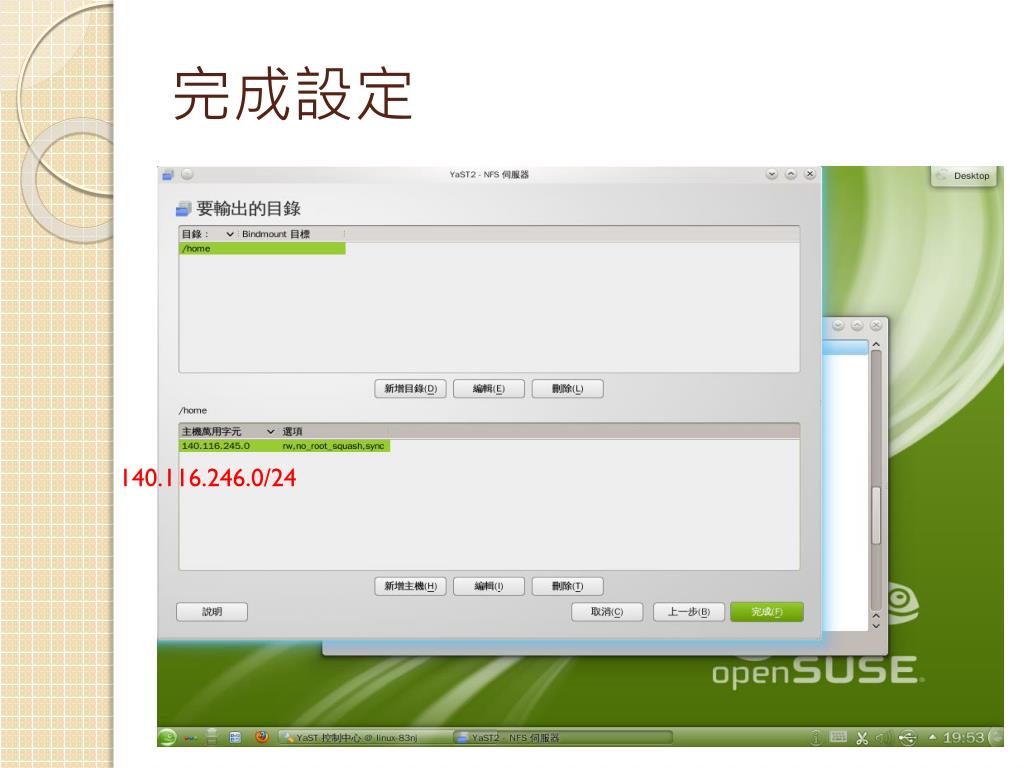

  36. 完成設定 140.116.246.0/24

  37. 網路遮罩 Netmask • 網路遮罩通常以下列形式出現 • 255.0.0.0 (140.0.0.0~140.255.255.255是同一網域) • 255.255.0.0 (140.116.0.0~140.116.255.255是同一網域) • 255.255.255.0 (140.116.245.0~140.116.245.255是同一網域) • 有時為了方便會寫成以下形式 • 140.0.0.0/8 • 140.116.0.0/16 • 140.116.245.0/24

  38. NFS CLIENT的安裝與設定

  39. YaST設定，先設定主機名稱node2

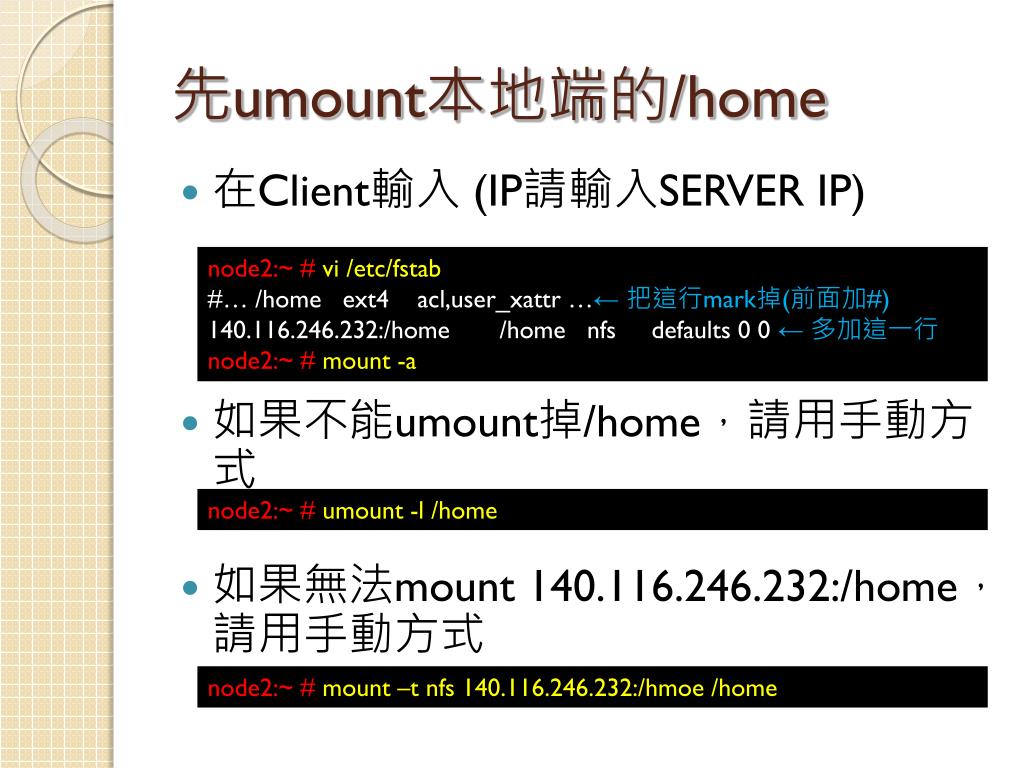

  40. 先umount本地端的/home • 在Client輸入 (IP請輸入SERVER IP) • 如果不能umount掉/home，請用手動方式 • 如果無法mount 140.116.246.232:/home，請用手動方式 node2:~ # vi /etc/fstab #… /home ext4 acl,user_xattr …← 把這行mark掉(前面加#) 140.116.246.232:/home /home nfs defaults 0 0 ← 多加這一行 node2:~ # mount -a node2:~ # umount -l /home node2:~ # mount –t nfs 140.116.246.232:/hmoe /home

  41. 設定NFS

  42. 輸入主機

  43. 有時會出現/home已掛載

  44. 額外的指令 • 測試本機的 portmapper。 • 顯示 NFS Server 上的掛載資訊。 node2:~ # rpcinfo -p localhost← 測試本機的 portmapper。只要有出現 111 port 就 ok 。 node2:~ # rpcinfo -p 140.116.246.232← 測試 Server 的 portmapper。只要有出現 111 port 就 ok。 node2:~ # cd /etc/rc.d node2: :/etc/rc.d # rpcbind start ← 如果沒有出現111 port 就是rpcbind沒有啟動。 node2: :/etc/rc.d # chkconfig rpcbind on ← 設定開機時就啟動。 node2:~ # showmount -e 140.116.246.232 Export list for 140.116.246.232:/home (everyone)

  45. NIS SERVER的安裝與設定

  46. YaST設定

  47. 安裝設定NIS

  48. NIS領域名稱

  49. 選擇要映射的資料 shadow

  50. 新增主機 255.255.255.0 140.116.246.0
