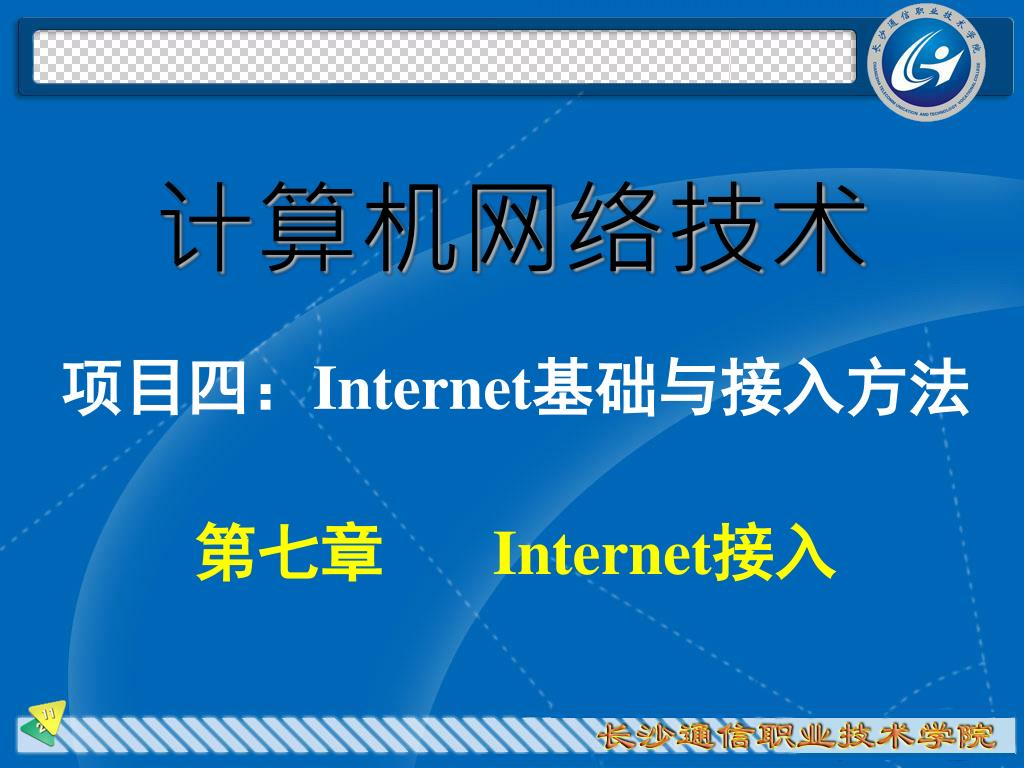

  1. 计算机网络技术 项目四：Internet基础与接入方法 第七章 Internet接入

  2. 项目四：Internet基础与接入方法 [教学内容] Internet的基本概念和组成  子网划分 　拨号接入Internet  ADSL接入Internet技术 Cable Modem接入Internet 　无线局域网接入Internet  以太网接入Internet的方法  IIS的工作原理  利用IIS发布WEB站点  DNS的作用与原理  DHCP服务的原理 用FTP来实现资源的共享 [实践内容] (1) 设计项目的子网划分方案； （2）ADSL接入Internet的安装设置与故障处理； （3）以太网接入Internet的 设备配置； （4）利用IIS发布WEB站点； （5）组建FTP站点。

  3. 项目四：Internet基础与接入方法 [教学要求] （1） 认识因特网。 （2） 掌握IP地址规划的方法。 （3） 了解拨号接入Internet。 （4） 掌握以ADSL方式接入Internet。 （5） 了解以Cable Modem方式接入Internet。 （6） 熟悉无线局域网接入Internet。 （7） 理解以太网接入Internet。 （8） 掌握WWW服务器的配置。 （9） 了解配置Windows DNS服务器。 （10）了解配置DHCP服务器。 （11）理解实现文件传输服务的方法。

  4. 本模块的说明

  5. 本次课说明

  6. 本次课内容介绍 • 主要内容： 1、Internet定义及组成； 2、IP地址划分； 3、IP地址规划。 • 重点内容： • 理解和掌握子网划分方法 • 掌握IP地址规划的策略及方法

  7. 应用情境 小张公司有多台电脑连成了一个小的公司内部网络，因为业务的需要，要通过某种方式连入因特网（Internet）。 小张先了解了目前运营商提供哪些宽带接入的方式，学习了相关的技术，根据公司业务对网络接入的要求，选择了一种接入方式，圆满完成了领导交给的任务。

  8. 7.1 认识因特网 任务分析 • 要将计算机连入因特网（Internet），首先了解因特网的定义、组成、起源和发展，对因特网（Internet）有一定的理解和认识。

  9. 7.1.1. Internet的定义 • 因特网（Internet）又称国际计算机互联网络 • 因特网是一个网络的网络，以TCP/IP网络协议将各种不同类型、不同规模、位于不同地理位置的物理网络连接成一个整体。 • 国际性的通信网络集合体 • 共享的信息资源网

  10. 7.1.1. Internet的定义 • 因特网最早起源于1969年美国国防部高级研究计划局建立的ARPAnet，最初的用于军事研究。其最大贡献是TCP/IP协议簇的开发和使用，奠定了因特网存在和发展的基础。 • 美国国家科学基金网NSFnet于1990年6月彻底取代了ARPAnet成为因特网的主干网，其最大贡献是使因特网向全社会开放。 • Internet的商业化带来了Internet发展史上的一个新的飞跃。

  11. 7.1.2 Internet的主要组成部分 • 1、通信线路 • 2、路由器 • 3、服务器与客户机 • 4、信息资源

  12. 7.2 IP地址规划 • 物理地址能唯一识别网络中的一台主机，但存在两个问题： • 一是不含任何位置信息，路由选择困难； • 二是不同物理网络中的主机，可能有不同的物理地址，需要统一和屏蔽地址长度和格式的差异。 • Internet采用网络层IP地址的编址方案，提供全网统一的地址格式，统一分配地址，保证一个地址对应一台主机（包括路由器和网关），屏蔽物理地址的差异。

  13. 7.2.2 子网划分 • 子网地址通常由网络管理员来分配。 • 子网地址也是惟一的。 • 通过从主机号“借”位并把它们指定为子网号，构成子网地址结构：

  14. 从主机号中借位创建子网 • 例如，要把B类网络191.22.0.0配置64个子网（26），每个子网最多支持1022台主机（210-2）时，可以从主机域中“借”出6位作为子网号 ：

  15. 子网掩码 • 例如，某设备怎样才能识别IP地址166.144.40.33属于某B类子网化网络，还是属于未子网化的B类网络呢？ • 子网掩码：特殊的32位二进制数，作用是屏蔽IP地址的一部分，以区分网络地址和主机地址。 • 子网化IP地址扩展网络前缀号位：全为1 • 子网化IP地址主机号位：全为0 子网掩码可以用点分十进制表示。

  16. 子网掩码 • 路由器从收到的数据包中提取目的IP地址，确定其中哪部分是子网网络地址，哪部分是主机ID，可以用子网掩码与IP地址进行逻辑与（AND）操作： • 将子网掩码取反再与IP地址逻辑与（AND）后得到的结果即为主机号 。

  17. C类网络子网设计参考

  18. 7.2.3 IP地址规划 • IP地址的分配与回收是统一管理的，最高管理机构为InterNIC，负责向提出IP地址申请的组织分配网络地址。各组织再在本网络内部对其主机号进行本地分配。 • 中国的用户可以向CNNIC申请。

  19. 7.2.3 IP地址规划 1、IP地址分配 静态分配 动态分配（DHCP） 地址共享（NAT） 地址公用

  20. 2．IP地址规划分配的原则 （1）不一定要将所有的IP地址分配给计算机，但网络中的所有计算机必须被分配IP地址。 （2）为每个子网分配的“网络号”必须是惟一的。 （3）公司或校园等私有网络，尽量采用保留的私有地址，不要使用公有地址，以免接入互联网时，与互联网地址产生冲突。

  21. 2．IP地址规划分配的原则 （4）分配IP地址时应本着“合理规划，预留扩展，顺序分配，便于管理”的原则，尽可能地按照部门或用户集来分配IP地址，并且为每个部门或用户集预留适当的扩展空间。 （5）接入互联网时，申请几个固定公网IP地址，使用路由器或者防火墙进行网络地址转换NAT，使内部网机器能连入互联网，并对外提供网站或者邮件等服务。

  22. 其它校区

  23. 某某学院校园网IP地址规划表

  24. 本次课内容小结 1、Internet定义及组成； 2、IP地址划分； 3、IP地址规划。

  25. 本次课说明

  26. 本次课内容介绍 • 主要内容： • 拨号接入方式； • ADSL技术体系； • ADSL网络结构； • ADSL安装配置。 • 重点内容： • ADSL拨号接入Internet的安装配置调试。

  27. 7.3 拨号接入Internet 任务分析 • 用语音调制解调器（MODEM）通过固定电话网（PSTN）拨号连接互联网络。 • 在上世纪九十年代使用较广泛。 • 某些场合临时使用也不失是一种解决问题的办法。

  28. 7.3.1 拨号接入Internet • 1.Modem • 调制器与解调器的简称，中文称为调制解调器。也昵称为“猫”。 • 大致分为以下四类： （1）外置式Modem （2）内置式Modem （3）PCMCIA插卡式Modem （4）机架式Modem

  29. 2．调制解调器的硬件连接 • 2.Modem的硬件连接

  30. 3、Modem的软件/ 协议安装 （1）Modem驱动程序的安装 （2）TCP/IP协议安装

  31. 4、建立Internet连接 （1）建立拨号连接 • 在“Internet连接向导”对话框中选择“通过电话线和调制解调器连接”选项卡->依次输入ISP提供的电话号码如163 ->输入用户名和登录密码->输入新建连接名称->在“网络连接”中增加一个新的连接 。 （2）启动Internet连接 • 在“网络连接”中，双击“拨号连接”->输入用户名和密码->单击“拨号”按钮等待ISP的应答。

  32. 7.4 以ADSL方式接入Internet 任务分析 • ADSL宽带接入Internet是目前最流行的接入方式之一。 • ADSL技术即非对称数字用户环路技术，利用一对电话铜线，为用户提供上、下行非对称的传输速率（带宽），上行（从用户到网络）为低速的传输，可达640Kbps；下行（从网络到用户）为高速传输，可达8Mbps。最初主要是针对视频点播业务开发的。

  33. 7.4.1 ADSL技术体系 • 目前，ADSL系统主要采用离散多音调制技术DMT。 • 40KHz以上频率传输数据； • 40KHz以下频率传输话音。 • 理论上行传输速率最高为1.5 Mbps。实际上行速率为32.864 Kbps。 • 理论下行最高传输速率为14.9 Mbps，实际速率为32Kbps至8.032 Mbps。 • 不同距离的最高速率不同：6km为1.544 Mbps，5km为2.048 Mbps，4km为6.132 Mbps。

  34. 7.4.2 ADSL网络结构 ADSL系统的组网形式一般分为三部分： • ADSL传送子系统：由局端设备（DSLAM）和用户端设备（CPE）组成，负责铜线段的ADSL线路编解码和传送； • ATM网负责将来自DSLAM设备的用户数据以ATM PVC方式汇集到宽带接入服务器； • 宽带接入服务器（BRAS）对ATM信元和用户的PPP呼叫进行处理，完成与IP网之间的转换，将用户接入到Internet。

  35. 7.4.2 ADSL网络结构 • ADSL的局端设备和用户端设备之间通过普通的电话铜线连接，无须对入户线缆进行改造就可以为现有的大量电话用户提供ADSL宽带接入。 • ADSL传输距离可以达到2—3公里。

  36. 1、ADSL接入模型

  37. ADSL终端设备的连接

  38. 局域网用户的ADSL设备安装 如果ADSL设备不具备路由功能，则需要代理服务器。

  39. 3、ADSL的业务 （1）高速的数据接入。 （2）视频点播。 （3）网络互连业务。 （4）家庭办公。 （5）远程教学、远程医疗等。

  40. 7.4.3 ADSL安装规范 1、线路检查 • 第一步，查电话线周围有无高频的用电设备，有无与强电线路缠绕或并行； • 第二步，查分线箱的接线端子，下户线类型； • 第三步，查室内电话线接线盒氧化锈蚀情况； • 第四步，电话分机、传真机、IP拨号器等设备只能连接在滤波分离器语音端口后面的线路上。

  41. 2、确定室内线路连接方案 ADSL中电话的低频信号和网络的高频信号同时在一根线路上传输，必须安装语音/数据分离器。 低阻语音/数据分离器 高阻滤波分离器

  42. 3、正确的室内线路连接方案 • 方案一：

  43. 正确的室内线路连接方案 • 方案二：

  44. 正确的室内线路连接方案三

  45. 7.4.4 ADSL常见故障处理 1、自查方法：一看二查三ping • 一看：观察MODEM的指示灯，可以定位MODEM电源、MODEM以太网接口、MODEM线路不能激活故障。 • 二查：检查计算机当前配置数据：网关、DNS服务器地址、IP地址及掩码、WINS地址等； • 三“Ping”：检查网络层通断情况，定位是否为接入层设备的问题。 • 拨号上网模式：通过拨号来检查基本连接情况。 • 静态地址分配模式/动态地址分配：通过Ping命令来检查基本连接情况。

  46. 7.4.4 ADSL常见故障处理 （1）无法上网 第一步、检查ADSL Modem的指示灯状态 如果同步指示灯状态不正常，检查室内电话线路 如果LAN指示灯状态不正常，检查室内数据线路。 第二步、检查电脑网卡参数设置是否正确 检查网卡状态 、TCP/IP协议 第三步、检查网卡到ADSL Modem的链路 在IE的地址栏输入ADSL Modem的IP地址，检查能否打开ADSL Modem的配置页面。

  47. 7.4.4 ADSL常见故障处理 （2）频繁掉线 第一步、检查线路。 进线至ADSL modem接头； 分离器连接； ADSL modem的数据线接口和电话线接口 ADSL Modem摆放位置是否正确； 检查数据线与网卡连接，确保插接牢固。 第二步、检查病毒和网络木马 病毒或木马有可能导致上行数据流过大，引起modem死机。

  48. 7.4.4 ADSL常见故障处理 （3）网速慢 第一步、查杀计算机病毒 第二步、Ping测试。ping 离你很近的网站，检查平均时延是否小于50ms、未出现“Request time out”或“Destination host unreachable”。 第三步、根据不同现象测试 打开网页慢：检测打开本地网页速度。 下载慢：更换下载服务器或换个时段测试。 网络应用软件速度慢（收发邮件、炒股等应用）：更换不同的服务器测试。

  49. 本次课内容小结 • 掌握ADSL拨号接入Internet的安装配置调试的方法 • 能解决家庭、寝室等场所ADSL拨号上网的网络问题及故障

  50. 本次课说明
