  1. 3D Modelovanie prvkov krajiny Vyhotovenie 3D modelu zameraného územia Filip Penčev ATLAS spol. s r.o.

  2. OBSAH • Úvodná štúdia do problematiky • Analýza vstupných údajov na vyhotovenie DMT • Digitálny model terénu • Metódy tvorby a spracovanie DMR • Technologický postup pri spracovaní DMR • Výsledné zobrazenie DMR • Praktické úlohy • Záver

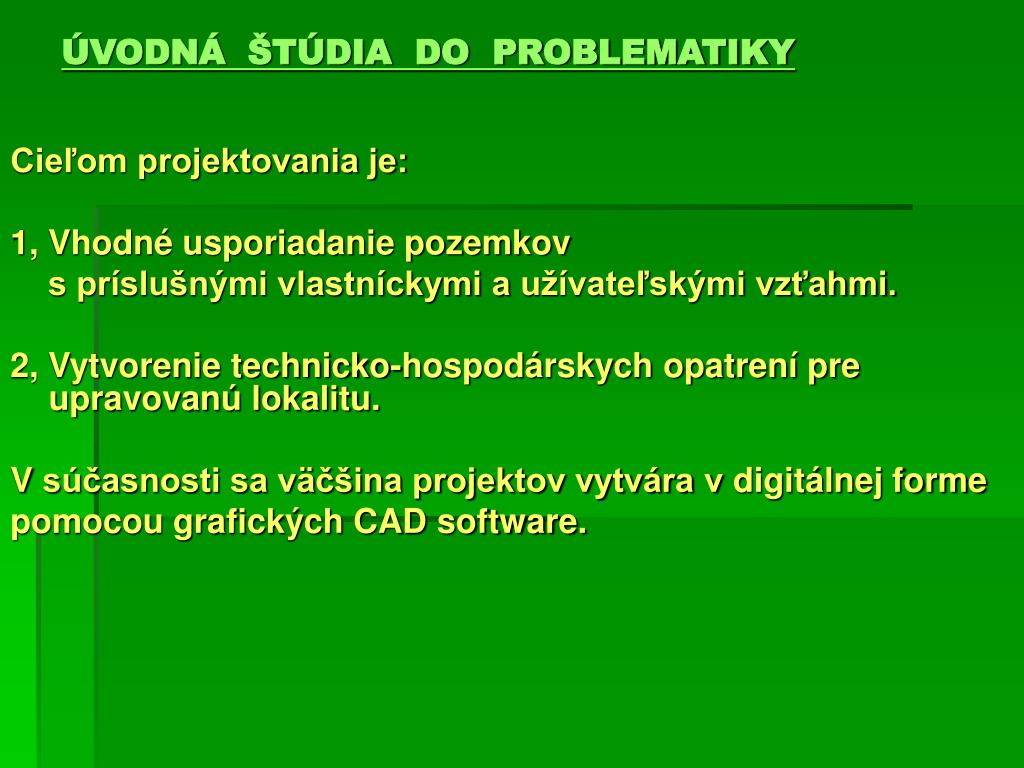

  3. ÚVODNÁ ŠTÚDIA DO PROBLEMATIKY Cieľom projektovania je: 1, Vhodné usporiadanie pozemkov s príslušnými vlastníckymi a užívateľskými vzťahmi. 2, Vytvorenie technicko-hospodárskych opatrení pre upravovanú lokalitu. V súčasnosti sa väčšina projektov vytvára v digitálnej forme pomocou grafických CAD software.

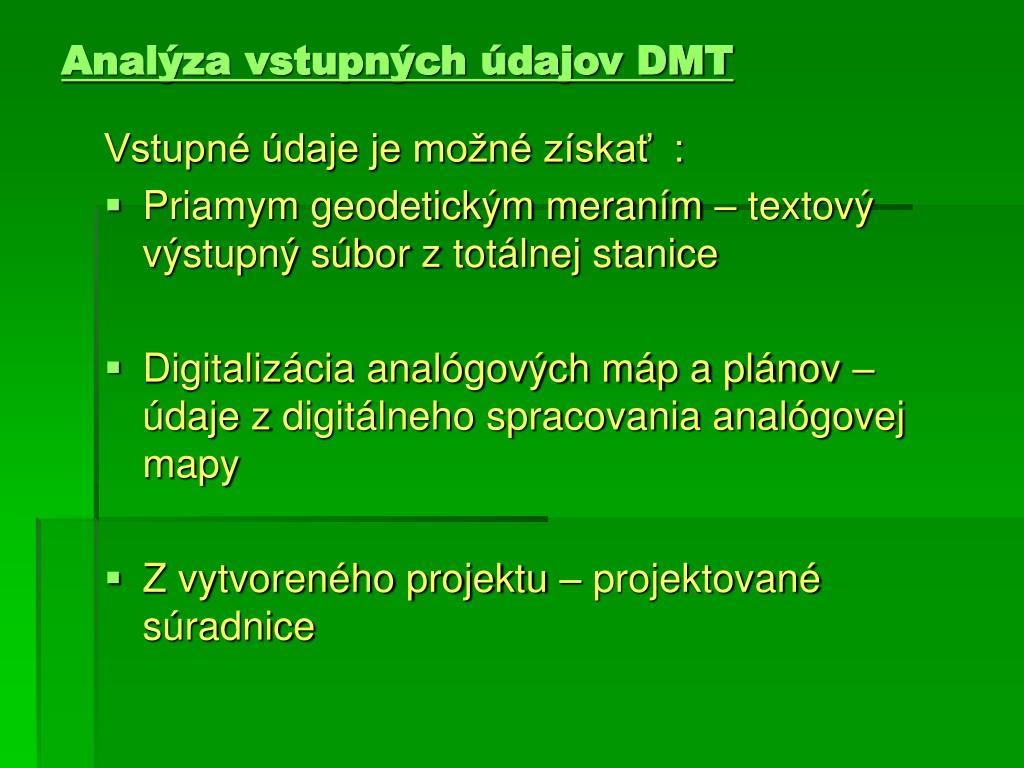

  4. Analýza vstupných údajov DMT Vstupné údaje je možné získať : • Priamym geodetickým meraním – textový výstupný súbor z totálnej stanice • Digitalizácia analógových máp a plánov – údaje z digitálneho spracovania analógovej mapy • Z vytvoreného projektu – projektované súradnice

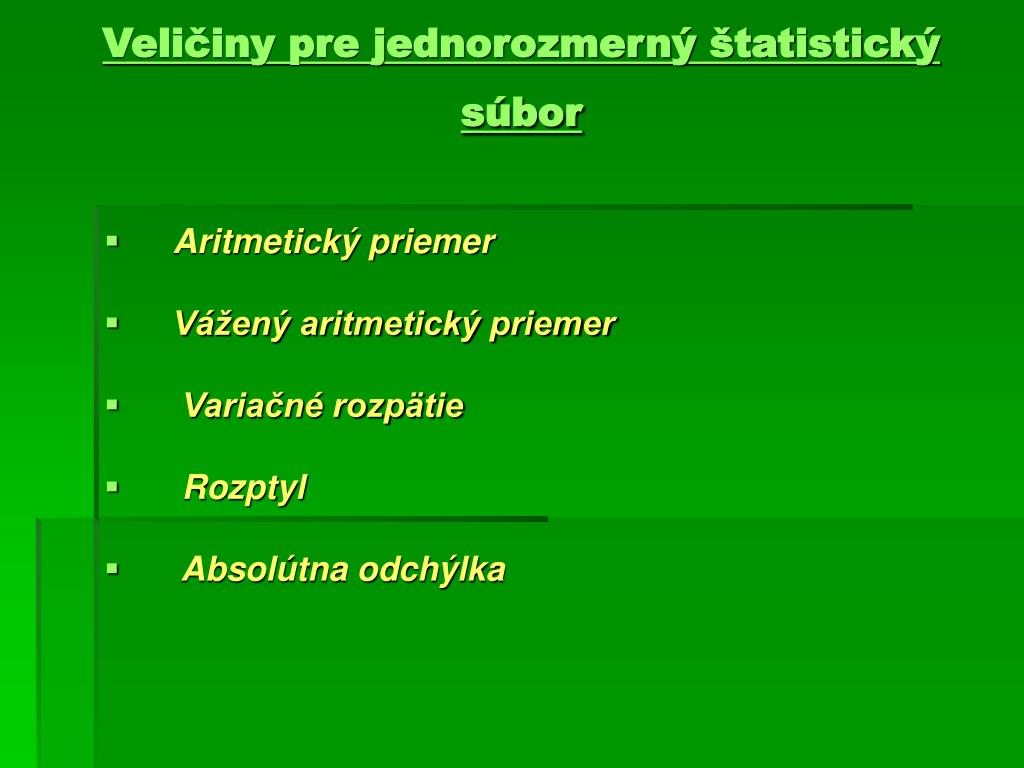

  5. Veličiny pre jednorozmerný štatistický súbor • Aritmetický priemer • Vážený aritmetický priemer • Variačné rozpätie • Rozptyl • Absolútna odchýlka

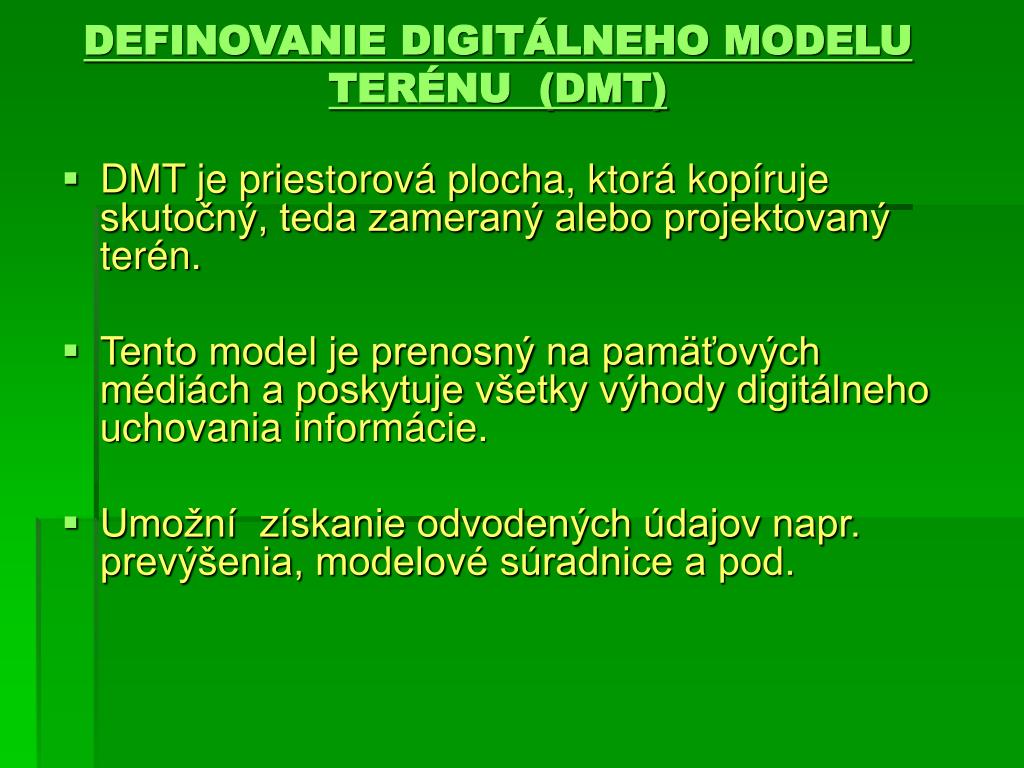

  6. DEFINOVANIE DIGITÁLNEHO MODELU TERÉNU (DMT) • DMT je priestorová plocha, ktorá kopíruje skutočný, teda zameraný alebo projektovaný terén. • Tento model je prenosný na pamäťových médiách a poskytuje všetky výhody digitálneho uchovania informácie. • Umožní získanie odvodených údajov napr. prevýšenia, modelové súradnice a pod.

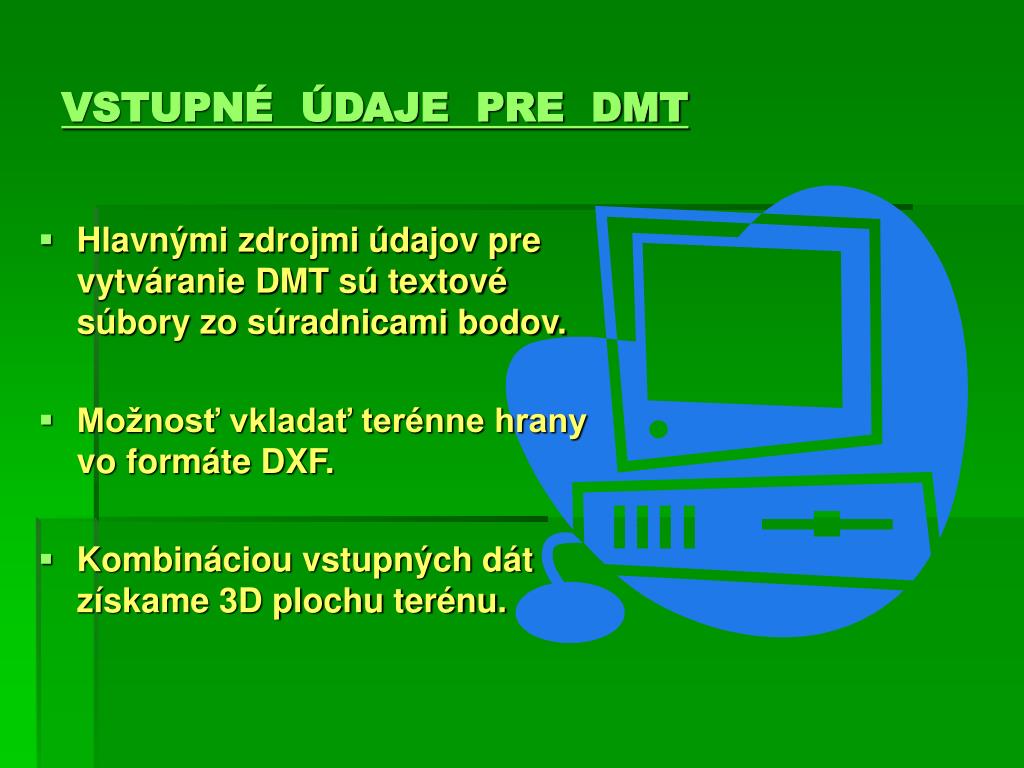

  7. VSTUPNÉ ÚDAJE PRE DMT • Hlavnými zdrojmi údajov pre vytváranie DMT sú textové súbory zo súradnicami bodov. • Možnosť vkladať terénne hrany vo formáte DXF. • Kombináciou vstupných dát získame 3D plochu terénu.

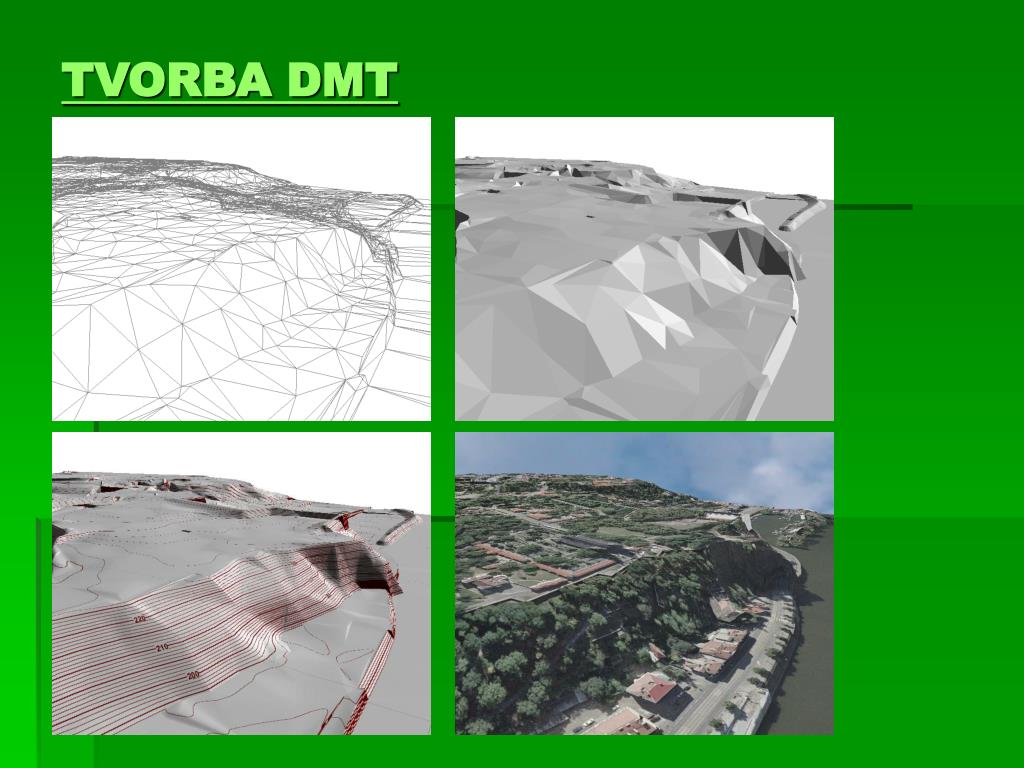

  8. TVORBA DMT

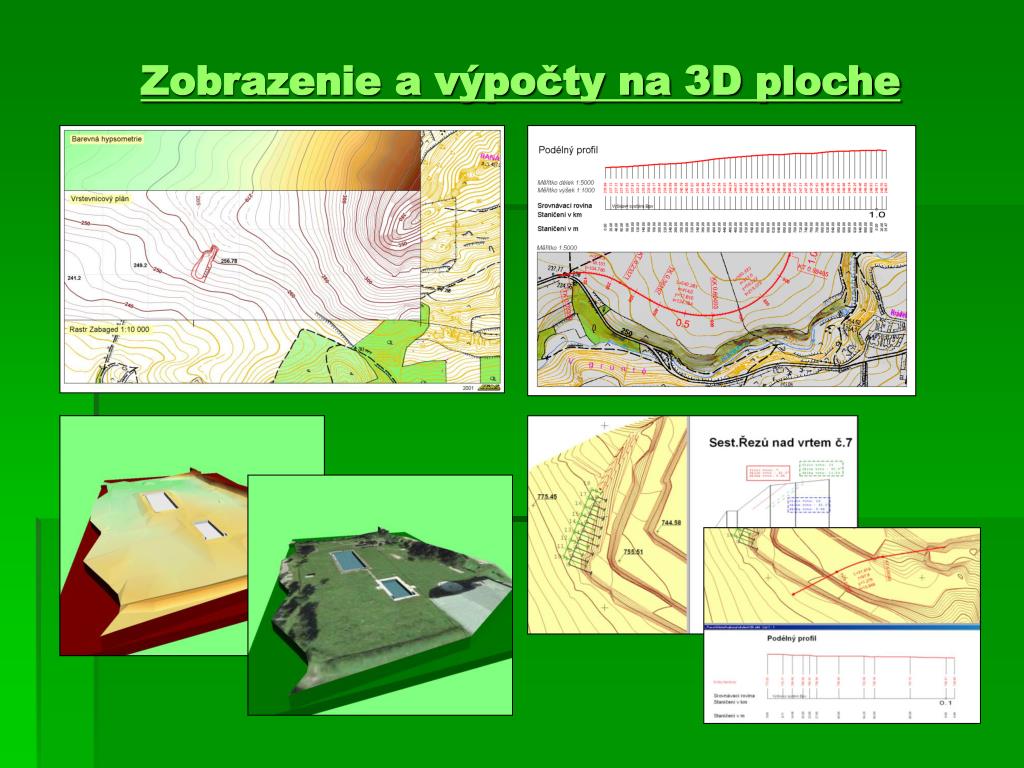

  9. Zobrazenie a výpočty na 3D ploche

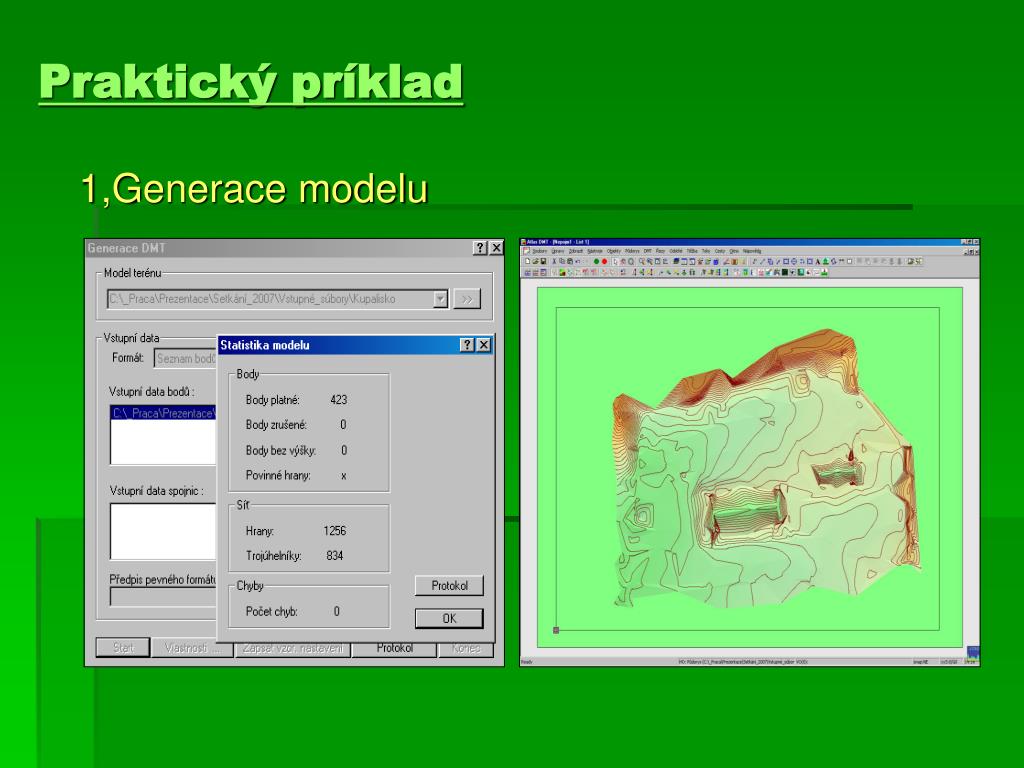

  10. Praktický príklad 1,Generace modelu

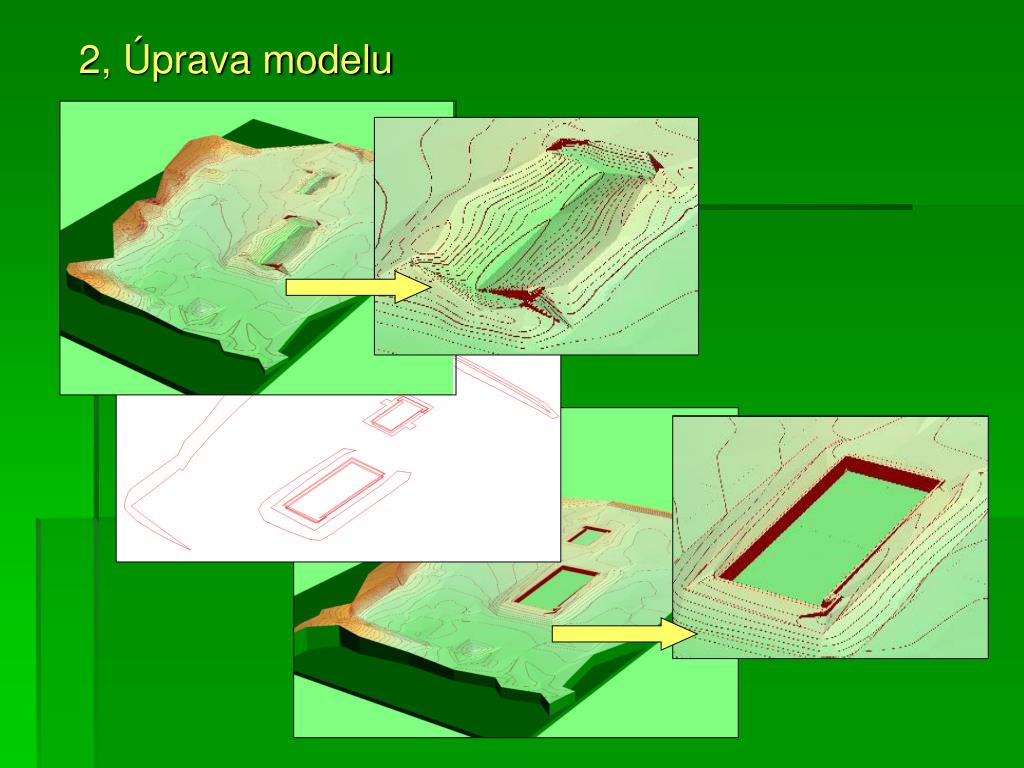

  11. 2, Úprava modelu

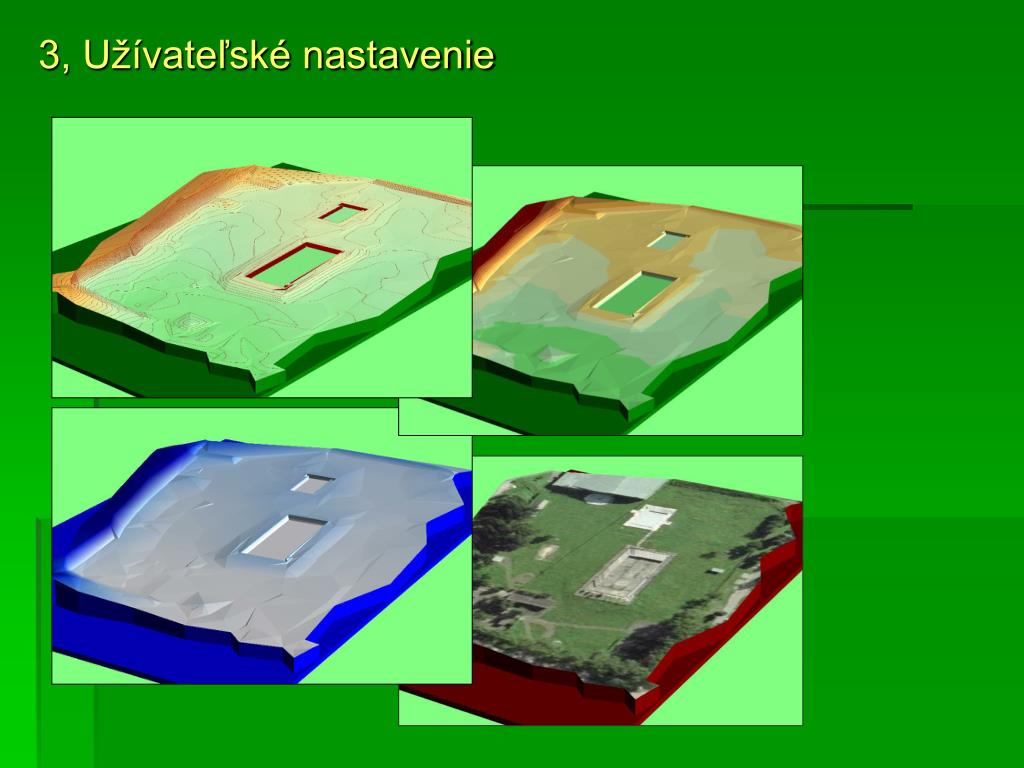

  12. 3, Užívateľské nastavenie

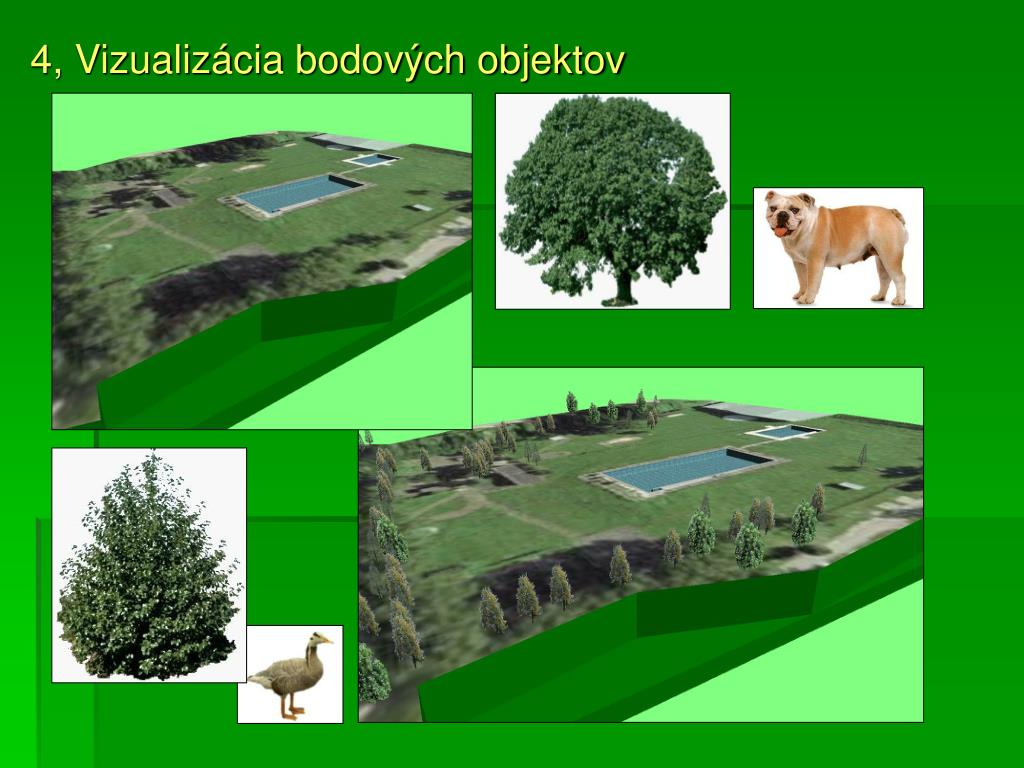

  13. 4, Vizualizácia bodových objektov

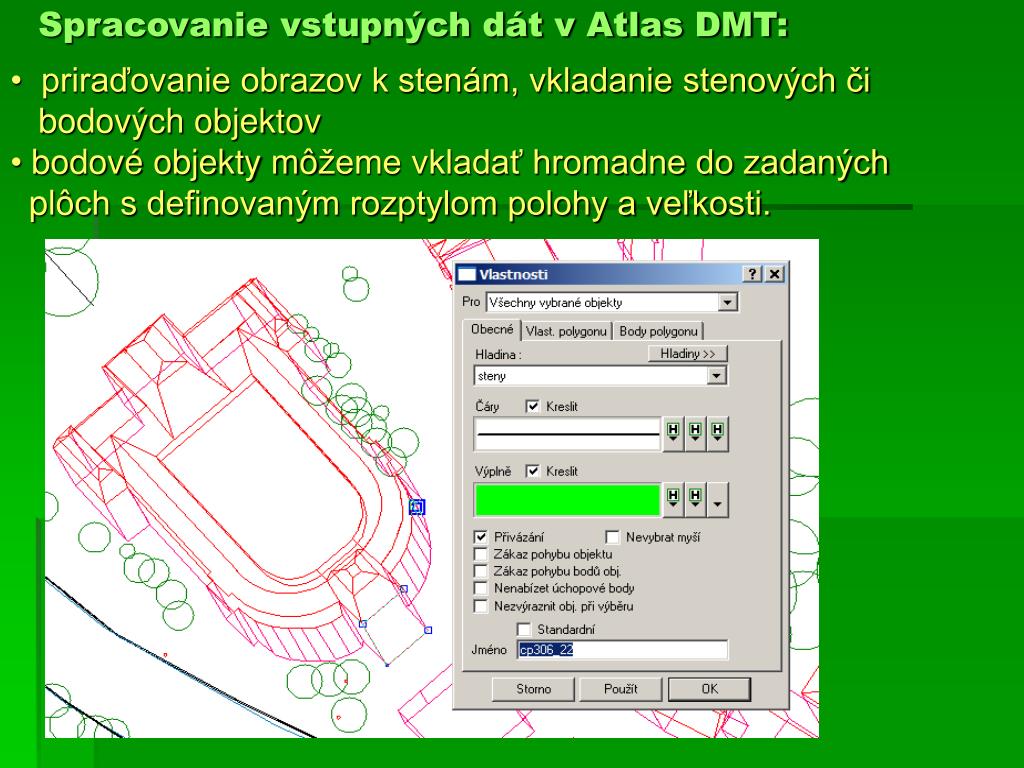

  14. Spracovanie vstupných dát v Atlas DMT: • priraďovanie obrazov k stenám, vkladanie stenových či • bodových objektov • bodové objekty môžeme vkladať hromadne do zadaných • plôch s definovaným rozptylom polohy a veľkosti.

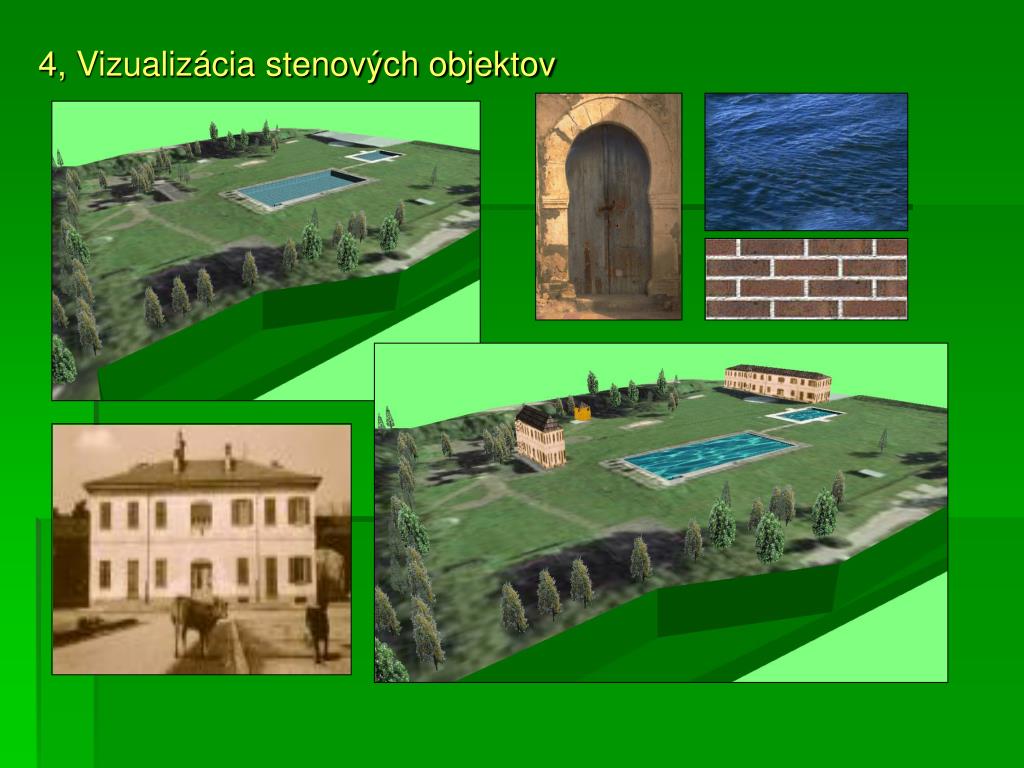

  15. 4, Vizualizácia stenových objektov

  16. Animácie • príprava animácií do videosúborov (avi) podľa pripravených • trás či kombinácií ďalších možností pohybu. • Firma Atlas poskytuje volnú prehliadačku, ktorú je možné • použiť na prehliadanie pripravených scén.

  17. 4, Vizualizácia – Výstupný produkt

  18. Využitie ATLAS DMT V GIS Základné činnosti pre GIS: 1. získavanie údajov o reliéfe, 2. vlastná tvorba modelu, 3. prehliadanie modelu, 4. výpočty na DMT.

  19. Praktické úlohy • Výpočet profilov na ploche • Výpočet kubatúr • Projektovanie a vizualizácia výsledkov • Výpočet erózie a mikropovodí • Modelovanie záplav • Optická viditeľnosť • Šírenie signálu

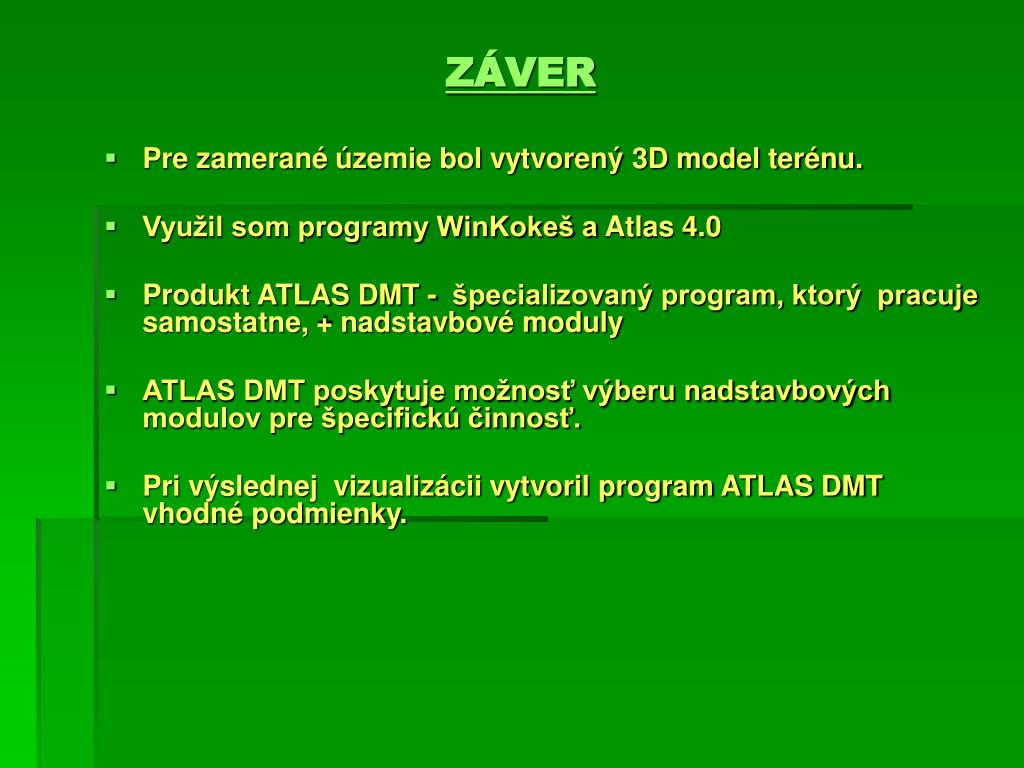

  20. ZÁVER • Pre zamerané územie bol vytvorený 3D model terénu. • Využil som programy WinKokeš a Atlas 4.0 • Produkt ATLAS DMT - špecializovaný program, ktorý pracuje samostatne, + nadstavbové moduly • ATLAS DMT poskytuje možnosť výberu nadstavbových modulov pre špecifickú činnosť. • Pri výslednej vizualizácii vytvoril program ATLAS DMT vhodné podmienky.

  21. ĎAKUJEM ZA POZORNOSŤ. DÚFAM, ŽE VÁS PREZENTÁCIA ZAUJALA. RÁD ZODPOVIEM VAŠE PRÍPADNÉ OTÁZKY.

  22. KONIEC
