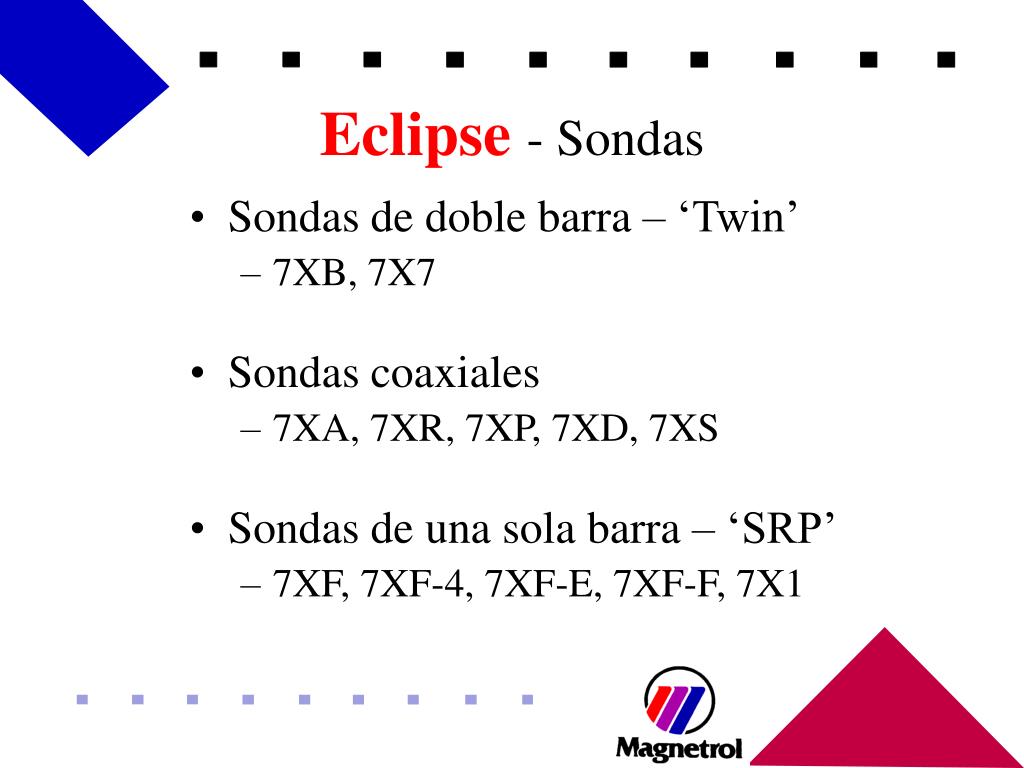

  1. Eclipse- Sondas • Sondas de doble barra – ‘Twin’ • 7XB, 7X7 • Sondas coaxiales • 7XA, 7XR, 7XP, 7XD, 7XS • Sondas de una sola barra – ‘SRP’ • 7XF, 7XF-4, 7XF-E, 7XF-F, 7X1

  2. Sonda Materials de Construcción Longitud Dieléctrico/ Viscosidad PresiónMáxima Temp. Máxima 7XBTwin-rod 316/316L SS, Hast-C, Monel, TFE spacers, Viton GFLT O-rings 24” – 240”(60-610 cms) >2.0/1500 cp 750 psig @ 70ºF(50 bar @ 20ºC) 400 ºF @ 200 psig(200ºC @ 13 bar) 7X7Twin Flex 316SS cable FEP Teflon coated 50’ Max(15.2 Mts) >2.0/1500 cp 750 psig @ 70ºF(50 bar @ 20ºC) 400 ºF @ 200 psig(200ºC @ 13 bar) Eclipse– Sondas ‘Twin’

  3. Sonda Materials de Construcción Longitud Dieléctrico/ Viscosidad PresiónMáxima Temp. Máxima 7XAStd. Coax 316/316L SS, Hast-C, Monel, TFE spacers, Viton O-rings 24” – 240”(60-610 cms) >1.4/500 cp 750 psig @ 70ºF(50 bar @ 20ºC) 300ºF @ 300 psig(150ºC @ 20 bar) 7XRSobrellenado 316/316L SS, Hast-C, Monel, TFE spacers, Viton GFLT O-rings 24” – 240”(60-610 cms) >1.4/500 cp 750 psig @ 70ºF(50 bar @ 20ºC) 400 ºF @ 200 psig(200ºC @ 13 bar) 7XPHP 316/316L SS, Inconel X750, TFE spacers, Borosilicate seal 24” – 240”(60-610 cms) >1.7/500 cp 5000psig @ 70ºF(345 bar @ 20ºC) 400 ºF @ 4250psig(200ºC @ 290 bar) 7XDHTHP 316/316L SS, Inconel X750, Ceramic spacers, Borosilicate seal 24” – 240”(60-610 cms) >2.0/500 cp 5000psig @ 70ºF(345 bar @ 20ºC) 750 ºF @ 2000psig(400ºC @ 135 bar) 7XSVapor Sat. 316/316L SS, PEEK Aegis O-ring, ceramic spacers 24” – 240”(60-610 cms) >10/500 cp 1585psig @ 605 ºF(110 bar @ 320ºC) 605 ºF @ 1585psig(320ºC @ 110 bar) Eclipse– Sondas Coaxiales

  4. Eclipse Sonda HP (7XP)

  5. Eclipse Sonda HTHP (7XD)

  6. Sonda Materials de Construcción Longitud Dieléctrico/ Viscosidad PresiónMáxima Temp. Máxima 7XFStd.SRP 316/316L SS, Hast-C, Monel, TFE spacers, Viton GFLT O-rings 24” – 240”(60-610 cms) 10 – 100/Alta Visc. 750 psig @ 70ºF(50 bar @ 20ºC) 400 ºF @ 200 psig(200ºC @ 13 bar) 7XF-4SRP (Teflon) Teflon coated 316/316L SS, Hast-C, Monel, TFE spacers, Viton GFLT O-rings 24” – 240”(60-610 cms) 10 - 100/Alta Visc. 750 psig @ 70ºF(50 bar @ 20ºC) 400 ºF @ 200 psig(200ºC @ 13 bar) 7XF-ESRP Sanit, 20Ra finish 316/316L SS, Hast-C, Monel, TFE spacers, Viton O-rings 24” – 240”(60-610 cms) 10 – 100/Alta Visc. 50 psig @ 70ºF(50 bar @ 20ºC) 300 ºF @ 50 psig(149ºC @ 3.4 bar) 7XF-FSRP Acid. PFA Teflon coated 316/316L SS, Hast-C, Monel, TFE spacers, Viton O-rings 24” – 240”(60-610 cms) 10 – 100/Alta Visc. 750 psig @ 70ºF 400 ºF @ 200 psig(200ºC @ 13 bar) 7X1SRP Flex 316SS, TFE spacers, Viton GFLT O-rings 3’-50’(1-15.2 Mts) 10 – 100/Alta Visc. 750 psig @ 70ºF(50 bar @ 20ºC) 400 ºF @ 200 psig(200ºC @ 13 bar) Eclipse– Sondas ‘SRP’

  7. Coax 7XA, 7XP ArribaAbajo 1” (25mm) 6” (150mm) 6” (150mm) 1” (25mm) No aplica para las sondas coaxiales 7XR (sobrellenado) & 7XD (HTHP) porque el punto fiduacial esta fuera de la zona de medición Coax 7XSS ArribaAbajo 0”6” Twin 7XB ArribaAbajo 1” (25mm) 6” (150mm) 1” (25mm) 1” (25mm) Tope de la zona de transicioón comienza en la parte inferior de la sección inactiva Twin 7X7 ArribaAbajo 12”12” Eclipse– Sondas Coaxial & ‘Twin’Zonas de Transición (no lineal) Bajo Dieléctrico Alto Dieléctrico

  8. Eclipse– Sondas ‘SRP’Zonas de Transición & Banda Muerta • Zona de transición: 1” en la punta • Banda muerta: de 6.8” a 36” (17 – 91 cms) dependiendo de la longitud de la sonda • La banda muerta es ajustable en campo
