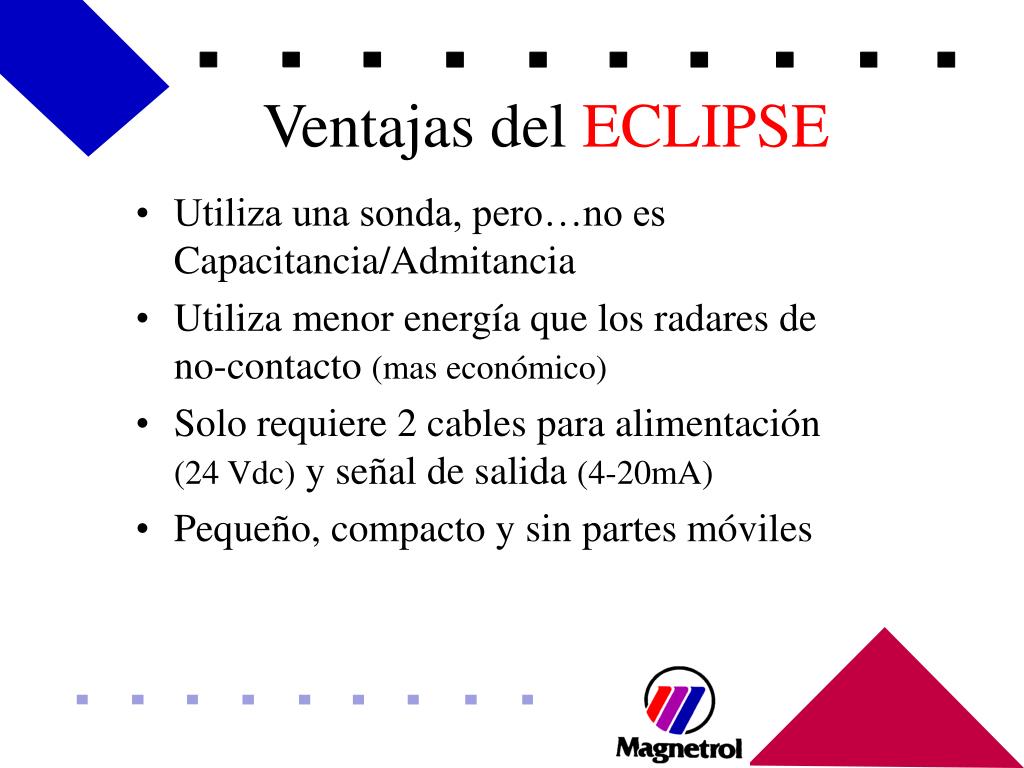

  1. Ventajas del ECLIPSE • Utiliza una sonda, pero…no es Capacitancia/Admitancia • Utiliza menor energía que los radares de no-contacto (mas económico) • Solo requiere 2 cables para alimentación (24 Vdc) y señal de salida (4-20mA) • Pequeño, compacto y sin partes móviles

  2. Ventajas del ECLIPSE • Temperaturas hasta de 750ºF @ 2000 psig (400ºC @ 135 Bar) • Temperaturas criogénicas hasta de -150ºF @ 2000 psig (-100ºC @ 135 Bar) • Presiones hasta de 5000 psig @ 70ºF (345 Bar @ 20ºC) • Opera en vacío total • Sondas en 316/316L SS, Hast-C y Monel

  3. Ventajas del ECLIPSE • No es afectado por cambios en las propiedades del líquido o vapores (i.e. dieléctrico, densidad) • No requiere movimiento de nivel para calibrar • Solo requiere ser configurado seleccionando opciones del menu. • Adherencia, espuma, agitación y turbulencia tienen un efecto mínimo

  4. Limitaciones • Limitaciones publicadas de P, T y compatibilidad del materialde la sonda con el proceso • Dieléctricos < 1,4 • Acumulación de producto que cause un “puente” entre los componentes de la sonda coaxial y barras gemela (nivel falso) • Detección de interfase (en desarrollo)

  5. Sondas ‘SRP’Limitaciones Efecto de Proximidad

  6. Sondas ‘SRPLimitaciones • Minimo Dieléctrico = 10 • Fluído acuosos • Esto elimina a todos los hidrocarburos
