  1. ELECTRONICA Realizado por Carolina Rubio

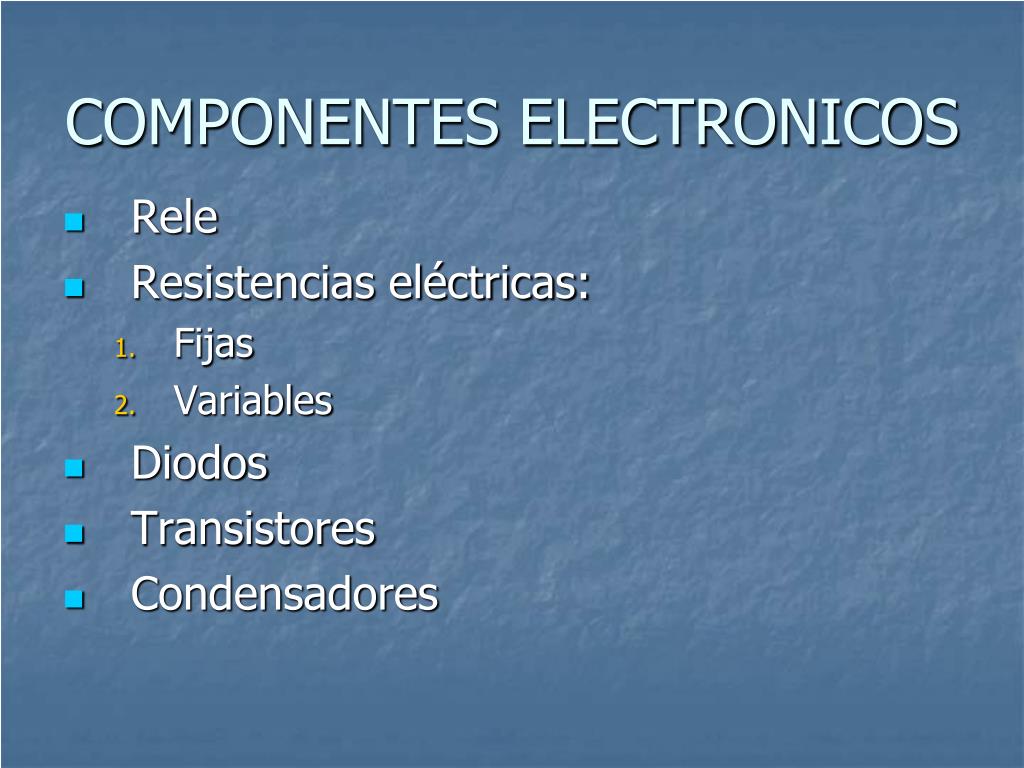

  2. COMPONENTES ELECTRONICOS • Rele • Resistencias eléctricas: • Fijas • Variables • Diodos • Transistores • Condensadores

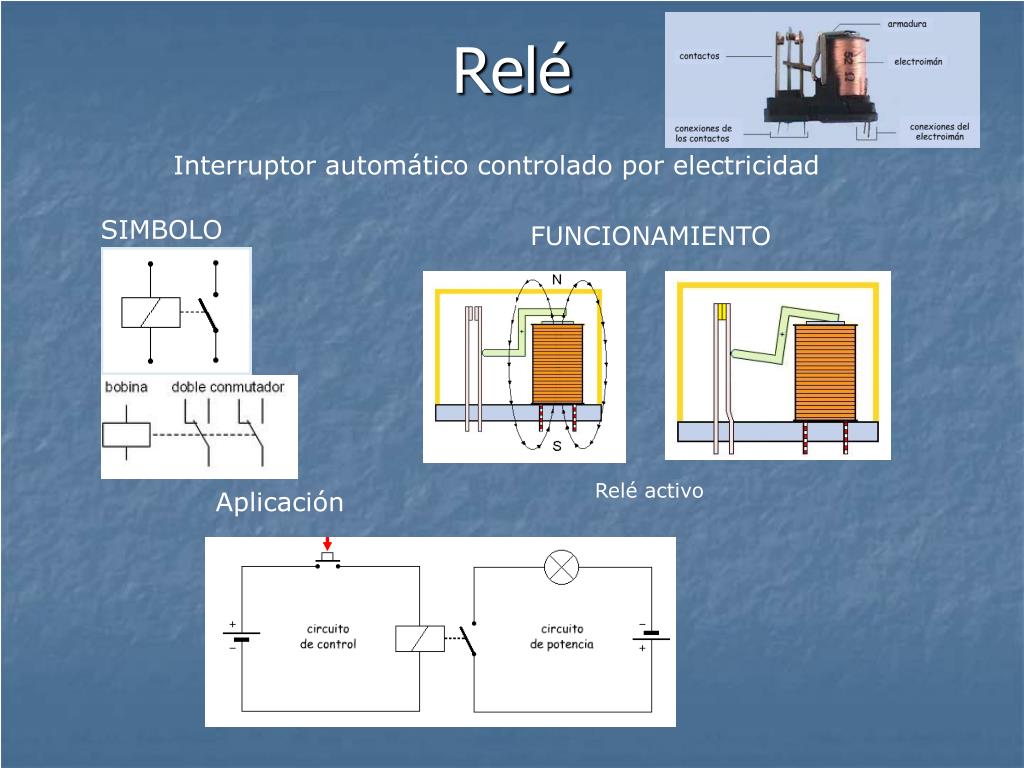

  3. Relé Interruptor automático controlado por electricidad SIMBOLO FUNCIONAMIENTO Relé activo Aplicación

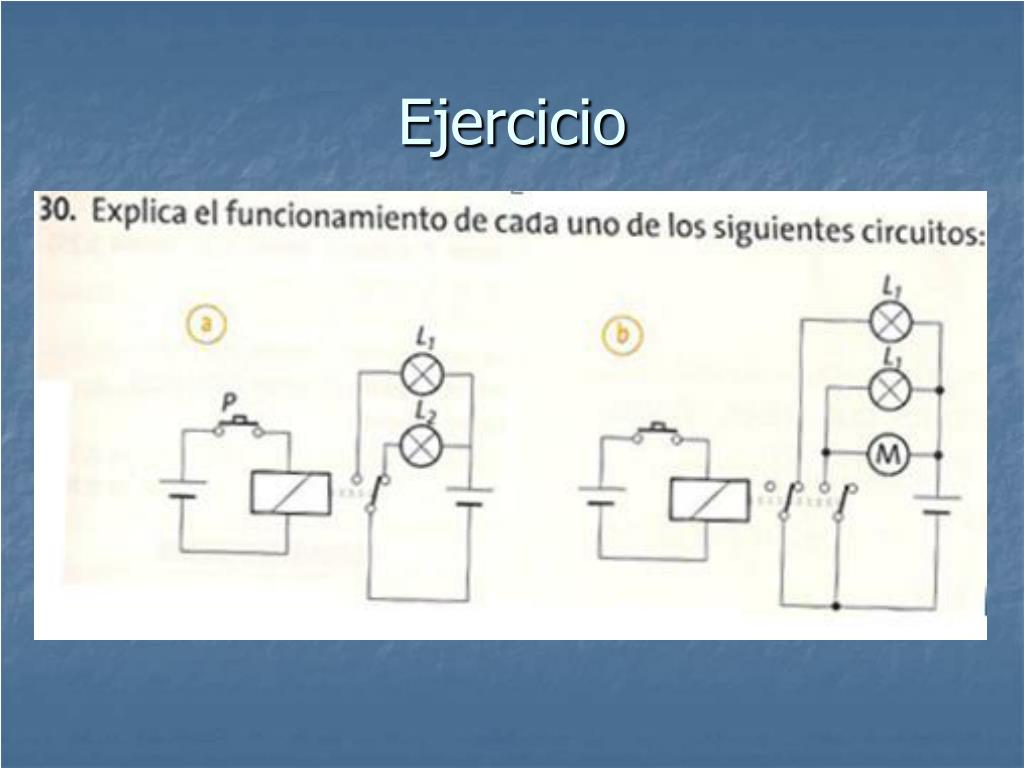

  4. Ejercicio

  5. SOLUCION • Cuando se aprieta el pulsador el relé se activa cambia de posición y la L1 se enciende, y la L2 se apaga • En el caso de que el pulsador se mantenga abierto entonces el relé no se activa, manteniendo la L2 encendida y la L1 apagada. • Cuando el aprieta el pulsador , el relé se activa y la L1 se apaga y la L2 se enciende y el motor se pone en funcionamiento. En el caso de que no se apriete el pulsador la L1 se mantiene encendida y los demás no se encienden.

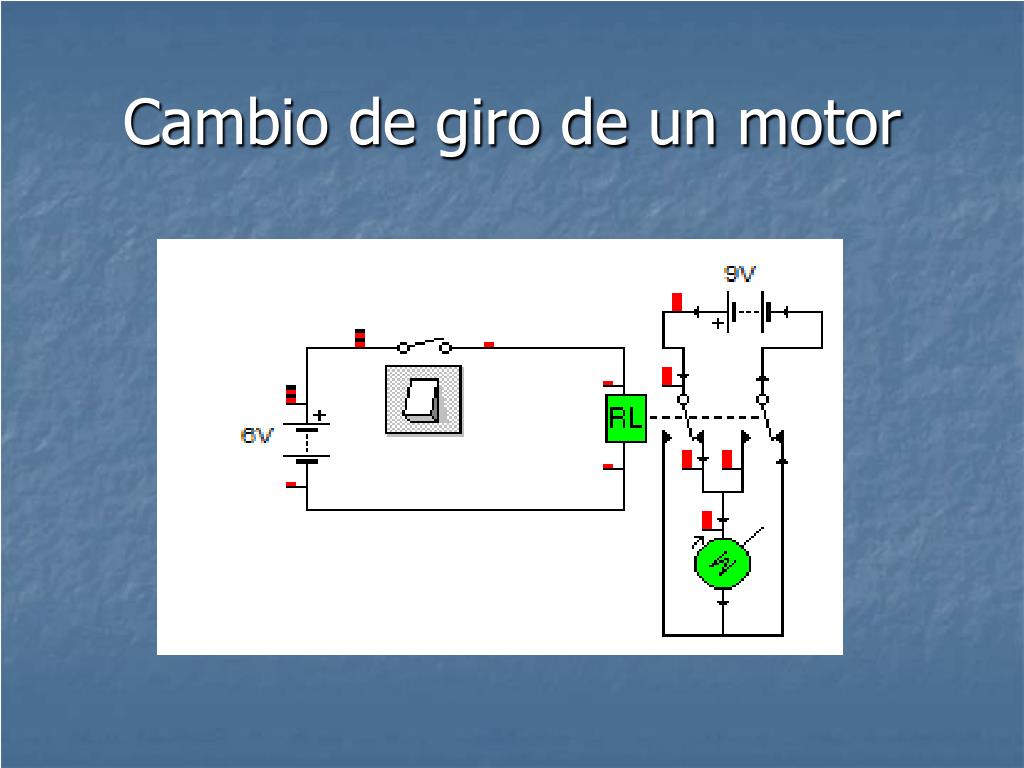

  6. Cambio de giro de un motor

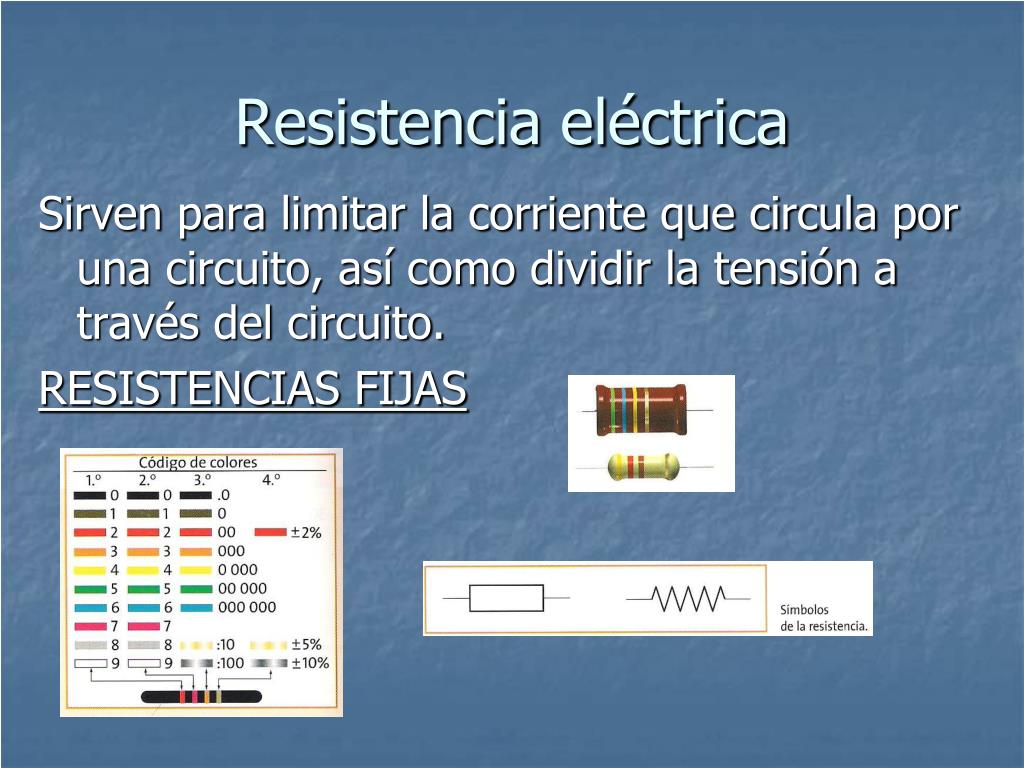

  7. Resistencia eléctrica Sirven para limitar la corriente que circula por una circuito, así como dividir la tensión a través del circuito. RESISTENCIAS FIJAS

  8. RESITENCIAS VARIABLES: para regular la corriente eléctrica. Potenciómetros: su valor cambiar al girar un eje o desplazar un contacto móvil. LDR: su valor cambia en función de la luz Termistor: su valor cambia en función de la temperatura: NTC / PTC

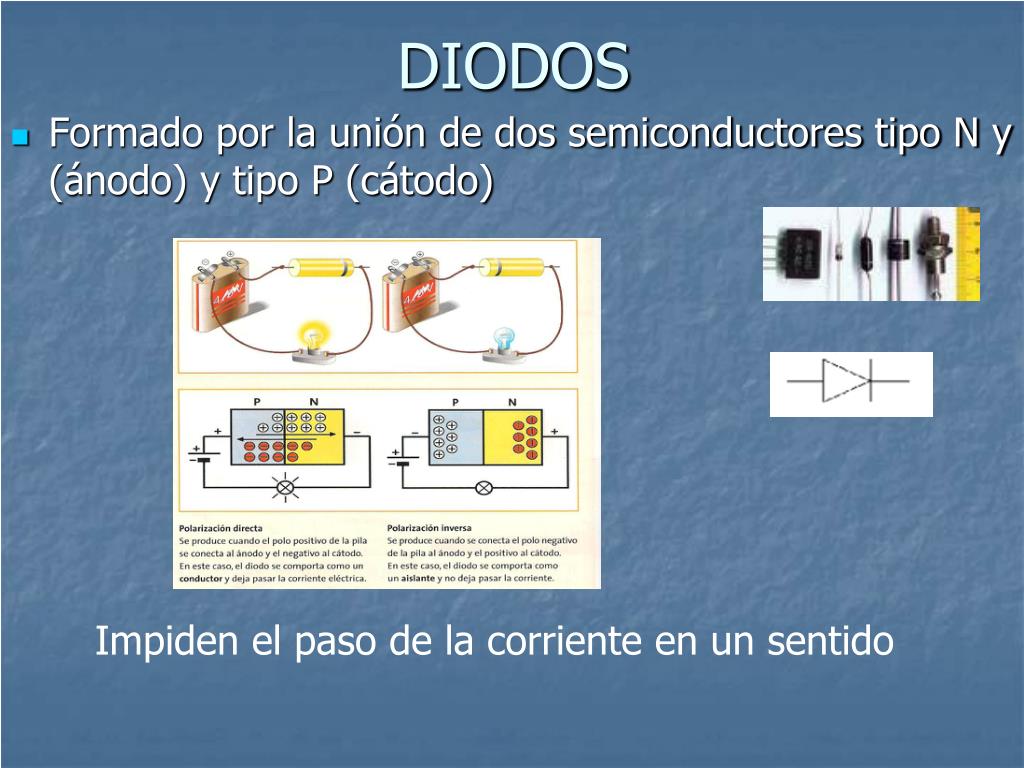

  9. DIODOS Impiden el paso de la corriente en un sentido Formado por la unión de dos semiconductores tipo N y (ánodo) y tipo P (cátodo)

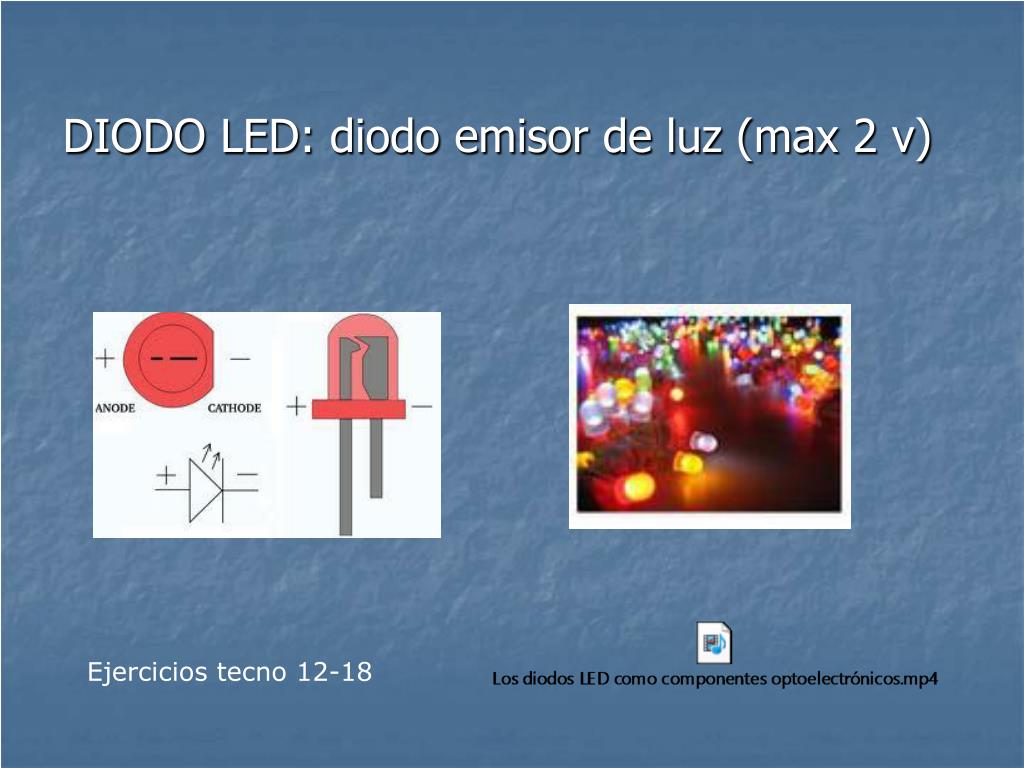

  10. Ejercicios tecno 12-18 DIODO LED: diodo emisor de luz (max 2 v)

  11. Ejercicios

  12. Ejercicios Calcula el valor de la resistencia R, que se ha de conectar en serie con el diodo LED. Y el código de colores de la resistencia, si su tolerancia es del 5%.

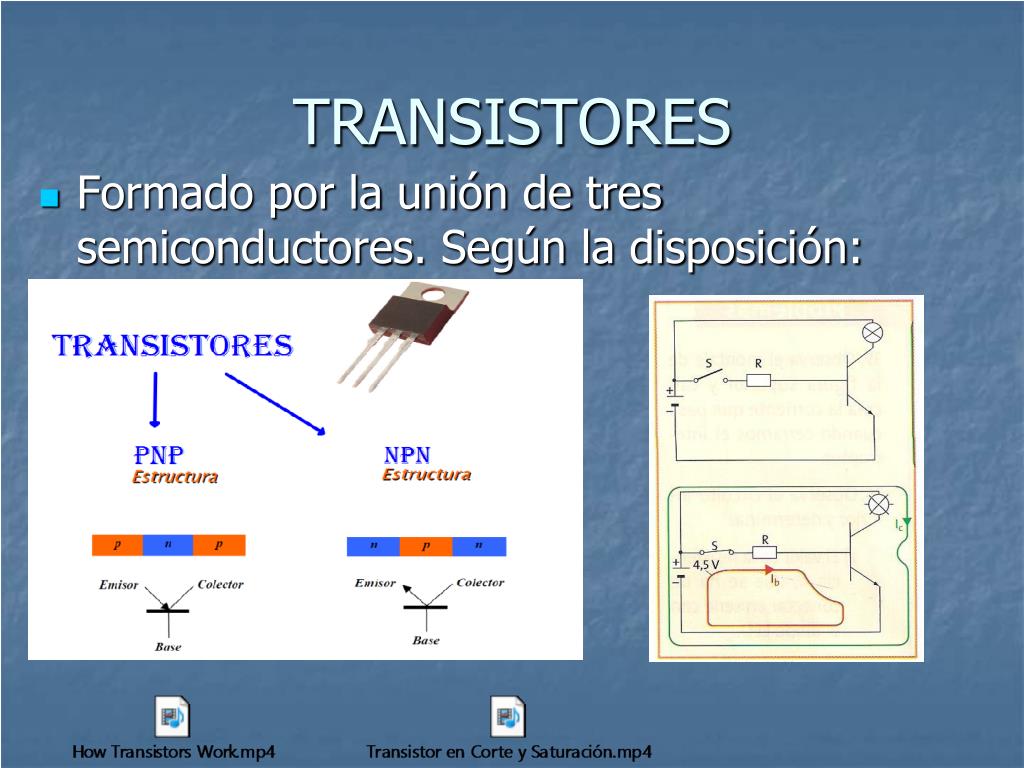

  13. TRANSISTORES Formado por la unión de tres semiconductores. Según la disposición:

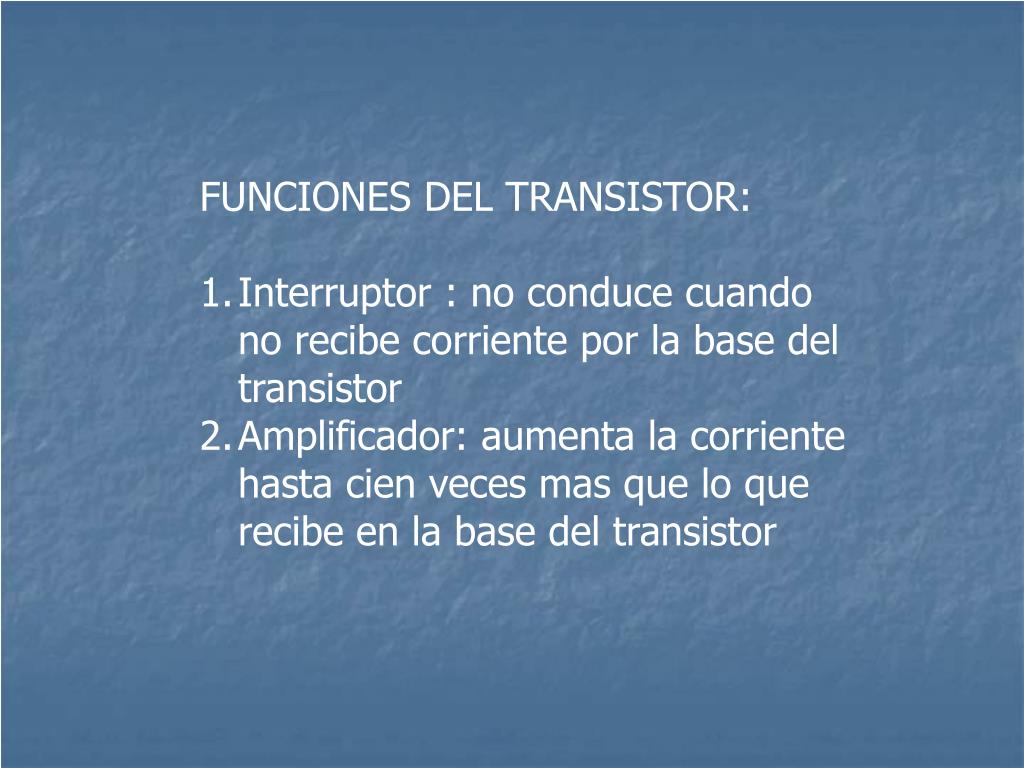

  14. FUNCIONES DEL TRANSISTOR: Interruptor : no conduce cuando no recibe corriente por la base del transistor Amplificador: aumenta la corriente hasta cien veces mas que lo que recibe en la base del transistor

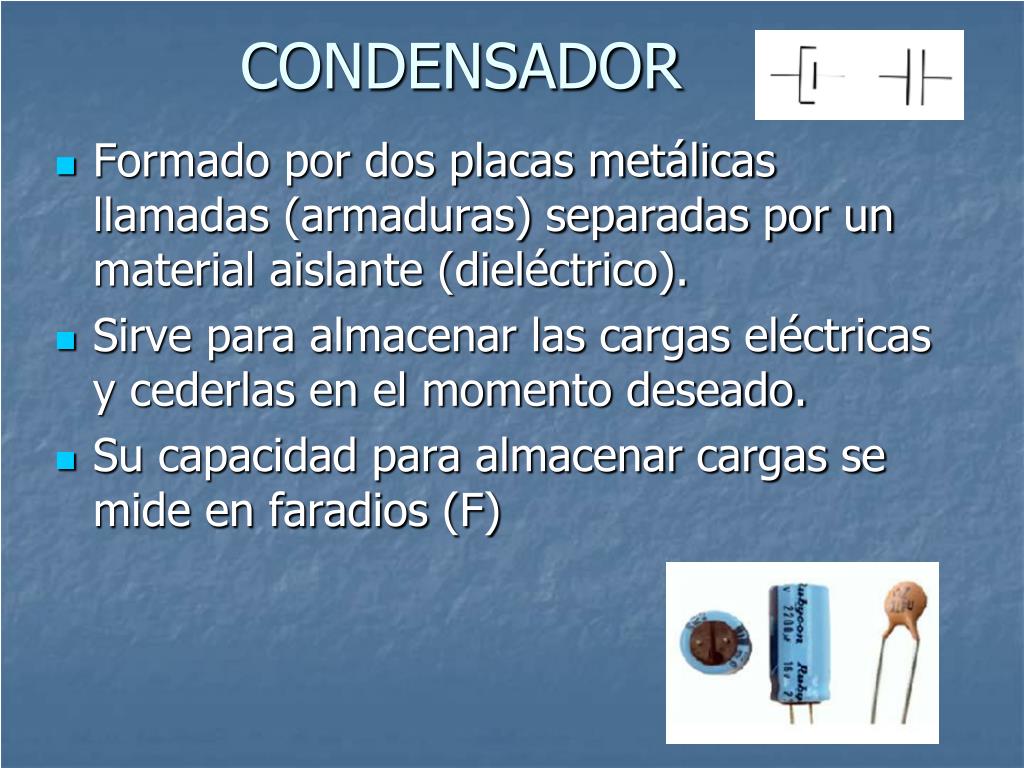

  15. CONDENSADOR Formado por dos placas metálicas llamadas (armaduras) separadas por un material aislante (dieléctrico). Sirve para almacenar las cargas eléctricas y cederlas en el momento deseado. Su capacidad para almacenar cargas se mide en faradios (F)

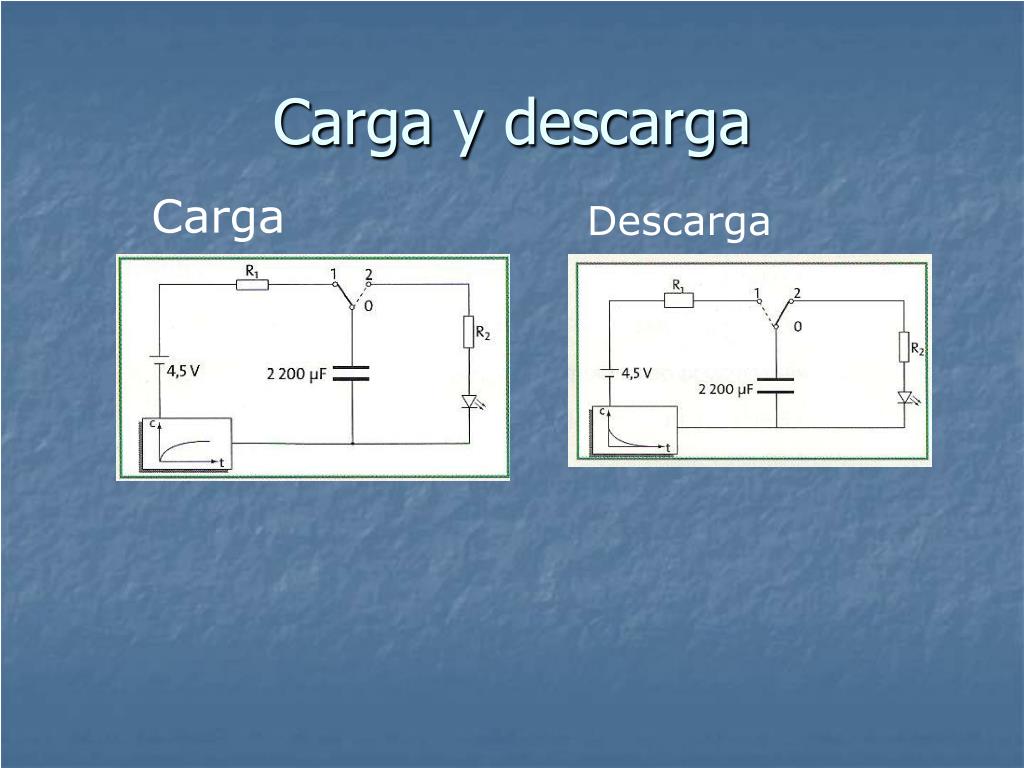

  16. Carga y descarga Carga Descarga

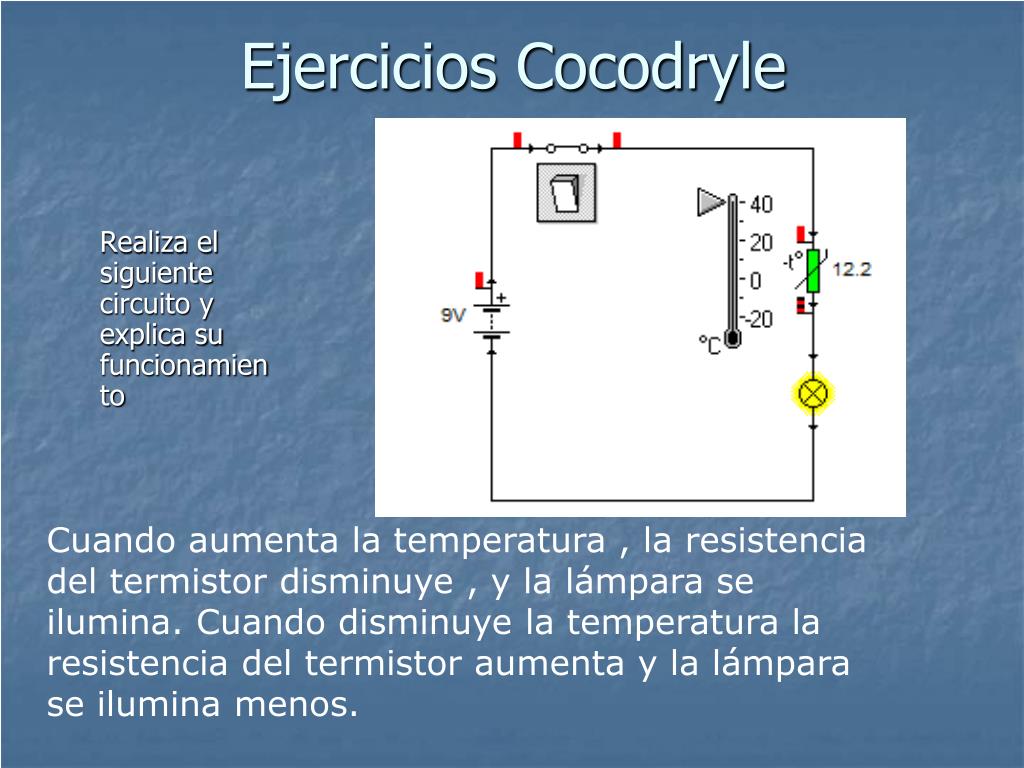

  17. Ejercicios Cocodryle Realiza el siguiente circuito y explica su funcionamiento Cuando aumenta la temperatura , la resistencia del termistor disminuye , y la lámpara se ilumina. Cuando disminuye la temperatura la resistencia del termistor aumenta y la lámpara se ilumina menos.

  18. Ejercicios cocodryle Realiza el siguiente circuito y explica su funcionamiento Cuando la temperatura aumenta, el termistor disminuye su resistencia, la intensidad en la base del transistor es mayor por lo que la bombilla se enciende. Pero cuando disminuye la temperatura la resistencia del termistor aumenta, la intensidad es menor y el transistor entra en corte, la bombilla se apaga.
