Premessa. La scelta delle parti di un PC (hardware) è legata ai compiti (applicazioni) cui deve assolvere la macchina. La scelta del software di base (sistema operativo) dipende da: Tipologie di utilizzo; Corrispondenza di funzionalità; Facilità d'uso e di aggiornamento; Sicurezza;

barny
Télécharger la présentation

Assemblaggio Personal Computer

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. Premessa • La scelta delle parti di un PC (hardware) è legata ai compiti (applicazioni) cui deve assolvere la macchina. • La scelta del software di base (sistema operativo) dipende da: • Tipologie di utilizzo; • Corrispondenza di funzionalità; • Facilità d'uso e di aggiornamento; • Sicurezza; • Economicità. AssemblaggioPersonal Computer

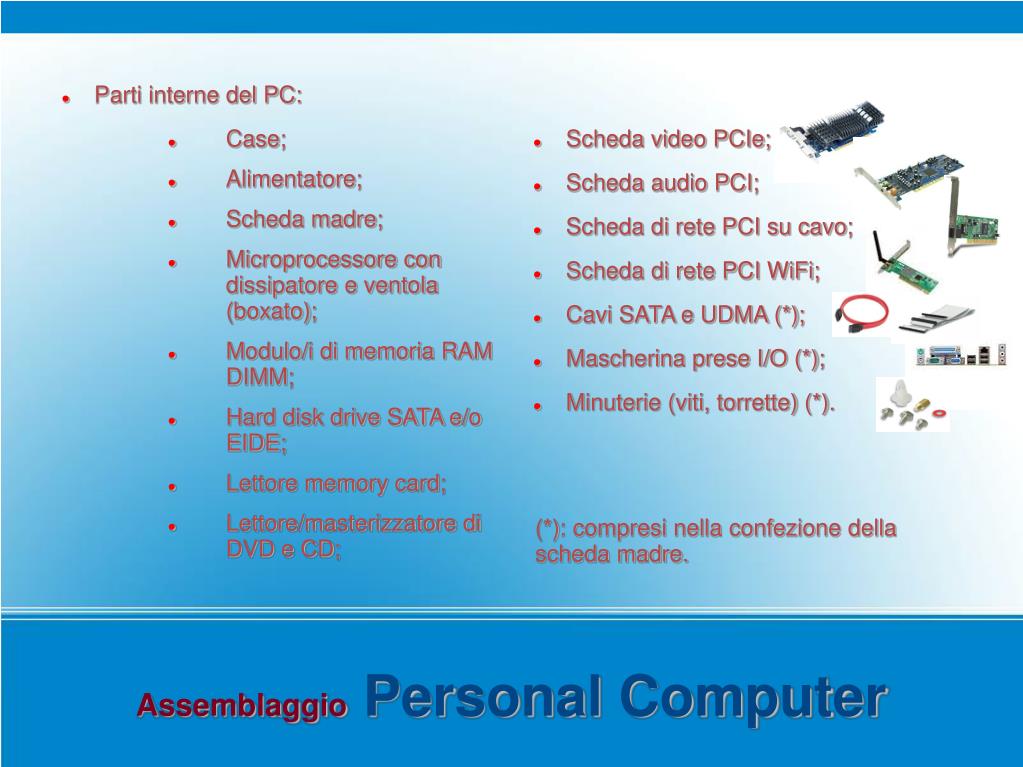

  2. Parti interne del PC: • Case; • Alimentatore; • Scheda madre; • Microprocessore con dissipatore e ventola (boxato); • Modulo/i di memoria RAM DIMM; • Hard disk drive SATA e/o EIDE; • Lettore memory card; • Lettore/masterizzatore di DVD e CD; • Scheda video PCIe; • Scheda audio PCI; • Scheda di rete PCI su cavo; • Scheda di rete PCI WiFi; • Cavi SATA e UDMA (*); • Mascherina prese I/O (*); • Minuterie (viti, torrette) (*). (*): compresi nella confezione della scheda madre. AssemblaggioPersonal Computer

  3. Altre parti utili per il montaggio e l'installazione del PC: • DVD di supporto alla scheda madre (*); • Manuale dell'utente (*); • Giraviti con punta a croce; • Forbici a punte diritte; • Taglierina per bricolage; • Pinze piccole a becchi diritti; • Tronchesine piccole a taglio laterale; • Fascette fermacavo. (*): compresi nella confezione della scheda madre. AssemblaggioPersonal Computer

  4. Case: • È il contenitore dell'unità centrale dove vengono disposte le unità interne; • Può essere di tipo Tower, Middle, Midi, Mini, Micro; • È costituito da parti metalliche e in plastica; • L'interno è suddiviso in zone e bay; • Il frontale riporta i bay esterni, le prese, i pulsanti di accensione e di reset; • Il retro riporta le porte di I/O, la presa e l'interruttore di alimentazione, le forature di ventilazione. AssemblaggioPersonal Computer

  5. Alimentatore: • Fornisce le alimentazioni elettriche di funzionamento alle varie parti del PC; • E' costituito da: • Linee di alimentazione della scheda madre, 1 x 24 pin EATX, 1 x 4 pin ATX 12 V; • Linee di alimentazione periferiche interne SATA e EIDE. AssemblaggioPersonal Computer

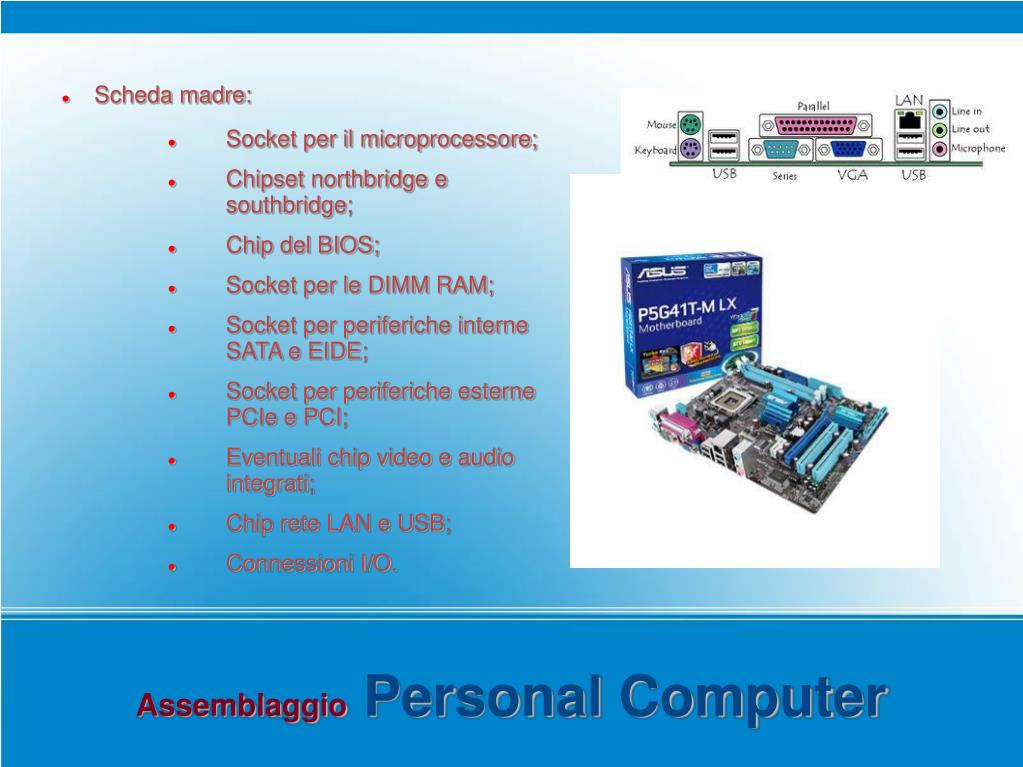

  6. Scheda madre: • Socket per il microprocessore; • Chipset northbridge e southbridge; • Chip del BIOS; • Socket per le DIMM RAM; • Socket per periferiche interne SATA e EIDE; • Socket per periferiche esterne PCIe e PCI; • Eventuali chip video e audio integrati; • Chip rete LAN e USB; • Connessioni I/O. AssemblaggioPersonal Computer

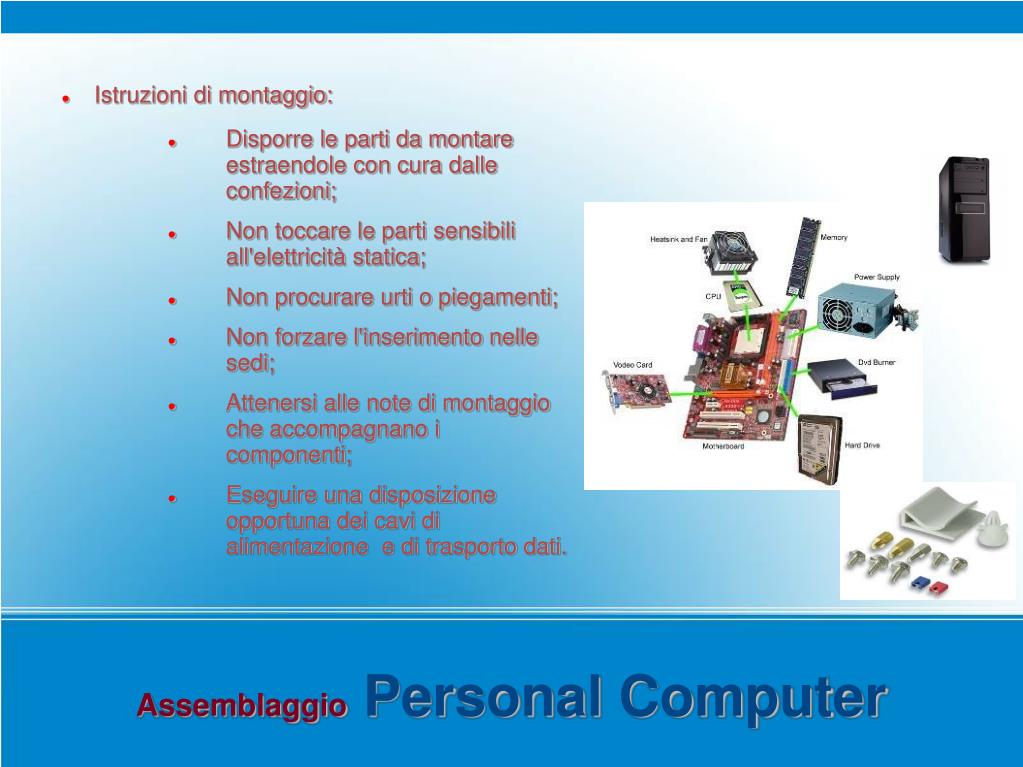

  7. Istruzioni di montaggio: • Disporre le parti da montare estraendole con cura dalle confezioni; • Non toccare le parti sensibili all'elettricità statica; • Non procurare urti o piegamenti; • Non forzare l'inserimento nelle sedi; • Attenersi alle note di montaggio che accompagnano i componenti; • Eseguire una disposizione opportuna dei cavi di alimentazione e di trasporto dati. AssemblaggioPersonal Computer

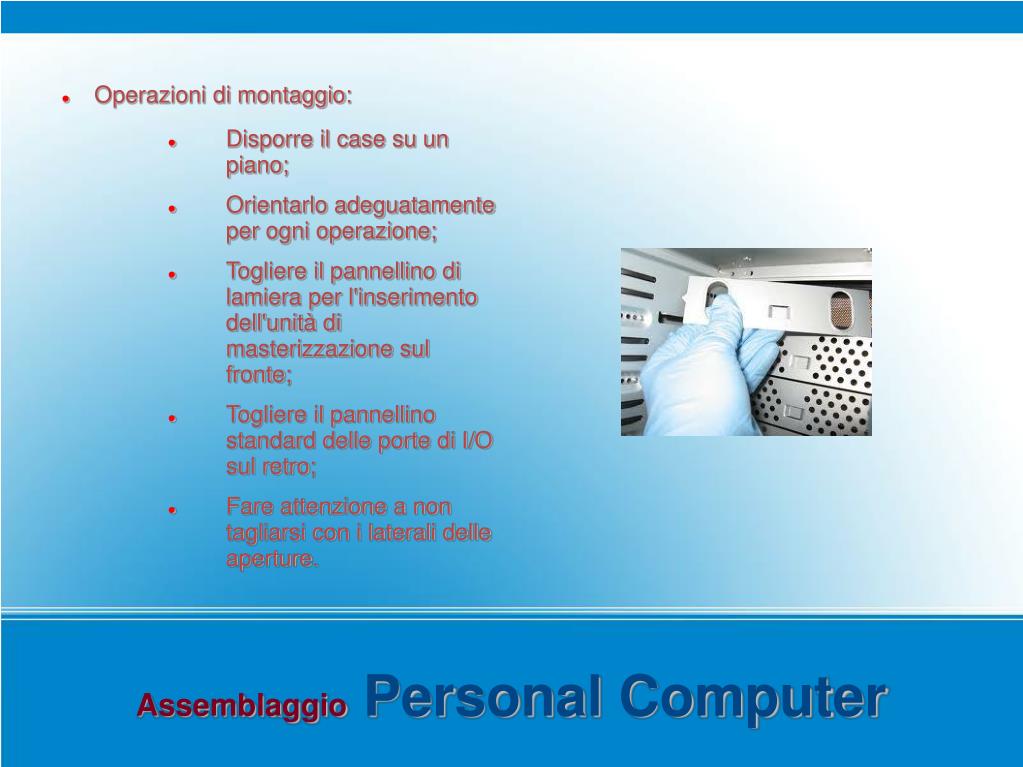

  8. Operazioni di montaggio: • Disporre il case su un piano; • Orientarlo adeguatamente per ogni operazione; • Togliere il pannellino di lamiera per l'inserimento dell'unità di masterizzazione sul fronte; • Togliere il pannellino standard delle porte di I/O sul retro; • Fare attenzione a non tagliarsi con i laterali delle aperture. AssemblaggioPersonal Computer

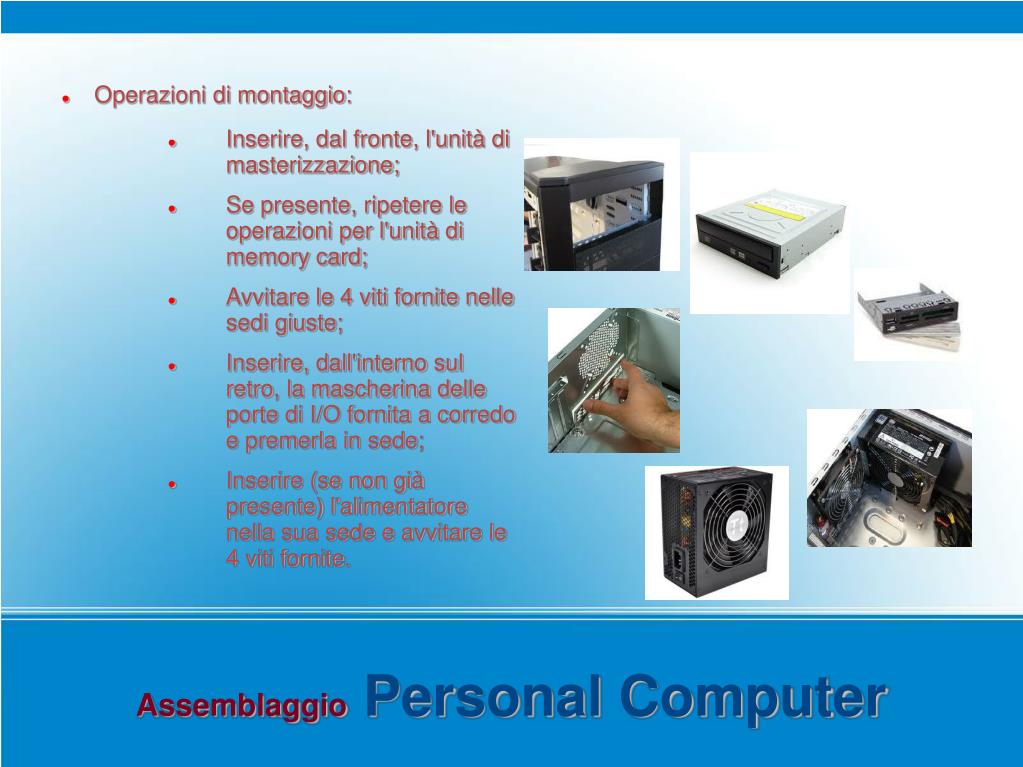

  9. Operazioni di montaggio: • Inserire, dal fronte, l'unità di masterizzazione; • Se presente, ripetere le operazioni per l'unità di memory card; • Avvitare le 4 viti fornite nelle sedi giuste; • Inserire, dall'interno sul retro, la mascherina delle porte di I/O fornita a corredo e premerla in sede; • Inserire (se non già presente) l'alimentatore nella sua sede e avvitare le 4 viti fornite. AssemblaggioPersonal Computer

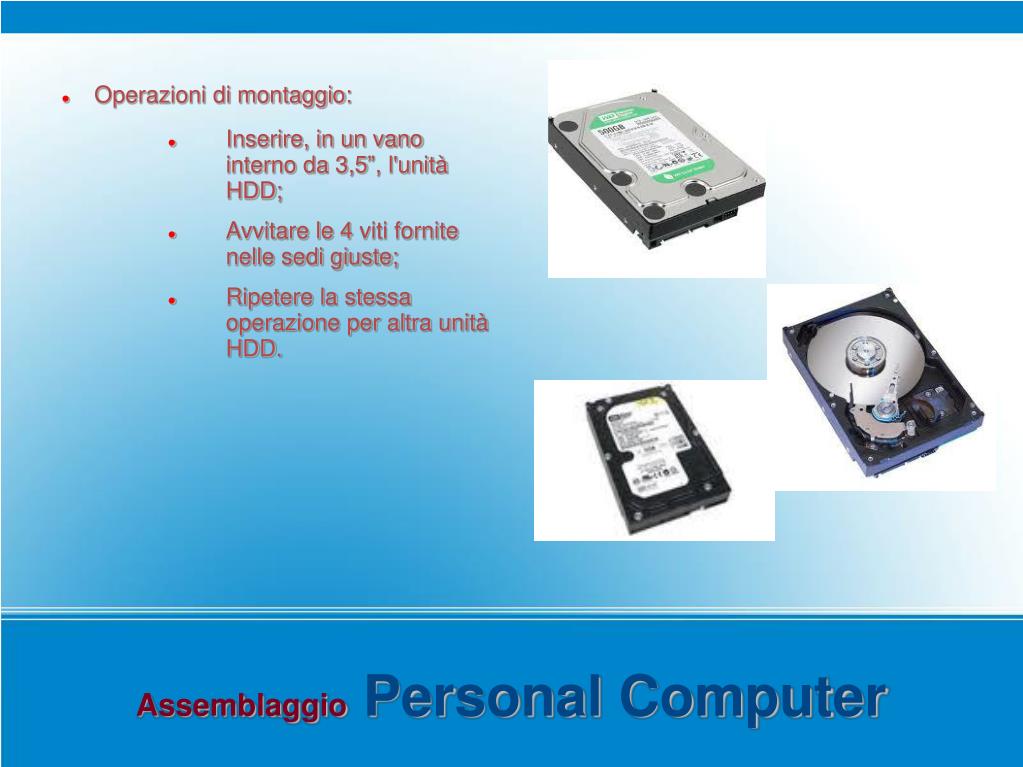

  10. Operazioni di montaggio: • Inserire, in un vano interno da 3,5”, l'unità HDD; • Avvitare le 4 viti fornite nelle sedi giuste; • Ripetere la stessa operazione per altra unità HDD. AssemblaggioPersonal Computer

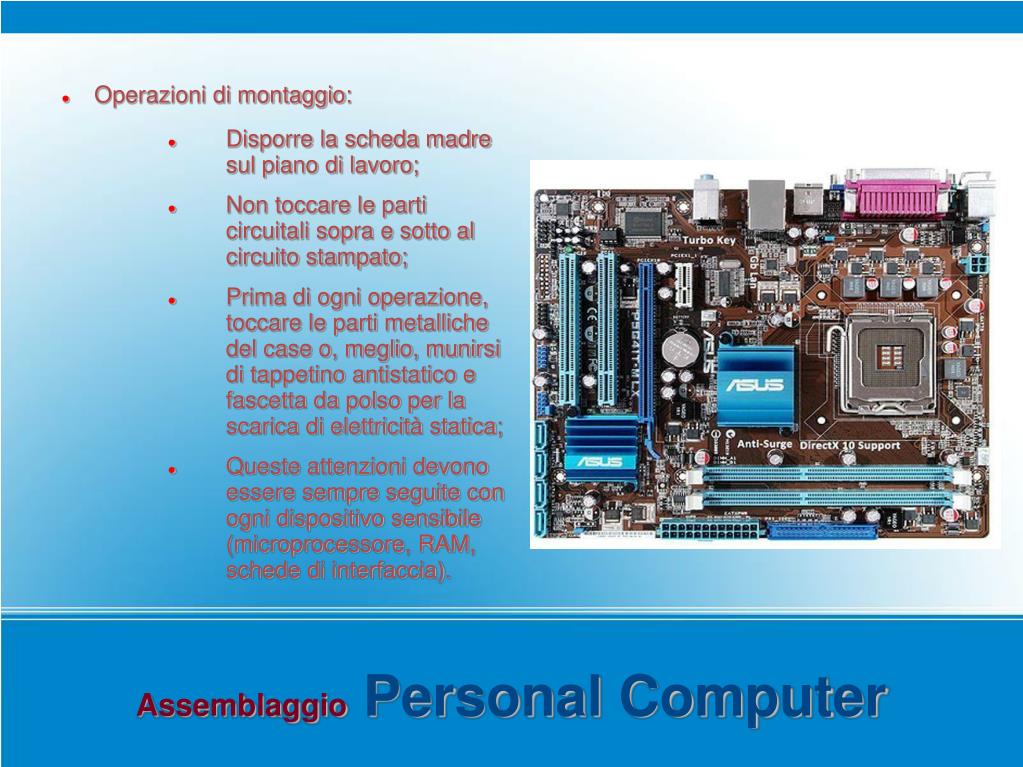

  11. Operazioni di montaggio: • Disporre la scheda madre sul piano di lavoro; • Non toccare le parti circuitali sopra e sotto al circuito stampato; • Prima di ogni operazione, toccare le parti metalliche del case o, meglio, munirsi di tappetino antistatico e fascetta da polso per la scarica di elettricità statica; • Queste attenzioni devono essere sempre seguite con ogni dispositivo sensibile (microprocessore, RAM, schede di interfaccia). AssemblaggioPersonal Computer

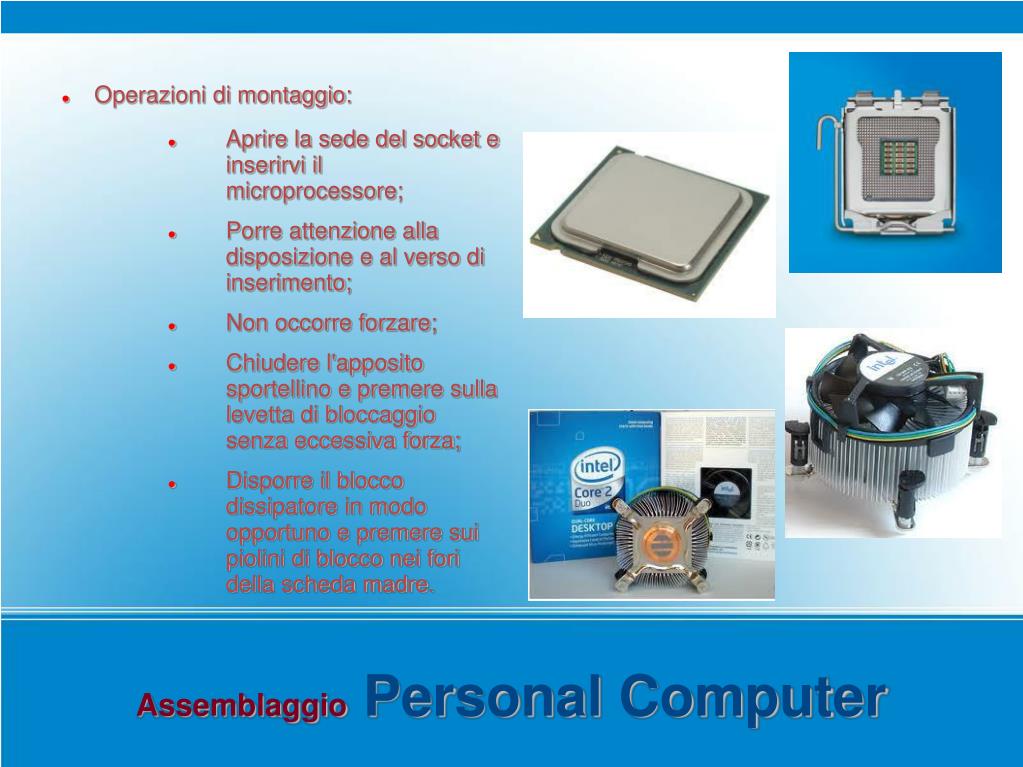

  12. Operazioni di montaggio: • Aprire la sede del socket e inserirvi il microprocessore; • Porre attenzione alla disposizione e al verso di inserimento; • Non occorre forzare; • Chiudere l'apposito sportellino e premere sulla levetta di bloccaggio senza eccessiva forza; • Disporre il blocco dissipatore in modo opportuno e premere sui piolini di blocco nei fori della scheda madre. AssemblaggioPersonal Computer

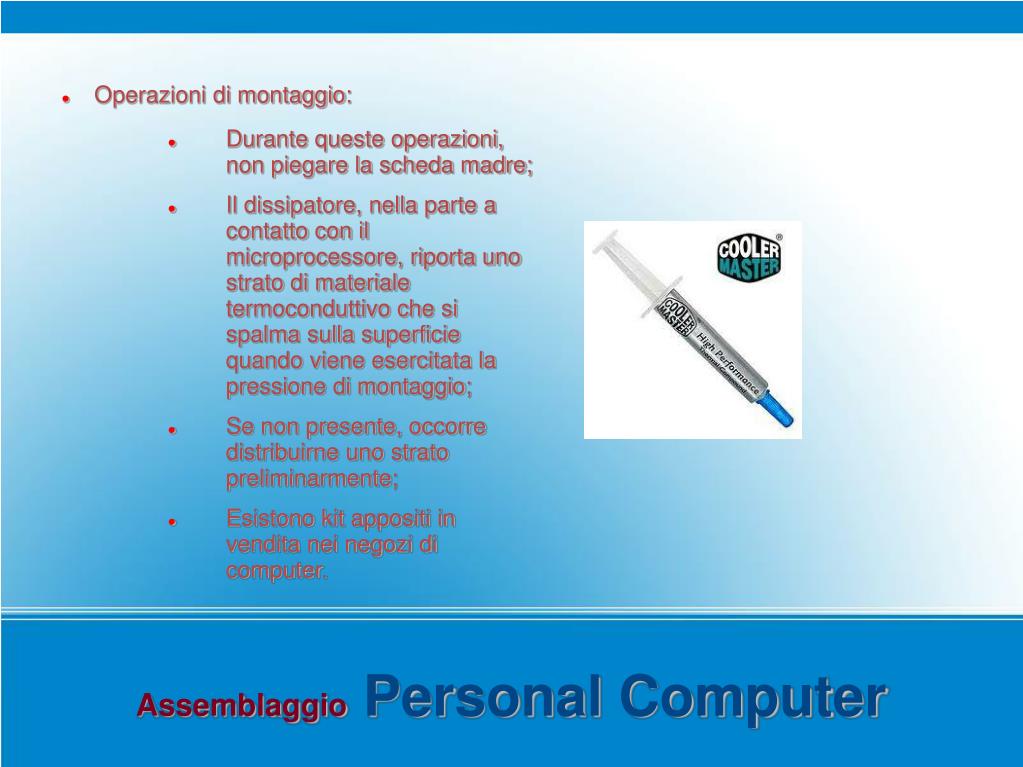

  13. Operazioni di montaggio: • Durante queste operazioni, non piegare la scheda madre; • Il dissipatore, nella parte a contatto con il microprocessore, riporta uno strato di materiale termoconduttivo che si spalma sulla superficie quando viene esercitata la pressione di montaggio; • Se non presente, occorre distribuirne uno strato preliminarmente; • Esistono kit appositi in vendita nei negozi di computer. AssemblaggioPersonal Computer

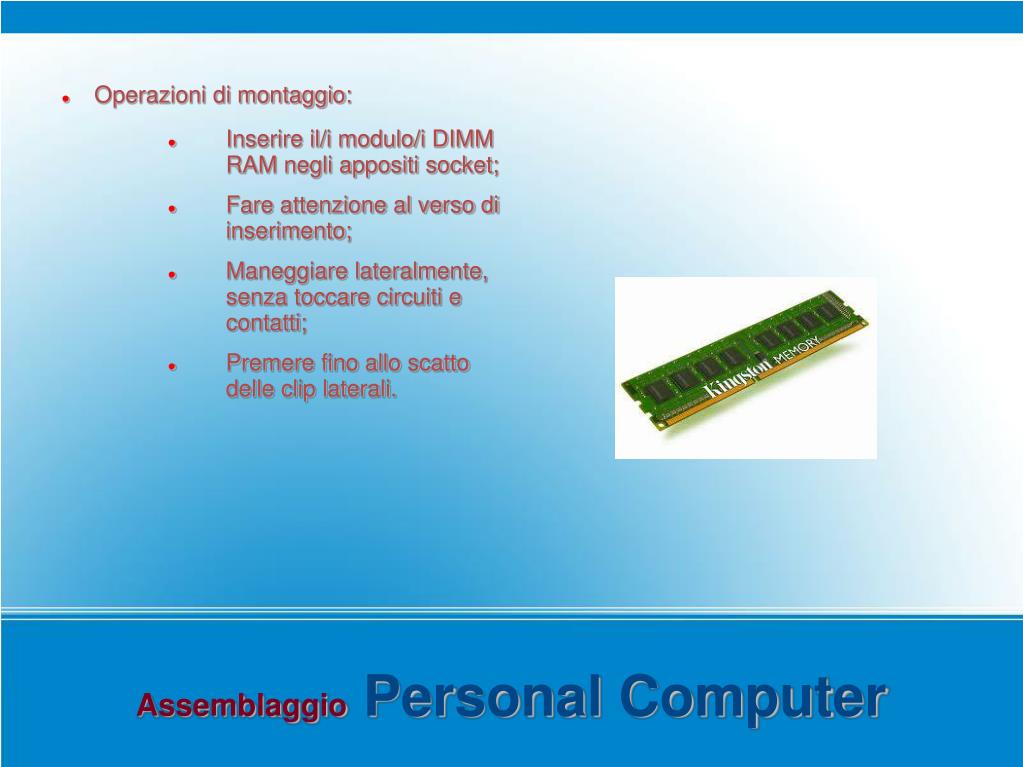

  14. Operazioni di montaggio: • Inserire il/i modulo/i DIMM RAM negli appositi socket; • Fare attenzione al verso di inserimento; • Maneggiare lateralmente, senza toccare circuiti e contatti; • Premere fino allo scatto delle clip laterali. AssemblaggioPersonal Computer

  15. Operazioni di montaggio: • Avvitare le 6 torrette fornite nei fori corrispondenti per accogliere la scheda madre, servendosi di pinze piccole a becchi diritti; • Disporre, con la massima attenzione, la scheda madre in corrispondenza dei fori delle torrette e della mascherina di I/O; • Inserire 6 viti nei fori passanti delle torrette e della scheda madre e avvitare senza stringere eccessivamente. AssemblaggioPersonal Computer

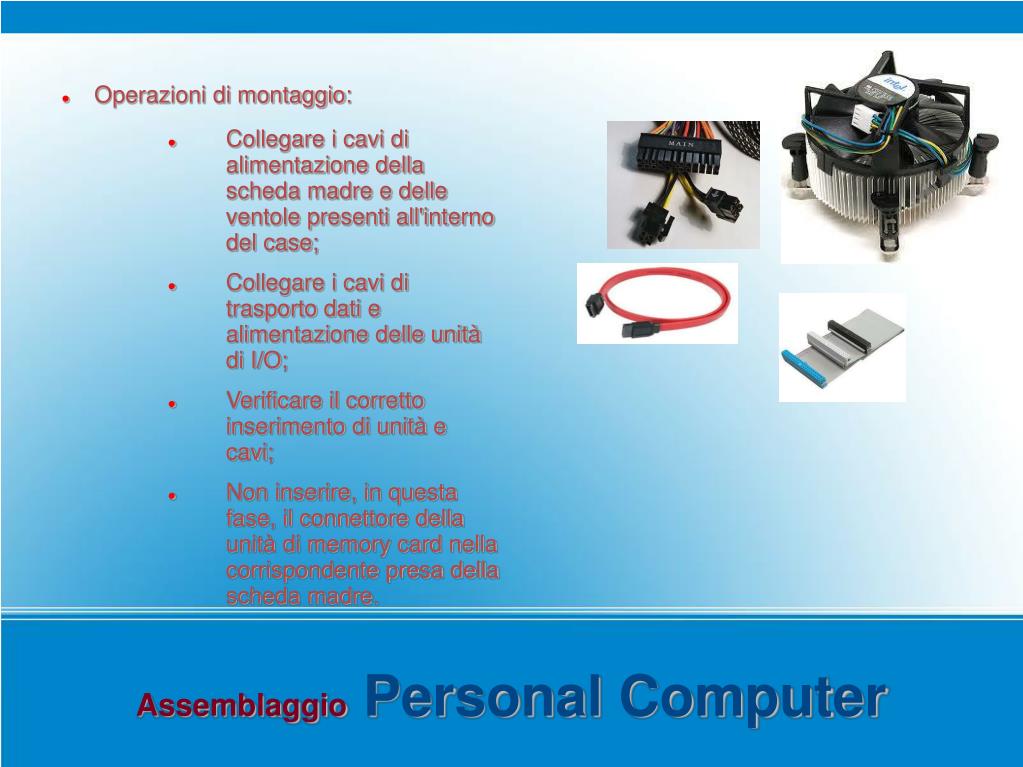

  16. Operazioni di montaggio: • Collegare i cavi di alimentazione della scheda madre e delle ventole presenti all'interno del case; • Collegare i cavi di trasporto dati e alimentazione delle unità di I/O; • Verificare il corretto inserimento di unità e cavi; • Non inserire, in questa fase, il connettore della unità di memory card nella corrispondente presa della scheda madre. AssemblaggioPersonal Computer

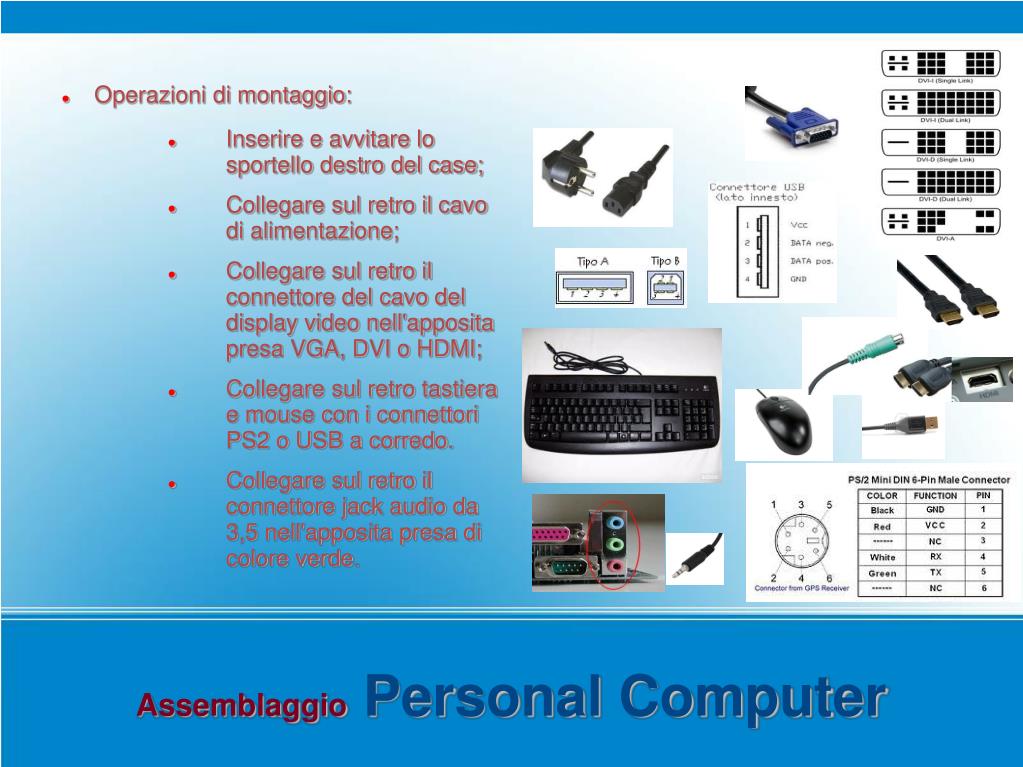

  17. Operazioni di montaggio: • Inserire e avvitare lo sportello destro del case; • Collegare sul retro il cavo di alimentazione; • Collegare sul retro il connettore del cavo del display video nell'apposita presa VGA, DVI o HDMI; • Collegare sul retro tastiera e mouse con i connettori PS2 o USB a corredo. • Collegare sul retro il connettore jack audio da 3,5 nell'apposita presa di colore verde. AssemblaggioPersonal Computer

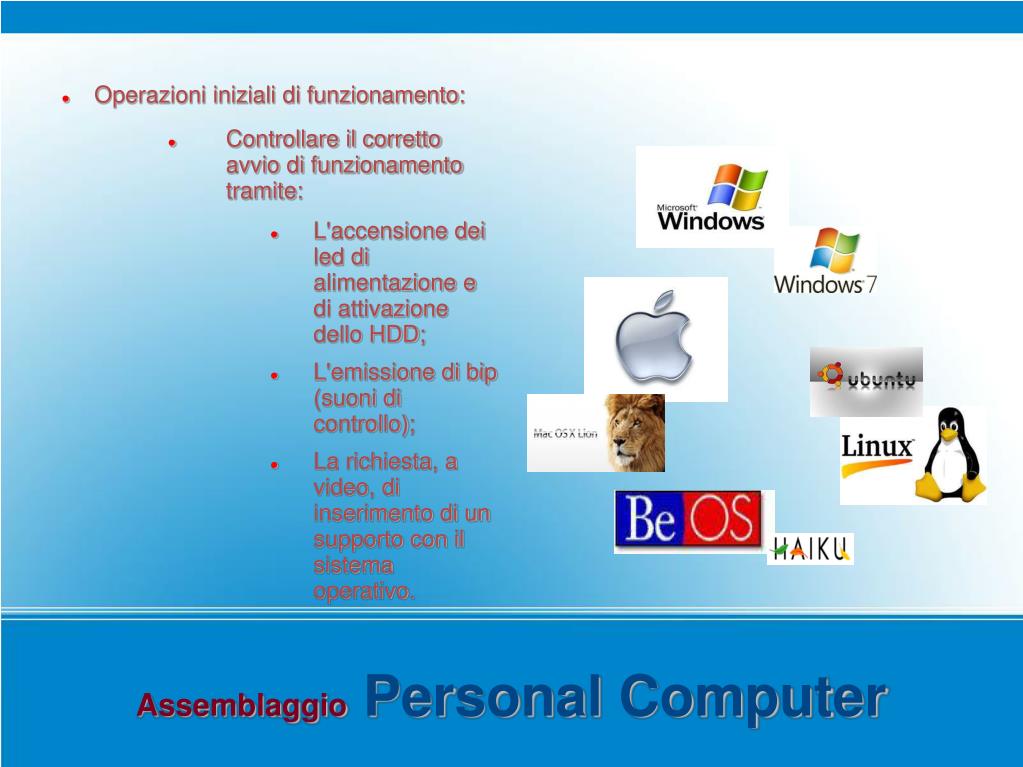

  18. Operazioni iniziali di funzionamento: • Controllare il corretto avvio di funzionamento tramite: • L'accensione dei led di alimentazione e di attivazione dello HDD; • L'emissione di bip (suoni di controllo); • La richiesta, a video, di inserimento di un supporto con il sistema operativo. AssemblaggioPersonal Computer

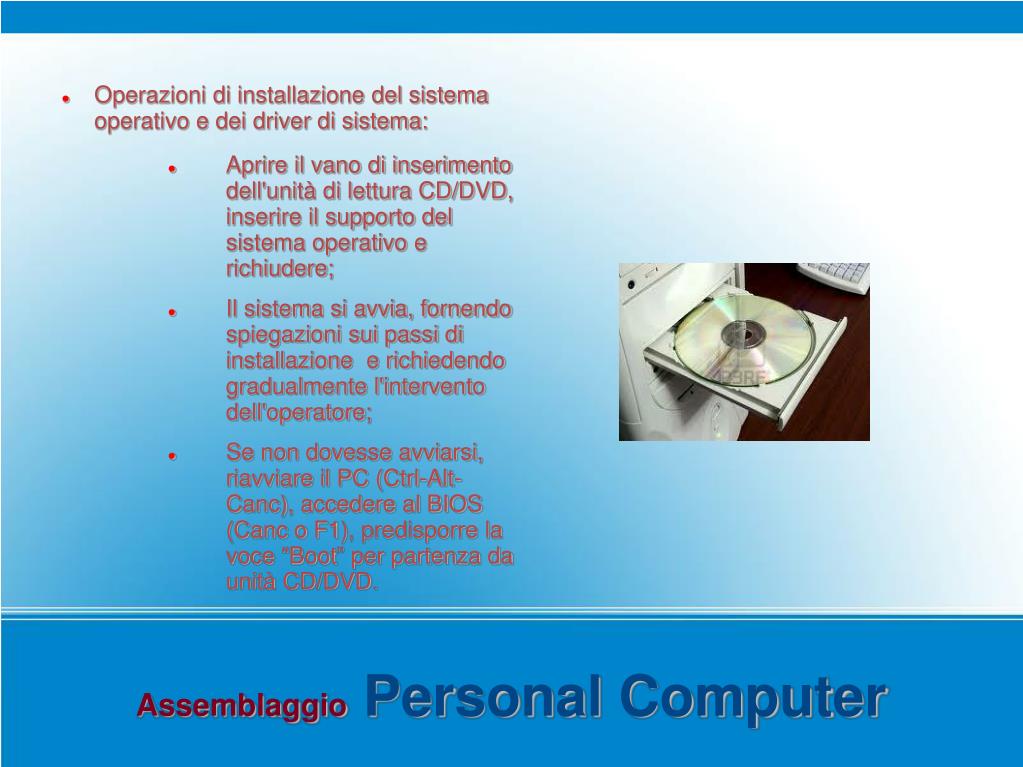

  19. Operazioni di installazione del sistema operativo e dei driver di sistema: • Aprire il vano di inserimento dell'unità di lettura CD/DVD, inserire il supporto del sistema operativo e richiudere; • Il sistema si avvia, fornendo spiegazioni sui passi di installazione e richiedendo gradualmente l'intervento dell'operatore; • Se non dovesse avviarsi, riavviare il PC (Ctrl-Alt-Canc), accedere al BIOS (Canc o F1), predisporre la voce “Boot” per partenza da unità CD/DVD. AssemblaggioPersonal Computer

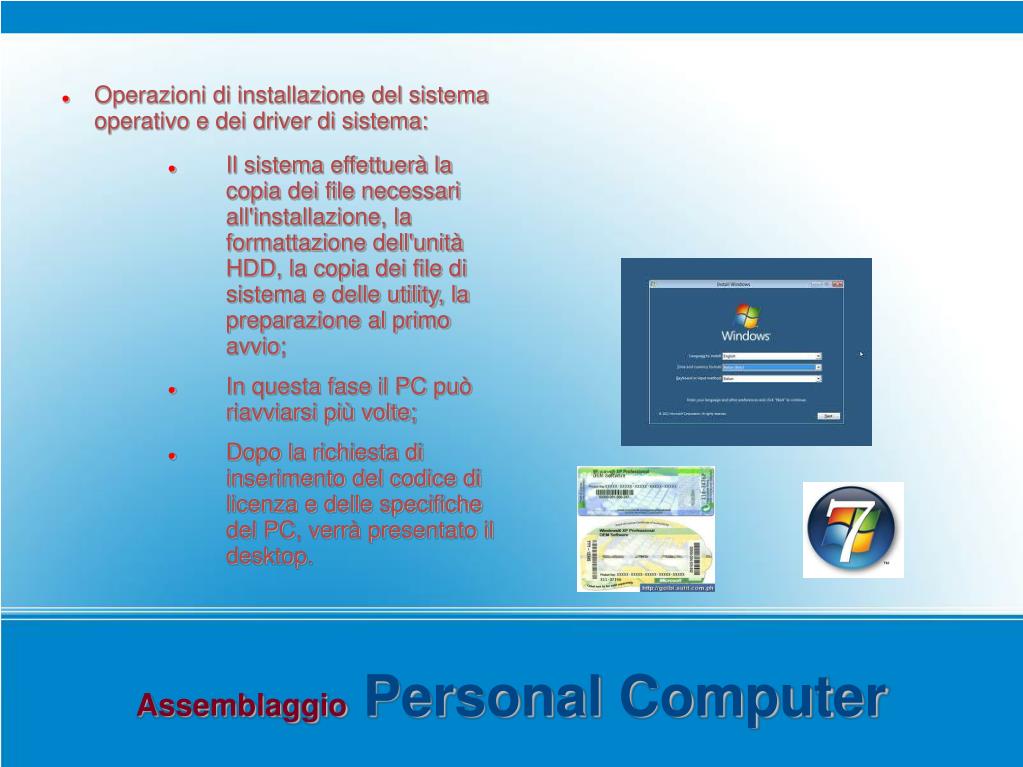

  20. Operazioni di installazione del sistema operativo e dei driver di sistema: • Il sistema effettuerà la copia dei file necessari all'installazione, la formattazione dell'unità HDD, la copia dei file di sistema e delle utility, la preparazione al primo avvio; • In questa fase il PC può riavviarsi più volte; • Dopo la richiesta di inserimento del codice di licenza e delle specifiche del PC, verrà presentato il desktop. AssemblaggioPersonal Computer

  21. Operazioni di installazione del sistema operativo e dei driver di sistema: • Controllare, attraverso “Proprietà” dell'icona “Computer”, “Gestione periferiche”, per verificare i driver di periferiche non ancora installati; • Inserire il supporto per i driver della scheda madre nell'unità CD/DVD e procedere all'installazione automatica dei driver stessi; • Ricontrollare che tali driver siano stati effettivamente installati. AssemblaggioPersonal Computer

  22. Operazioni di installazione dei driver di sistema: • Per altre periferiche interne presenti nei socket della scheda madre, ripetere le operazioni di installazione dei driver considerando i supporti forniti dal produttore; • Nel caso tali supporti non contengano driver aggiornati al sistema operativo in uso, scaricarli dal sito del produttore, da Internet, da un altro PC o dallo stesso PC se i driver della scheda di rete sono stati riconosciuti dal sistema. AssemblaggioPersonal Computer

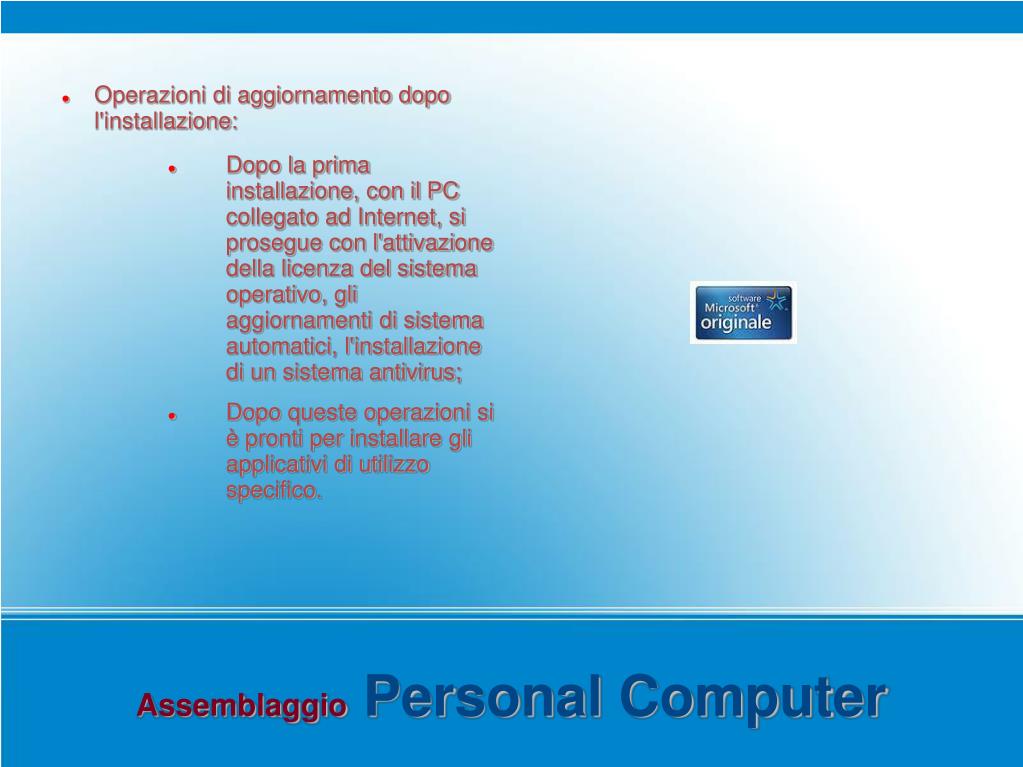

  23. Operazioni di aggiornamento dopo l'installazione: • Dopo la prima installazione, con il PC collegato ad Internet, si prosegue con l'attivazione della licenza del sistema operativo, gli aggiornamenti di sistema automatici, l'installazione di un sistema antivirus; • Dopo queste operazioni si è pronti per installare gli applicativi di utilizzo specifico. AssemblaggioPersonal Computer

  24. Operazioni di sicurezza dopo l'installazione: • Installati gli applicativi specifici, occorre effettuare una copia di backup del sistema; • Conviene utilizzare, per questa funzione, unità HDD esterne di tipo USB o in rete locale. AssemblaggioPersonal Computer

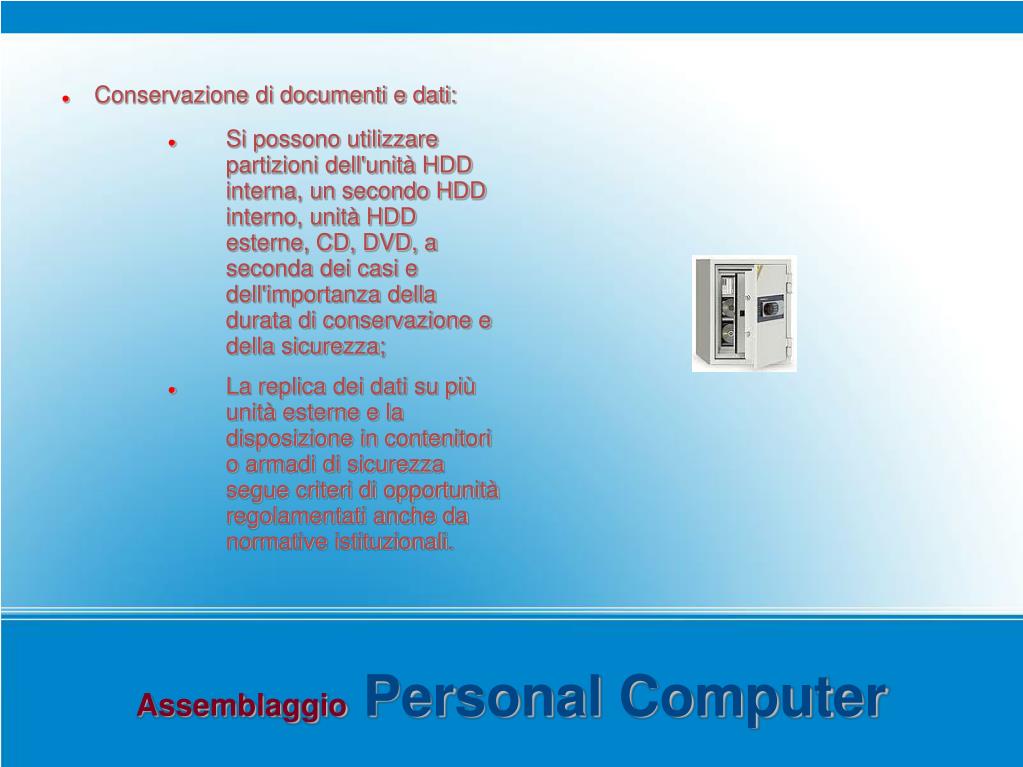

  25. Conservazione di documenti e dati: • Si possono utilizzare partizioni dell'unità HDD interna, un secondo HDD interno, unità HDD esterne, CD, DVD, a seconda dei casi e dell'importanza della durata di conservazione e della sicurezza; • La replica dei dati su più unità esterne e la disposizione in contenitori o armadi di sicurezza segue criteri di opportunità regolamentati anche da normative istituzionali. AssemblaggioPersonal Computer

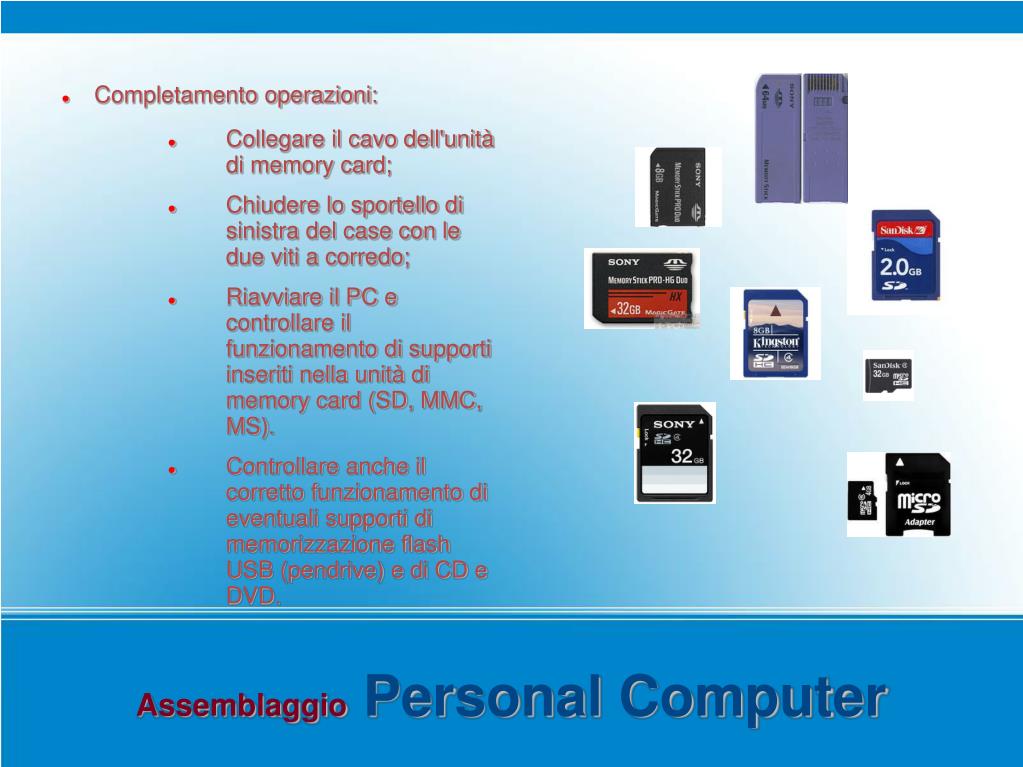

  26. Completamento operazioni: • Collegare il cavo dell'unità di memory card; • Chiudere lo sportello di sinistra del case con le due viti a corredo; • Riavviare il PC e controllare il funzionamento di supporti inseriti nella unità di memory card (SD, MMC, MS). • Controllare anche il corretto funzionamento di eventuali supporti di memorizzazione flash USB (pendrive) e di CD e DVD. AssemblaggioPersonal Computer

  27. Conclusioni. • Queste note si riferiscono ad assemblaggi specifici di computer per uso personale e non si ritengono esaustive nel vasto panorama delle soluzioni hardware e software allo stato dell'arte. AssemblaggioPersonal Computer
