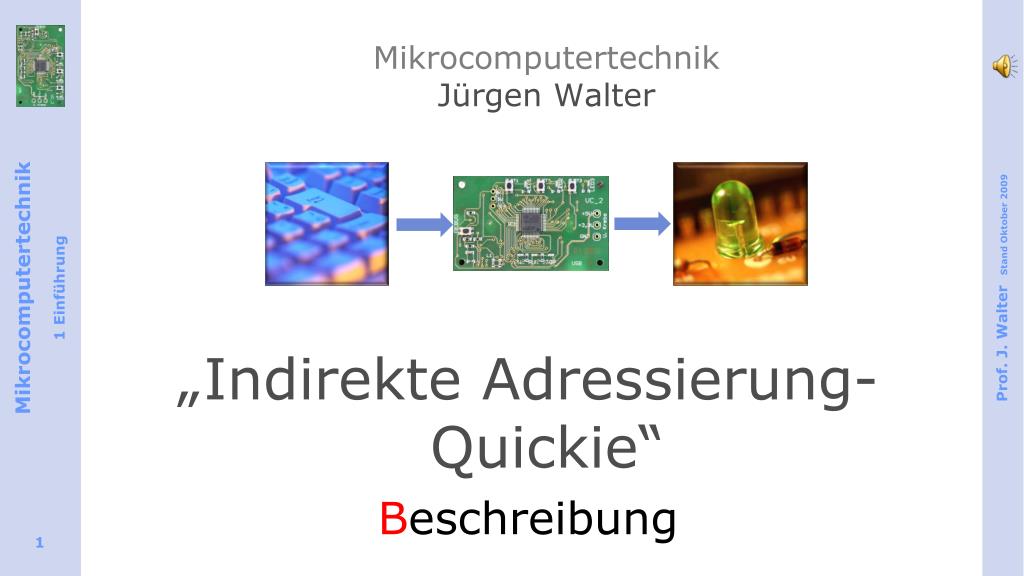

  1. MikrocomputertechnikJürgen Walter „Indirekte Adressierung-Quickie“ Beschreibung

  2. Lernziele: • Direkte Adressierung • Indirekte Adressierung

  3. Voraussetzungen • SPEICHER-Quickie • IDE-QUICKIE

  4. Wiederholung • Mov A,@R0 ; Inhalt on A in Adresse, welche ; in R0

  5. Vorbereitung indirekte Adressierung • WR_5A: • R0 oder R1 mit Startadresse beschreiben • R2 Zaehlregister • 5Ah in Akku • SCHLEIFE1: • Schreibe 5A in die Adresse welche in R1 steht • Inkrementiere die Adresse von R1 • Dekrementiere R2 ist R2 ungleich 0 Springe nach SCHLEIFE1: • Springe nach ABFRAGE • WR_A5:

  6. Wesentliche Befehle • Djnz R2,SCHLEIFE1 ; dekrementiere Zaehlregister und springe wenn R2 ungleich 0 • Mov @R0,A ; Schreibe Inhalt von A in die Adresse, die in R0 steht

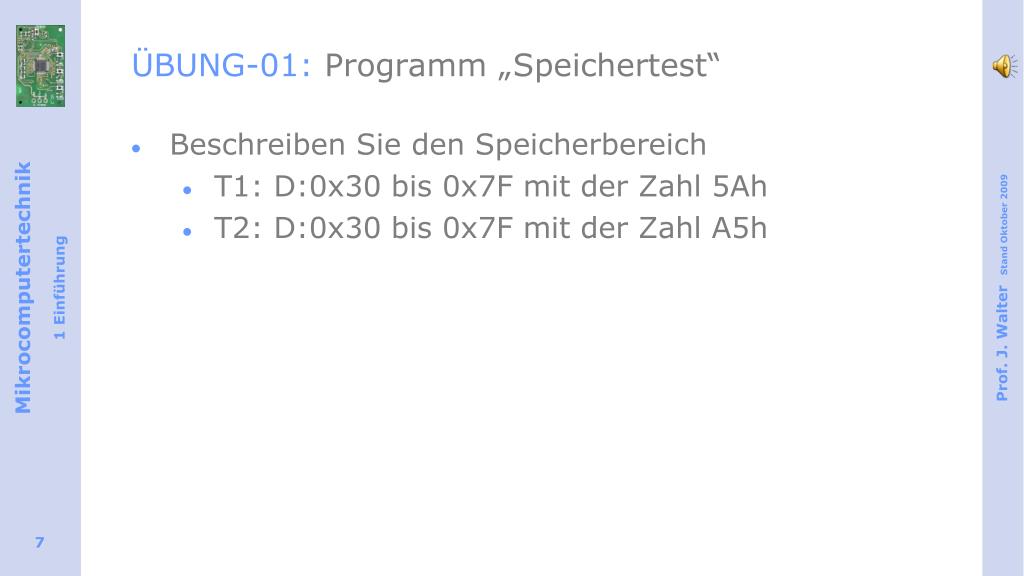

  7. ÜBUNG-01:Programm „Speichertest“ • Beschreiben Sie den Speicherbereich • T1: D:0x30 bis 0x7F mit der Zahl 5Ah • T2: D:0x30 bis 0x7F mit der Zahl A5h

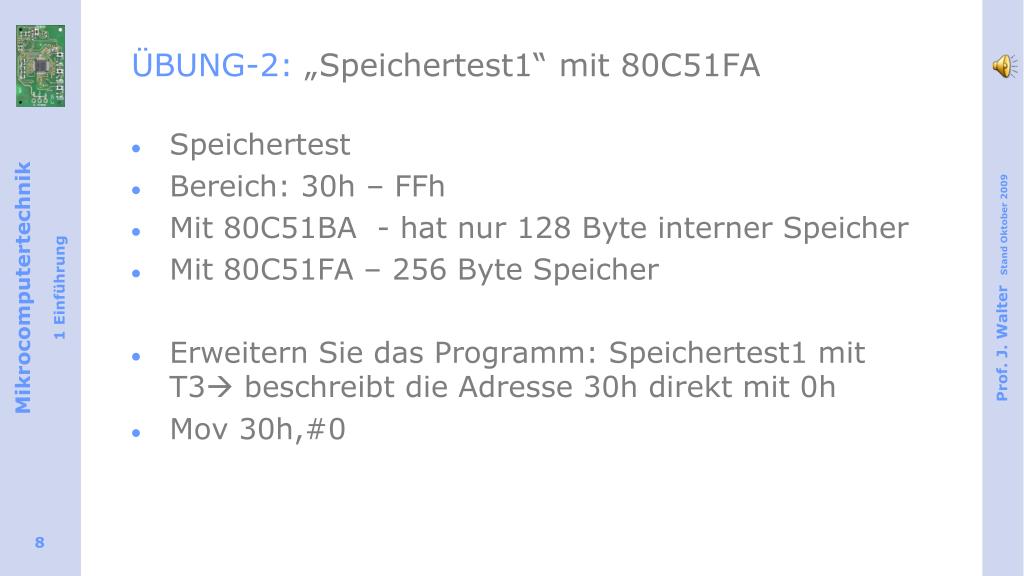

  8. ÜBUNG-2: „Speichertest1“ mit 80C51FA • Speichertest • Bereich: 30h – FFh • Mit 80C51BA - hat nur 128 Byte interner Speicher • Mit 80C51FA – 256 Byte Speicher • Erweitern Sie das Programm: Speichertest1 mit T3 beschreibt die Adresse 30h direkt mit 0h • Mov 30h,#0

  9. Quickies – schnell und intensiv lernen • Ziel erreicht!
