  1. TEMS™ Investigation产品培训 – Making Wireless Better

  2. TEMS是目前世面上最全面的无线网络优化产品解决方案TEMS是目前世面上最全面的无线网络优化产品解决方案 网络性能管理 实时诊断 自动网络质量监测 网络规划

  3. 内容 • TEMS Investigation 8.0概述 • TEMS Investigation 8.0的使用介绍 • TEMS Investigation 8.0Data Collection（前台） • TEMS Investigation 主要功能及菜单介绍 • 设备的连接与配置 • K790i测试手机的介绍 • K790i测试手机的连接 • 如何进行语音的测试 • 如何编辑语音的自动测试脚本 • 如何进行数据的测试 • 如何编辑数据(E)GPRS中FTP业务自动测试脚本 • 如何分析(E)GPRS测试中所显示的信息 • 如何使用扫频功能及载干比测试功能 • 如何进行频率扫描 • 如何进行信道的检测

  4. 内容 • 如何导入地图文件 • 如何在地图上显示多层信息 • 如何在地图上查看不同运营商的对比信息 • 如何在地图上进行各种统计 • 如何在地图上显示同频小区 • 如何创建并导入小区文件 • 如何进行室内的定位和测试 • 如何自定义事件和声音 • 测试文件的输出 • 文本格式 • GIS格式 • HTML格式 • L3的格式 • KPI格式 • Word格式

  5. 内容 • TEMS Investigation 8.0 Route Analysis(后台) • RA的基本介绍 • RA使用的基本步骤 • 如何对测试数据进行时间、距离和空间的平均 • TEMS售后技术支持

  6. TEMS™ Investigation 8.0 业界领先的无线接口测试和分析工具

  7. TEMS Investigation 8.0 Route Analysis Data Collection Analysis Mode (Multiple Logfiles) Drive Test Mode Analysis Mode (Single Logfile) WCDMA RAN Tuning Report GSM RAN Tuning Report HTML Report KPI Report TEMS™ Investigation 8.0全面、完整的无线网络优化解决方案 • 数据采集 • 同一平台支持多种标准（GSM /GPRS/EDGE/WCDMA/HSDPA/CDMA） • 各种数据、语音业务的自动重复测试 • 现场及时处理 • 单个日志文件数据回放 • Route Analysis(路径分析）功能 • 后处理及报告 • Route Analysis 功能 • RAN Tuning（软微调） 报告功能 • HTML（超文本标记语言 ）格式报告功能 • 多种数据业务及MO语音业务的KPI报告功能 • 测试文件可以输出成多种开放的数据格式 • 集数据的采集、实时分析和后处理与报告功能于一身的一个无线网络优化产品 Logfile Export

  8. 1）有2G和/或3G的License可供选择 2）有不同品牌手机的License及手机可供选择 TEMS Investigation –系统概览

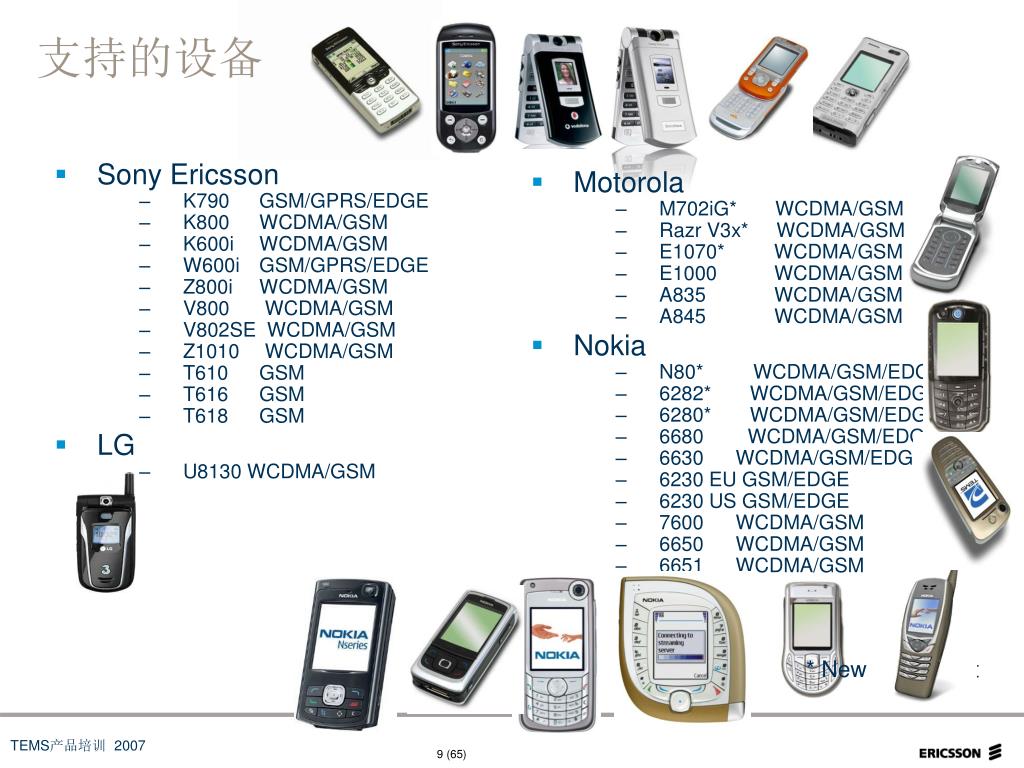

  9. Sony Ericsson K790 GSM/GPRS/EDGE K800 WCDMA/GSM K600i WCDMA/GSM W600i GSM/GPRS/EDGE Z800i WCDMA/GSM V800 WCDMA/GSM V802SE WCDMA/GSM Z1010 WCDMA/GSM T610 GSM T616 GSM T618 GSM LG U8130 WCDMA/GSM Motorola M702iG* WCDMA/GSM Razr V3x* WCDMA/GSM E1070* WCDMA/GSM E1000 WCDMA/GSM A835 WCDMA/GSM A845 WCDMA/GSM Nokia N80* WCDMA/GSM/EDGE 6282* WCDMA/GSM/EDGE 6280* WCDMA/GSM/EDGE 6680 WCDMA/GSM/EDGE 6630 WCDMA/GSM/EDGE 6230 EU GSM/EDGE 6230 US GSM/EDGE 7600 WCDMA/GSM 6650 WCDMA/GSM 6651 WCDMA/GSM 支持的设备 * New equipment

  10. 支持的设备(continued) • Qualcomm • TM6280 WCDMA/GSM • TM6275 WCDMA/GSM • TM6250 WCDMA/GSM • TM6200 WCDMA/GSM • Qualcomm chipset based • Option 3G GlobeTrotter Fusion+ / GT MAX* (MSM6275) • Novatel Merlin U730/U740* (MSM6275) • Sierra Wireless Aircard 850/860* (MSM6275) • LG CU320* / CU500* (MSM6275) • Samsung SGH-ZX10* / ZX20* (MSM6275) • Samsung SGH-Z500* (MSM6250) • Samsung SGH-Z105 (MSM6200) • Vodafone MCC (MSM6200) * New equipment

  11. 支持的设备 (cont.) • PCTEL (DTI) • SeeGull LX WCDMA/GSM Tri-band • SeeGull LX WCDMA Single Band • PCPICH/SCH/CW/Spectrum Analysis • Rhode & Schwarz • TSMU • Anritsu • ML8740C

  12. TEMS INVESTIGATION 8.0 Data Collection

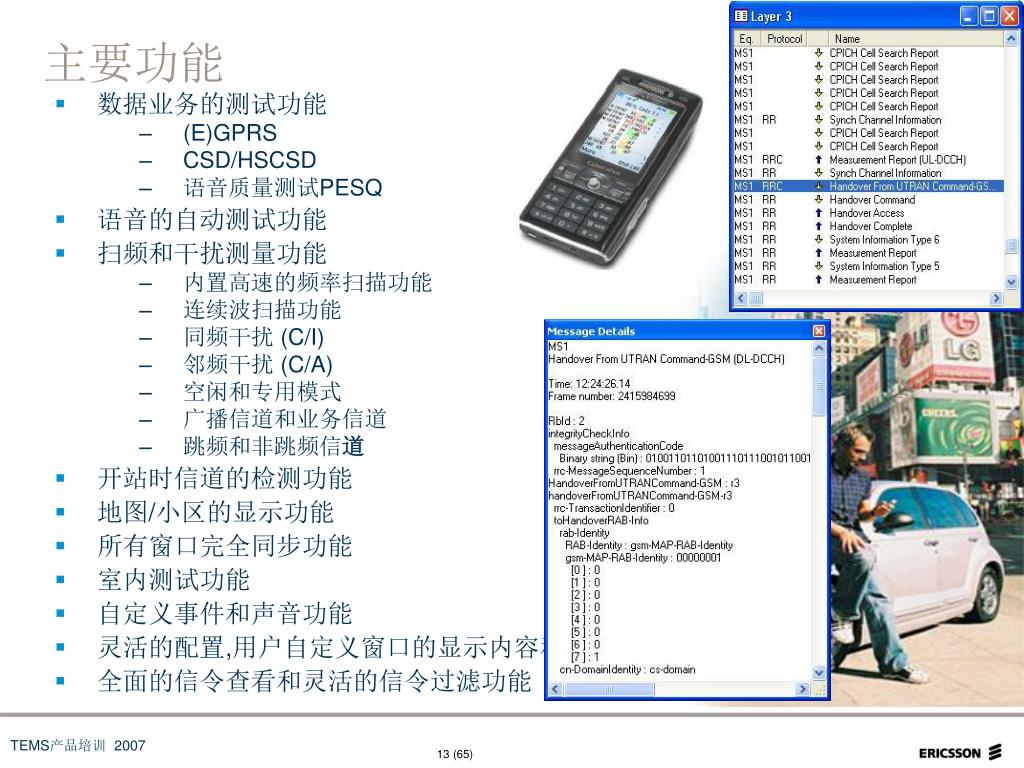

  13. 数据业务的测试功能 (E)GPRS CSD/HSCSD 语音质量测试PESQ 语音的自动测试功能 扫频和干扰测量功能 内置高速的频率扫描功能 连续波扫描功能 同频干扰 (C/I) 邻频干扰 (C/A) 空闲和专用模式 广播信道和业务信道 跳频和非跳频信道 开站时信道的检测功能 地图/小区的显示功能 所有窗口完全同步功能 室内测试功能 自定义事件和声音功能 灵活的配置,用户自定义窗口的显示内容和参数的显示方式 全面的信令查看和灵活的信令过滤功能 主要功能

  14. 主要功能(续) • 专利的语音质量评估指标(SQI) • GSM • WCDMA • 专利的流媒体质量评估指标(VSQI) • IP层数据的分析 • 多种格式的数据输出 • HTML格式的报告 • 多种数据业务的KPI格式输出 • 文本格式的输出 • 地理化信息格式的输出(GIS)

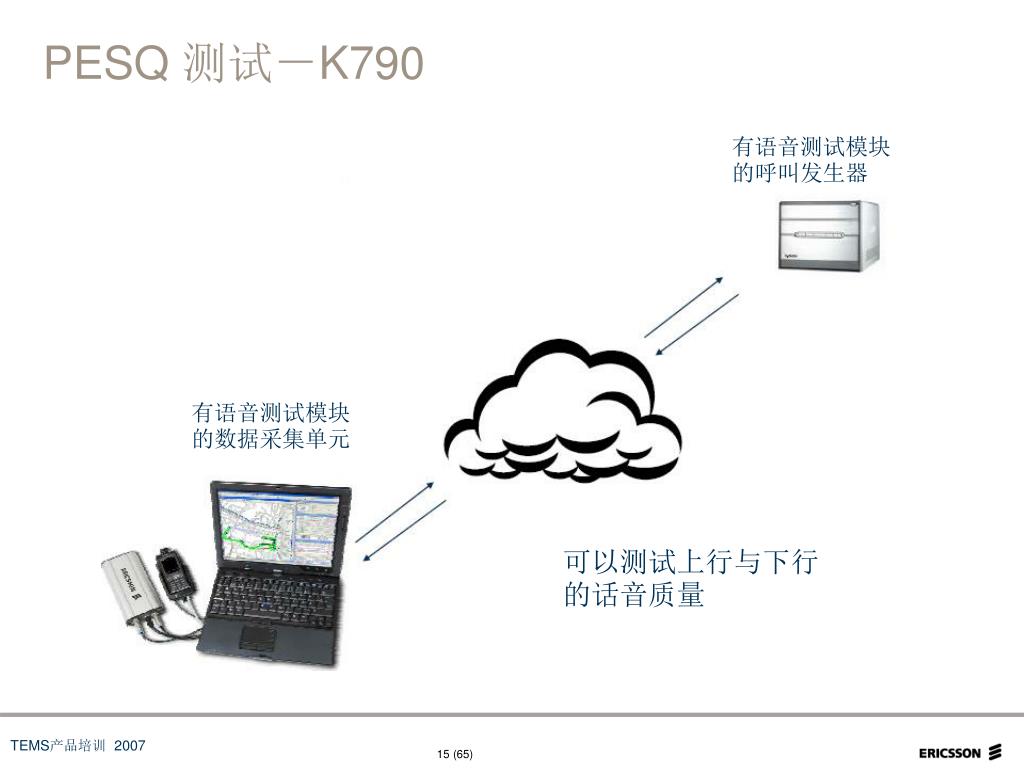

  15. PESQ 测试－K790 有语音测试模块的呼叫发生器 有语音测试模块的数据采集单元 可以测试上行与下行的话音质量

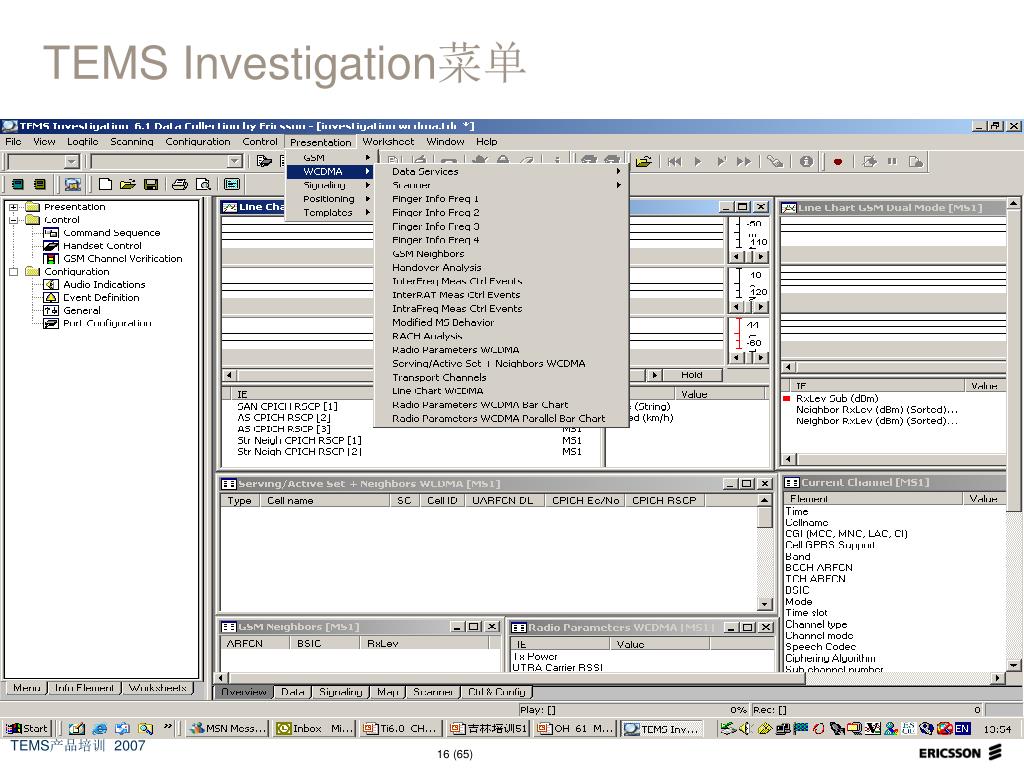

  16. TEMS Investigation菜单

  17. 用户界面 • 工作空间 • 工作页 • 导航器 • 工具栏 • 状态栏 • 声音事件

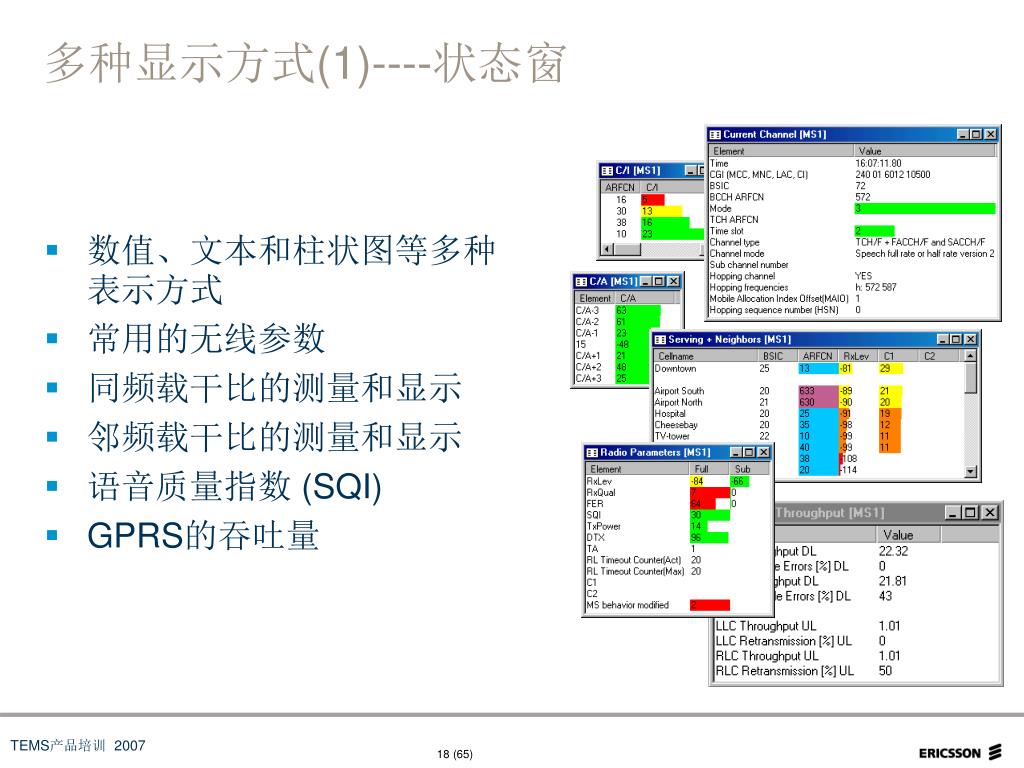

  18. 多种显示方式(1)----状态窗 • 数值、文本和柱状图等多种表示方式 • 常用的无线参数 • 同频载干比的测量和显示 • 邻频载干比的测量和显示 • 语音质量指数 (SQI) • GPRS的吞吐量

  19. 多种显示方式(2)----图形和表 • 预定义或自定义的线图 • 各种数值化的信息随时间的演化 • 线状图 • 柱状图 • 可以显示网络中的事件 • 锁定/释放的查看功能 • 参数的着色显示功能

  20. 多种显示方式(3)----实时的地图显示 • 实时的地图显示缩短了发现问题及解决问题的时间，提高了分析能力 • 在地图上可以同时显示多层信息 • 基站、事件和无线参数 • 用户可以自行定义要显示的信息，具有很大的灵活性 • 可以显示服务小区到当前位置的连线 • 基站信息可以用分扇区的形式显示 • 既可以实时查看，也可以后处理查看 • 增强的地图显示功能，增加了右手边的子信息窗口

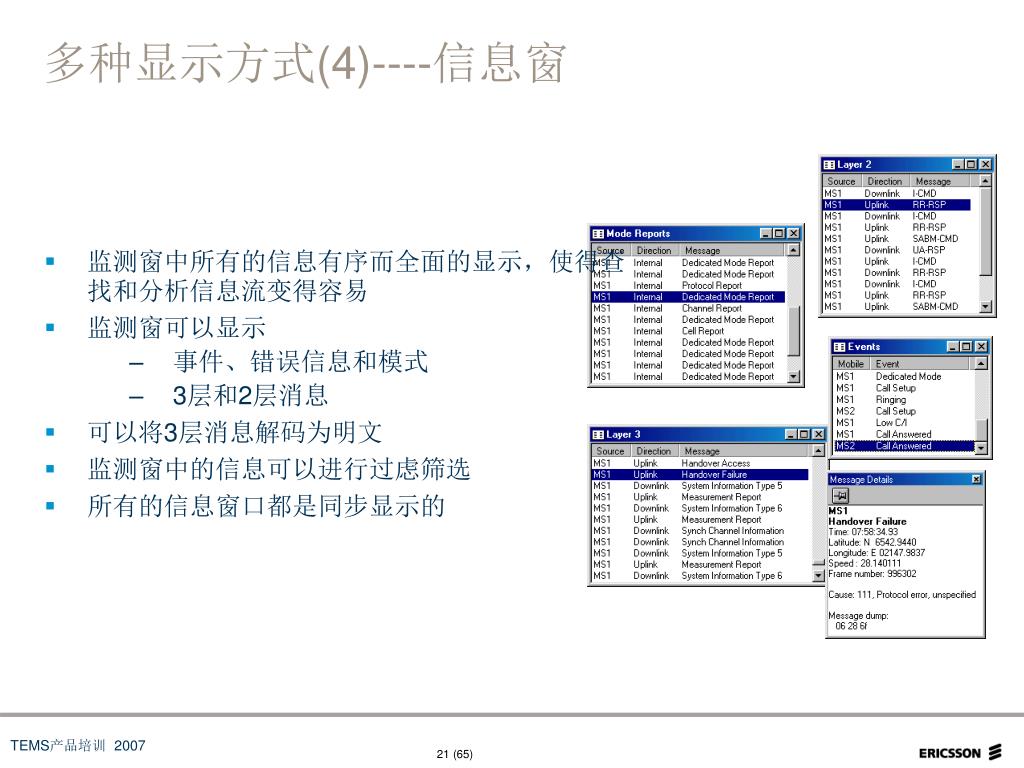

  21. 多种显示方式(4)----信息窗 • 监测窗中所有的信息有序而全面的显示，使得查找和分析信息流变得容易 • 监测窗可以显示 • 事件、错误信息和模式 • 3层和2层消息 • 可以将3层消息解码为明文 • 监测窗中的信息可以进行过虑筛选 • 所有的信息窗口都是同步显示的

  22. SonyEricsson K790i新的测试手机 • 支持四频 GSM/GPRS/EDGE • 替换以前的 W600, T610 and T618 (W600c) • GPRS Multislot class 10 & NACC support • 可以锁定GPRS或者EDGE • 控制功能 • PLMN Control / CAS Control • Band Control • Lock to Channel • Speech Codec • 扫频和测量 • C/I per TS • C/A (+2,+1,0,-1,-2) • Freq. Scanning (up to 920 samples/s)

  23. 相对于以前版本的主要增强(1) • 平台的变化，同一平台支持GSM/GPRS/EDGE/WCDMA/HSDPA • 支持语音质量测试 （PESQ) • 增强了后台处理的模块； • 使用新的K790i测试手机； • K790i工作于900/1800/1900MHz的网络，可以支持GSM/GPRS/EDGE网络的测试；同时K790i是基于3GPP R4规范的，支持NACC的功能 • 启动软件后自动检测需要连接的设备 • 采用新的软件加密方式，用HASPHL硬件狗 • 支持IP层的分析 • 除了支持RLC/LLC/SNDCP及应用层的流量以外，新的版本还可以支持IP层的分析。该功能对于GPRS网络的优化很有益处 • 数据业务测试的KPI格式输出 • 对于GPRS等数据业务除了可以自动测试以外，还可以自动生成专业的关键性能指标报告（KPI Report） • RAN Tuning Report功能 • 新的版本可以对GSM网络和WCDMA网络的测试数据自动生成专业的无线网络性能调测报告，该功能大大简化了网络优化人员写报告的工作负荷

  24. 相对于以前版本的主要增强(2) • Route-Anlaysis可以回放数据 • 新的版本除了提供对于数据的“一次成像”的展示外，还可以提供数据回放的功能 • Route-Analysis 可以自定义任务和自定义事件 • 新版本中的RA可以自定义分析任务和事件，从而使得对于大量测试log的统计速度大大提高 • Route Analysis中的统计结果可以输出到Excel等字处理软件 • 除了自定义任务和事件外，统计的结果可以直接’Copy & Paste’ 到Excel中 • Route-Analysis的结果可以输出到Google Earth软件 • 新版本中的测试结果可以地理化的输出到Google Earth软件中进行查看，从而更加直观地了解网络的问题 • 更多的KPI测试功能 • 新版本中除了对于PS业务的测试能生产KPI报告外，还可以对于一定的CS业务的测试生产KPI的报告 • Route-Analysis可以处理TEMS Pocket 5.1的log file (有GPS信息） • 新版本可以与最新的Pocket测试工具TEMS Pocket 5.1相配合，处理TEMS Pocket的测试文件. • 更多的细节和使用上的变化。如：地图显示的增强；室内、室外都可以测量等等

  25. 如何连接和配置设备 • MS（K790i） • 首先解压缩标明是drivers的CD下的Drivers2A.exe • 手机首次使用时需要安装驱动，程序位于….\SonyEricsson\K790i. • 安装成功后，会在Phone and Modem Options下看到新增的两个端口，查看其端口编号，编号大者用于连接TEMS手机，小者用于Data测试用。 • GPS（USB接口） • 如果使用USB接口的GPS，首次使用时要安装驱动，程序位于…\Sanav\USB GPS.[先装驱动，后连接GPS] • Scanner • 如果使用USB接口的PCTel 接收机，则在首次使用时要安装驱动，程序位于…\edgeport\W2k_xp，选择编号大者用于WCDMA，小者用于GSM。 • 如果使用的串口的PCTel接收机，则将设备连接在指定的串口上，如果使用内置的GPS，选择SeeGull LX WCDMA andGPS；否则选择SeeGull LX WCDMA.

  26. 3 1 如何连接和配置设备(续) • 连接MS和/或者GPS,在适当的端口连接相应的设备，点击工具栏上的Connect all图标，连接所有的测试设备。同时点击Recording按钮，记录测试的文件. 2

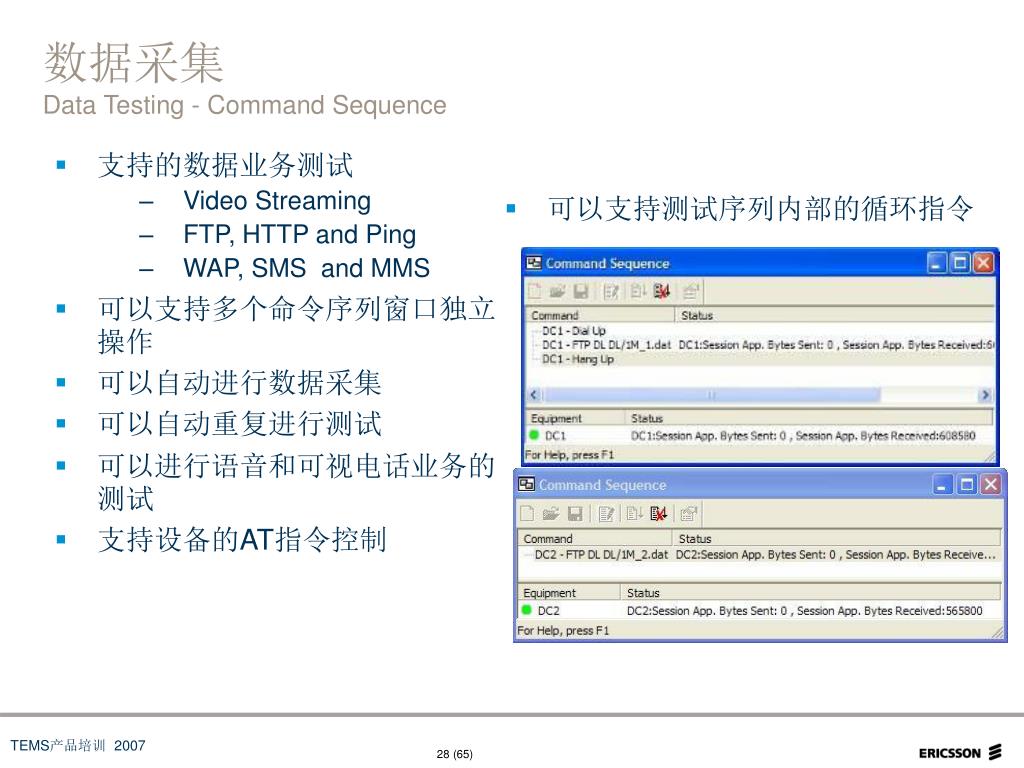

  27. 可以支持测试序列内部的循环指令 数据采集Data Testing - Command Sequence • 支持的数据业务测试 • Video Streaming • FTP, HTTP and Ping • WAP, SMS and MMS • 可以支持多个命令序列窗口独立操作 • 可以自动进行数据采集 • 可以自动重复进行测试 • 可以进行语音和可视电话业务的测试 • 支持设备的AT指令控制

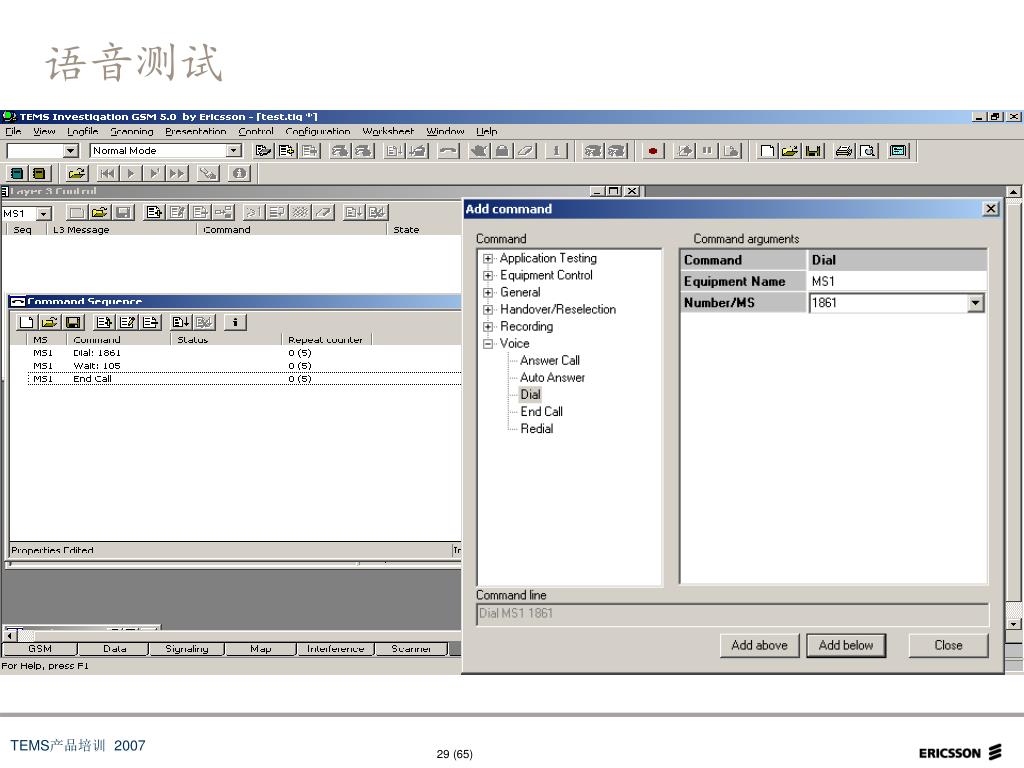

  28. 语音测试

  29. 数据测试

  30. PDCH信道监测

  31. 扫频时的使用

  32. 扫频结果查看

  33. 地图的导入

  34. 小区文件的创建及导入 • 小区的定义可以是文本.cel格式也可以是.xml格式，可以参阅 RA的附录C和D • 小区数据的激活可以在菜单configuration下的General子窗口中的Cellfile Load功能完成。 *推荐使用的经纬度的单位为：度。如114.2351度，不使用114度14分6.36秒

  35. 服务小区和相邻关系以及服务小区的信息

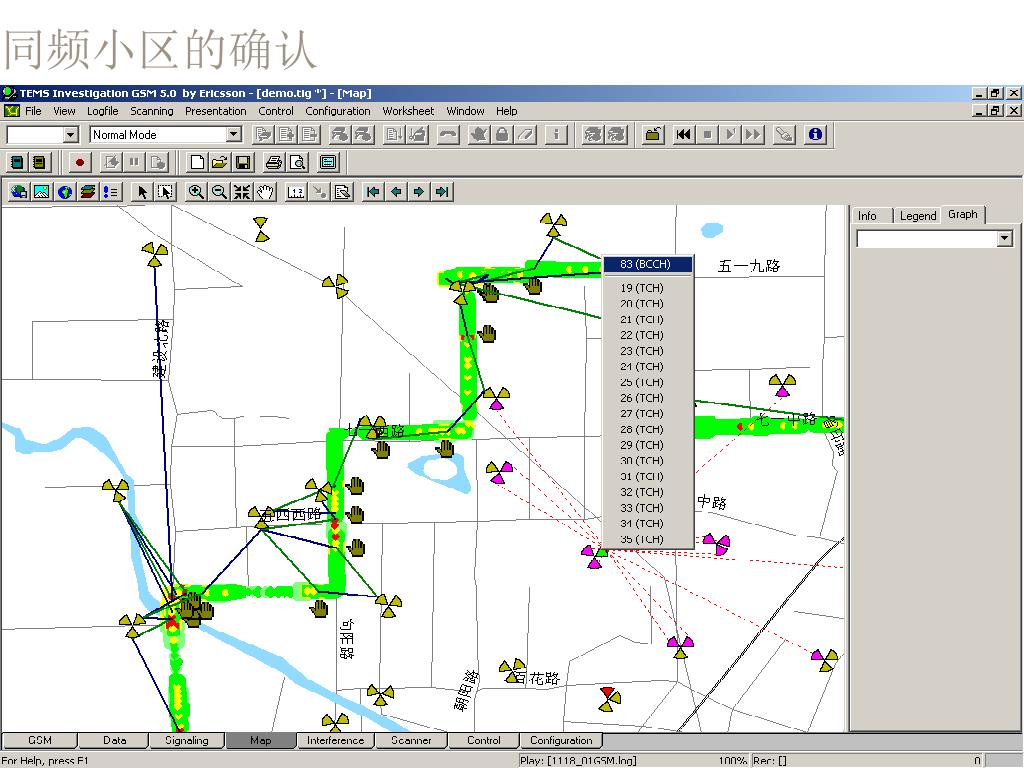

  36. 同频小区的确认

  37. 地图上的统计查看图片

  38. 地图上显示多层参数

  39. 自行定义事件和门限 • 内部有大量的预定义事件 • 用户可以根据自己的需要自行定义事件，这些事件可以基于 • 3层消息 • 无线参数 • 其他已定义的事件 • 在基于无线参数定义事件时，可以对该参数的门限进行设置 • 自定义的事件可以： • 在地图或者线图上显示 • 与某个声音提示相关联

  40. 测试文件的输出 • Export Logfile • 可以直接在TEMS Investigation中输出为明文 (ASCII)，该文件用户可以自行配置，制表符分割的 • Report Generator • 日志文件的报告(HTML格式)---事件的统计 • 柱状图和样本数目 • 线图和样本分布 • KPI Report • KPI格式的输出(HTML格式) • 日志文件可以被其他TEMS 工具处理 • 地图和图表的打印输出

  41. 信道检测功能 • 检测一个小区或一组小区内的业务信道的可用性 • 可以有手动和自动两种测试模式 • 多部测试手机可以加快测试速度，减少测试时间

  42. 室内和其他步行区的便携测试工具 定位的方式是“Walk and Click” Intuitive positioning Can give true latitude and longitude for post-processing 可以使用地图(Maps),设计图( blueprints)或者用户手绘图作为背景图 结合TEMS Transmitter GSM或者WCDMA进行室内规划 WCDMA scanner and TEMS Transmitter WCDMA for verification 室内测试

  43. 视频流媒体质量指数（VSQI） • 用客观的算法评价主观感受的视频流媒体质量 • 无需参考标准样本 • 视频和音频质量评估 • 误码率和重传率评估 • 评估静态下的 VSQI • 对整体视频文件评分 • 评估动态下的 VSQI • 每秒一次

  44. IP层分析支持在IP 层抓包 • 故障排除功能 • 实时显示结果 • 存在 TEMS Log file中 • 文件可输出成 EtherReal格式

  45. IP层分析 支持的协议 • TCP • HTTP • RTSP • FTP • FTP-DATA • UDP • DNS • NBNS • NBDS • BOOTP • RTP (audio/video) • RTCP (audio/video) • PPP LCP • PPP CHAP • PPP IPCP • PPP PAP • PPP CC • ICMP • IPV6

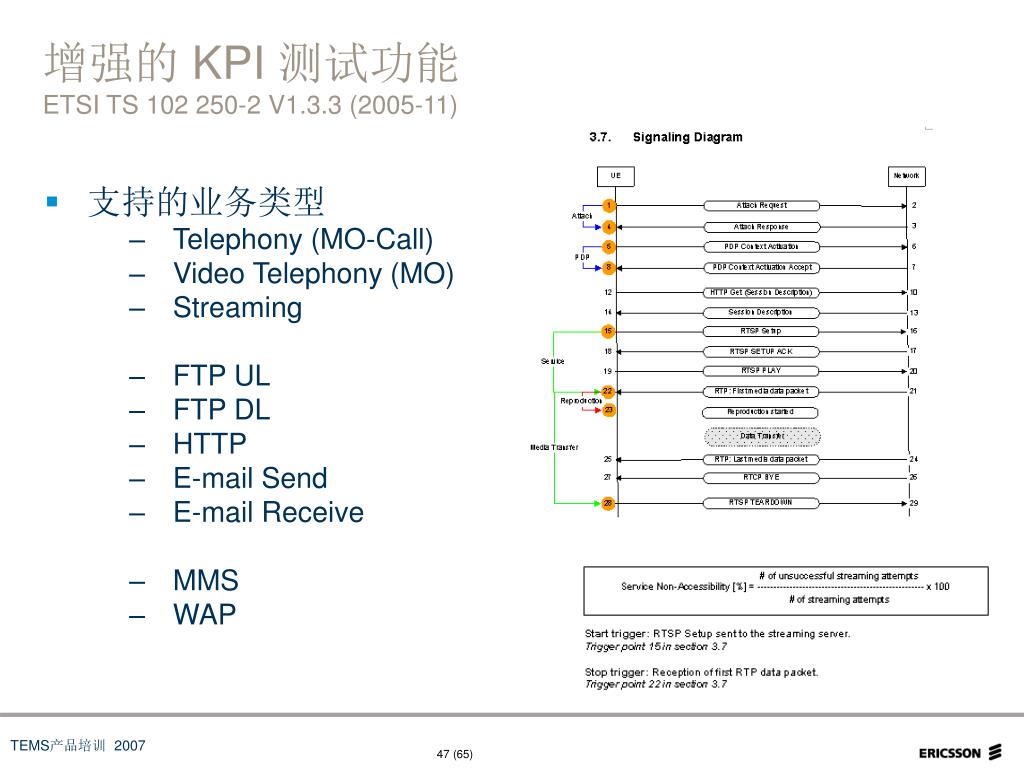

  46. 增强的 KPI 测试功能ETSI TS 102 250-2 V1.3.3 (2005-11) • 支持的业务类型 • Telephony (MO-Call) • Video Telephony (MO) • Streaming • FTP UL • FTP DL • HTTP • E-mail Send • E-mail Receive • MMS • WAP

  47. TEMS INVESTIGATION 8.0 Route Analysis

  48. Post-Processing in TEMS Investigation 8.0Route Analysis – Overview • 支持多个(种)测试文件 • 多格式处理功能 • TEMS Investigation, • TEMS Automatic • TEMS DriveTester • TEMS Pocket 5.1 • 多个Logfile的支持 • 多种数据处理显示方式(类似前台) • Line Chart(可以缩放) • Status 窗口 • 信令窗口 • 地图显示(多幅) • 快捷的统计功能 • Calls • Blocked • Dropped • HO (From U/G to G/U) …. • 数据筛选 • 结果可输出到 Excel中 • 问题可定位在小区或文件 • 个性化定义任务

  49. Post-Processing in TEMS Investigation 8.0Route Analysis – Overview • 支持日志文件回放 • 深入的分析功能 • L3 消息的查看 • 地图上栅格化数据显示 • 时间 • 距离 • 区域 • Google Earth 格式的输出 • 事件呈现 • 用户自定义事件 • 面向任务的分析 • 报告自动生成功能 • 2G和3G/异频切换性能 • 更关注在压缩模式下的切换性能 • 切换统计 • HSDPA • HSDPA 下行共享信道的 BLER • 应用层 下行吞吐量, PDF 和 CDF统计 • HSDPA下行共享信道的吞吐量, PDF 和 CDF统计 • HSDPA 调制方案 使用的分布统计

  50. Route AnalysisWorkflow • 数据选择器 • 日志文件的总结 • 面向任务的查看方式 • Change data view • 剪贴板的功能 • Cut and Paste
