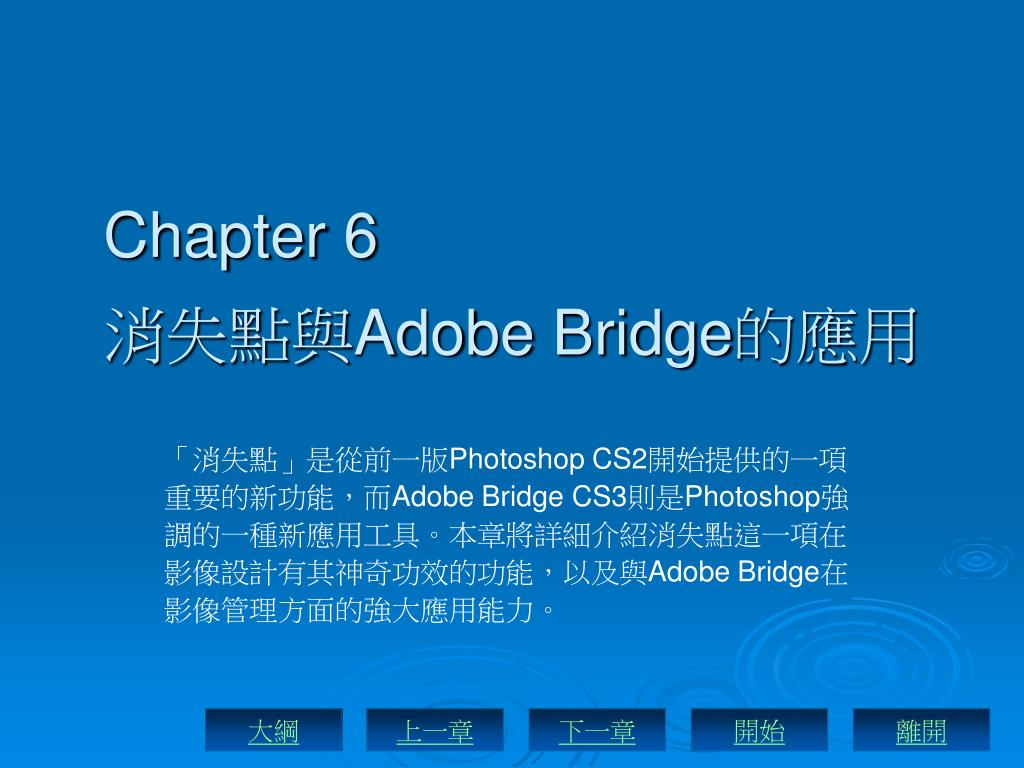

Chapter 6 消失點與 Adobe Bridge 的應用

Chapter 6消失點與Adobe Bridge的應用 「消失點」是從前一版Photoshop CS2開始提供的一項重要的新功能，而Adobe Bridge CS3則是Photoshop強調的一種新應用工具。本章將詳細介紹消失點這一項在影像設計有其神奇功效的功能，以及與Adobe Bridge在影像管理方面的強大應用能力。大綱上一章下一章開始離開

目錄 6-1 影像透視設計─消失點 6-2 Bridge影像瀏覽管理 6-3 Bridge影像批次處理 6-4 課後習題大綱回章首離開

6-1 影像透視設計─消失點 「消失點」濾鏡功能，主要用於編輯影像透視效果，可在影像中建立不同透視區域，再以仿製、繪製影像、為影像進行填色，進而以透視組合影像效果，使影像達到最完美空間視覺效果。以下範例使用「消失點」濾鏡，為影像建立透視區域，再以仿製不同區域間影像的方式，製作出效果逼真的透視效果。步驟一 1.開啟練習檔案後，執行此指令，打開「消失點」視窗下一節下一頁回目錄

6-1 影像透視設計─消失點 步驟二 1.按此鈕 2.單擊確定透視區第一節點 3.拖曳並單擊確定第二個節點 4拖曳並單擊確定第三個節點 5.單擊確定第四個節點，完成平面繪製下一節上一頁下一頁回目錄

6-1 影像透視設計─消失點 步驟三 1.單擊確定另一平面第一個節點 2.拖曳並單擊確定第二個節點 3拖曳並單擊確定第三個節點 4.單擊確定第四個節點，完成平面繪製下一節上一頁下一頁回目錄

6-1 影像透視設計─消失點 步驟四 1.拖曳調整平面高度 2.拖曳調整平面另一邊高度，以獲得適當大小下一節上一頁下一頁回目錄

6-1 影像透視設計─消失點 步驟五 1.按此鈕 2.拖曳繪製選取區下一節上一頁下一頁回目錄

6-1 影像透視設計─消失點 步驟六 1.按下Ctrl+C快速鍵，複製選取區 2.再按下Ctrl+V快速鍵，原位置貼上複製的選取區下一節上一頁下一頁回目錄

6-1 影像透視設計─消失點 步驟七 1拖曳複製的選取區所複製的影像根據平面的狀態產生對應透視效果下一節上一頁下一頁回目錄

6-1 影像透視設計─消失點 步驟八 1.按下Alt鍵，拖曳再製圖案下一節上一頁下一頁回目錄

6-1 影像透視設計─消失點 步驟九 1. 依照前面步驟的方法，再製其他相同的圖案後，按此鈕再製其他相同圖案後，完成透視複製影像的情形下一節上一頁下一頁回目錄

6-1 影像透視設計─消失點 消失點其實如同一小小的影像編輯器，完成影像的透視處理並退出消失點編輯視窗後，便可以看到影像中的透視處理結果。完成影像透視處理後便可儲存影像成果下一節上一頁回目錄

6-2 Bridge影像瀏覽管理 Photoshop CS為使用者提供了一個專門管理和檢視影像檔案的「檔案瀏覽器」工具，而新的Photoshop CS2將該工具從Photoshop分離出來，成為一個獨立的軟體─Adobe Bridge，不管是操作模式還是功能應用都得到進一步的增強。 * 影像檢視：Adobe Bridge擁有親切的界面環境，在圖形檢視方面非常強大，可以完整的檢視一幅影像的效果，檔案中繼資料、和詳細位置等等。【圖例】上一節下一節下一頁回目錄

圖例擁有親切環境界面的Bridge 「我的最愛」面板：顯示檔案的位置「關鍵字」面板「中繼資料」面板所選檔案夾中的影像返回

6-2 Bridge影像瀏覽管理 * 跨格式檢視影像檔：在Windows作業系統中，PSD檔案是無法直接檢視其效果，只能在Photoshop中開啟預覽。現在使用Adobe Bridge就可以直接檢視包括PSD在內所有影像格式的檔案。並且可選用縮圖、影片、詳細資料顯示等不同的檢視模式。上一節下一節上一頁下一頁回目錄

6-2 Bridge影像瀏覽管理 * 便捷影像管理：在Adobe Bridge中可以建立新檔案，分類存放影像資料，分配影像的歸屬、旋轉以檢視影像、刪除不需要的影像等等處理。上一節下一節上一頁下一頁回目錄

6-2 Bridge影像瀏覽管理 * 智慧等級標籤：Adobe Bridge創意性的提供了等級和標籤功能，可對重要的影像加入所需色彩的標籤頁，或是對影像作等級分類，如此，透過篩選的方式，即可單獨顯示所需等級或標籤的影像。上一節下一節上一頁下一頁回目錄

6-2 Bridge影像瀏覽管理 * 快速搜尋影像：在影像繁多的檔案夾中，Adobe Bridge還可以設定條件進行影像搜尋，從指定的來源位置，以對應的名稱、大小、日期、類型、關鍵字、描述、註解、等級、標籤等條件，快速尋找所需的影像檔案。上一節下一節上一頁回目錄

6-3 Bridge影像批次處理 由上一節了解到Bridge的強大應用後，本節以實際操作進一步認識Bridge影像管理與檢視上的操作技巧，學習如何快速對影像進行批次修改名稱與格式的處理。步驟一 1.點選此資料夾檢視其中影像影像檢視效果上一節下一節下一頁回目錄

6-3 Bridge影像批次處理 步驟二 1.按下Ctrl+A快速鍵，全選所有影像 2.執行此指令上一節下一節上一頁下一頁回目錄

6-3 Bridge影像批次處理 步驟三 1.顯示「重新命名批次處理」視窗，在「新增檔名」欄中選擇「文字」 2.輸入文字內容「城市風光」上一節下一節上一頁下一頁回目錄

6-3 Bridge影像批次處理 步驟四 • 選擇類型為「順序編號」 • 設定起始編號為1 • 設定編號數為「兩碼」上一節下一節上一頁下一頁回目錄

6-3 Bridge影像批次處理 步驟五補充說明：批次命名檔名項目為影像進行批次重新命名時，可根據實際需要設定命名項目，包括文字、順序字母、編號和日期等等，同時也可修改副檔名，最多可設定十個項目進行批次命名。 • 選擇類型為「新增副檔名」 • 輸入副檔名為「.jpg」 • 點選「-」按鈕，刪除多餘的條件上一節下一節上一頁下一頁回目錄

6-3 Bridge影像批次處理 步驟六 • 選擇「拷貝至其他檔案夾」選項 • 按此鈕，顯示「瀏覽資料夾」視窗 • 選擇6-3_Ok資料夾 • 按此鈕，返回「重新命名批次處理」視窗 • 按此鈕，完成批次命名上一節下一節上一頁下一頁回目錄

6-3 Bridge影像批次處理 步驟七 1.點選檢視「6-3_Ok」資料夾 2.拖曳調整縮小所有縮圖，以便完整檢視到所有影像上一節下一節上一頁下一頁回目錄

6-3 Bridge影像批次處理 步驟八 1.點選需要旋轉為直立的影像 2.按此鈕，旋轉影像上一節下一節上一頁下一頁回目錄

6-3 Bridge影像批次處理 Bridge不只針對單張影像進行影像旋轉處理，也可以選取多張影像，一次對多個影像進行旋轉。旋轉影像後的結果上一節下一節上一頁下一頁回目錄

6-4 課後習題 是非題實作題回目錄離開

6-4-1 是非題 （　）1.「消失點」主要用於扭曲影像圖案。（　）2.「消失點」視窗中一次只能建立一個平面。（　）3.Bridge提供多個影像檢視模式，並且可以調整影像縮圖大小。（　）4.Bridge不可直接檢視PSD格式的影像。（　）5.Bridge可以標示不同色彩的星星等級。看答案實作題下一頁回目錄

6-4-1 是非題 （　）6.在Bridge中旋轉影像後，實際影像檔案並未旋轉。（　）7.在「消失點」視窗中繪製平面後，可根據需要再調整平面。（　）8.Bridge可以根據指定容量的大小搜尋影像。（　）9.使用Bridge批次重新命名影像時，可以修改影像色彩類型。（　）10.Bridge在檢視影像時，禁止對影像作任何如刪除、新增資料夾等操作。看答案實作題上一頁回目錄

6-4-1 是非題答案 （╳）1.「消失點」主要用於扭曲影像圖案。解析：「消失點」用於處理影像的透視效果。（╳）2.「消失點」視窗中一次只能建立一個平面。解析：「消失點」視窗可以根據需要建立多個平面。（○）3.Bridge提供多個影像檢視模式，並且可以調整影像縮圖大小。（╳）4.Bridge不可直接檢視PSD格式的影像。解析：Bridge可檢視包括PSD在內的多種影像格式。（╳）5.Bridge可以標示不同色彩的星星等級。解析：Bridge可為影像添加對應星星數目或標上色彩，為影像設定等級或加入色彩標籤。是非題實作題下一頁回目錄

6-4-1 是非題答案 （○）6.在Bridge中旋轉影像後，實際影像檔案並未旋轉。（○）7.在「消失點」視窗中繪製平面後，可根據需要再調整平面。（○）8.Bridge可以根據指定容量的大小搜尋影像。（╳）9.使用Bridge批次重新命名影像時，可以修改影像色彩類型。解析：Bridge批次重新命名功能只能設定特定的檔案及副檔名進行檔名變更。（╳）10.Bridge在檢視影像時，禁止對影像作任何如刪除、新增資料夾等操作。解析：在Bridge中可以新增資料夾以及旋轉、刪除、排序影像。是非題實作題上一頁回目錄

6-4-2 實作題 1.開啟影像，使用「消失點」功能建立兩個平面，將影像左側下方的小窗複製並移至右側屋門的兩側，為大門兩旁各增加兩個小窗。是非題下一頁回目錄

6-4-2 實作題 2.請建立一個資料夾「6-4b」，使用Bridge將6-4b資料夾中的影像批次命名檔名為：文字為海灘+起始值為1的三碼順序編號+新增副檔名為「.gif」，然後儲存於6-4b_Ok的資料夾中。是非題上一頁回目錄
