Контроль знань

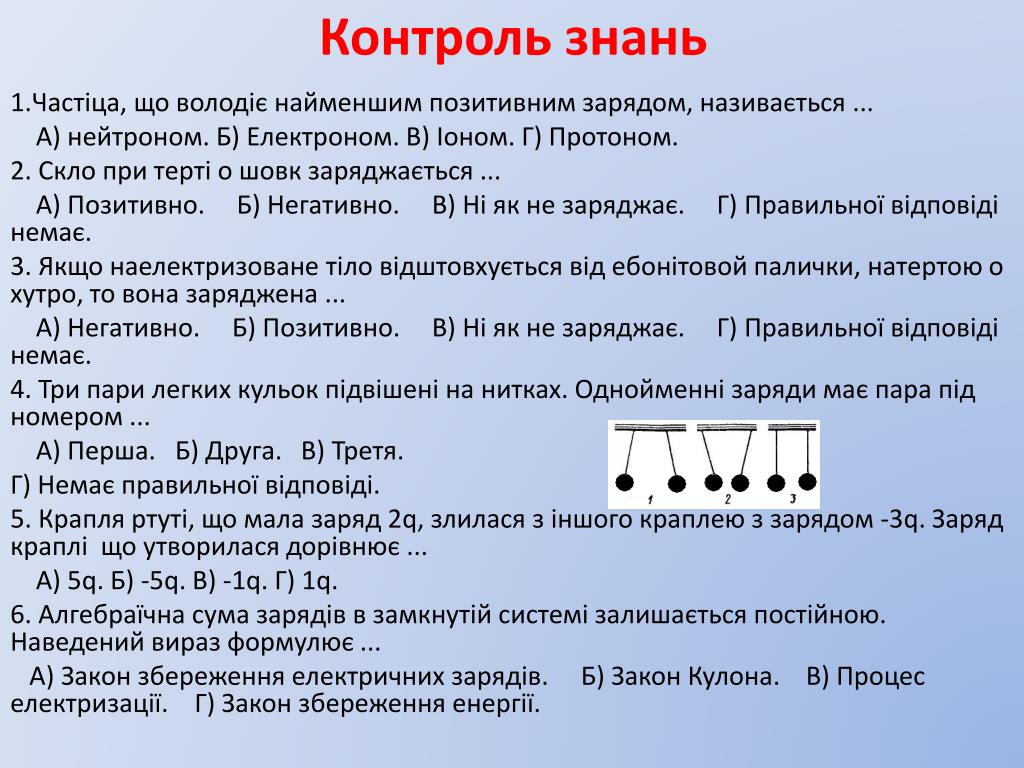

1. Контроль знань 1.Частіца, щоволодієнайменшимпозитивним зарядом, називається ...     А) нейтроном. Б) Електроном. В) Іоном. Г) Протоном. 2. Скло при терті о шовкзаряджається ...     А) Позитивно.     Б) Негативно.     В) Ні як не заряджає.     Г) Правильноївідповідінемає. 3. Якщонаелектризованетіловідштовхуєтьсявідебонітовойпалички, натертою о хутро, то вона заряджена ...     А) Негативно.     Б) Позитивно.     В) Ні як не заряджає.     Г) Правильноївідповідінемає. 4. Три пари легких кульокпідвішені на нитках. Однойменні заряди має пара під номером ...     А) Перша.   Б) Друга.   В) Третя.      Г) Немаєправильноївідповіді. 5. Крапля ртуті, що мала заряд 2q, злилася з іншого краплею з зарядом -3q. Заряд краплі що утворилася дорівнює ...     А) 5q. Б) -5q. В) -1q. Г) 1q. 6. Алгебраїчна сума зарядів в замкнутій системі залишається постійною. Наведений вираз формулює ...    А) Закон збереження електричних зарядів.    Б) Закон Кулона.    В) Процес електризації.    Г) Закон збереження енергії.

2. Контроль знань 7. Одиниця виміру електричного заряду в Міжнародній системі ...     А) м. Б) Кл. В) Н. Г) А. 8.При збільшеннівідстаніміждвоматочковими зарядами в 3 рази, сила взаємодіїміж ними ...     А) Зменшилася в 9 разів.     Б) Зменшилася в 3 рази.     В) Збільшилася в 3 зрази.     Г) Збільшилася в 9 разів. 9.Із запропонованихваріантіввиберітьвираз, щовизначаєдіелектричнупроникністьсередовища. А). Б). В). Г) Правильноївідповідінемає. 10.Із запропонованихваріантіввиберітьвираз закону Кулона. А). Б). В). Г) Немаєправильноївідповіді.

3. 1. У який спосіб можна дізнатися, що в певній точці простору існує електричне поле? а Помістити в цю точку магнітну стрілку й додивитися, чи зорієнтується вона б Помістити в цю точку лампочку розжарювання й подивитися, чи засвітиться вона в Помістити в цю точку заряд і подивитися, чи діятиме на нього сила електричного поля г Цього не можна визначити експериментально, оскільки поле не діє на органи чуттів людини 2. Як зміниться сила кулонівської взаємодії двох точкових електричних зарядів, якщо відстань між ними зменшити у 2 рази? 3.Яку фізичну величину вимірюють у ньютонах поділених на Кулон? а) електроємність; б) електричний заряд; в) потенціал; г) напруженість поля. 4. За якою формулою розраховують напруженість електричного поля точкового заряду у вакуумі? |q0| х |q | F = k r2 C= F Е = q |q0| E = k r2

4. 5.На малюнку наведено графічне зображення електричного поля за допомогою ліній напруженості. На якому з малюнків зображено однорідне електричне поле? 6. Електричне поле створене позитивним зарядом. Який напрям має вектор напруженості в точці а? а) 3; б) 2; в) 4; г) 1 7. На малюнку зображено однорідне електричне поле і протон. В якому напрямку на протон діє сила і який характер руху частки? а) вліво рівномірно; б) вліво рівноприскорено; в) вправо рівномірно; г) вправо рівноприскорено 8. Як зміниться по модулю напруженістьелектричного поля в данійточці при зменшенні заряду, щостворює поле, в 3 рази? а) зменшиться в 3 рази; б) зменшиться в 9 рази; в) зменшиться в 3 рази; г) не зміниться.

5. Аналогия с работой силы тяжести Заряд q переміщається в електричномуполі Тіломаси m переміщається в полісилитяжіння - - - - - - - - - - d1 F = mg F = qE + + h1 d2 h2 Wp = mgh A = FScos(0) = mg(h1 – h2) = -(mgh2 – mgh1) = - ΔEp Wp = qEd Aэл.поля = -ΔWp Aтяж = -ΔWp

6. Робота електростатичного поля ++++++++ ------- Помістимо заряд +q у електричне поле. З малюнказнаходимо: S = d1 – d2 Піддією поля заряд переміститься по напрямусиловихліній. Під час руху на заряд діє сила F =qE, яка здійснює роботу: d1 + d2 F A = FScos(0°) = qE(d1 – d2) = -(qEd2 – qEd1) = - ΔWp S + Wp = qEd

7. Робота електричного поля не залежитьвідтраєкторії A12 = -ΔW12 = - (W2 – W1) 1 Енергії заряду W1 і W2 не залежатьвідтраєкторії. Отже, при переміщенні заряду по траєкторіях I і II робота однакова. F F II I + + 2

8. Робота при переміщенні по замкнутійтраєкторії При переміщенні заряду по замкнутійлінії робота електричного поля дорівнює нулю. A2 = FS2cos(180°) = F*BC*cos(180°) = - F*BC A1 = FS1cos(α) = F*AB*cos(α) = F*BC A3 = FS3cos(90°) = F*CA*cos(90°) = 0 A A1 = F*BC α F F F F A123= 0 A2 = - F*BC + + + + A3= 0 α C B S2 S1 S3

9. Висновок з виведеної формули • Робота поля по переміщенню заряду не залежить від форми траєкторії, а залежить від початкового та кінцевого положення тіл • Робота поля на замкненій траєкторії дорівнює нулю. • Поля в яких робота на замкненій траєкторії дорівнює нулю називаються потенціальними. Тобто електростатичне поле - потенціальне

10. Потенціалелектричного поля На заряд, щознаходиться в електричномуполі, діє сила F Якщовидалити заряд, то в крапці «залишиться» напруженість E1 F1 1 + q Напруженість – силова характеристика електричного поля

11. Потенціалелектричного поля Потенціал – енергетична характеристика електричного поля Заряд, щознаходиться в електричномуполі, володієпотенційноюенергією. d1 «0» уровень Якщовидалити заряд, то в крапці «залишився» потенціал Що «залишилося» в крапці? Wp = |qEd| ? φ1 F1 1 + q

12. Напруженість і напруга Перемістимий заряд з крапки 1 в крапку 2 Робота електричного поля: A = FS= qEΔd Δd A = - (Wp2 – Wp1) = Wp2 – Wp1 φ1 φ2 Wp1 = qφ1; Wp2 = qφ2 q F 1 2 + A = qEΔd = q(φ1 – φ2) = qU U = φ1 – φ2 - різницяпотенціалівабонапруга

13. Еквіпотенціальніповерхні При переміщенні заряду перпендикулярно силовимлініямелектричного поляA = q(φ1 – φ2) = 0, отже, φ1 =φ2 Поверхня, всі точки якоїмаютьрівнийпотенціал, називаєтьсяеквіпотенціальною Однородное поле Поле точечного заряда + + Q +
