  1. P R O D U C T O S D E A C E R O

  2. P E R F I L • EN EL MUNICIPIO DE SAN NICOLAS DE LOS GARZA, N.L. SE ENCUENTRA TUBERIA NACIONAL, S.A. DE C.V. CON UNA SUPERFICIE DE MAS DE 30,000 METROS CUADRADOS. • TUNA PRODUCE TUBERIA DE ACERO AL CARBON CON COSTURA, • NEGRA Y GALVANIZADA • PARA CONDUCCION • TUBERIA ESTRUCTURAL Y RECTANGULAR • POLIN Y PINTADO DE LAMINA. • LA CAPACIDAD DE PRODUCCION INSTALADA ES DE 138,000 TONELADAS ANUALES

  3. PROCESOS DE FABRICACION EN TUBERIA NACIONAL • FORMADO • REDUCIDO EN CALIENTE. • FORMADO EN FRIO • GALVANIZADO POR INMERSION EN CALIENTE • PINTADO DE LAMINA TUNA OFRECE AL MERCADO NACIONAL E INTERNACIONAL SUS PRODUCTOS, BAJO NORMAS OFICIALES . LA EMPRESA CONSOLIDA SUS PRODUCTOS CON LAS LAS LICENCIAS DE LOS SIGUIENTES ORGANISMOS: AMERICAN PETROLIUM INSTITUTE UNDERWRITE LABORATORIES FACTURI MUTUAL ORGANIZACIONES GUBERNAMENTALES COMO CERTIFICACION MEXICANA COMISION NACIONAL DEL AGUA. ADICONAL A ELLO LA EMPRESA CUENTA CON SISTEMA DE ADMINISTRACION DE LA CALIDAD EN ISO 9000-2000 CON EL ORGANISMO INTERNACIONAL BRITISH STÁNDAR INSTITUTE

  4. LINEA DE CORTE

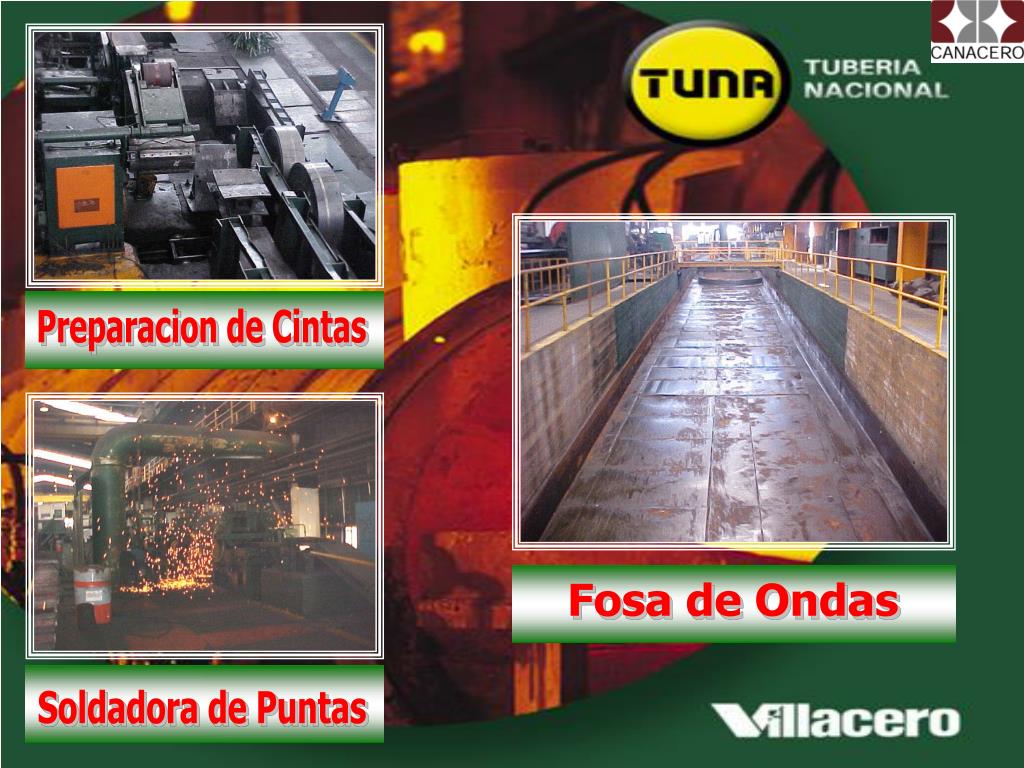

  5. Preparacion de Cintas Soldadora de Puntas Fosa de Ondas

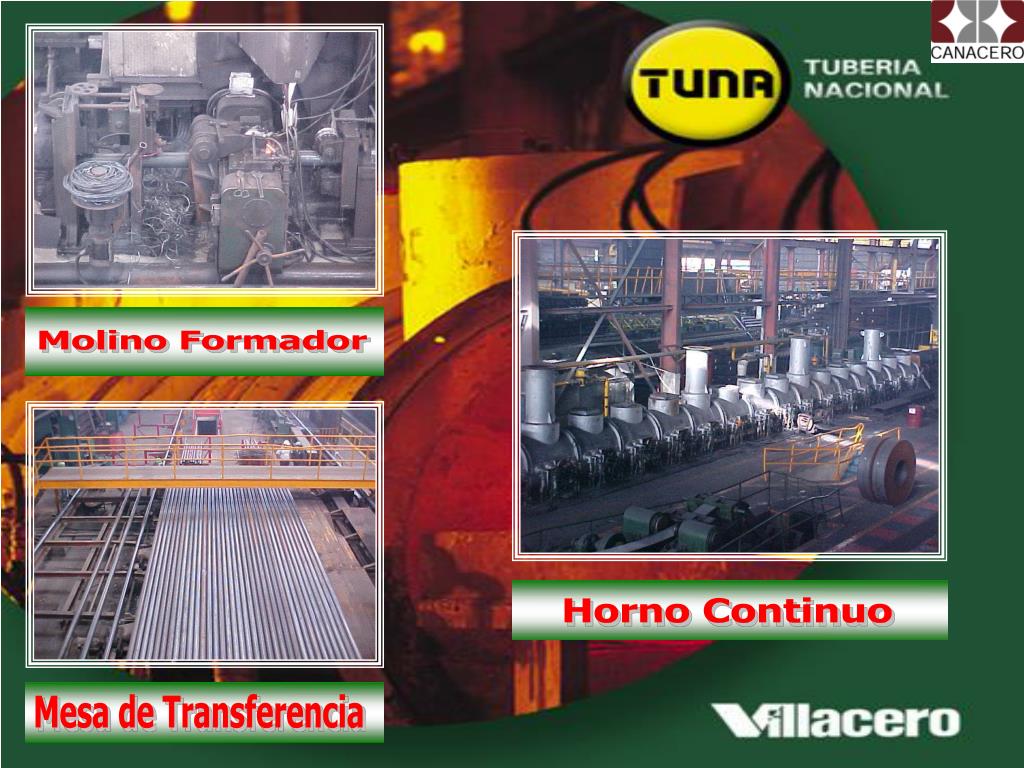

  6. Molino Formador Horno Continuo Mesa de Transferencia

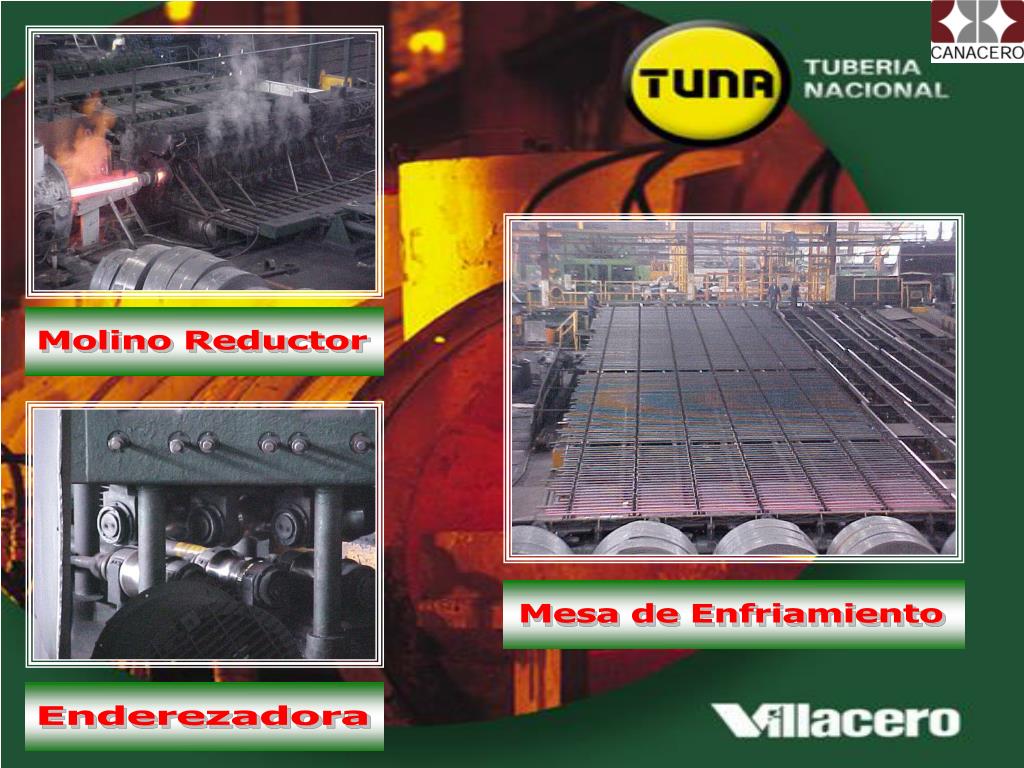

  7. Molino Reductor Mesa de Enfriamiento Enderezadora

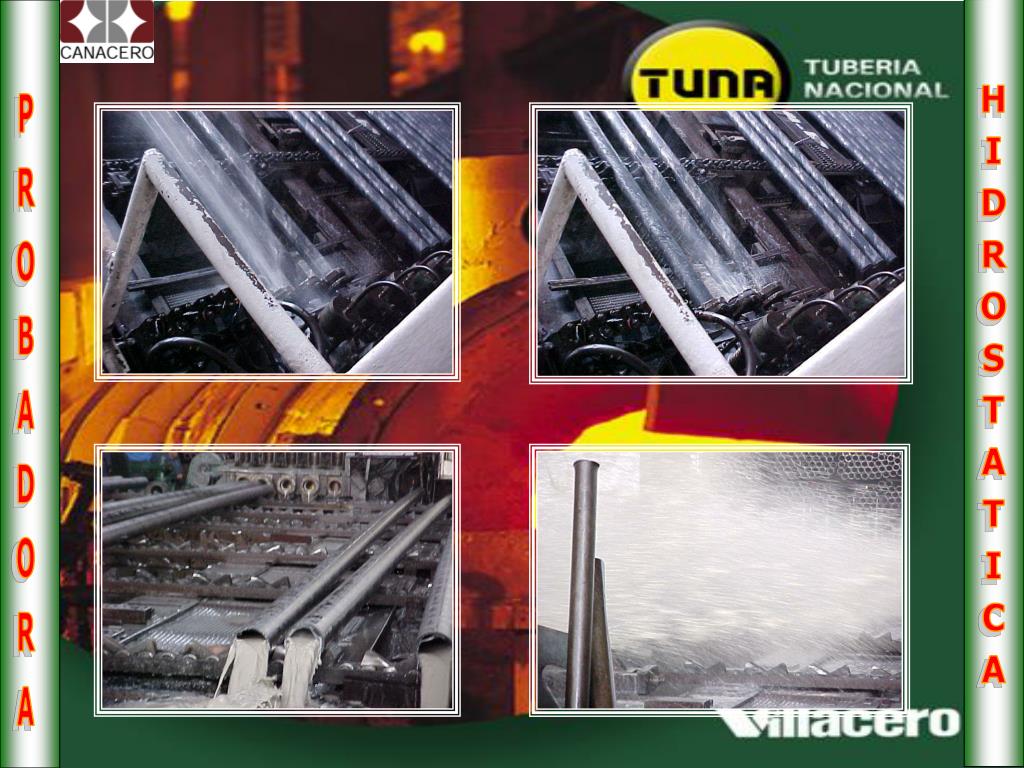

  8. HIDROSTATICA PROBADORA

  9. P R O D U C T O S TUBERIA A.P.I. NOMBRE COMÚN: Tubería A P I • USOS: Conducción de Gas natural, Petróleo, Agua para la Industria de gas y Petróleo • ACABADOS: Negro, y Barnizado • EXTREMOS: Biselado, Con Rosca y Cople y Corte Recto • NORMA y / o ESPECIFICACIÓN: • Internacional API 5L • Nacional ----------

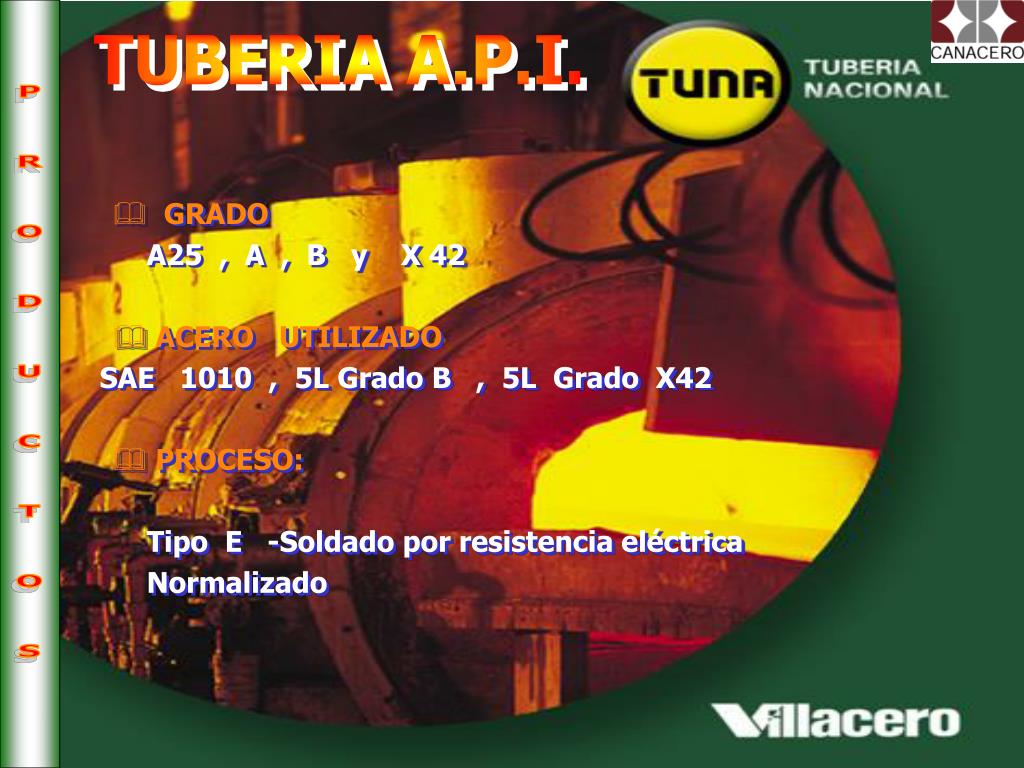

  10. P R O D U C T O S TUBERIA A.P.I. • GRADO • A25 , A , B y X 42 • ACERO UTILIZADO • SAE 1010 , 5L Grado B , 5L Grado X42 • PROCESO: • Tipo E -Soldado por resistencia eléctrica • Normalizado

  11. P R O D U C T O S TUBERIA A.P.I. • PRUEBAS AL MATERIAL: • Prueba Mecánica de Tensión • Prueba Hidrostática • Prueba por corrientes Eddy • Prueba de Doblez a 90° • Analisis Quimico • Prueba y Analisis de Microseccion (Metalografia) • Prueba de Ultrasonido

  12. P R O D U C T O S TUBERIA A.P.I. • CARACTERÍSTICAS: • Requisitos en el Material: • A25 A B X42 • Limite Elástico 25,000 30,000 35,000 42,000 • Ultima Tensión 45,000 48,000 60,000 60,000 • UNIDADES: PSI (Lbs/Plg2) • Presión de Diseño • P = 2St / D • Bisel • Ángulo 30° + 5° • Frente 1/16” +- 1/32” • Rosca en baseal ANSI C80.1

  13. P R O D U C T O S CONDUCCION • NOMBRE COMÚN: • Tubería Estándar o Tubo Cédula 40 • USOS Conducción de Gas, Vapor, Aire y Agua (Liquidos) • ACABADOS • Negro, Barnizado y Galvanizado • EXTREMOS: • Biselado, Con Rosca y Tapa, • Con Rosca y Cople y Corte Recto • NORMA y / o ESPECIFICACIÓN • Internacional ASTM A53 • Nacional NMX B177 • ACERO Y TIPO DE GRADO UTILIZADOS • SAE 1010,1008 EN GRADO A C E D U L A - 4 0

  14. P R O D U C T O S CONDUCCION • PROCESO: • Tipo E -Soldado por resistencia eléctrica • TOLERANCIAS Diámetro Ext..: 1/2 a 1 1/2 +- 1/64 (.40mm) 2 a 4 +- 1% Espesor: 12.5 % mínimo Peso: +- 10 % Peso Nom. • PRUEBAS AL MATERIAL: Prueba Mecánica de Tensión Prueba Hidrostática Prueba por corrientes Eddy Prueba de Doblez a 90° *(Galvanizado) Análisis Químico C E D U L A - 4 0

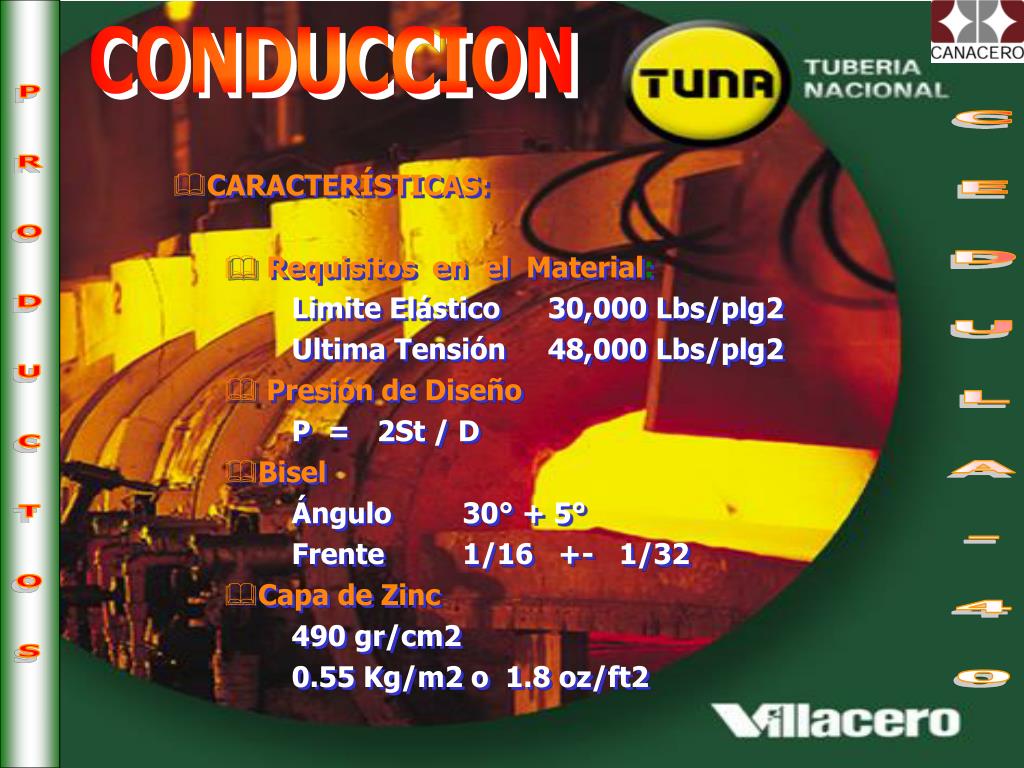

  15. P R O D U C T O S CONDUCCION • CARACTERÍSTICAS: • Requisitos en el Material: Limite Elástico 30,000 Lbs/plg2 Ultima Tensión 48,000 Lbs/plg2 • Presión de Diseño P = 2St / D • Bisel Ángulo 30° + 5° Frente 1/16 +- 1/32 • Capa de Zinc 490 gr/cm2 0.55 Kg/m2 o 1.8 oz/ft2 C E D U L A - 4 0

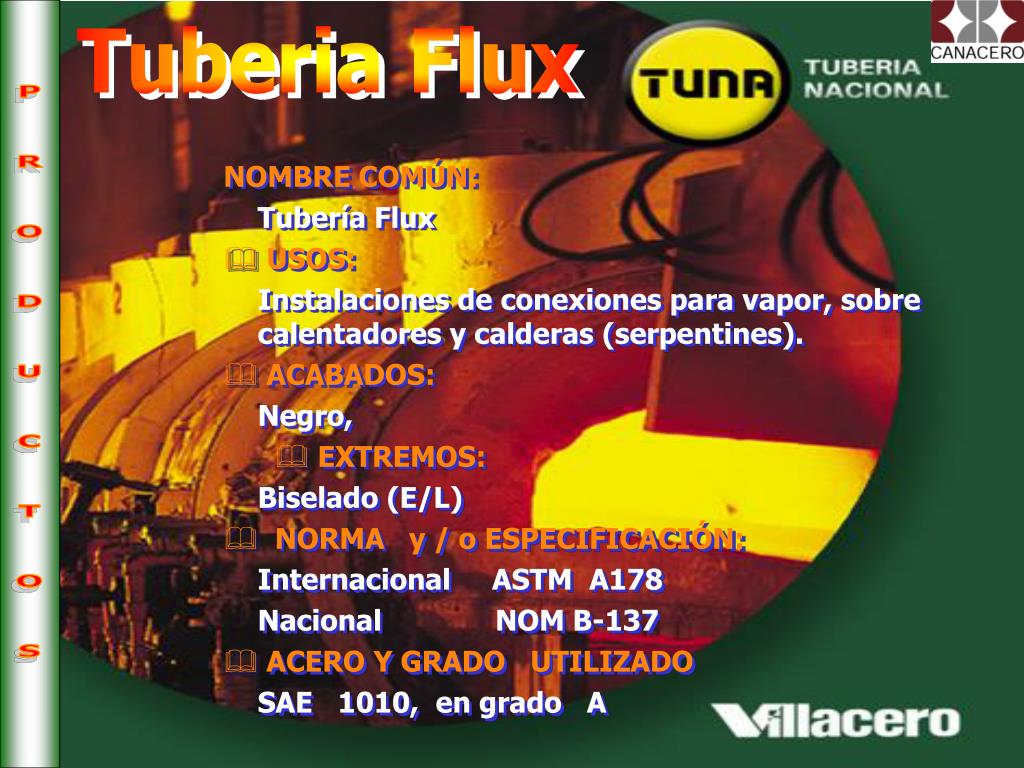

  16. P R O D U C T O S Tuberia Flux NOMBRE COMÚN: Tubería Flux • USOS: Instalaciones de conexiones para vapor, sobre calentadores y calderas (serpentines). • ACABADOS: Negro, • EXTREMOS: Biselado (E/L) • NORMA y / o ESPECIFICACIÓN: Internacional ASTM A178 Nacional NOM B-137 • ACERO Y GRADO UTILIZADO SAE 1010, en grado A

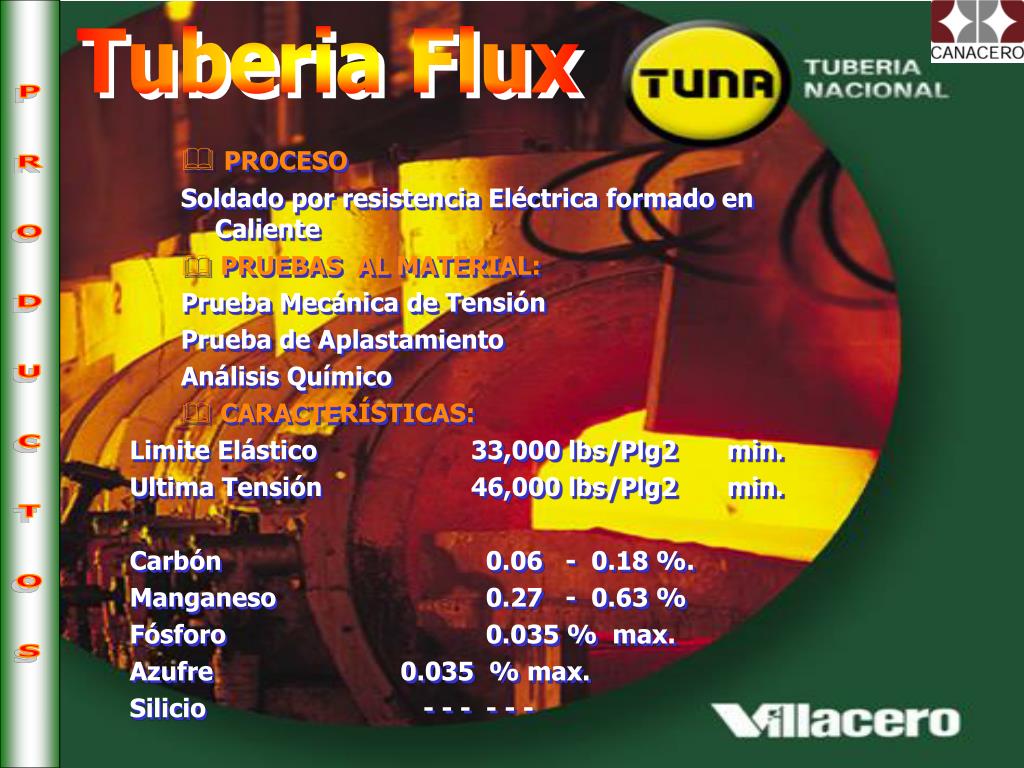

  17. P R O D U C T O S Tuberia Flux • PROCESO Soldado por resistencia Eléctrica formado en Caliente • PRUEBAS AL MATERIAL: Prueba Mecánica de Tensión Prueba de Aplastamiento Análisis Químico • CARACTERÍSTICAS: Limite Elástico 33,000 lbs/Plg2 min. Ultima Tensión 46,000 lbs/Plg2 min. Carbón 0.06 - 0.18 %. Manganeso 0.27 - 0.63 % Fósforo 0.035 % max. Azufre 0.035 % max. Silicio - - - - - -

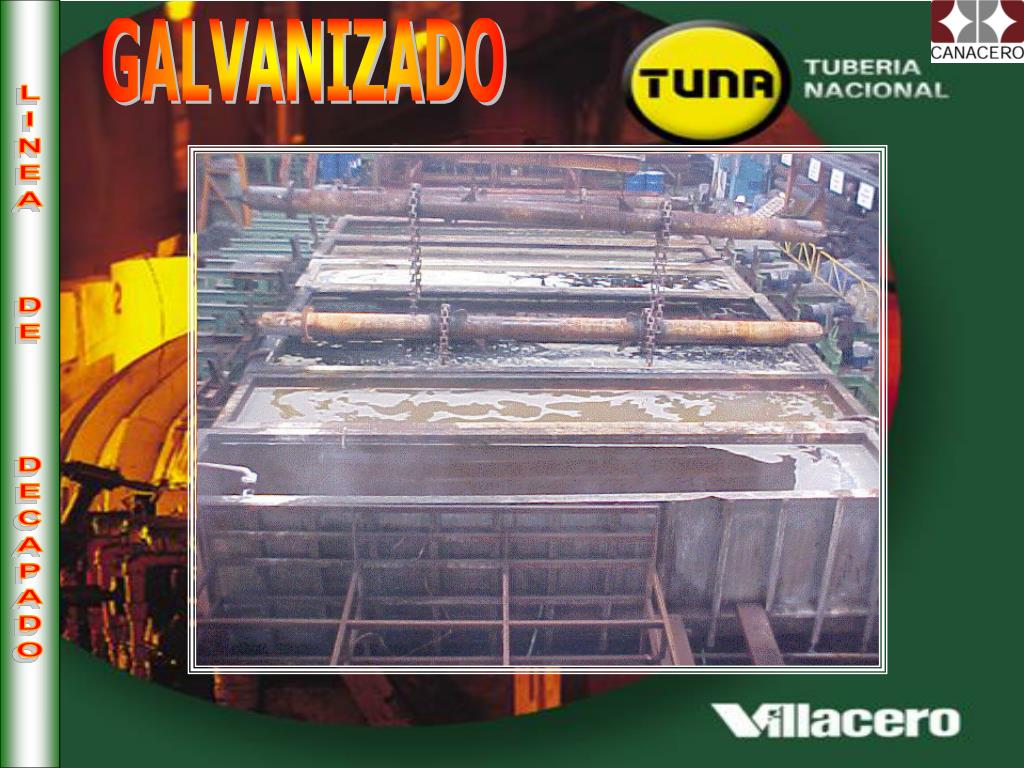

  18. GALVANIZADO LINEA DE DECAPADO

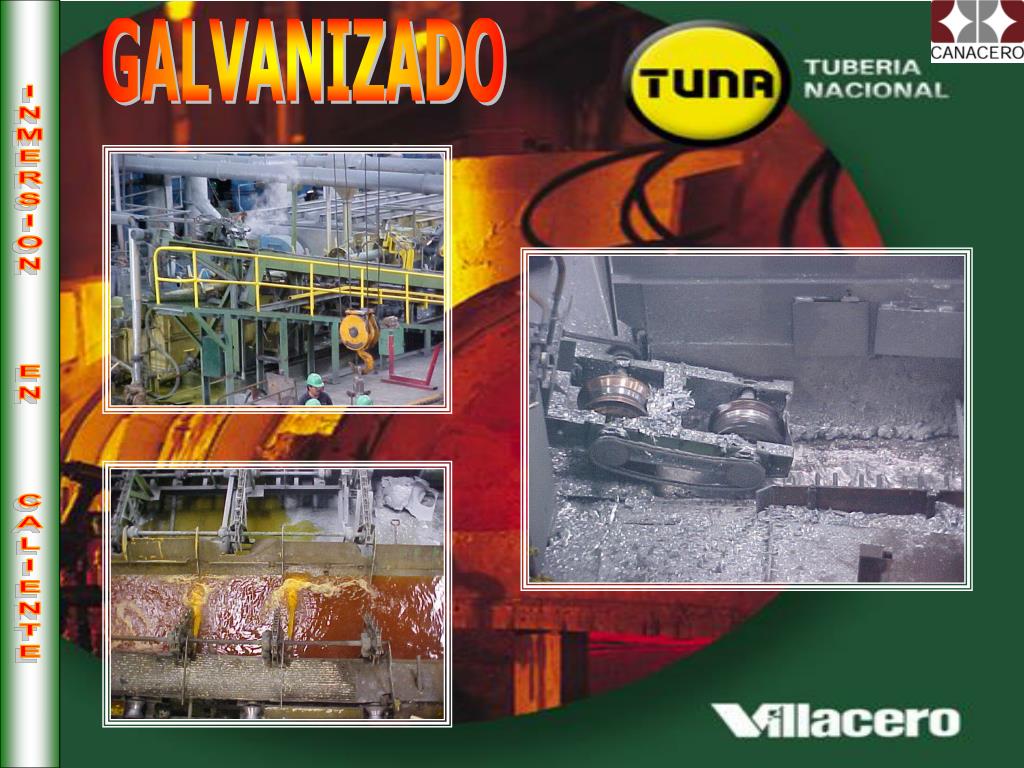

  19. GALVANIZADO INMERSION EN CALIENTE

  20. P R O D U C T O S Tuberia Conduit NOMBRE COMÚN: Tubo Conduit • USOS: Instalaciones Eléctricas • ACABADOS: Galvanizado • EXTREMOS: Con Rosca y Cople • ||

  21. P R O D U C T O S Tuberia Conduit • NORMA y / o ESPECIFICACIÓN: Internacional UL6 ANSI C80.1 • ACERO Y GRADO UTILIZADO SAE 1010 GRADO A • PROCESO: Galvanizado por inmersión en caliente • TOLERANCIAS Diámetro Ext.: 1/2 a 1 1/2 +- 1/64 (.40mm) 2 a 4 +- 1% Espesor: 12.5 % mínimo

  22. P R O D U C T O S Tuberia Conduit • PRUEBAS AL PRODUCTO: Prueba con sulfato cúprico para verificar el contenido de cobre en el material Prueba de espesor o capa de Zinc Prueba de Doblez a 90° • CARACTERÍSTICAS: Capa de Zinc min. 0.020 MM Rosca del Tubo en base a la norma ANSI / ASME B1.20.1

  23. EMPAQUE DEL PRODUCTO

  24. EMPAQUE
