  1. 第2版 主 编： 韦 清 权 张 风 琴 建筑制图与AutoCAD

  2. 第二篇 AutoCAD制图技术 8 AutoCAD基本知识 9 AutoCAD基本操作 10 绘图命令 11 图形编辑

  3. 第二篇 AutoCAD制图技术 12 图块与外部参考 13 尺寸与文字标注 14 三维建筑图形绘制 15 图形文件的打印和输出

  4. 第二篇 AutoCAD制图技术 9 AutoCAD的基本操作 本章提要 本章介绍用AutoCAD 2012绘图时的一些基本操作，主要包括以下几个方面： （1）AutoCAD 2012的基本操作命令； （2）AutoCAD 2012文件管理； （3）常用AutoCAD 2012操作命令。 welcome to use these PowerPoint templates, New Content design, 10 years experience

  5. 第二篇 AutoCAD制图技术 9.1 AutoCAD 2012的基本操作命令 命令是AutoCAD 2012中绘图最常用的操作，可以选择某一菜单命令，或在命令行中输入命令和系统变量来执行某一命令。 9.1.1 命令的启动 在绘图窗口中，光标通常显示为“十字线”形式。当光标移动至菜单选项或工具栏对话框中时会变成一个箭头。无论光标是十字线形还是箭头形式，选取鼠标键时都会执行相应的命令或动作。在AutoCAD 2012中，鼠标键是按照下述规则定义的。 welcome to use these PowerPoint templates, New Content design, 10 years experience

  6. 第二篇 AutoCAD制图技术 （1）拾取键：通常指鼠标左键，用于制定屏幕上的点，也可以用来选择Windows对象、AutoCAD对象、工具栏按钮和菜单命令等。（2）Enter键：指鼠标右键，相当于Enter键，用于结束当前使用的命令，此时系统将根据当前绘图状态而弹出不同的快捷菜单。 （3）弹出菜单：当使用Shift键和鼠标右键的组合时，系统将弹出一个快捷菜单，用于设置捕捉点的方法。 （4）滚轮：指鼠标中键，用于平移和缩放图形视图，双击能最大化显示所绘图形。 welcome to use these PowerPoint templates, New Content design, 10 years experience

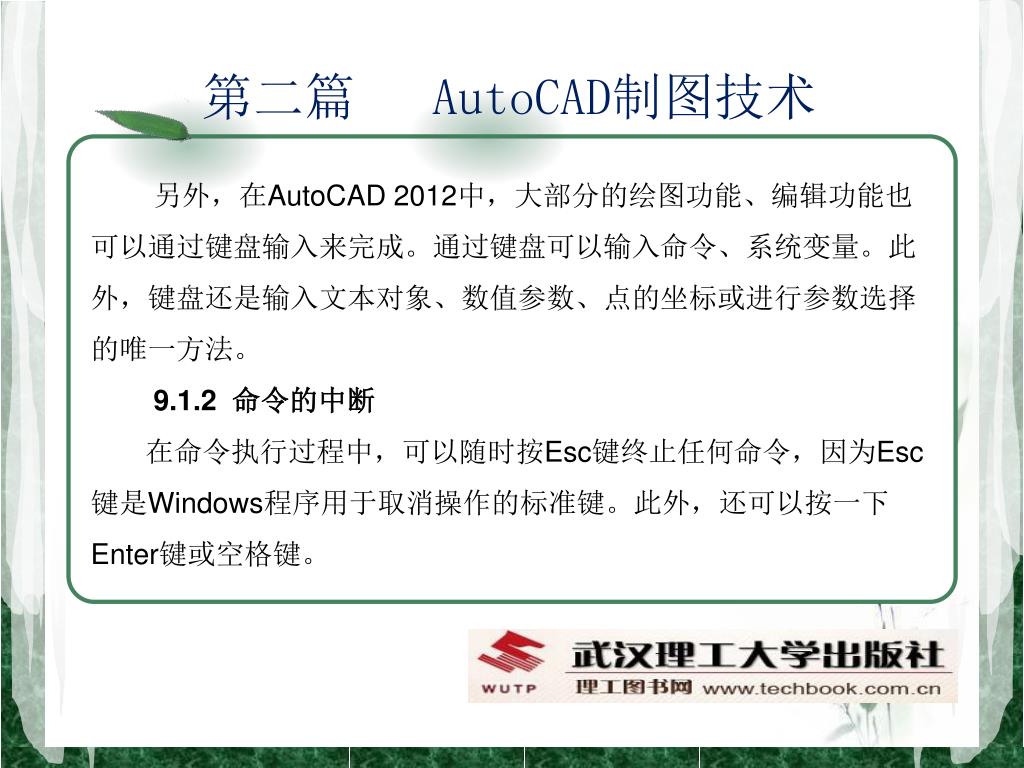

  7. 第二篇 AutoCAD制图技术 另外，在AutoCAD 2012中，大部分的绘图功能、编辑功能也可以通过键盘输入来完成。通过键盘可以输入命令、系统变量。此外，键盘还是输入文本对象、数值参数、点的坐标或进行参数选择的唯一方法。 9.1.2 命令的中断 在命令执行过程中，可以随时按Esc键终止任何命令，因为Esc键是Windows程序用于取消操作的标准键。此外，还可以按一下Enter键或空格键。 welcome to use these PowerPoint templates, New Content design, 10 years experience

  8. 第二篇 AutoCAD制图技术 9.1.3 命令的重复、撤销与重做 在AutoCAD 2012中，可以方便地重复执行同一条命令，或者撤销前面执行的一条或多条命令。此外，撤销前面执行的命令后，还可以通过重做来恢复前面执行的命令。 9.1.3.1 重复命令 可以使用多种方法来重复执行AutoCAD 2012命令。例如，要重复执行上一个命令，可以按Enter键或空格键，或在绘图区域中右击，从弹出的快捷菜单中选择“重复”命令。要重复执行最近使用过的6个命令中的某一命令，可以在命令窗口或文本窗口中右击， welcome to use these PowerPoint templates, New Content design, 10 years experience

  9. 第二篇 AutoCAD制图技术 从弹出的快捷菜单中选择“近期使用的命令”下最近使用过的命令之一。要多次重复执行同一个命令，可以在命令提示行中输入MULTIPLE命令，然后在命令行的“输入要重复的命令名：”提示下输入需要重复执行的命令，这样，AutoCAD将重复执行该命令，直到按Esc键为止。 9.1.3.2 终止命令 在命令执行过程中，可以随时按Esc键终止执行任何命令，因为Esc键是Windows程序用于取消操作的标准键。在早期的AutoCAD版本中，可以使用Ctrl+C组合键来取消命令。 welcome to use these PowerPoint templates, New Content design, 10 years experience

  10. 第二篇 AutoCAD制图技术 用户如果要在AutoCAD中使用自己定义的组合键命令，可以选择“工具”│“选项”命令，打开“选项”对话框，在“用户系统配置”选项卡的“Windows标准操作”选项组中单击“自定义右键单击”按钮，在弹出“选项”对话框的“用户系统配置”选项卡中进行设置。 9.1.3.3 撤销前面所进行的操作 有多种方法可以放弃最近一个或多个操作，最简单的就是使用UNDO命令（快捷键是U）来放弃单个操作，也可以一次撤销前面进行的多步操作。 welcome to use these PowerPoint templates, New Content design, 10 years experience

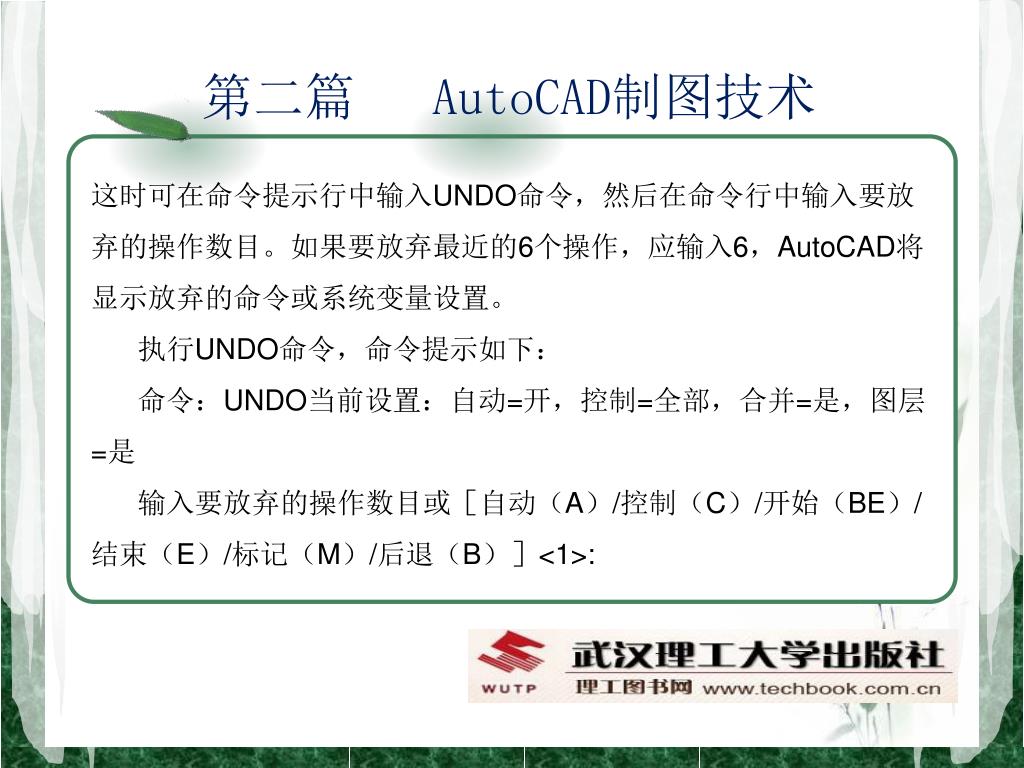

  11. 第二篇 AutoCAD制图技术 这时可在命令提示行中输入UNDO命令，然后在命令行中输入要放弃的操作数目。如果要放弃最近的6个操作，应输入6，AutoCAD将显示放弃的命令或系统变量设置。 执行UNDO命令，命令提示如下： 命令：UNDO当前设置：自动=开，控制=全部，合并=是，图层=是 输入要放弃的操作数目或［自动（A）/控制（C）/开始（BE）/结束（E）/标记（M）/后退（B）］<1>: welcome to use these PowerPoint templates, New Content design, 10 years experience

  12. 第二篇 AutoCAD制图技术 使用“标记（M）”选项来标记一个操作，然后使用“后退（B）”选项放弃在标记的操作之后执行的所有操作；也可以使用“开始（BE）”选项和“结束（E）”选项来放弃一组预先定义的操作。 如果要重复做使用UNDO命令放弃的最后一个操作，可以使用RNDO命令或选择“编辑”│“重做”命令，如图9.1所示。 在AutoCAD 2012的命令中，可以通过输入命令执行相应的菜单命令，命令可以是大写、小写或同时使用大小写。 welcome to use these PowerPoint templates, New Content design, 10 years experience

  13. 第二篇 AutoCAD制图技术 welcome to use these PowerPoint templates, New Content design, 10 years experience 图9.1 “重做”命令

  14. 第二篇 AutoCAD制图技术 9.2 AutoCAD 2012文件管理 本节将介绍有关文件管理的一些基本操作方法，包括新建文件、打开文件、保存文件、删除文件。 9.2.1 新建文件 ◆ 执行方式 a命令行：NEW； b菜单栏：文件→新建； c工具栏：标准→新建。 welcome to use these PowerPoint templates, New Content design, 10 years experience

  15. 第二篇 AutoCAD制图技术 ◆ 操作格式 执行上述命令，系统打开如图9.2所示的“选择样板”对话框，在文件类型下拉列表框中有3种格式的图形样板，后缀分别为.dwt、.dwg、.dws。一般情况下，.dwt文件是标准的样板文件，通常将一些规定的标准性的样板文件设成.dwt文件；.dwg文件是普通的样板文件；而.dws文件是包含标准图层、标注样式、线型和文字样式的样板文件。 welcome to use these PowerPoint templates, New Content design, 10 years experience

  16. 第二篇 AutoCAD制图技术 welcome to use these PowerPoint templates, New Content design, 10 years experience 图9.2 “选择样板”对话框

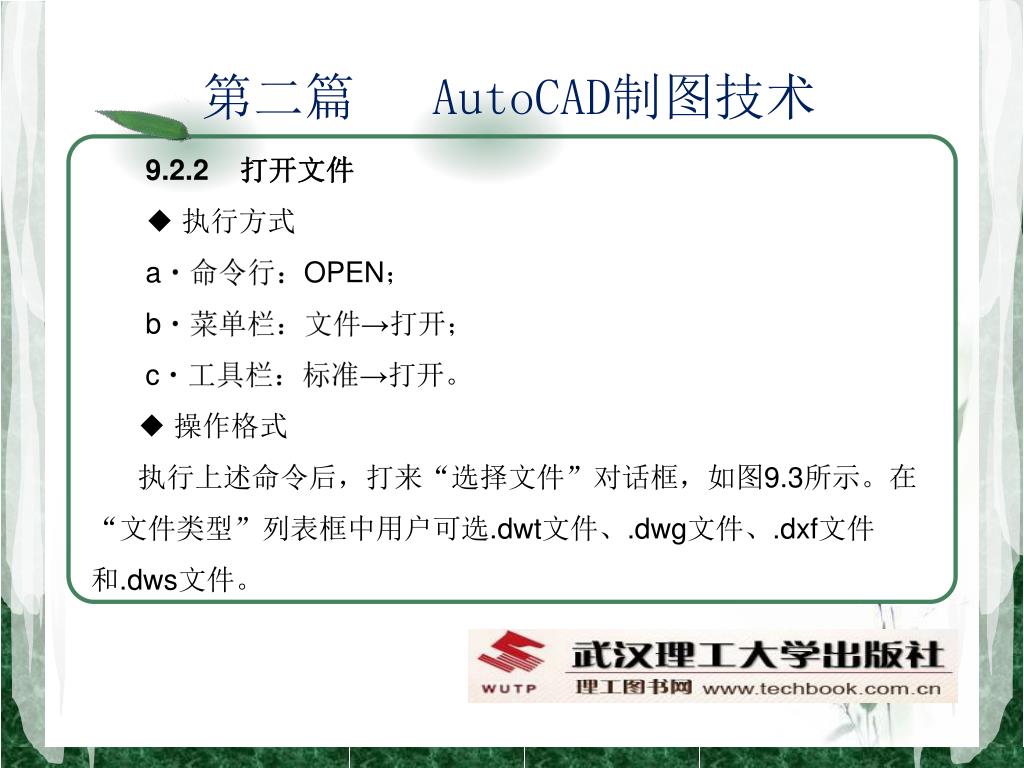

  17. 第二篇 AutoCAD制图技术 9.2.2 打开文件 ◆ 执行方式 a命令行：OPEN； b菜单栏：文件→打开； c工具栏：标准→打开。 ◆ 操作格式 执行上述命令后，打来“选择文件”对话框，如图9.3所示。在“文件类型”列表框中用户可选.dwt文件、.dwg文件、.dxf文件和.dws文件。 welcome to use these PowerPoint templates, New Content design, 10 years experience

  18. 第二篇 AutoCAD制图技术 .dxf文件是用文本形式存储的图形文件，能够被其他程序读取，许多第三方应用软件都支持.dxf格式。 welcome to use these PowerPoint templates, New Content design, 10 years experience 图9.3 “选择文件”对话框

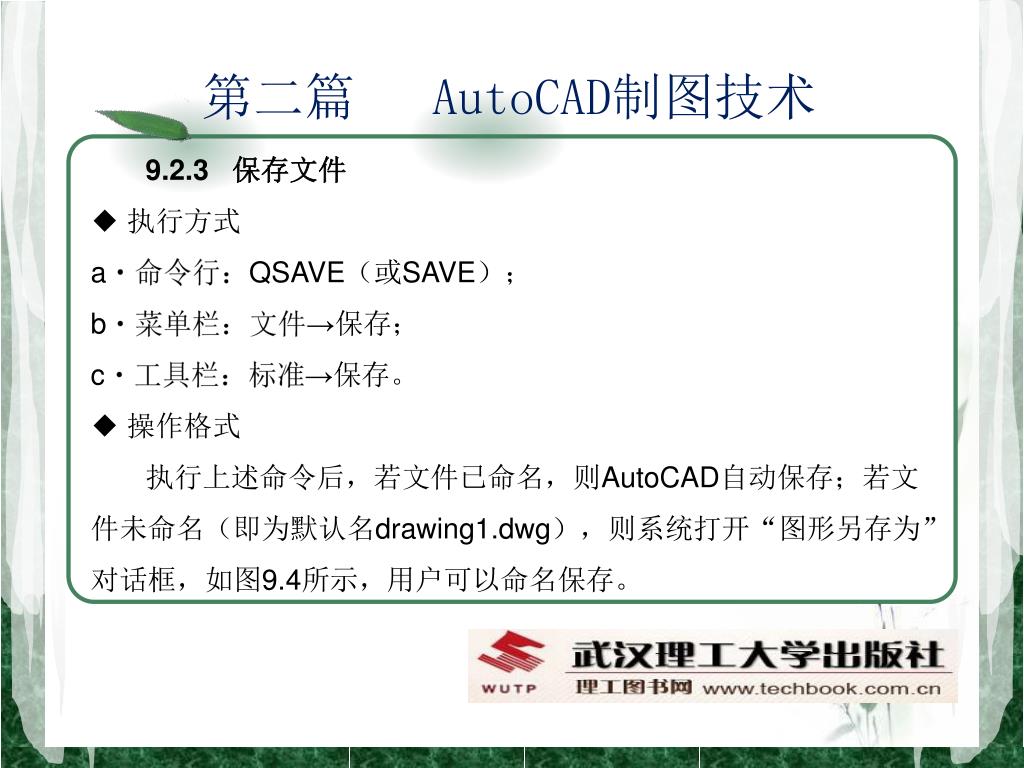

  19. 第二篇 AutoCAD制图技术 9.2.3 保存文件 ◆ 执行方式 a命令行：QSAVE（或SAVE）； b菜单栏：文件→保存； c工具栏：标准→保存。 ◆ 操作格式 执行上述命令后，若文件已命名，则AutoCAD自动保存；若文件未命名（即为默认名drawing1.dwg），则系统打开“图形另存为”对话框，如图9.4所示，用户可以命名保存。 welcome to use these PowerPoint templates, New Content design, 10 years experience

  20. 第二篇 AutoCAD制图技术 在“保存于”下拉列表框中可以指定保存文件的路径；在“文件类型”下拉列表框中可以指定保存文件的类型。 welcome to use these PowerPoint templates, New Content design, 10 years experience 图9.4 “图形另存为”对话框

  21. 第二篇 AutoCAD制图技术 为了防止因意外操作或计算机系统故障导致正在绘制的图形文件的丢失，可以对当前图形文件设置自动保存。步骤如下： （1）利用系统变量SAVEFILEPATH设置所有“自动保存”文件的位置，如：C:\\HU\\。 （2）利用系统变量SAVEFILE存储“自动保存”文件名。该系统变量存储的文件名文件是只读文件，用户可以从中查询自动保存的文件名。 （3）利用系统变量SAVETIME指定在使用“自动保存”时多长时间保存一次图形。 welcome to use these PowerPoint templates, New Content design, 10 years experience

  22. 第二篇 AutoCAD制图技术 9.2.4 另存为 ◆ 执行方式 a命令行： SAVEAS； b菜单栏：文件→另存为。 ◆ 操作格式 执行上述命令后，打开“图形另存为”对话框，如图9.4所示。AutoCAD用另存名保存，并把当前图形更名。 welcome to use these PowerPoint templates, New Content design, 10 years experience

  23. 第二篇 AutoCAD制图技术 9.2.5 退出 ◆ 执行方式 a命令行：QUIT或EXIT； b菜单栏：文件→退出； c按钮：AutoCAD操作界面右上角的“关闭”按钮。 ◆ 操作格式 执行上述命令后，若用户对图形所做的修改尚未保存，则会出现图 9.5所示的系统警告对话框。选择“是”按钮系统将保存文件，然后退出；选择“否”按钮，系统将不保存文件。 welcome to use these PowerPoint templates, New Content design, 10 years experience

  24. 第二篇 AutoCAD制图技术 若用户对图形所做的修改已经保存，则直接退出。 welcome to use these PowerPoint templates, New Content design, 10 years experience 图9.5 系统警告对话框

  25. 第二篇 AutoCAD制图技术 9.3 常用AutoCAD 2012操作命令 在AutoCAD中，有一些常用的操作命令是进行AutoCAD绘图的必备基础知识，也是深入学习AutoCAD功能的基础。 9.3.1 命令输入方式 AutoCAD交互绘图必须输入必要的指令和参数。有多种AutoCAD命令输入方法，下面以画直线为例进行介绍。 welcome to use these PowerPoint templates, New Content design, 10 years experience

  26. 第二篇 AutoCAD制图技术 1.在命令窗口输入命令名 命令字符可以不区分大小写，例如，命令：LINE↙。执行命令时，在命令行提示中经常会显示命令选项。如输入绘制直线命令LINE后，命令行中的提示如下： 命令：LINE↙ 指定第一点:（在屏幕上指定一点或输入一个点的坐标） 指定下一点或［放弃（U）］： welcome to use these PowerPoint templates, New Content design, 10 years experience

  27. 第二篇 AutoCAD制图技术 选项中不带括号的提示为默认选项，因此可以直接输入直线段的起点坐标或在屏幕上指定一点，如果要选择其他选项，则应该首先输入该选项的标识字符，如“放弃”选项的标识字符U，然后按系统提示输入数据即可。在命令选项的后面有时候还带有尖括号，尖括号内的数值为默认数值。 2在命令窗口输入命令缩写字 在命令窗口输入命令的缩写字L（Line），C（Circle），A（Arc），Z（Zoom），R（Redraw），M（More），CO（Copy），PL（Pline），E（Erase）等。 welcome to use these PowerPoint templates, New Content design, 10 years experience

  28. 第二篇 AutoCAD制图技术 3.选取绘图菜单直线命令 选取该命令后，在状态栏中可以看到对应的命令说明及命令名。 4.选取工具栏中的对应图标 选取该图标后，在状态栏中也可以看到对应的命令说明及命令名。 5.在命令行打开右键快捷菜单 如果在前面刚使用过要输入的命令，可以在命令行右击，打开右键快捷菜单，在“最近的输入”子菜单中选择需要的命令，如图9.6所示。“最近的输入”子菜单中储存最近使用的8个命令，如果经常重复使用某个8次操作以内的命令，这种方法就比较快捷。 welcome to use these PowerPoint templates, New Content design, 10 years experience

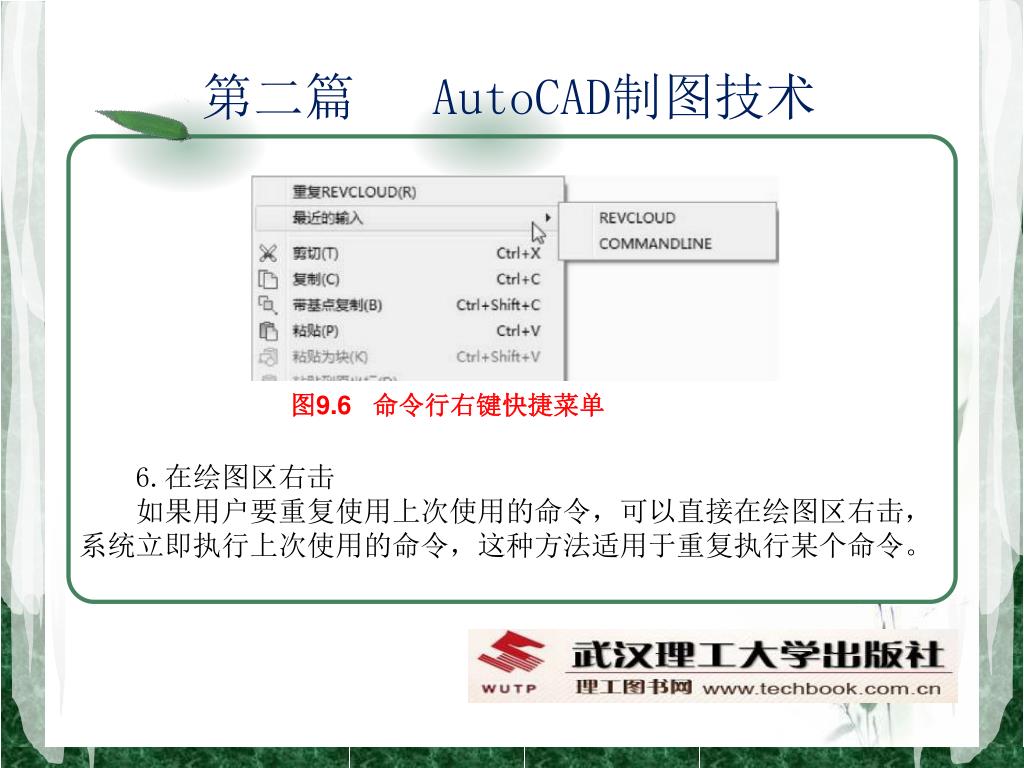

  29. 第二篇 AutoCAD制图技术 welcome to use these PowerPoint templates, New Content design, 10 years experience 图9.6 命令行右键快捷菜单 6.在绘图区右击 如果用户要重复使用上次使用的命令，可以直接在绘图区右击，系统立即执行上次使用的命令，这种方法适用于重复执行某个命令。

  30. 第二篇 AutoCAD制图技术 9.3.2 透明命令 在AutoCAD中有些命令不仅可以直接在命令行中使用，而且还可以在其他命令的执行过程中插入并执行，待该命令执行完毕后，系统继续执行原命令，这种命令称为透明命令。透明命令一般多为修改图形设置或打开辅助绘图工具的命令。在命令行中，透明命令的提示前有一个单引号。例如： 命令：ARC↙ 指定圆弧的起点或［圆心（C）］: （键入ZOOM，回车）（透明使用显示缩放命令ZOOM） >>指定窗口的角点，输入比例因子（nx或nxp），或者 ［全部（A）/中心（C）/动态（D）/范围（E）/上一个（P）/比例（S）/窗口（W）/对象（O）］<实时>： welcome to use these PowerPoint templates, New Content design, 10 years experience

  31. 第二篇 AutoCAD制图技术 （回车） 按ESC或Enter键退出，或单击右键显示快捷菜单。（回车） 正在恢复执行ARC命令。 指定圆弧的起点或［圆心（C）］: （继续执行原命令） 9.3.3按键定义 在AutoCAD中，除了可以通过在命令窗口输入命令、单击工具栏按钮或选择菜单命令来完成功能外，还可以使用键盘上的一组功能键或快捷键，通过这些功能键或快捷键，可以快速实现指定功能，如按F2键，系统调用AutoCAD帮助对话框。 welcome to use these PowerPoint templates, New Content design, 10 years experience

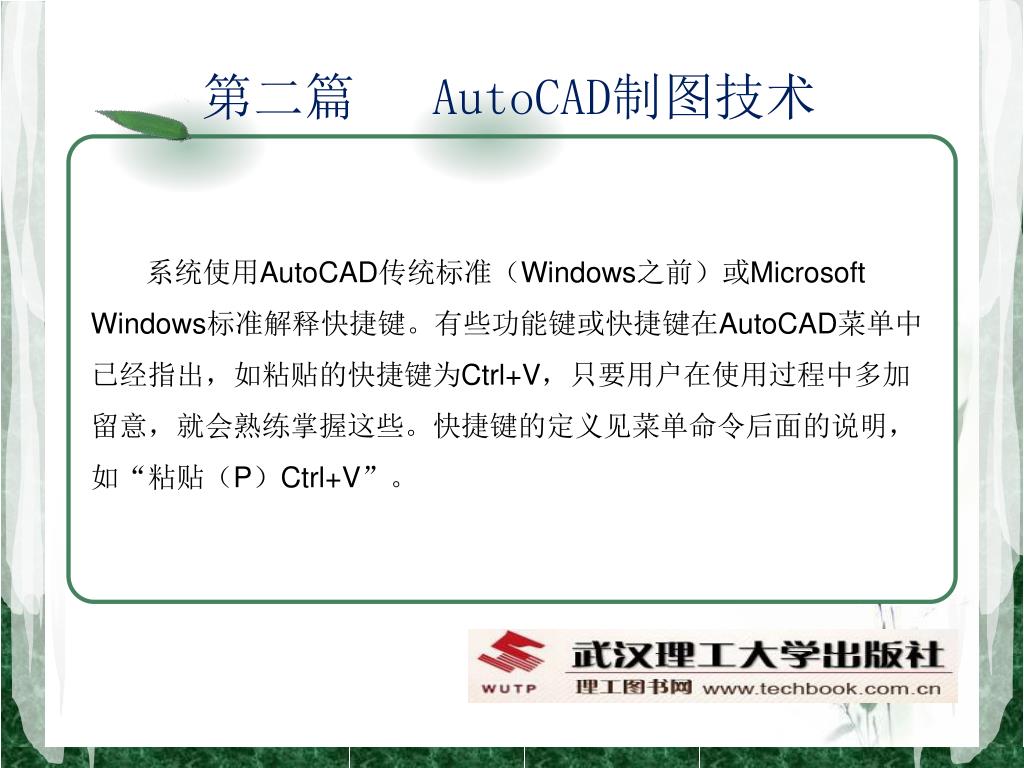

  32. 第二篇 AutoCAD制图技术 系统使用AutoCAD传统标准（Windows之前）或Microsoft Windows标准解释快捷键。有些功能键或快捷键在AutoCAD菜单中已经指出，如粘贴的快捷键为Ctrl+V，只要用户在使用过程中多加留意，就会熟练掌握这些。快捷键的定义见菜单命令后面的说明，如“粘贴（P）Ctrl+V”。 welcome to use these PowerPoint templates, New Content design, 10 years experience

  33. 第二篇 AutoCAD制图技术 9.3.4 命令执行方式 有的命令有两种执行方式，通过对话框或命令行输入命令。如指定使用命令窗口方式，可以在命令名前加短划线来表示，如-LAYER表示用命令行方式执行“图层”命令。而如果在命令行输入LAYER命令，则弹出“图层”对话框。 另外，有些命令同时存在命令行、菜单和工具栏三种执行方式，这时如果选择菜单或工具栏方式，命令行会显示该命令，并在前面加一下划线，如通过菜单或工具栏方式执行“直线”命令时，命令行会显示_line，命令的执行过程和结果与命令行方式相同。 welcome to use these PowerPoint templates, New Content design, 10 years experience

  34. 第二篇 AutoCAD制图技术 9.3.5 坐标系统与数据的输入方法 1坐标系 AutoCAD 2012采用两种坐标系：世界坐标系（WCS）和用户坐标系（UCS）。用户刚进入AutoCAD 2012操作界面时的坐标系就是世界坐标系，是固定的坐标系统。世界坐标系也是坐标系统中的基准，多数情况下都是在这个坐标系统下进行图形绘制的。 ◆ 执行方式 a命令行： UCS； welcome to use these PowerPoint templates, New Content design, 10 years experience

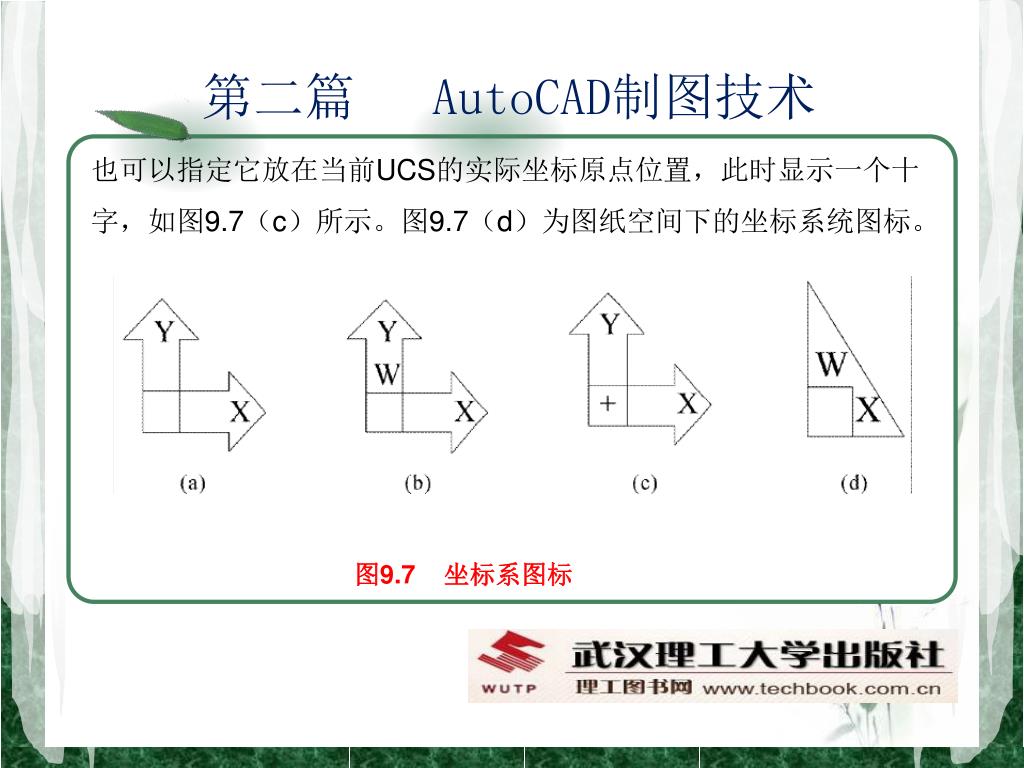

  35. 第二篇 AutoCAD制图技术 b菜单栏：工具→UCS； c工具栏：“标准”工具栏→坐标系。 AutoCAD有两种视图显示方式：模型空间和图纸空间。模型空间是指单一视图显示法，用户通常使用的就是这种显示方式；图纸空间是指在绘图区域创建图形的多视图，用户可以对其中每一个视图进行单独操作。在默认情况下，当前UCS与WCS重合。图9.7（a）为模型空间下的UCS坐标系图标，通常放在绘图区左下角处；如当前UCS和WCS重合，则显示一个W字，如图9.7（b）所示； welcome to use these PowerPoint templates, New Content design, 10 years experience

  36. 第二篇 AutoCAD制图技术 也可以指定它放在当前UCS的实际坐标原点位置，此时显示一个十字，如图9.7（c）所示。图9.7（d）为图纸空间下的坐标系统图标。 welcome to use these PowerPoint templates, New Content design, 10 years experience 图9.7 坐标系图标

  37. 第二篇 AutoCAD制图技术 2数据输入方法 在AutoCAD中，点的坐标可以用直接坐标、极坐标、球面坐标和柱面坐标表示，每一种坐标又分别具有两种坐标输入方式：绝对坐标和相对坐标。其中直角坐标和极坐标最为常用，下面主要介绍这两种坐标法的输入。 （1）直角坐标法：用点的X，Y坐标值表示的坐标。 例如，在命令行中输入点的坐标提示下，输入15，18，则表示输入了一个X，Y坐标值分别为15和18的点，此为绝对坐标输入方式，表示该点的坐标是相对于当前坐标原点的坐标值，如图9.8（a）所示。 welcome to use these PowerPoint templates, New Content design, 10 years experience

  38. 第二篇 AutoCAD制图技术 如果输入@10，20，则为相对坐标输入方式，表示该点的坐标是相对于前一点的坐标值，如图98（c）所示。 （2）极坐标法：用长度和角度表示的坐标，只能用来表示二维点的坐标。 在绝对坐标输入方式下，表示为：“长度<角度”，如25<50，其中长度表示该点到坐标原点的距离，角度为该点至原点的连线与X轴正向的夹角，如图9.8（b）所示。在相对坐标输入方式下，表示为：“@角度<长度”，如@25<45，其长度为该点到前一点的距离，角度为该点至前一点的连线与X轴正向的夹角，如图9.8（d）所示。 welcome to use these PowerPoint templates, New Content design, 10 years experience

  39. 第二篇 AutoCAD制图技术 welcome to use these PowerPoint templates, New Content design, 10 years experience 图9.8 数据输入方法

  40. 第二篇 AutoCAD制图技术 3动态数据输入 单击状态栏上的DYN按钮，系统打开动态输入功能，可以在屏幕上动态地输入某些参数数据。例如，绘制直线时，在光标附近会动态地显示“指定第一点”以及后面的坐标框，当前显示的是光标所在位置，可以输入数据，两个数据之间以逗号隔开，如图99所示。指定第一点后，系统动态显示直线的角度，同时要求输入线段长度值，如图910所示，其输入效果与“@长度<角度”方式相同。 welcome to use these PowerPoint templates, New Content design, 10 years experience

  41. 第二篇 AutoCAD制图技术 welcome to use these PowerPoint templates, New Content design, 10 years experience 图9.9 动态输入坐标值 图9.10 动态输入长度值

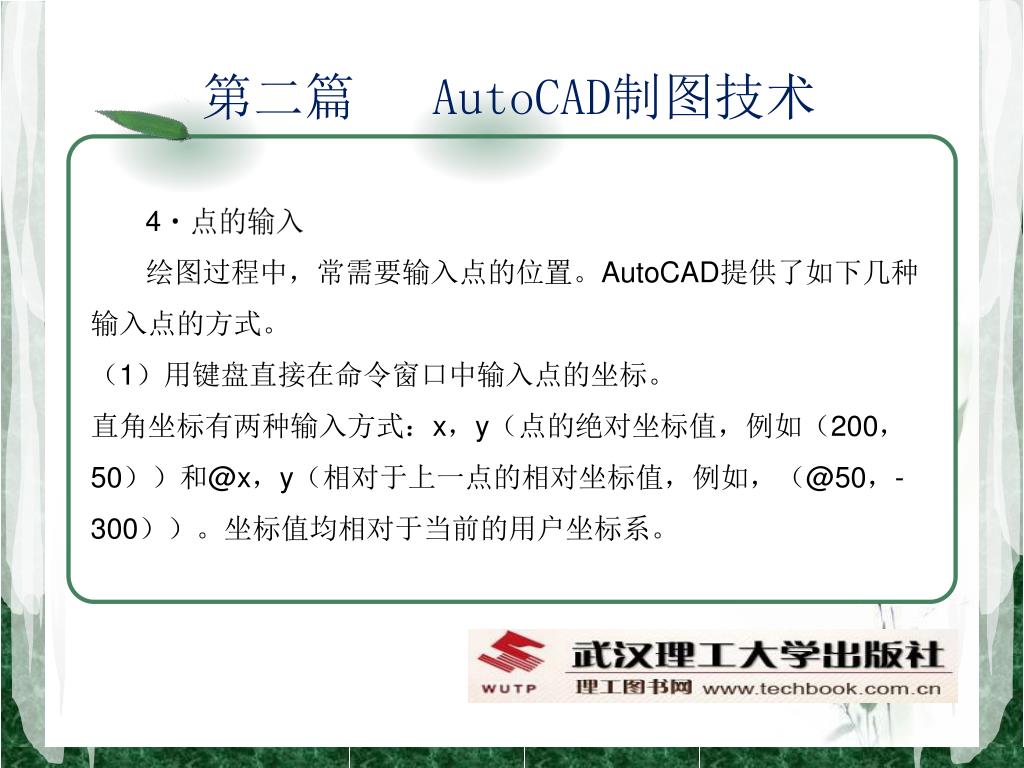

  42. 第二篇 AutoCAD制图技术 4点的输入 绘图过程中，常需要输入点的位置。AutoCAD提供了如下几种输入点的方式。 （1）用键盘直接在命令窗口中输入点的坐标。 直角坐标有两种输入方式：x，y（点的绝对坐标值，例如（200，50））和@x，y（相对于上一点的相对坐标值，例如，（@50，-300））。坐标值均相对于当前的用户坐标系。 welcome to use these PowerPoint templates, New Content design, 10 years experience

  43. 第二篇 AutoCAD制图技术 极坐标的输入方式为： “长度<角度”（其中，长度为点到坐标原点的距离，角度为原点至该点连线与X轴正向的夹角，例如，20<45）或“@长度<角度”（相对于上一点的相对极坐标，例如@50<-30）。 （2）在屏幕上单击直接取点。 （3）用目标捕捉方式捕捉屏幕上已有图形的特殊点（如端点、中点、中心点、插入点、交点、切点、垂足点等）。 welcome to use these PowerPoint templates, New Content design, 10 years experience

  44. 第二篇 AutoCAD制图技术 （4）直接距离输入：先用光标拖拉出橡筋线确定方向，然后用键盘输入距离，这样有利于准确控制对象的长度等参数。如要绘制一条20mm长的线段，调出命令及操作方法如下： 命令：LINE ↙ 指定第一点：（在屏幕上指定一点） 指定下一点或［放弃（U）］： 这时在屏幕上移动光标指明线段的方向，但不要单击确认，如图9.11所示，然后在命令行输入20，这样就在指定方向上准确地绘制了长度为20mm线段。 welcome to use these PowerPoint templates, New Content design, 10 years experience

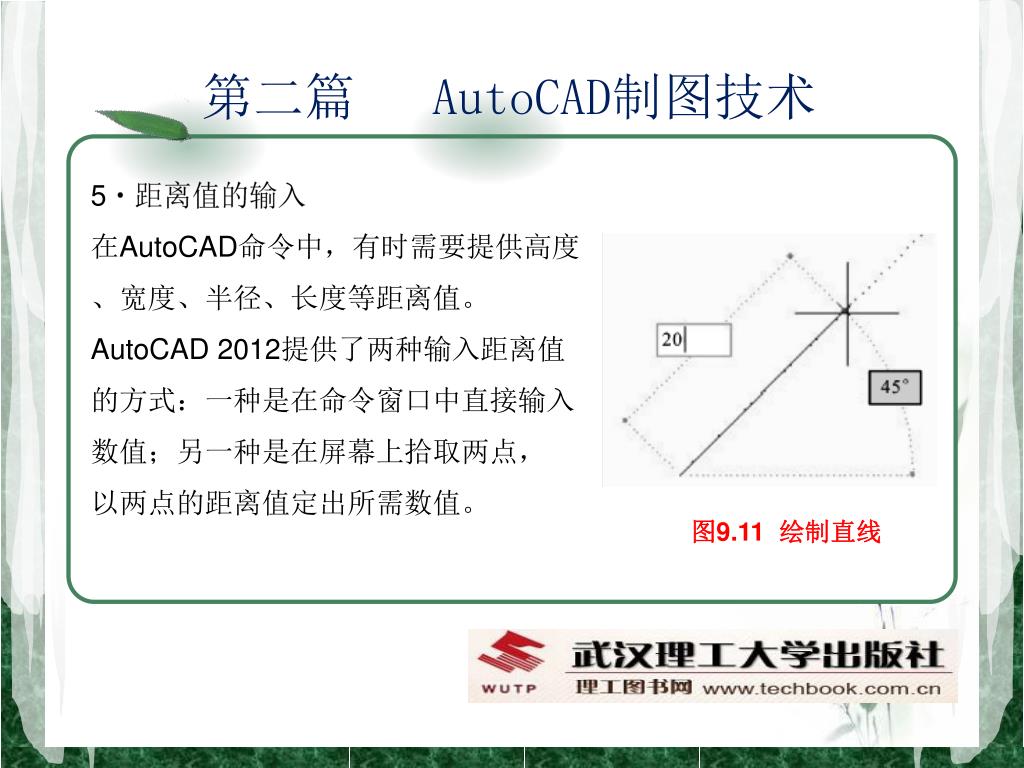

  45. 第二篇 AutoCAD制图技术 5距离值的输入 在AutoCAD命令中，有时需要提供高度 、宽度、半径、长度等距离值。 AutoCAD 2012提供了两种输入距离值 的方式：一种是在命令窗口中直接输入 数值；另一种是在屏幕上拾取两点， 以两点的距离值定出所需数值。 welcome to use these PowerPoint templates, New Content design, 10 years experience 图9.11 绘制直线

  46. 第二篇 AutoCAD制图技术 9.3.6 绘图窗口与文本窗口的切换 用AutoCAD绘图时，有时需要切换到文本窗口来观看有关的文字信息，而有时在执行某一命令后，AutoCAD会自动切换到文本窗口。利用功能键F2可以快速实现绘图窗口与文本窗口之间的切换。如果当前显示的是绘图窗口，按F2键，AutoCAD切换到文本窗口。如果当前显示的是文本窗口，按F2键，AutoCAD又会切换到绘图窗口。 welcome to use these PowerPoint templates, New Content design, 10 years experience

  47. 第二篇 AutoCAD制图技术 9.3.7帮助 AutoCAD 2012提供了强大的帮助功能。图912所示是“帮助”下拉菜单。 在“帮助”下拉菜单中，“帮助”项可以打开AutoCAD的帮助窗口，以提供联机帮助。用户可以通过帮助窗口获得各种帮助信息，如AutoCAD 2012提供的用户手册、全部命令和系统变量及说明等。用AutoCAD进行绘图时，可以随时查阅相应的帮助。 welcome to use these PowerPoint templates, New Content design, 10 years experience

  48. 第二篇 AutoCAD制图技术 “帮助”下拉菜单中的“新功能专题研习”项可以引出“新功能专题研习”窗口，利用该窗口可以了解AutoCAD 2012的新增功能或增强功能。 welcome to use these PowerPoint templates, New Content design, 10 years experience 图9.12 “帮助”下拉菜单
