  1. Cluster computing VLSI Mentor: Prof. dr Veljko Milutinović Autori: Sava Simić sava.simic@etf.rs sava.simic@gmail.com Marko Bežulj marko.bezulj@htec.rs sava.simic@etf.rs sava.simic@gmail.com

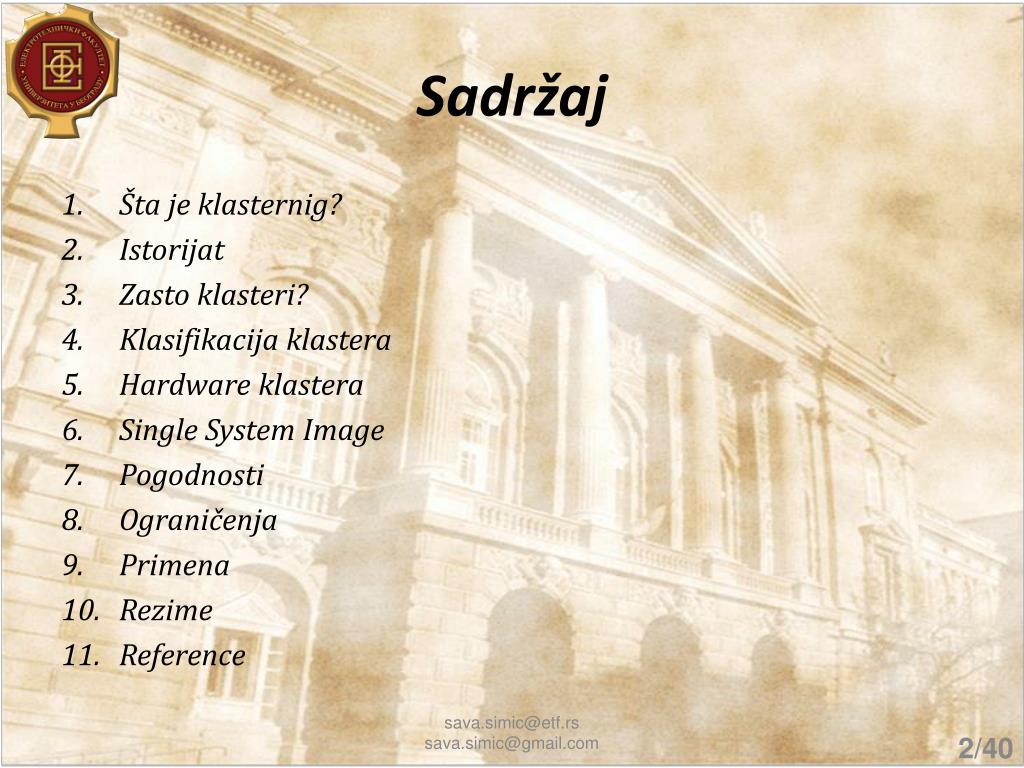

  2. Sadržaj • Šta je klasternig? • Istorijat • Zasto klasteri? • Klasifikacija klastera • Hardware klastera • Single System Image • Pogodnosti • Ograničenja • Primena • Rezime • Reference sava.simic@etf.rs sava.simic@gmail.com

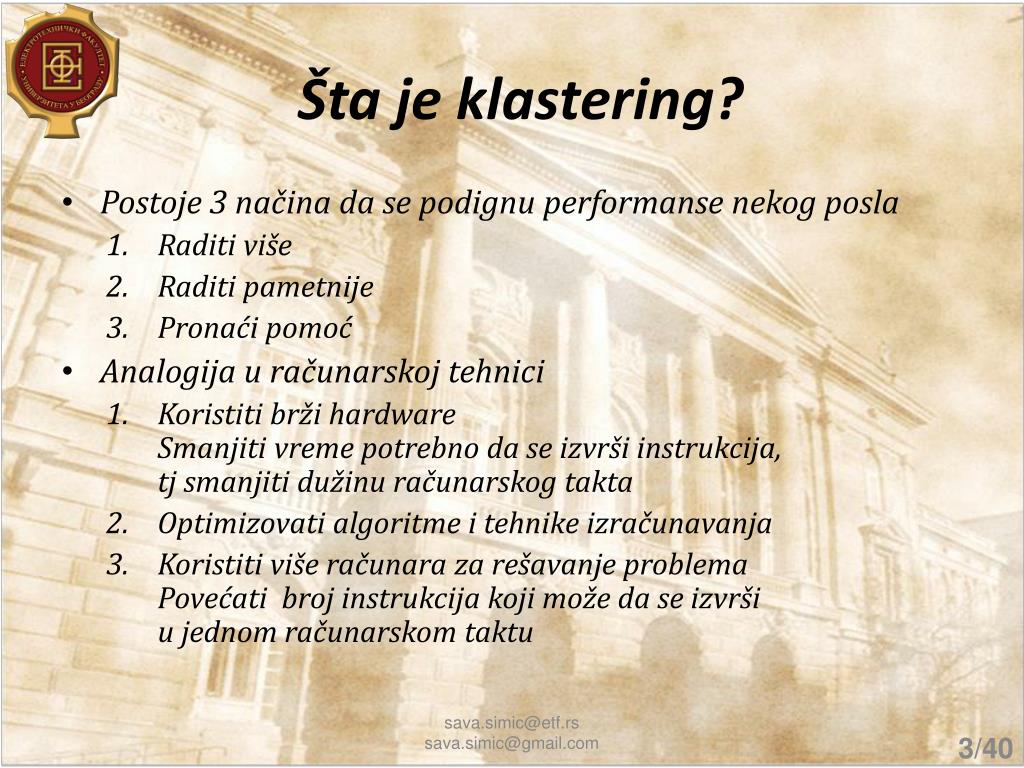

  3. Šta je klastering? • Postoje 3 načina da se podignu performanse nekog posla • Raditi više • Raditi pametnije • Pronaći pomoć • Analogija u računarskoj tehnici • Koristiti brži hardware Smanjiti vreme potrebno da se izvrši instrukcija, tj smanjiti dužinu računarskog takta • Optimizovati algoritme i tehnike izračunavanja • Koristiti više računara za rešavanje problemaPovećati broj instrukcija koji može da se izvrši u jednom računarskom taktu sava.simic@etf.rs sava.simic@gmail.com

  4. Šta je klastering? • Klastering obuhvata korišćenje više računara, harddiskovai različitih veza, kako bi se objedinili korisnicima u jedinstven sistem. • Klastering podrazumeva povezivanje sistema kako bi se ostvarila: • Bolja sistemska pouzdanost • Povećane performanse • Bolje iskorišćenje hardware-a sava.simic@etf.rs sava.simic@gmail.com

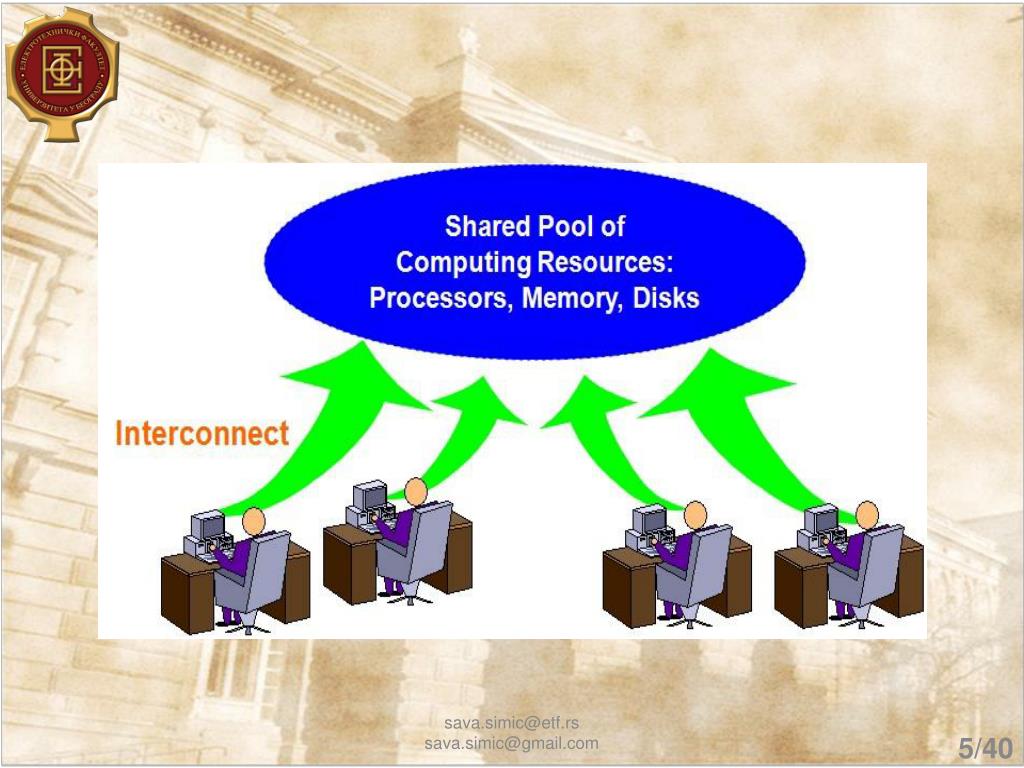

  5. sava.simic@etf.rs sava.simic@gmail.com

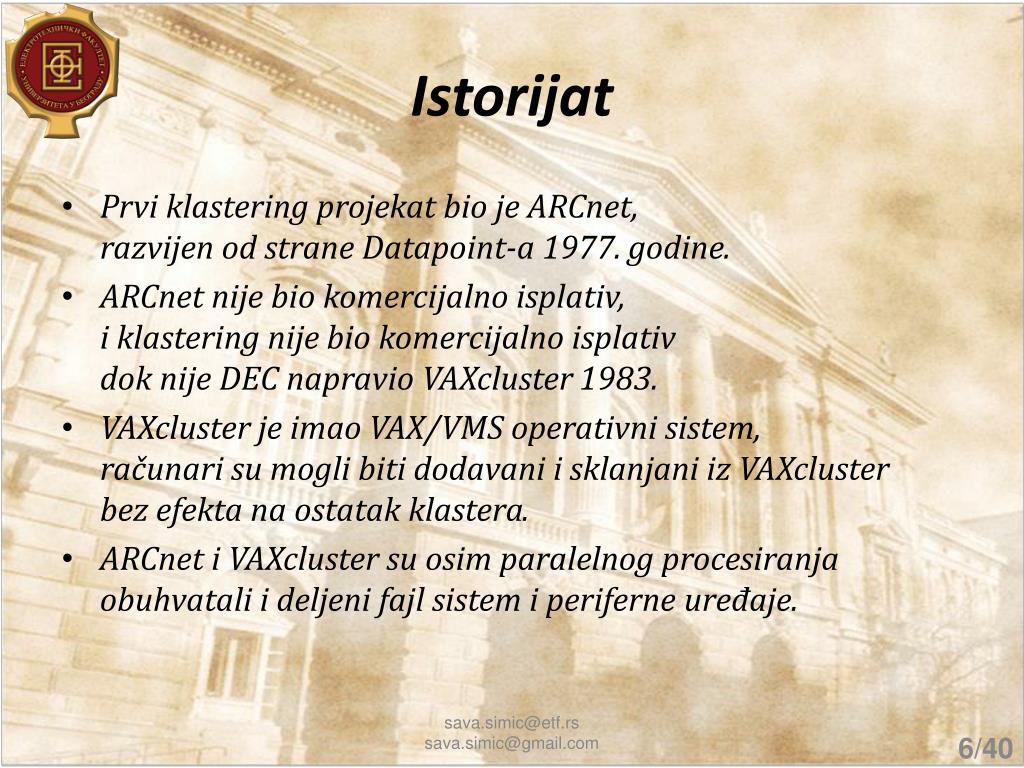

  6. Istorijat • Prvi klastering projekat bio je ARCnet, razvijen od strane Datapoint-a 1977. godine. • ARCnet nije bio komercijalno isplativ, i klastering nije bio komercijalno isplativ dok nije DEC napravio VAXcluster 1983. • VAXcluster je imao VAX/VMS operativni sistem, računari su mogli biti dodavani i sklanjani iz VAXcluster bez efekta na ostatak klastera. • ARCnet i VAXcluster su osim paralelnog procesiranja obuhvatali i deljeni fajl sistem i periferne uređaje. sava.simic@etf.rs sava.simic@gmail.com

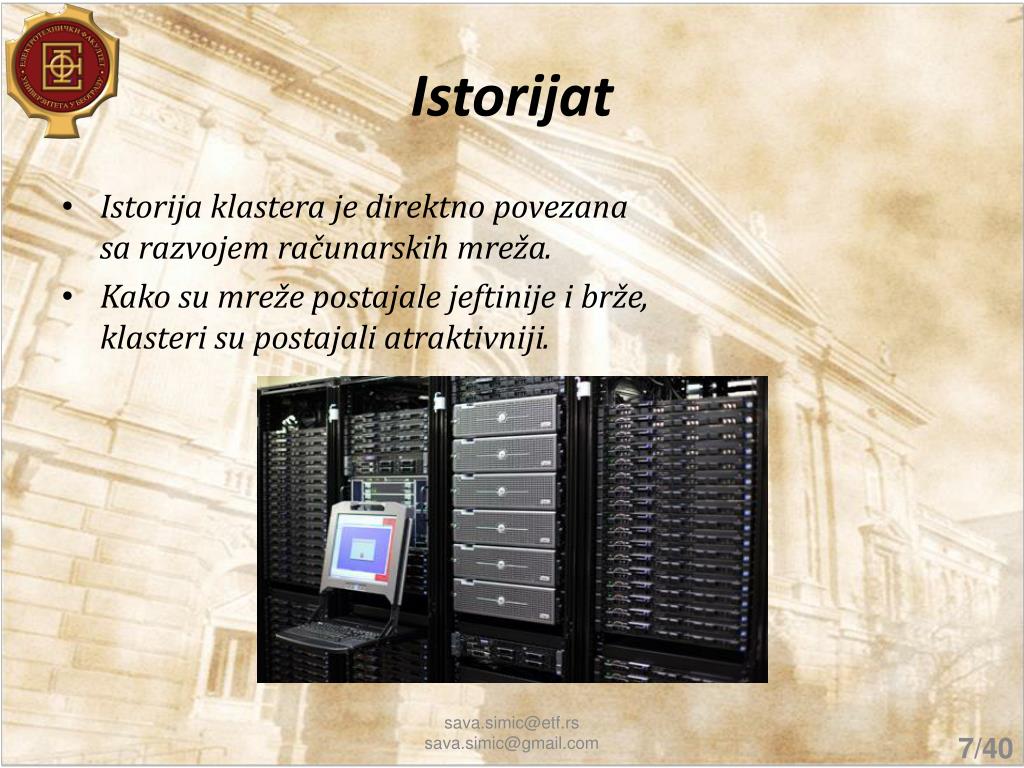

  7. Istorijat • Istorija klastera je direktno povezana sa razvojem računarskih mreža. • Kako su mreže postajale jeftinije i brže,klasteri su postajali atraktivniji. sava.simic@etf.rs sava.simic@gmail.com

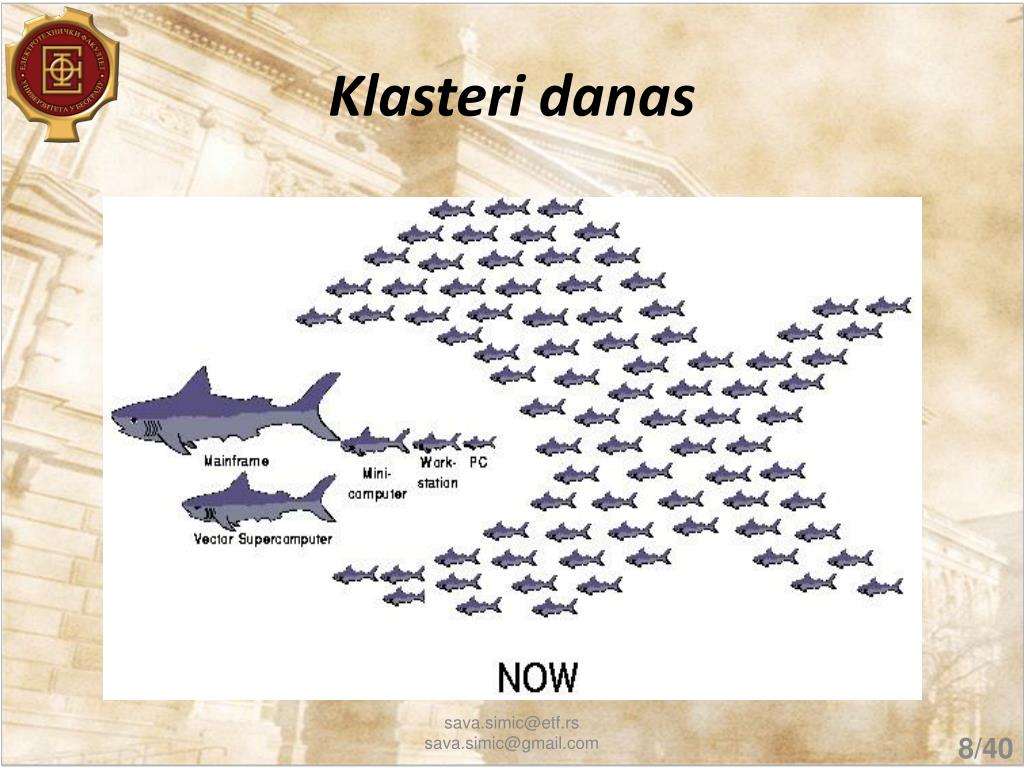

  8. Klasteri danas sava.simic@etf.rs sava.simic@gmail.com

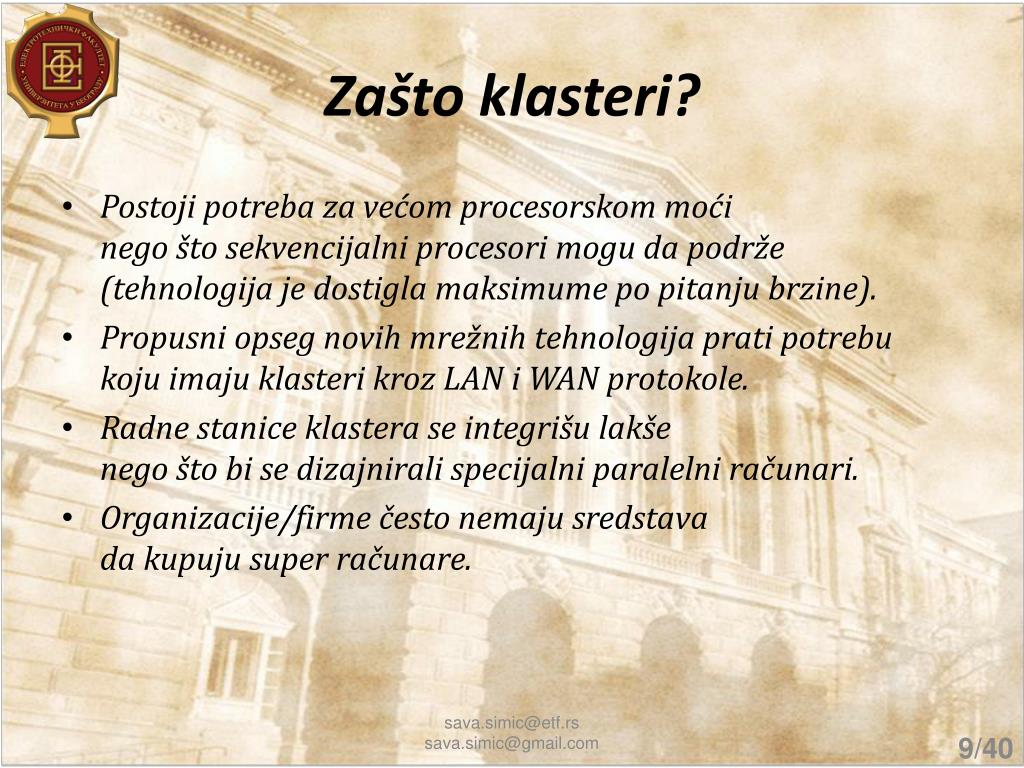

  9. Zašto klasteri? • Postoji potreba za većom procesorskom moći nego što sekvencijalni procesori mogu da podrže(tehnologija je dostigla maksimume po pitanju brzine). • Propusni opseg novih mrežnih tehnologija prati potrebu koju imaju klasteri kroz LAN i WAN protokole. • Radne stanice klastera se integrišu lakše nego što bi se dizajnirali specijalni paralelni računari. • Organizacije/firme često nemaju sredstava da kupuju super računare. sava.simic@etf.rs sava.simic@gmail.com

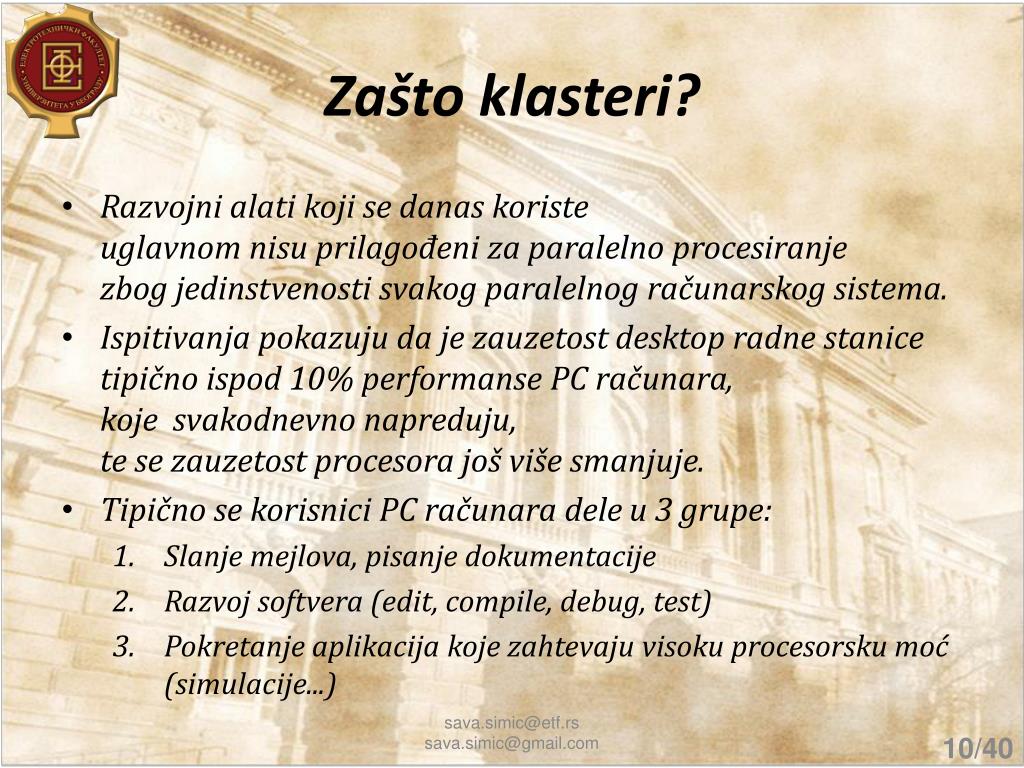

  10. Zašto klasteri? • Razvojni alati koji se danas koriste uglavnom nisu prilagođeni za paralelno procesiranje zbog jedinstvenosti svakog paralelnog računarskog sistema. • Ispitivanja pokazuju da je zauzetost desktop radne stanice tipično ispod 10% performanse PC računara, koje svakodnevno napreduju, te se zauzetost procesora još više smanjuje. • Tipično se korisnici PC računara dele u 3 grupe: • Slanje mejlova, pisanje dokumentacije • Razvoj softvera (edit, compile, debug, test) • Pokretanje aplikacija koje zahtevaju visoku procesorsku moć (simulacije...) sava.simic@etf.rs sava.simic@gmail.com

  11. Zašto klasteri? • Ideja udruživanja u klastere je da se prazan hod resursa iz grupa (1) i (2) iskoristi za one iz grupe (3). • Međutim tu nastaju problemi oko vlasništva procesora; deljenje resursa noću je jednostavno, u toku regularnih radnih sati treba postaviti liniju koja neće usporiti grupe (1) i (2). sava.simic@etf.rs sava.simic@gmail.com

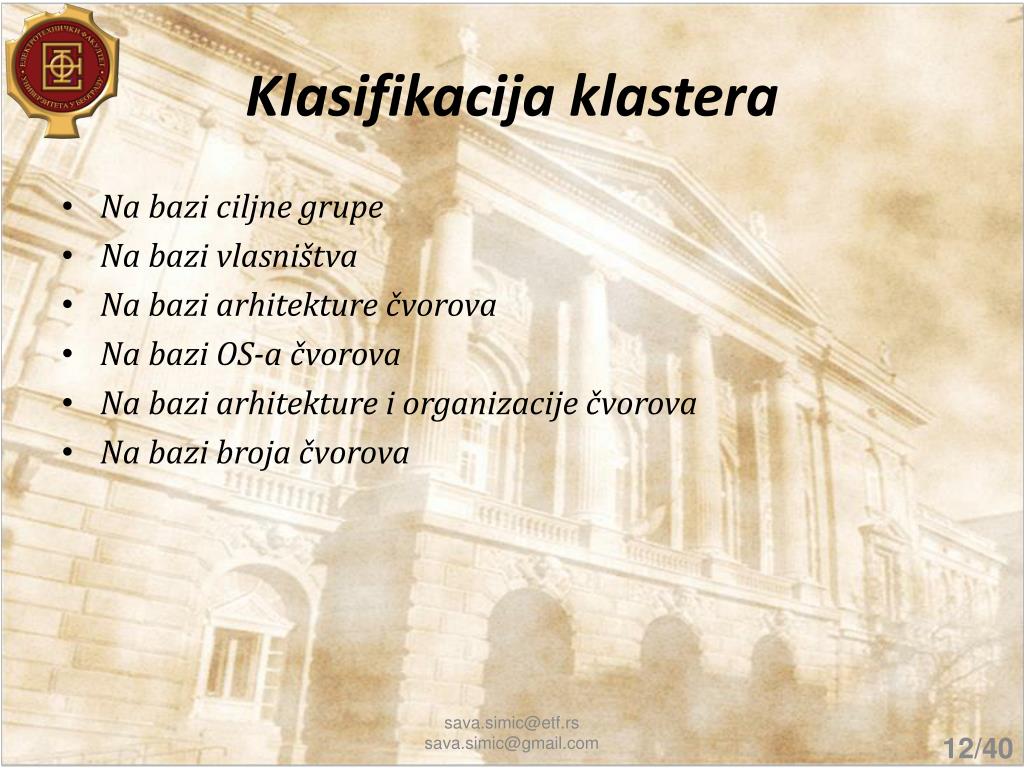

  12. Klasifikacija klastera • Na bazi ciljne grupe • Na bazi vlasništva • Na bazi arhitekture čvorova • Na bazi OS-a čvorova • Na bazi arhitekture i organizacije čvorova • Na bazi broja čvorova sava.simic@etf.rs sava.simic@gmail.com

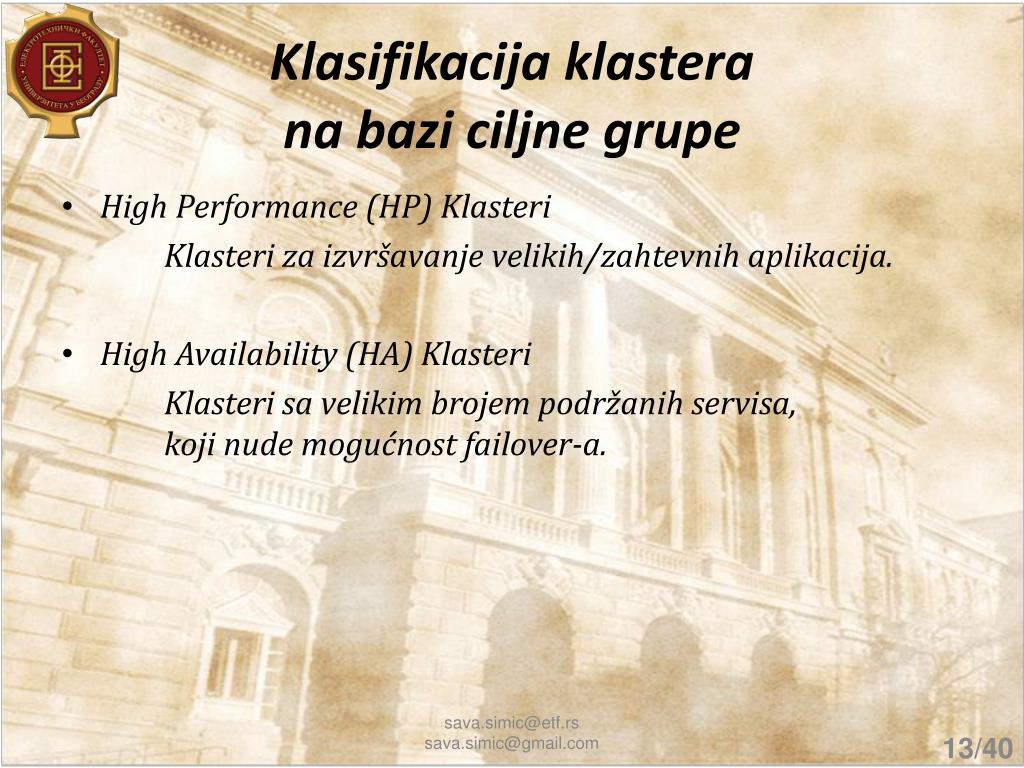

  13. Klasifikacija klasterana bazi ciljne grupe • High Performance (HP) Klasteri Klasteri za izvršavanje velikih/zahtevnih aplikacija. • High Availability (HA) Klasteri Klasteri sa velikim brojem podržanih servisa, koji nude mogućnost failover-a. sava.simic@etf.rs sava.simic@gmail.com

  14. High Availability (HA) Klasteri sava.simic@etf.rs sava.simic@gmail.com

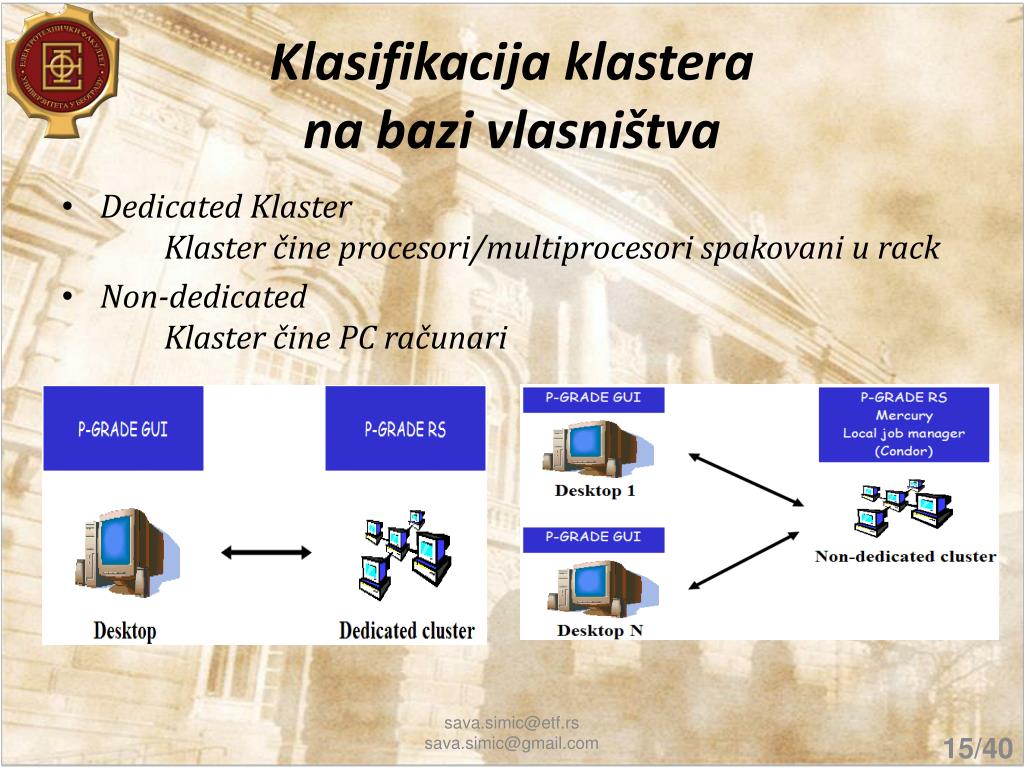

  15. Klasifikacija klasterana bazi vlasništva • Dedicated Klaster Klaster čine procesori/multiprocesori spakovani u rack • Non-dedicated Klaster čine PC računari sava.simic@etf.rs sava.simic@gmail.com

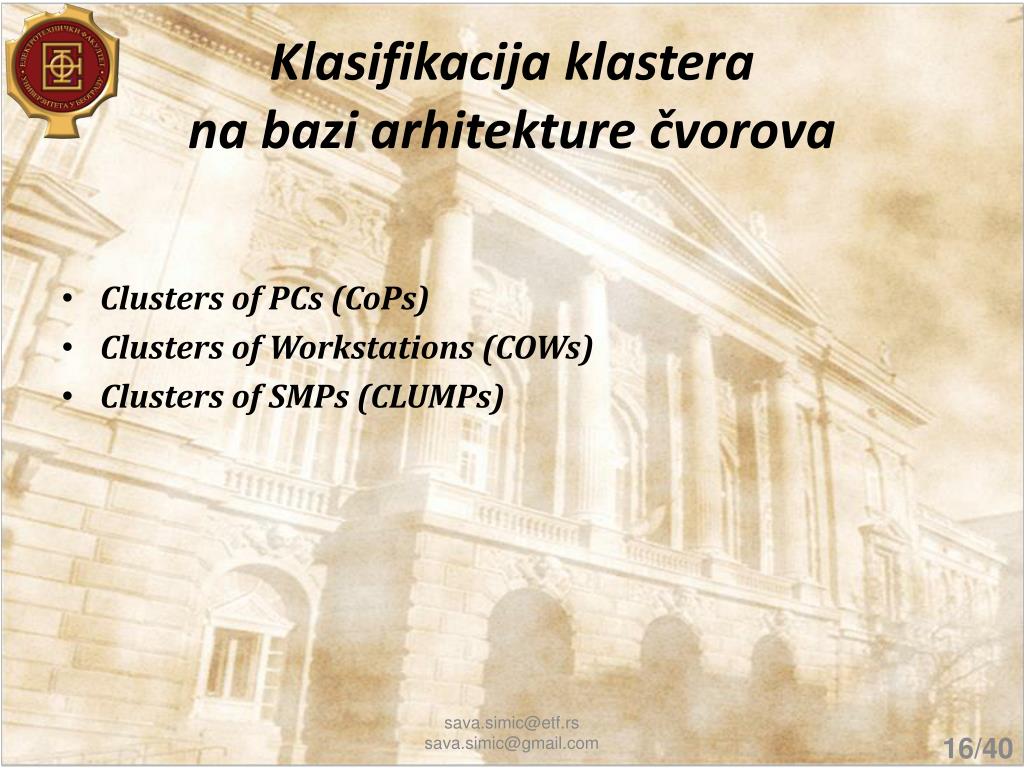

  16. Klasifikacija klasterana bazi arhitekture čvorova • Clusters of PCs (CoPs) • Clusters of Workstations (COWs) • Clusters of SMPs (CLUMPs) sava.simic@etf.rs sava.simic@gmail.com

  17. Klasifikacija klasterana bazi OS-a čvorova • Linux Clusters (Beowulf) • Solaris Clusters (Berkeley NOW) • NT Clusters (HPVM) • AIX Clusters (IBM SP2) • SCO/Compaq Clusters (Unixware) • ... sava.simic@etf.rs sava.simic@gmail.com

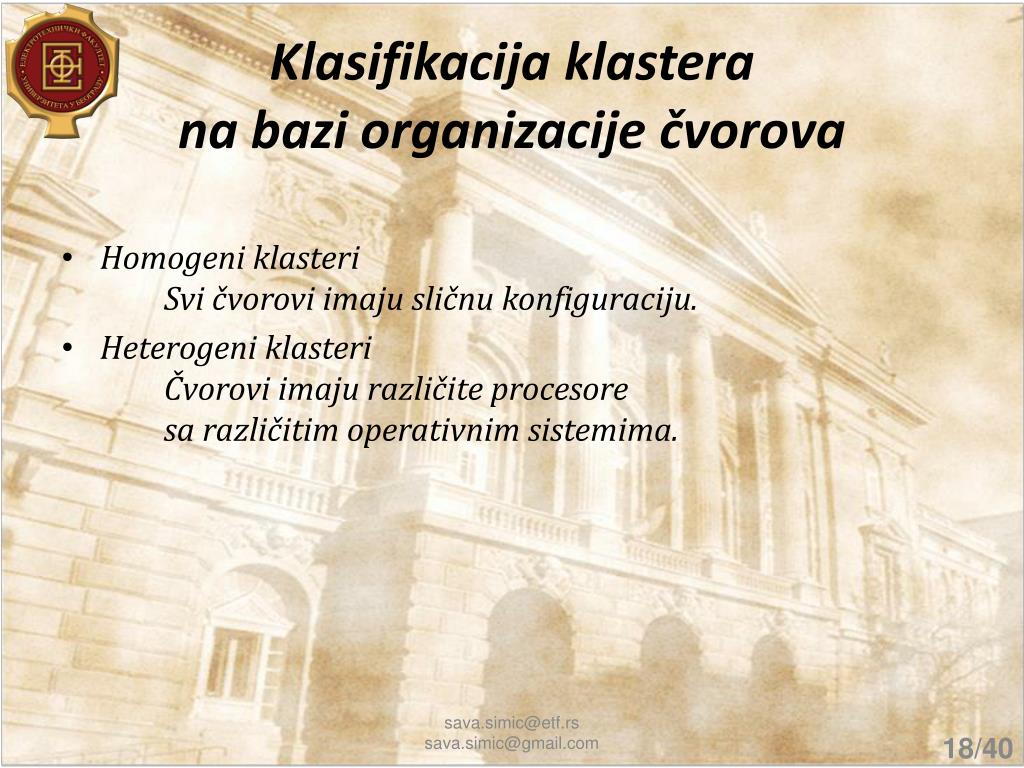

  18. Klasifikacija klasterana bazi organizacije čvorova • Homogeni klasteri Svi čvorovi imaju sličnu konfiguraciju. • Heterogeni klasteri Čvorovi imaju različite procesore sa različitim operativnim sistemima. sava.simic@etf.rs sava.simic@gmail.com

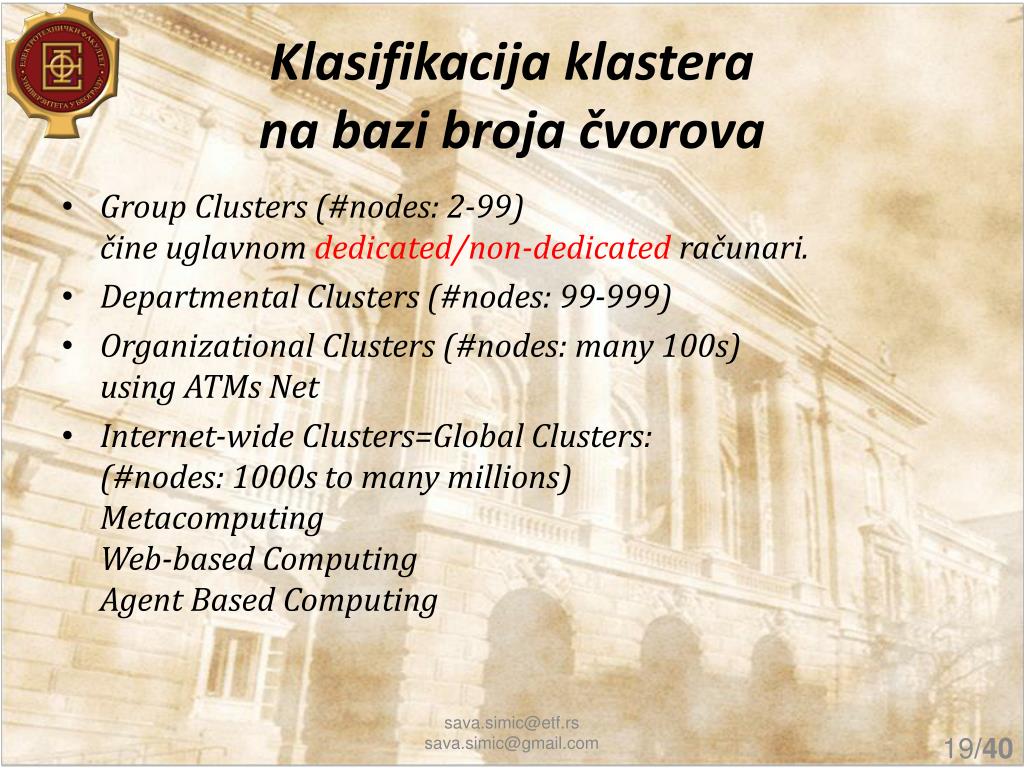

  19. Klasifikacija klasterana bazibroja čvorova • Group Clusters (#nodes: 2-99) čine uglavnom dedicated/non-dedicatedračunari. • Departmental Clusters (#nodes: 99-999) • Organizational Clusters (#nodes: many 100s)using ATMs Net • Internet-wide Clusters=Global Clusters: (#nodes: 1000s to many millions)MetacomputingWeb-based ComputingAgent Based Computing sava.simic@etf.rs sava.simic@gmail.com

  20. Hardware Klastera • Hardverska konfiguracija klastera zavisi od platforme i proizvođača. sava.simic@etf.rs sava.simic@gmail.com

  21. Hardware Configuration Primer: • 1 master node + 64 compute nodes + Gigabit Interconnection • Master Node • Dell PE2650, P4-Xeon 2.8GHz x 2 • 4GB RAM, 36GB x 2 U160 SCSI (mirror) • Gigabit Ethernet ports x 2 • SCSI Storage • Dell PV220S • 73GB x 10 (RAID5) sava.simic@etf.rs sava.simic@gmail.com

  22. Hardware Configuration • Primer: • Compute Nodes • Dell PE2650, P4-Xeon 2.8GHz x 2 • 2GB RAM, 36GB U160 SCSI HD • Gigabit Ethernet ports x 2 • Gigabit Ethernet Switch • Extreme BlackDiamond 6816 • 256Gb Backplane • 72 Gigabit ports (8 ports card x 9) sava.simic@etf.rs sava.simic@gmail.com

  23. sava.simic@etf.rs sava.simic@gmail.com

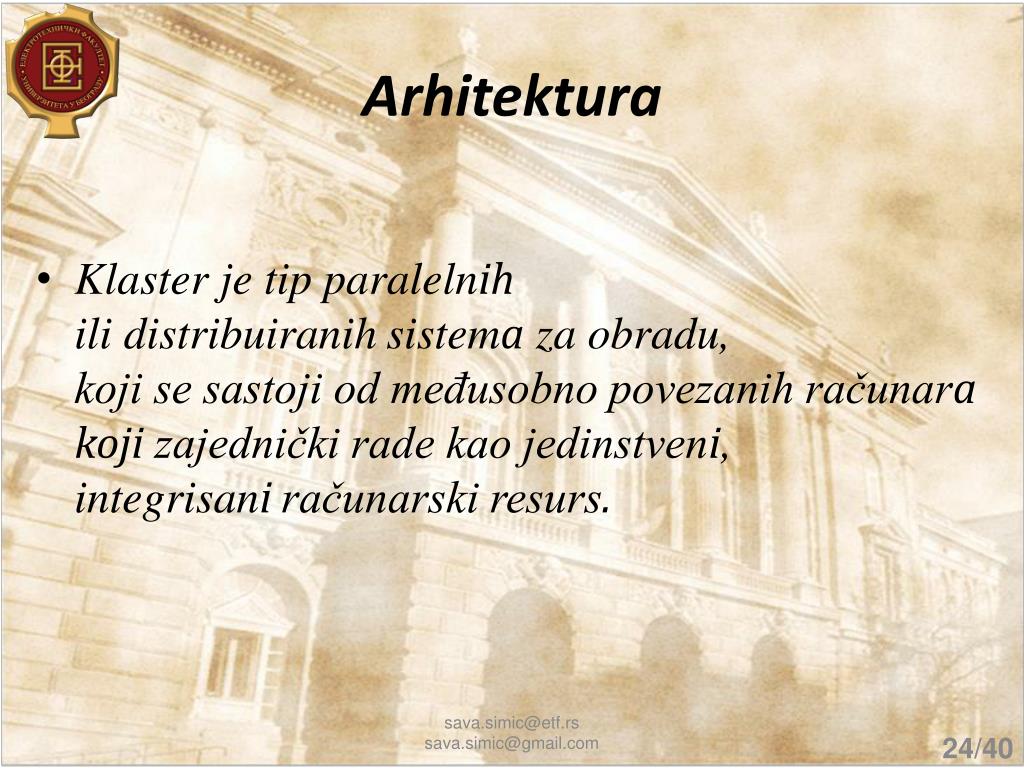

  24. Arhitektura • Klaster je tip paralelnihili distribuiranihsistema za obradu, koji se sastoji od međusobno povezanih računara koji zajednički rade kao jedinstveni, integrisani računarski resurs. sava.simic@etf.rs sava.simic@gmail.com

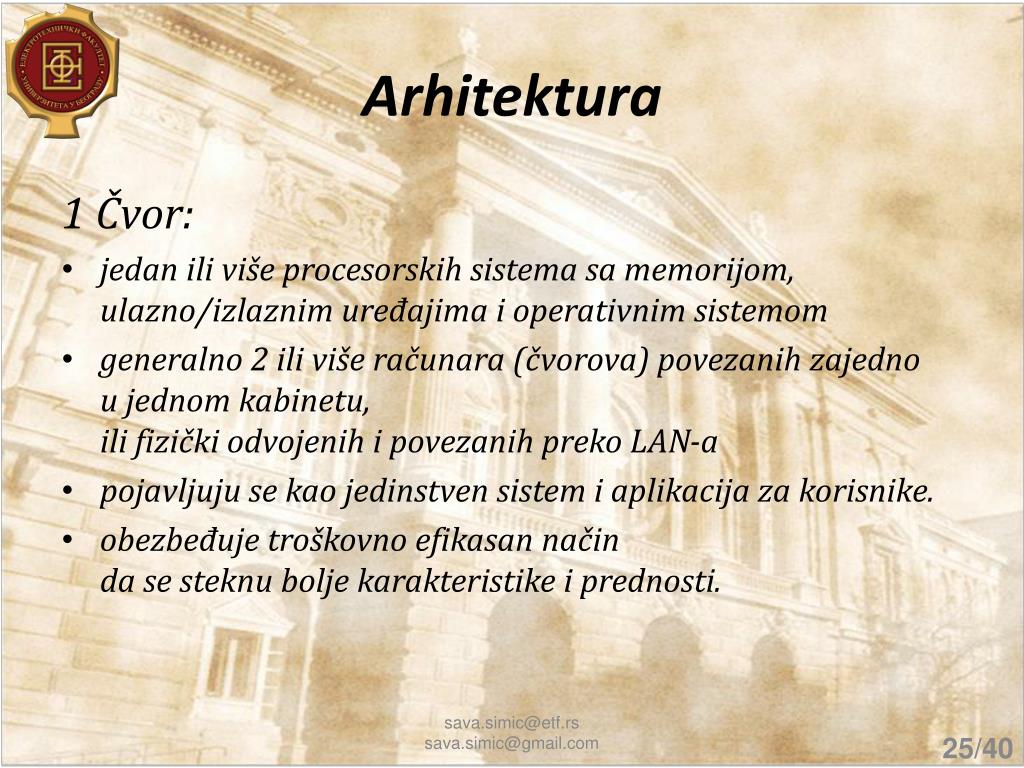

  25. Arhitektura 1 Čvor: • jedan ili više procesorskih sistema sa memorijom, ulazno/izlaznim uređajima i operativnim sistemom • generalno 2 ili više računara (čvorova) povezanih zajedno u jednom kabinetu, ili fizički odvojenih i povezanih preko LAN-a • pojavljuju se kao jedinstven sistem i aplikacija za korisnike. • obezbeđuje troškovno efikasan način da se steknu bolje karakteristike i prednosti. sava.simic@etf.rs sava.simic@gmail.com

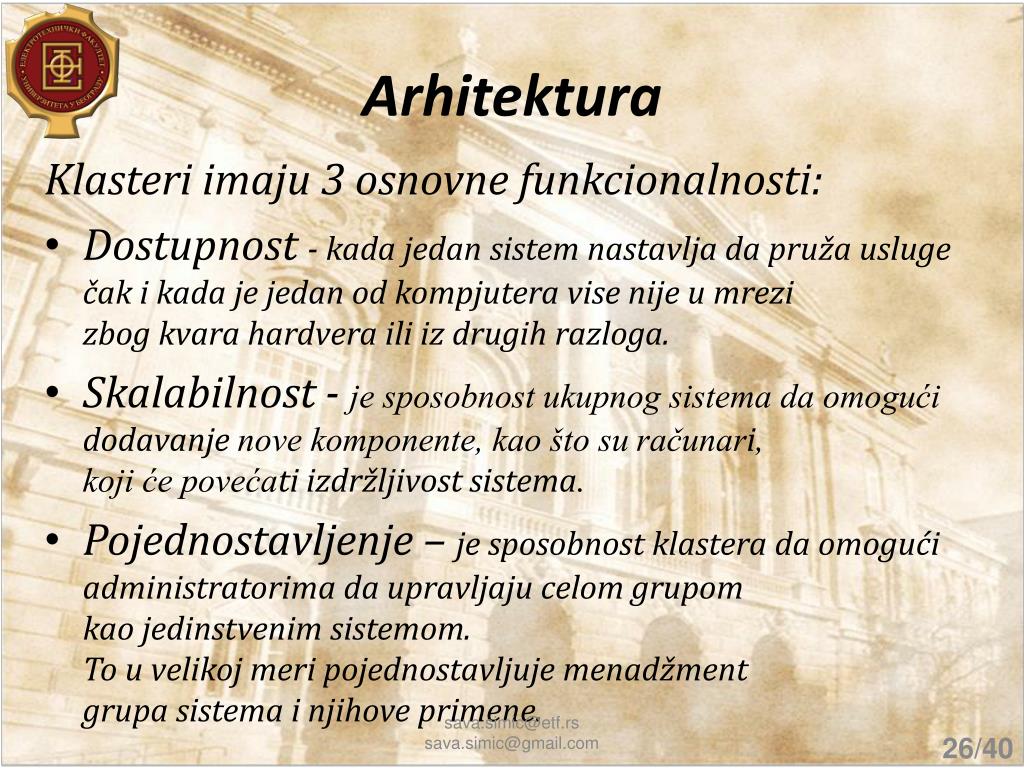

  26. Arhitektura Klasteri imaju 3 osnovne funkcionalnosti: • Dostupnost - kada jedan sistem nastavlja da pruža usluge čak i kada je jedan od kompjutera vise nije u mrezi zbog kvara hardvera ili iz drugih razloga. • Skalabilnost - je sposobnost ukupnog sistema da omogući dodavanje nove komponente, kao što suračunari, koji će povećati izdržljivost sistema. • Pojednostavljenje – je sposobnost klastera da omogući administratorima da upravljaju celom grupom kao jedinstvenim sistemom. To u velikoj meri pojednostavljuje menadžment grupa sistema i njihove primene. sava.simic@etf.rs sava.simic@gmail.com

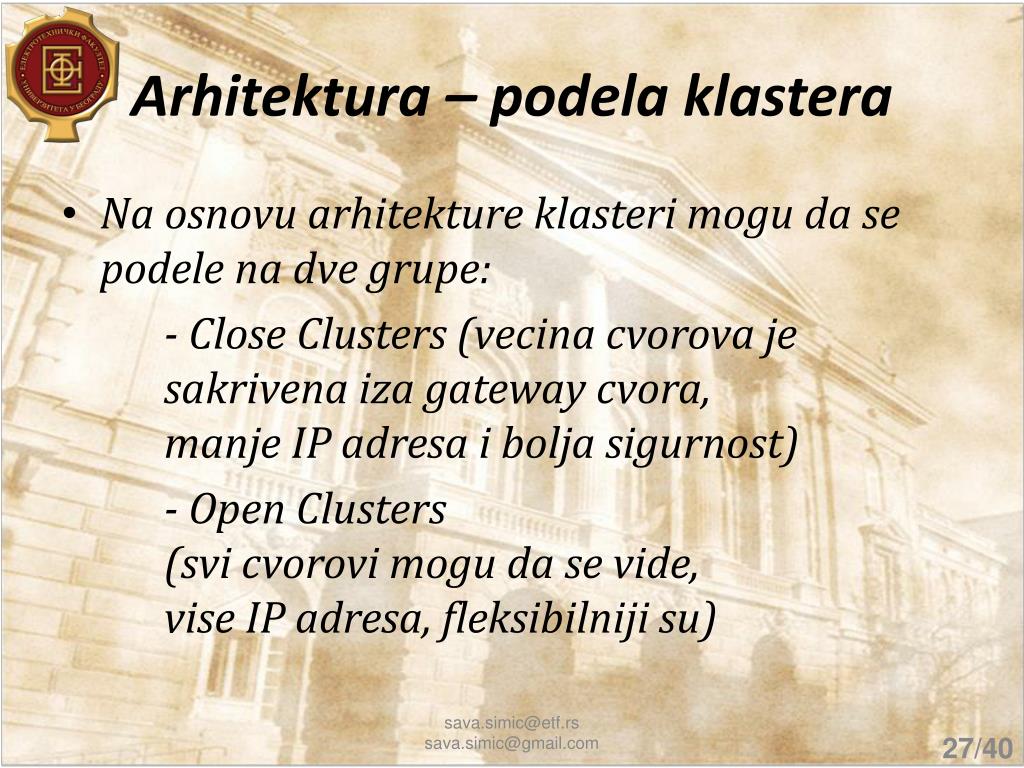

  27. Arhitektura – podela klastera • Na osnovu arhitekture klasteri mogu da se podele na dve grupe: - Close Clusters (vecina cvorova je sakrivena iza gateway cvora, manje IP adresa i bolja sigurnost) - Open Clusters (svi cvorovi mogu da se vide, vise IP adresa, fleksibilniji su) sava.simic@etf.rs sava.simic@gmail.com

  28. Close Clusters sava.simic@etf.rs sava.simic@gmail.com

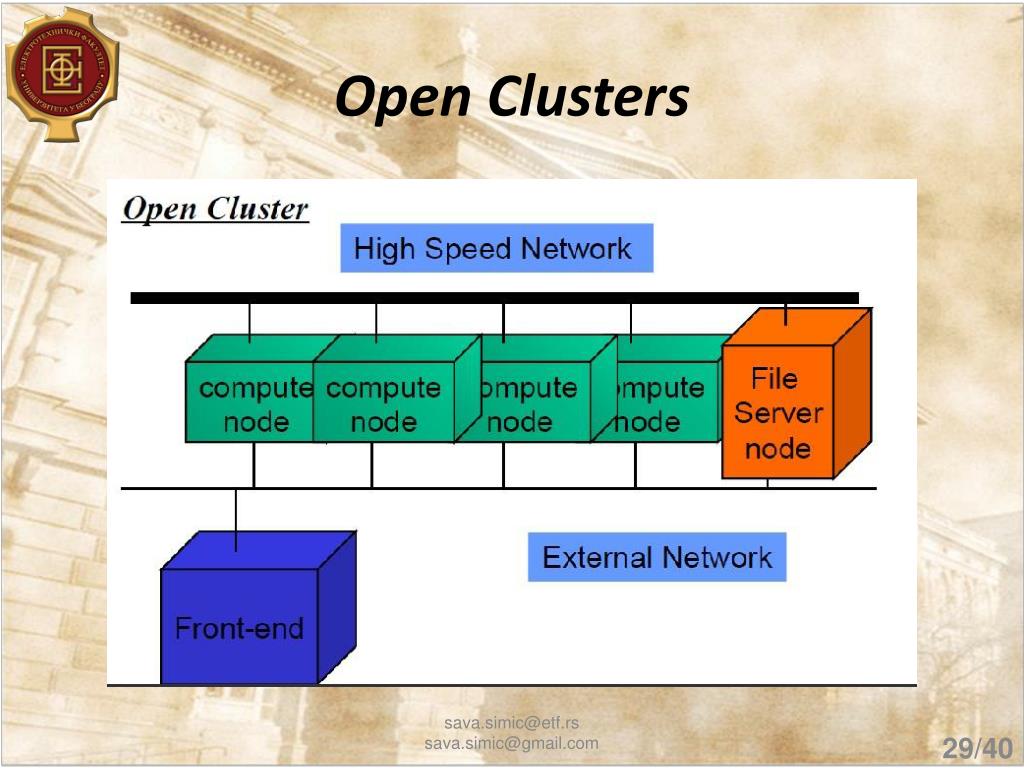

  29. Open Clusters sava.simic@etf.rs sava.simic@gmail.com

  30. Clustering concepts • Paralelizam – omogućava da se nešto uradi u delovima koji rade samostalno i koji se ne mogu dalje razložiti. Paralelizam operiše na 2 nivoa: • Hardverski paralelizam i • softverski paralelizam. sava.simic@etf.rs sava.simic@gmail.com

  31. Clustering concepts • Hardverski paralelizam (2 nivoa rada): • sa CPU na pojedinačni sistem (procesor može da ubrza naš kod) • više sistema koji računarski problem izvršavaju distribuirano • Podela : • CPU level parallelism • System level parallelism sava.simic@etf.rs sava.simic@gmail.com

  32. Clustering concepts • Softverski paralelizam – sposobnost da se pronađu oblasti u sistemu koje se mogu podeliti na manje celine • Podela: • System-Level Middleware (Single System Image (SSI)) • Message Passing Primitives • Parallel Programming Using MPI • Application-Level Middleware sava.simic@etf.rs sava.simic@gmail.com

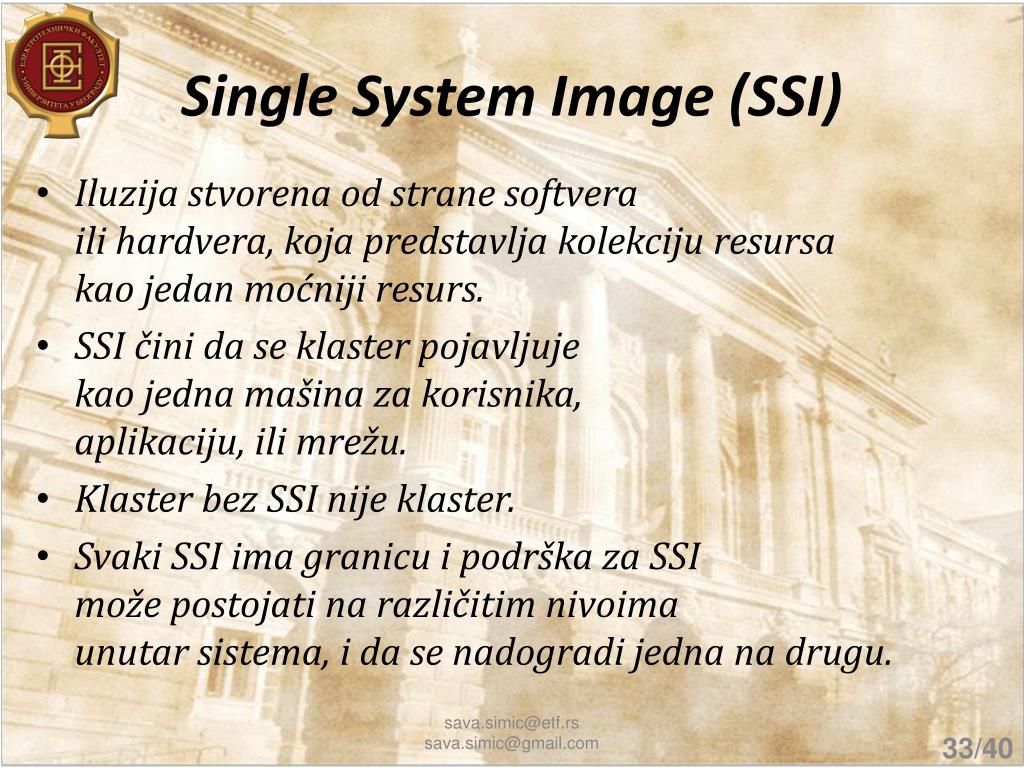

  33. Single System Image (SSI) • Iluzija stvorena od strane softvera ili hardvera, koja predstavlja kolekciju resursa kao jedan moćniji resurs. • SSI čini da se klaster pojavljuje kao jedna mašina za korisnika, aplikaciju, ili mrežu. • Klaster bez SSI nije klaster. • Svaki SSI ima granicu i podrška za SSI može postojati na različitim nivoima unutar sistema, i da se nadogradi jedna na drugu. sava.simic@etf.rs sava.simic@gmail.com

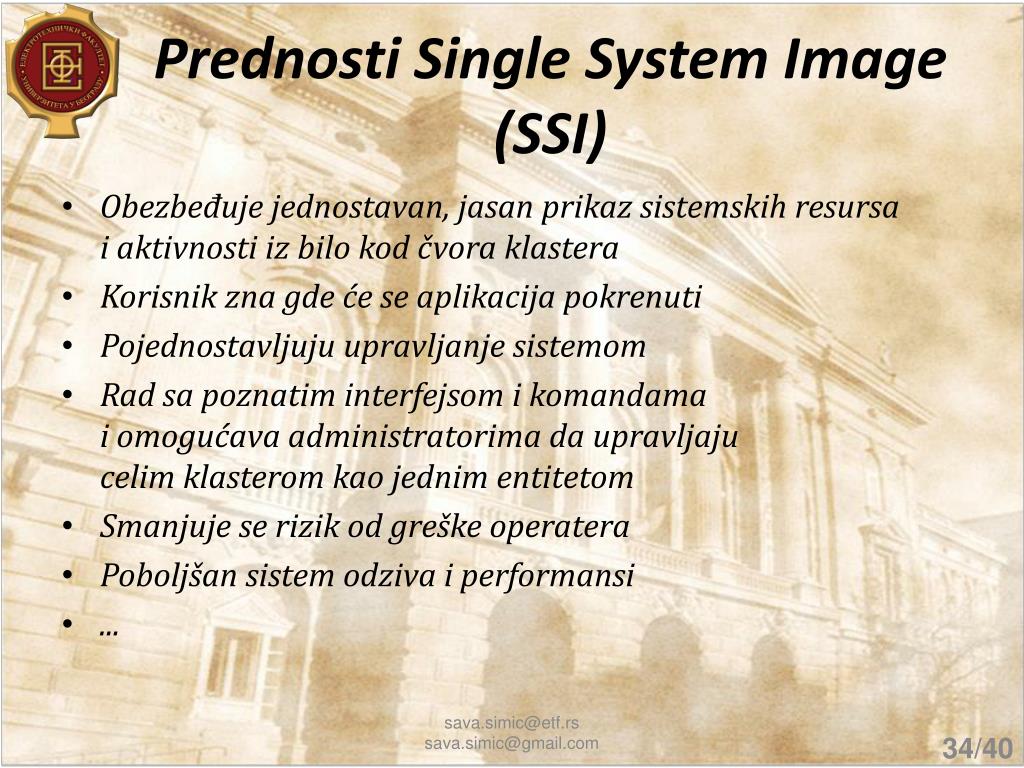

  34. Prednosti Single System Image (SSI) • Obezbeđuje jednostavan, jasan prikaz sistemskih resursa i aktivnosti iz bilo kod čvora klastera • Korisnik zna gde će se aplikacija pokrenuti • Pojednostavljuju upravljanje sistemom • Rad sa poznatim interfejsom i komandama i omogućava administratorima da upravljaju celim klasterom kao jednim entitetom • Smanjuje se rizik od greške operatera • Poboljšan sistem odziva i performansi • ... sava.simic@etf.rs sava.simic@gmail.com

  35. Scalability vs. Single Sistem Image sava.simic@etf.rs sava.simic@gmail.com

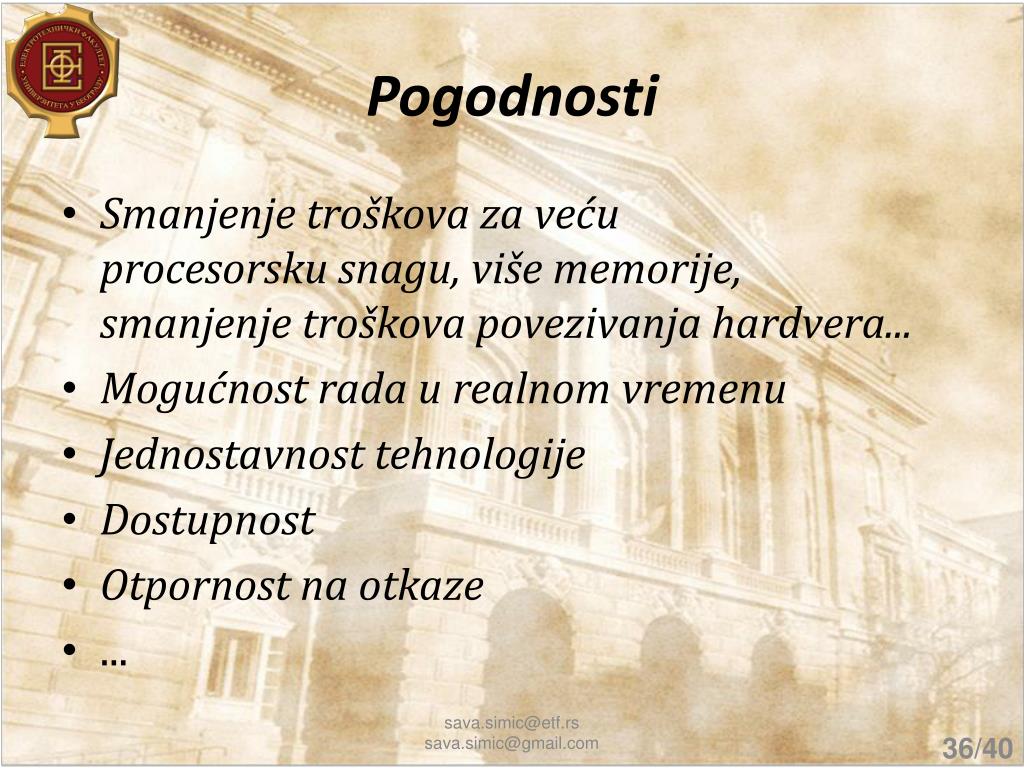

  36. Pogodnosti • Smanjenje troškova za veću procesorsku snagu, više memorije, smanjenje troškova povezivanja hardvera... • Mogućnost rada u realnom vremenu • Jednostavnost tehnologije • Dostupnost • Otpornost na otkaze • ... sava.simic@etf.rs sava.simic@gmail.com

  37. Ograničenja • Cluster Networking – povezivanje hardvera razlicite mrezne tehnologije • Cluster Sotware – pravljenje različitih verzija softveraza različite vrste sistema • Programming – naš kod će morati da bude napisan tako da podržava i najmanje moćni čvor u klasteru • Timing – pošto mašine imaju različite performanse naš kod će biti u različitom stadijumu izvršavanja na različitim čvorovima • Network Selection – veliki broj različitih topolologija mreže • Speed Selection sava.simic@etf.rs sava.simic@gmail.com

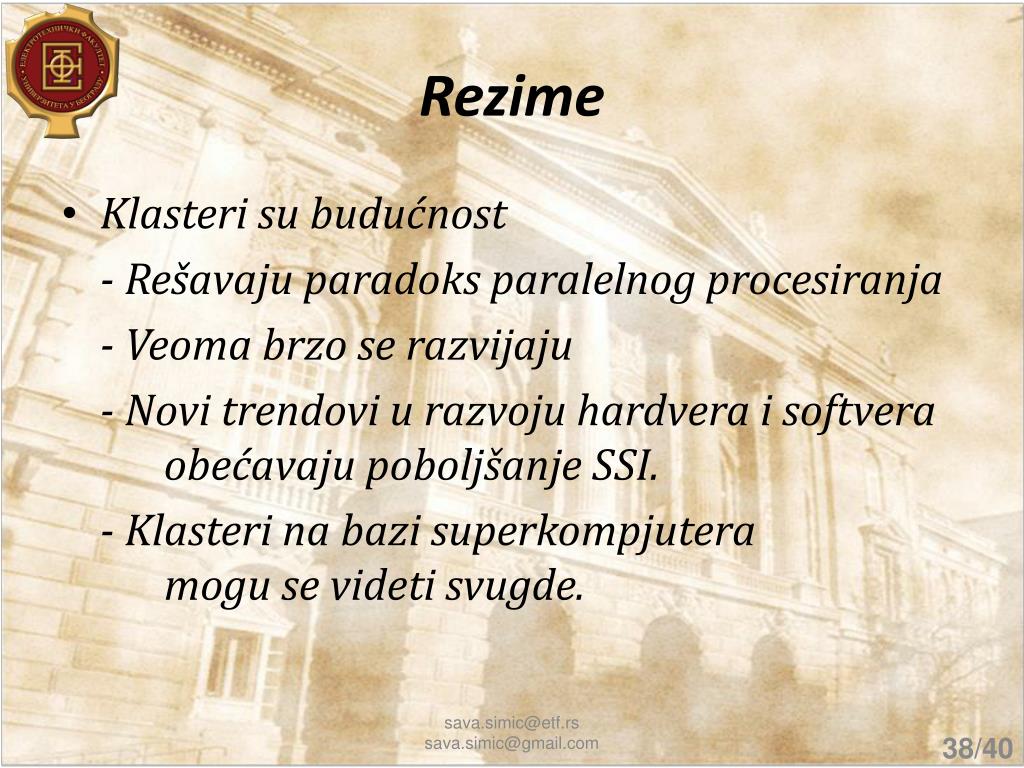

  38. Rezime • Klasteri su budućnost - Rešavaju paradoks paralelnog procesiranja - Veoma brzo se razvijaju - Novi trendovi u razvoju hardvera i softvera obećavaju poboljšanje SSI. - Klasteri na bazi superkompjutera mogu se videti svugde. sava.simic@etf.rs sava.simic@gmail.com

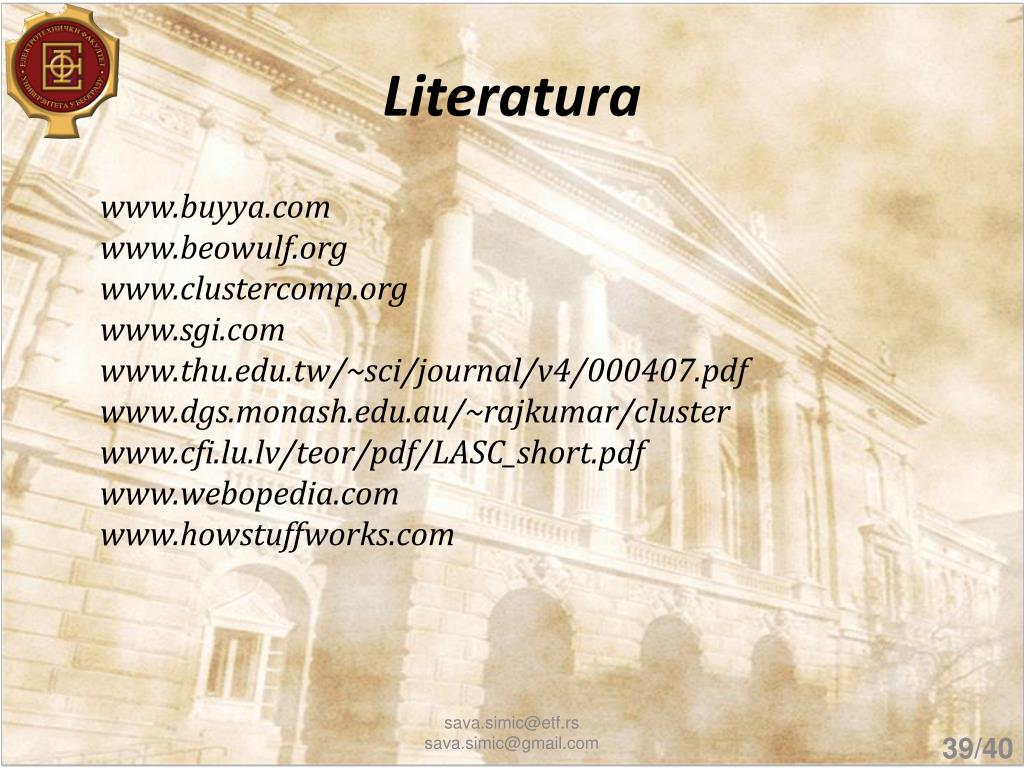

  39. Literatura www.buyya.comwww.beowulf.orgwww.clustercomp.orgwww.sgi.comwww.thu.edu.tw/~sci/journal/v4/000407.pdfwww.dgs.monash.edu.au/~rajkumar/clusterwww.cfi.lu.lv/teor/pdf/LASC_short.pdfwww.webopedia.comwww.howstuffworks.com sava.simic@etf.rs sava.simic@gmail.com

  40. Pitanja Q&A sava.simic@etf.rs sava.simic@gmail.com
