  1. Le Powerball Travaux pratiques encadrés Lepot Alex Perrin Eugénie Voegel thomas Première S Si

  2. Problématiques : • Quel est le principe de fonctionnement du Gyroscope ? • Le Powerball utilise le principe du Gyroscope. Comment affiche t’on la vitesse de rotation du rotor interne ?

  3. Sommaire : I) Le Powerball  II) Le Gyroscope  III) Affichage

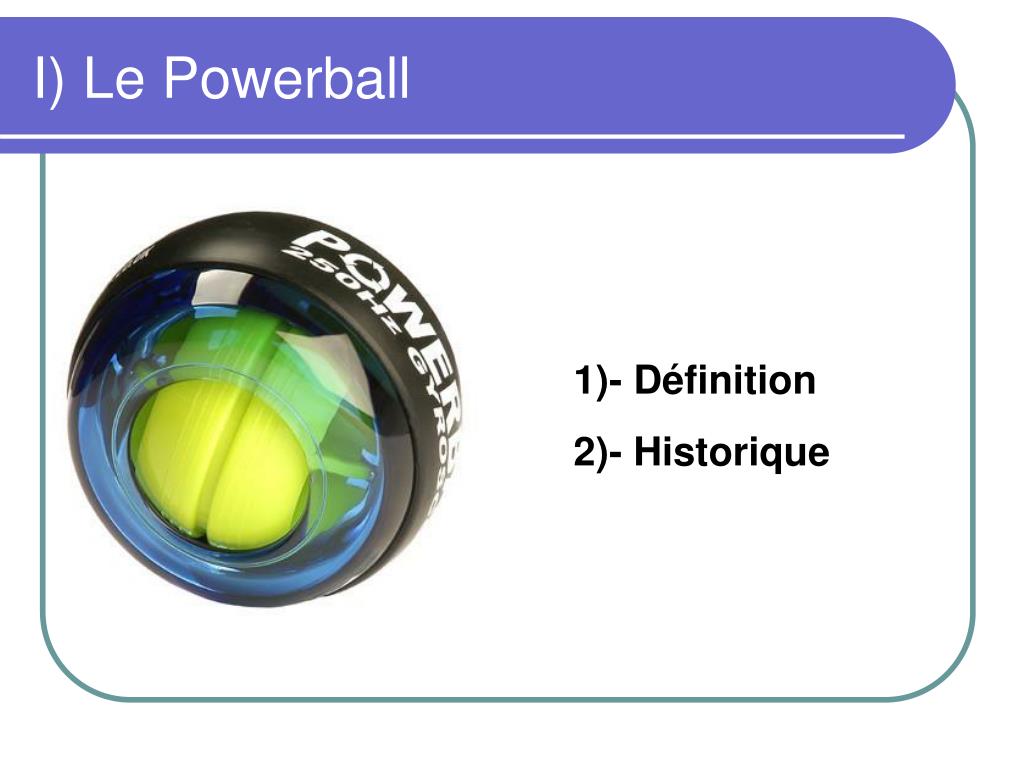

  4. I) Le Powerball 1)- Définition 2)- Historique

  5. 1)Définition Boîtier Afficheur Rotor

  6. Utilisation du Powerball : Entraînement sportifs, musiciens …

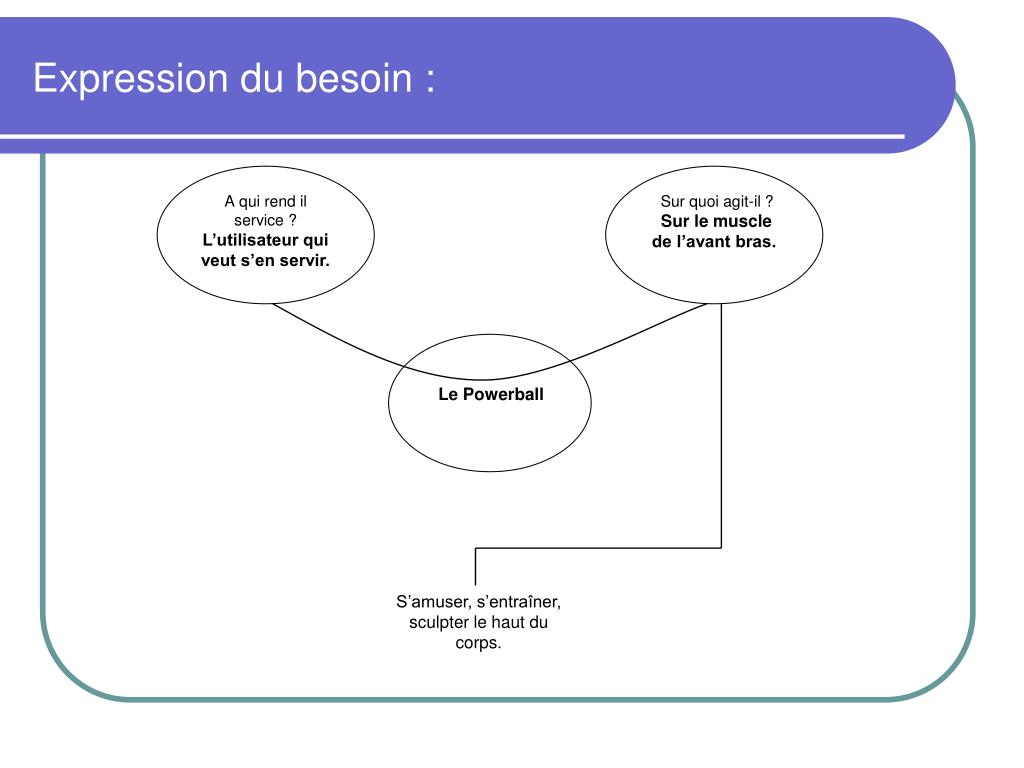

  7. A qui rend il service ? L’utilisateur qui veut s’en servir. Sur quoi agit-il ? Sur le muscle de l’avant bras. Le Powerball Expression du besoin : S’amuser, s’entraîner, sculpter le haut du corps.

  8. Taille et ceinture

  9. Muscler Muscle du bras Faible Muscle du bras  Retravaillé Powerball Description fonctionnel :

  10. 2) historique

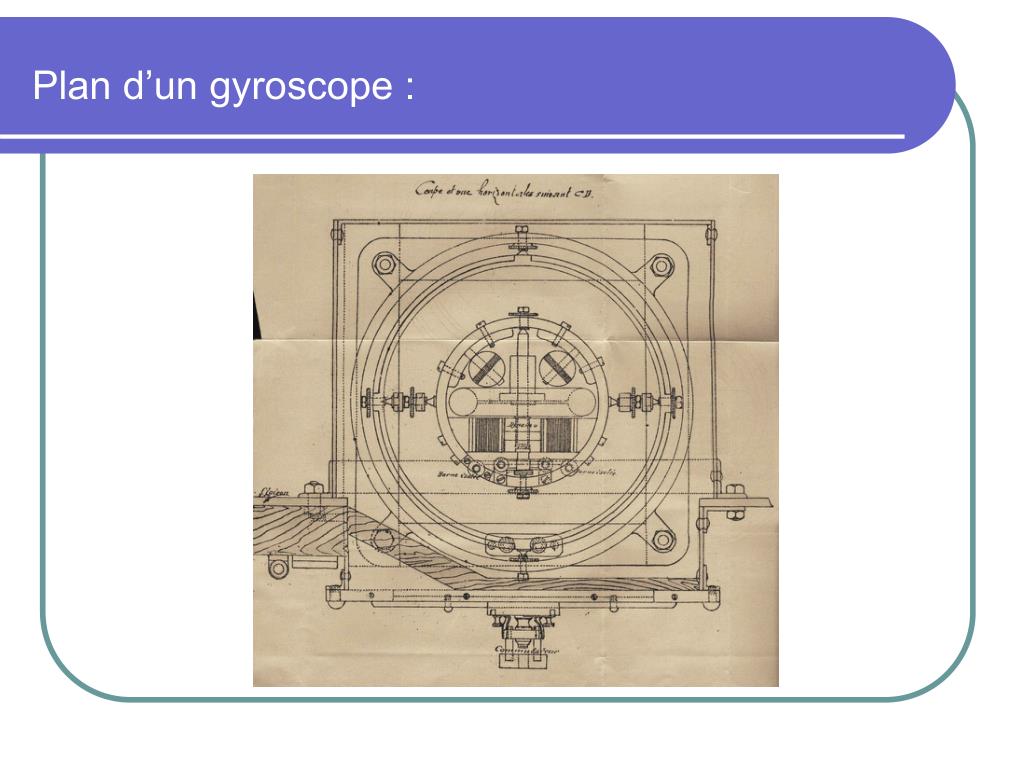

  11. Plan d’un gyroscope :

  12. LE GYROSCOPE Définition Plus de précision Dans quel but?

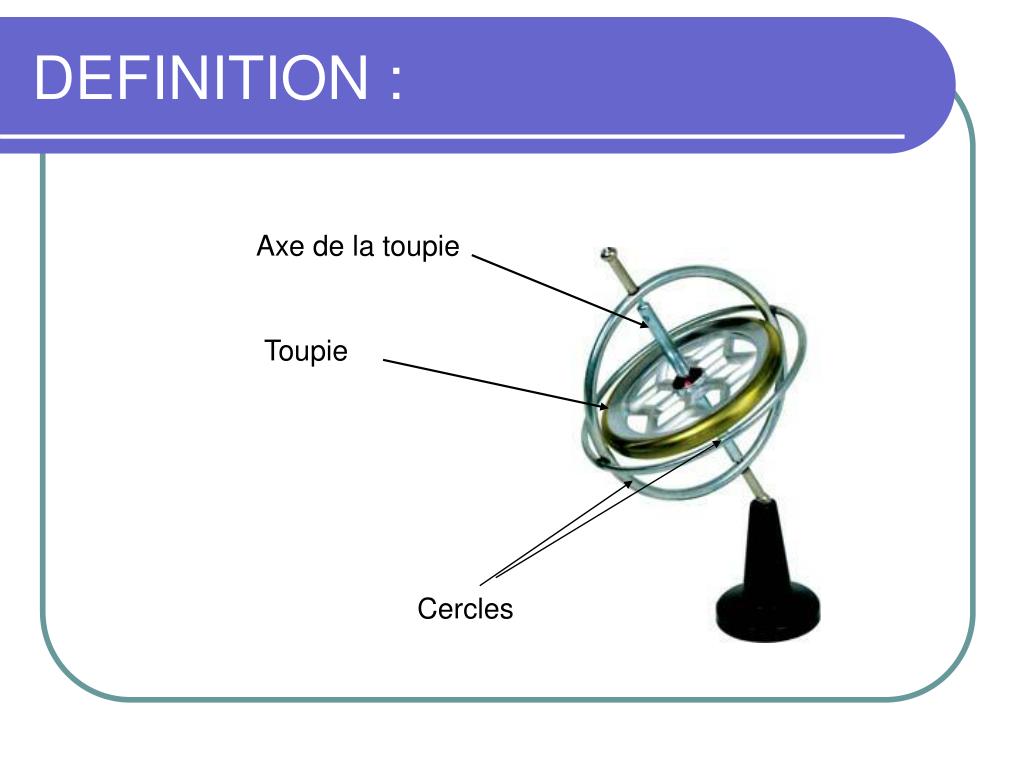

  13. DEFINITION : Axe de la toupie Toupie Cercles

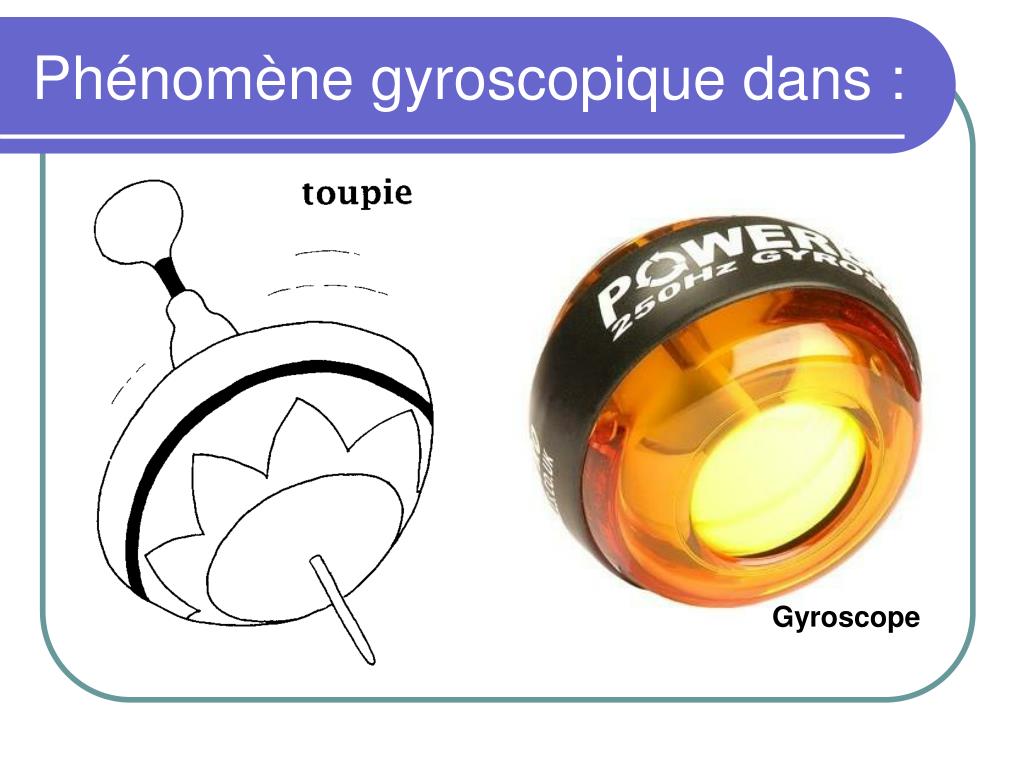

  14. Phénomène gyroscopique dans : Gyroscope

  15. INERTIE GYROSCOPIQUE Exemple de force d'inertie

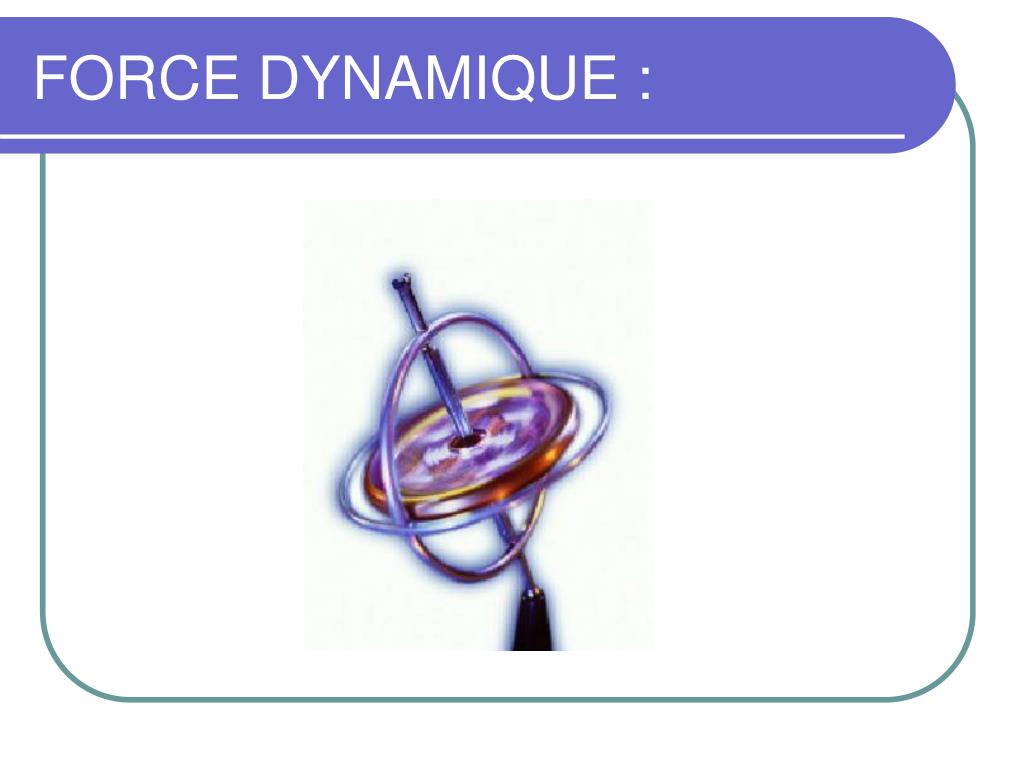

  16. FORCE DYNAMIQUE :

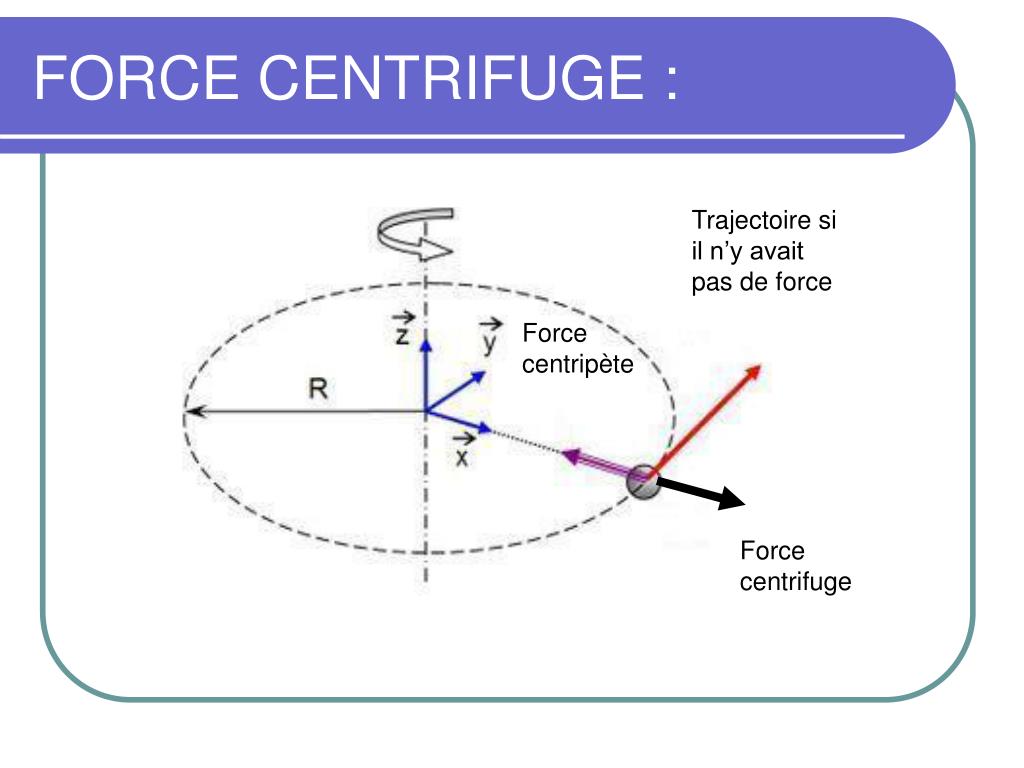

  17. FORCE CENTRIFUGE : Trajectoire si il n’y avait pas de force Force centripète Force centrifuge

  18. APPLICATION DU GYROSCOPE Aviation Missiles Fusée Sous marin

  19. III) Affichage Vitesse de rotation, relation entre le rotor et l’affichage

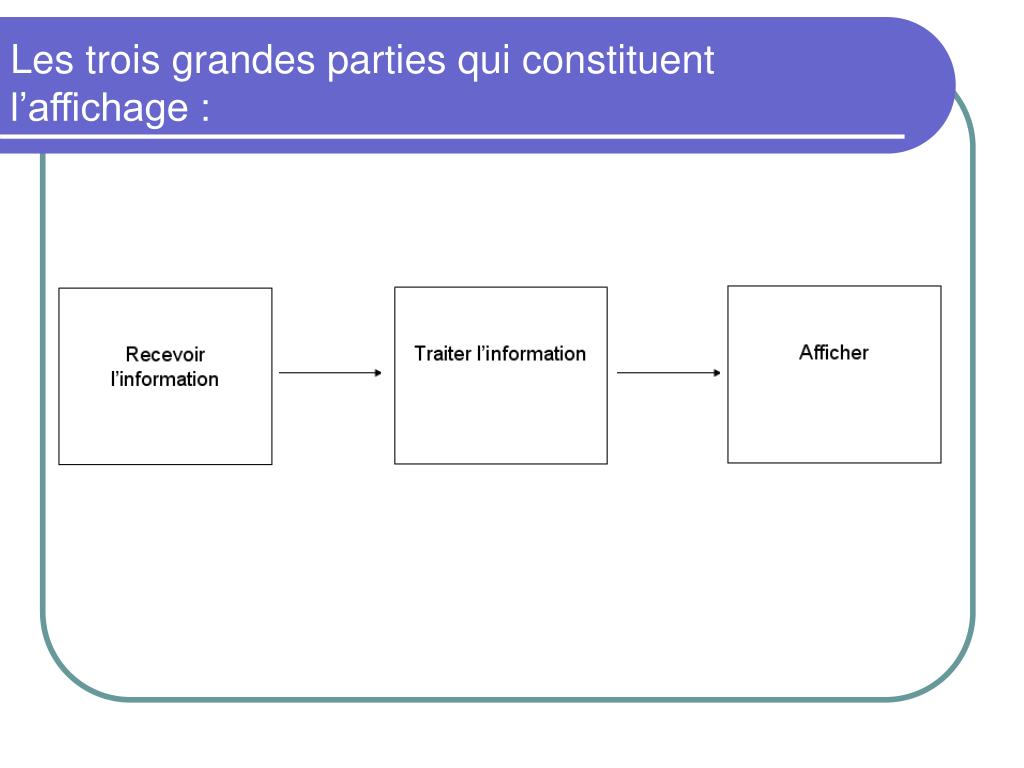

  20. Les trois grandes parties qui constituent l’affichage :

  21. Première partie : Recevoir l’information

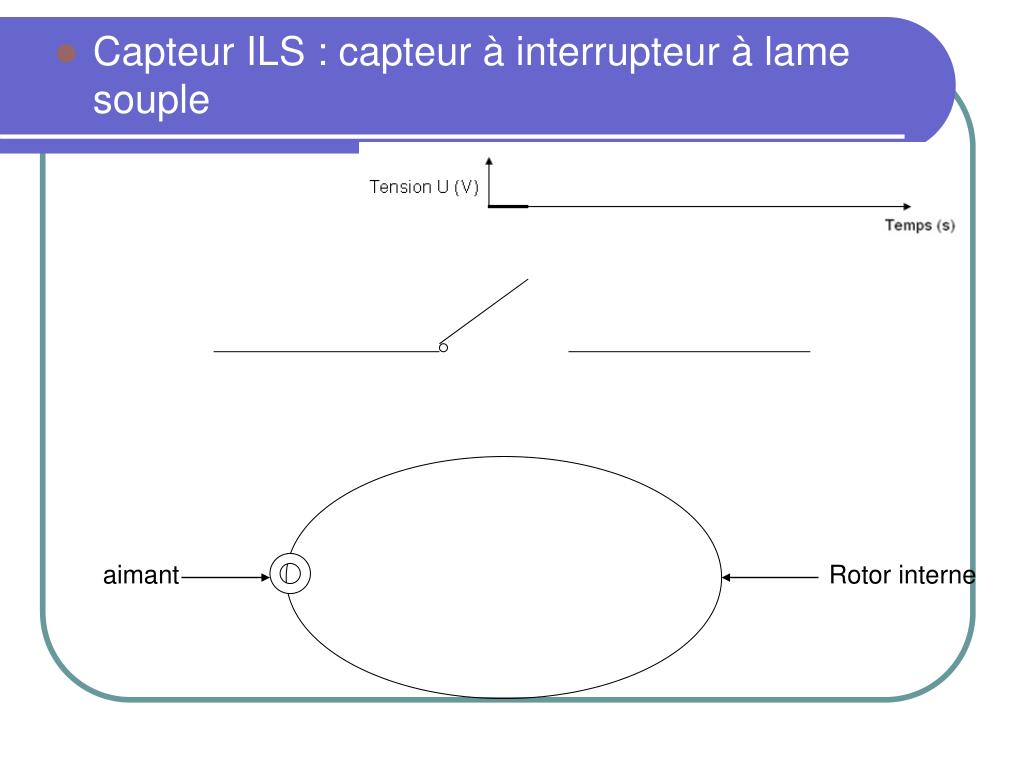

  22. Capteur ILS : capteur à interrupteur à lame souple aimant Rotor interne

  23. Capteur ILS : capteur à interrupteur à lame souple Rotor interne

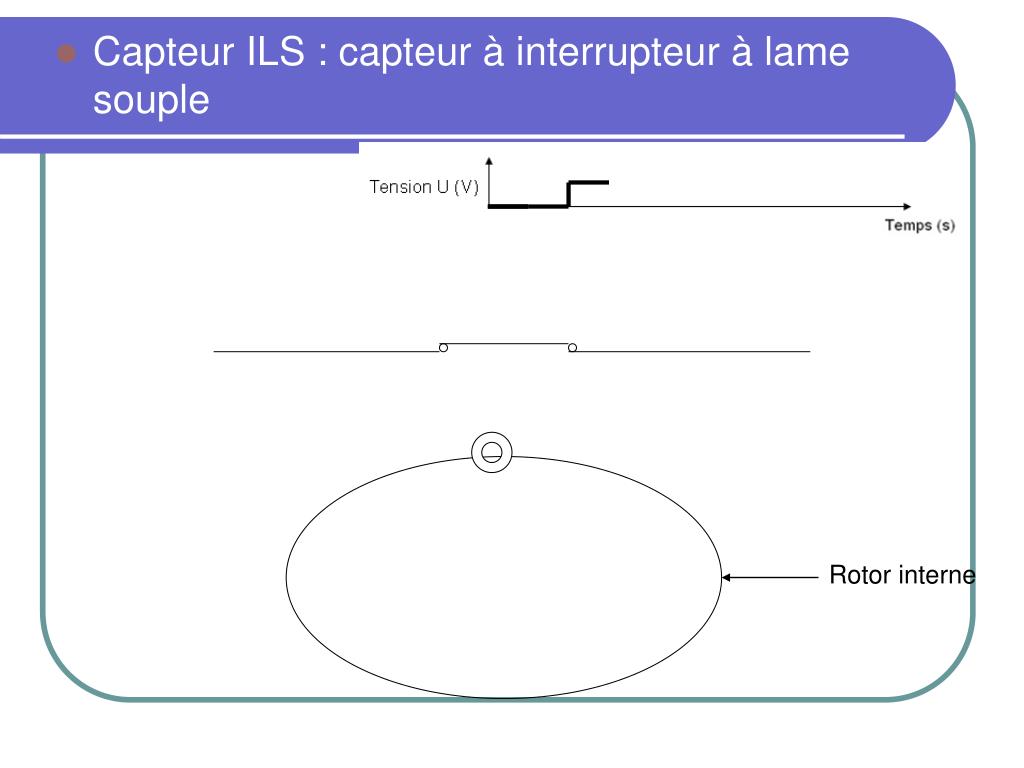

  24. Capteur ILS : capteur à interrupteur à lame souple Rotor interne

  25. Capteur ILS : capteur à interrupteur à lame souple Rotor interne

  26. Capteur ILS : capteur à interrupteur à lame souple Rotor interne

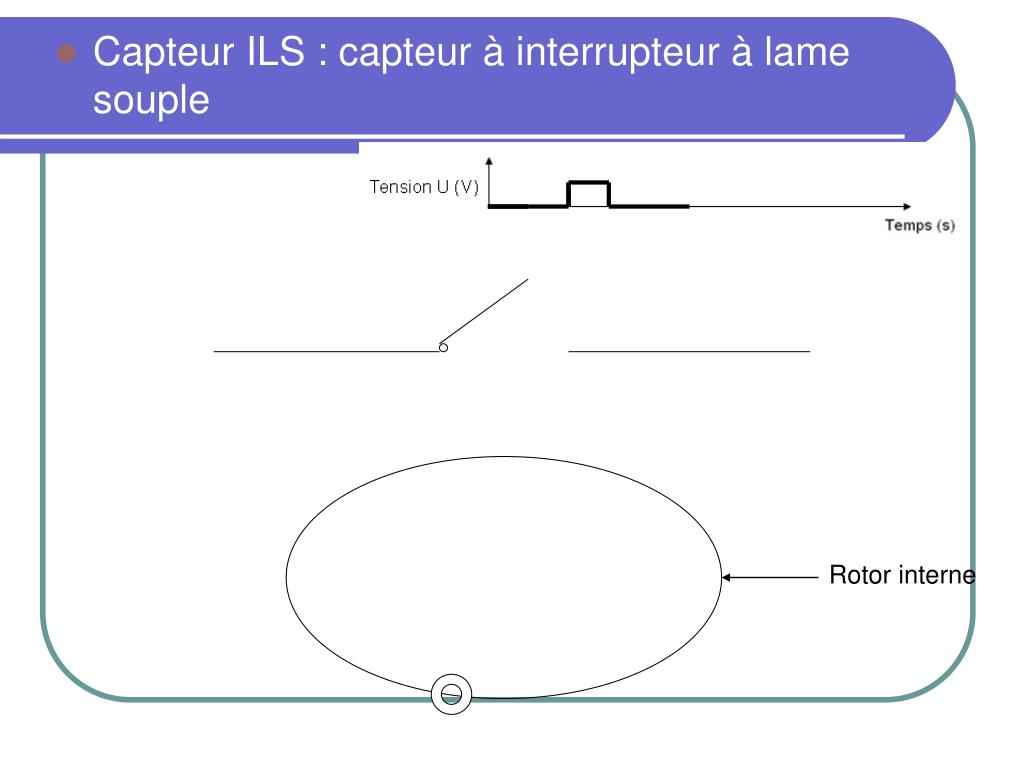

  27. Capteur ILS : capteur à interrupteur à lame souple Rotor interne

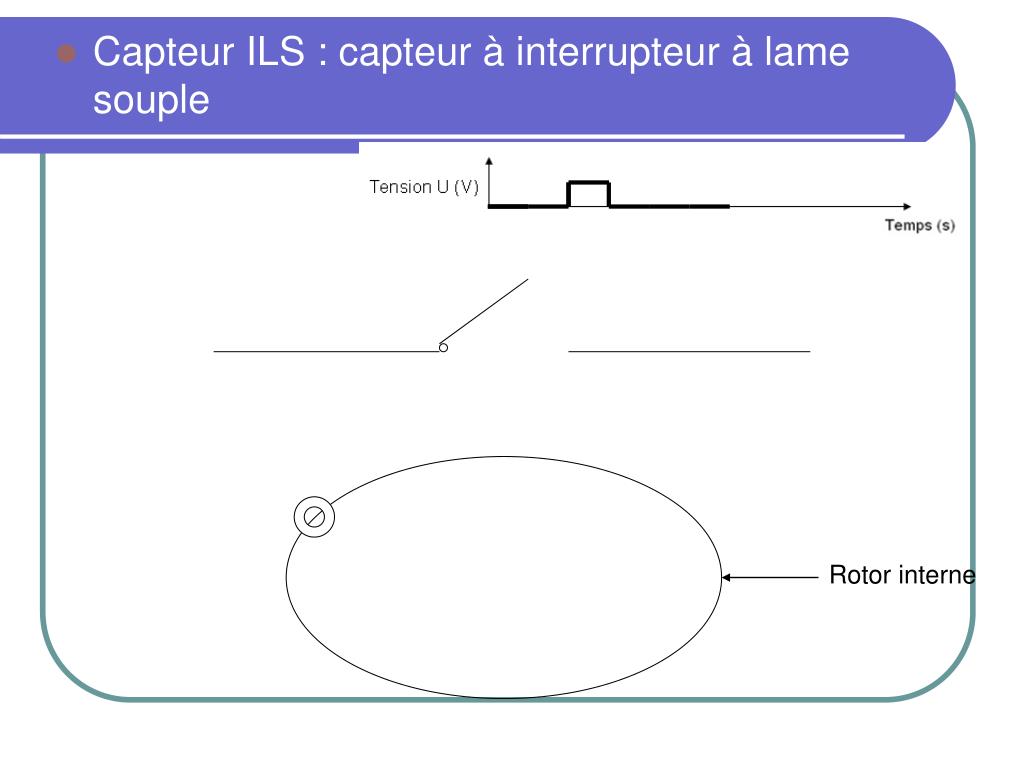

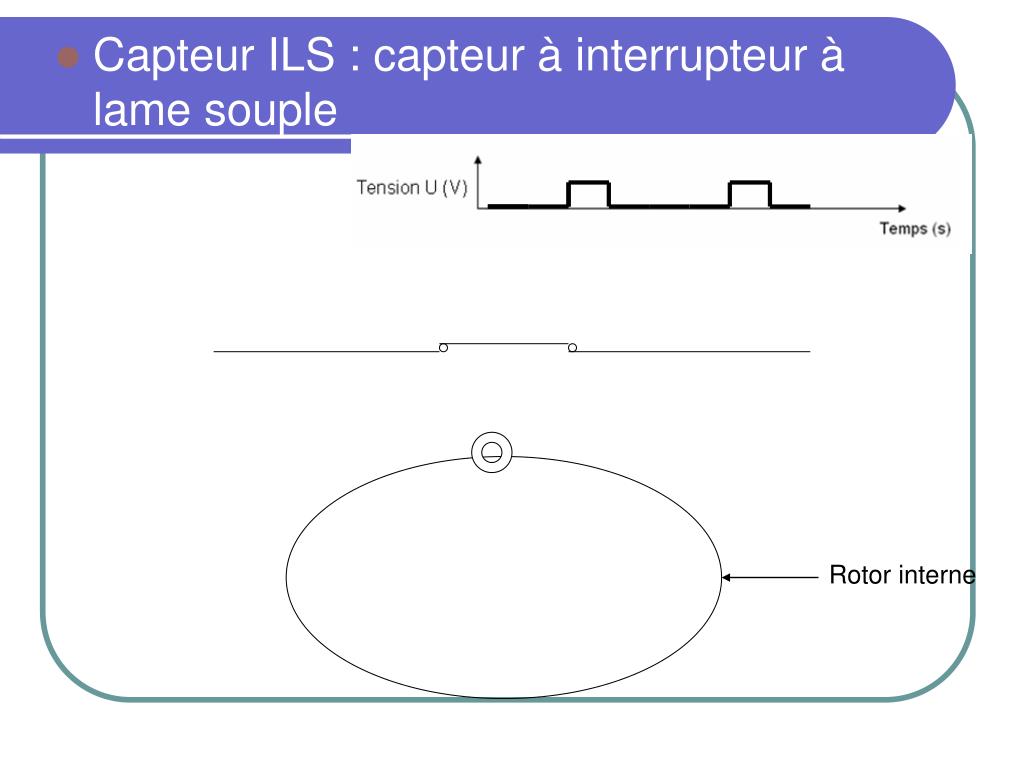

  28. Capteur ILS : capteur à interrupteur à lame souple Rotor interne

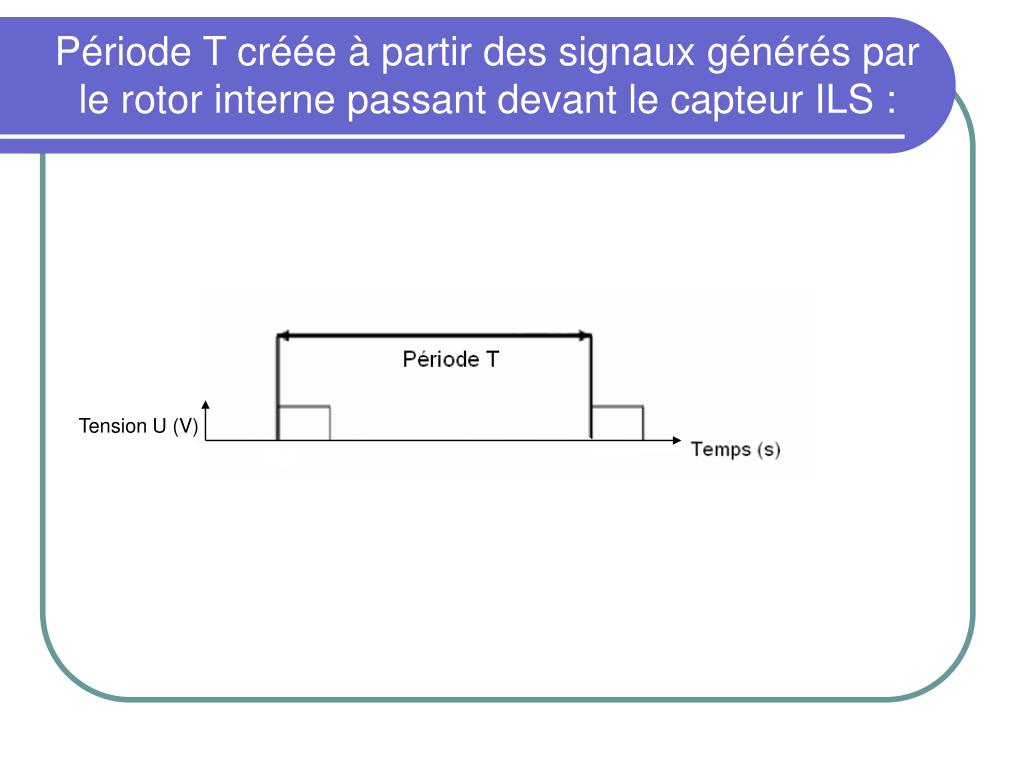

  29. Période T créée à partir des signaux générés par le rotor interne passant devant le capteur ILS : Tension U (V)

  30. Deuxième partie : Traiter l’information

  31. Période T avec la référence du quartz : Période T Tension U (V) T = 0.020 x 9 = 0.18 s Signal périodique fixe Tension U (V) 20 ms 20 x 9 = T

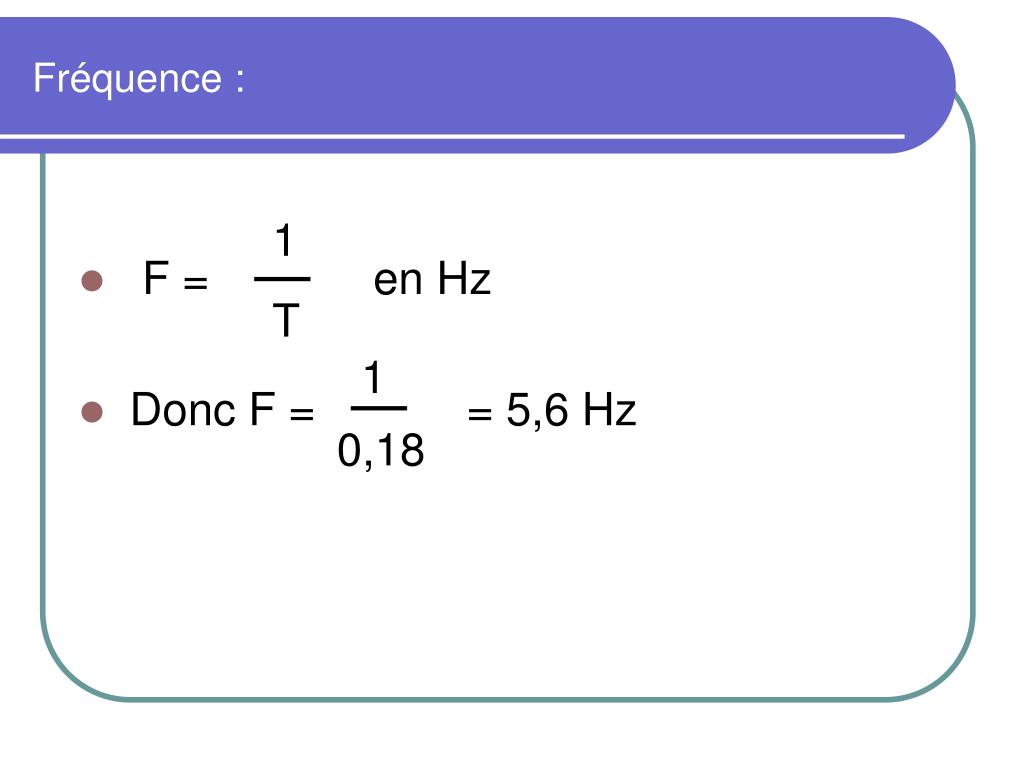

  32. Fréquence : • F = en Hz • Donc F = = 5,6 Hz 1 T 1 0,18

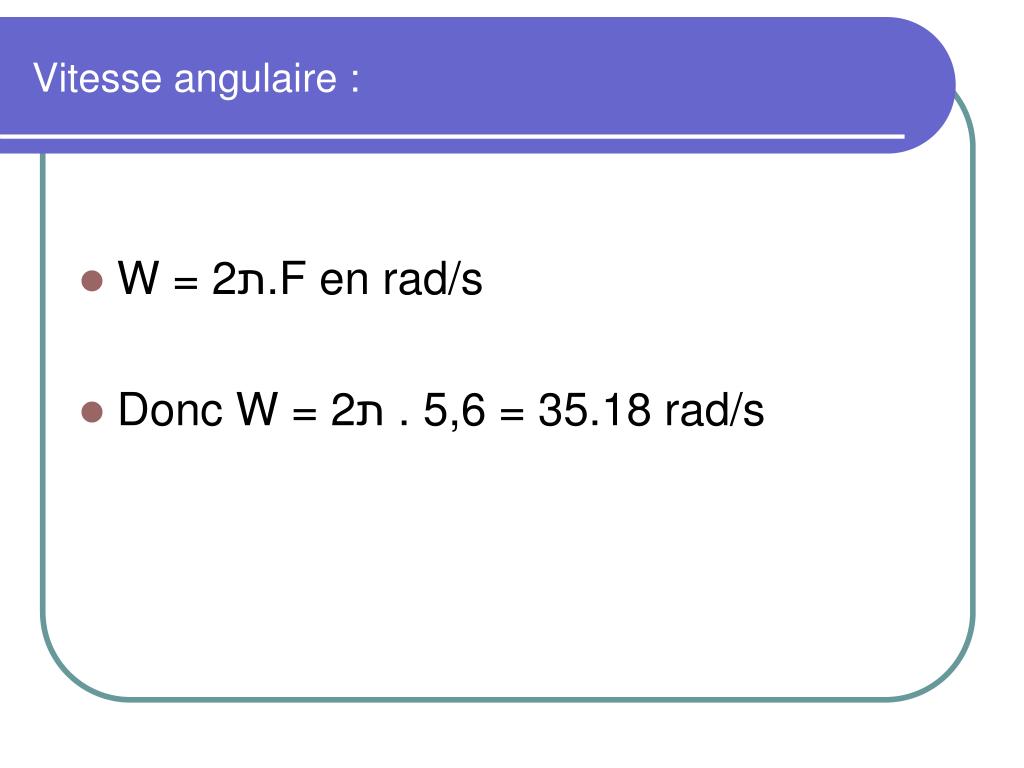

  33. Vitesse angulaire : • W = 2ת.F en rad/s • Donc W = 2ת . 5,6 = 35.18 rad/s

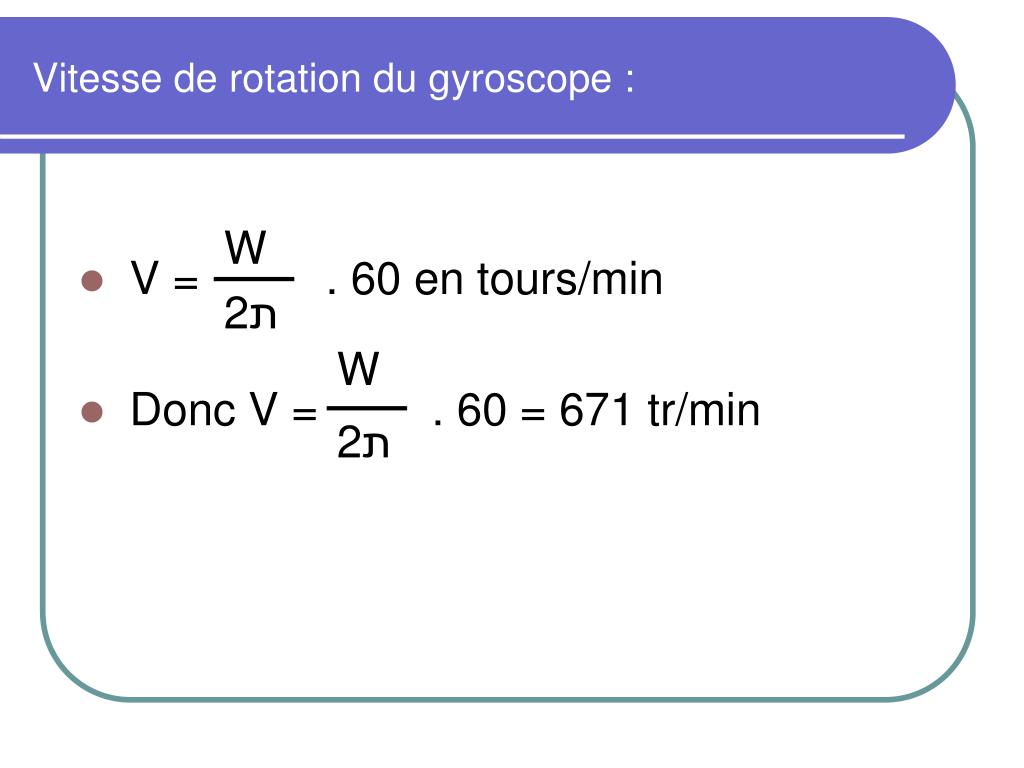

  34. Vitesse de rotation du gyroscope : • V = . 60 en tours/min • Donc V = . 60 = 671 tr/min W 2ת W 2ת

  35. Troisième partie : Afficher

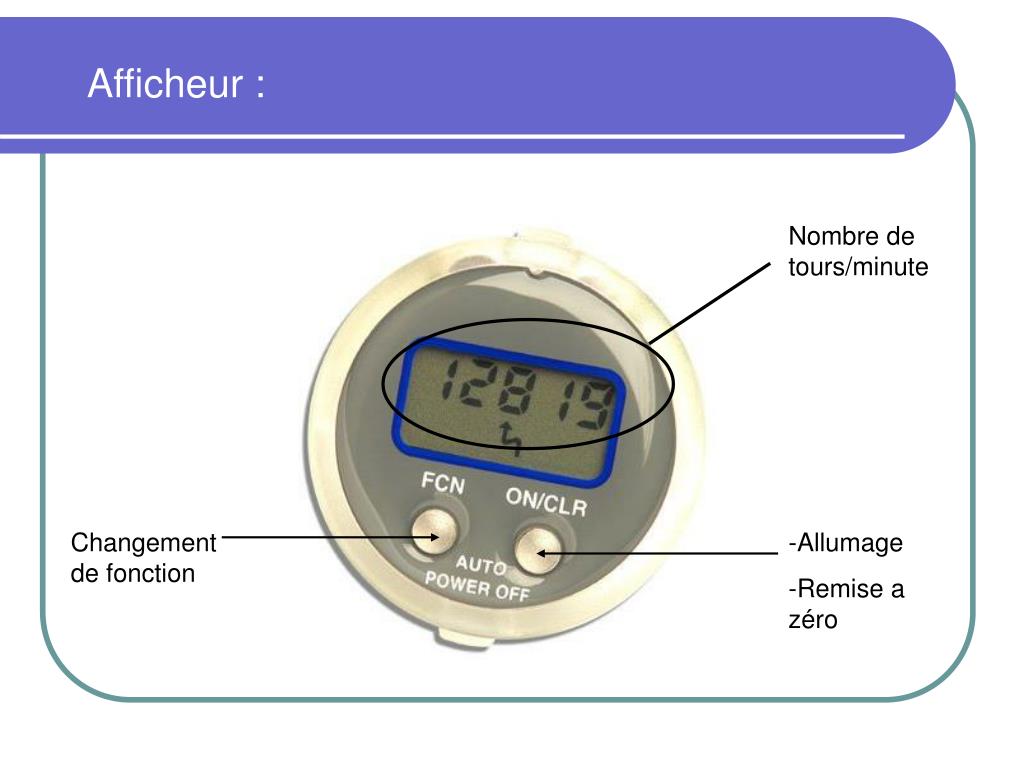

  36. Afficheur : Nombre de tours/minute Changement de fonction -Allumage -Remise a zéro
