  1. LTE: RRC and PDCP

  2. RRC and PDCP

  3. PDCP • Контрольная информация (SRB1, SRB2) • Защита от подмены (контроль целостности) • Шифрование/Дешифрование – AES • Детектирование дубликатов • Пользовательская информация (DRB1, …) • Сжатие/Восстановление заголовков – ROHC • Шифрование/Дешифрование – AES • Детектирование дубликатов

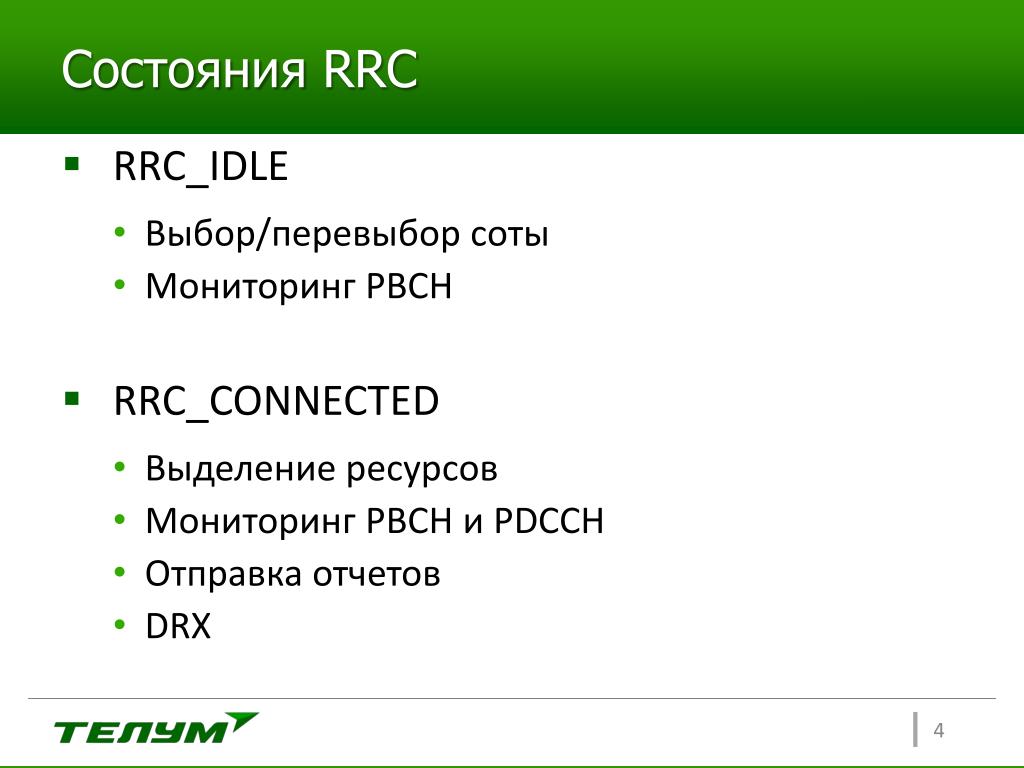

  4. Состояния RRC • RRC_IDLE • Выбор/перевыбор соты • Мониторинг PBCH • RRC_CONNECTED • Выделение ресурсов • Мониторинг PBCH и PDCCH • Отправка отчетов • DRX

  5. Функции RRC • “Контроль UE в состоянии RRC_CONNECTED” • System information (AS, NAS) • RRC connection control • Security • EMR of Radio Bearers • QoSmanagment • Inter-RAT mobility • Measurement configuration, reporting • Paging

  6. I - System Information • Master Information Block (36.331) • Downlink bandwidth • PHICH configuration • System frame number • Number of Tx antenna • System Information Block I (36.331) • SIB scheduling list • PLMN ID • Tracking Area Code • Cell barring (36.304) • Cell selection parameters • Frequency band • Change count

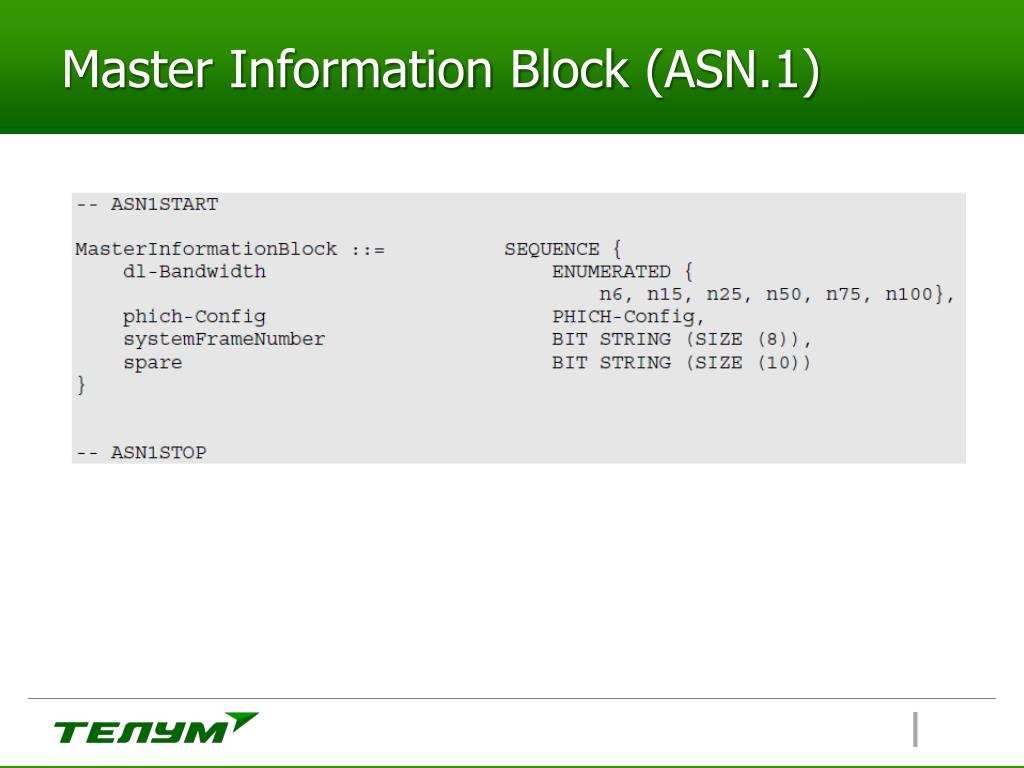

  7. Master Information Block (ASN.1)

  8. MIB Subelements PHICH-Config information element Channel bandwidth

  9. System Information Blocks

  10. Периодичность SI • Окно SI = 10субкадров • Как объявить об изменении конфигурации?

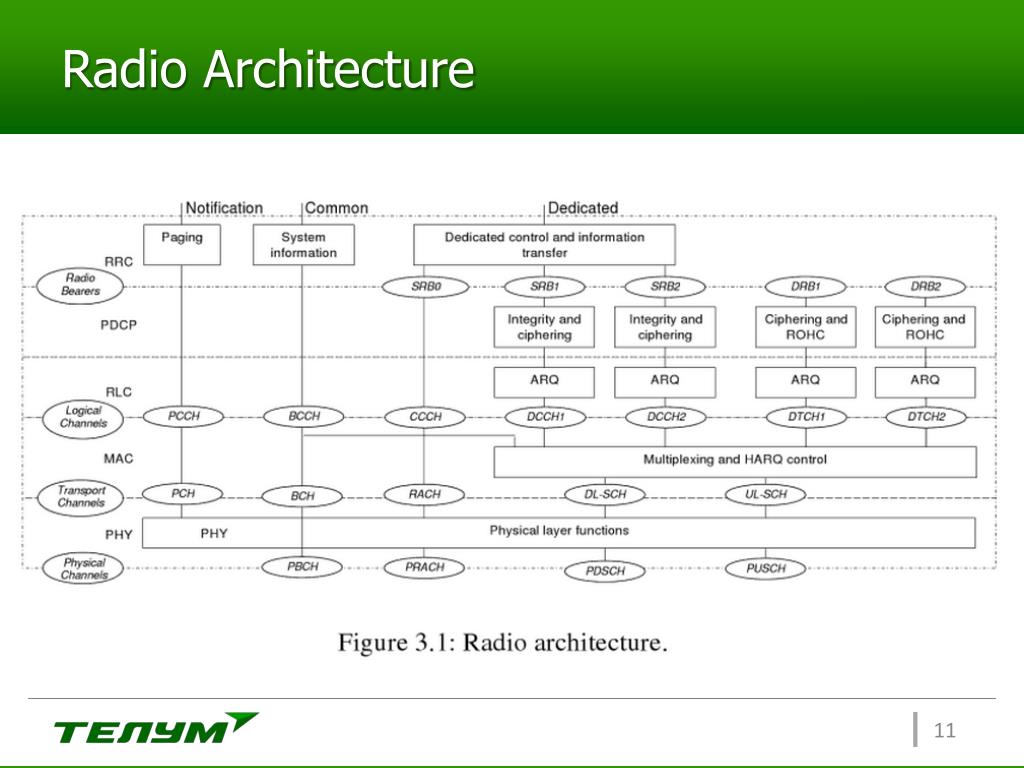

  11. Radio Architecture

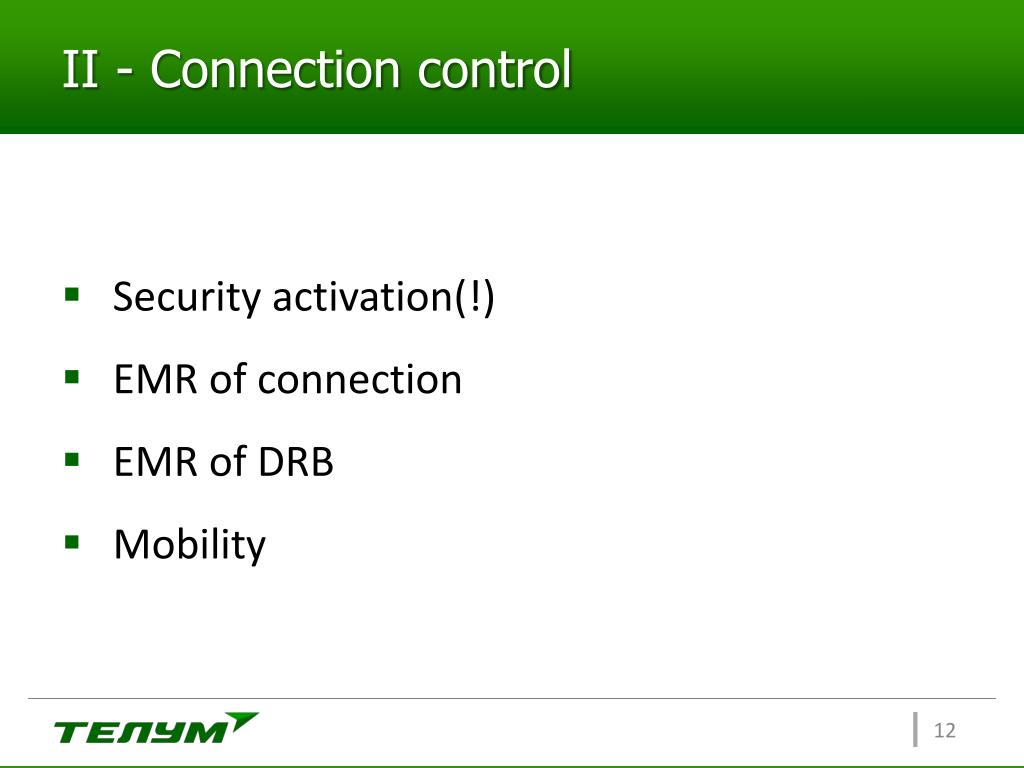

  12. II - Connection control • Security activation(!) • EMR of connection • EMR of DRB • Mobility

  13. Connection Control - Security • Ciphering: SRB1, SRB2, DRBs • Integrity protection: SRBs • Аутентификация на KASME в MME • Где взять KASME ? • KeNB -> 3 ключа • Совместимость с GERAN, UTRAN? • Можно ли отключить защиту?

  14. RRC connection, minimal requirements • SRB1, initial uplink NAS trigger -> S1, SRB2, DRB1 • EMM = EPS Mobility Management • ECM = EPS Connection Management

  15. Установление соединения

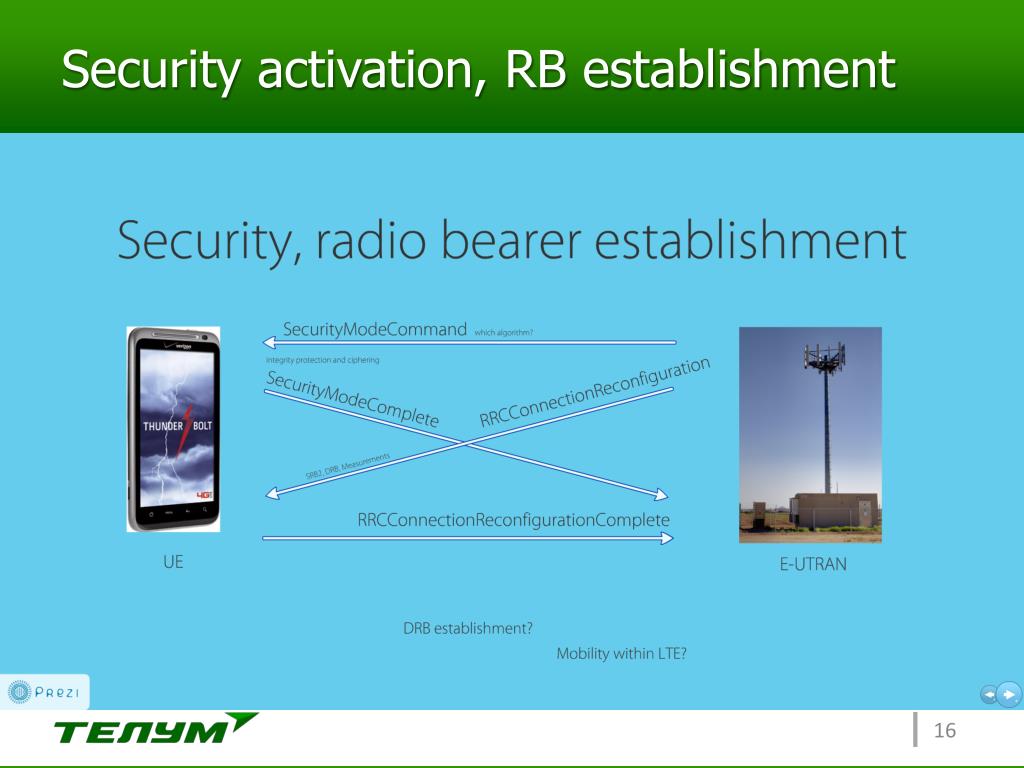

  16. Security activation, RB establishment

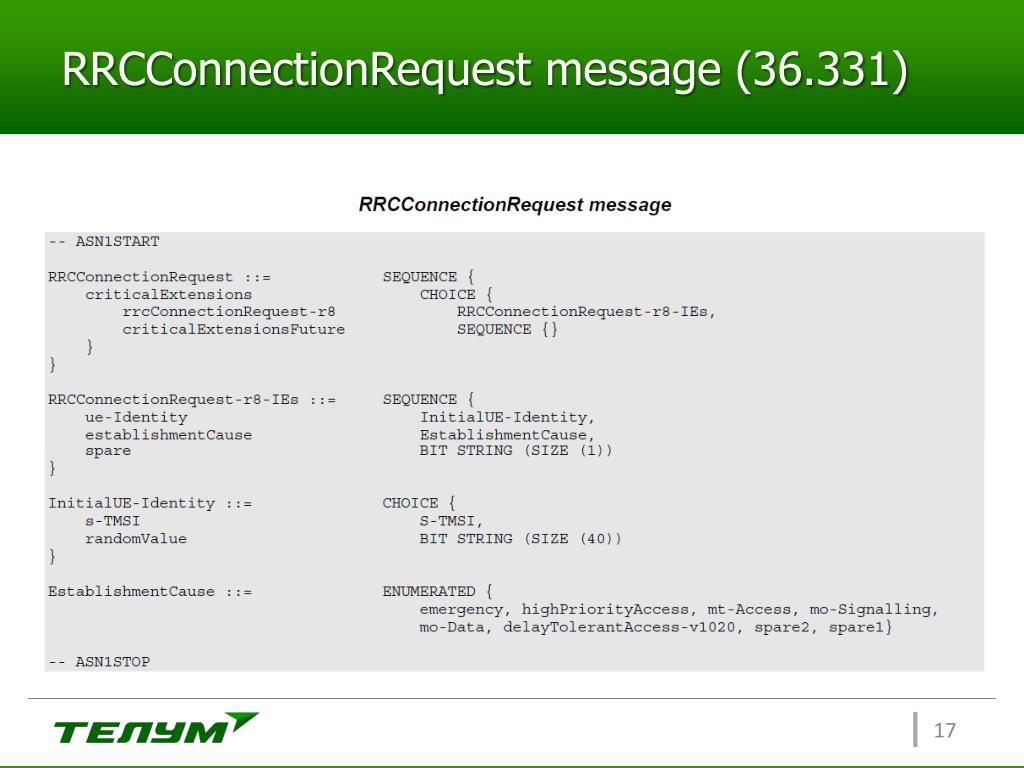

  17. RRCConnectionRequest message (36.331)

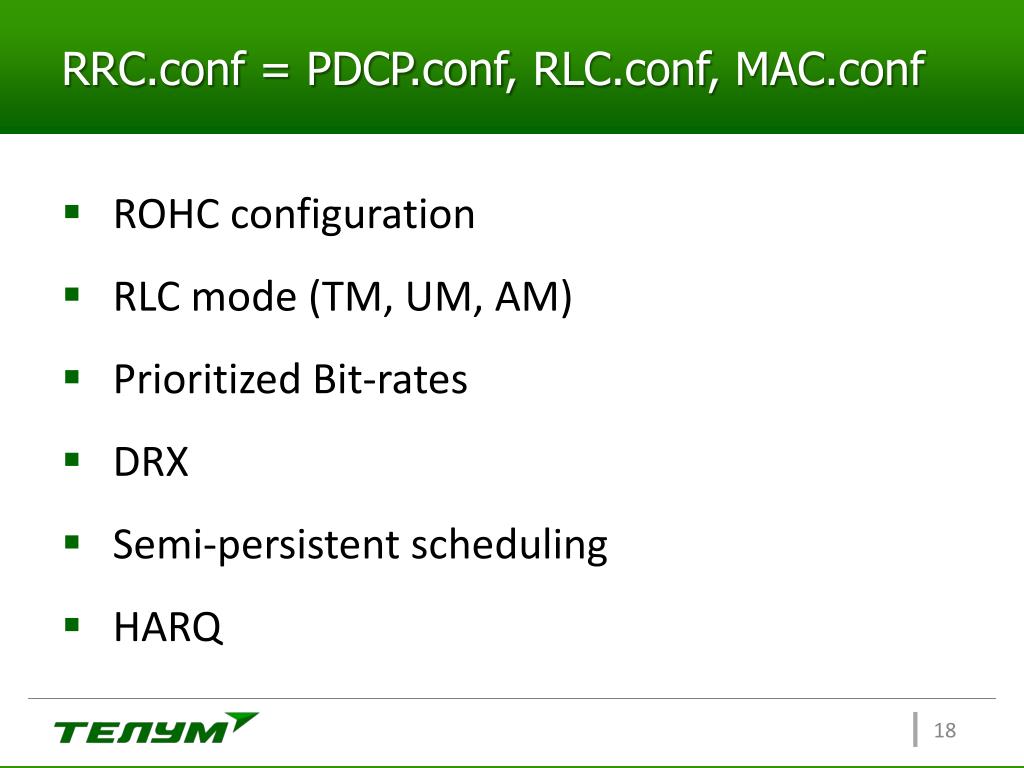

  18. RRC.conf = PDCP.conf, RLC.conf, MAC.conf • ROHC configuration • RLC mode (TM, UM, AM) • Prioritized Bit-rates • DRX • Semi-persistent scheduling • HARQ

  19. III Mobility control • RRC_IDLE -> cell reselection • radio link quality • frequency priorities (SI) • white/black lists • RRC_CONNECTED -> handover • Сценарии • Общие сетевые ресурсы • Региональные границы • Частное развертывание • Меняющиеся RR и плотность абонентов • Проблемы • Пинг-понг • Дом престарелых

  20. Mobility in RRC_CONNECTED • Blind handover • Hard handover • Forward handover • Asynchronous handover

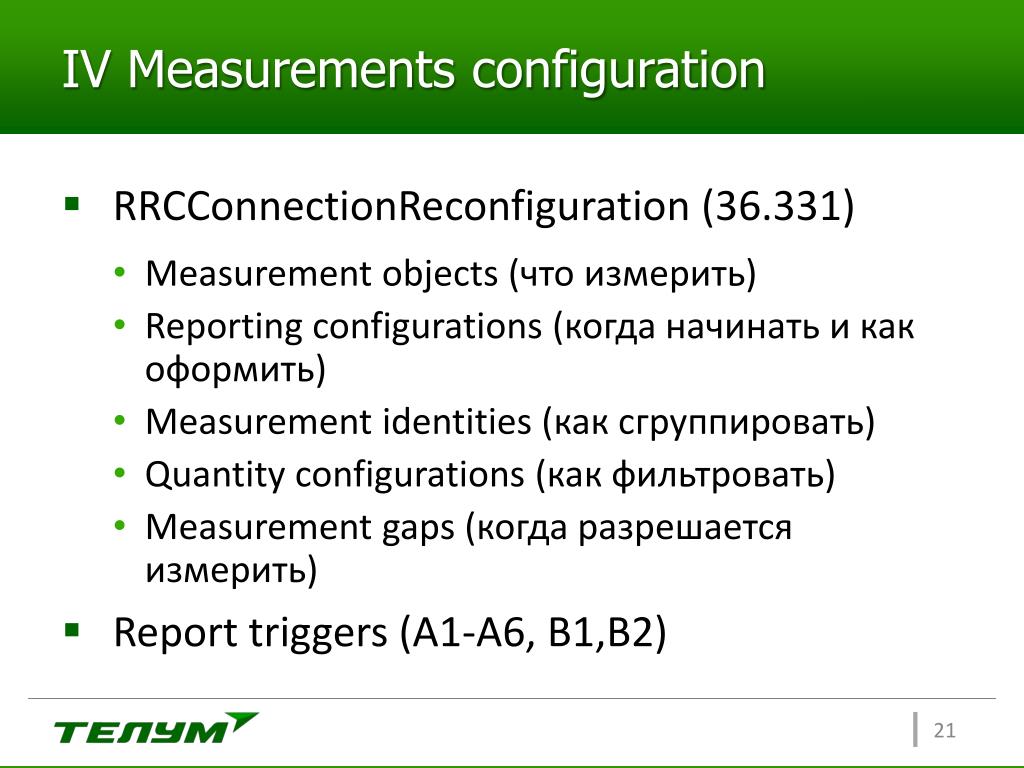

  21. IV Measurements configuration • RRCConnectionReconfiguration (36.331) • Measurement objects (что измерить) • Reporting configurations (когда начинать и как оформить) • Measurement identities (как сгруппировать) • Quantity configurations (как фильтровать) • Measurement gaps (когда разрешается измерить) • Report triggers (A1-A6, B1,B2)

  22. СПАСИБО
