Presentation Transcript

  1. NATConfigurationForZyXELADSL Wireless Router [AD-14-TB-34-02-93]

  2. ابتدا IP از رنج 192.168.1.x را بر روی کارت شبکه تنظیم نمایید.

  3. سپس صفحه مودم را با IP192.168.1.1 ، باز نمایید.passwordرا وارد کرده و Login را می زنیم. گزینه دوم یعنی Go to Advanced setup را زده و Apply می کنیم و وارد صفحه status می شویم.

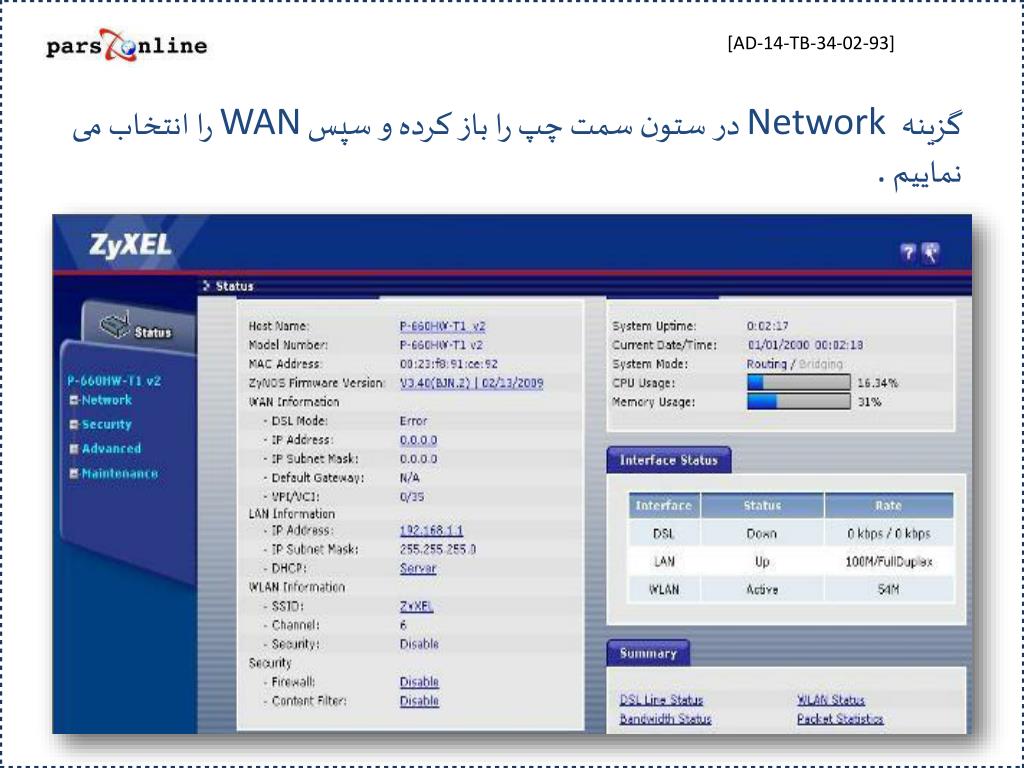

  4. گزینه Network در ستون سمت چپ را باز کرده و سپس WAN را انتخاب می نماییم .

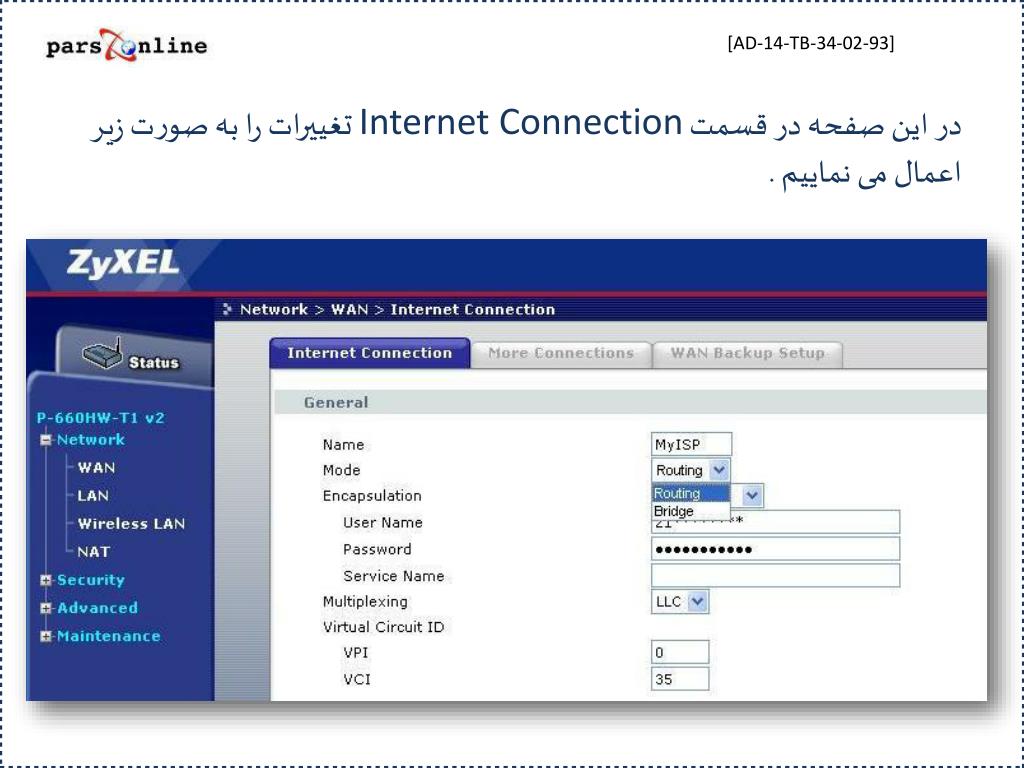

  5. در این صفحه در قسمت Internet Connection تغییرات را به صورت زیر اعمال می نماییم .

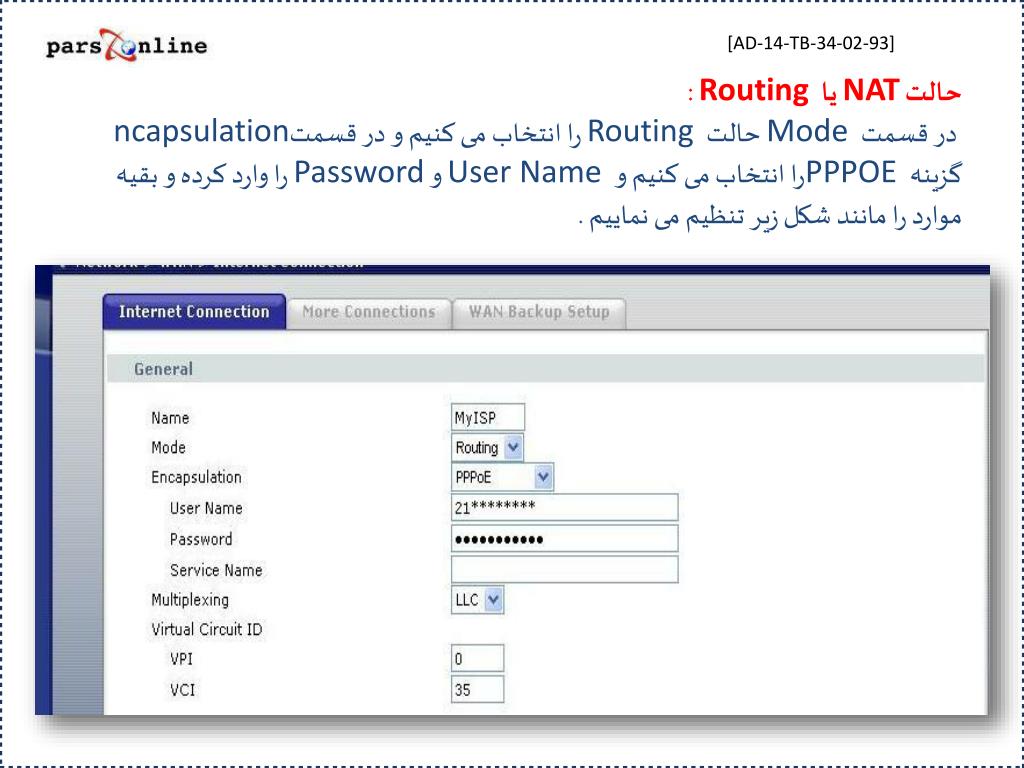

  6. حالت NAT یا Routing : در قسمت Mode حالت Routing را انتخاب می کنیم و در قسمتncapsulation گزینه PPPOE را انتخاب می کنیم و User Name و Password را وارد کرده و بقیه موارد را مانند شکل زیر تنظیم می نماییم .

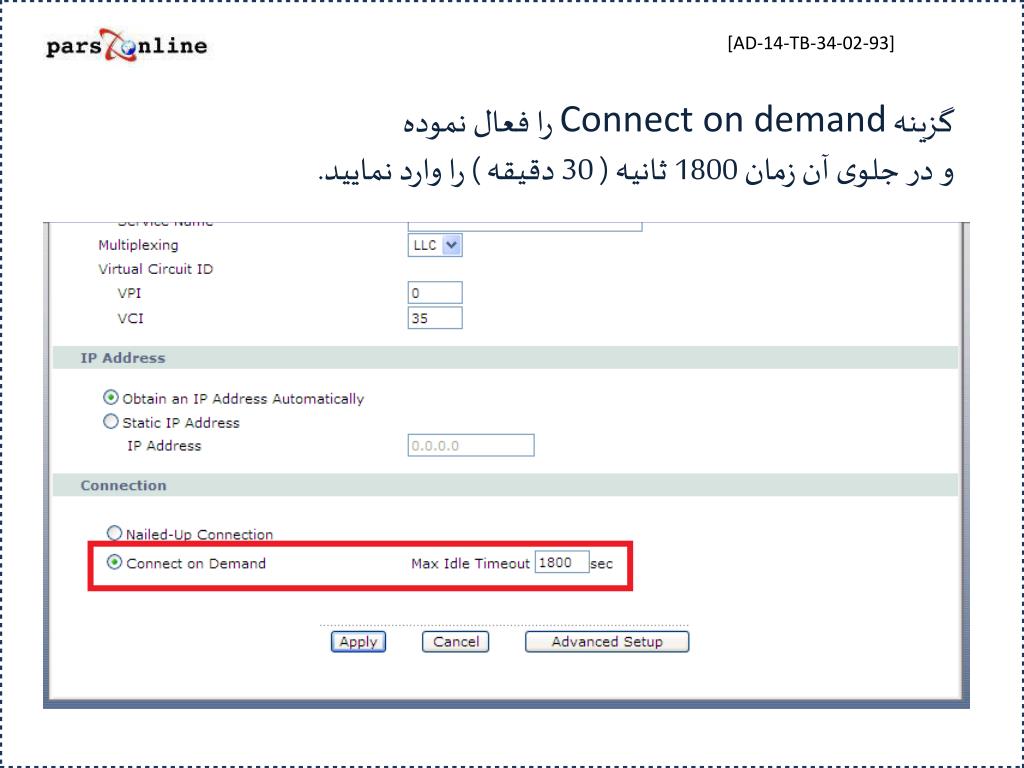

  7. گزینه Connect on demand را فعال نموده و در جلوی آن زمان 1800 ثانیه ( 30 دقیقه ) را وارد نمایید.

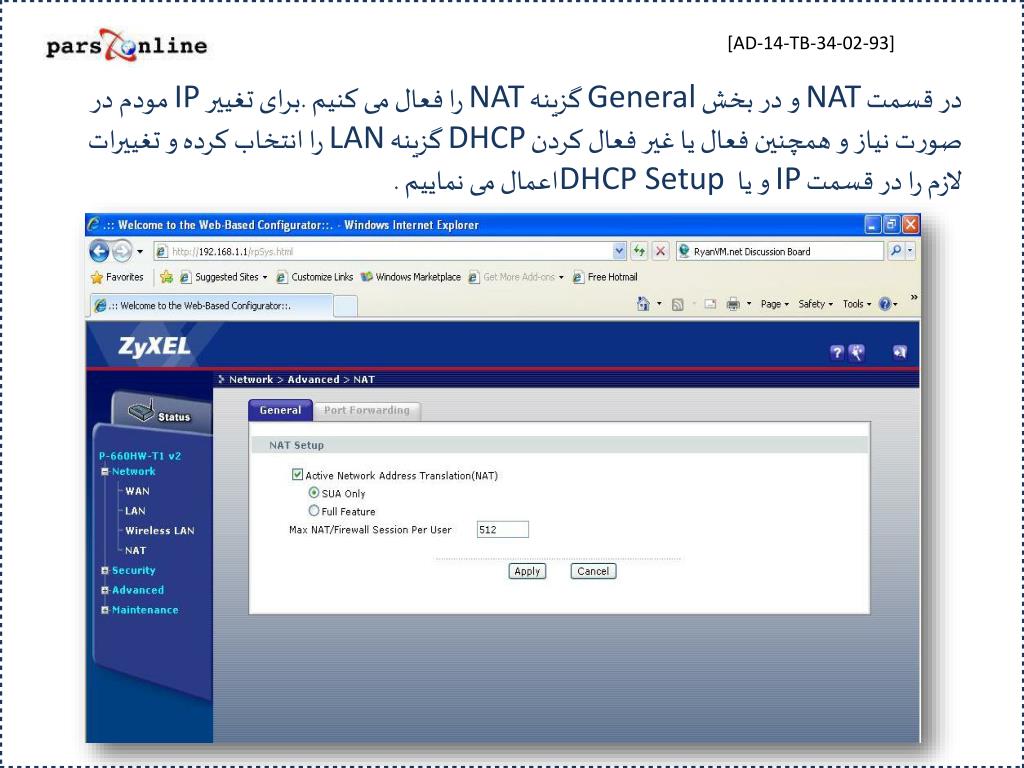

  8. در قسمت NAT و در بخش General گزینه NAT را فعال می کنیم .برای تغییر IP مودم در صورت نیاز و همچنین فعال یا غیر فعال کردن DHCP گزینه LAN را انتخاب کرده و تغییرات لازم را در قسمت IP و یا DHCP Setup اعمال می نماییم .

  9. در قسمت NAT و در بخش General گزینه NAT را فعال می کنیم .برای تغییر IP مودم در صورت نیاز و همچنین فعال یا غیر فعال کردن DHCP گزینه LAN را انتخاب کرده و تغییرات لازم را در قسمت IP و یا DHCP Setup اعمال می نماییم .

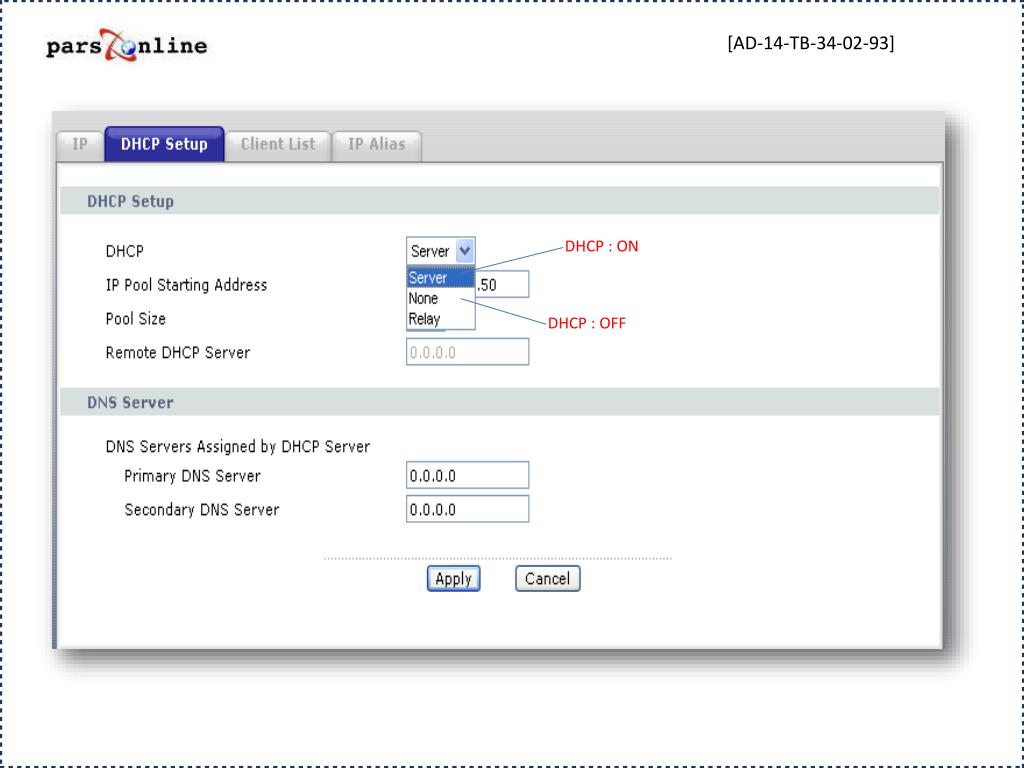

  10. DHCP : ON DHCP : OFF

  11. تنظیمات Wireless :  گزینه Wireless LAN را انتخاب می کنیم و تغییرات لازم را به صورت شکل زیر اعمال می نماییم .

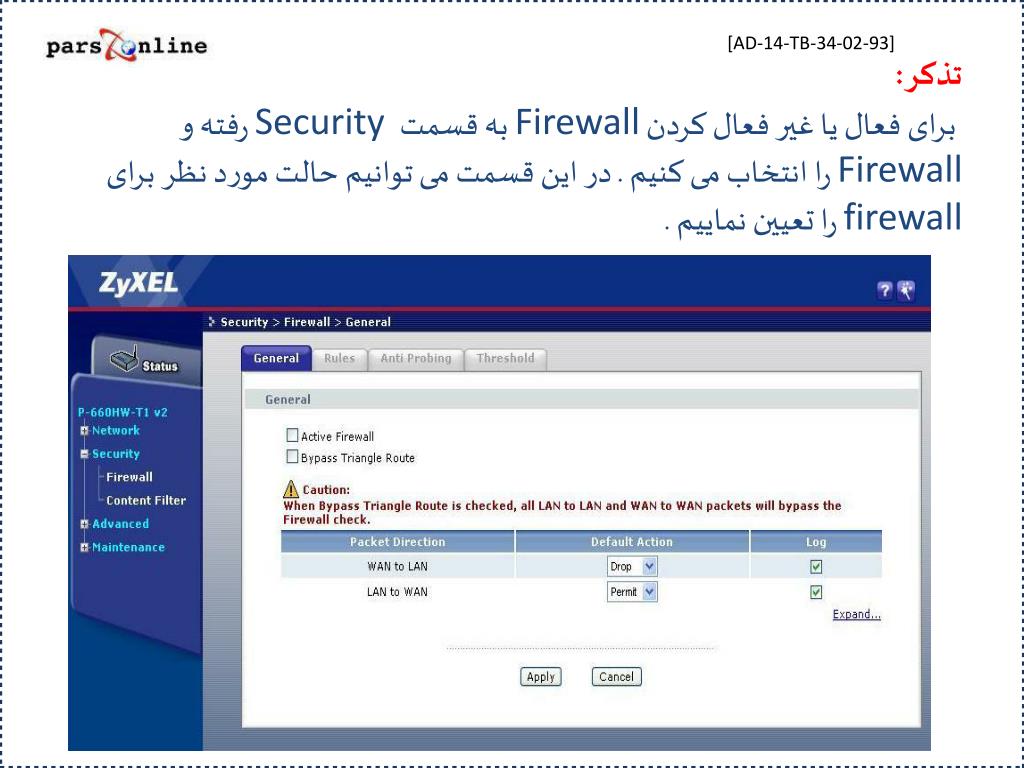

  12. تذکر : برای فعال یا غیر فعال کردن Firewall به قسمت Security رفته و Firewall را انتخاب می کنیم . در این قسمت می توانیم حالت مورد نظر برای firewall را تعیین نماییم .

  13. موفق باشید تهیه و تنظیم: ADSL Maintenance Team
