  1. UNIT 1 :ASAS SISTEM KOMPUTER

  2. Fungsi dan Bahagian Utama Komputer

  3. Perkakasan dalam case komputer • Papan sistem/Papan induk • Simpanan kekal • Pemacu liut • Pemacu keras • Pemacu CD-ROM • Bekalan kuasa • Papan litar • CMOS (most CPUs) • TTL (Transistor-to-Transistor Logic) • Kabel

  4. Perkakasan dalam case komputer

  5. Asas Sistem Komputer • Asas Sistem Komputer terdiri daripada: • Perkakasan ( Hardware ) a) Peranti Input b) Peranti Output c) Peranti Storan • Unit Pemprosesan - CPU • Perisian ( Software ) • Pengguna

  6. Pemproses Control Unit Arithmetic Logic Unit (ALU) InstructionsDataInformation InstructionsDataInformation Asas Sistem Komputer Unit Kawalan Unit Arithmetik dan Logik (ALU) Ingatan Peranti Input Data Maklumat Peranti Output Peranti Storan

  7. Peranti Input • Peranti yang membolehkan pengguna memasukkan data ke dalam komputer. • Ia berperanan sebagai penyalur bagi membolehkan pengguna memberi arahan dan maklumat kepada sistem komputer. • Maklumat yang dimasukan ke dalam komputer untuk diproses akan melalui peranti input boleh berbentuk teks, data, grafik, imej dan bunyi. • Di antara contoh-contoh peranti input ialah: • kayu ria / joystick • tetikus / mouse • papan kunci / keyboard • kad tebuk • menyentuh skrin monitor / touch screen

  8. Peranti Input - Keyboard • Peranti yang berbentuk mesin taip diguna untuk memasuk data atau teks ke dalam kenyataan untuk diproses. • Terdapat tiga jenis papan kekunci: • 84 kekunci • 101 kekunci • 102 kekunci

  9. Peranti Input - Mouse • Sesuatu peranti penuding yang disambungkan pada komputer berupa seakan-akan seekor tikus yang mempunyai ekor yang panjang. • Tetikus ini sering digunakan dengan animasi, grafik dan program desktop publishing. • Dengan menggunakan tetikus, kita dapat meletakkan penunding di mana-mana kawasan pada skrin. • Terdapat 3 jenis tetikus: • Tetikus 1 butang • Tetikus 2 butang • Tetikus 3 butang

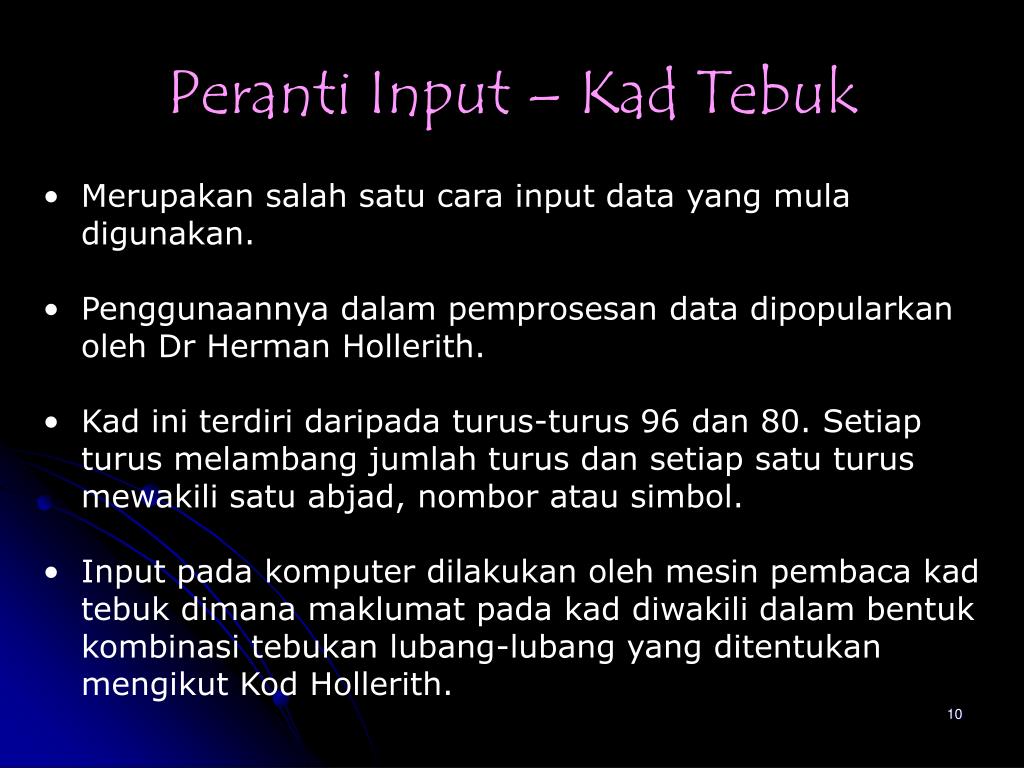

  10. Peranti Input – Kad Tebuk • Merupakan salah satu cara input data yang mula digunakan. • Penggunaannya dalam pemprosesan data dipopularkan oleh Dr Herman Hollerith. • Kad ini terdiri daripada turus-turus 96 dan 80. Setiap turus melambang jumlah turus dan setiap satu turus mewakili satu abjad, nombor atau simbol. • Input pada komputer dilakukan oleh mesin pembaca kad tebuk dimana maklumat pada kad diwakili dalam bentuk kombinasi tebukan lubang-lubang yang ditentukan mengikut Kod Hollerith.

  11. Peranti Input – Pita Kertas • Berfungsi sama seperti kad tebuk tetapi ia juga mewakili output di samping input. • Pada asalnya, pita kertas digunakan untuk menghantar pesanan telegraf. Seperti kad tebuk, pita kertas membaca dan merekod data berpandukan kombinasi lubang. • Setiap aksara, nombor dan simbol mempunyai kod tersendiri. Kod ini ditafsir maksudnya di dalam komputer oleh mesin pembaca kertas.

  12. Tablet grafik Rajah 1: Tablet grafik digunakan untuk Lukisan Terbantu Komputer. • Skrin sentuh (Touch screen) Skrin sentuh adalah sejenis monitor yang sensitif kepada sentuhan. Teknik ini membolehkan pengguna menggunakan sentuhan jari pada ikon di skrin untuk mengaktifkan sesuatu arahan.

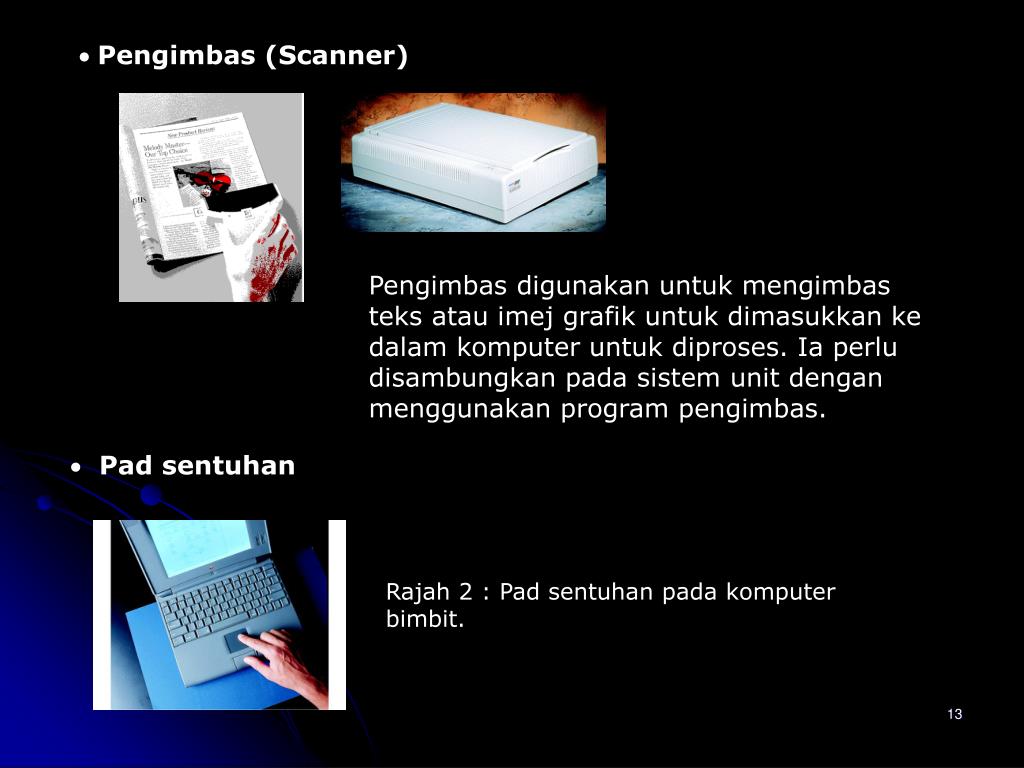

  13. Pengimbas (Scanner) Pengimbas digunakan untuk mengimbas teks atau imej grafik untuk dimasukkan ke dalam komputer untuk diproses. Ia perlu disambungkan pada sistem unit dengan menggunakan program pengimbas. • Pad sentuhan Rajah 2 : Pad sentuhan pada komputer bimbit.

  14. Pemacu cakera Rajah 3 : Jenis pemacu cakera • Kamera digital Rajah 4: Kamera Digital yang digunakan untuk komunikasi

  15. Peranti Output • Peranti Outputialah dimana data dapat dikeluarkan atau dibaca daripada komputer. Contohnya: • Monitor • Pencetak • Pembesar suara • Maklumat-maklumat yang dibaca melalui peranti input akan diproses oleh CPU dan dihantar kepada peranti output. • Maklumat yang dihasilkan boleh berbentuk: • Teks • Data • Grafik / imej • Bunyi / suara

  16. Peranti Output - Monitor • Monitor juga dikenali dengan berbagai nama seperti VDU (Video/Visual Display Unit), Console, CRT ( Cathode Ray Tube ) atau skrin. • Fungsi monitor adalah untuk memaparkan maklumat. Apa yang ditaipkan pada papan kekunci akan dipaparkan pada skrin monitor. • Tanpa monitor kita tidak dapat mengetahui apa yang kita taip. Komunikasi di antara kita dengan komputer akan terhalang.

  17. Peranti Output - Monitor • Terdapat 3 jenis monitor iaitu: • a) monokrom • b) monitor warna • c) skrin rata • Ketiga-tiga monitor ini memerlukan kad adapter yang disambungkan pada unit sistem sebelum ia dapat berfungsi sebagai unit paparan. • Berikut adalah beberapa jenis monitor warna yang terdapat di pasaran: • CGA (Color Graphic Adapter) • EGA (Enhanced Graphic Adapter) • VGA (Video Graphic Array)

  18. Peranti Output - Pencetak • Pencetak adalah suatu peranti yang digunakan untuk menghasilkan maklumat di kertas. • 3 jenis pencetak: a) Pencetak Matriks Bintik (Dot Matrix Printer) b) Pencetak Pancutan Dakwat (Ink jet Printer) c) Pencetak Laser (Laser Printer) • Pencetak laser paling mahal harganya berbanding pencetak matriks bintik.

  19. Peranti Output - Pencetak Output daripada pencetak ini terdiri daripada bintik-bintik halus yang dicetak di kertas. Pencetak ini sesuai untuk kerja-kerja yang tidak memerlukan kehalusan. Pencetak Matriks Bintik (Dot Matrix Printer ) Pencetak Pancutan Dakwat ( Ink jet Printer ) Output daripada pencetak ini adalah hasil daripada pancutan dakwat daripada katrij. Pencetak jenis ini memerlukan teknologi yang sama seperti mesin penyalin foto. Teks yang dicetak adalah bermutu tinggi, berbagai saiz dan stail dan juga boleh dicetak dan grafik dalam muka surat yang sama. Pencetak Laser ( Laser Printer )

  20. Peranti Storan • Peranti storan boleh berfungsi sebagai input dan output. • Contohnya setiap kali peranti storan menghantar data, arahan dan maklumat dari perantara storan ke memori - proses ini dipanggil 'read' maka ia berfungsi sebagai input. • Sebaliknya bila peranti storan menghantar data dari memori ke perantara storan - proses ini dipanggil 'writing' maka ia berfungsi sebagai output. • 2 jenis storan / memori: a) Primer b) Sekunder

  21. Peranti Storan - Primer • Storan primer digunakan oleh CPU untuk memproses data dan arahan. • RAM (Random Acces Memory) • Cip memori yang boleh dibaca dan ditulis oleh pemproses. • Kebanyakan RAM adalah volatile iaitu data akan hilang apabila bekalan kuasa komputer diputuskan. • 2 jenis RAM: a) DRAM b) SRAM

  22. Peranti Storan - Primer • ROM (Read Only Memory) • Cip memori yang menyimpan data dan arahan tetap dalam komputer. • Nonvolatile memory, iaitu data tidak akan hilang walaupun komputer telah ditutup. • 2 jenis yang utama: a) EEPROM b) PROM • Memori Cache • menyimpan operasi dan data komputer yang selalu digunakan supaya dapat mempercepatkan proses komputer.

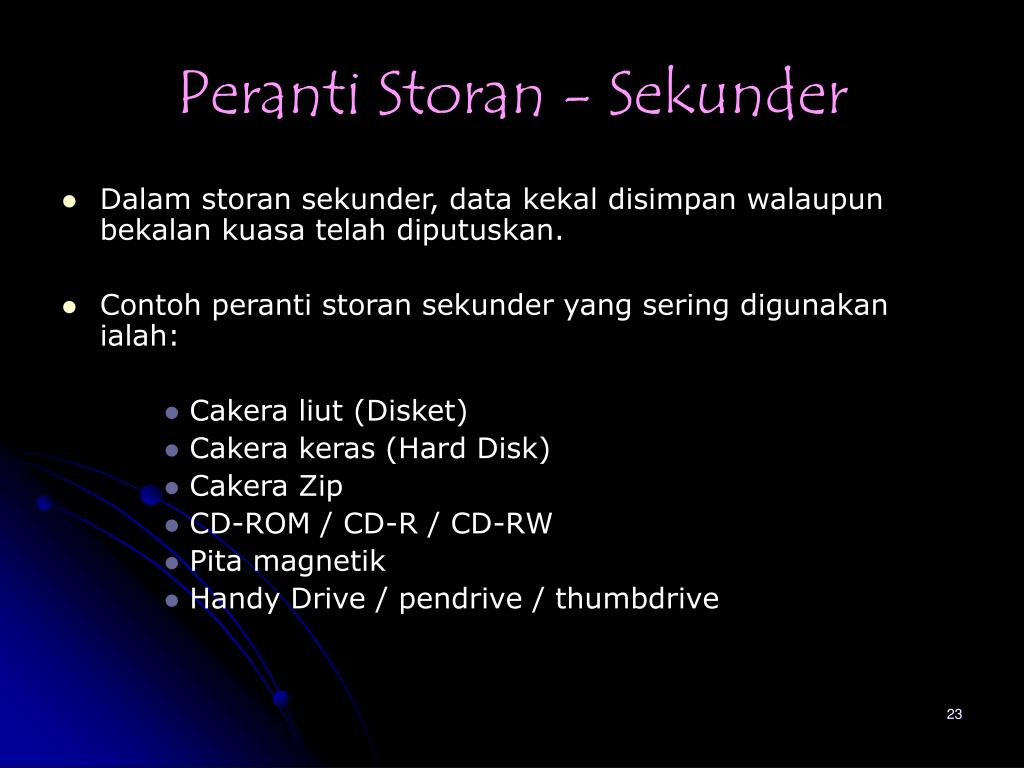

  23. Peranti Storan - Sekunder • Dalam storan sekunder, data kekal disimpan walaupun bekalan kuasa telah diputuskan. • Contoh peranti storan sekunder yang sering digunakan ialah: • Cakera liut (Disket) • Cakera keras (Hard Disk) • Cakera Zip • CD-ROM / CD-R / CD-RW • Pita magnetik • Handy Drive / pendrive / thumbdrive

  24. Peranti Storan - Sekunder DISKET • Cakera liut atau disket ialah perantara storan yang mudah dibawa dan murah. • Ia boleh digunakan dari satu komputer dengan komputer yang lain. • Sebelum menyimpan data dalam disket ia mestilah di format dahulu. • 'Formatting' ialah proses memformat sesuatu disket atau cakera keras dengan aplikasi tertentu.

  25. Peranti Storan - Sekunder FLASH DRIVE • Memberikan lebih ruang saiz kapasiti storan berbanding disket atau cakera zip • Small and lightweight enough to be transportedon a keychain or in a pocket

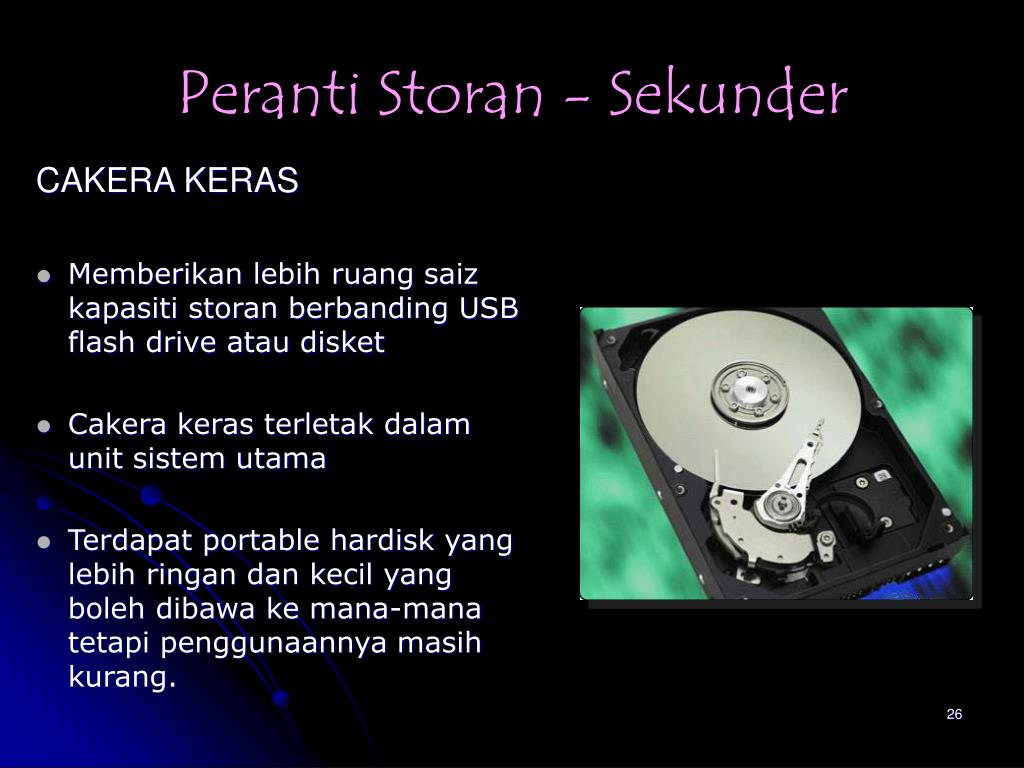

  26. Peranti Storan - Sekunder CAKERA KERAS • Memberikan lebih ruang saiz kapasiti storan berbanding USB flash drive atau disket • Cakera keras terletak dalam unit sistem utama • Terdapat portable hardisk yang lebih ringan dan kecil yang boleh dibawa ke mana-mana tetapi penggunaannya masih kurang.

  27. Peranti Storan - Sekunder CD - ROM • Compact Disc Read-Only Memory • Ianya tidak boleh dipadamkan atau diubahsuai. Oleh itu namanya hanya untuk baca sahaja. • CD - ROM boleh menyimpan 650 MB data hingga 100 GigaByte, pengajaran dan maklumat. • Saiz CD adalah bergaris pusat 4.6”

  28. Peranti Storan - Sekunder Rajah Penjagaan CD-ROM Do not exposethe disc to excessiveheat or sunlight Do store thedisc in a jewelbox whennot in use Do noteat, smoke, ordrink neara disc Do not stack discs Do not touchthe undersideof the disc Do hold a discby its edges

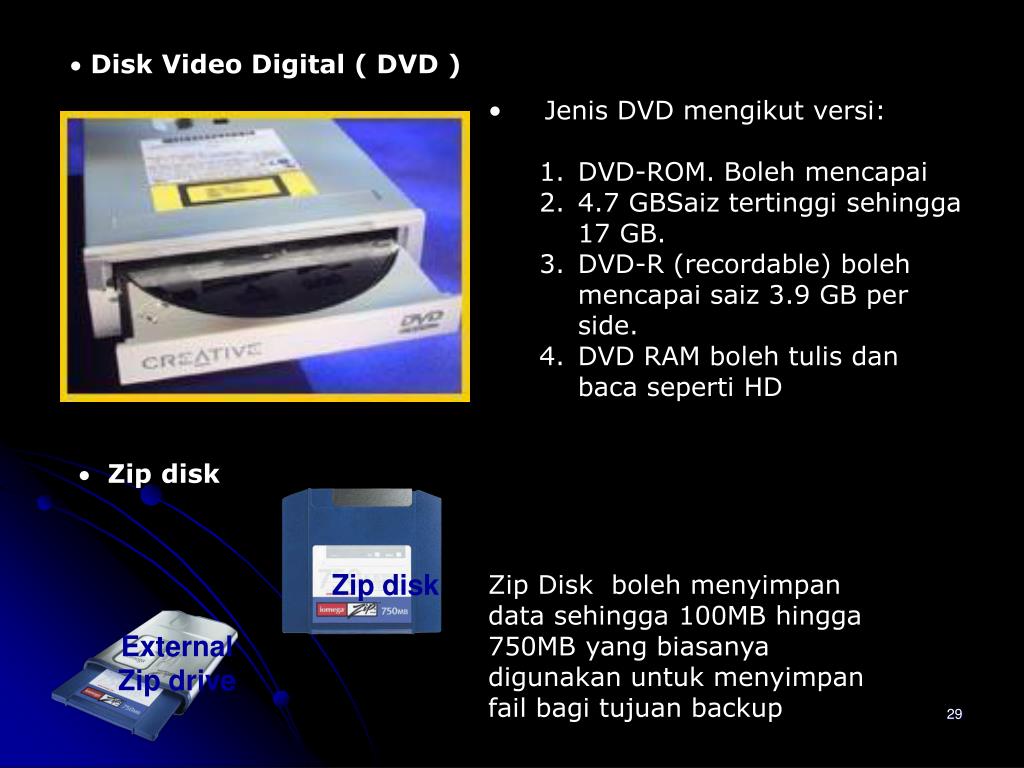

  29. Zip disk ExternalZip drive • Disk Video Digital ( DVD ) • Jenis DVD mengikut versi: • DVD-ROM. Boleh mencapai • 4.7 GBSaiz tertinggi sehingga 17 GB. • DVD-R (recordable) boleh mencapai saiz 3.9 GB per side. • DVD RAM boleh tulis dan baca seperti HD • Zip disk Zip Disk boleh menyimpan data sehingga 100MB hingga 750MB yang biasanya digunakan untuk menyimpan fail bagi tujuan backup

  30. Peranti Storan - Sekunder • Kelebihan penggunaan peranti storan sekunder : • Ekonomi • Lebih jimat menyimpan data pada media bermagnet berbanding kabinet atau pada storan utama • Muatan • Terdapat lebih ruang kapasiti muatan dalam storan sekunder berbanding storan utama • Keselamatan • Lebih selamat daripada gangguan pengguna yang tidak sah atau pencerobohan data dan maklumat

  31. Unit Pemprosesan - CPU

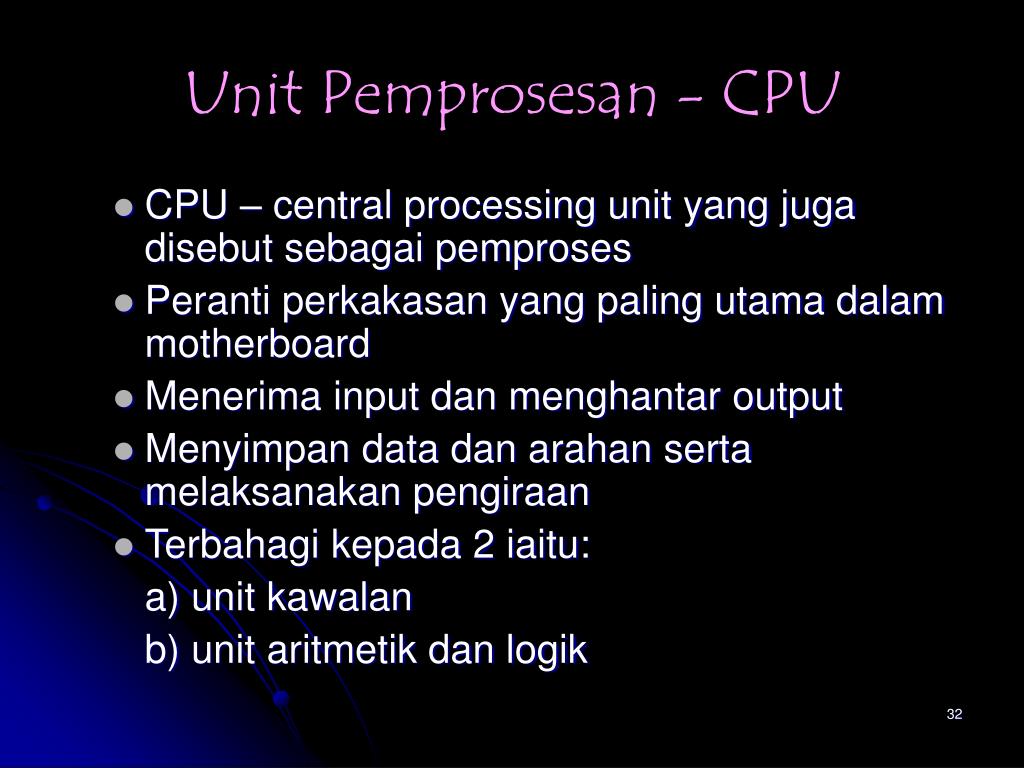

  32. Unit Pemprosesan - CPU • CPU – central processing unit yang juga disebut sebagai pemproses • Peranti perkakasan yang paling utama dalam motherboard • Menerima input dan menghantar output • Menyimpan data dan arahan serta melaksanakan pengiraan • Terbahagi kepada 2 iaitu: a) unit kawalan b) unit aritmetik dan logik

  33. Unit Pemprosesan - CPU UNIT KAWALAN • Mengandungi litar yang mengarahkan keseluruhan sistem untuk melaksanakan arahan • Mengarah dan mengawal operasi dalam komputer • Tidak menyimpan sebarang data dan aturcara UNIT ARITMETIK DAN LOGIK (ALU) • Melaksanakan operasi aritmetik, logik dan perbandingan data berdasarkan arahan yang diterima dari unit kawalan • Mengawal kelajuan pengiraan

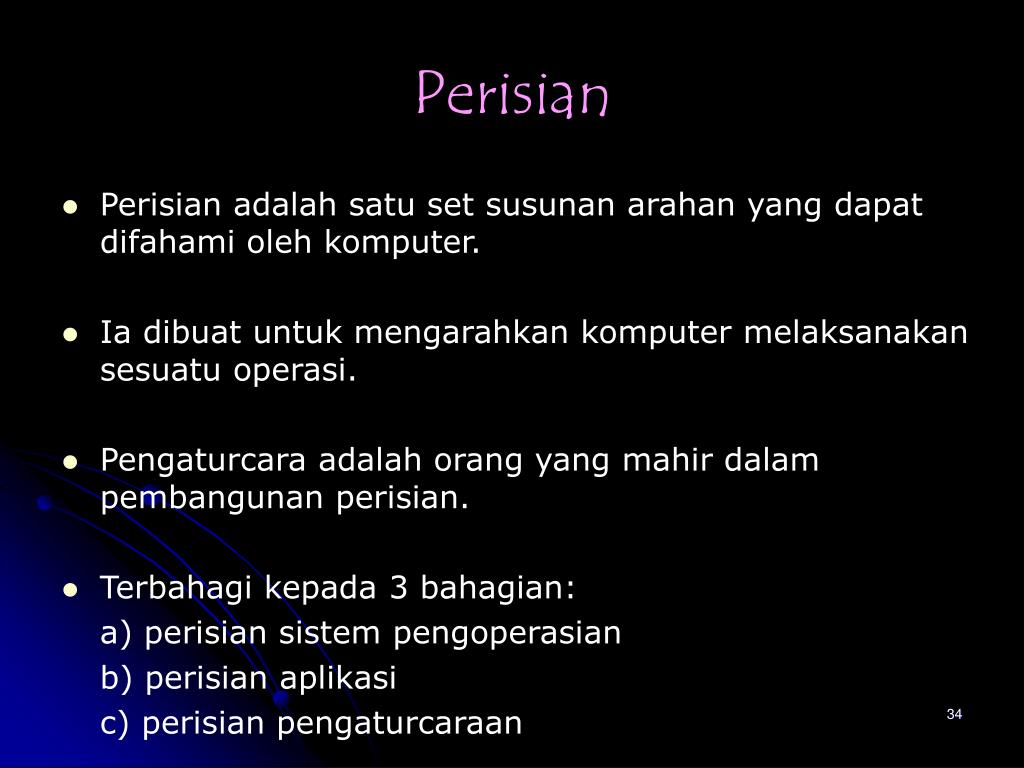

  34. Perisian • Perisian adalah satu set susunan arahan yang dapat difahami oleh komputer. • Ia dibuat untuk mengarahkan komputer melaksanakan sesuatu operasi. • Pengaturcara adalah orang yang mahir dalam pembangunan perisian. • Terbahagi kepada 3 bahagian: a) perisian sistem pengoperasian b) perisian aplikasi c) perisian pengaturcaraan

  35. Perisian Sistem Pengoperasian • Suatu aturcara yang menggerakkan sistem komputer kerana ia mengandungi rutin yang membolehkan komputer digunakan secara maksimum. • Ia menghubugkan perisian aplikasi dengan komputer dan membantu menguruskan sumber dalaman dan luaran. • Perisian ini diperlukan oleh semua komputer peribadi (PC). • Contoh perisian sistem: • MS-DOS • PC-DOS • UNIX • LINUX • WINDOWS 98, 2000, ME, XP

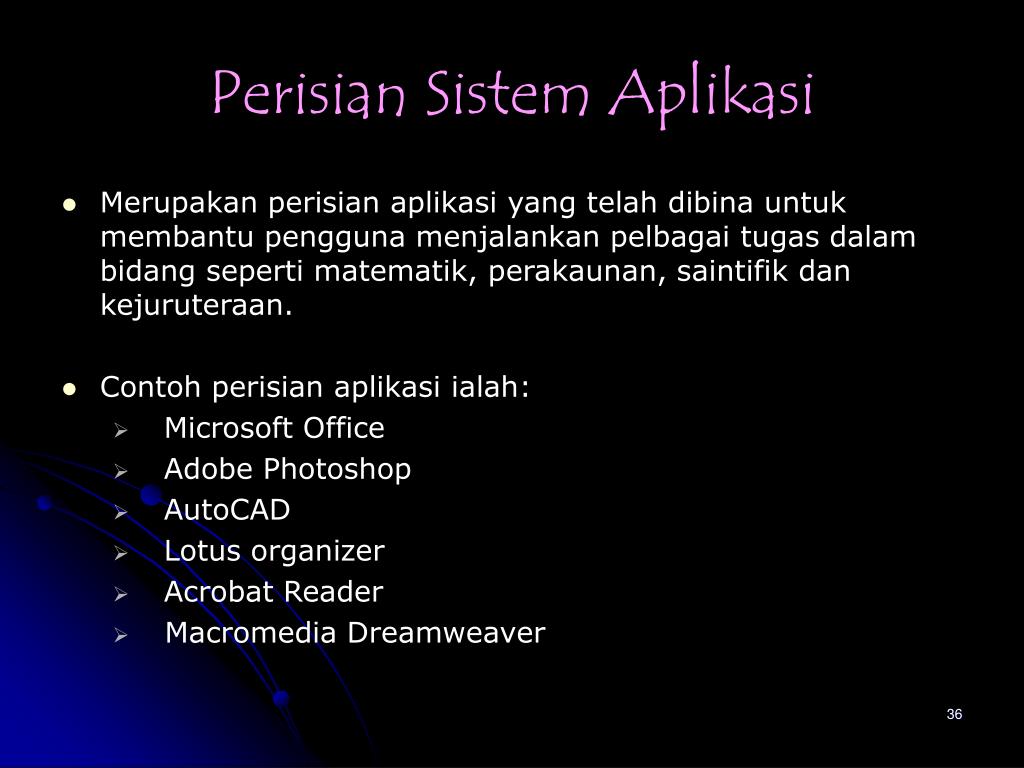

  36. Perisian Sistem Aplikasi • Merupakan perisian aplikasi yang telah dibina untuk membantu pengguna menjalankan pelbagai tugas dalam bidang seperti matematik, perakaunan, saintifik dan kejuruteraan. • Contoh perisian aplikasi ialah: • Microsoft Office • Adobe Photoshop • AutoCAD • Lotus organizer • Acrobat Reader • Macromedia Dreamweaver

  37. Perisian Pengaturcaraan • Perisian pengaturcaraan terbahagi kepada 3 aras berbeza: • bahasa aras rendah atau kod mesin • bahasa himpunan (assembly language) dalam bentuk binari 0 dan 1 • bahasa aras tinggi seperti bahasa C, C++, Java, Visual Basic, Fortran, Cobol

  38. Komputer Persendirian • Komputer persendirian atau personal computer (PC) tidak boleh berkongsi sebarang perisian dan perkakasan. • PC hanya boleh boleh dicapai oleh pengguna yang menggunakan komputer tersebut sahaja.

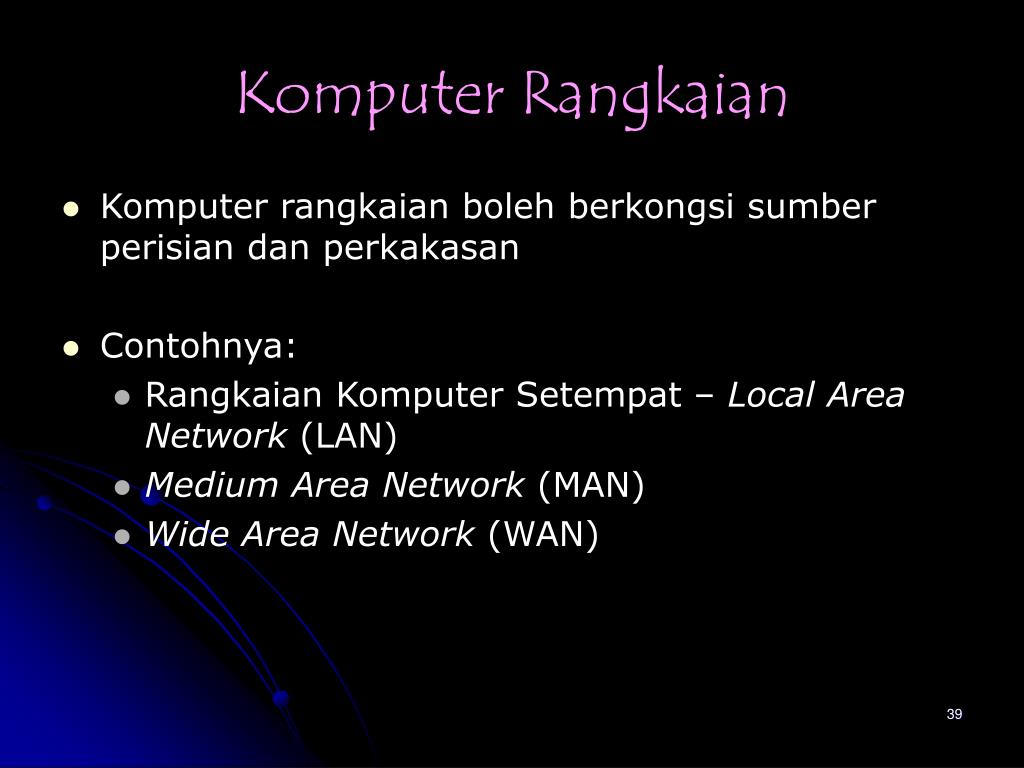

  39. Komputer Rangkaian • Komputer rangkaian boleh berkongsi sumber perisian dan perkakasan • Contohnya: • Rangkaian Komputer Setempat – Local Area Network (LAN) • Medium Area Network (MAN) • Wide Area Network (WAN)

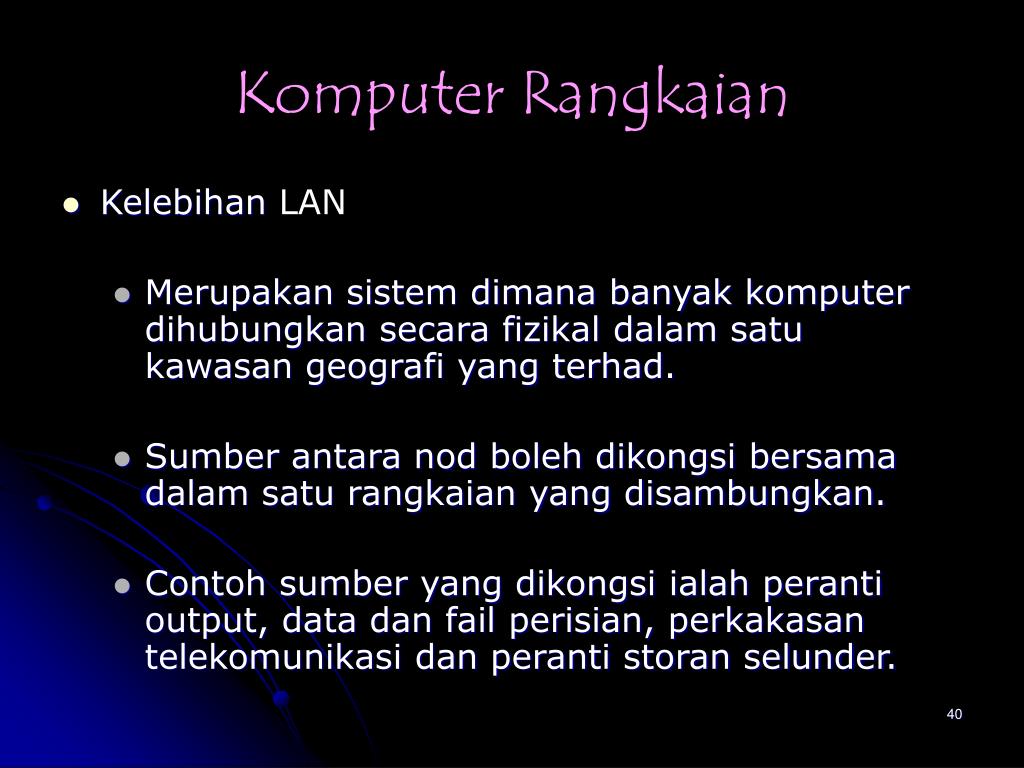

  40. Komputer Rangkaian • Kelebihan LAN • Merupakan sistem dimana banyak komputer dihubungkan secara fizikal dalam satu kawasan geografi yang terhad. • Sumber antara nod boleh dikongsi bersama dalam satu rangkaian yang disambungkan. • Contoh sumber yang dikongsi ialah peranti output, data dan fail perisian, perkakasan telekomunikasi dan peranti storan selunder.

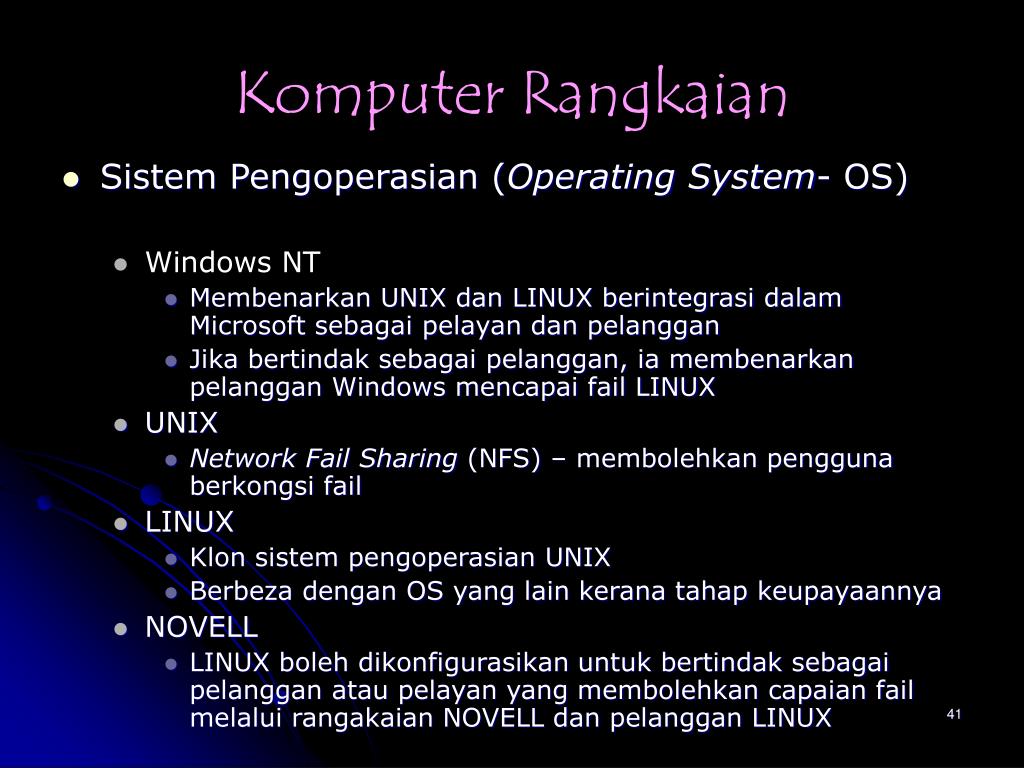

  41. Komputer Rangkaian • Sistem Pengoperasian (Operating System- OS) • Windows NT • Membenarkan UNIX dan LINUX berintegrasi dalam Microsoft sebagai pelayan dan pelanggan • Jika bertindak sebagai pelanggan, ia membenarkan pelanggan Windows mencapai fail LINUX • UNIX • Network Fail Sharing (NFS) – membolehkan pengguna berkongsi fail • LINUX • Klon sistem pengoperasian UNIX • Berbeza dengan OS yang lain kerana tahap keupayaannya • NOVELL • LINUX boleh dikonfigurasikan untuk bertindak sebagai pelanggan atau pelayan yang membolehkan capaian fail melalui rangakaian NOVELL dan pelanggan LINUX

  42. Terima Kasih Tamat…
