  1. Perspective pratique Pour les débutants … et ceux qui ne se rappellent plus très bien. © Jacques Richard - 2011

  2. 2e partieLes volumes 1e partie Les surfaces

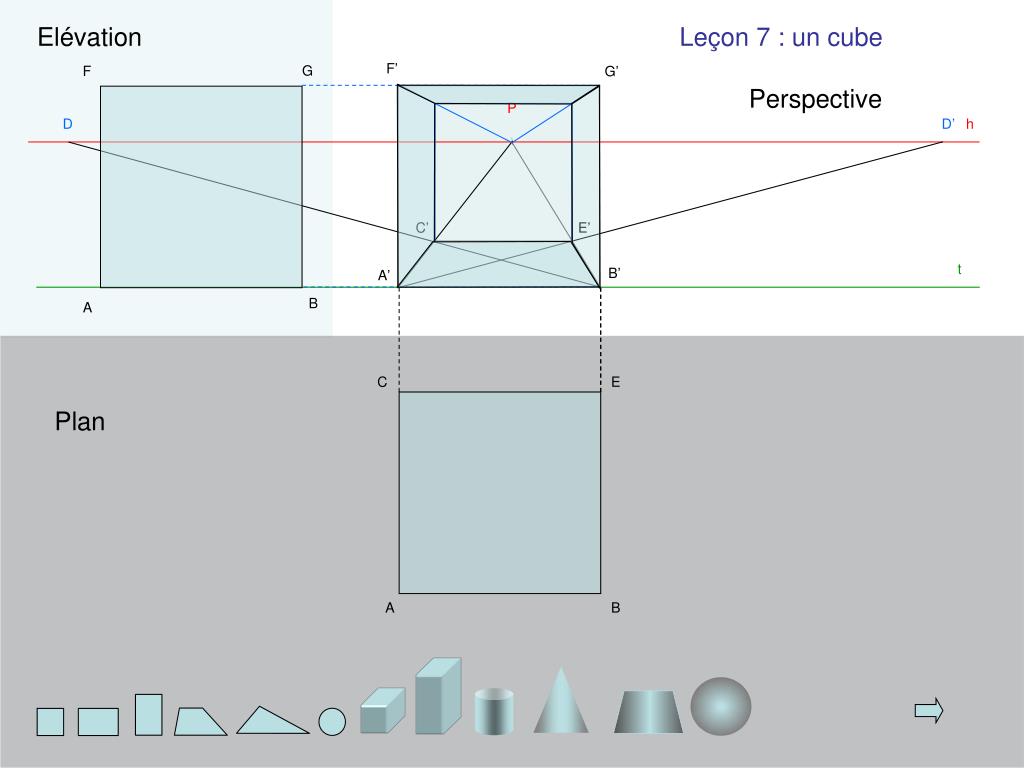

  3. Elévation Leçon 7 : un cube F’ G F G’ Perspective P D D’ h C’ E’ t B’ A’ B A C E Plan A B

  4. Leçon 7 bis : un cube Elévation P D D’ h F’ G F G’ E’ C’ t B’ A’ B A C E Plan Même technique pour tout autre parallélépipède : 1° mise en perspective du plan (carré, rectangle, etc. 2° translation sur t de l’élévation A B

  5. Leçon 8 : un parallélépipède Elévation P D’ h G F G’ F’ C’ E’ t A’ B’ B A E C Plan Même technique pour tous les autres parallélépipèdes : 1° mise en perspective du plan (carré, rectangle, etc.) 2° translation sur t de l’élévation (la hauteur du volume) Ligne de terre reportée B A

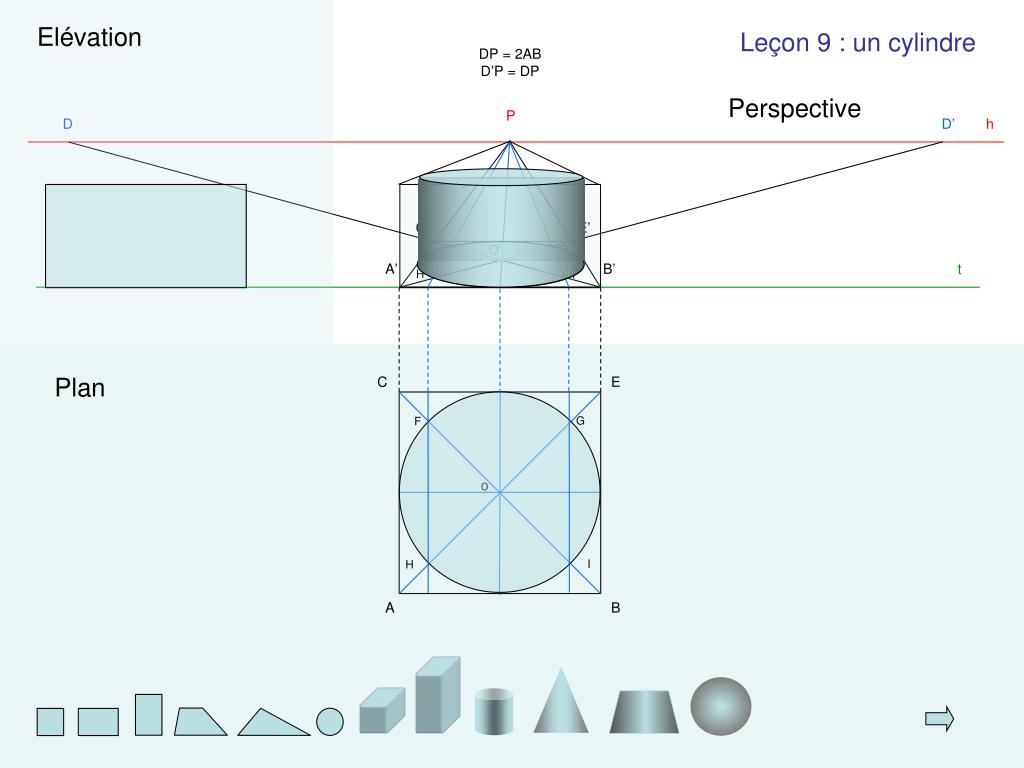

  6. Elévation Leçon 9 : un cylindre DP = 2AB D’P = DP Perspective P D D’ h C’ E’ O’ G’ F’ A’ B’ t H’ I’ Plan C E G F o I H A B

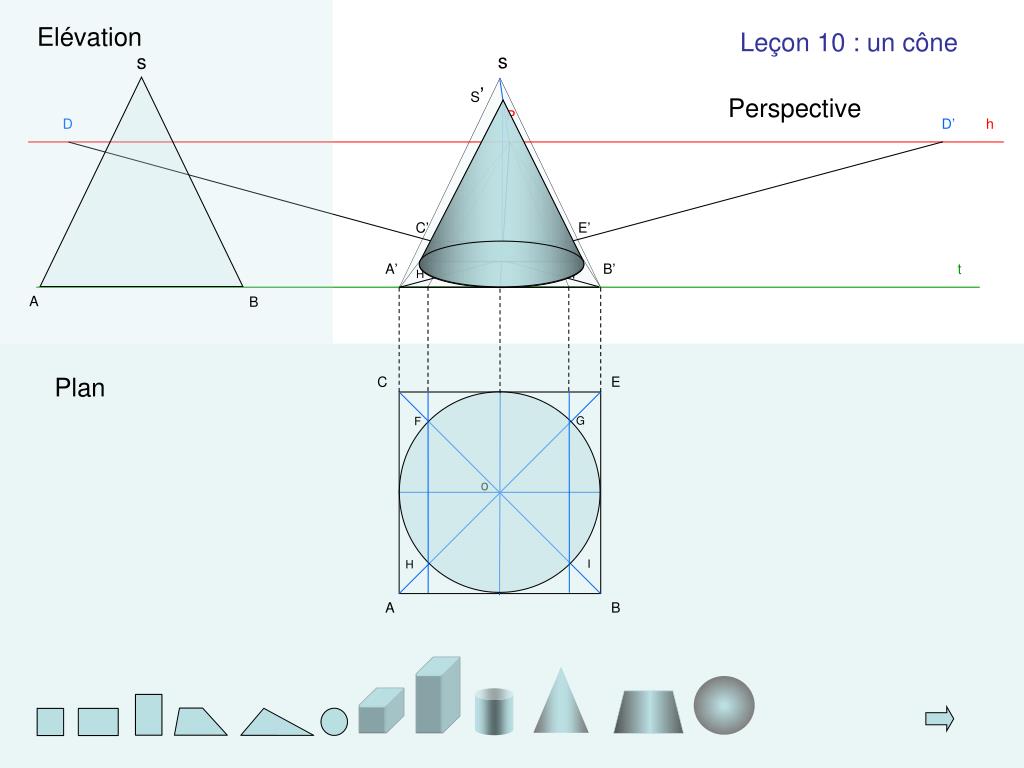

  7. Elévation Leçon 10 : un cône s s S’ Perspective P D D’ h C’ E’ O’ G’ F’ A’ B’ t H’ I’ A B Plan C E G F o I H A B

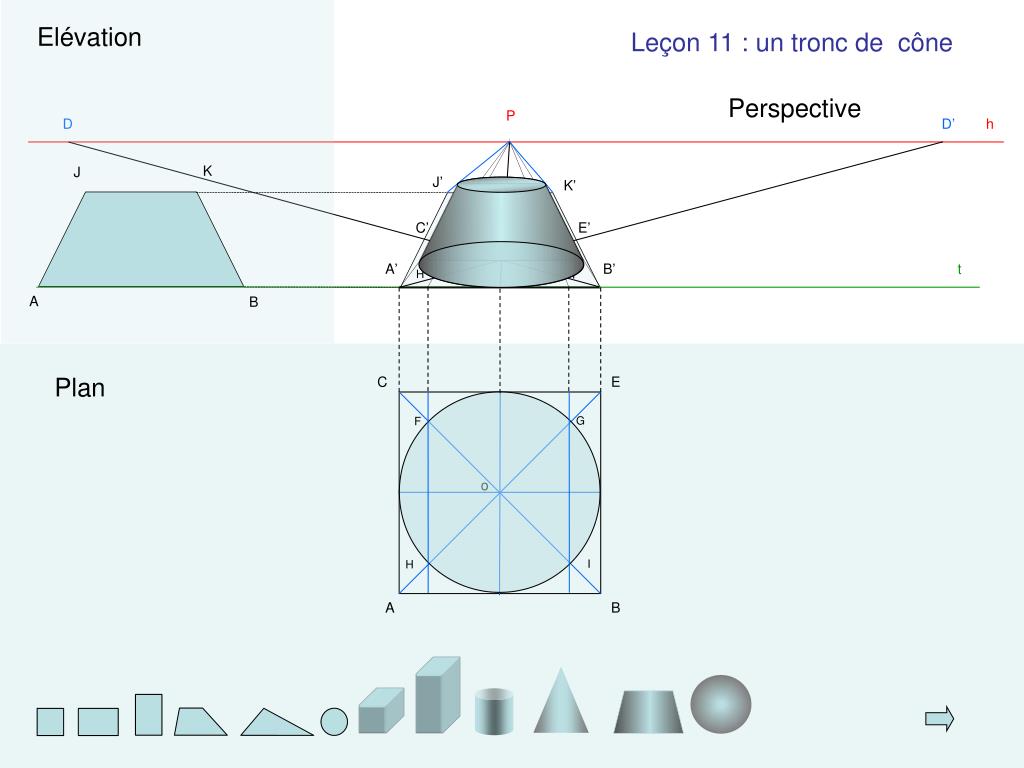

  8. Elévation Leçon 11 : un tronc de cône Perspective P D D’ h K J J’ K’ C’ E’ O’ G’ F’ A’ B’ t H’ I’ A B Plan C E G F o I H A B

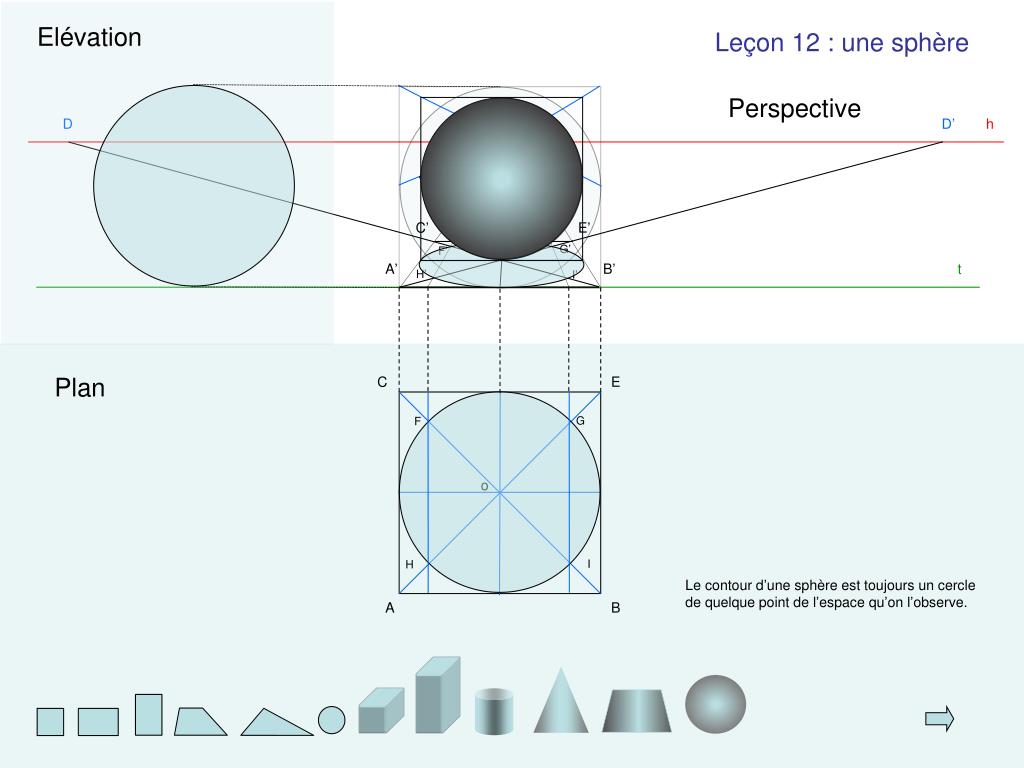

  9. Elévation Leçon 12 : une sphère Perspective P D D’ h C’ E’ O’ G’ F’ A’ B’ t H’ I’ Plan C E G F o I H Le contour d’une sphère est toujours un cercle de quelque point de l’espace qu’on l’observe. A B
