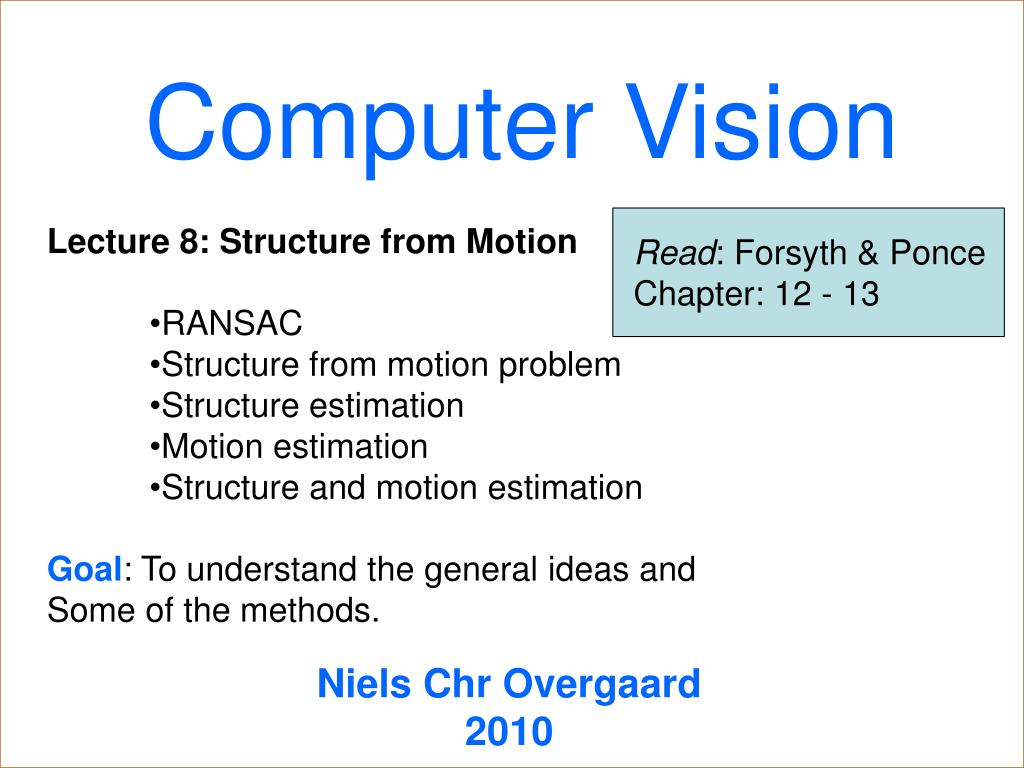

  1. Computer Vision • Lecture 8: Structure from Motion • RANSAC • Structure from motion problem • Structure estimation • Motion estimation • Structure and motion estimation • Goal: To understand the general ideas and • Some of the methods. Read: Forsyth & Ponce Chapter: 12 - 13 Niels Chr Overgaard 2010 TexPoint fonts used in EMF: AAA

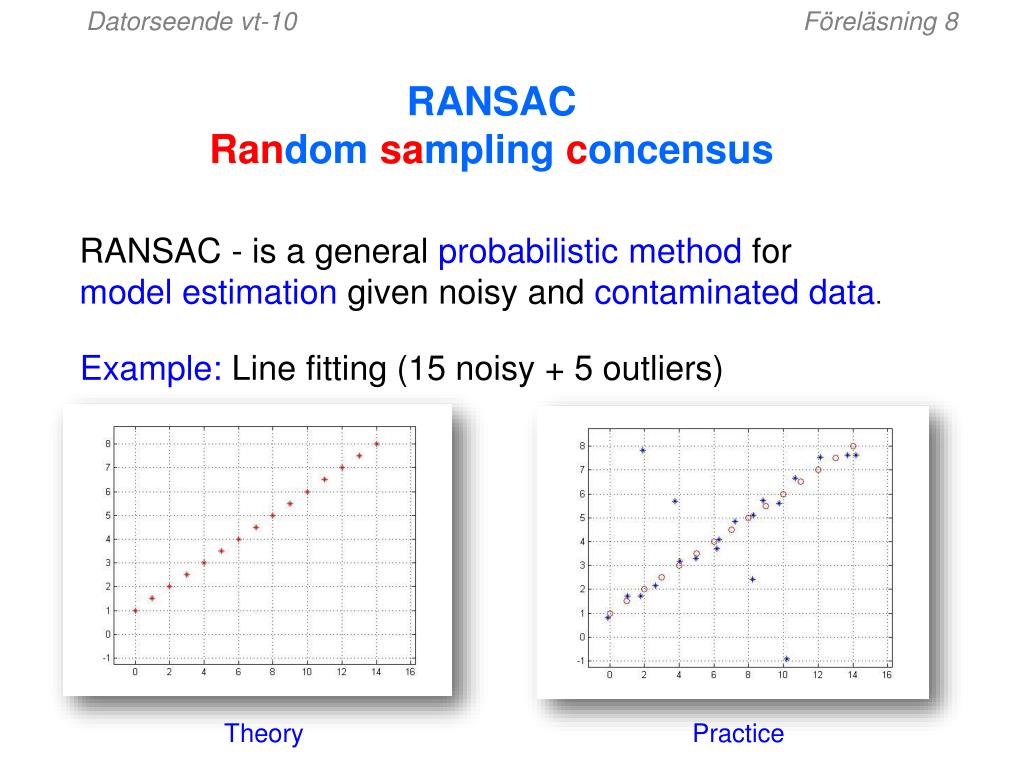

  2. Datorseende vt-10 Föreläsning 8 RANSAC Random sampling concensus RANSAC - is a general probabilistic method for model estimation given noisy and contaminated data. Example: Line fitting (15 noisy + 5 outliers) Theory Practice

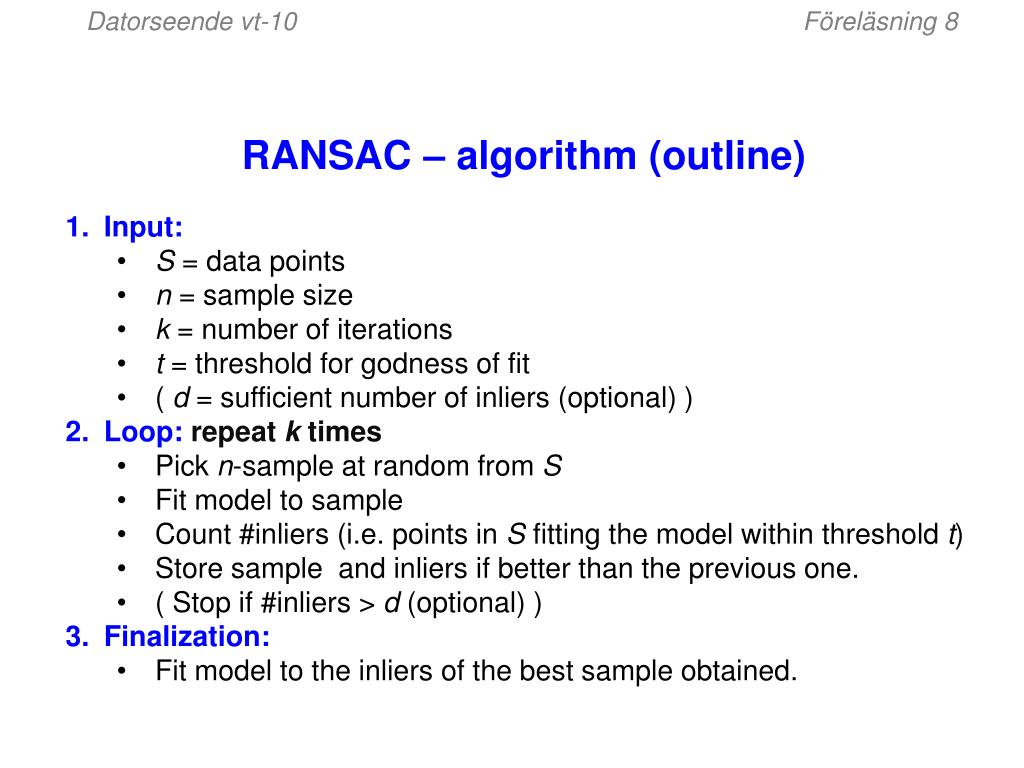

  3. Datorseende vt-10 Föreläsning 8 • RANSAC – algorithm (outline) • Input: • S = data points • n = samplesize • k = number of iterations • t = threshold for godness of fit • ( d = sufficientnumber of inliers (optional) ) • Loop: repeatktimes • Pick n-sample at random from S • Fitmodel to sample • Count #inliers (i.e. points in S fitting the modelwithinthresholdt) • Store sample and inliersifbetterthan the previousone. • ( Stop if #inliers > d (optional) ) • Finalization: • Fitmodel to the inliers of the best sampleobtained.

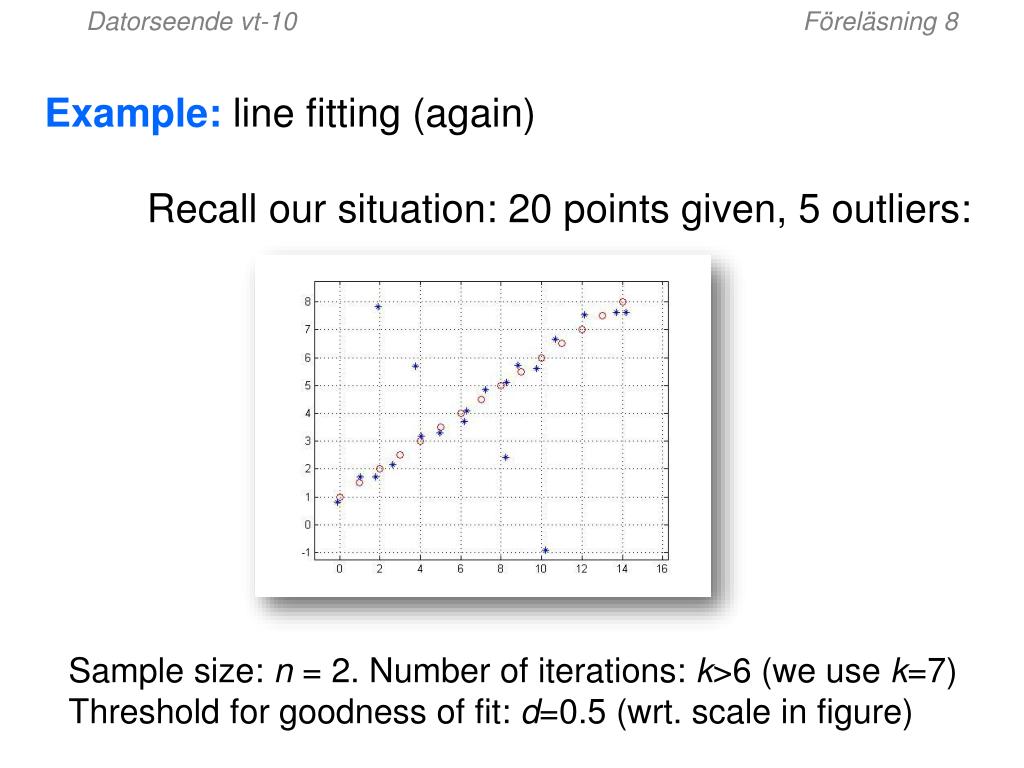

  4. Datorseende vt-10 Föreläsning 8 Example: line fitting (again) Recall our situation: 20 points given, 5 outliers: Sample size: n = 2. Number of iterations: k>6 (we use k=7) Threshold for goodness of fit: d=0.5 (wrt. scale in figure)

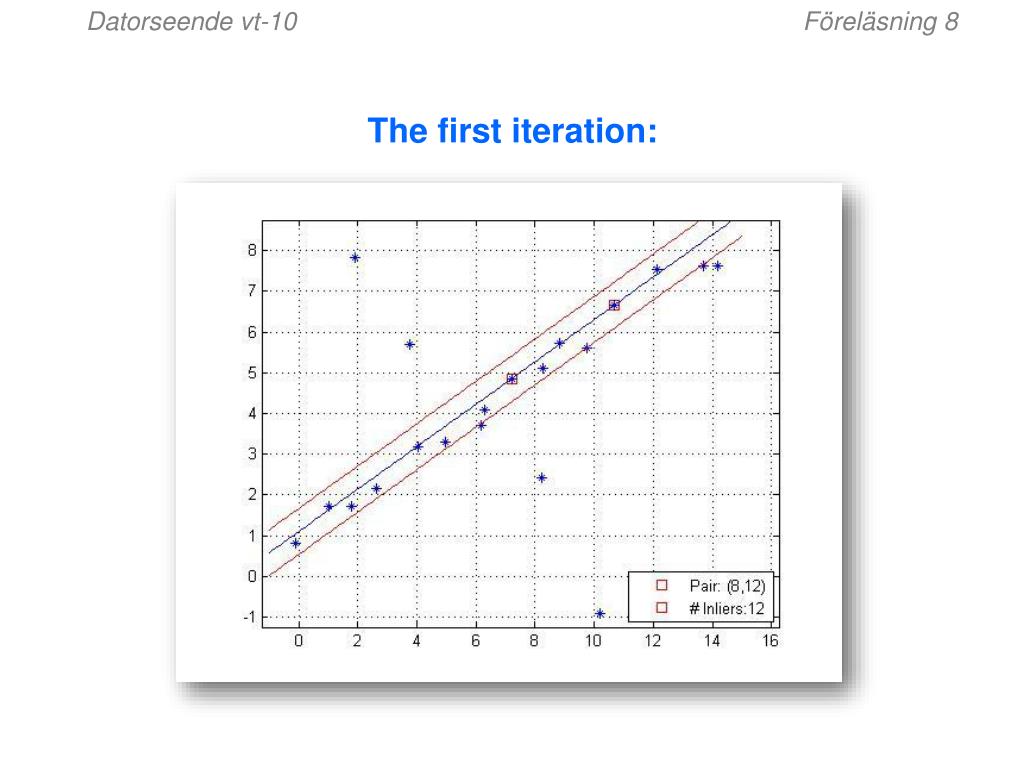

  5. Datorseende vt-10 Föreläsning 8 The first iteration:

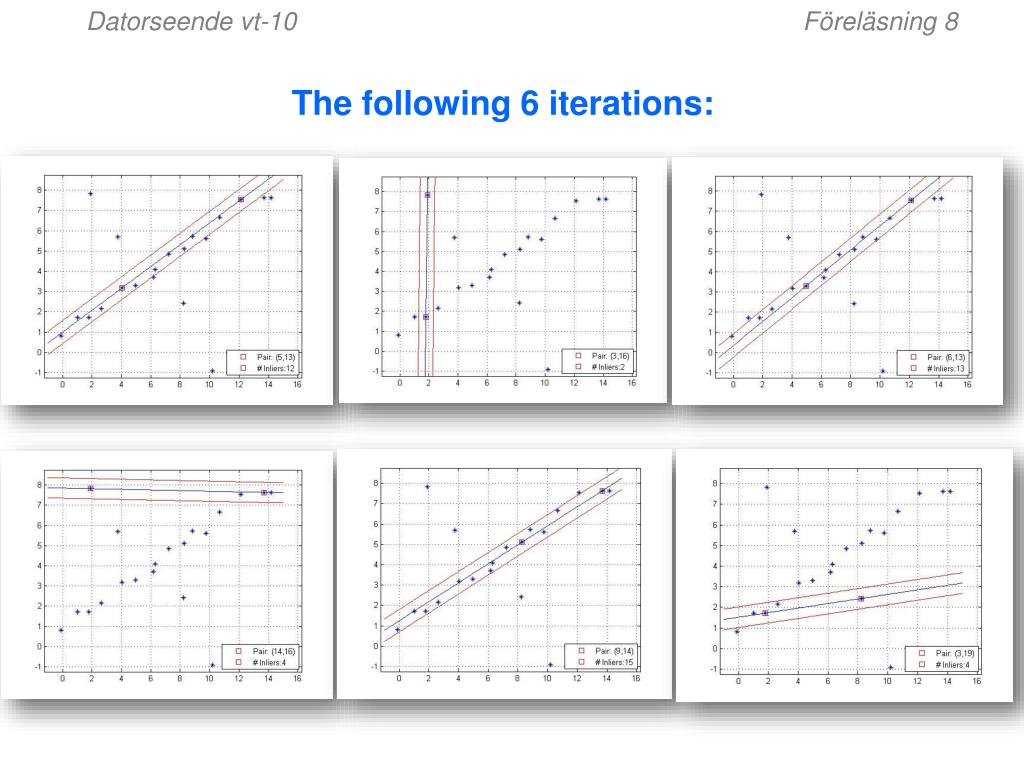

  6. Datorseende vt-10 Föreläsning 8 The following 6 iterations:

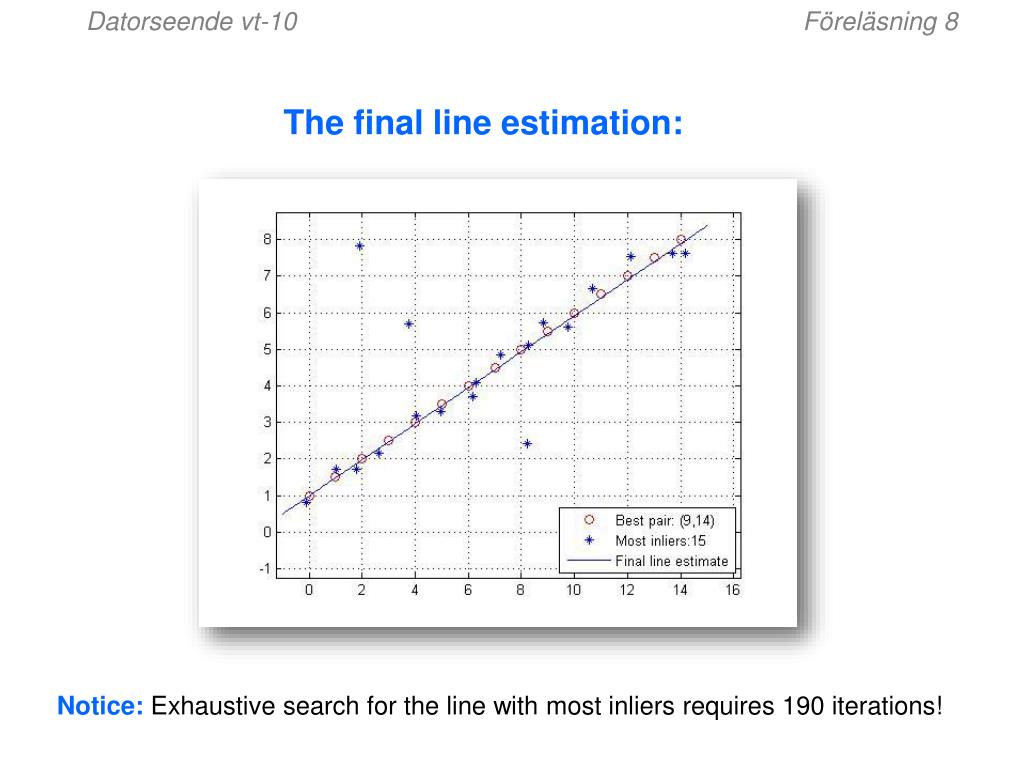

  7. Datorseende vt-10 Föreläsning 8 The final line estimation: Notice: Exhaustive search for the line with most inliers requires 190 iterations!

  8. Datorseende vt-10 Föreläsning 8

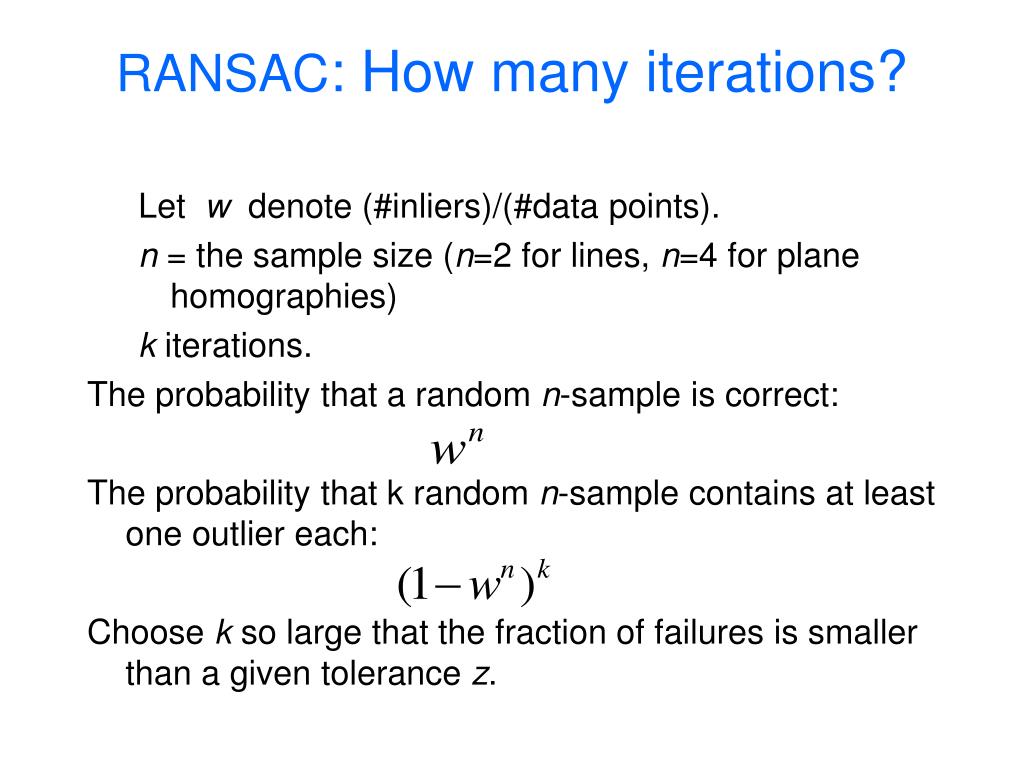

  9. RANSAC: How many iterations? Let w denote (#inliers)/(#data points). n = the sample size (n=2 for lines, n=4 for plane homographies) k iterations. The probability that a random n-sample is correct: The probability that k random n-sample contains at least one outlier each: Choose k so large that the fraction of failures is smaller than a given tolerance z.

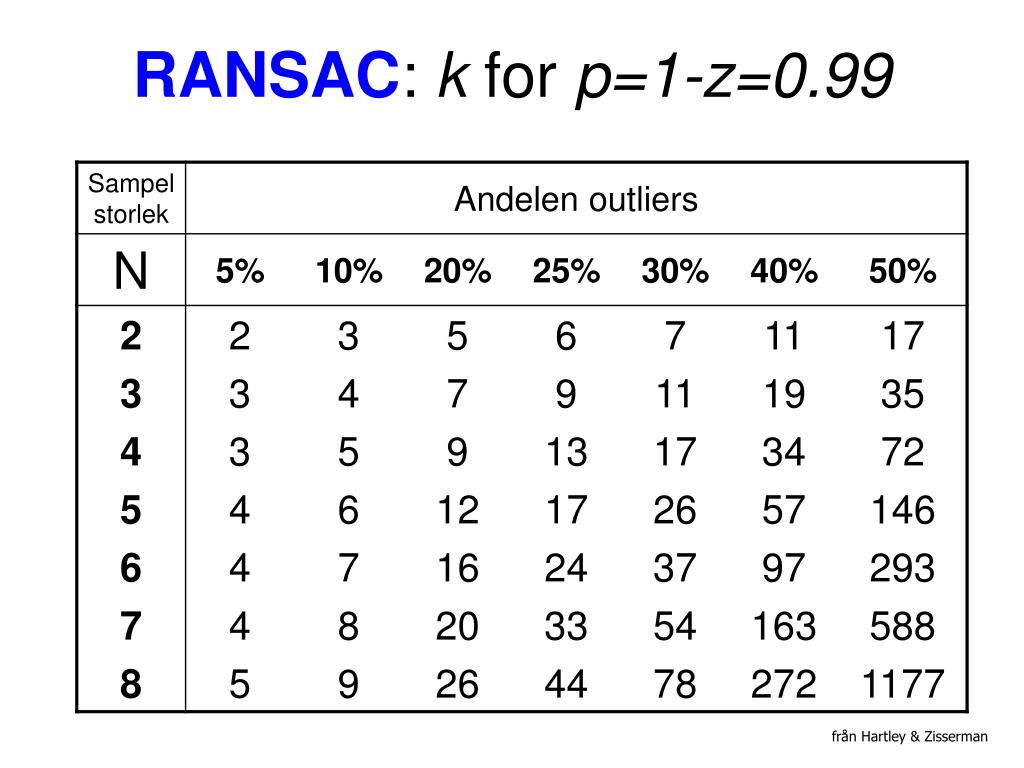

  10. RANSAC: k for p=1-z=0.99 från Hartley & Zisserman

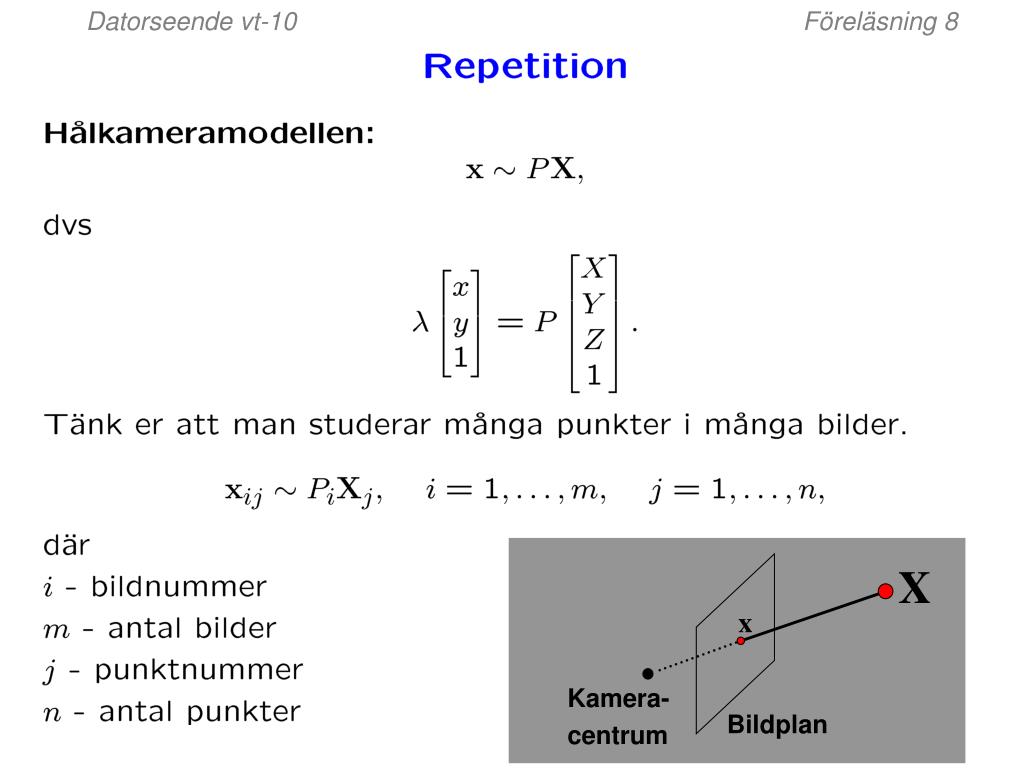

  11. Datorseende vt-10 Föreläsning 8 X x Kamera- centrum Bildplan

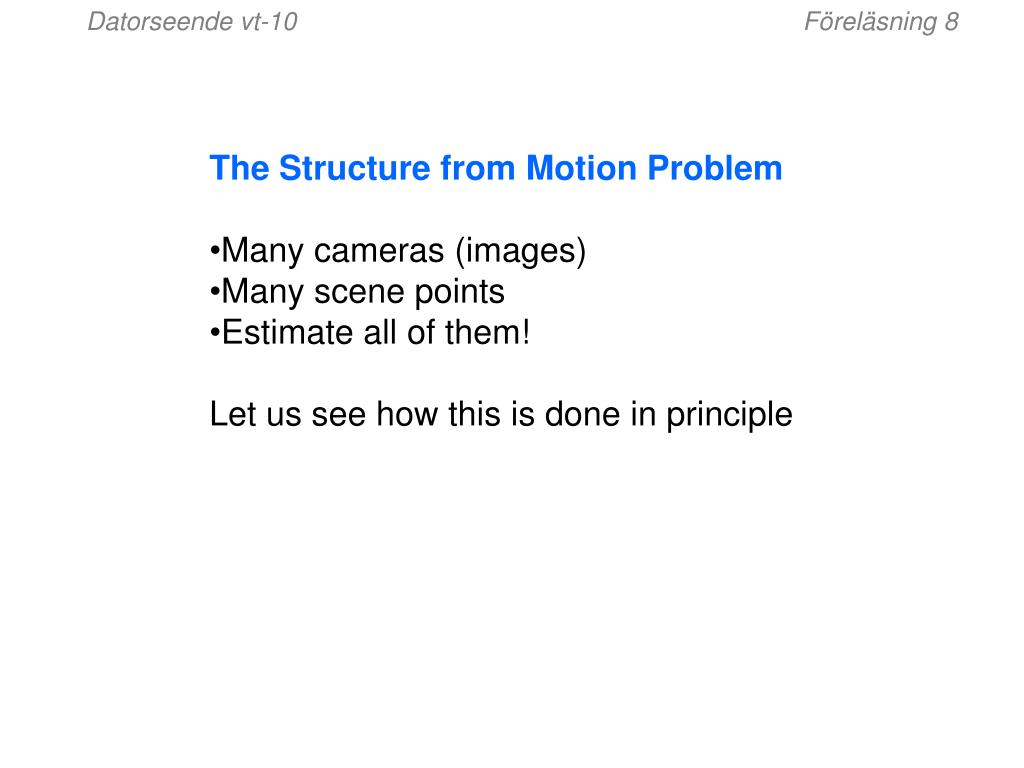

  12. Datorseende vt-10 Föreläsning 8 • The Structure from Motion Problem • Many cameras (images) • Many scene points • Estimate all of them! • Let us see how this is done in principle

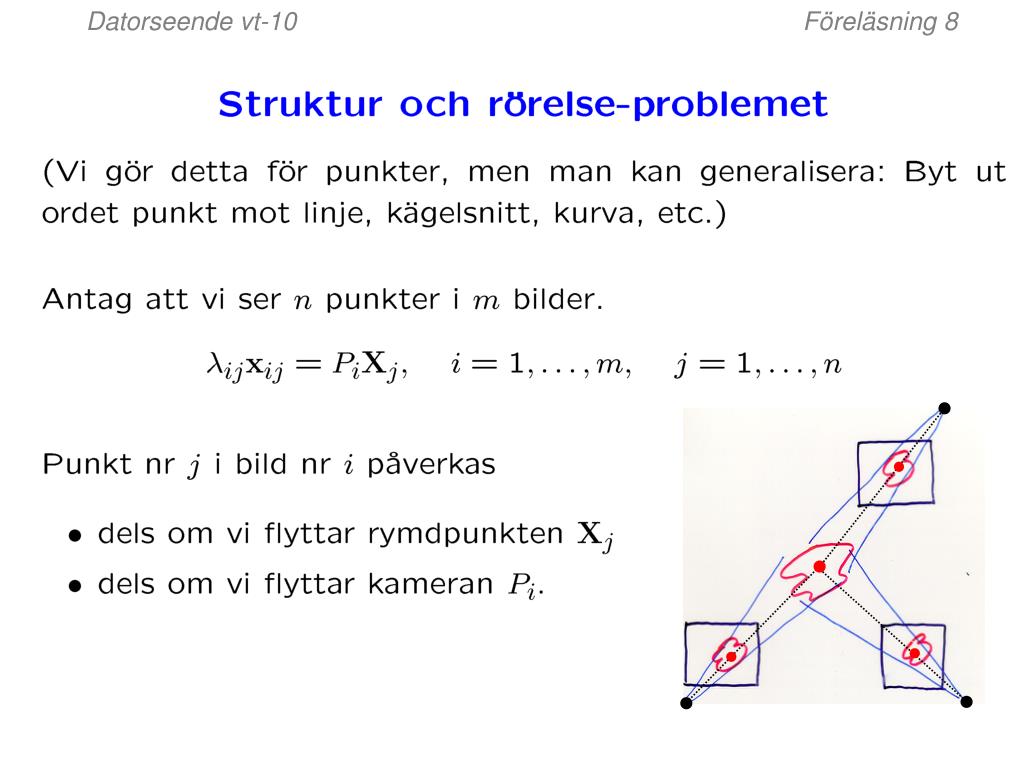

  13. Datorseende vt-10 Föreläsning 8

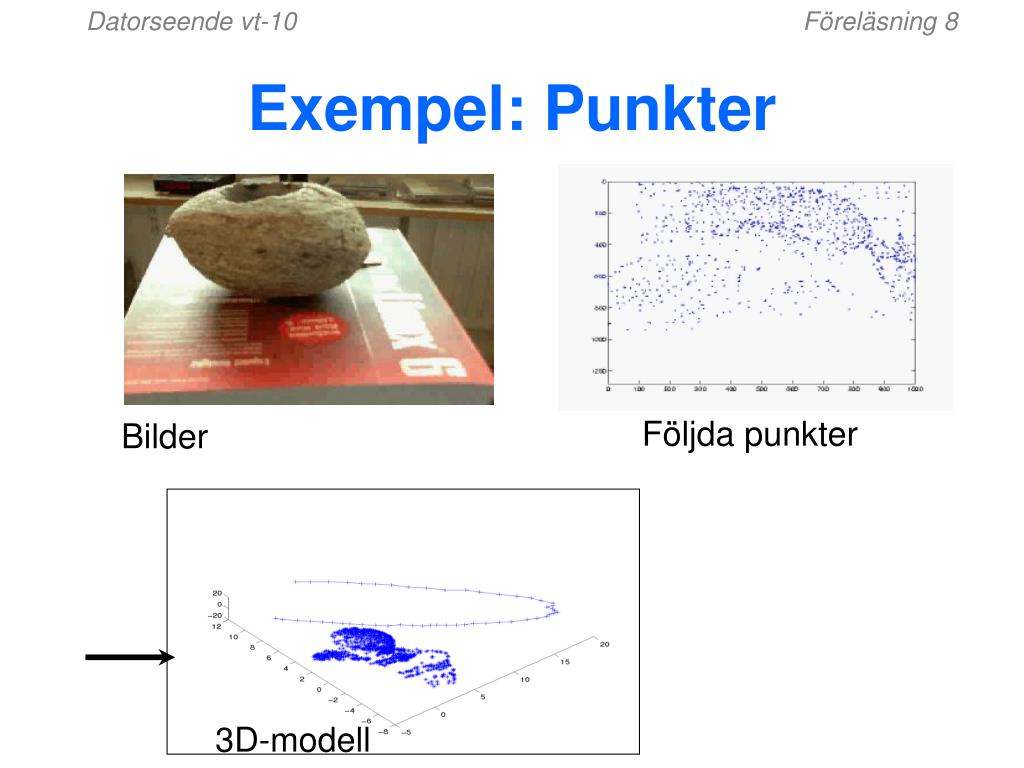

  14. Datorseende vt-10 Föreläsning 8 3D-modell Exempel: Punkter Följda punkter Bilder

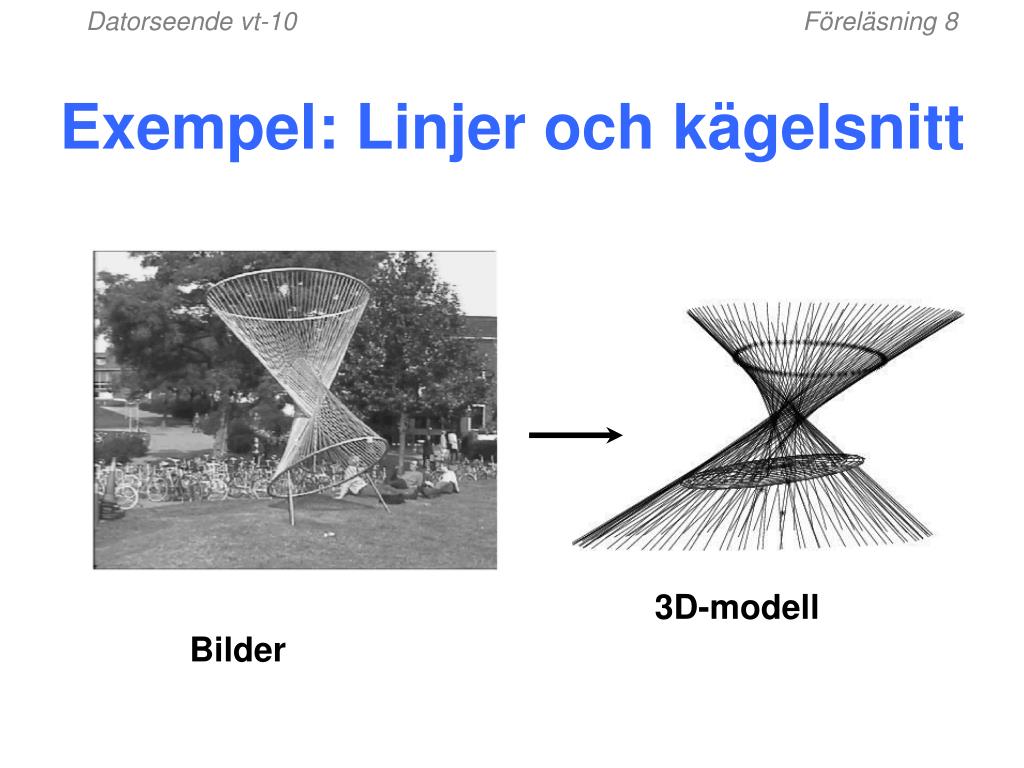

  15. Datorseende vt-10 Föreläsning 8 3D-modell Exempel: Linjer och kägelsnitt Bilder

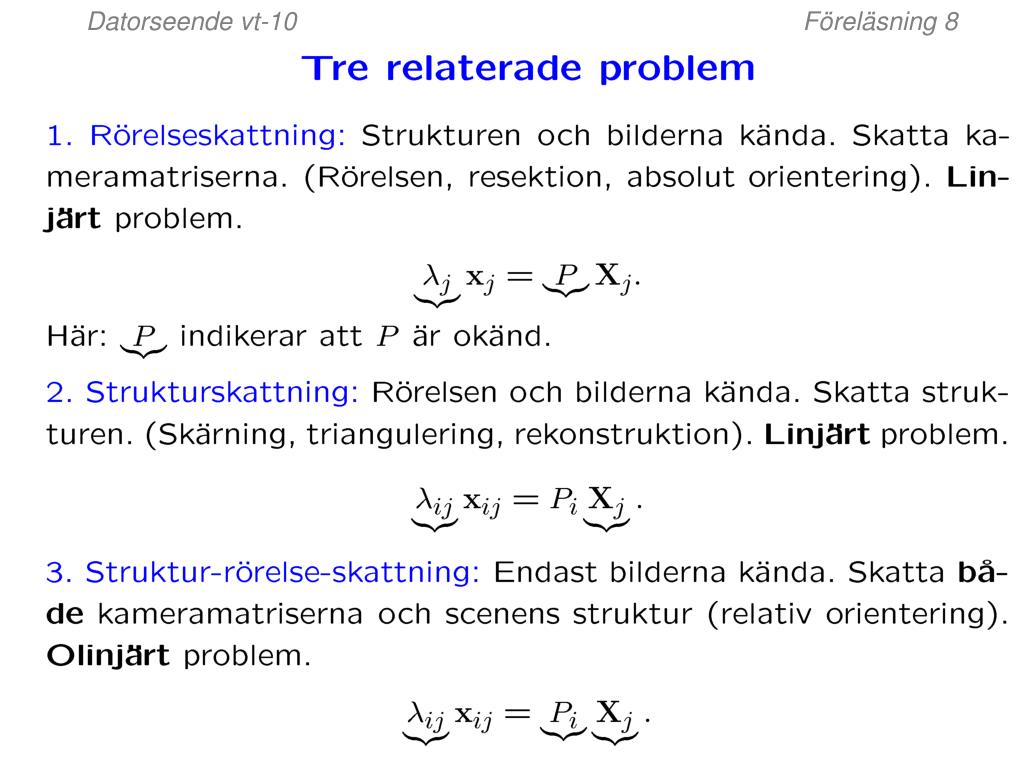

  16. Datorseende vt-10 Föreläsning 8

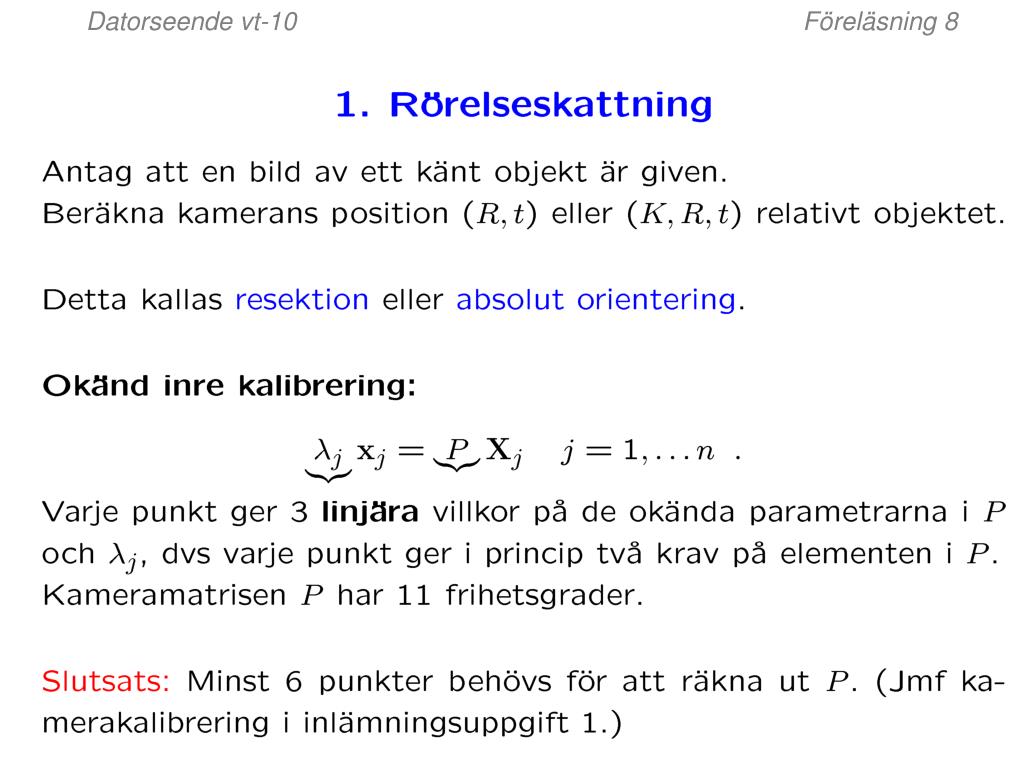

  17. Datorseende vt-10 Föreläsning 8

  18. Datorseende vt-10 Föreläsning 8

  19. Datorseende vt-10 Föreläsning 8

  20. Datorseende vt-10 Föreläsning 8

  21. Datorseende vt-10 Föreläsning 8

  22. Datorseende vt-10 Föreläsning 8 X

  23. Datorseende vt-10 Föreläsning 8

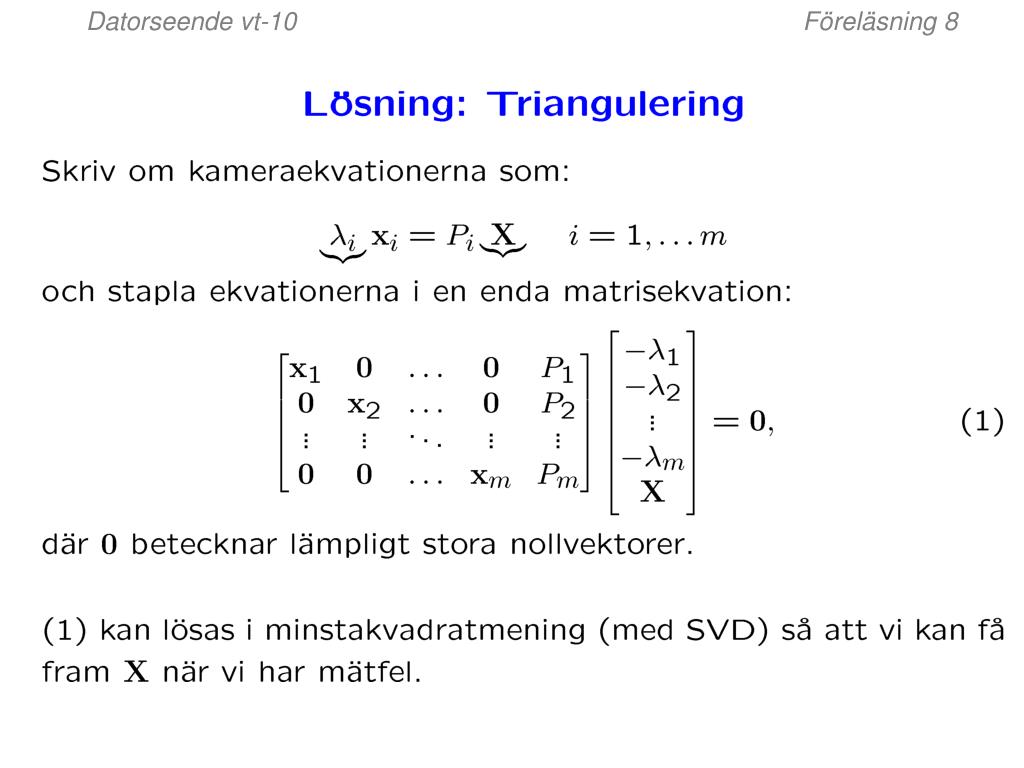

  24. Datorseende vt-10 Föreläsning 8

  25. Datorseende vt-10 Föreläsning 8

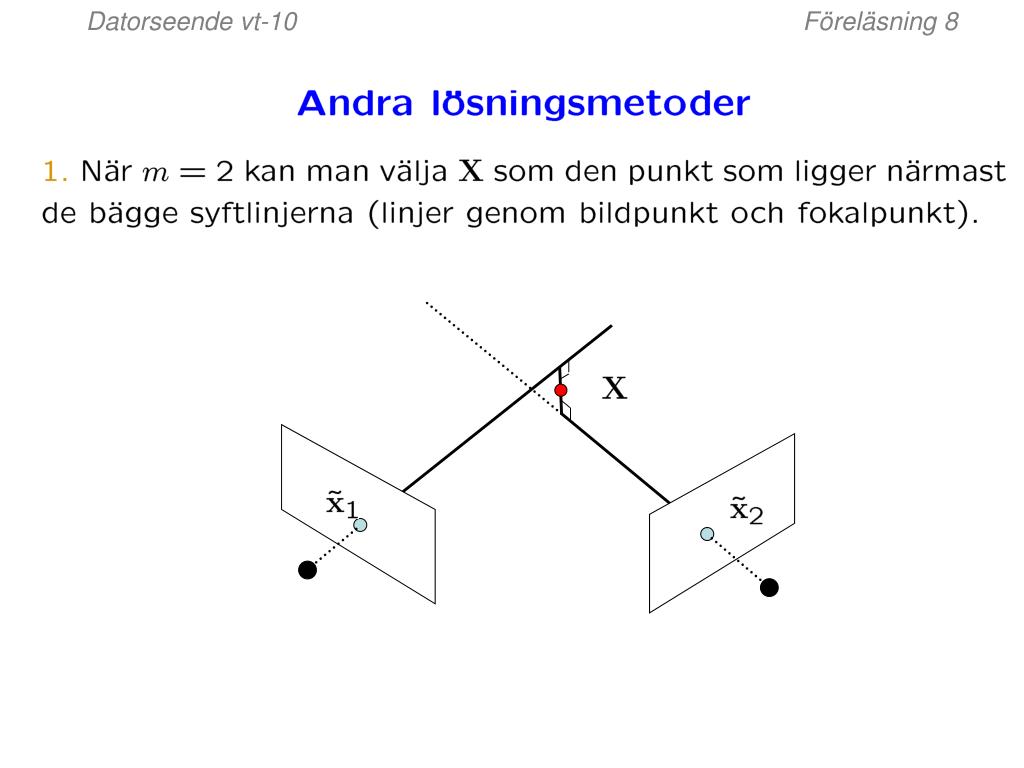

  26. Datorseende vt-10 Föreläsning 8

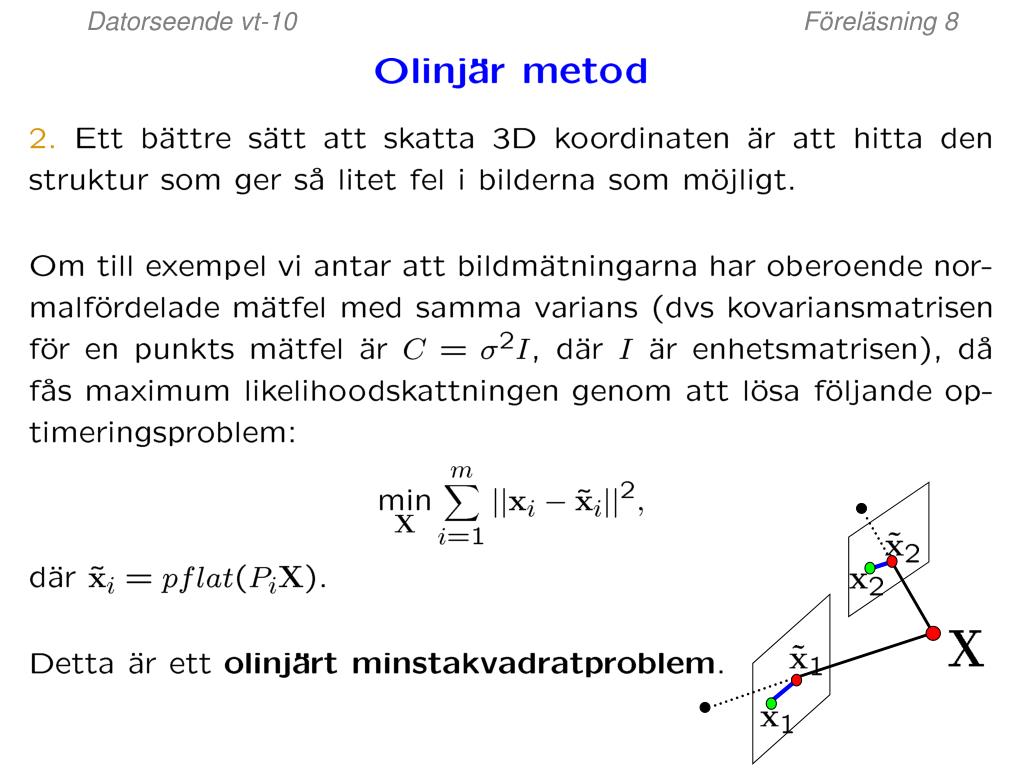

  27. Datorseende vt-10 Föreläsning 8

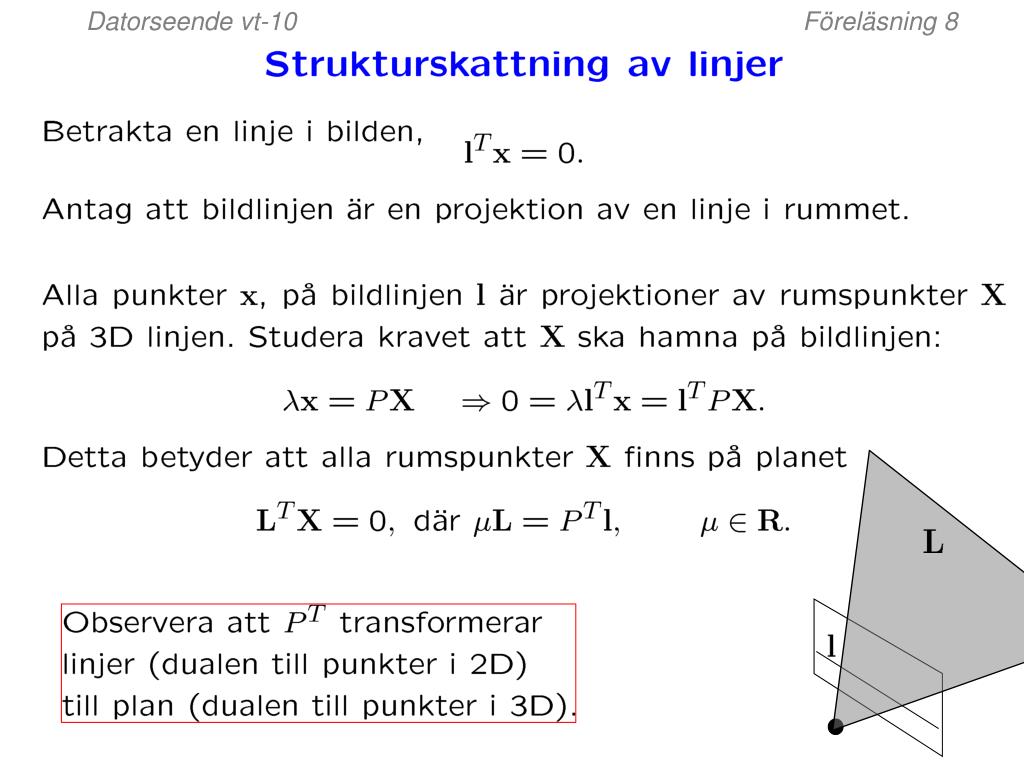

  28. Datorseende vt-10 Föreläsning 8

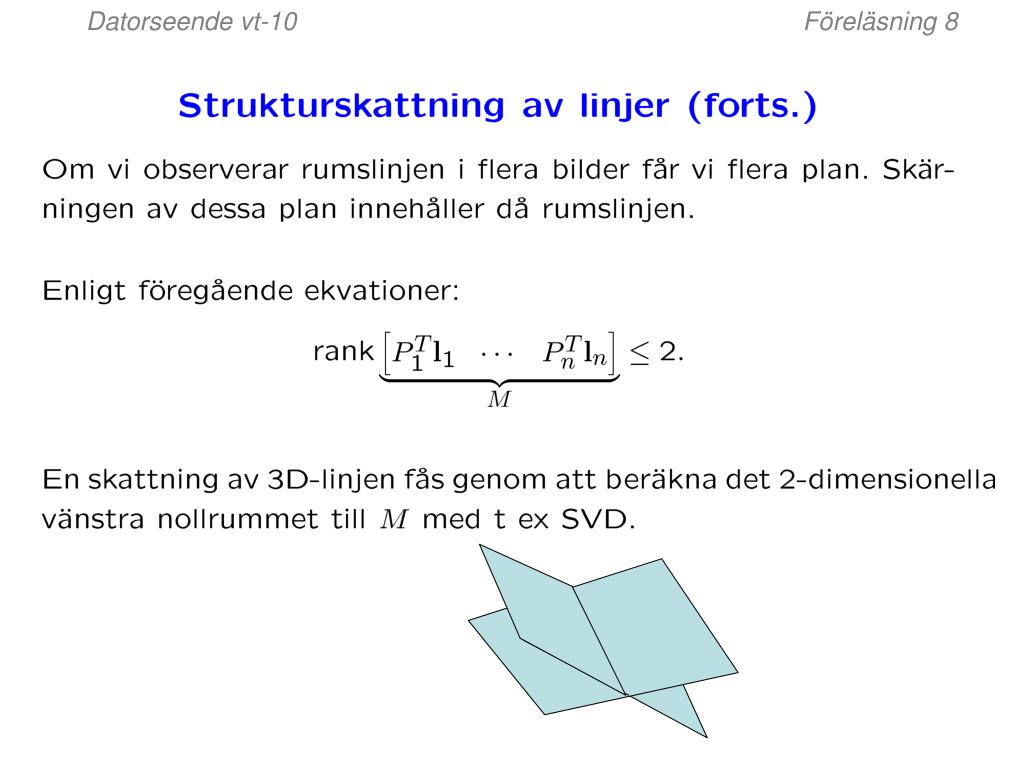

  29. Datorseende vt-10 Föreläsning 8

  30. Datorseende vt-10 Föreläsning 8

  31. Datorseende vt-10 Föreläsning 8

  32. Datorseende vt-10 Föreläsning 8

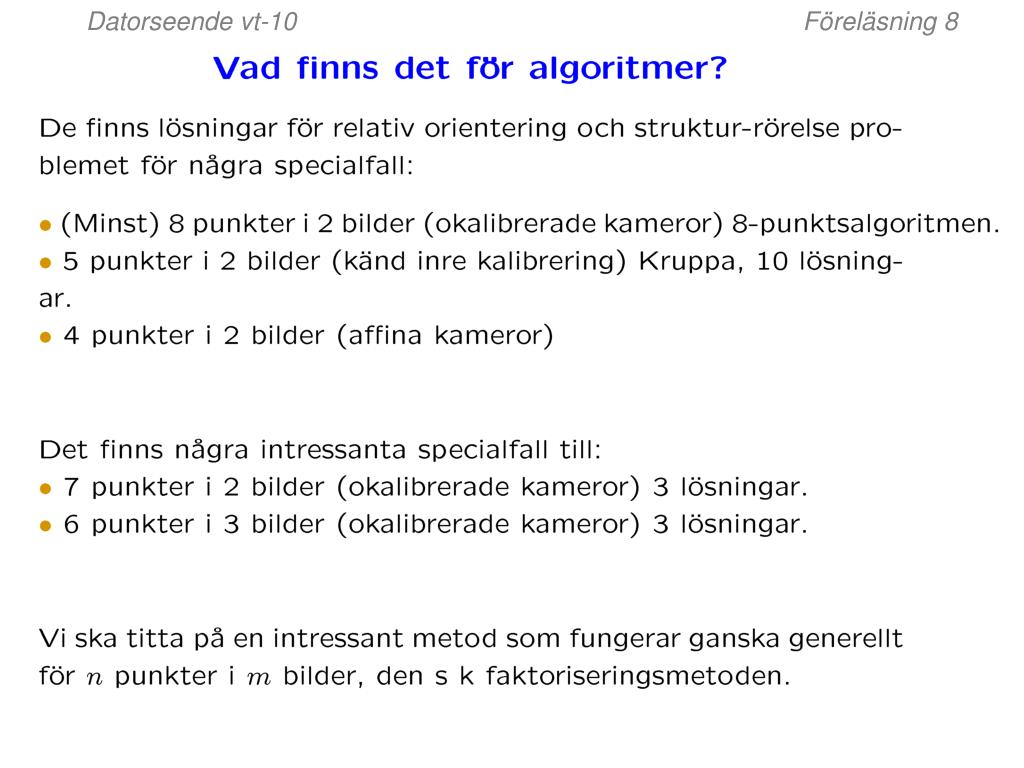

  33. Datorseende vt-10 Föreläsning 8

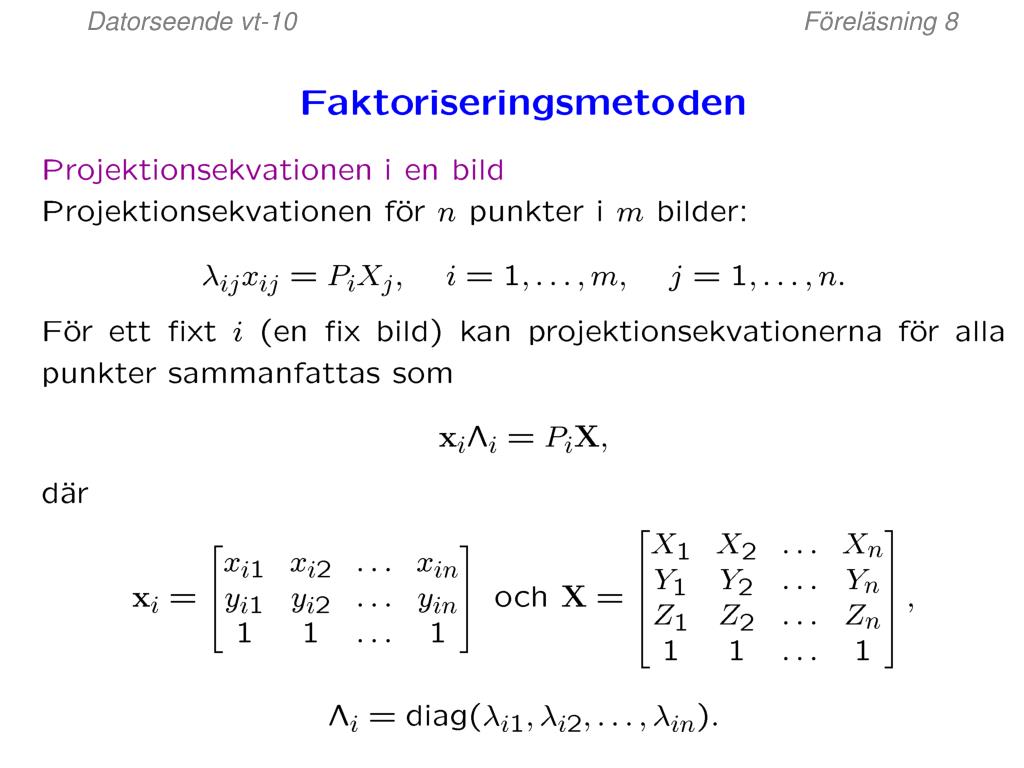

  34. Datorseende vt-10 Föreläsning 8

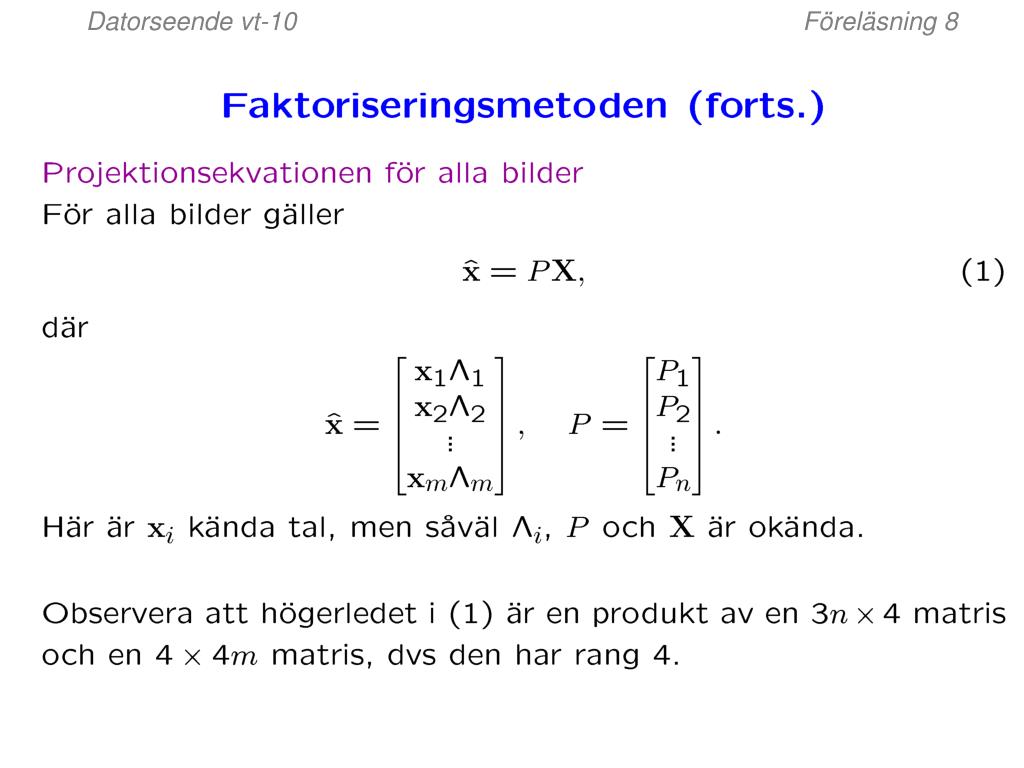

  35. Datorseende vt-10 Föreläsning 8

  36. Datorseende vt-10 Föreläsning 8

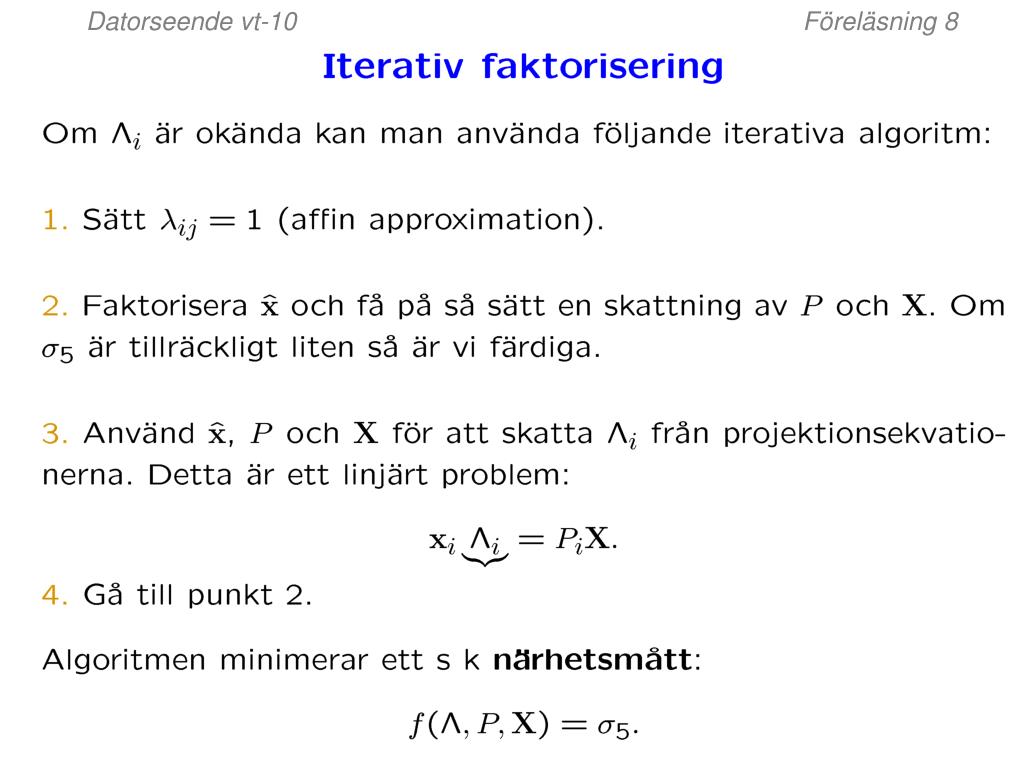

  37. Datorseende vt-10 Föreläsning 8

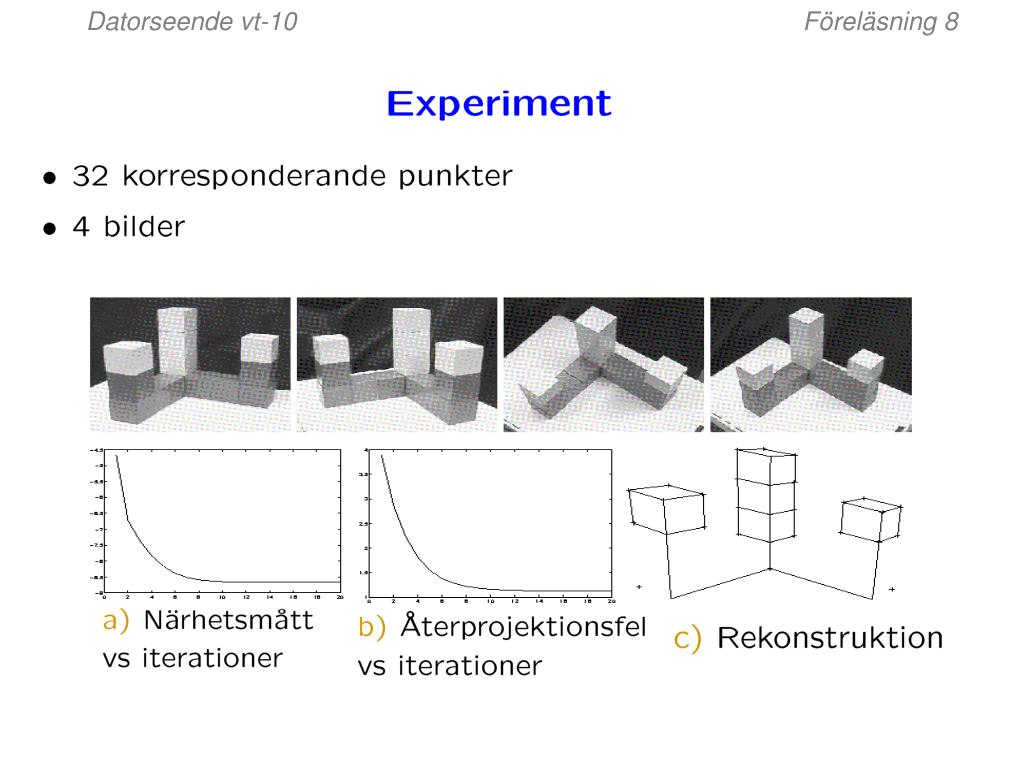

  38. Datorseende vt-10 Föreläsning 8

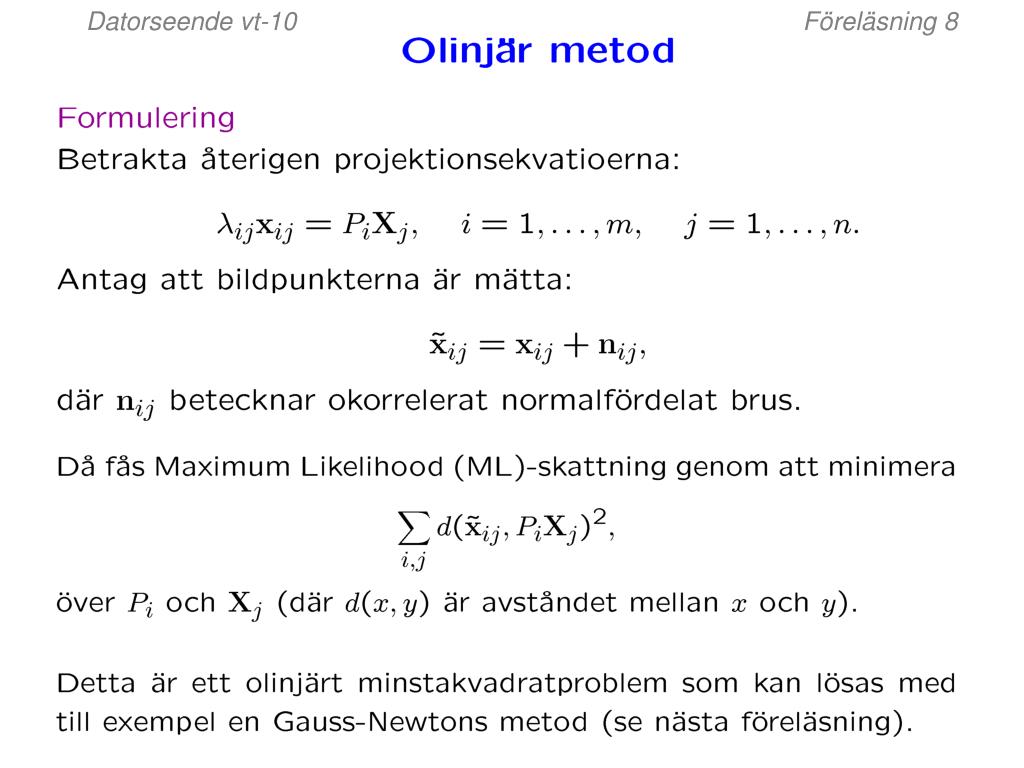

  39. Datorseende vt-10 Föreläsning 8

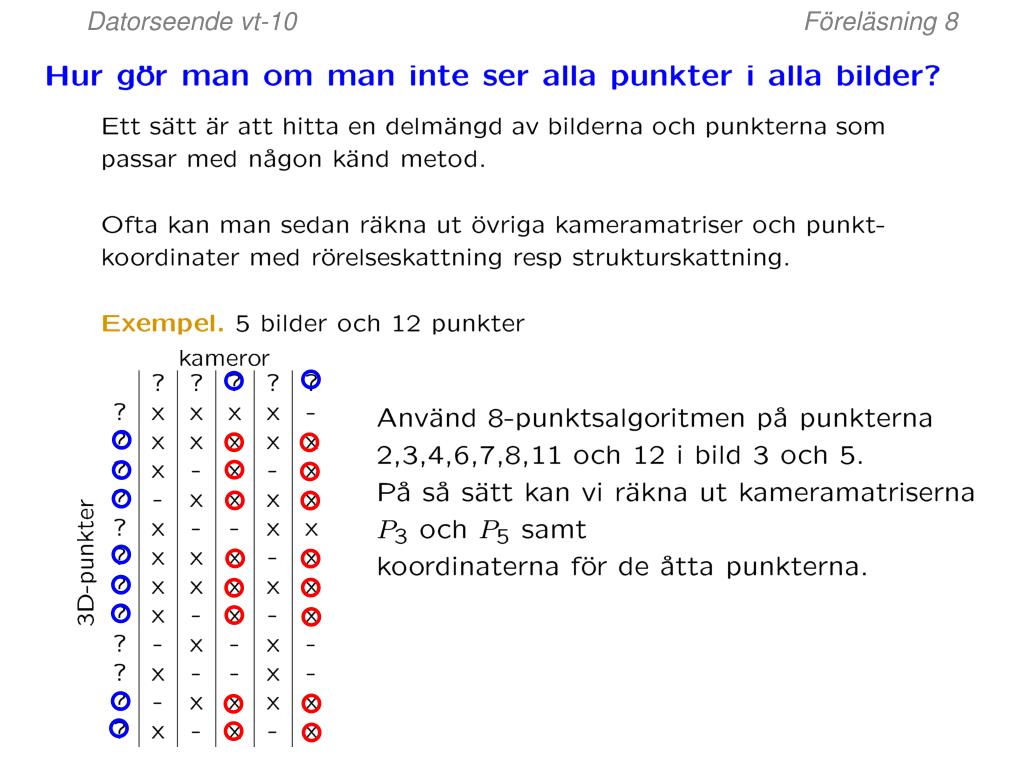

  40. Datorseende vt-10 Föreläsning 8

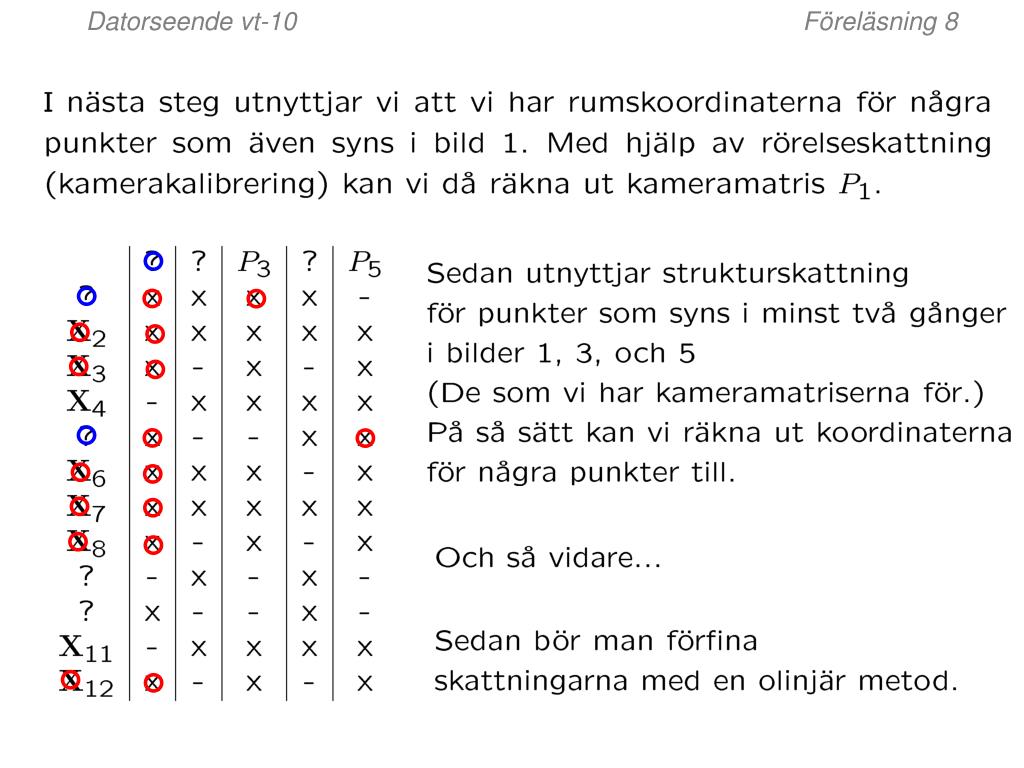

  41. Datorseende vt-10 Föreläsning 8

  42. Datorseende vt-10 Föreläsning 8
