  1. PAPELÃO PAPEL CORRUGADO Luiz Guilherme Ivanqui Nádia Mayer Rafael Camargo Universidade Tecnológica Federal do Paraná Reciclagem – Prof Fátima de Jesus Bassetti

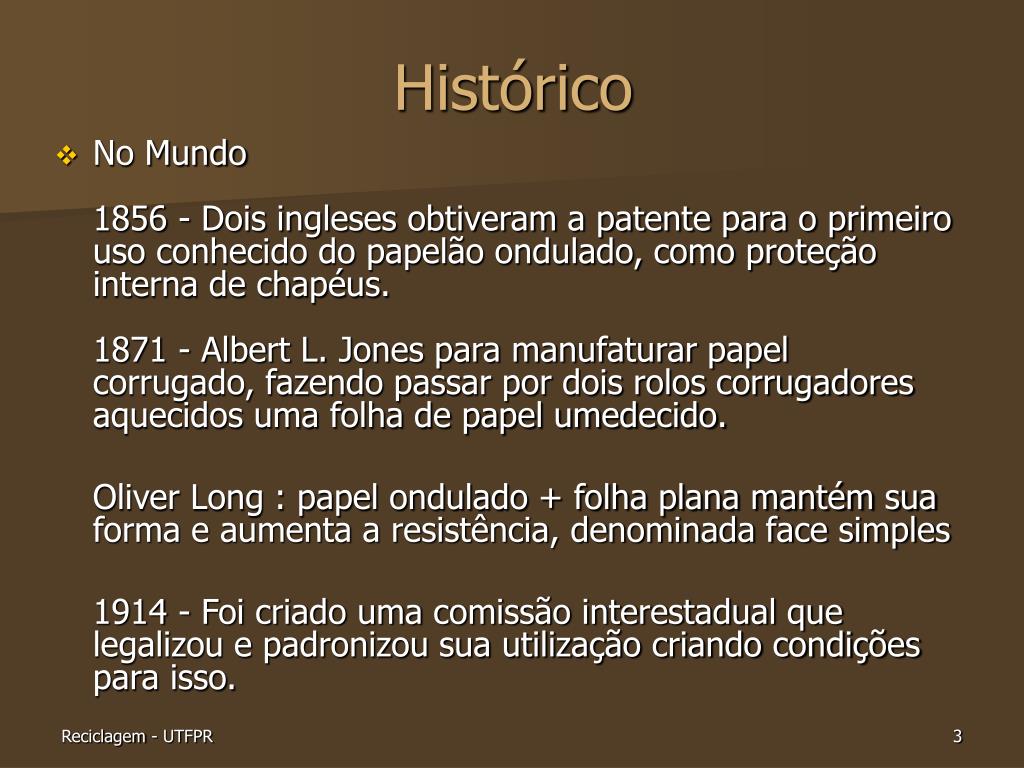

  2. Histórico • No Mundo1856 - Dois ingleses obtiveram a patente para o primeiro uso conhecido do papelão ondulado, como proteção interna de chapéus.1871 - Albert L. Jones para manufaturar papel corrugado, fazendo passar por dois rolos corrugadores aquecidos uma folha de papel umedecido. Oliver Long : papel ondulado + folha plana mantém sua forma e aumenta a resistência, denominada face simples 1914 - Foi criado uma comissão interestadual que legalizou e padronizou sua utilização criando condições para isso.

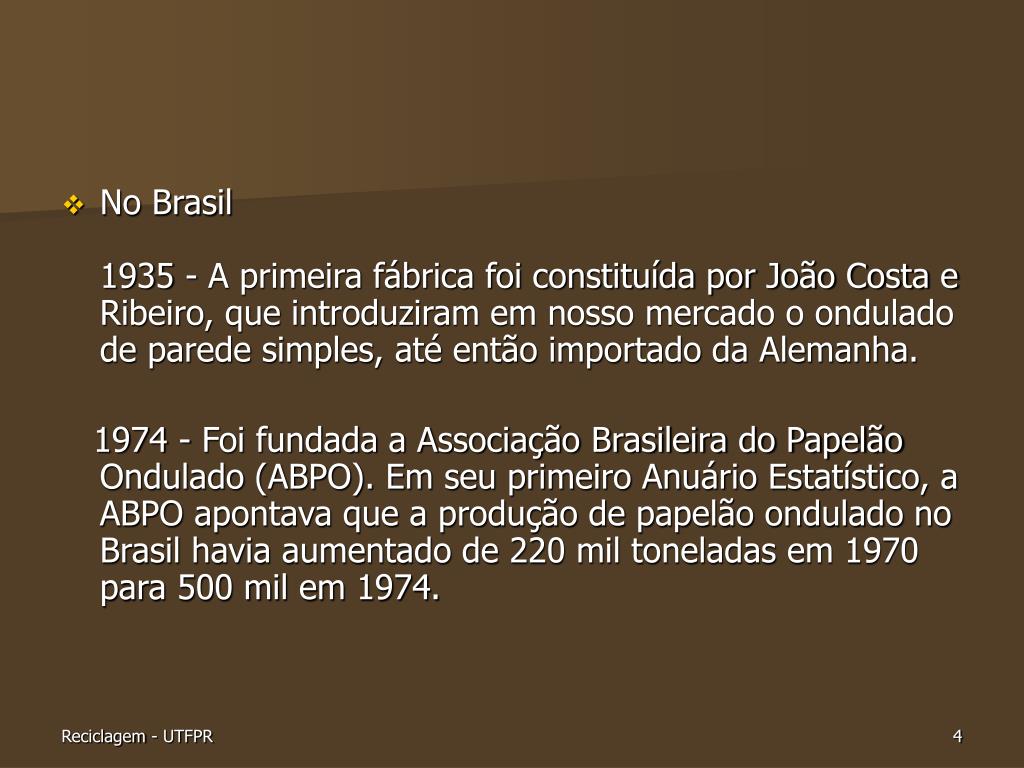

  3. No Brasil1935 - A primeira fábrica foi constituída por João Costa e Ribeiro, que introduziram em nosso mercado o ondulado de parede simples, até então importado da Alemanha. 1974 - Foi fundada a Associação Brasileira do Papelão Ondulado (ABPO). Em seu primeiro Anuário Estatístico, a ABPO apontava que a produção de papelão ondulado no Brasil havia aumentado de 220 mil toneladas em 1970 para 500 mil em 1974.

  4. Papelão • Conhecido como Papel Ondulado, Papel corrugado ou Papelão. • Tem uma camada intermediária de papel entre suas partes exteriores, disposta em ondulações, como uma sanfona. • Formado por um ou mais elementos ondulados, fixados a um ou mais elementos planos, com adesivo no topo das ondas.

  5. Os principais tipos de papel empregados para a fabricação das capas do papelão ondulado são o Kraft liner • O papel utilizado como miolo pode ser um papel semi-químico, obtido com 50% ou mais de pasta semi-química nova, ou um papel reciclado, obtido com matéria-prima totalmente reciclada. •  O tipo de ondulação é caracterizado pela altura das ondas e pelo número de ondas em um certo comprimento

  6. Características • - Elevada gramatura e rigidez • - Pouco peso - Baixo custo • - Resistência (umidade, temperatura, impacto, etc) • - Fácil manuseio - Fabricado essencialmente de pasta mecânica e/ou aparas; - Várias camadas da mesma massa; - Sua cor, é conseqüência dos materiais empregados na sua fabricação. - Capacidade de reciclagem

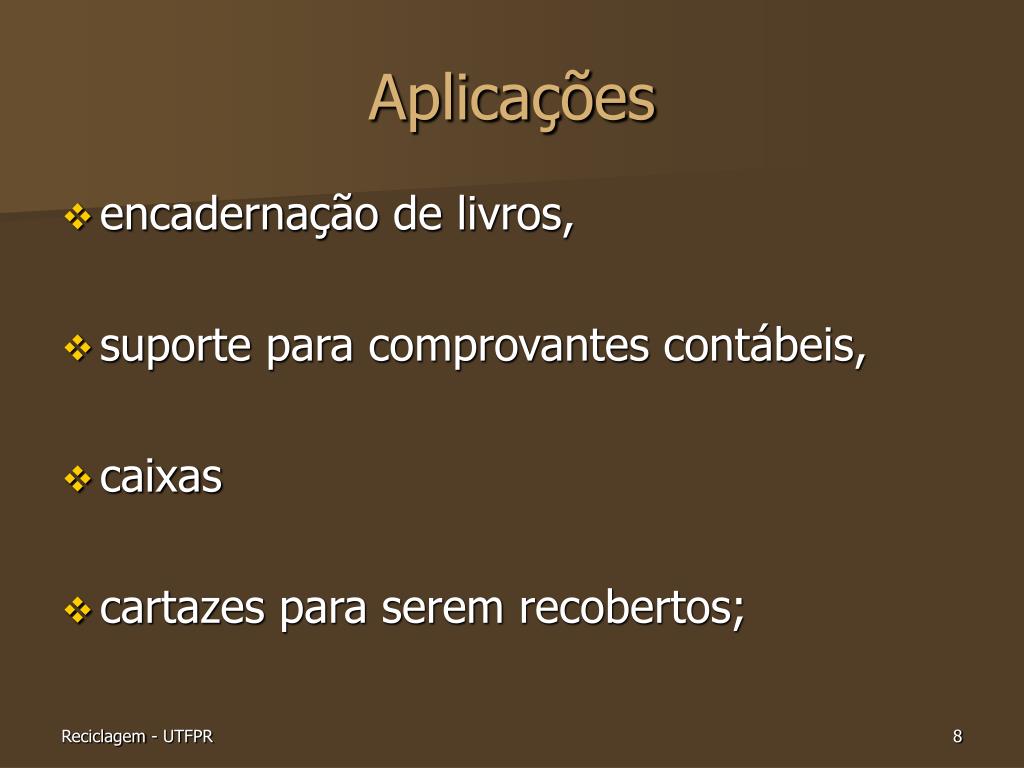

  7. Aplicações • encadernação de livros, • suporte para comprovantes contábeis, • caixas • cartazes para serem recobertos;

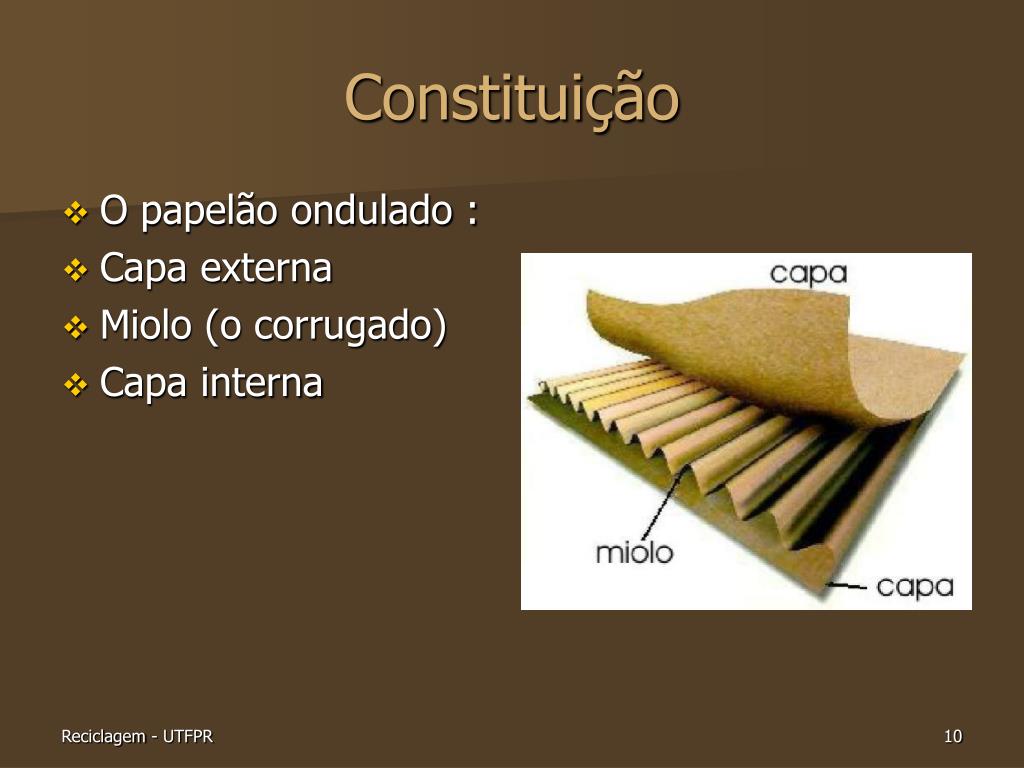

  8. Constituição • O papelão ondulado : • Capa externa • Miolo (o corrugado) • Capa interna

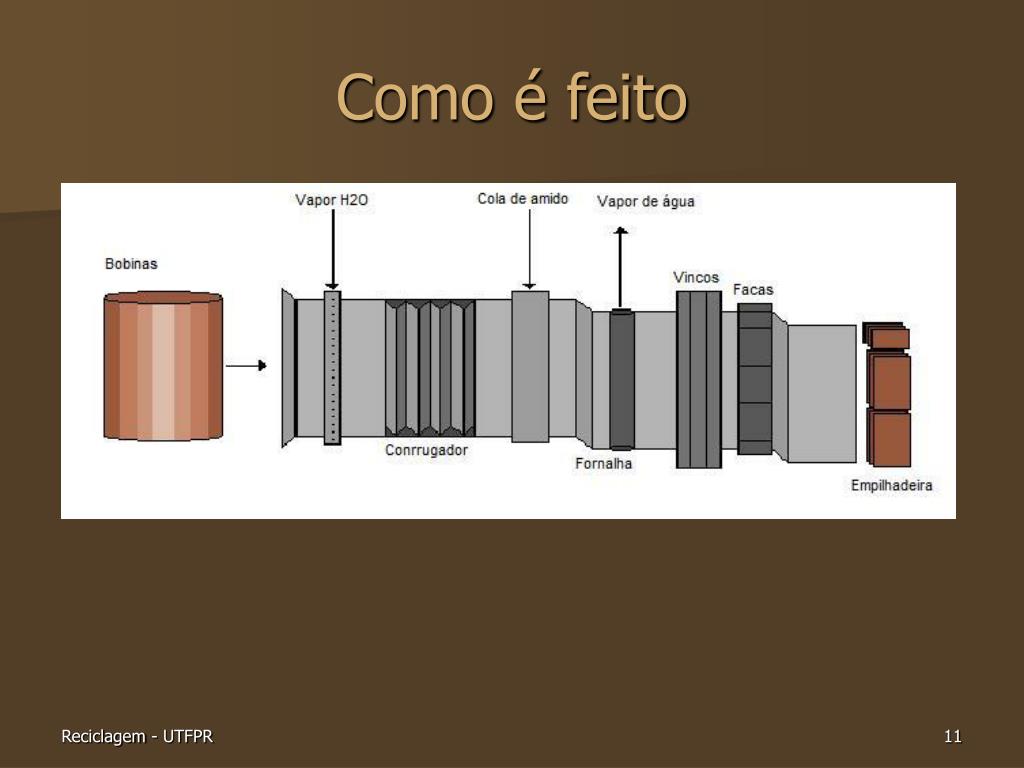

  9. Como é feito

  10. Tipos de papelão • Conforme a terminologia da NBR 5985, os tipos de papelão ondulado são: Face Simples; Parede Simples; Parede Dupla; Parede Tripla; Parede Múltipla.

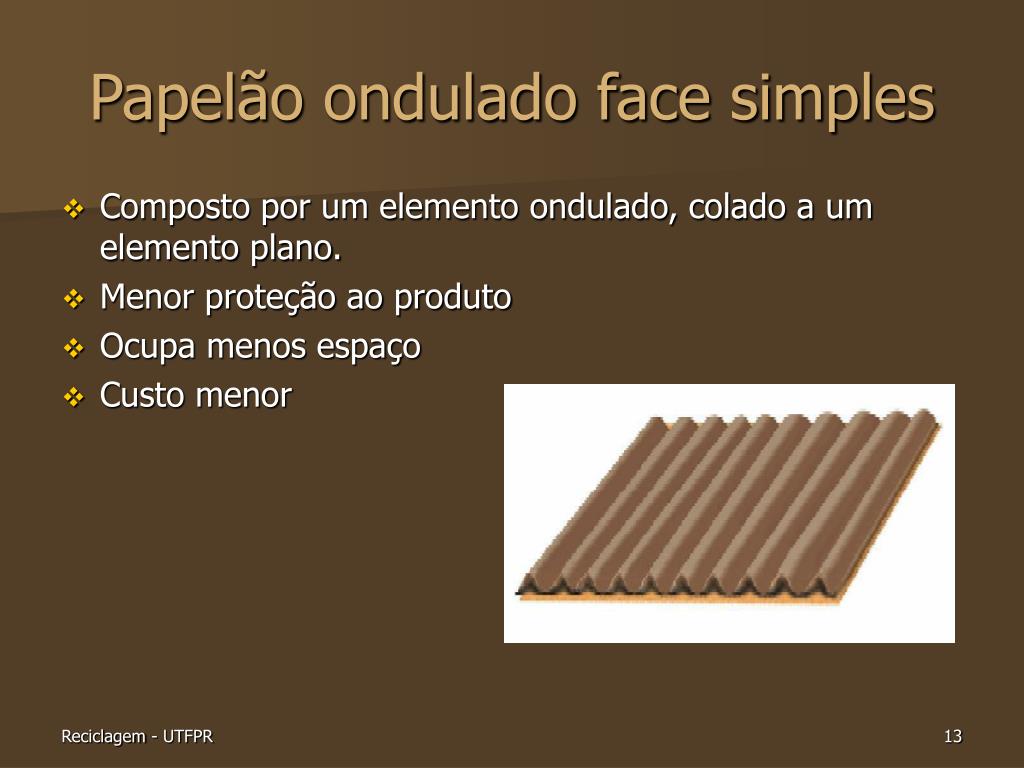

  11. Papelão ondulado face simples • Composto por um elemento ondulado, colado a um elemento plano. • Menor proteção ao produto • Ocupa menos espaço • Custo menor

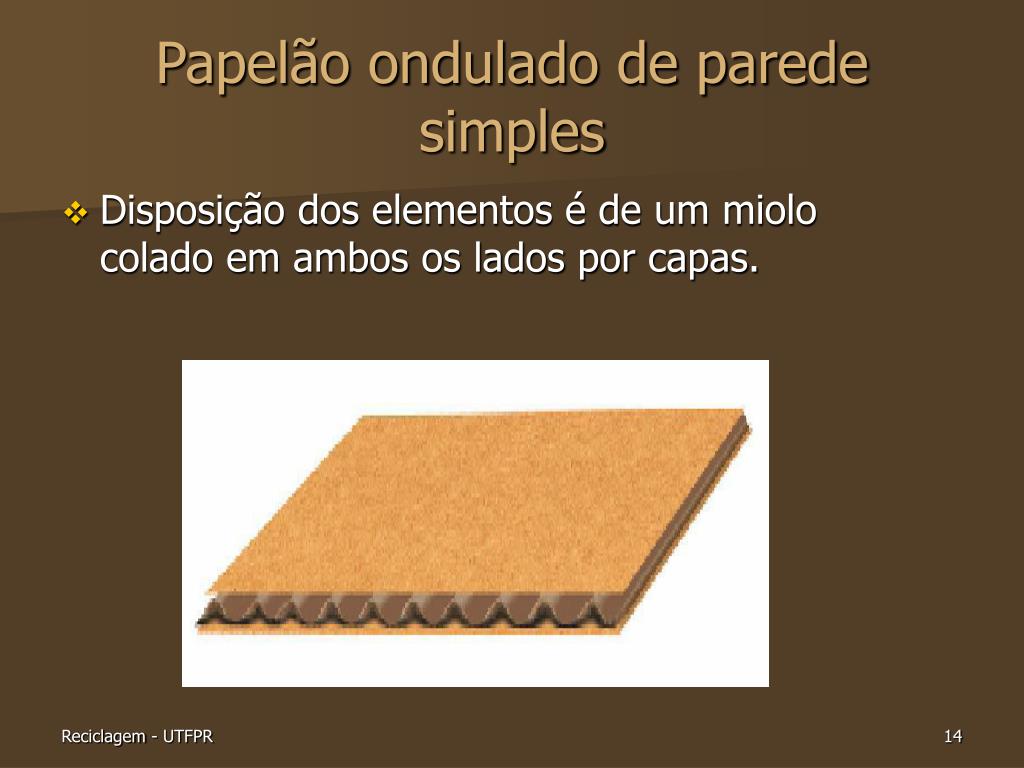

  12. Papelão ondulado de parede simples • Disposição dos elementos é de um miolo colado em ambos os lados por capas.

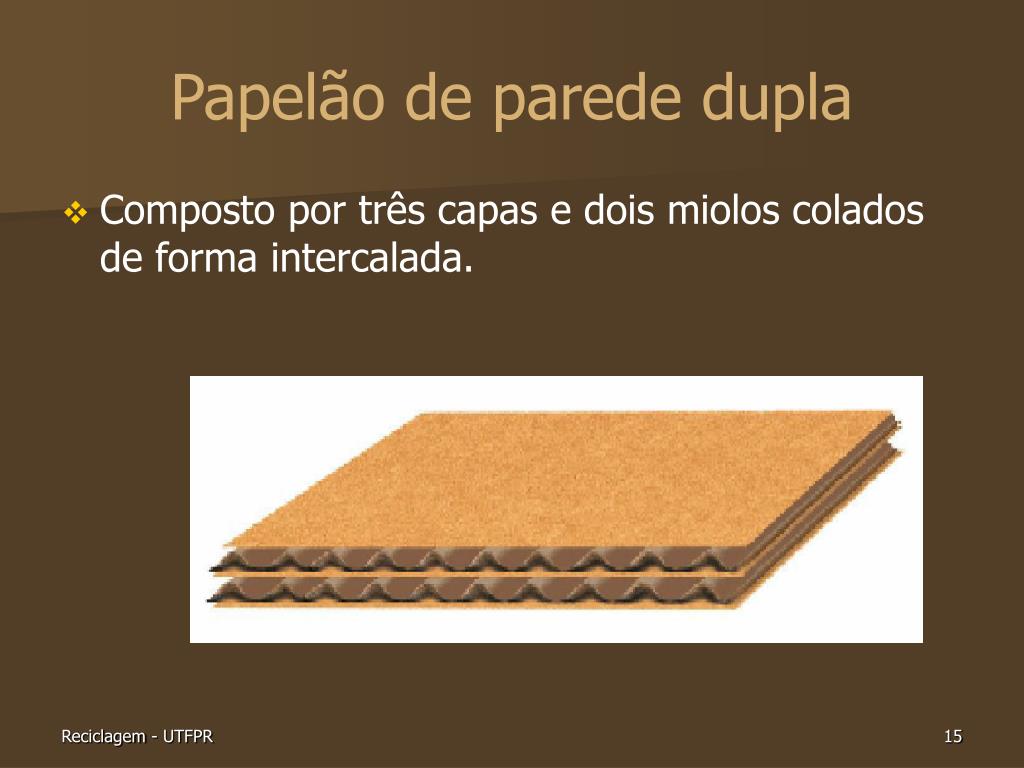

  13. Papelão de parede dupla • Composto por três capas e dois miolos colados de forma intercalada.

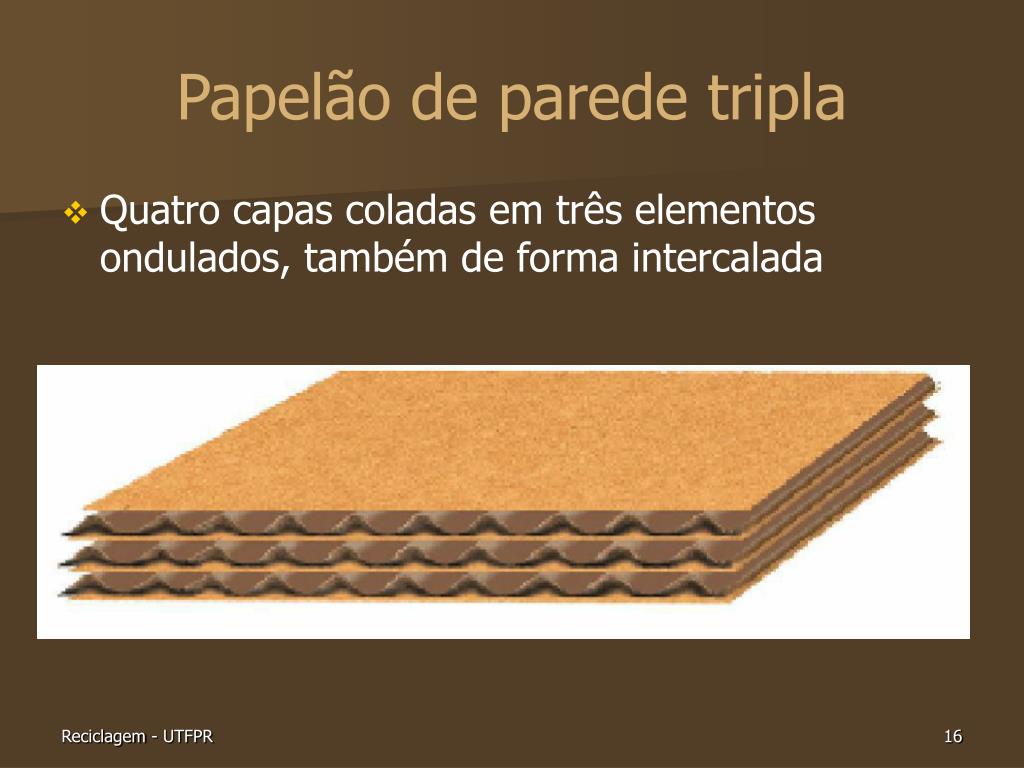

  14. Papelão de parede tripla • Quatro capas coladas em três elementos ondulados, também de forma intercalada

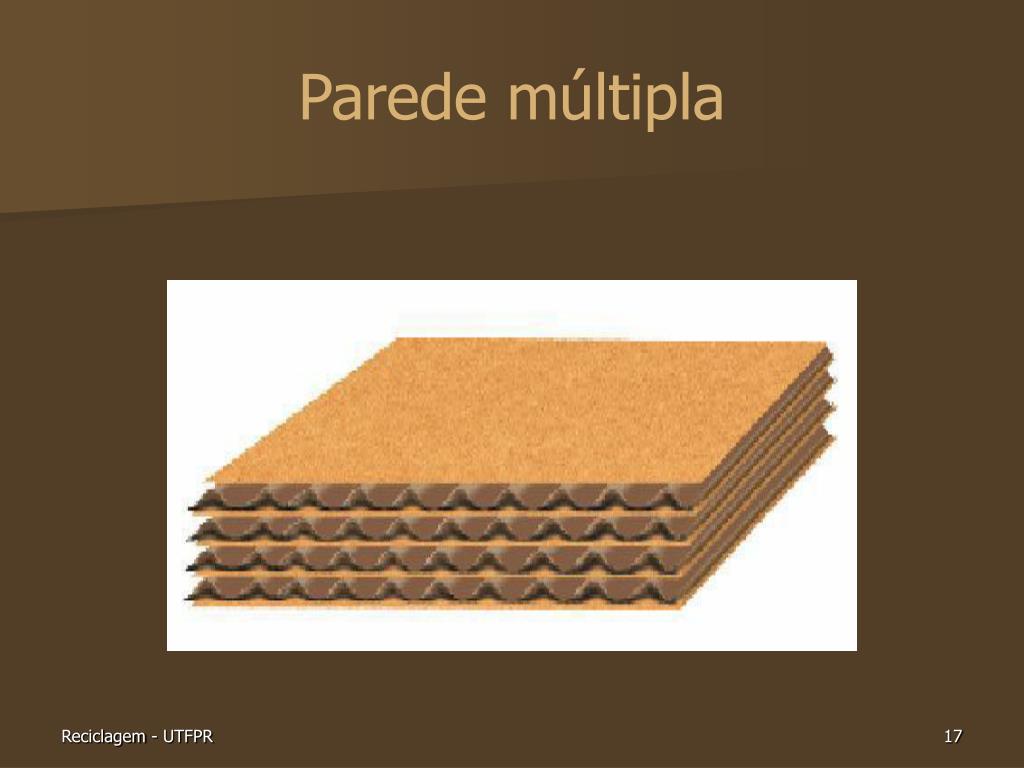

  15. Parede múltipla

  16. Tipos de estruturas • Face simples Face plana colada a um elemento ondulado • Parede simples Duas faces planas coladas em ambos os lados de um elemento ondulado • Parede dupla Dois elementos ondulados intercalados entre três faces planas

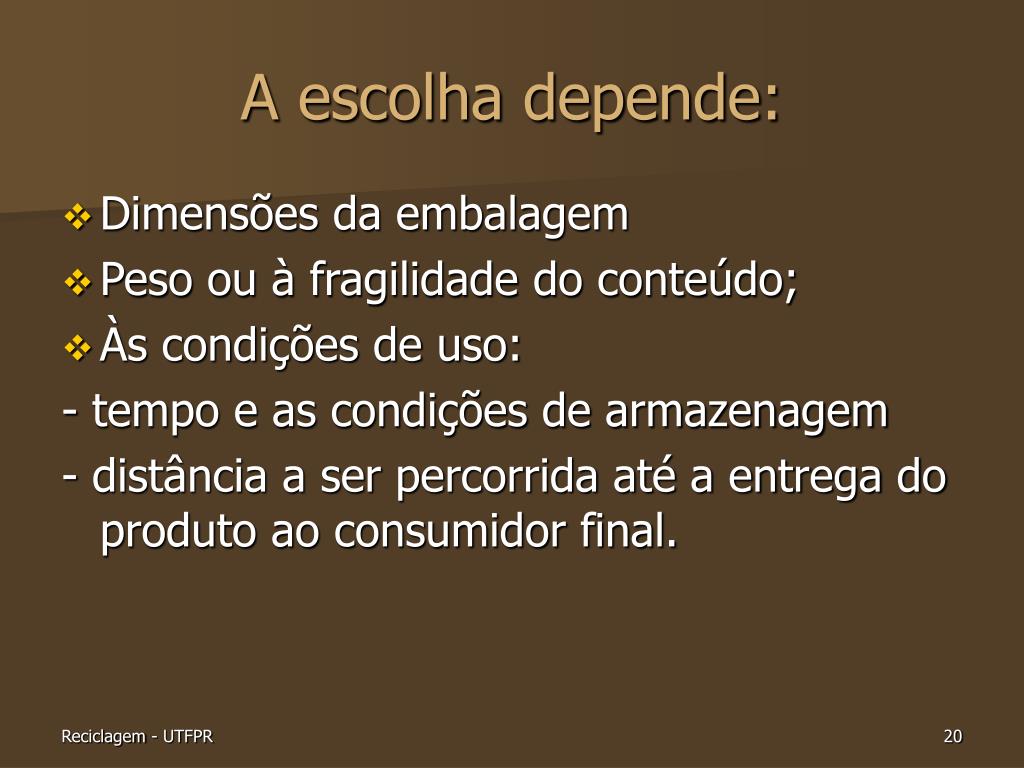

  17. A escolha depende: • Dimensões da embalagem • Peso ou à fragilidade do conteúdo; • Às condições de uso: - tempo e as condições de armazenagem - distância a ser percorrida até a entrega do produto ao consumidor final.

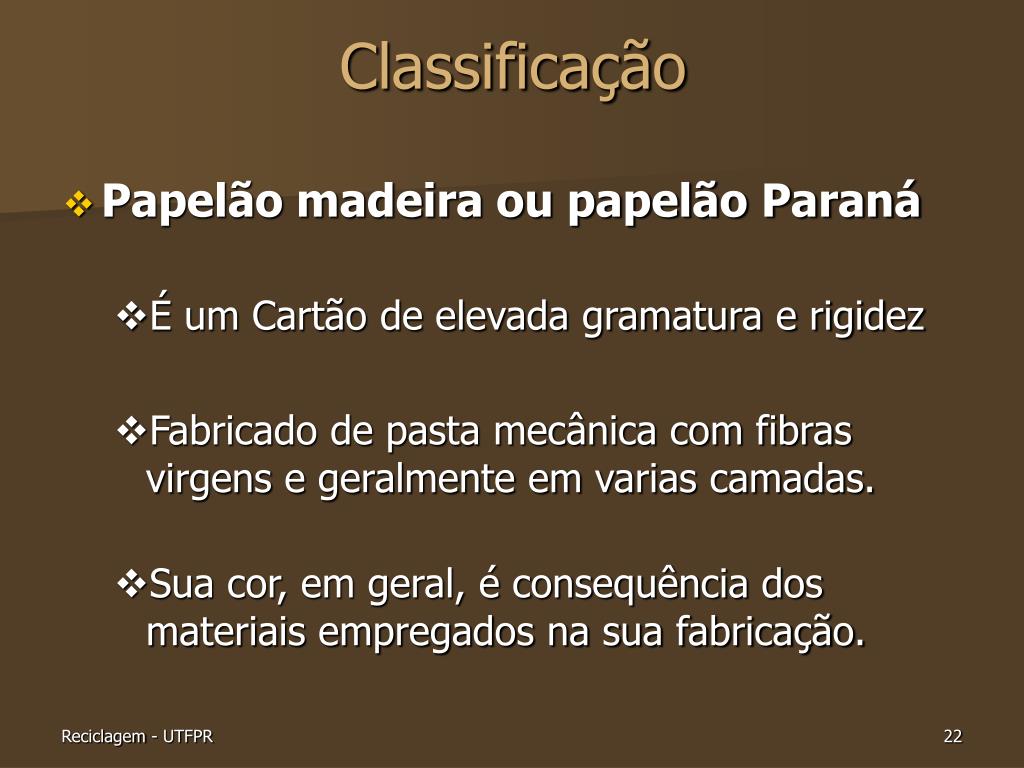

  18. Classificação • Papelão madeira ou papelão Paraná • É um Cartão de elevada gramatura e rigidez • Fabricado de pasta mecânica com fibras virgens e geralmente em varias camadas. • Sua cor, em geral, é consequência dos materiais empregados na sua fabricação.

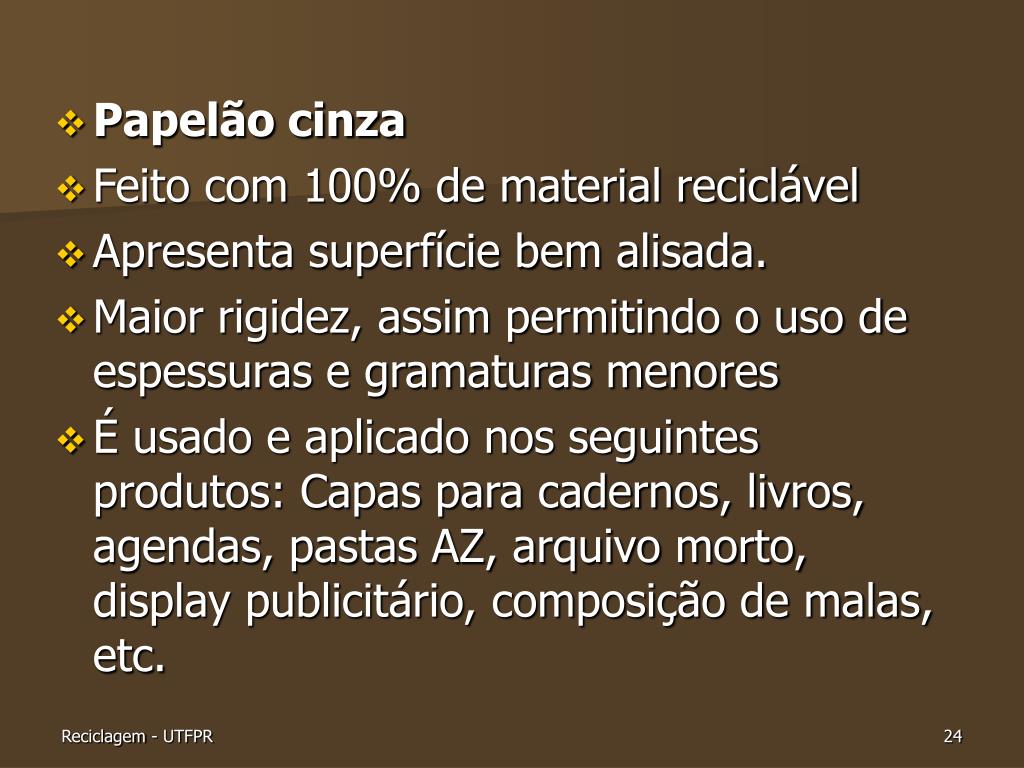

  19. Papelão cinza • Feito com 100% de material reciclável • Apresenta superfície bem alisada. • Maior rigidez, assim permitindo o uso de espessuras e gramaturas menores • É usado e aplicado nos seguintes produtos: Capas para cadernos, livros, agendas, pastas AZ, arquivo morto, display publicitário, composição de malas, etc.

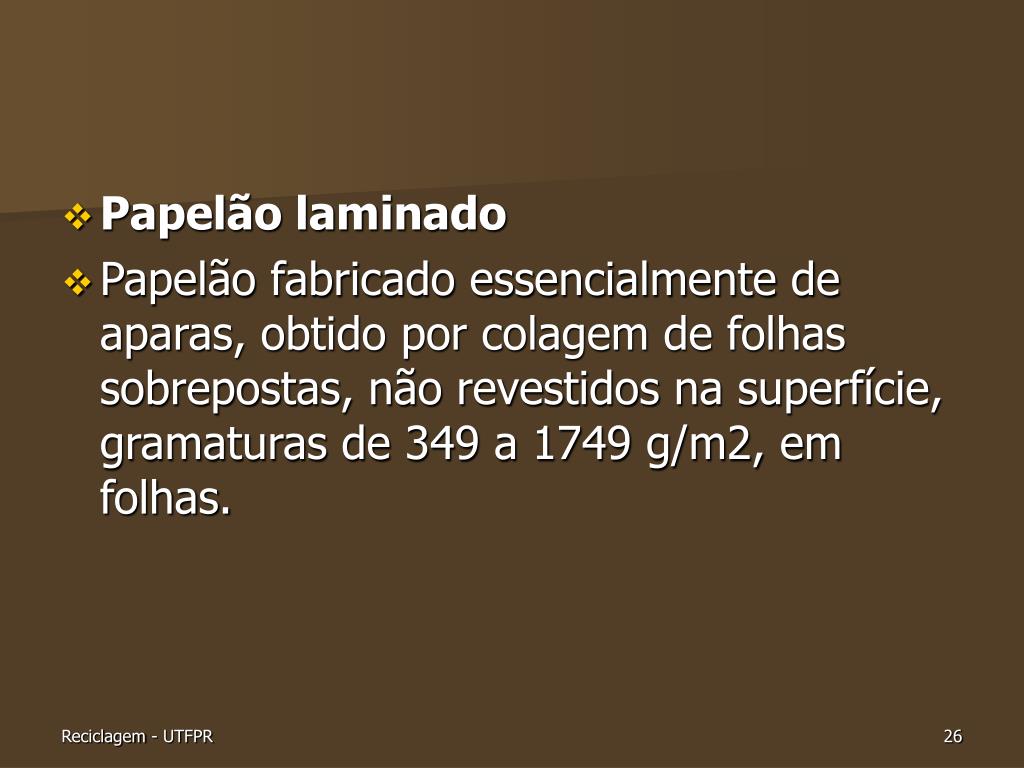

  20. Papelão laminado • Papelão fabricado essencialmente de aparas, obtido por colagem de folhas sobrepostas, não revestidos na superfície, gramaturas de 349 a 1749 g/m2, em folhas.

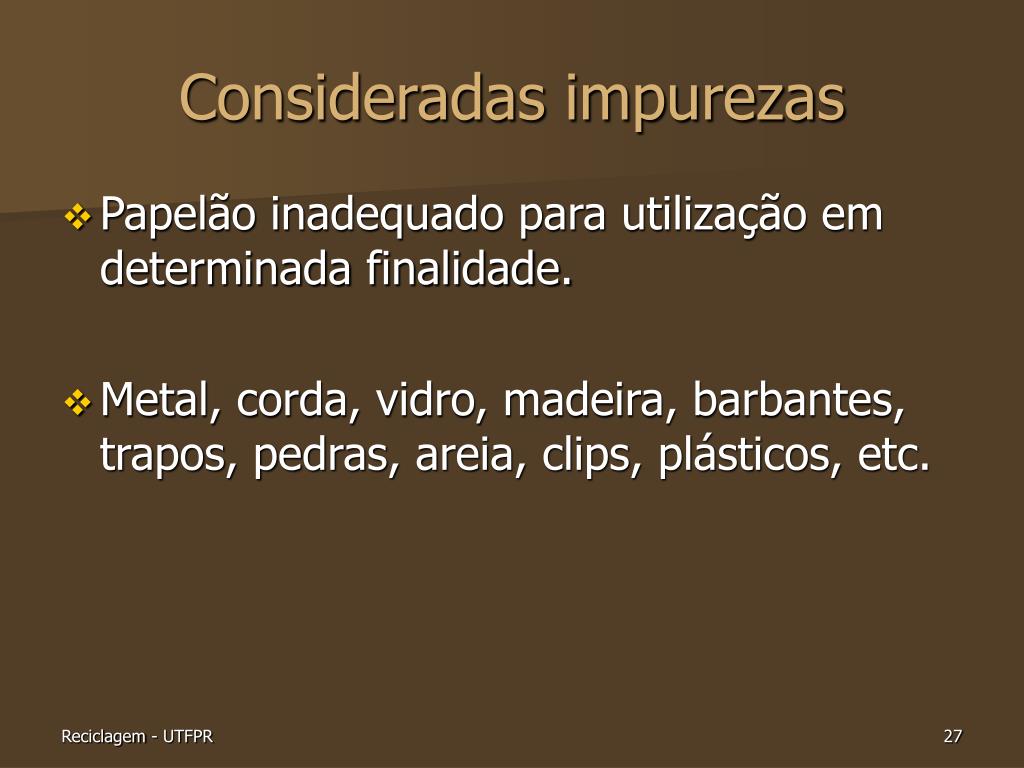

  21. Consideradas impurezas • Papelão inadequado para utilização em determinada finalidade. • Metal, corda, vidro, madeira, barbantes, trapos, pedras, areia, clips, plásticos, etc.

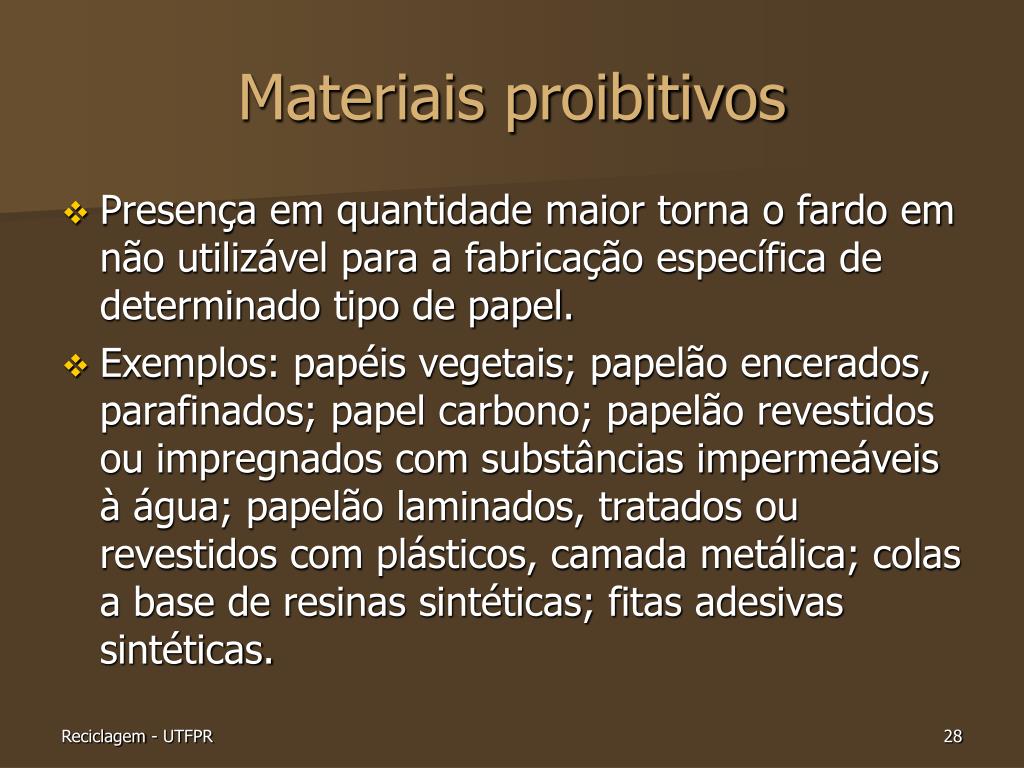

  22. Materiais proibitivos • Presença em quantidade maior torna o fardo em não utilizável para a fabricação específica de determinado tipo de papel. • Exemplos: papéis vegetais; papelão encerados, parafinados; papel carbono; papelão revestidos ou impregnados com substâncias impermeáveis à água; papelão laminados, tratados ou revestidos com plásticos, camada metálica; colas a base de resinas sintéticas; fitas adesivas sintéticas.

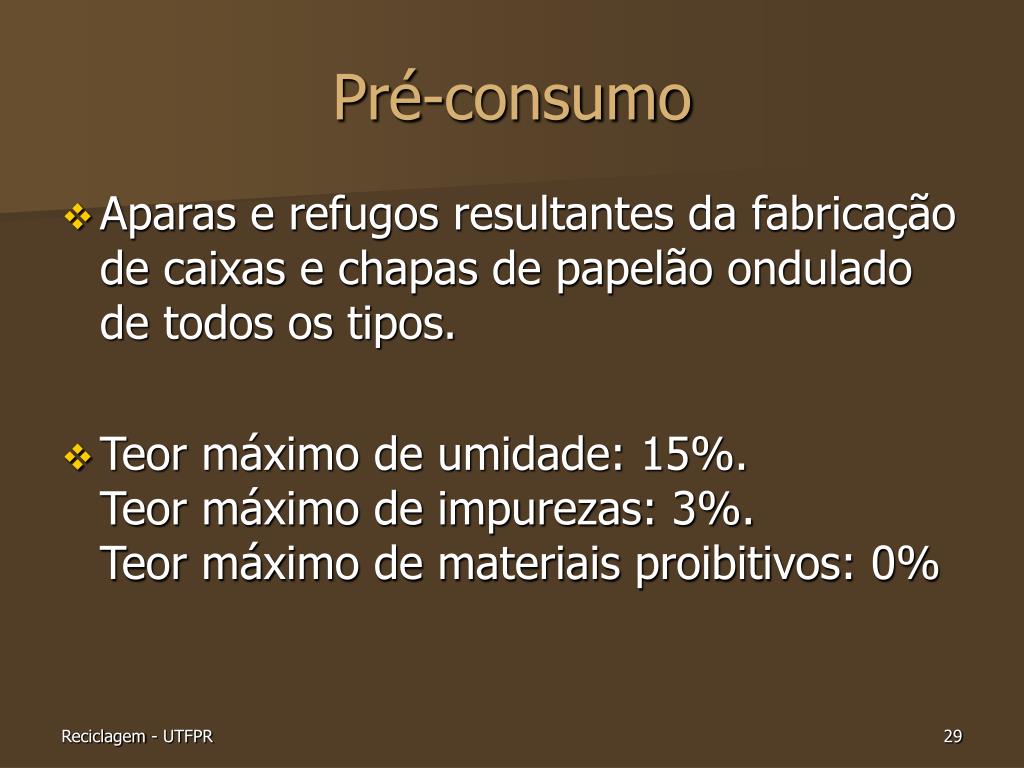

  23. Pré-consumo • Aparas e refugos resultantes da fabricação de caixas e chapas de papelão ondulado de todos os tipos. • Teor máximo de umidade: 15%.Teor máximo de impurezas: 3%.Teor máximo de materiais proibitivos: 0%

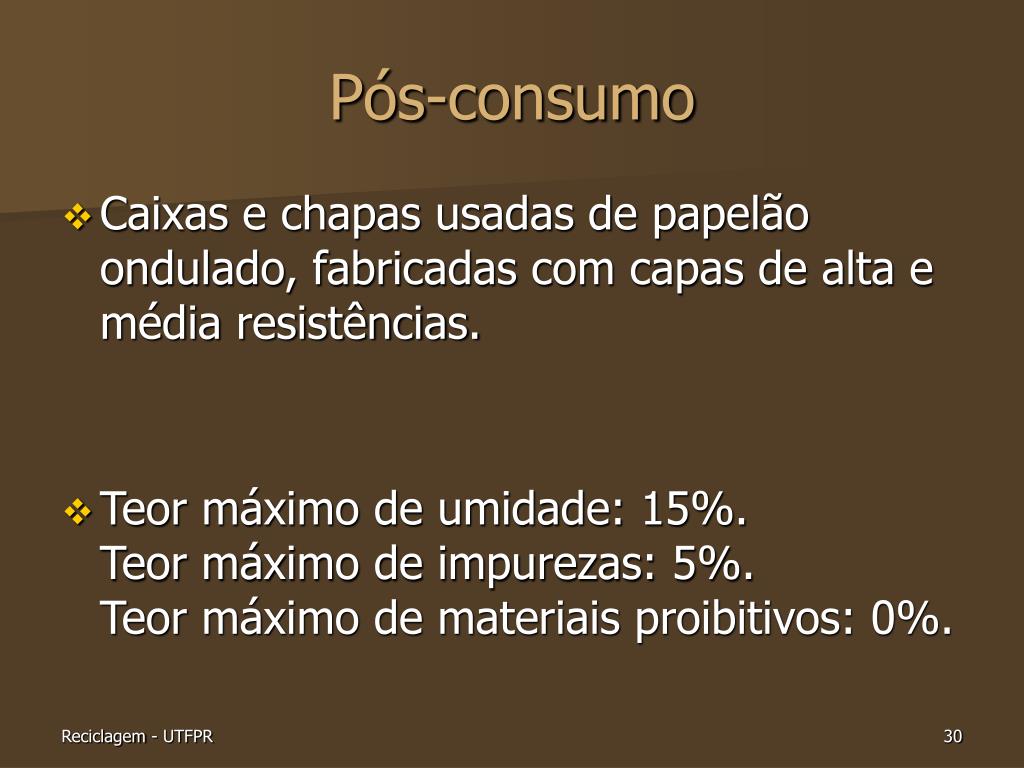

  24. Pós-consumo • Caixas e chapas usadas de papelão ondulado, fabricadas com capas de alta e média resistências. • Teor máximo de umidade: 15%.Teor máximo de impurezas: 5%. Teor máximo de materiais proibitivos: 0%.

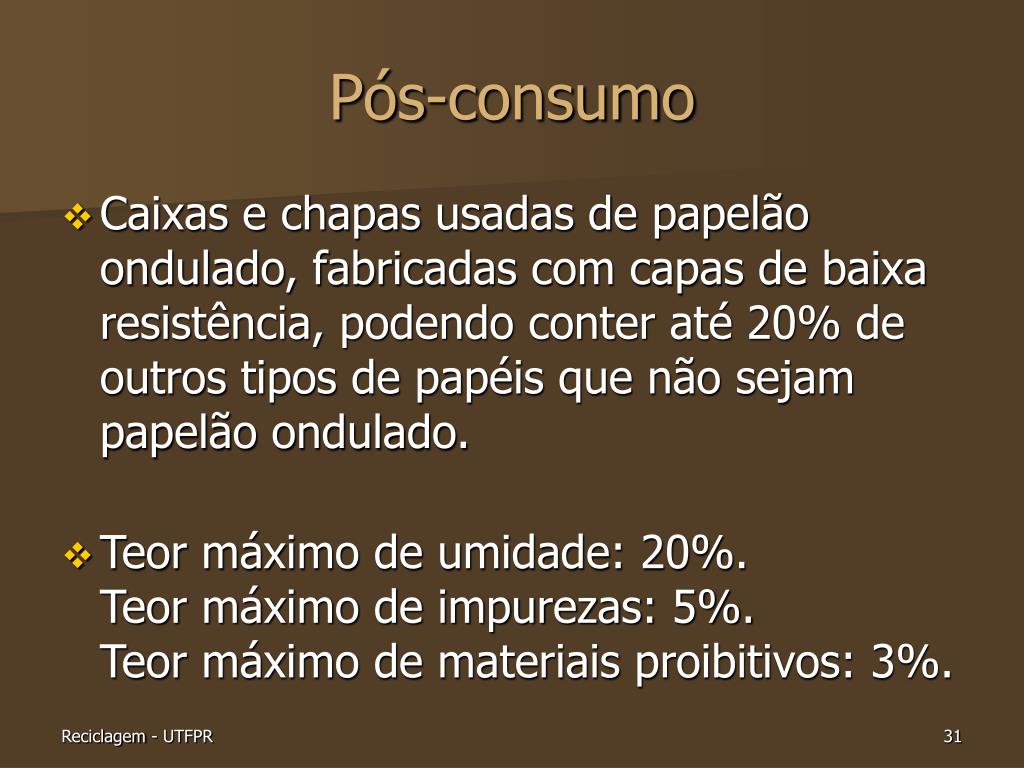

  25. Pós-consumo • Caixas e chapas usadas de papelão ondulado, fabricadas com capas de baixa resistência, podendo conter até 20% de outros tipos de papéis que não sejam papelão ondulado. • Teor máximo de umidade: 20%. Teor máximo de impurezas: 5%. Teor máximo de materiais proibitivos: 3%.

  26. Fonte: ABPO / 2006

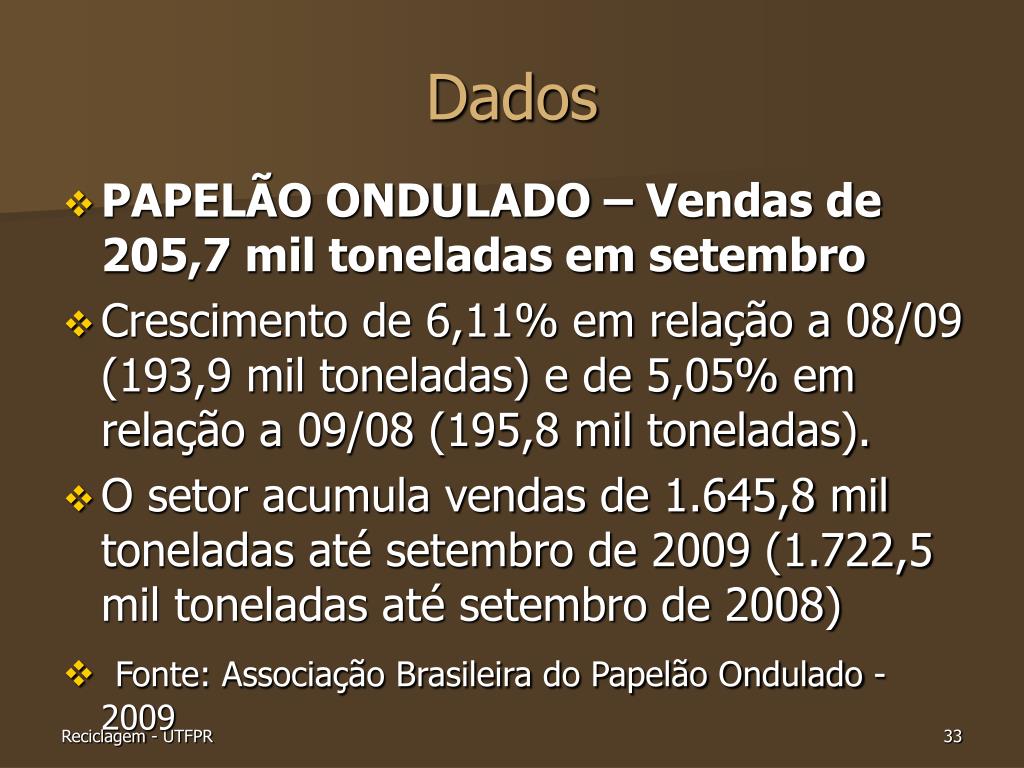

  27. Dados • PAPELÃO ONDULADO – Vendas de 205,7 mil toneladas em setembro • Crescimento de 6,11% em relação a 08/09 (193,9 mil toneladas) e de 5,05% em relação a 09/08 (195,8 mil toneladas). • O setor acumula vendas de 1.645,8 mil toneladas até setembro de 2009 (1.722,5 mil toneladas até setembro de 2008) • Fonte: Associação Brasileira do Papelão Ondulado - 2009

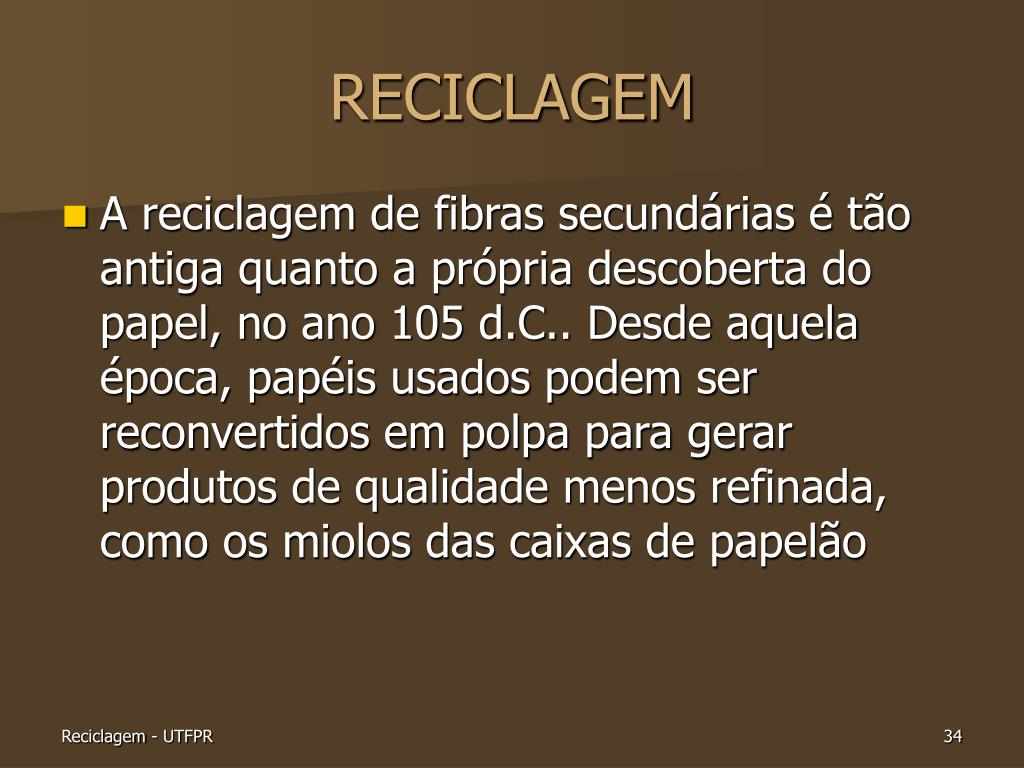

  28. RECICLAGEM • A reciclagem de fibras secundárias é tão antiga quanto a própria descoberta do papel, no ano 105 d.C.. Desde aquela época, papéis usados podem ser reconvertidos em polpa para gerar produtos de qualidade menos refinada, como os miolos das caixas de papelão

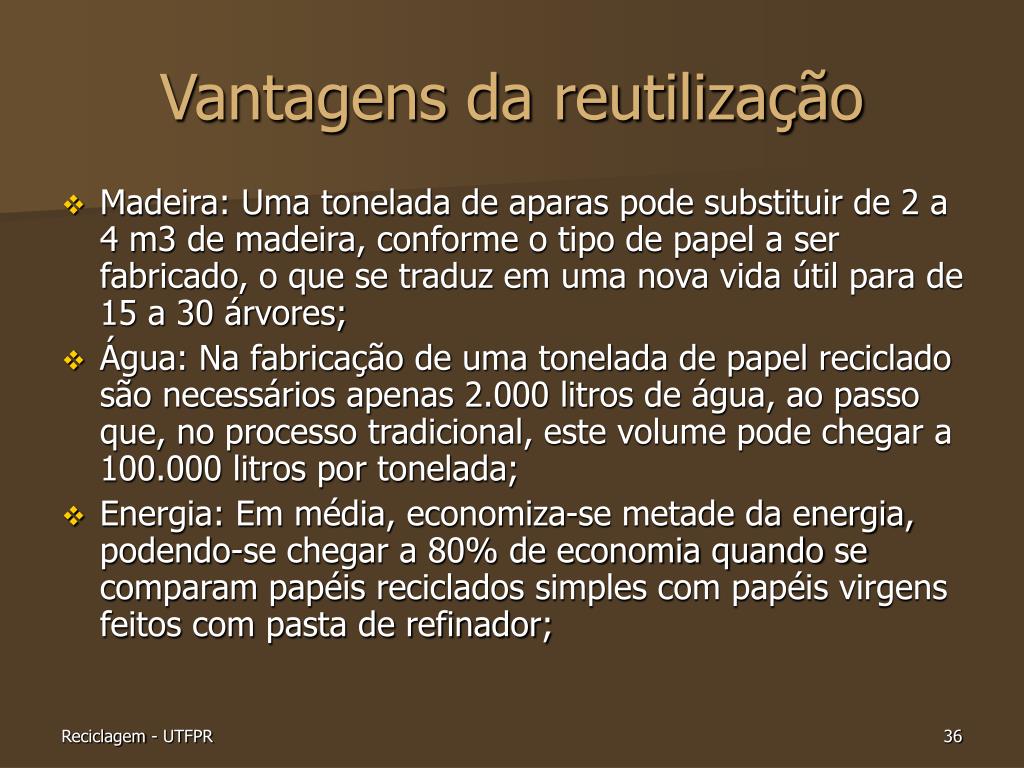

  29. Vantagens da reutilização • Madeira: Uma tonelada de aparas pode substituir de 2 a 4 m3 de madeira, conforme o tipo de papel a ser fabricado, o que se traduz em uma nova vida útil para de 15 a 30 árvores; • Água: Na fabricação de uma tonelada de papel reciclado são necessários apenas 2.000 litros de água, ao passo que, no processo tradicional, este volume pode chegar a 100.000 litros por tonelada; • Energia: Em média, economiza-se metade da energia, podendo-se chegar a 80% de economia quando se comparam papéis reciclados simples com papéis virgens feitos com pasta de refinador;

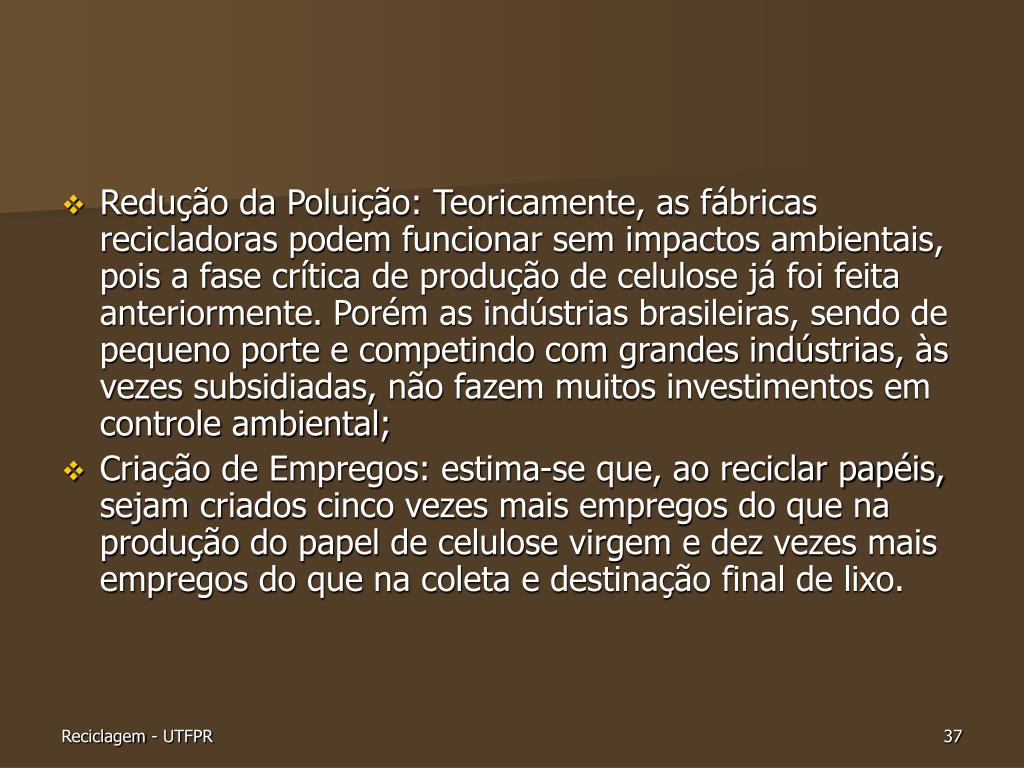

  30. Redução da Poluição: Teoricamente, as fábricas recicladoras podem funcionar sem impactos ambientais, pois a fase crítica de produção de celulose já foi feita anteriormente. Porém as indústrias brasileiras, sendo de pequeno porte e competindo com grandes indústrias, às vezes subsidiadas, não fazem muitos investimentos em controle ambiental; • Criação de Empregos: estima-se que, ao reciclar papéis, sejam criados cinco vezes mais empregos do que na produção do papel de celulose virgem e dez vezes mais empregos do que na coleta e destinação final de lixo.

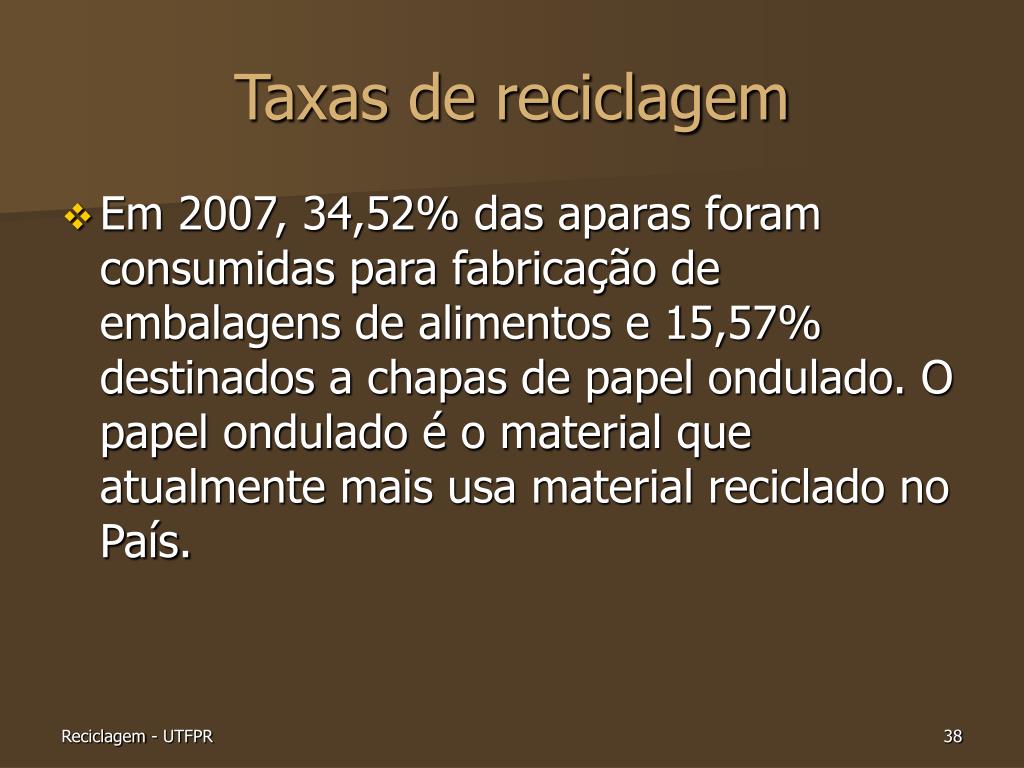

  31. Taxas de reciclagem • Em 2007, 34,52% das aparas foram consumidas para fabricação de embalagens de alimentos e 15,57% destinados a chapas de papel ondulado. O papel ondulado é o material que atualmente mais usa material reciclado no País.

  32. Taxas de reciclagem - Brasil • Historicamente o setor de papelão ondulado no Brasil tem apresentado taxas de reciclagem altas e sempre em ascensão: • 1992 taxa de 68,2% • 1997 taxa de 71,6% • 2002 taxa de 77,3% • 2004 taxa de 79% • 2005 e 2006 recuou para 77,4% • 2006 Taxa de 77% • 2007 taxa de 79,5%

  33. Taxas de reciclagem – Por região No Brasil, a estimativa da distribuição geográfica da expedição de produtos de papel ondulado por região são: • Sudeste – 1.089121 toneladas (48,32%) • Sul – 677.421 toneladas (30,05%) • Nordeste – 206.523 toneladas (9,16%) • Centro-Oeste – 156.966 toneladas (6,96%) • Norte – 112.343 toneladas (4,98%) • Os 0,53% restantes são exportados

  34. Perda de Resistência do Papelão Ondulado • EM RELAÇÃO AO TEMPO - • EM RELAÇÃO À UMIDADE -  • QUANTO AO MANUSEIO -   • QUANTO À FATORES CONSTRUTIVOS -

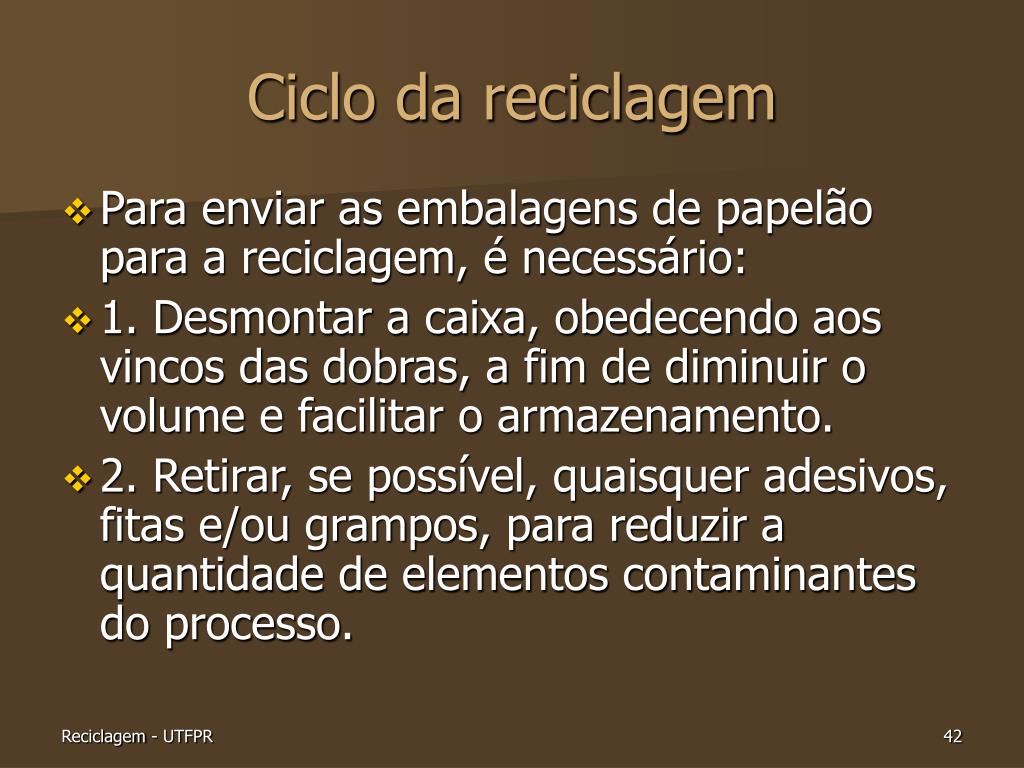

  35. Ciclo da reciclagem • Para enviar as embalagens de papelão para a reciclagem, é necessário: • 1. Desmontar a caixa, obedecendo aos vincos das dobras, a fim de diminuir o volume e facilitar o armazenamento. • 2. Retirar, se possível, quaisquer adesivos, fitas e/ou grampos, para reduzir a quantidade de elementos contaminantes do processo.

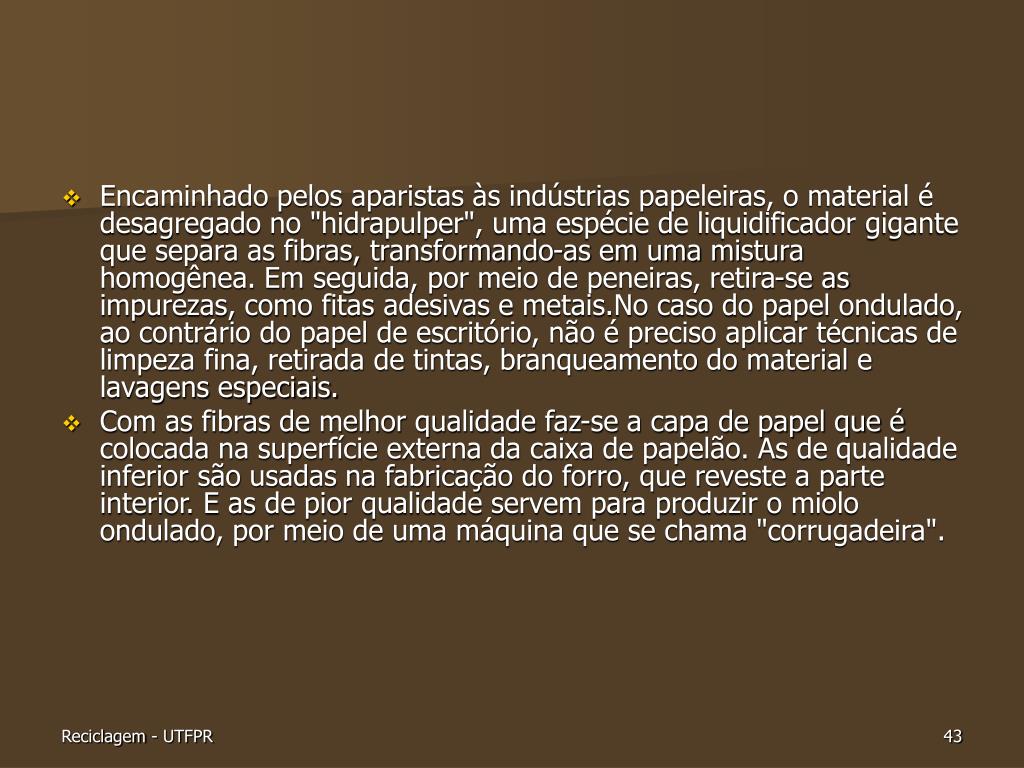

  36. Encaminhado pelos aparistas às indústrias papeleiras, o material é desagregado no "hidrapulper", uma espécie de liquidificador gigante que separa as fibras, transformando-as em uma mistura homogênea. Em seguida, por meio de peneiras, retira-se as impurezas, como fitas adesivas e metais.No caso do papel ondulado, ao contrário do papel de escritório, não é preciso aplicar técnicas de limpeza fina, retirada de tintas, branqueamento do material e lavagens especiais. • Com as fibras de melhor qualidade faz-se a capa de papel que é colocada na superfície externa da caixa de papelão. As de qualidade inferior são usadas na fabricação do forro, que reveste a parte interior. E as de pior qualidade servem para produzir o miolo ondulado, por meio de uma máquina que se chama "corrugadeira".

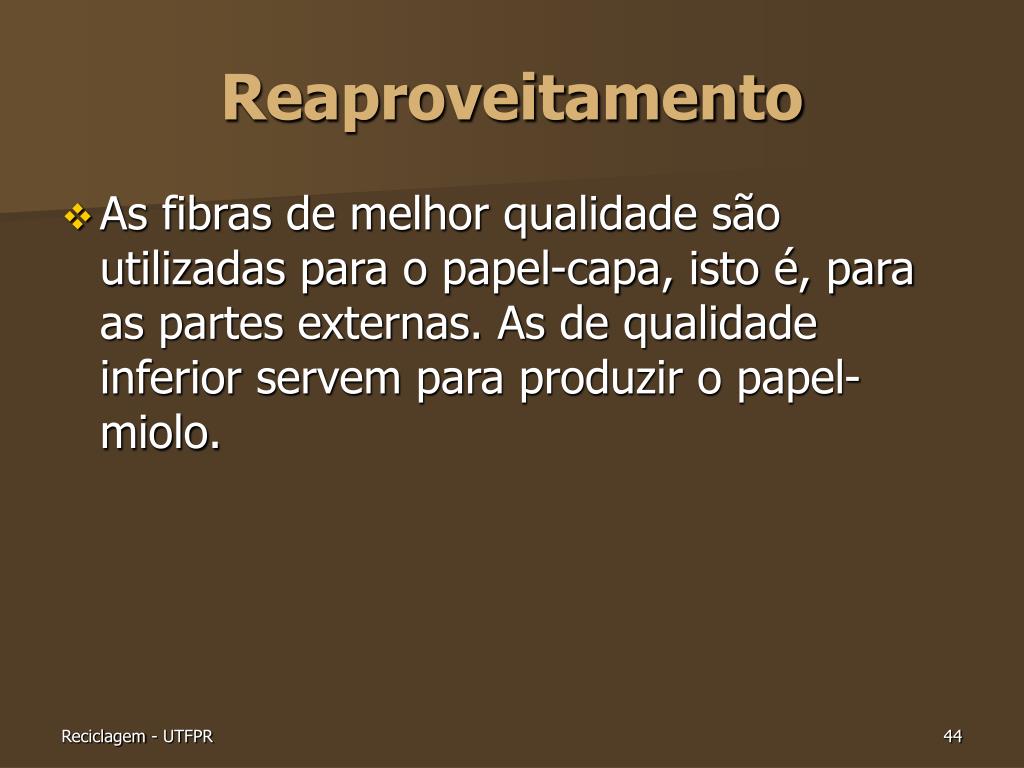

  37. Reaproveitamento • As fibras de melhor qualidade são utilizadas para o papel-capa, isto é, para as partes externas. As de qualidade inferior servem para produzir o papel-miolo.

  38. Outras informações • Contaminação:  Os produtos que contaminam o papel ondulado são cera, plástico, manchas de óleo, terra, pedaços de madeira, barbantes, cordas, metais, vidros, entre outros • Compostagem:O papel ondulado, se cortado de forma correta, é decomposto com facilidade. Misturado a outros resíduos torna-se fonte de nitrogênio aos microorganismoS • Incineração:O material é facilmente combustível, com poder calorífico de 7.047 BTUs por quilo, comparado com os 4.500 BTUs do lixo urbano como um todo.

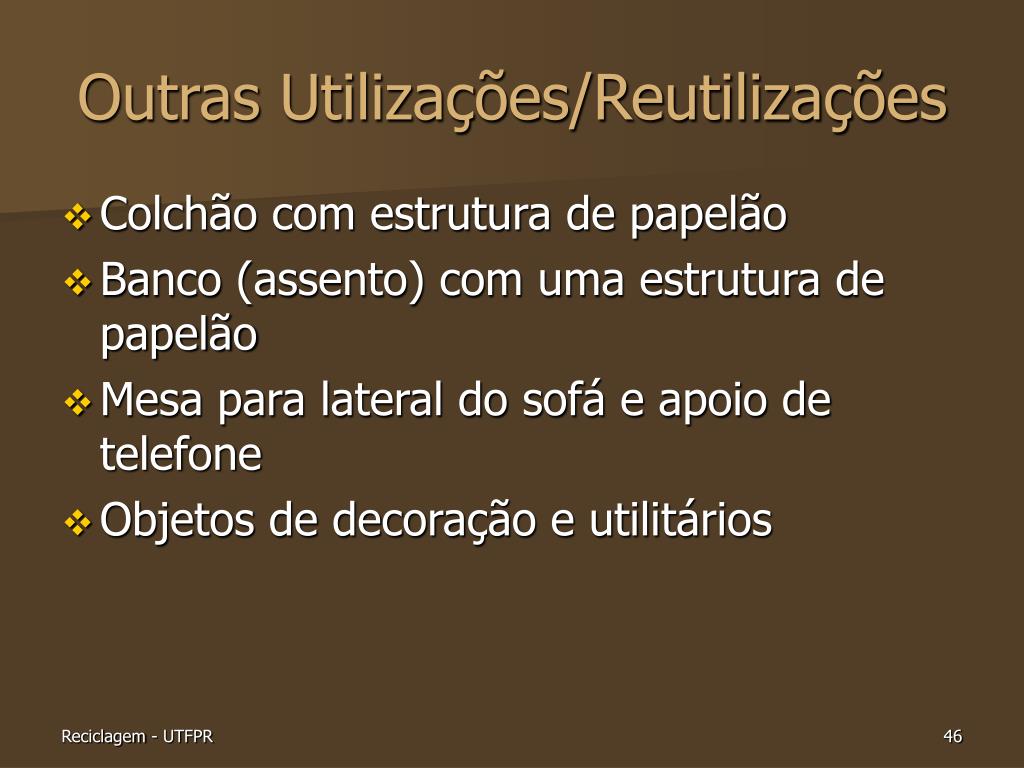

  39. Outras Utilizações/Reutilizações • Colchão com estrutura de papelão • Banco (assento) com uma estrutura de papelão • Mesa para lateral do sofá e apoio de telefone • Objetos de decoração e utilitários

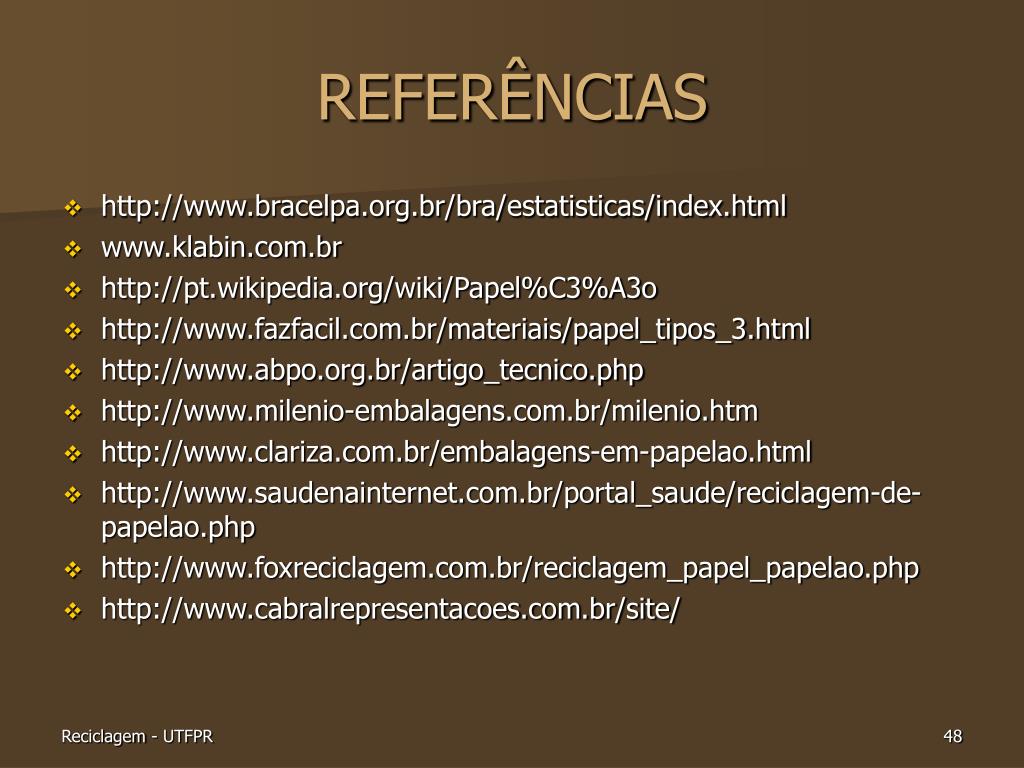

  40. REFERÊNCIAS • http://www.bracelpa.org.br/bra/estatisticas/index.html • www.klabin.com.br • http://pt.wikipedia.org/wiki/Papel%C3%A3o • http://www.fazfacil.com.br/materiais/papel_tipos_3.html • http://www.abpo.org.br/artigo_tecnico.php • http://www.milenio-embalagens.com.br/milenio.htm • http://www.clariza.com.br/embalagens-em-papelao.html • http://www.saudenainternet.com.br/portal_saude/reciclagem-de-papelao.php • http://www.foxreciclagem.com.br/reciclagem_papel_papelao.php • http://www.cabralrepresentacoes.com.br/site/
