  1. Elektronika 7. Diode.Proizvodnja dioda

  2. Dioda je poluprovodnički PN spoj sa metalnim priključcima, smještena u kućište. Struktura diode A K Simbol diode ANODA KATODA Kroz direktno polarisanu diodu (+ na anodi i – na katodi) protiče struja nakon napona praga provođenja. Kroz inverzno polarisanu diodu (- na anodi i + na katodi) ne protiče struja tj. protiče veoma mala struja. Ta struja se zove inverzna struja zasićenja i potiče od sporednih nosioca naelektrisanja. Proboj diode podrazumijeva nagli skok struje koji može razoriti diodu, ako se prethodno ne zaštiti. Može biti toplotni, lavinski i cenerov proboj.

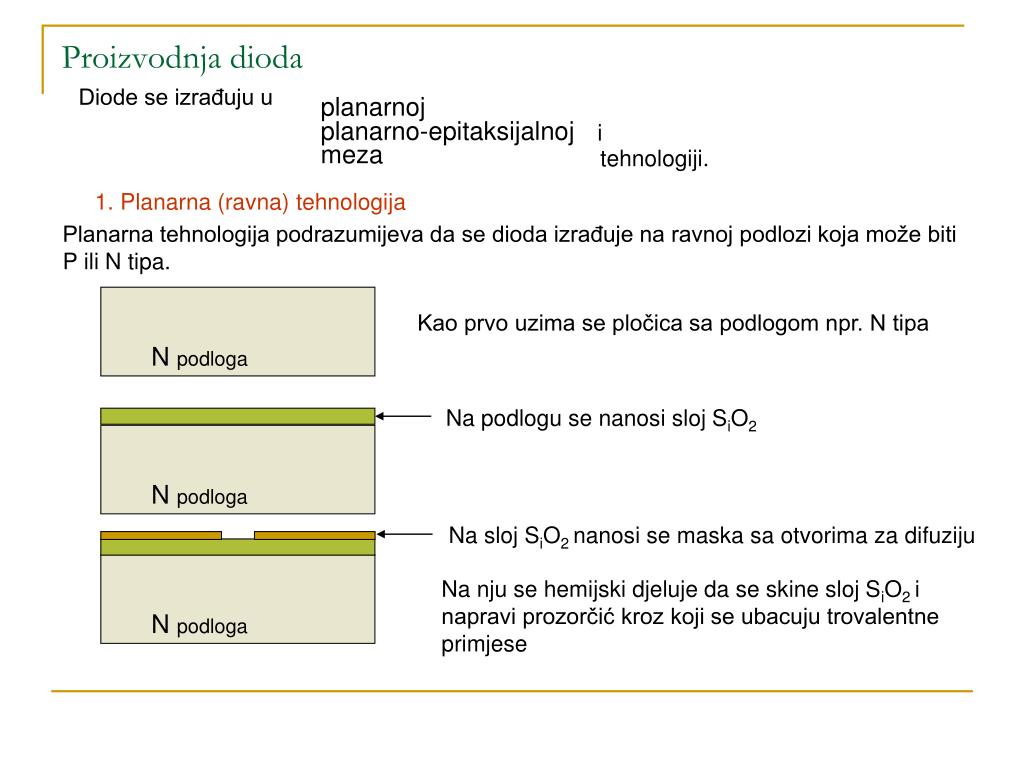

  3. Proizvodnja dioda Diode se izrađuju u planarnoj planarno-epitaksijalnoj i meza tehnologiji. 1. Planarna (ravna) tehnologija Planarna tehnologija podrazumijeva da se dioda izrađuje na ravnoj podlozi koja može biti P ili N tipa. Kao prvo uzima se pločica sa podlogom npr. N tipa N podloga Na podlogu se nanosi sloj SiO2 N podloga Na sloj SiO2 nanosi se maska sa otvorima za difuziju Na nju se hemijski djeluje da se skine sloj SiO2 i napravi prozorčić kroz koji se ubacuju trovalentne primjese N podloga

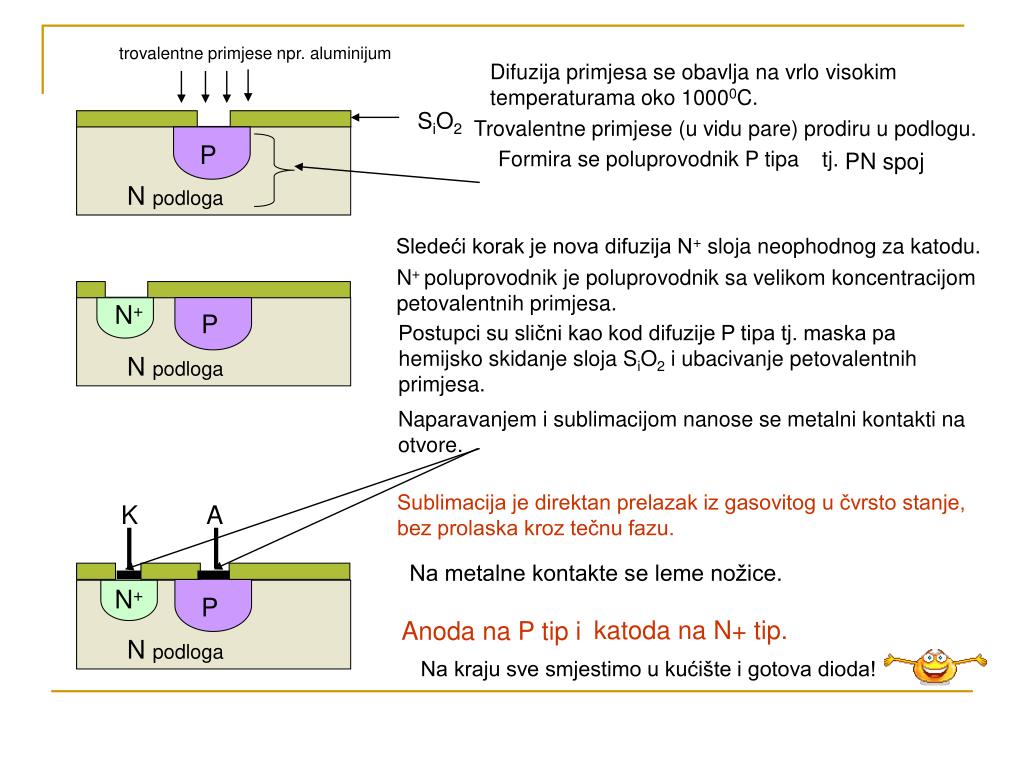

  4. trovalentne primjese npr. aluminijum Difuzija primjesa se obavlja na vrlo visokim temperaturama oko 10000C. SiO2 Trovalentne primjese (u vidu pare) prodiru u podlogu. P Formira se poluprovodnik P tipa tj. PN spoj N podloga Sledeći korak je nova difuzija N+ sloja neophodnog za katodu. N+ poluprovodnik je poluprovodnik sa velikom koncentracijom petovalentnih primjesa. N+ P Postupci su slični kao kod difuzije P tipa tj. maska pa hemijsko skidanje sloja SiO2 i ubacivanje petovalentnih primjesa. N podloga Naparavanjem i sublimacijom nanose se metalni kontakti na otvore. Sublimacija je direktan prelazak iz gasovitog u čvrsto stanje, bez prolaska kroz tečnu fazu. K A Na metalne kontakte se leme nožice. N+ P katoda na N+ tip. Anoda na P tip i N podloga Na kraju sve smjestimo u kućište i gotova dioda!

  5. 2. Planarno – epitaksijalna tehnologija Na N+ podlogu se nanosi tanak sloj, skoro čistog silicijuma epitaksijalni sloj trovalentne primjese npr. aluminijum A Difuzijom, na visokim temperaturama, ubacuju se trovalentne primjese u epitaksijalni sloj. P N tj. Nastaje poluprovodnik P tipa PN spoj. N+podloga Naparavanjem i sublimacijom se nanose metalni kontakti za anodu i katodu. K Sublimacija je direktan prelazak iz gasovitog u čvrsto stanje, bez prolaska kroz tečnu fazu. Na metalne kontakte lemimo nožice. Na kraju diodu smjestimo u kućište! Anoda na P tip Katoda na N+ tip

  6. 3. Meza tehnologija Meza tehnologija ima iste korake izrade kao i planarno – epitaksijalana tehnologija. A P N Zbog jakog polja na šiljatim dijelovima i lakšeg proboja, hemijski se skida dio diode. N+podloga K Dobijena dioda, sa zakrivljenim dijelovima, podsjeća na Mesa Verde visorovan, pa je po tome ova tehnologija i dobila ime.
