  1. B i o g r a f í a A n d r e a P a l l a d i o Uso de geometria básica como principal elemento compositivo de sus obras, usadas en forma de módulos, generadores de los “Trazados Palladianos”

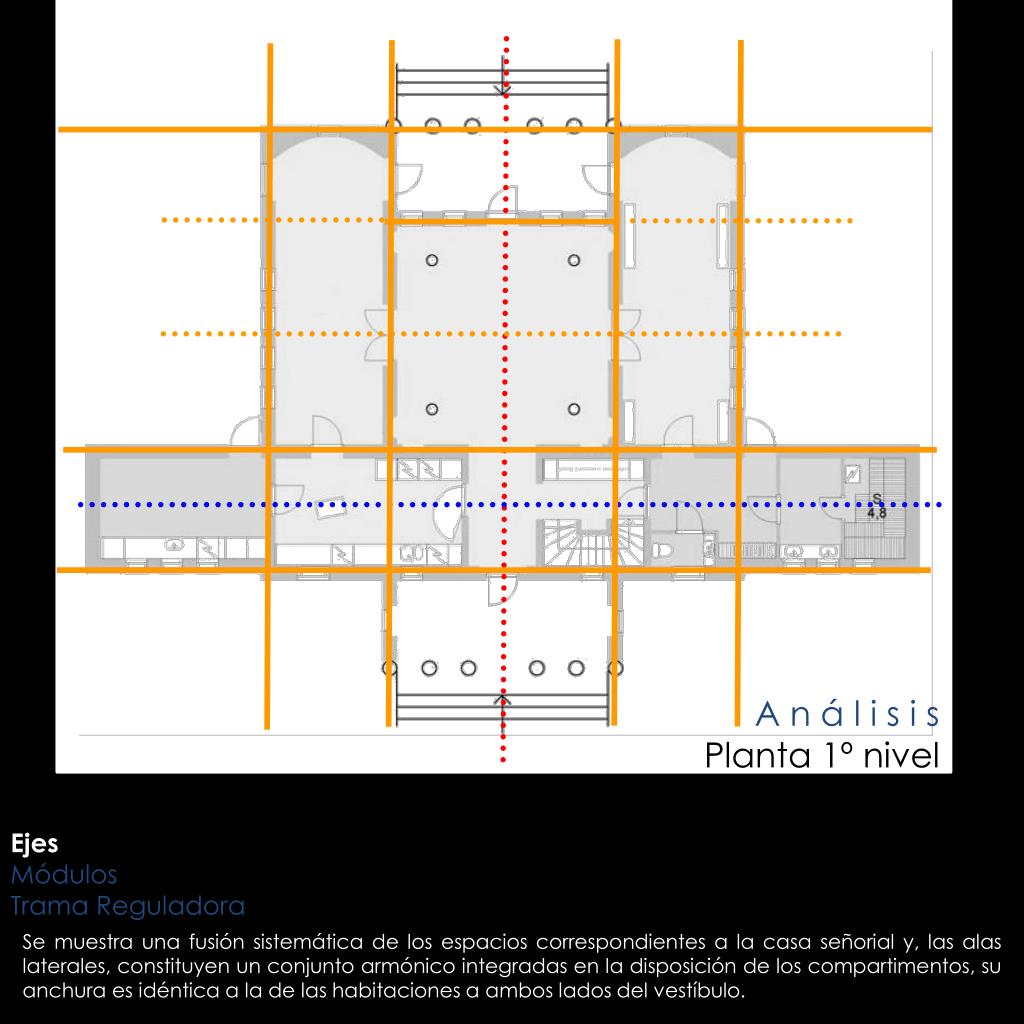

  2. A n á l i s i s Planta 1º nivel Ejes Módulos Trama Reguladora Se muestra una fusión sistemática de los espacios correspondientes a la casa señorial y, las alas laterales, constituyen un conjunto armónico integradas en la disposición de los compartimentos, su anchura es idéntica a la de las habitaciones a ambos lados del vestíbulo.

  3. 6 10 a 6a 3a A n á l i s i s Planta 1º nivel Ejes Módulos Trama Reguladora Todo parte a través del módulo básico que, proporcionalmente, sus lados miden 10/6 ≈1.7 Acercándose al Nº de oro Φ=1.61822…

  4. 6 10 A n á l i s i s Planta 1º nivel Ejes Módulos Trama Reguladora

  5. A n á l i s i s Planta 2º nivel Las principales circulaciones y comunicaciones entre los espacios de mayor jerarquía respetan el trazado de los ejes, generadora de nuevos ritmos, dinamizando la constitución espacial de la 2º planta Ejes Módulos Trama Reguladora

  6. a 6a 3a A n á l i s i s Planta 2º nivel Ejes Módulos Trama Reguladora Se sigue respetando la repetición del módulo base, éste da cabida al zócalo del 2º nivel, comunicador espacial con el piano nobile

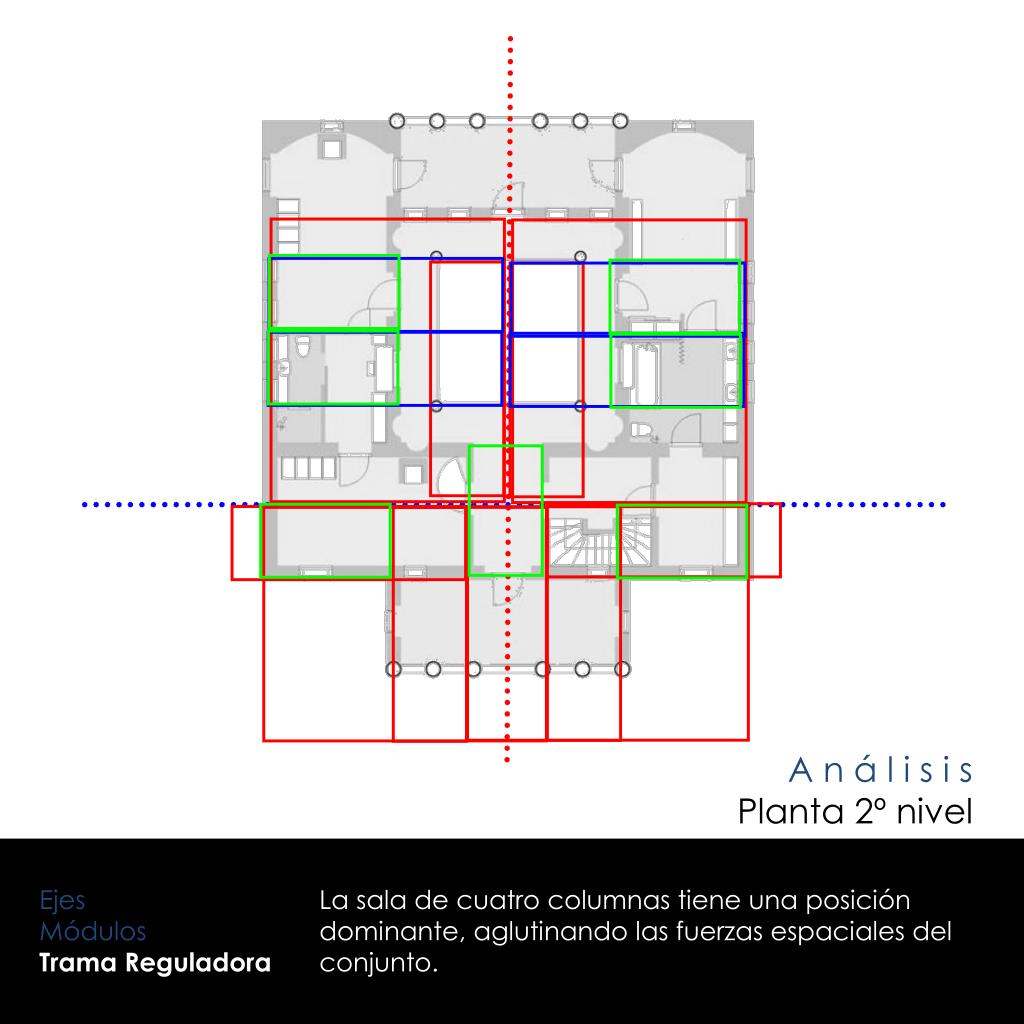

  7. A n á l i s i s Planta 2º nivel Ejes Módulos Trama Reguladora La sala de cuatro columnas tiene una posición dominante, aglutinando las fuerzas espaciales del conjunto.

  8. 6 10 A n á l i s i s Planta 1º nivel Ejes Módulos Trama Reguladora Línea reguladora base

  9. A n á l i s i s Planta 2º nivel Las principales circulaciones y comunicaciones entre los espacios de mayor jerarquía respetan el trazado de los ejes, generadora de nuevos ritmos, dinamizando la constitución espacial de la 2º planta Ejes Módulos Trama Reguladora

  10. a 6a 3a A n á l i s i s Planta 2º nivel Se sigue respetando la repetición del módulo base, éste da cabida al zócalo del 2º nivel, comunicador espacial con el piano nobile Ejes Módulos Trama Reguladora

  11. A n á l i s i s Planta 2º nivel Ejes Módulos Trama Reguladora La sala de cuatro columnas tiene una posición dominante, aglutinando las fuerzas espaciales del conjunto.

  12. A n á l i s i s Superposición plantas 1º y 2° nivel Superposición de tramas por niveles regidoras de la regulación del edificio La intersección de varias de estas generan un interés espacial que esta de la mano con la jerarquía de los recintos Superposición plantas Trama Reguladora

  13. A n á l i s i s Corte Ejes Módulos Trama Reguladora

  14. 3a a 6a A n á l i s i s Corte Ejes Módulos Trama Reguladora

  15. A n á l i s i s Corte Ejes Módulos Trama Reguladora

  16. A n á l i s i s Elevación Ejes Módulos Trama Reguladora

  17. a 3a 8a 6a A n á l i s i s Elevación Ejes Módulos Trama Reguladora

  18. A n á l i s i s Elevación Ejes Módulos Trama Reguladora
