  1. DHCP Dynamic Host Configuration Protocol UNIDADE 1 ADM. Redes de Computadores Carlos alberto Luz

  2. Motivação para o DHCP • Parâmetros de configuração para os Hosts • Endereço IP • Gateway • Mascara de Rede • Outros… • Antes do DHCP • Atribuição Manual • RARP • BOOTP

  3. Características do DHCP • Protocolo para prover parâmetros de configuração para hosts através da rede • Alocação dinâminca de Endereçamento IP • Minima Intervenção humana

  4. Rede Simples Servidor DHCP Clientes DHCP UDP Port 68 UDP Port 68 UDP Port 68 UDP Port 67 Roteador Internet

  5. Informações Preliminares • (DHCP) Message = DHCP-PDU (A-PDU) • Client = DHCP Client • Server = DHCP Server • Portas Conhecidas • DHCP Server: UDP port 67 • DHCP Client: UDP port 68 • No ephemeral ports • Broadcast e unicast usedos para PDUs em ambas direções • “Broadcast”: link and IP addresses are broadcast • “Unicast”: link and IP addresses are unicast

  6. Fluxo Inicial de Mensagens Cliente tenta descobrir DHCP servers na rede DHCPDISCOVER DHCPDISCOVER Servers respondem com ofertas DHCPOFFER DHCPOFFER Cliente responde o pedido a um dos servidores DHCPREQUEST DHCPREQUEST Server autoriza o uso do endereço IP DHCPACK Cliente explicitamente libera o uso do endereço IP DHCPRELEASE Server A Client Server B Cliente coleta as ofertas e decide qual aceitar Configuração completa Shutdown Elegante

  7. Tipos de Mensagem DHCP

  8. Alocação de Tempos de Renovação(Client) • T1 < T2 < Lease time • T1 default value = 1/2 of lease time • T2 default value = 7/8 of lease time • Communicated via DHCPOFFER, DHCPACK • Client actions when times elapse • T1: cliente deve renovar o IP com o DHCP server • T2: cliente deve renovar o ip com qualquer DHCP server • Lease time: cliente vai parar de usar o endereço IP

  9. Fluxo de Mensagens de Renovação Cliente pede para continuar usando o IP DHCPREQUEST Servidor Confirma o pedido e as alocações atualizadas DHCPACK Cliente pede para continuar usando o IP DHCPREQUEST Cliente pede para continuar usando o IP DHCPREQUEST DHCPREQUEST Servidor Confirma o pedido e as alocações atualizadas DHCPACK Server A Client Server B T1 transcorre Configuração completa T1 transcorre T2 transcorre Configuração completa

  10. Retransmissões • Cliente é responsável por todas as retransmissões • Estratégia de Retransmissão • Exponencial backoff • Randomizado • Recomendações • Atraso Base é duplicado para cada retransmissão • Numero Randomico entre [-1,+1] • Atraso Base Máximo: 64 seconds

  11. Servidor de Armazenamento • Armazenamento Permanente • Pool de endereços IP disponíveis • Parâmetros locais de configuração • Mapeamento entre clientes e alocações • Flexibilidade sobre atualização de armazenamento • Quando DHCPOFFER envia • Quando DHCPACK envia

  12. Server Logic (Simplificado)

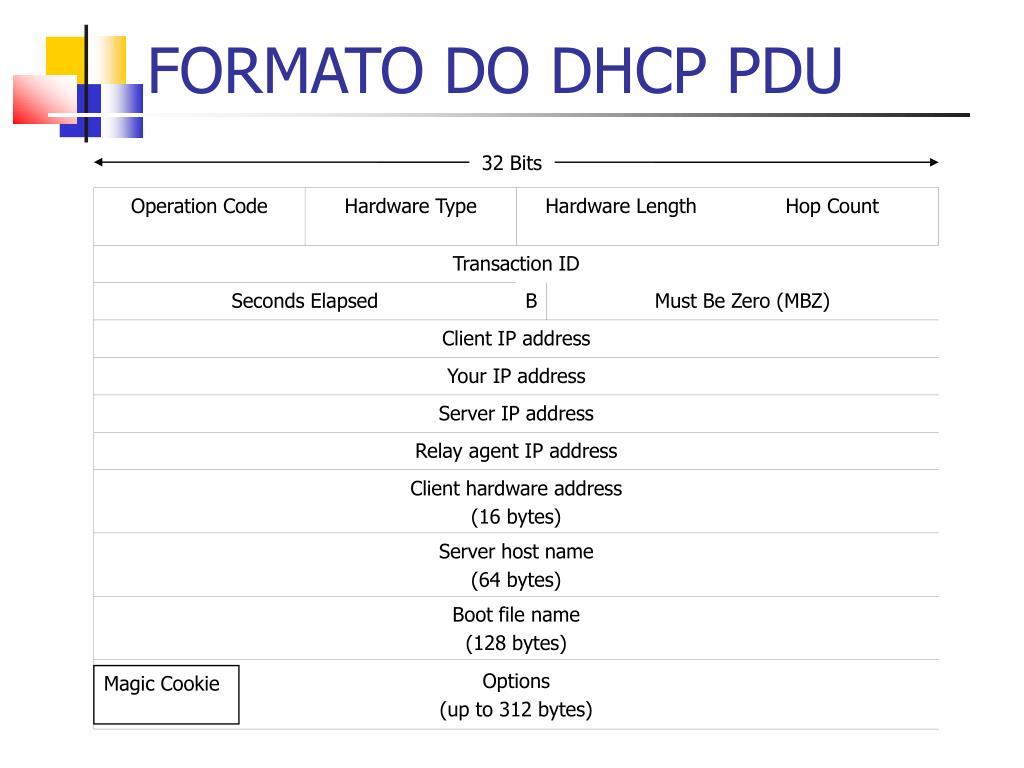

  13. FORMATO DO DHCP PDU 32 Bits Magic Cookie

  14. Opções do DHCP Magic Cookie: 4 bytes Option format: 1 byte 1 byte Length bytes Subnet Mask: One-byte options: 0 Padding 255 End of options

  15. Outra Rede Simples Clientes DHCP Agente de Retransmissão dentro do roteador Internet Servidor DHCP

  16. Agentes de Retransmissão • Remover a restrição de ter servidor DHCP em cada rede • Escutar mensagens DHCP e transmiti-las para a máquina apropriada • Retransmissão de Cliente para Servidor • Broadcast do cliente Unicast para server(s) • Retransmissão do Servidor para o cliente • Broadcast do server  Broadcast para cliente • Unicast do server  Unicast para client

  17. DNS dinâmico • Se o endereço IP muda devido ao DHCP, entrada DNS fica errada • Clientes ou servidores podem atualizar o DNS • Opção 81: Client FQDN 1 byte 1 byte “Length” bytes

  18. Reliabilitação • Dois servidores DHCP sincronizados na mesma rede: Primario, Secundario • Armazenamento constante • Falhas: Servidor secundário assume Server Primario Server secundário Clientes DHCP

  19. Configurando DHCP ddns-update-style interim; ignore client-updates; subnet 192.168.0.0 netmask 255.255.255.0 { option routers 192.168.0.254; option subnet-mask 255.255.255.0; option domain-name "intranet2.com.br"; option domain-name-servers 192.168.0.254, 10.10.10.10; range 192.168.0.60 192.168.0.100; default-lease-time 21600; max-lease-time 43200; }

  20. Exclude HOST #------NOTEBOOK DIRETOR----------- host diretor { hardware ethernet 68:A3:C4:56:92:52; fixed-address 192.168.1.244; } } # fechamento do DHCP
