  1. Metody i urządzenia do badań tribochemicznych Dr inż. Witold PIEKOSZEWSKI

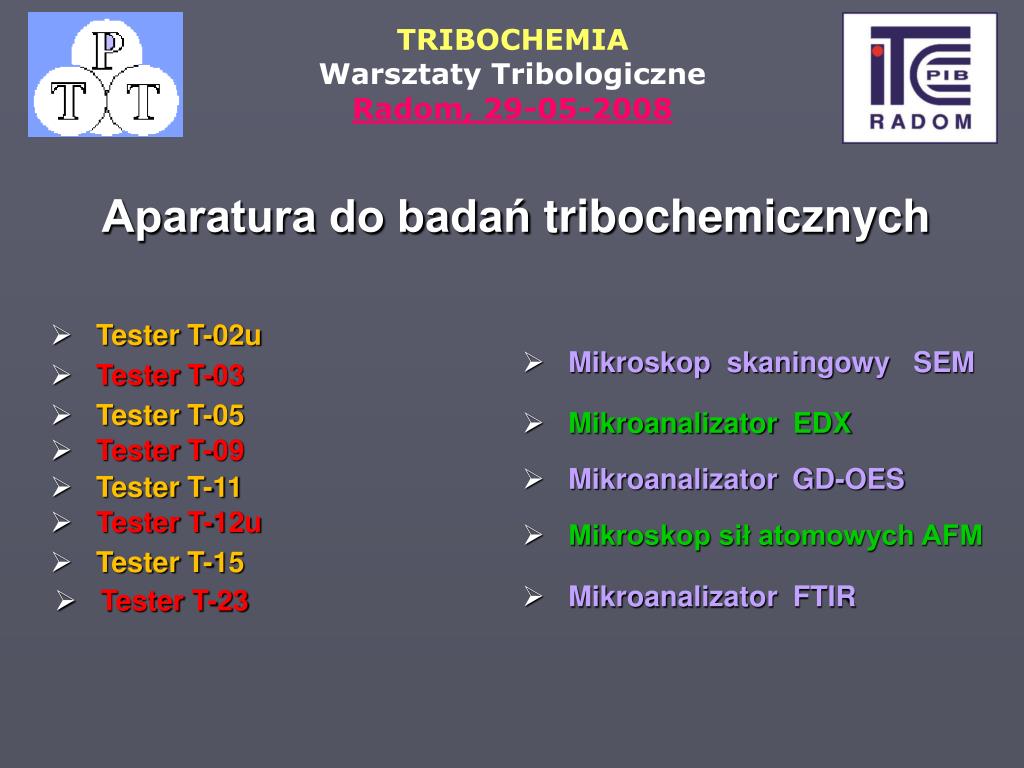

  2. Aparatura do badań tribochemicznych • Tester T-02u • Mikroskop skaningowy SEM • Tester T-03 • Tester T-05 • Mikroanalizator EDX • Tester T-09 • Mikroanalizator GD-OES • Tester T-11 • Tester T-12u • Mikroskop sił atomowych AFM • Tester T-15 • Mikroanalizator FTIR • Tester T-23

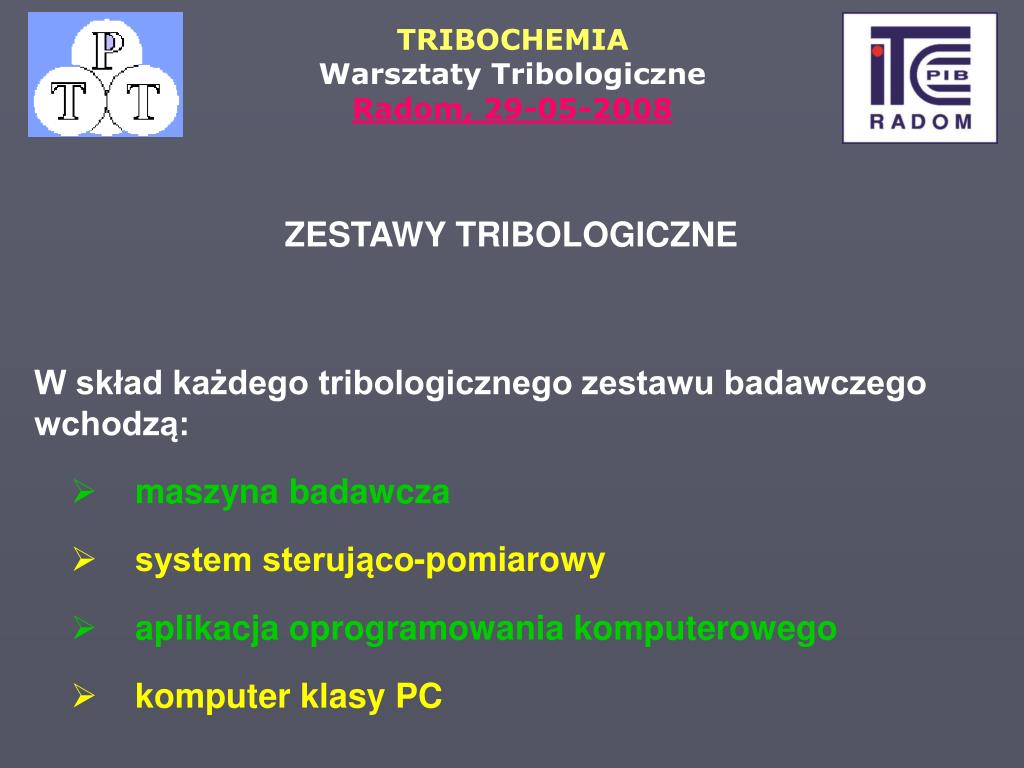

  3. maszyna badawcza • system sterująco-pomiarowy • aplikacja oprogramowania komputerowego • komputer klasy PC ZESTAWY TRIBOLOGICZNE W skład każdego tribologicznego zestawu badawczego wchodzą:

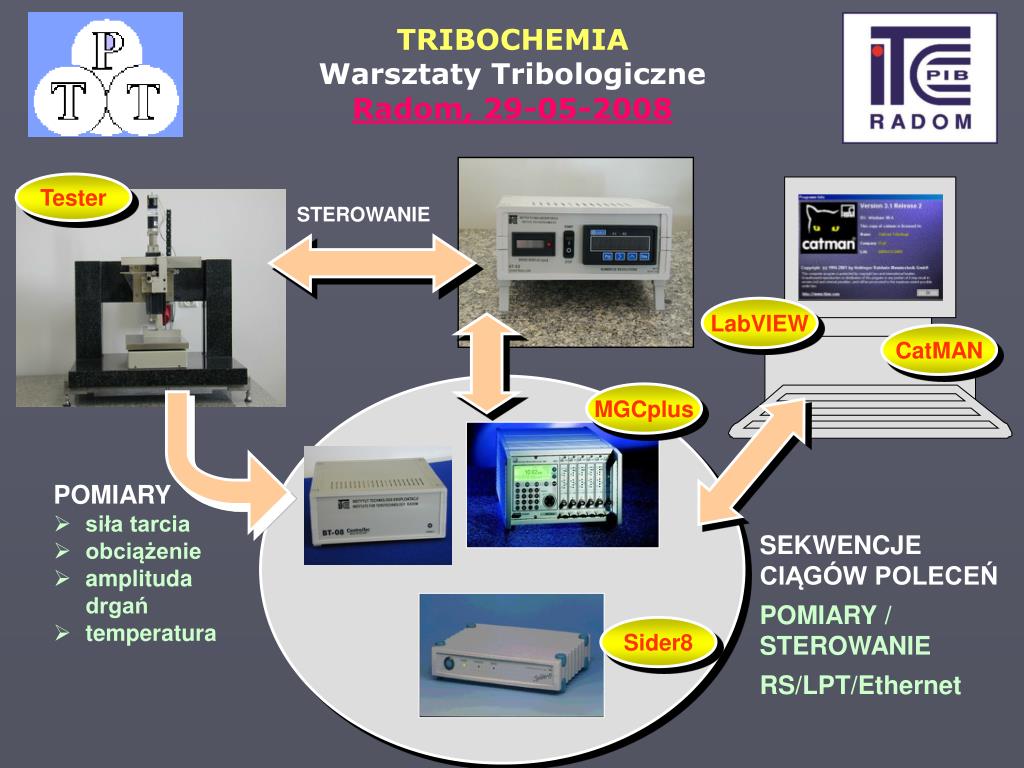

  4. Tester STEROWANIE CatMAN LabVIEW MGCplus • POMIARY • siła tarcia • obciążenie • amplituda drgań • temperatura SEKWENCJE CIĄGÓW POLECEŃ POMIARY /STEROWANIE RS/LPT/Ethernet Sider8

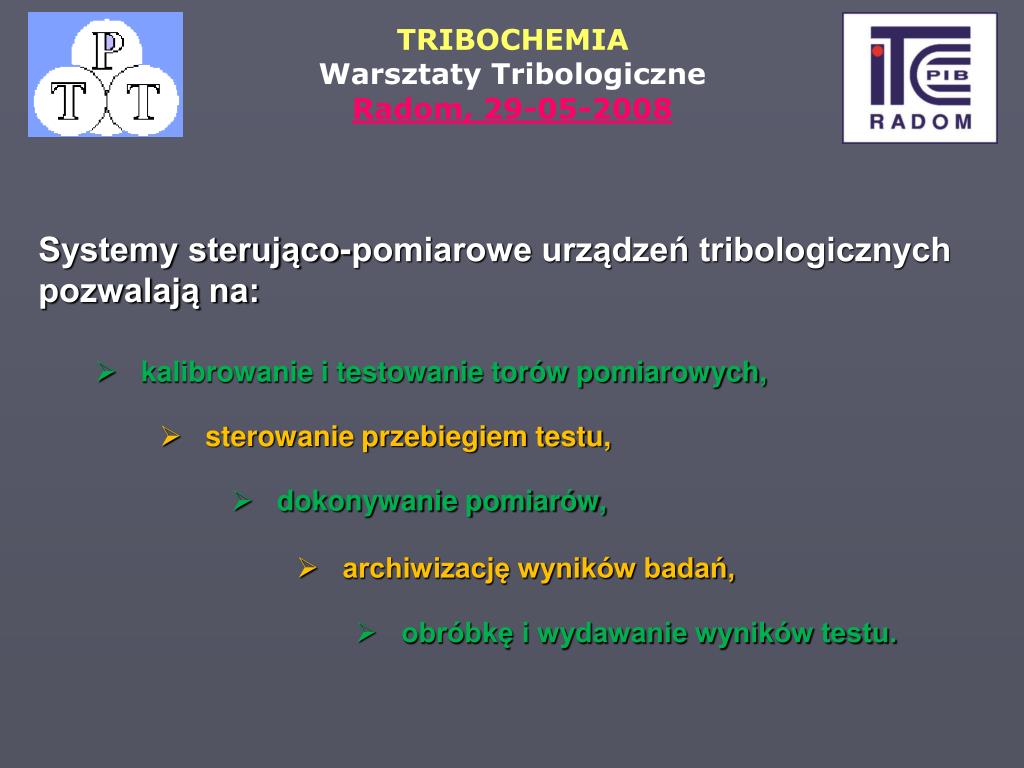

  5. Systemy sterująco-pomiarowe urządzeń tribologicznych pozwalają na: • kalibrowanie i testowanie torów pomiarowych, • sterowanie przebiegiem testu, • dokonywanie pomiarów, • archiwizację wyników badań, • obróbkę i wydawanie wyników testu.

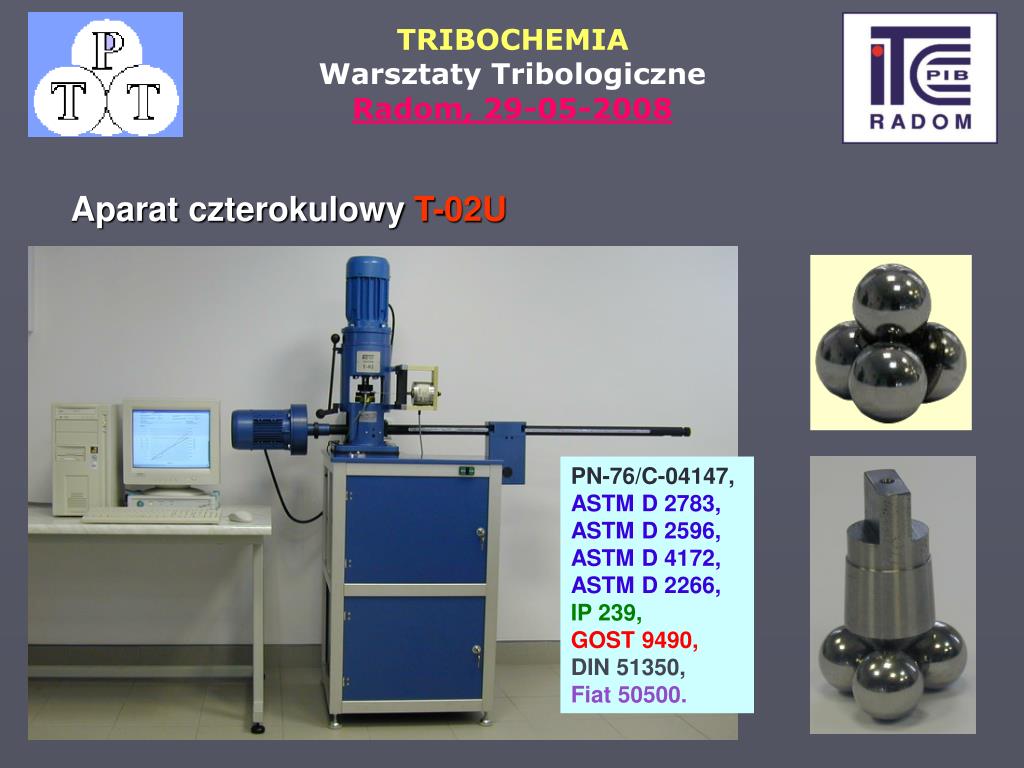

  6. Aparat czterokulowy T-02U PN-76/C-04147, ASTM D 2783, ASTM D 2596, ASTM D 4172, ASTM D 2266, IP 239, GOST 9490, DIN 51350, Fiat 50500.

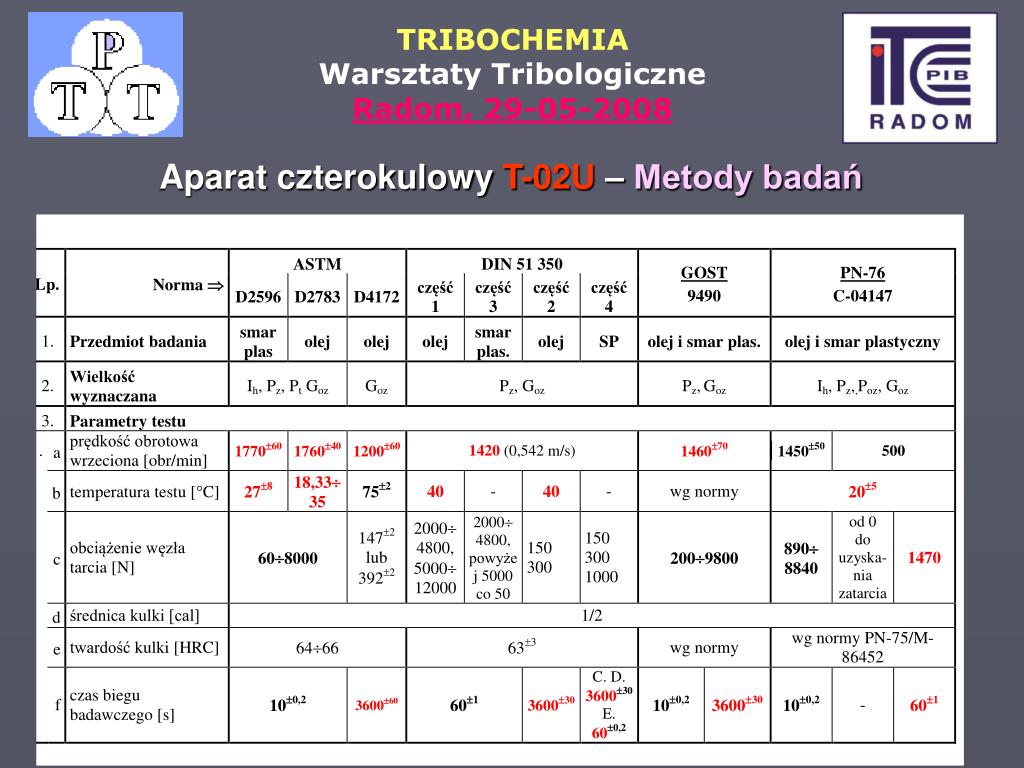

  7. Aparat czterokulowy T-02U – Metody badań

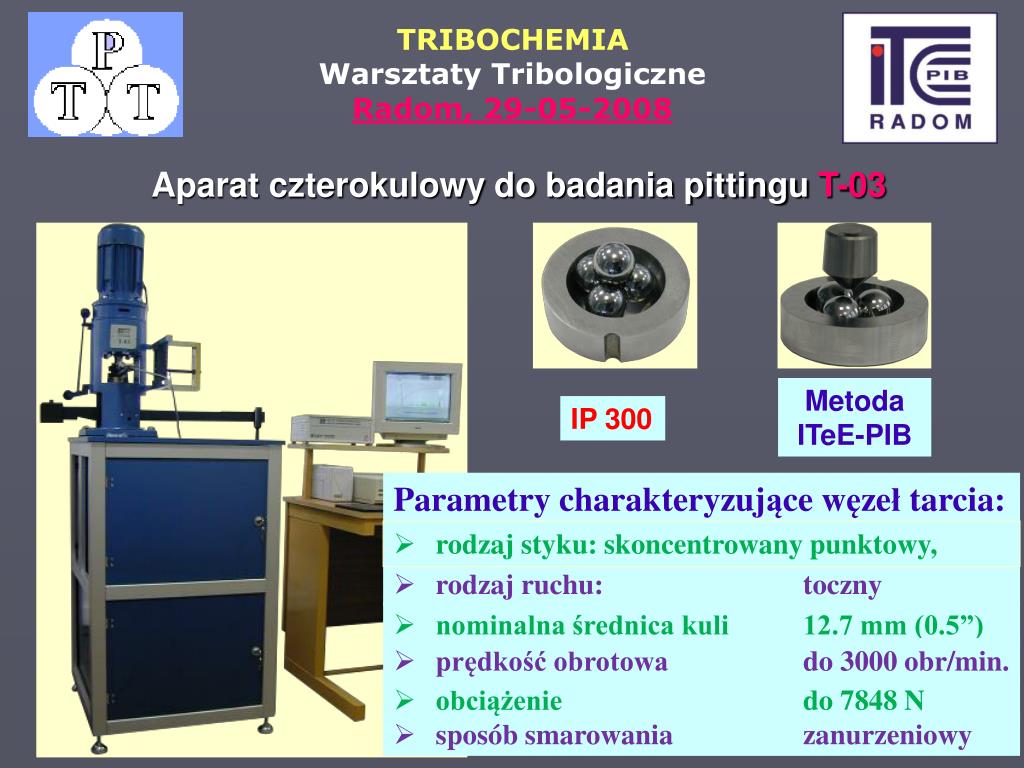

  8. Parametry charakteryzujące węzeł tarcia: • rodzaj styku: skoncentrowany punktowy, • rodzaj ruchu: toczny • nominalna średnica kuli 12.7 mm (0.5”) MetodaITeE-PIB • prędkość obrotowa do 3000 obr/min. IP 300 • obciążenie do 7848 N • sposób smarowania zanurzeniowy Aparat czterokulowy do badania pittingu T-03

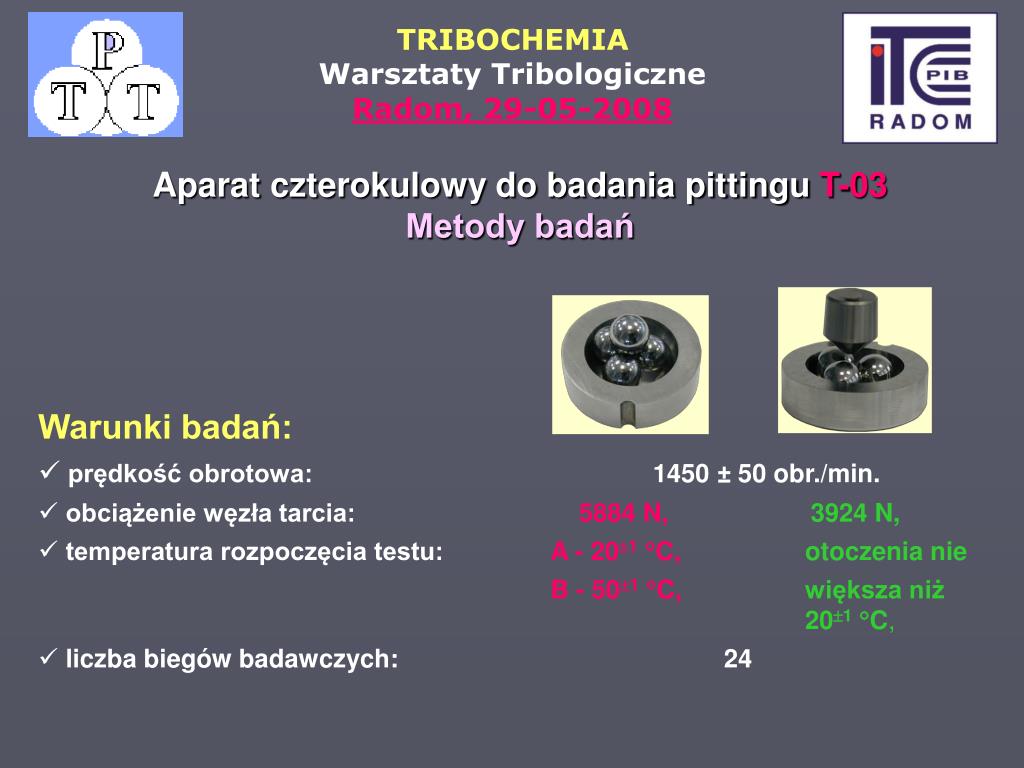

  9. Aparat czterokulowy do badania pittingu T-03Metody badań • Warunki badań: • prędkość obrotowa: 1450 ± 50 obr./min. • obciążenie węzła tarcia: 5884 N,3924 N, • temperatura rozpoczęcia testu: A - 201C,otoczenia nie B - 501C,większa niż201C, • liczba biegów badawczych: 24

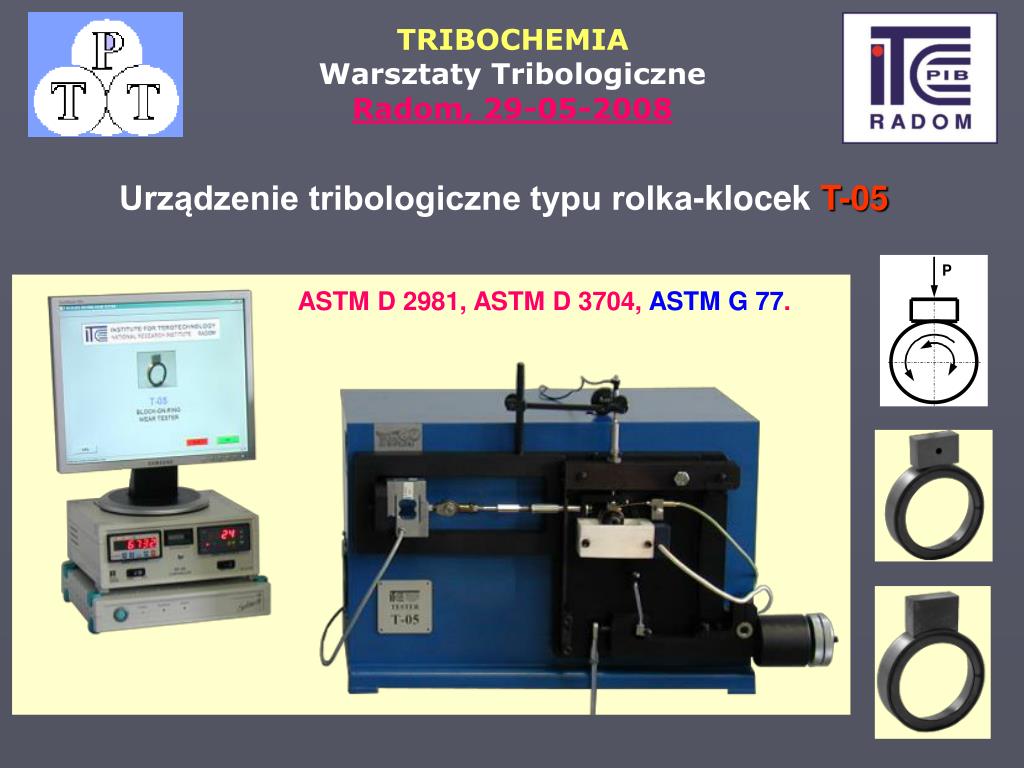

  10. Urządzenie tribologiczne typu rolka-klocekT-05 ASTM D 2981, ASTM D 3704, ASTM G 77.

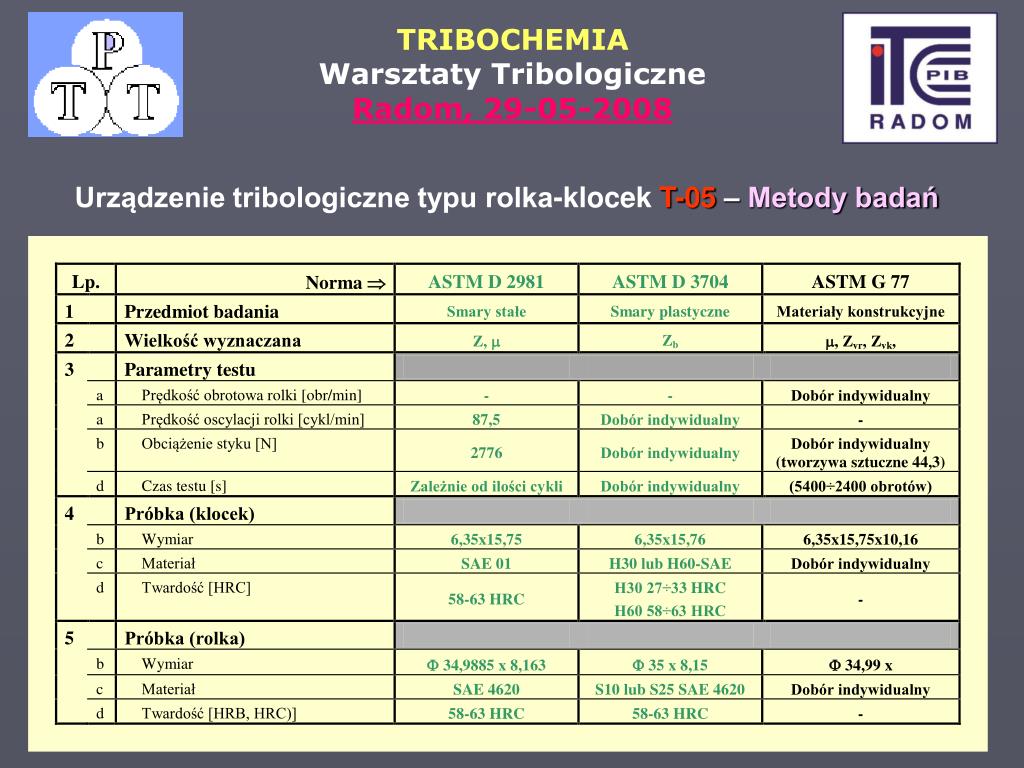

  11. Urządzenie tribologiczne typu rolka-klocekT-05 – Metody badań

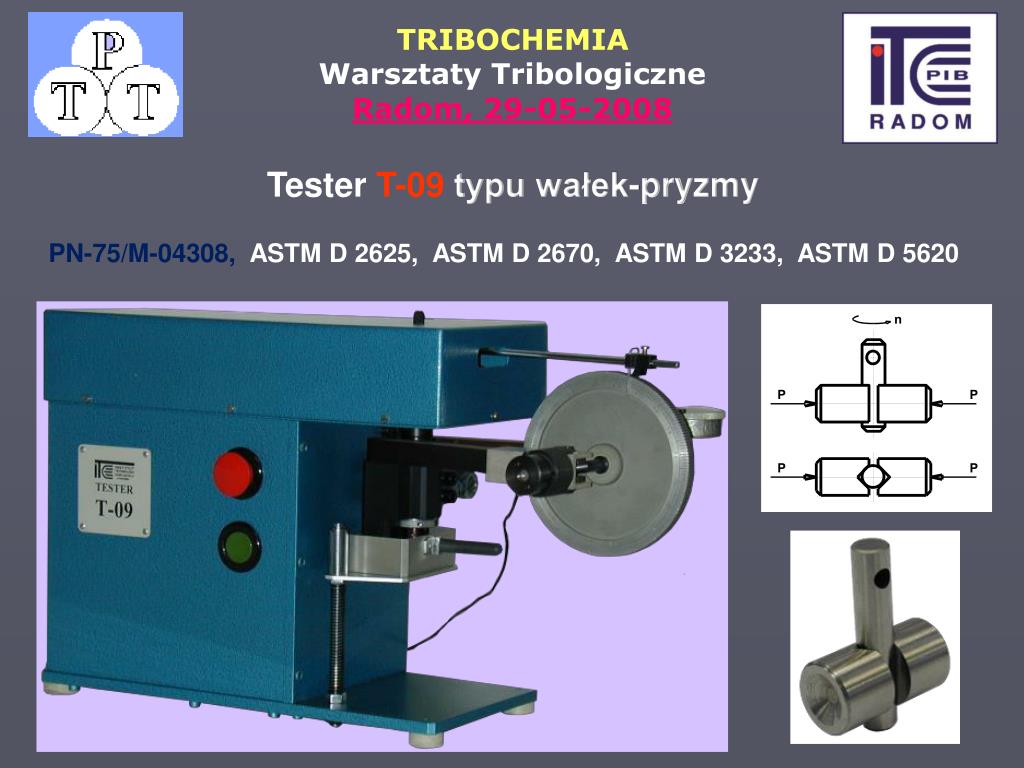

  12. Tester T-09 typu wałek-pryzmy PN‑75/M-04308, ASTM D 2625,ASTM D 2670, ASTM D 3233, ASTM D 5620

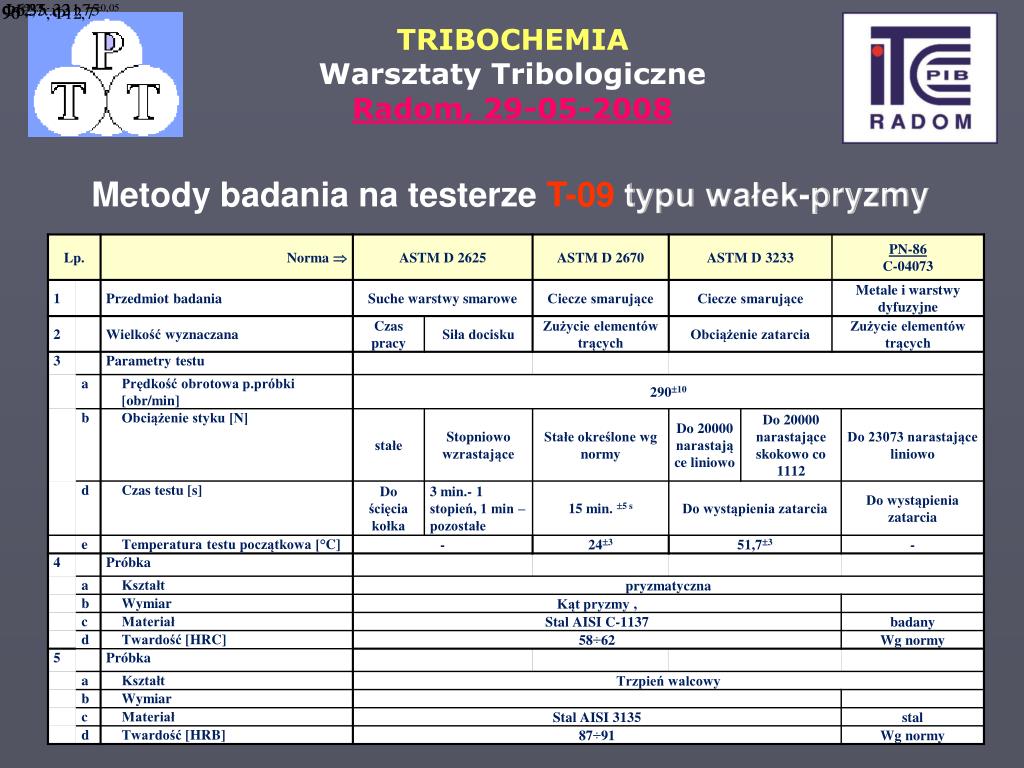

  13. Metody badania na testerze T-09 typu wałek-pryzmy

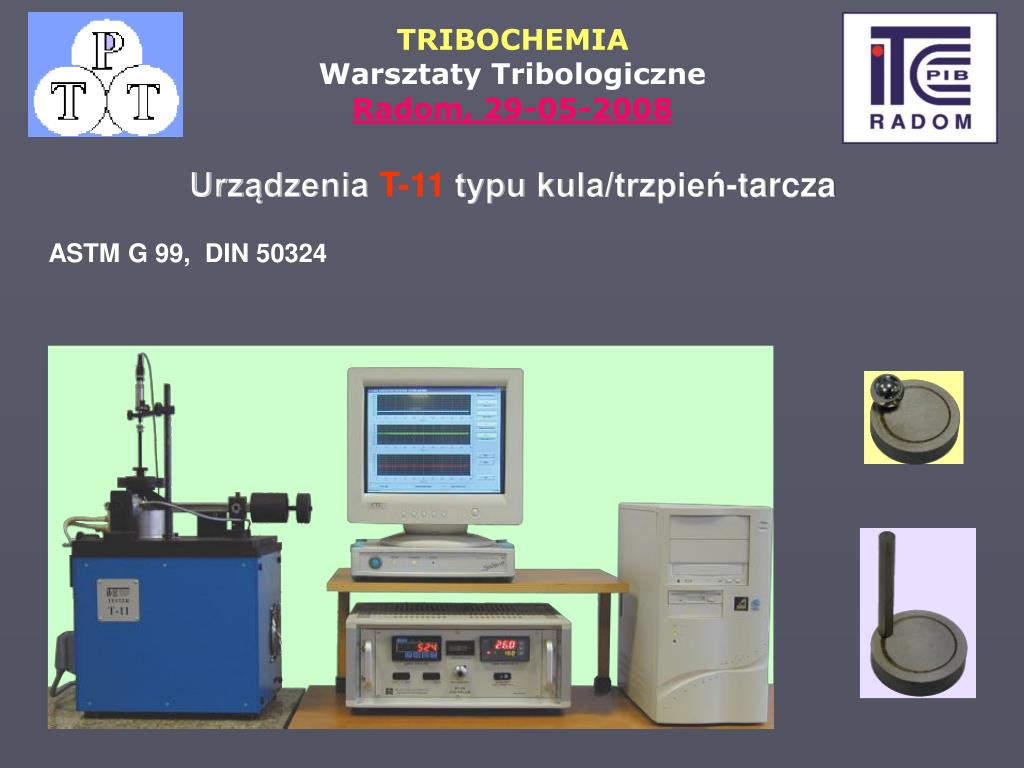

  14. Urządzenia T-11 typu kula/trzpień-tarcza ASTM G99, DIN 50324

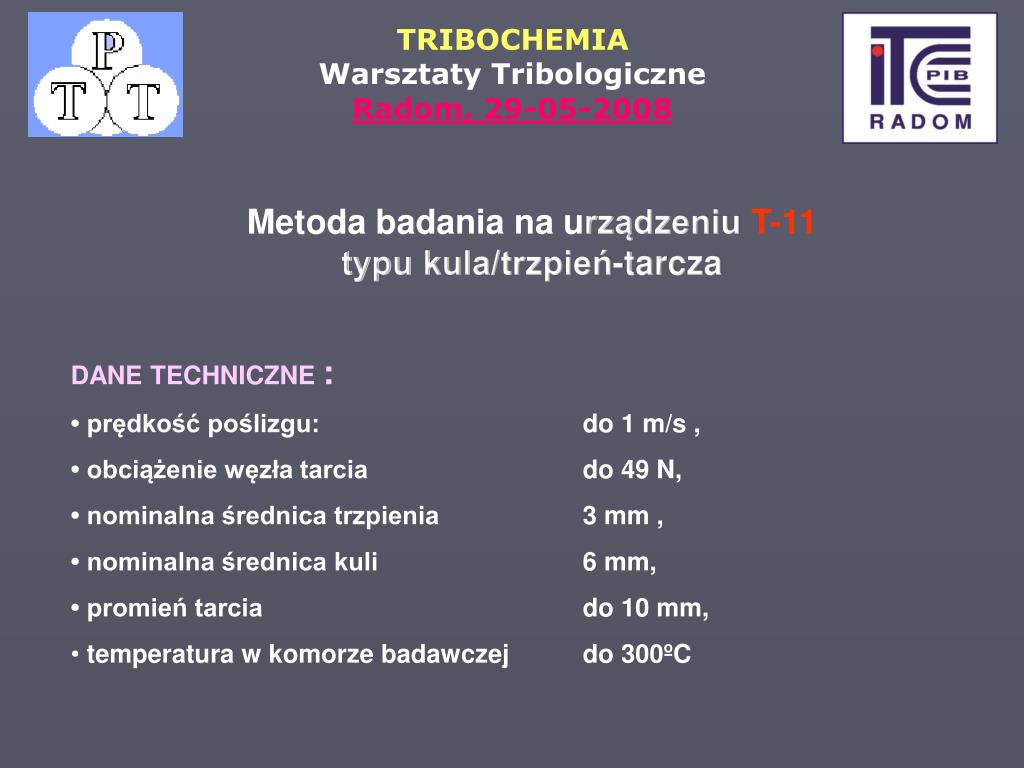

  15. Metoda badania na urządzeniu T-11typu kula/trzpień-tarcza • DANE TECHNICZNE: • • prędkość poślizgu: do 1 m/s, • • obciążenie węzła tarcia do 49 N, • • nominalna średnica trzpienia3 mm, • • nominalna średnica kuli6 mm, • • promień tarcia do 10 mm, • temperatura w komorze badawczej do 300ºC

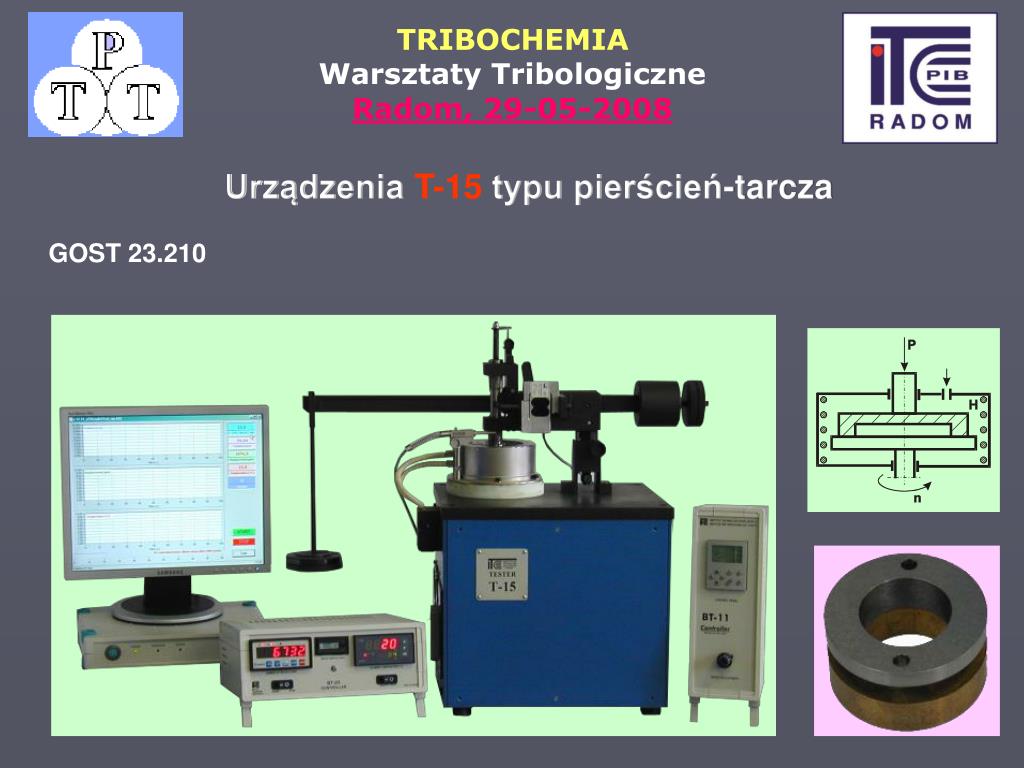

  16. Urządzenia T-15 typu pierścień-tarcza GOST 23.210

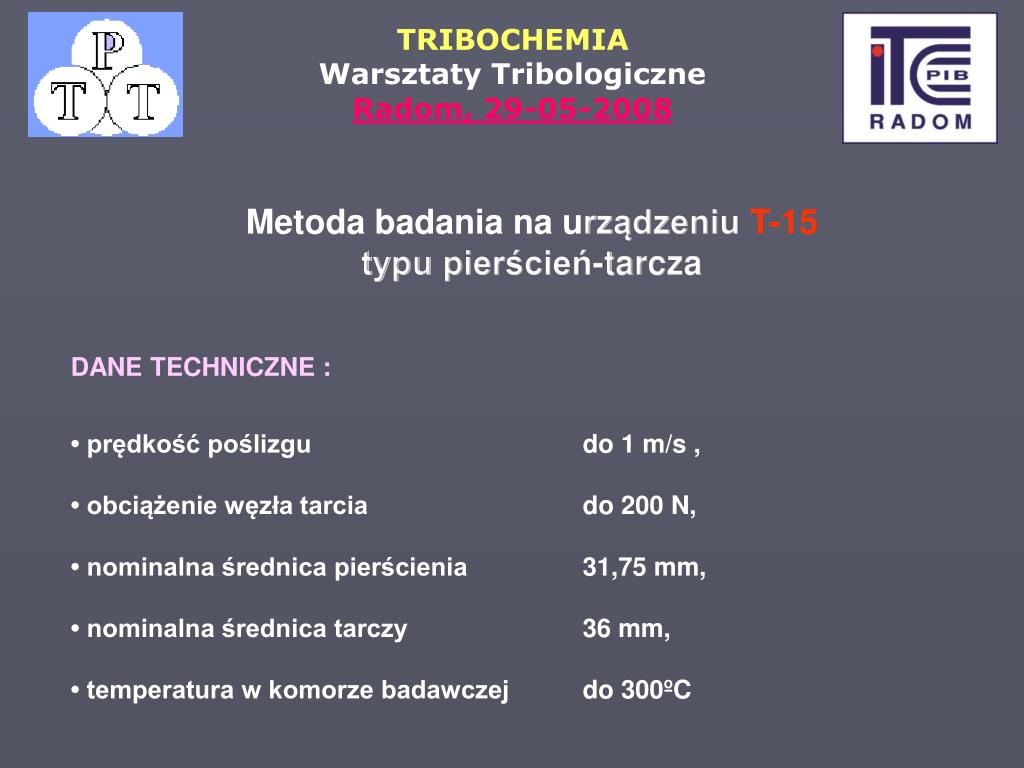

  17. Metoda badania na urządzeniu T-15typu pierścień-tarcza DANE TECHNICZNE: • prędkość poślizgu do 1 m/s , • obciążenie węzła tarcia do 200 N, • nominalna średnica pierścienia 31,75 mm, • nominalna średnica tarczy36 mm, • temperatura w komorze badawczej do 300ºC

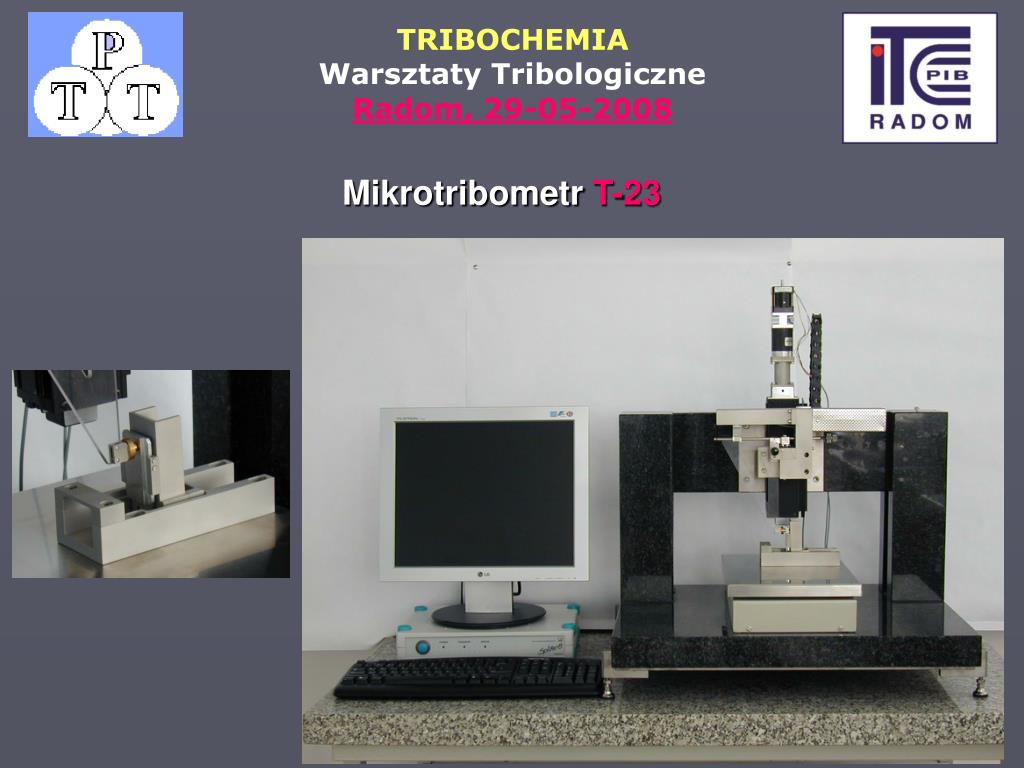

  18. MikrotribometrT-23

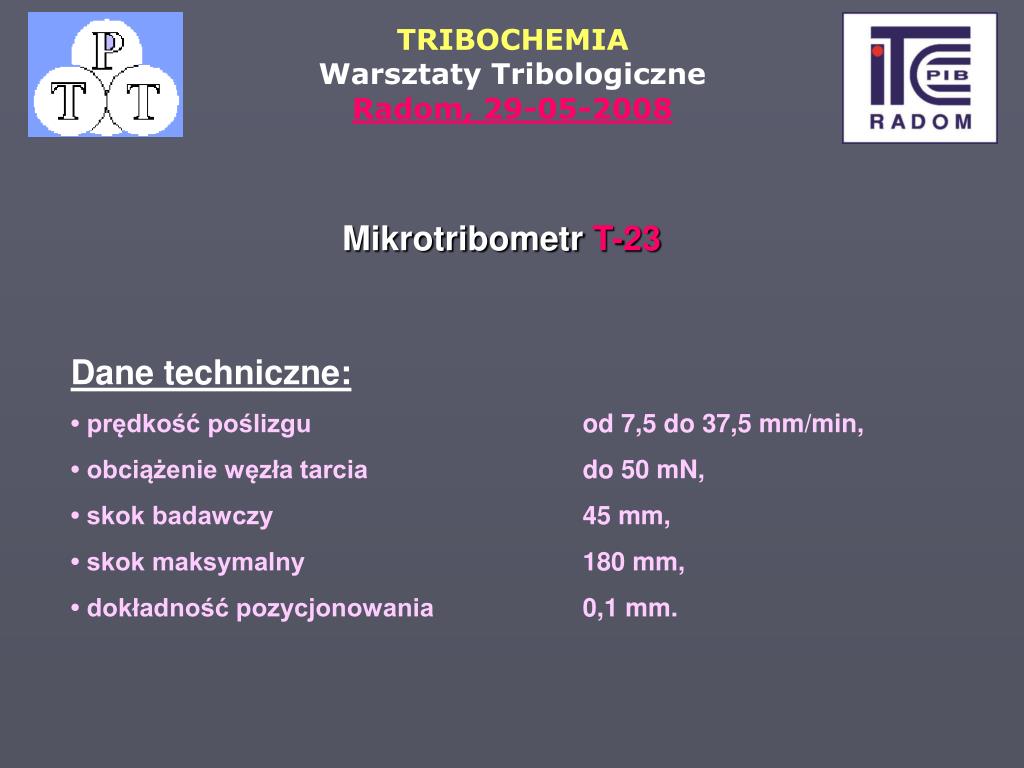

  19. MikrotribometrT-23 Dane techniczne: • prędkość poślizgu od 7,5 do 37,5 mm/min, • obciążenie węzła tarcia do 50 mN, • skok badawczy 45 mm, • skok maksymalny 180 mm, • dokładność pozycjonowania 0,1 mm.

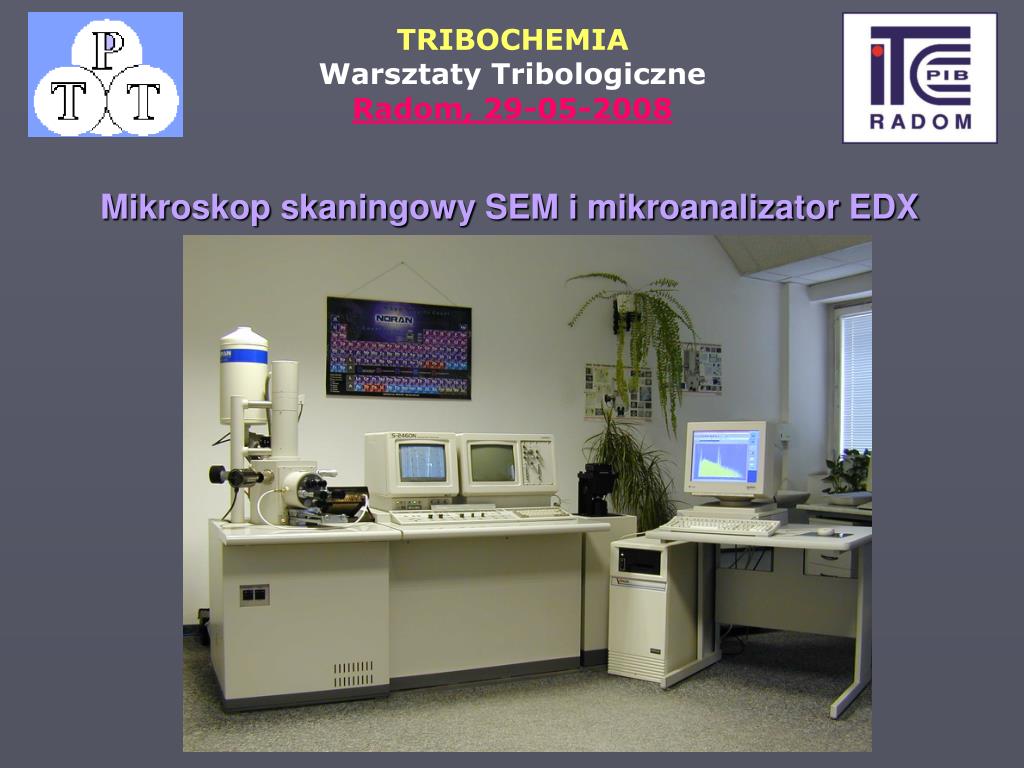

  20. Mikroskop skaningowy SEM i mikroanalizator EDX

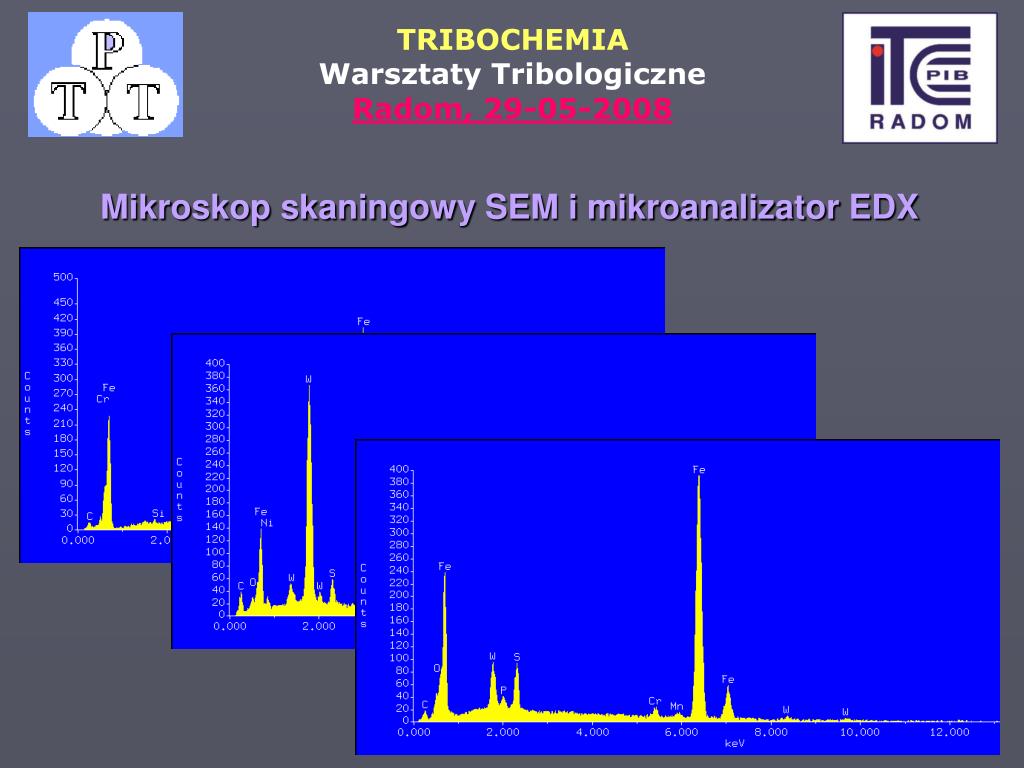

  21. Mikroskop skaningowy SEM i mikroanalizator EDX

  22. Mikroanalizator z wyładowaniem jarzeniowymGD-OES

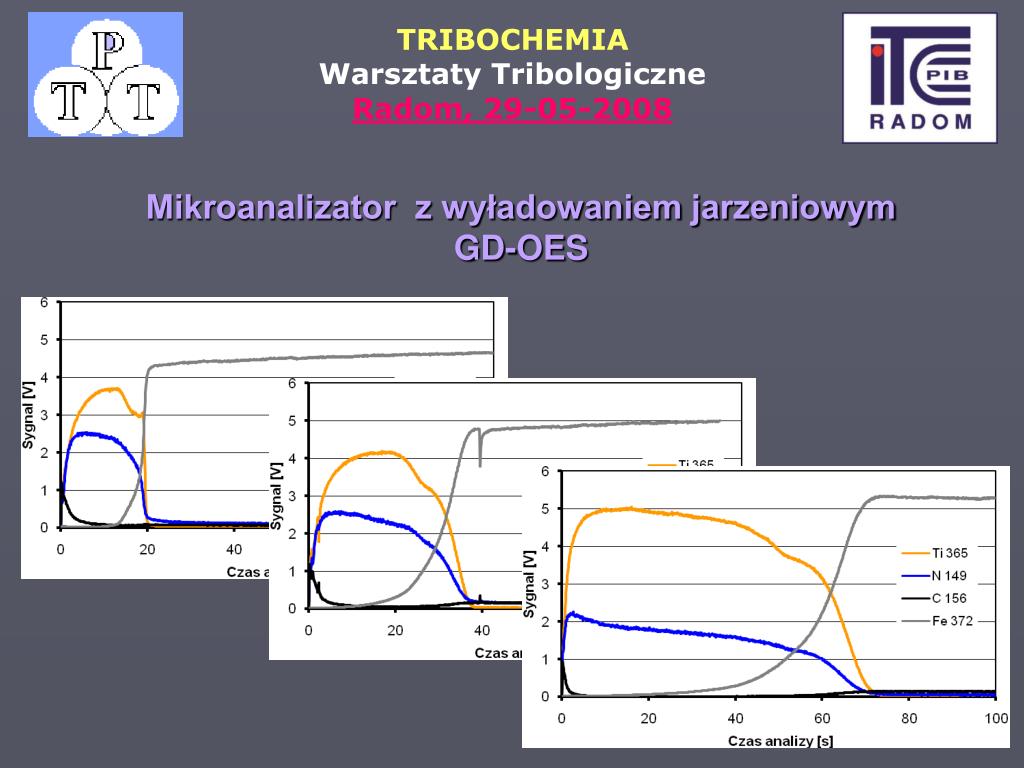

  23. Mikroanalizator z wyładowaniem jarzeniowymGD-OES

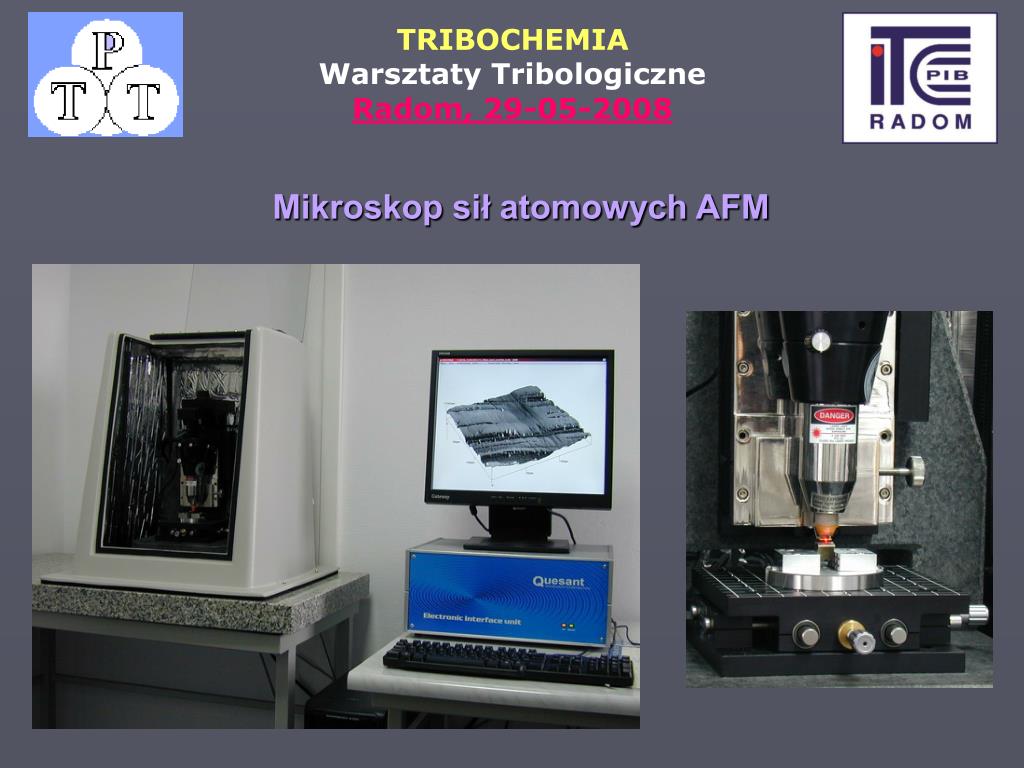

  24. Mikroskop sił atomowych AFM

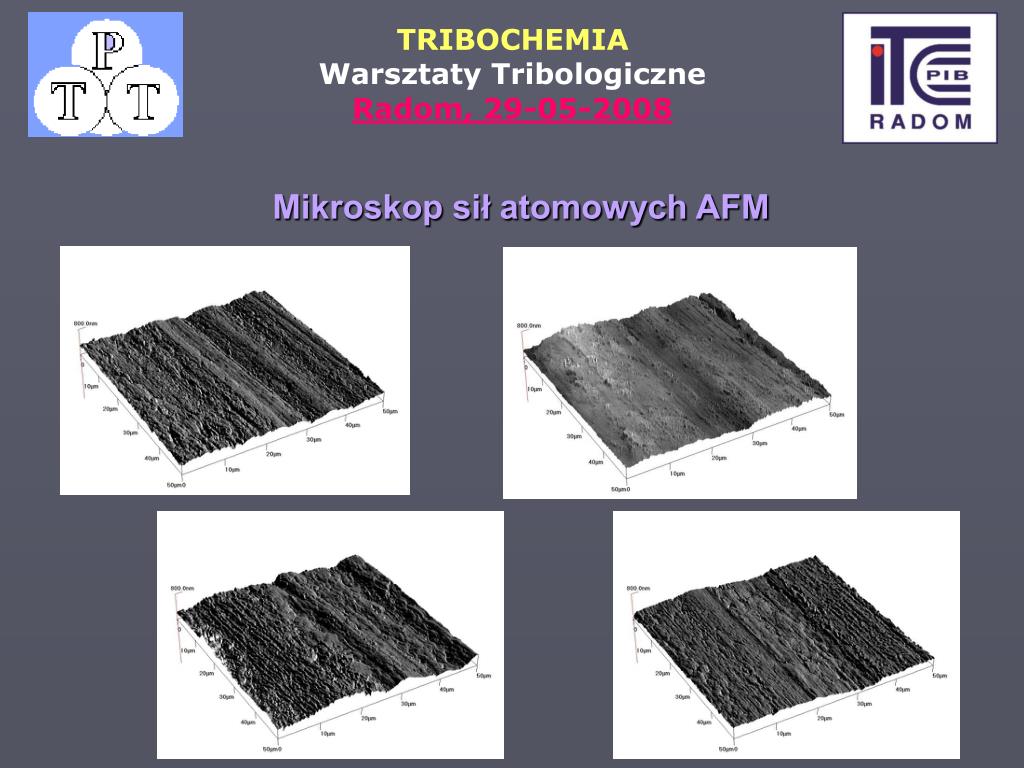

  25. Mikroskop sił atomowych AFM

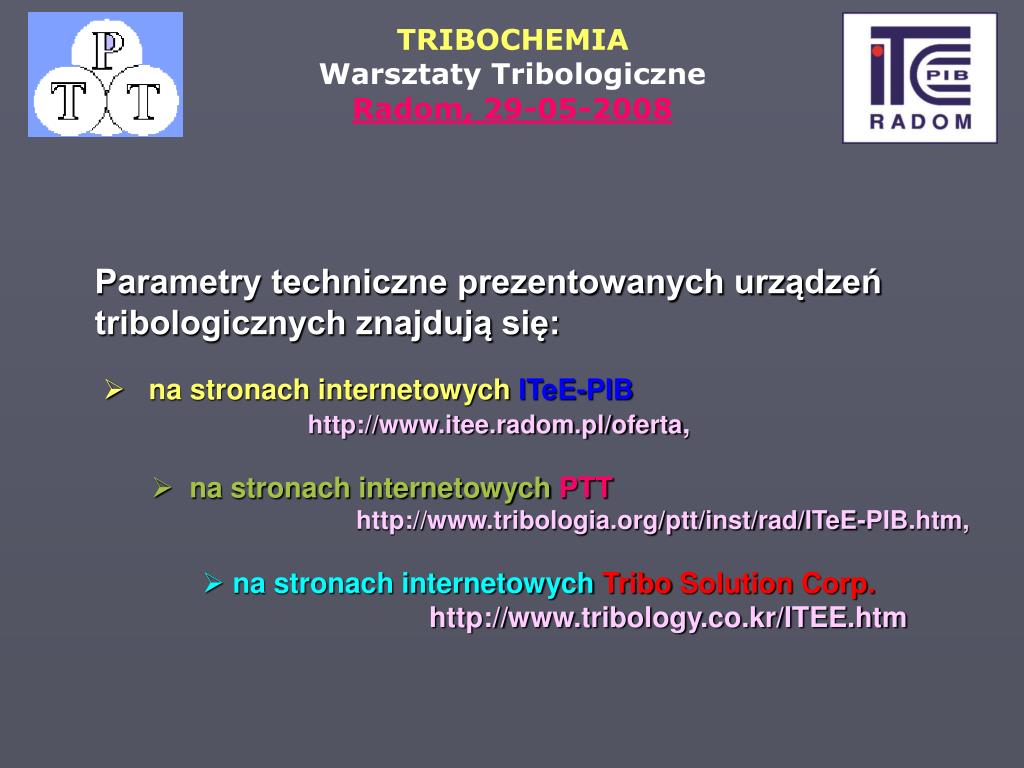

  26. Parametry techniczne prezentowanych urządzeń tribologicznych znajdują się: • na stronach internetowych ITeE-PIBhttp://www.itee.radom.pl/oferta, • na stronach internetowych PTT http://www.tribologia.org/ptt/inst/rad/ITeE-PIB.htm, • na stronach internetowych TriboSolution Corp. • http://www.tribology.co.kr/ITEE.htm

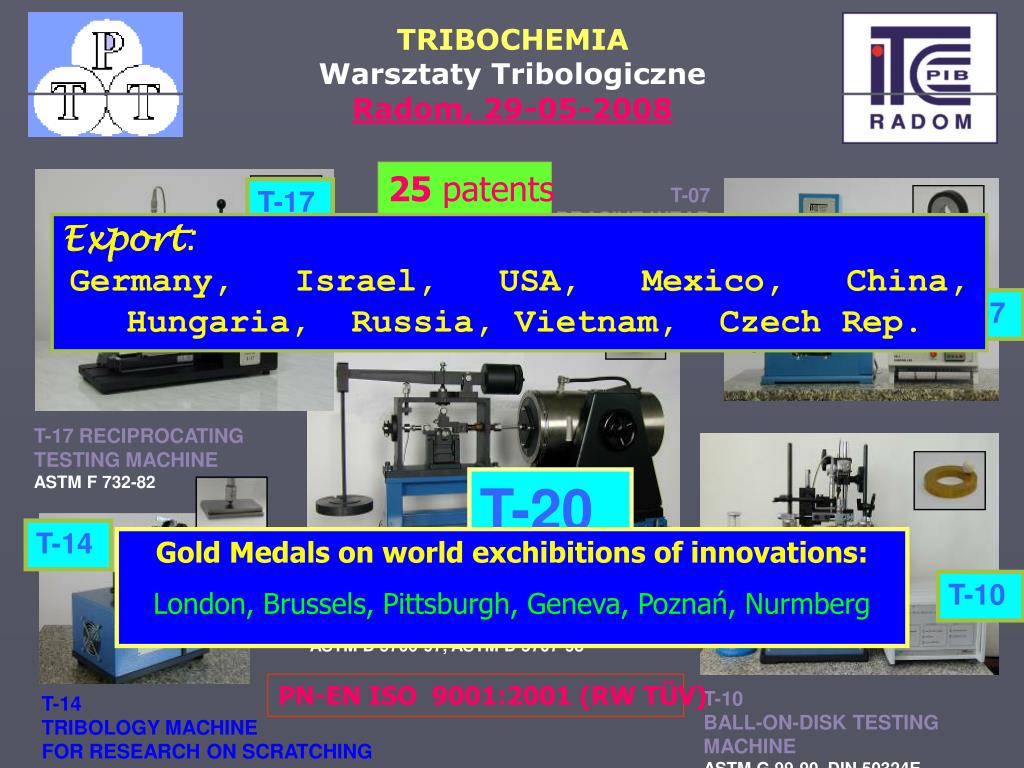

  27. 25 patents T-07 ABRASIVE WEAR TESTING MACHINE GOST 23.208-79 T-17 Export: Germany, Israel, USA, Mexico, China, Hungaria, Russia, Vietnam, Czech Rep. T-07 T-17 RECIPROCATING TESTING MACHINE ASTM F 732-82 T-20 T-14 Gold Medals on world exchibitionsof innovations: London, Brussels, Pittsburgh, Geneva, Poznań, Nurmberg T-10 T-19 HIGH-FREQUENCY TESTER ASTM D 5706-97, ASTM D 5707-98 PN-EN ISO 9001:2001 (RW TÜV) T-10 BALL-ON-DISK TESTING MACHINE ASTM G 99-90, DIN 50324E T-14 TRIBOLOGY MACHINE FOR RESEARCH ON SCRATCHING

  28. Metody i urządzenia do badań tribochemicznych Dziękuję za uwagę
