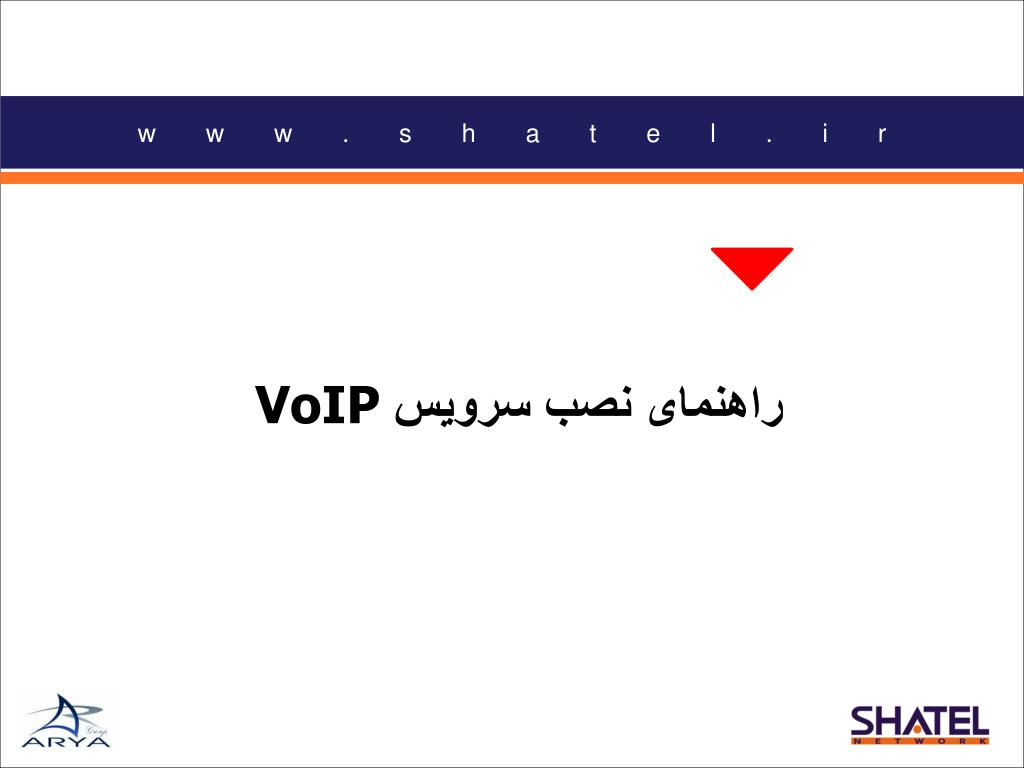

  1. راهنمای نصب سرویس VoIP

  2. توپولوژی سرویس VoIP Internet VPI/VCI=0/35=Internet VPI/VCI=0/101=VoIP PVC1=0/35 PVC2=0/101 0/35 VoIP Server DSL CPE 0/101 DSLAM SIP Account

  3. مشخصات فیزیکیATA

  4. تخصیص IP به کارت شبکه در تنظیمات ATA ، DHCP بصورت پیش فرض فعال است

  5. ورود به کنسول دستگاه ATA IP به صورت پیش فرض 192.168.1.1 است در قسمت User Name عبارت admin و Passwordرا 1234 وارد نمایید.

  6. تنظیمات دستگاه ATA درمنوی سمت چپ برروی گزینهNetwork و سپس WAN کلیک کنید گزینه WAN Access Type بر روی گزینه Dynamic IP تنظیم شده باشد

  7. تنظیمات دستگاه ATA در قسمت LAN تنظیماتIP مودم را به IP که در رنج مودم ADSL نباشد تغییر دهید

  8. تنظیمات دستگاه ATA از منوی سمت چپ گزینه VOIP و سپس SIP را انتخاب فرمایید درقسمتSIP Setting گزینهModify را کلیک نمایید

  9. تنظیمات دستگاه ATA • تیک Active SIP Account فعال شود • SIP Server Address= Local.shateltalk.ir • =Number نام کاربری سرویسVoIP شما • SIP Server Port=5060 • Outbound Proxy Port=5060 • Outbound Proxy Port= Local.shateltalk.ir • =User Name نام کاربری سرویسVoIP شما • =Password رمزعبور سرویسVoIP شما

  10. تنظیمات دستگاه ATA • Packetization بر روی 10ms ست شود • DTMF Relay بر روی RFC2833 تنظیم شود

  11. بررسی تنظیمات دستگاه ATA • در بخش Status دستگاه ATA وضعیت SIP Account در REG Status باید Registered باشد. Registered

  12. تنظیمات مودمZyxel

  13. تنظیمات مودم zYXEL • تیکActive فعال شود • Mode=Routing • Encapsulation=ENET • Multiplexing=LLC • VPI=0 • VCI=101 • SUA Only فعال شود

  14. تنظیمات مودم zYXEL • مودم ZyXEL HW V2 : • برای استفاده از VoIP در مودم های زایکسل HW ورژن 2 با توجه به اینکه Route به صورت اتوماتیک تنجام نمی شود و به صورت دستی نیز در کنسول مودم ذخیره نمی گردد ، تنظیمات به شکل زیر انجام می شود. • تعریف PVC مانند سایر مودم ها • Assign کردن PVC مربوطه به یکی از پورت های LAN • اتصال ATA به پورت Assign  شده(حتما ATA به همان پورت متصل شود در غیر این صورت Route انجام نمی شود) • مراحل Assign  کردن PVC به پورت خاص : • Telnet 192.168.1.1 • اجرای کامندهای زیر: • Sys trip portbase set 1 2 • Sys trip portbase enable • Sys trip portbase save

  15. تنظیمات مودم zYXEL این دستور برای Assign کردن پورت 1 به PVC 2 می باشد. که با توجه به PVC تعریف شده و پورت خالی مودم این شماره تعریف می شوند.

  16. تنظیمات در مودم های غیر زایکسل تنظیمات در مودم های غیر زایکسل: تنظیمات کلی که باید بر روی تمامی مودم ها تنظیم شود به شرح زیر است. در کنسول مودم خود این تنظیمات را انجام دهید: VPI=0 VCI=101 Connection Type = IPoA or MER or ENETENCAP IP Address = Dynamic NAT = Enable QOS = UBR Encapsulation: 1483 Bridged IP LLC Default Route = No

  17. تنظیمات دستی Route ها در صورتی کهRoute ها را بصورت اتوماتیک اضافه نشد باید به صورت دستی در قسمت ADVANCED بخشRouting گزینه Static Route اضافه نمایید Destination : 85.15.0.210 Subnet Mask: 255.255.255.255 Gateway : 172.24.16.1 Destination : 85.15.0.211 Subnet Mask: 255.255.255.255 Gateway : 172.24.16.1 Destination : 85.15.0.212 Subnet Mask: 255.255.255.255 Gateway : 172.24.16.1 Destination : 85.15.0.213 Subnet Mask: 255.255.255.255 Gateway : 172.24.16.1

  18. بررسی تنظیمات مودم ADSL در صورتی که تنظیمات به صورت صحیح انجام شده باشد PVC مربوط به سرویس VoIP باید IP ای در رنج 172.X.X.X دریافت کرده باشد. به 2 شکل امکان بررسی وجود دارد: 1) کنسول مودم

  19. بررسی تنظیمات مودم ADSL 2) از طریق Ping Local.shateltalk.ir در صورتی که با اجرای کامند Reply دریافت کردید به این مفهوم است که ارتباط با سرور VoIP برقرار است.

  20. مراحل تکمیلی نصب سرویسVoIP درصورت داشتن اینترنت از قسمتLAN مودم ADSL یک کابل شبکه به قسمتWAN مودمVoIP متصل نمایید در صفحهCRM در قسمت پارامترهای خط گزینه Accept All انتخاب شود

  21. مراحل تکمیلی نصب سرویسVoIP درقسمت خدمات مشترکین > سرویس های دوره ای > تلفن بین المللی (VOIP) باید تست ارتباط واقع در بخش عملیات انجام شود تا سرویس در حال استفاده گردد

  22. مراحل تکمیلی نصب سرویسVoIP برای تست مشترک می توانند توسط تلفنی که بهATA متصل شده است شماره* 155 * را شماره گیری کنند که در صورت پخش شدن پیغام صوتیWelcome سرویسVoIP برقرار شده است

  23. مراحل تکمیلی نصب سرویسVoIP وضعیت سرویسVoIP مشترک درCRM تب سرویس ها نیز قابل مشاهده است

  24. مراحل تکمیلی نصب سرویسVoIP چند نکته : • برای چک کردن اعتبار کافی است مشترک * 199 * را شماره گیری نمایند. • برای گرفتن تماس شماره مقصد بدون 00 وارد شود . • اکانت های ارائه شده ، قابلیت ست شدن روی چندین دستگاه را دارد. • درصورت انجام صحیح تنظیمات برای استفاده از VOIP بصورت عادی شماره گیری نمایید. • برای استفاده از خط شهری قبل از شماره گیری باید ** را شماره گیری نمایید

  25. پایان
