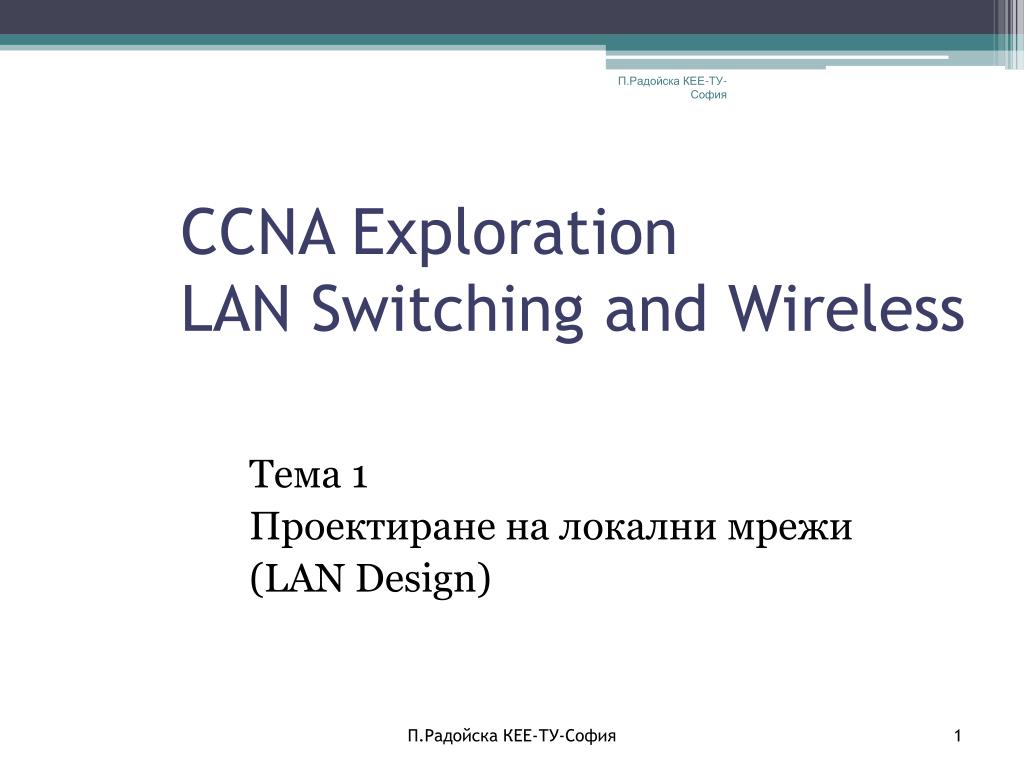

  1. CCNA Exploration LAN Switching and Wireless Тема 1 Проектиране на локални мрежи (LAN Design) П.Радойска КЕЕ-ТУ-София П.Радойска КЕЕ-ТУ-София 1

  2. Йерархична мрежова архитектура Позволява разделянето на мрежата на нива на базата на функциите и ролите на устройствата. Архитектурата става модулна, което улеснява разширяемостта и подобрява производителността. Типични нива: Достъп (access); Разпределение (distribution); Ядро (core). П.Радойска КЕЕ-ТУ-София 2

  3. П.Радойска КЕЕ-ТУ-София Access Layer • Осигурява достъп до мрежата на крайните устройства (компютри, принтери, IP телефони, ...). • Може да включва: • Routers • Switches • Bridges • Hubs • wireless access points (AP) • Основна задача – да свърже крайните устройства към мрежата и да контролира кое устройство има право да комуникира по мрежата.

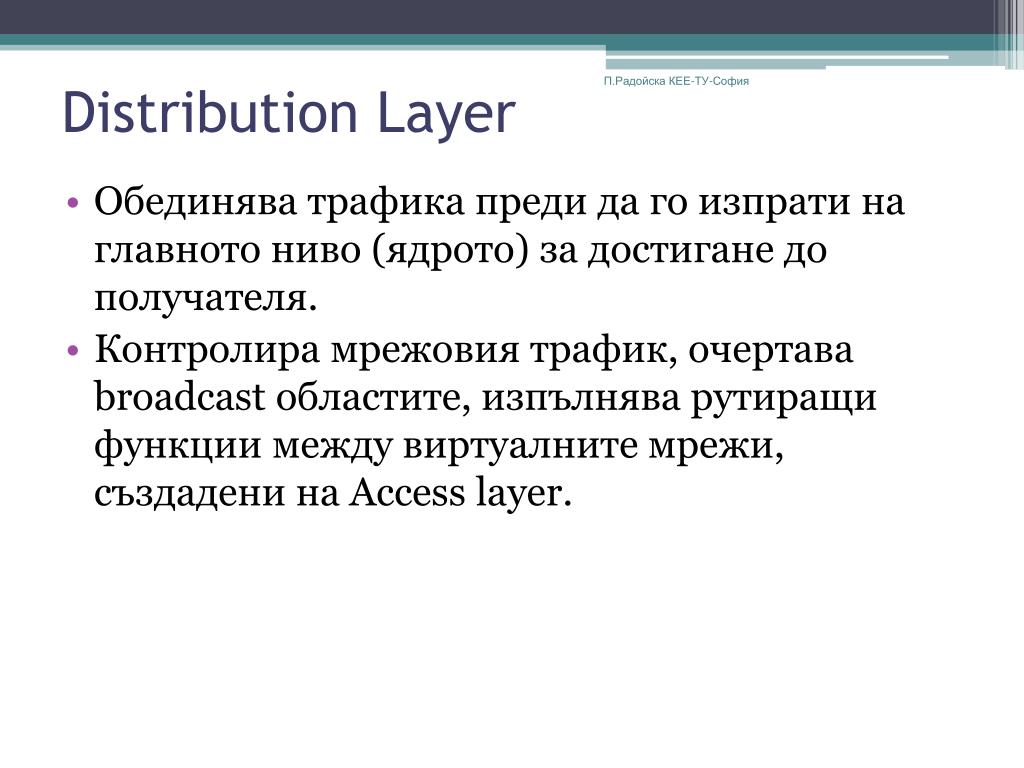

  4. П.Радойска КЕЕ-ТУ-София Distribution Layer • Обединява трафика преди да го изпрати на главното ниво (ядрото) за достигане до получателя. • Контролира мрежовия трафик, очертава broadcast областите, изпълнява рутиращи функции между виртуалните мрежи, създадени на Access layer.

  5. П.Радойска КЕЕ-ТУ-София Core Layer • Високоскоростни опорни връзки. • Критична връзка => висока надеждност (дублирани пътища), висока скорост.

  6. П.Радойска КЕЕ-ТУ-София Физическа архитектура Йерархична организация при средния бизнес Логическаархитектура • Добре оформени нива.

  7. П.Радойска КЕЕ-ТУ-София Предимства на йерархичния модел • Лесна разширяемост. • Дублиране на пътища (1 access layerswitch може да се свърже към 2 distribution layerswitches, за да се гарантира връзката). • Добра производителност (връзките към по-горните нива – с по-голям капацитет). • Добра защитеност (защита на портовете на access layer и политики на защита на distribution layer). • Лесно управление (суичовете от едно ниво имат еднакви функции и се конфигурират еднотипно – може и с копиране). • Лесна поддръжка (благодарение на модулността разширяването не води до усложняване; на access layer могат да се използват и прости суичове).

  8. П.Радойска КЕЕ-ТУ-София Принципи на йерархичния дизайн • Network diameter – броя устройства, през които трябва да премине пакета преди да достигне до получателя. Малък network diameter – малко и предвидимо закъснение на пакета. • Bandwidth Aggregation– обединяване на трафика и проектиране на по-високоскоростни връзки към по-горно ниво. • Redundancy – дублирането на пътища позволява гарантиране на връзката при настъпване на повреда. (Само на accesslayer е невъзможно да се дублират пътищата.)

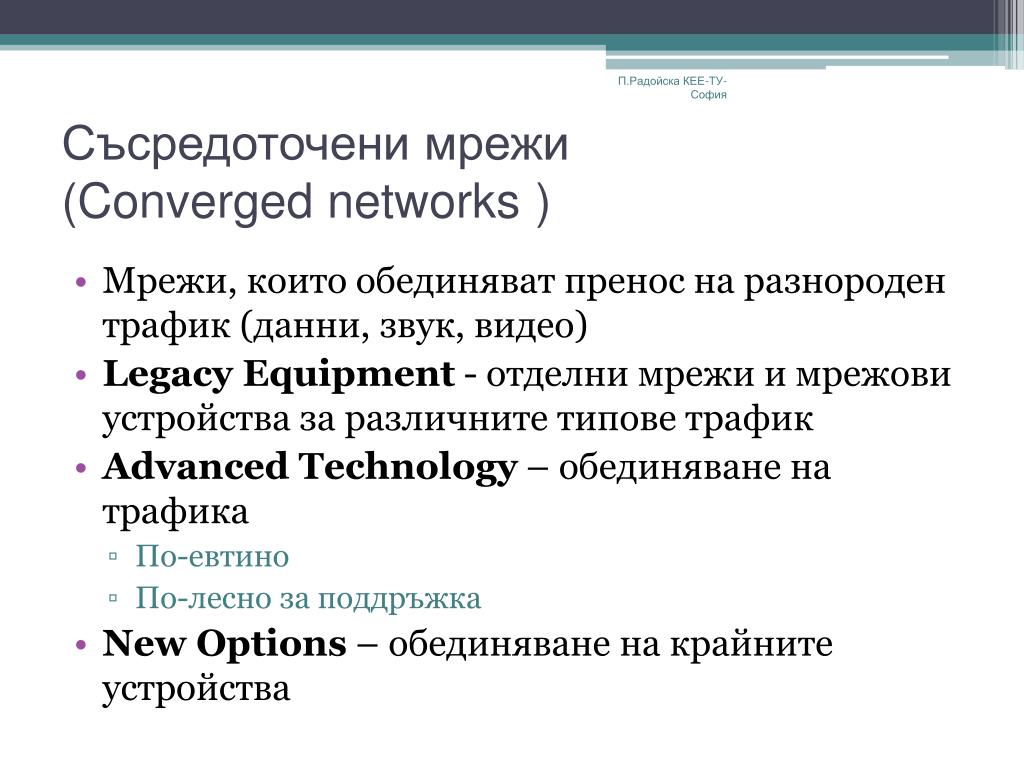

  9. П.Радойска КЕЕ-ТУ-София Съсредоточени мрежи(Converged networks) • Мрежи, които обединяват пренос на разнороден трафик (данни, звук, видео) • Legacy Equipment - отделни мрежи и мрежови устройства за различните типове трафик • Advanced Technology – обединяване на трафика • По-евтино • По-лесно за поддръжка • New Options – обединяване на крайните устройства

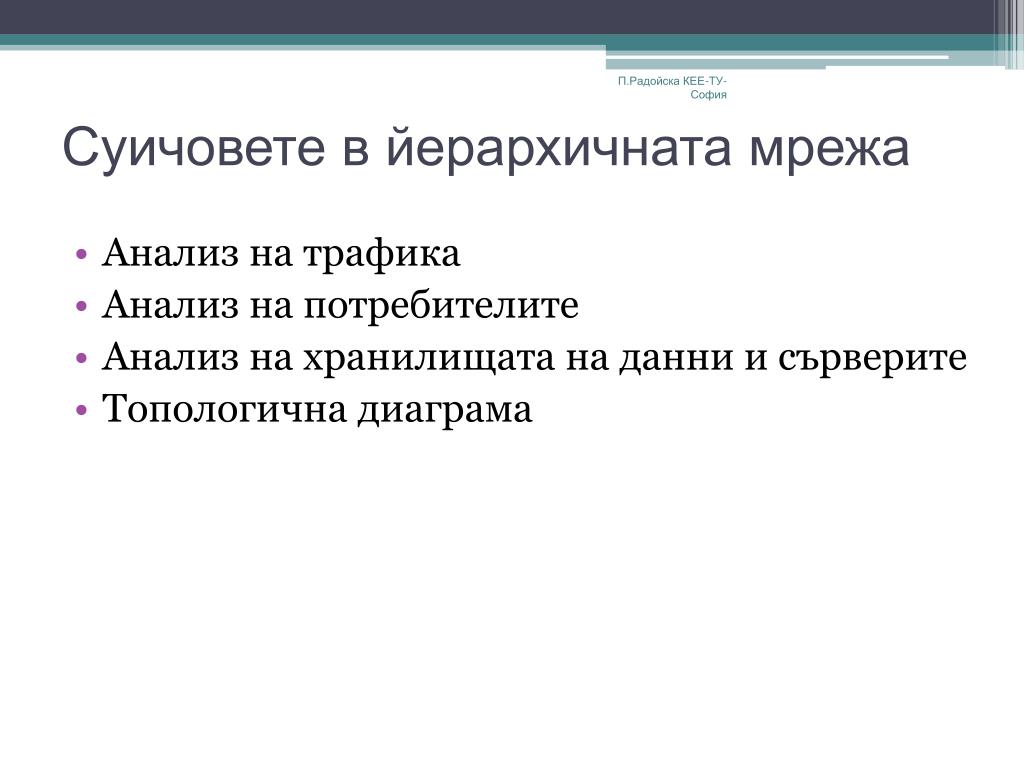

  10. П.Радойска КЕЕ-ТУ-София Суичовете в йерархичната мрежа • Анализ на трафика • Анализ на потребителите • Анализ на хранилищата на данни и сърверите • Топологична диаграма

  11. П.Радойска КЕЕ-ТУ-София Traffic Flow Analysis • Network traffic– обема данни, изпращан по мрежата за определен период от време. • Traffic flow analysis – процес на измерване на използвания мрежов капацитет в зависимост от типът на пренасяните данни с цел: • подобряване на производителността; • планиране на капацитета; • вземане на по-добри хардуерни решения.

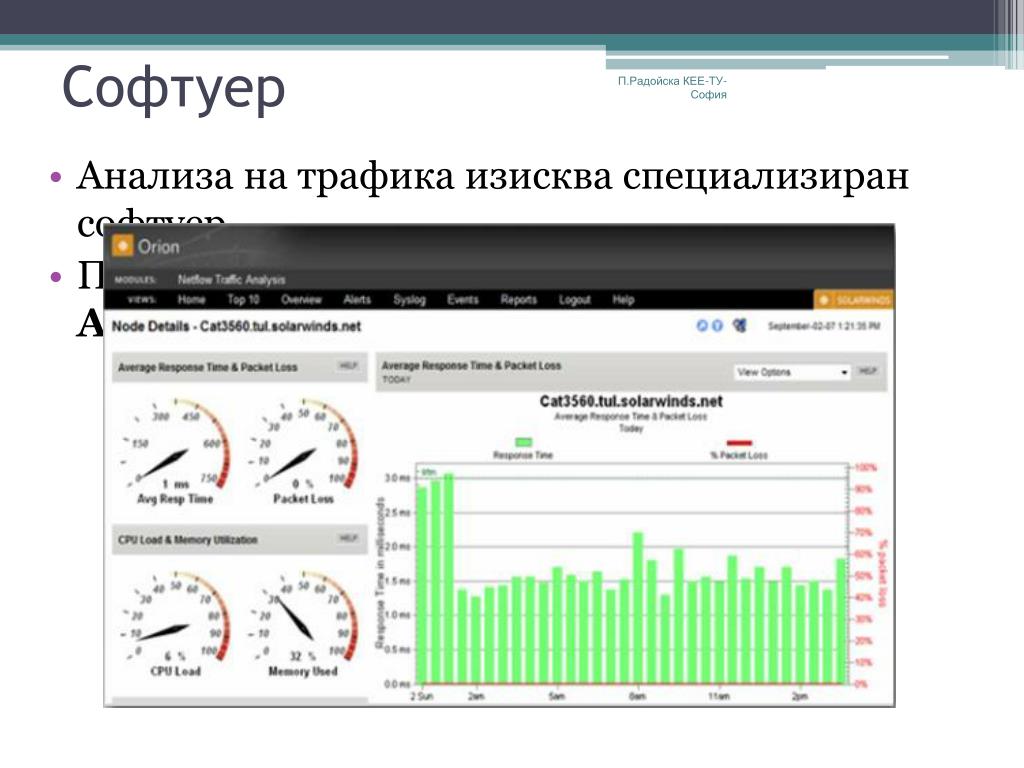

  12. П.Радойска КЕЕ-ТУ-София Софтуер • Анализа на трафика изисква специализиран софтуер • Пример - Solarwinds Orion 8.1 NetFlow Analysis

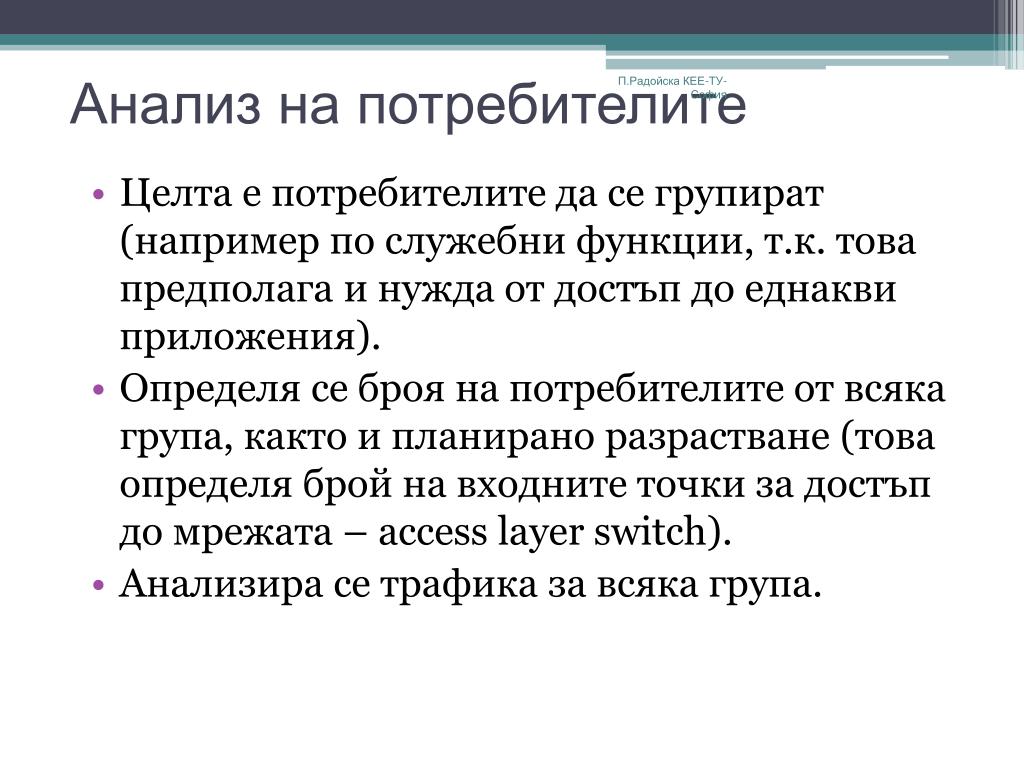

  13. П.Радойска КЕЕ-ТУ-София Анализ на потребителите • Целта е потребителите да се групират (например по служебни функции, т.к. това предполага и нужда от достъп до еднакви приложения). • Определя се броя на потребителите от всяка група, както и планирано разрастване (това определя брой на входните точки за достъп до мрежата – access layer switch). • Анализира се трафика за всяка група.

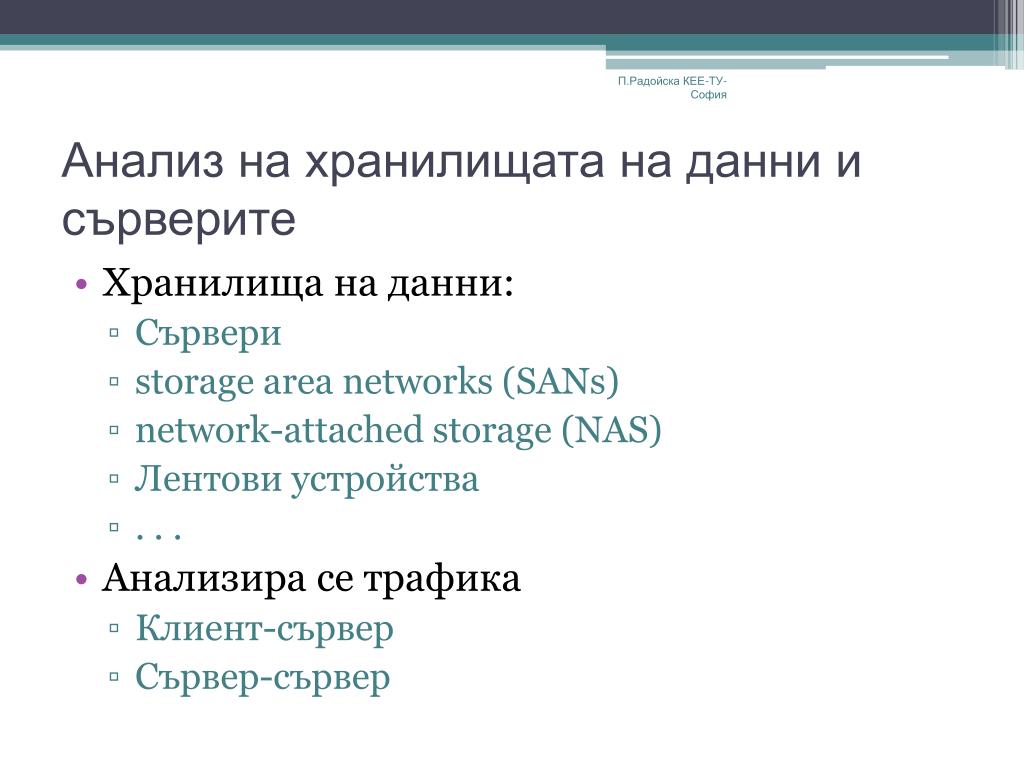

  14. П.Радойска КЕЕ-ТУ-София Анализ на хранилищата на данни и сърверите • Хранилища на данни: • Сървери • storage area networks (SANs) • network-attached storage (NAS) • Лентови устройства • . . . • Анализира се трафика • Клиент-сървер • Сървер-сървер

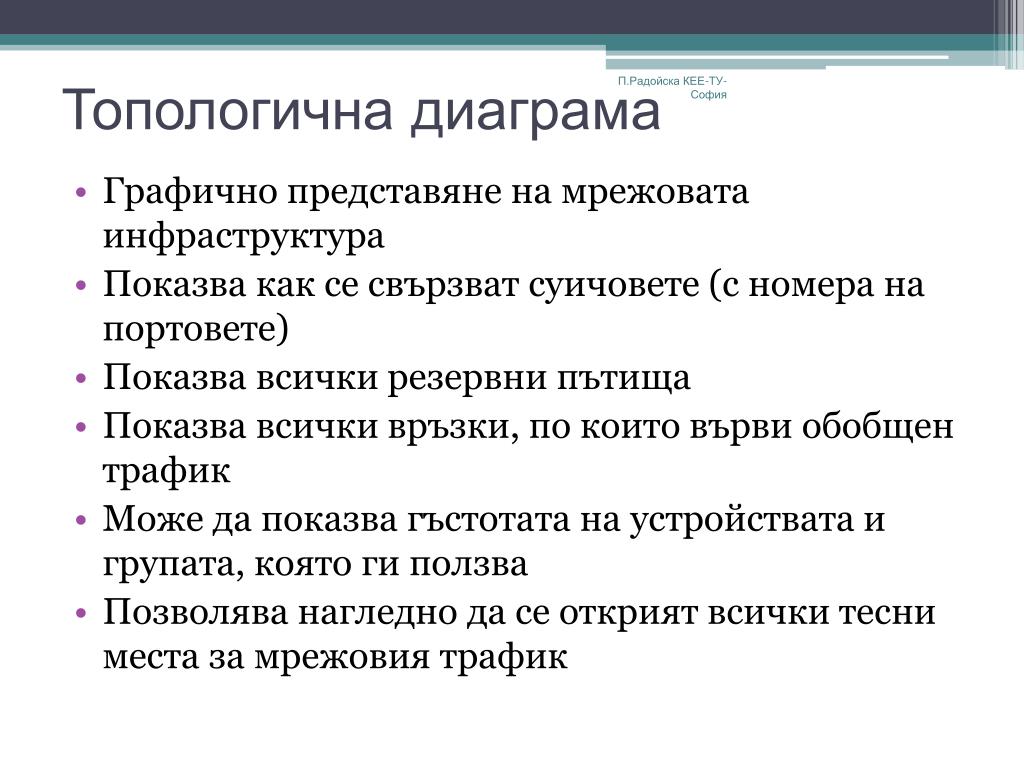

  15. П.Радойска КЕЕ-ТУ-София Топологична диаграма • Графично представяне на мрежовата инфраструктура • Показва как се свързват суичовете (с номера на портовете) • Показва всички резервни пътища • Показва всички връзки, по които върви обобщен трафик • Може да показва гъстотата на устройствата и групата, която ги ползва • Позволява нагледно да се открият всички тесни места за мрежовия трафик

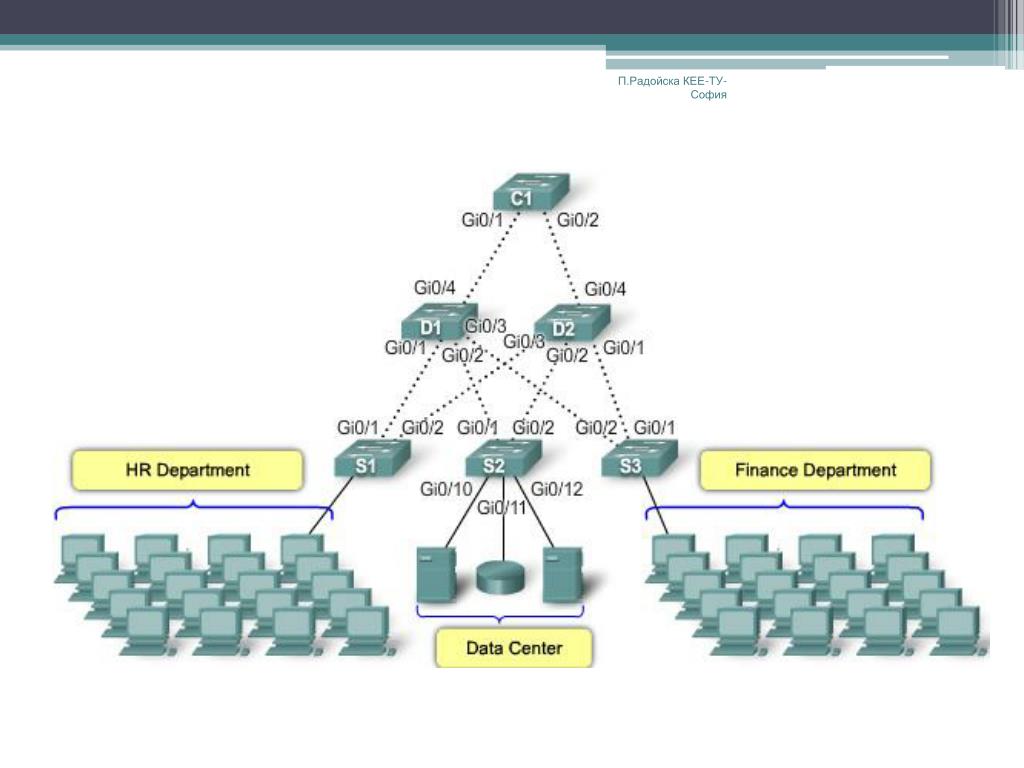

  16. П.Радойска КЕЕ-ТУ-София Топологична диаграма

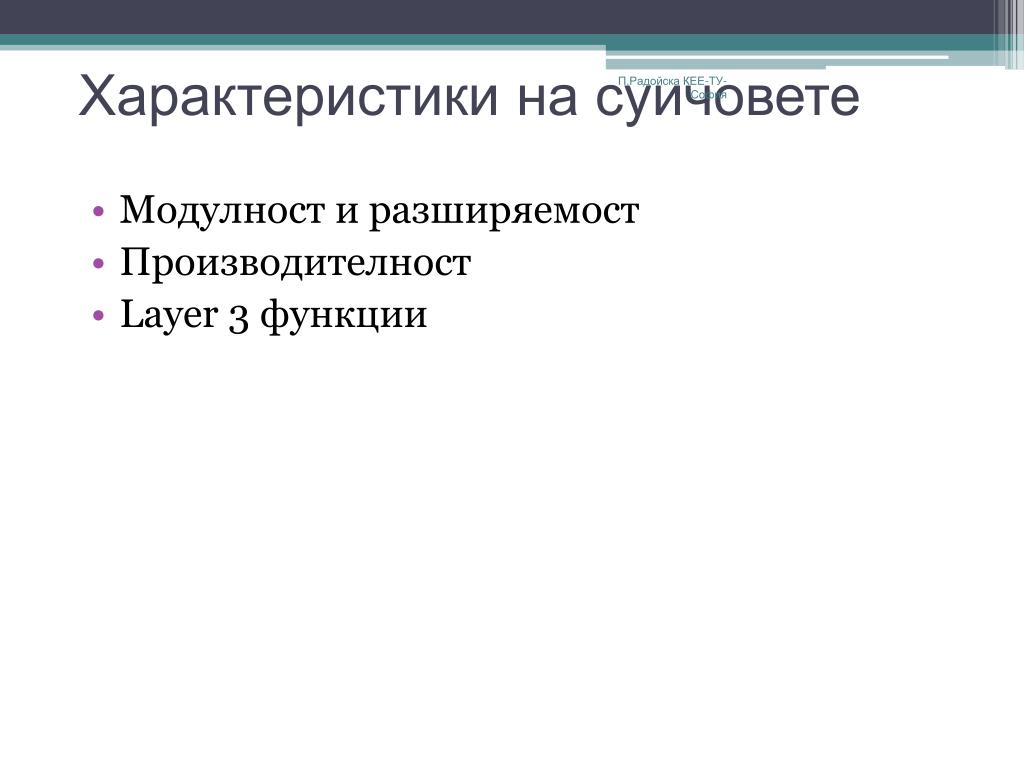

  17. П.Радойска КЕЕ-ТУ-София Характеристики на суичовете • Модулност и разширяемост • Производителност • Layer 3 функции

  18. П.Радойска КЕЕ-ТУ-София Характеристики на суичовете • Fixed Configuration Switches – фиксирани хардуерни елементи (определен брой и тип портове) • Modular Switches – множество шасита, върху които могат да се инсталират разширителни карти. • Stackable Switches – могат да се свързват през специални интерфейси и посредством специални високоскоростни кабели (backplane) и работят като един суич.Cisco са разработили специална технология – StackWise, която позволява стеково свързване на до 9 суича.Не са подходящи за участъци, които са чувствителни към грешки и с високи изисквания към капацитета.

  19. П.Радойска КЕЕ-ТУ-София Производителност • Брой портове • Капацитет • Агрегатни връзки

  20. П.Радойска КЕЕ-ТУ-София Брой портове (Port Density) • Фиксирана конфигурация – до 48 порта 2 * 24 порта -> до 46 клиента; 2 захранващи изхода 1+48 порта -> до 47 клиента; 1 захранващ изход • Модулни – до 100 порта

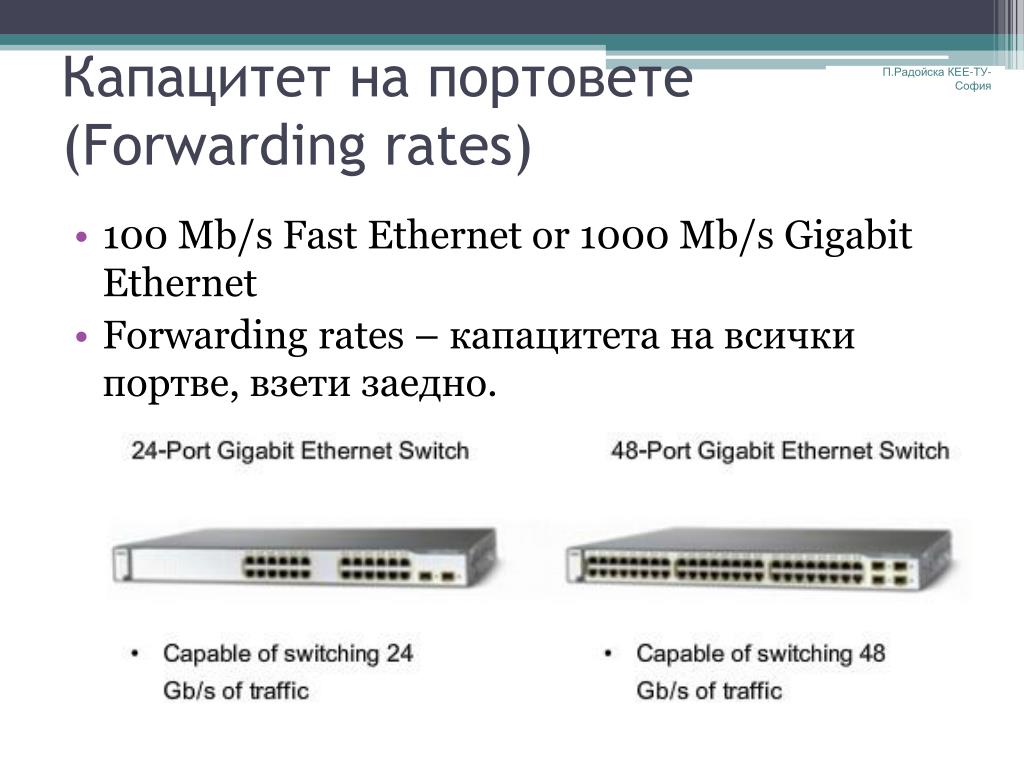

  21. П.Радойска КЕЕ-ТУ-София Капацитет на портовете (Forwarding rates) • 100 Mb/s Fast Ethernet or 1000 Mb/s Gigabit Ethernet • Forwarding rates – капацитета на всички портве, взети заедно.

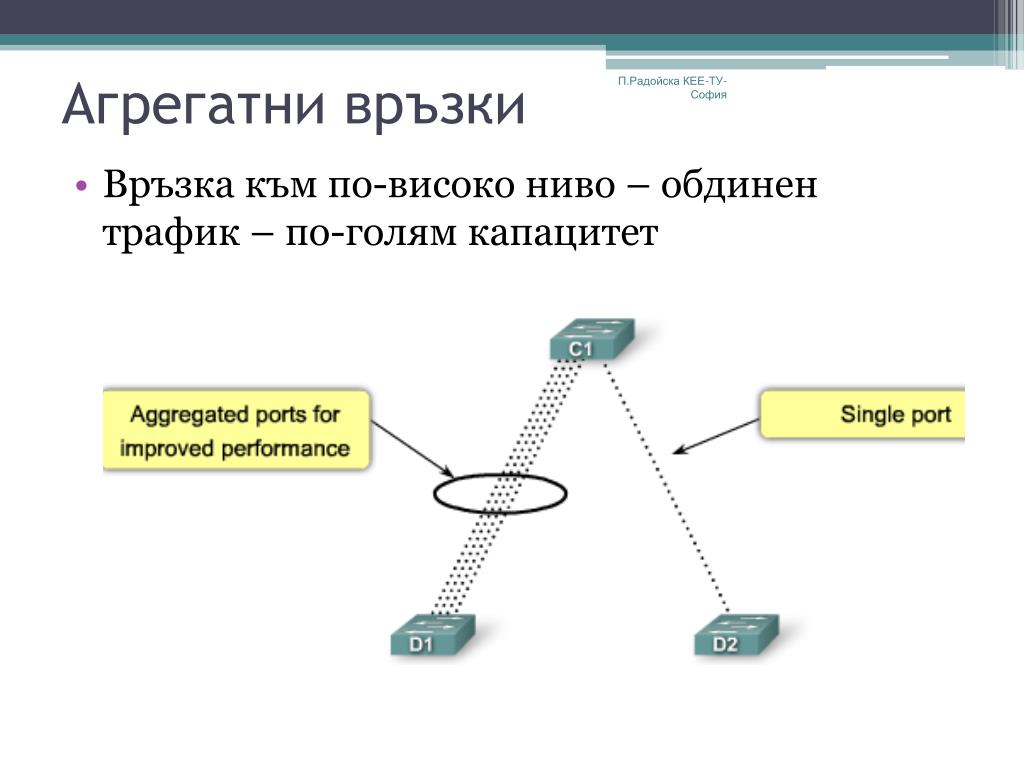

  22. П.Радойска КЕЕ-ТУ-София Агрегатни връзки • Връзка към по-високо ниво – обдинен трафик – по-голям капацитет

  23. П.Радойска КЕЕ-ТУ-София Захранване по Етернет • Power over Ethernet (PoE)

  24. П.Радойска КЕЕ-ТУ-София Layer 3 Functions

  25. П.Радойска КЕЕ-ТУ-София Характеристики на суичовете, използвани на access layer

  26. П.Радойска КЕЕ-ТУ-София Distribution Layer Switch Features

  27. П.Радойска КЕЕ-ТУ-София Core Layer Switch Features

  28. П.Радойска КЕЕ-ТУ-София The features of Cisco Catalyst Switches • Catalyst Express 500 • Catalyst 2960 • Catalyst 3560 • Catalyst 3750 • Catalyst 4500 • Catalyst 4900 • Catalyst 6500

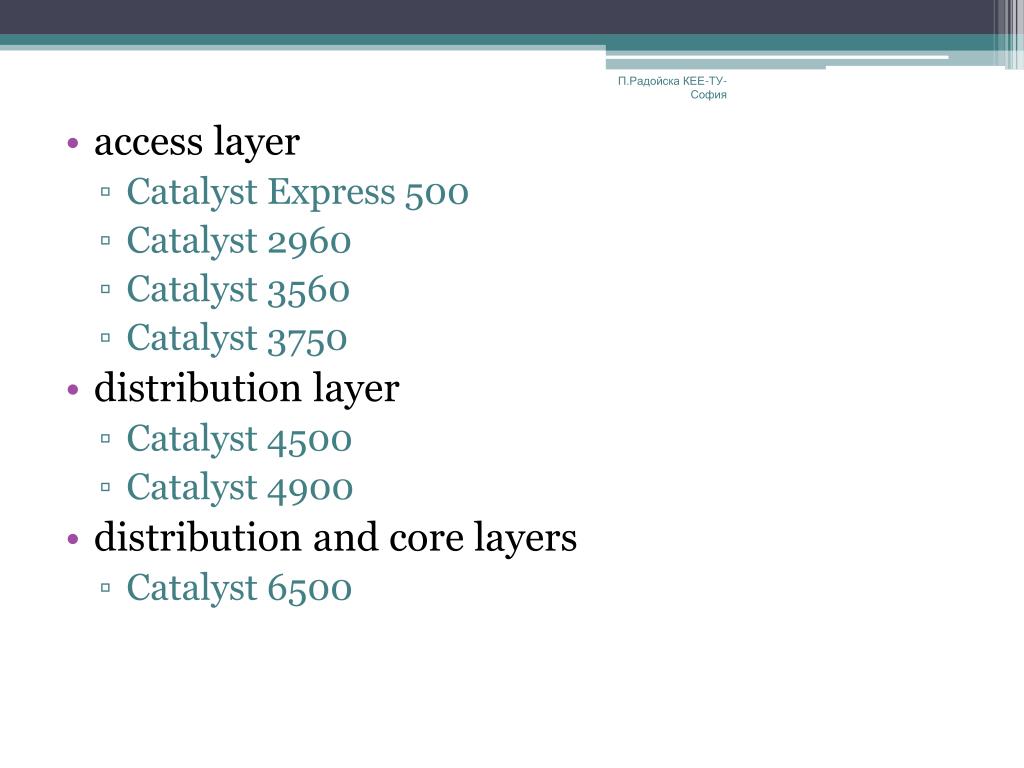

  29. П.Радойска КЕЕ-ТУ-София • access layer • Catalyst Express 500 • Catalyst 2960 • Catalyst 3560 • Catalyst 3750 • distribution layer • Catalyst 4500 • Catalyst 4900 • distribution and core layers • Catalyst 6500

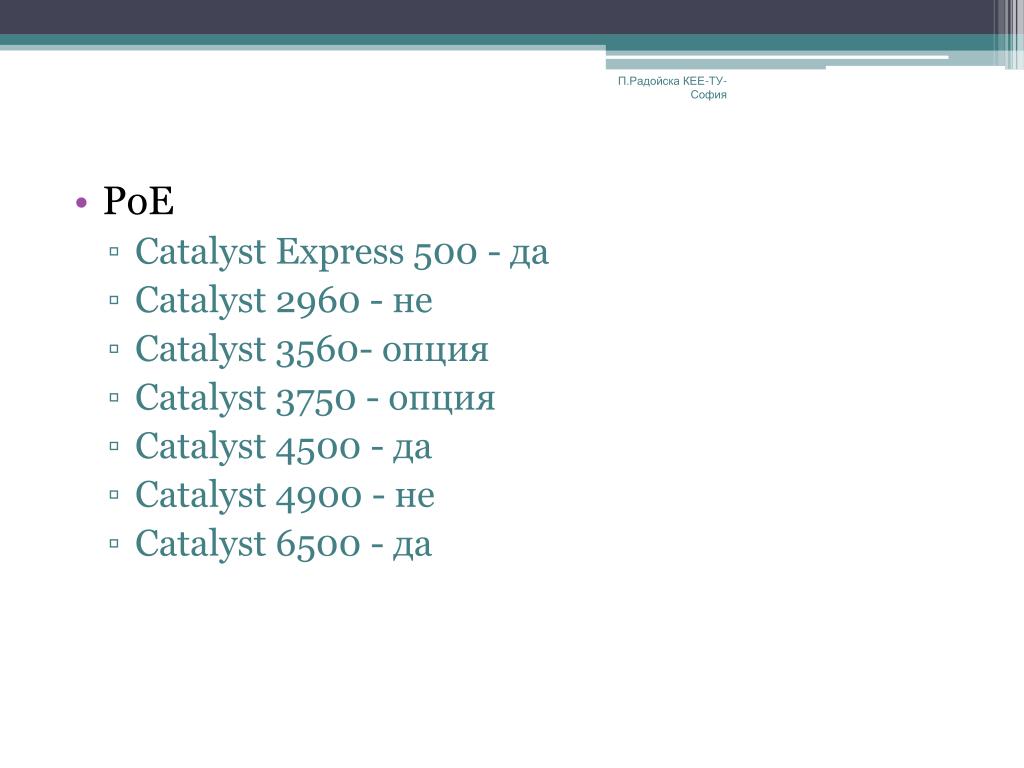

  30. П.Радойска КЕЕ-ТУ-София • PoE • Catalyst Express 500 - да • Catalyst 2960 - не • Catalyst 3560- опция • Catalyst 3750 - опция • Catalyst 4500 - да • Catalyst 4900 - не • Catalyst 6500 - да

  31. Благодаря за вниманието! П.Радойска КЕЕ-ТУ-София otk_cisco@abv.bg 40
