  1. Engineering 報告人：林奕宏

  2. Outline • Oracle ERP Overview • Master Items • Bill Of Material • Routing

  3. 付款作業 payment 會 計 總 帳 GL 粗略產能規劃 RCCP 採購訂單 PO 收料作業 receive 銷售預測 FCST 採購需求 PR 應付帳款 AP 主需求排程 MDS 主生產排程 MPS 物料需求規劃 MRP 倉儲管理 inventory 發料作業 issue 顧客訂單 orders 生產排程 schedule 在製品管理 WIP 收款作業 receipt 產能需求規劃 CRP 出貨作業 shipping 應收帳款 AR Oracle ERP Overview

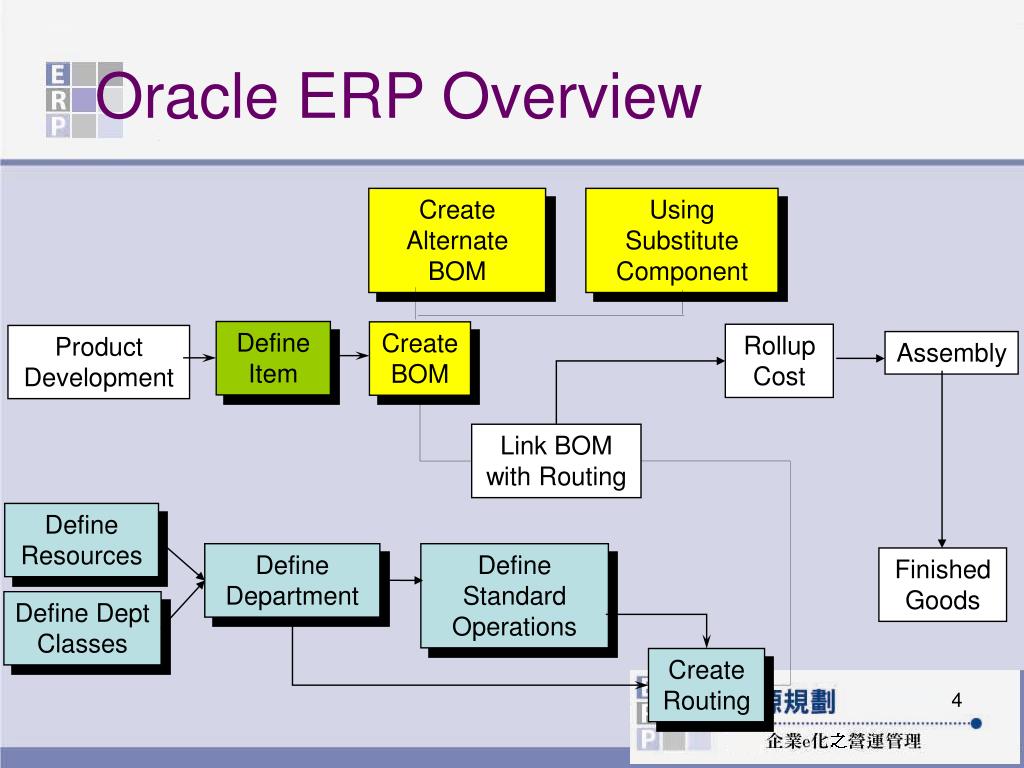

  4. Oracle ERP Overview Create Alternate BOM Using Substitute Component Define Item Create BOM Rollup Cost Product Development Assembly Link BOM with Routing Define Resources Define Department Define Standard Operations Finished Goods Define Dept Classes Create Routing

  5. Outline • Oracle ERP Overview • Master Items • Bill Of Material • Routing

  6. Master Items • 描述一個公司所有材料的屬性 • 材料包含 • 原材料 • 在製品 • 半成品 • 成品

  7. Master Items • 件號 • 用來識別不同的項目 • 必須是唯一的 • 顯義編號 • 品名、規格 • 對該項目的詳細描述 • 計量單位(unit of measurement，UM) • 在系統中該材料所紀錄的各種數量單位 • 如：個、公尺、公斤、打 • 使用者亦可自行定義

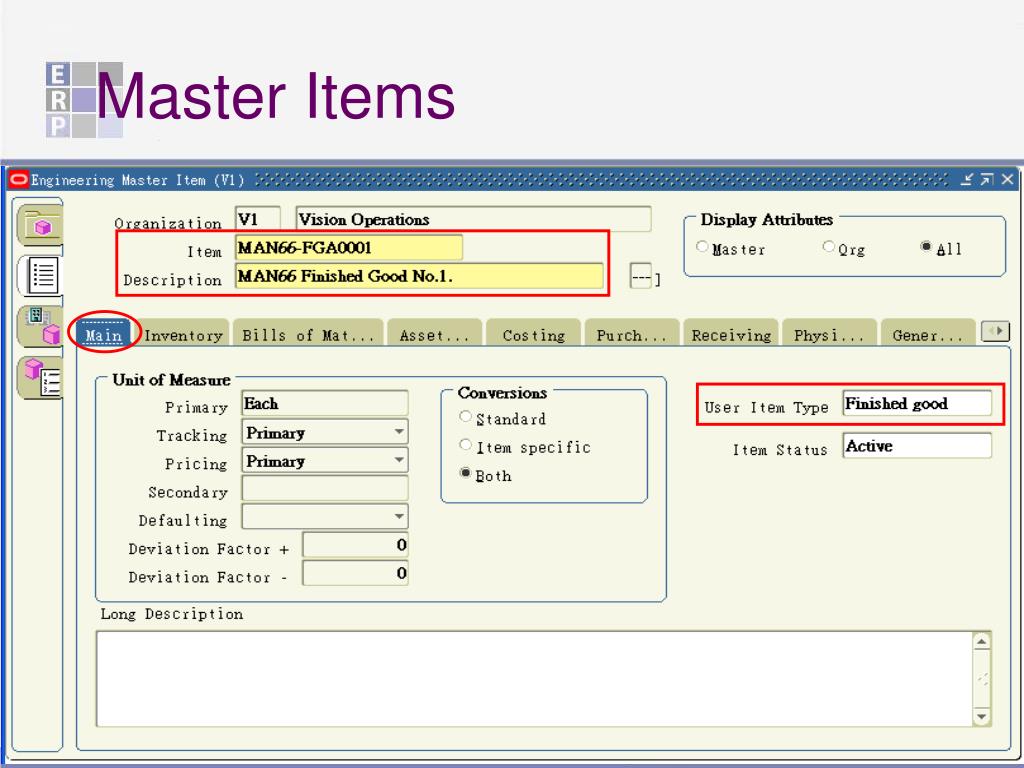

  8. Master Items

  9. Master Items

  10. Outline • Oracle ERP Overview • Master Items • Bill Of Material • Routing

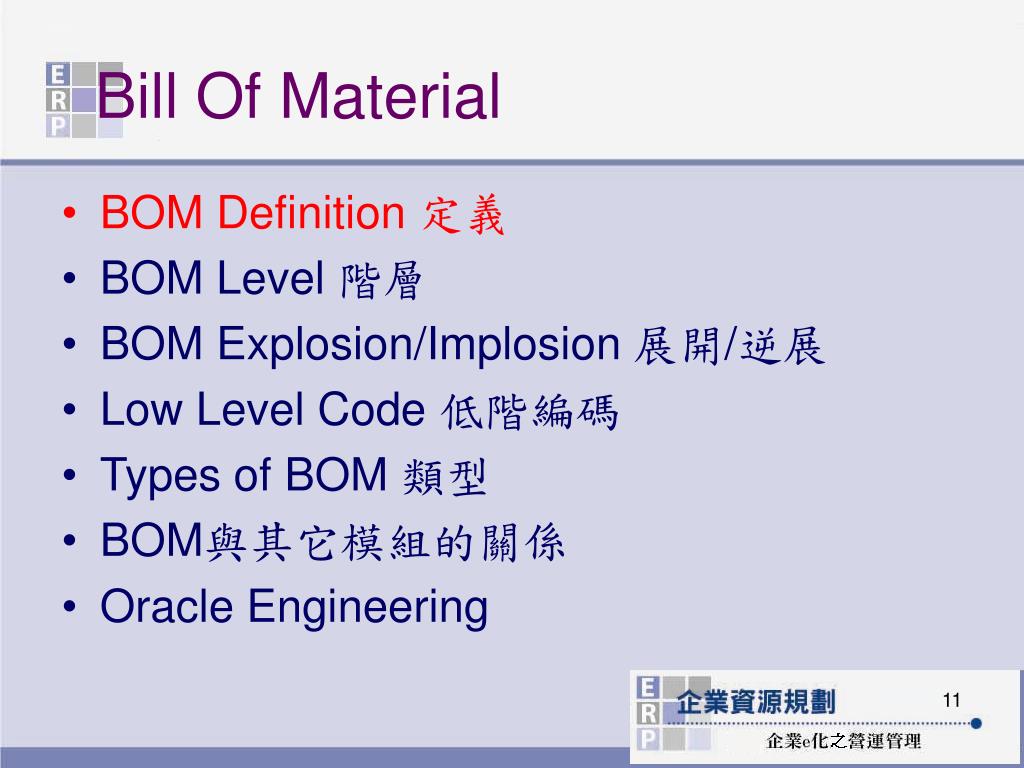

  11. Bill Of Material • BOM Definition 定義 • BOM Level 階層 • BOM Explosion/Implosion 展開/逆展 • Low Level Code 低階編碼 • Types of BOM 類型 • BOM與其它模組的關係 • Oracle Engineering

  12. BOM Definition • Bill of Material • 簡稱BOM，材料用量清單 • 又稱：產品結構表 • 　　　產品結構樹(Product Tree) • 　　　零件表 (Part List) • 　　　產品用量表 • 　　　組成表 • 　　　成本結構表

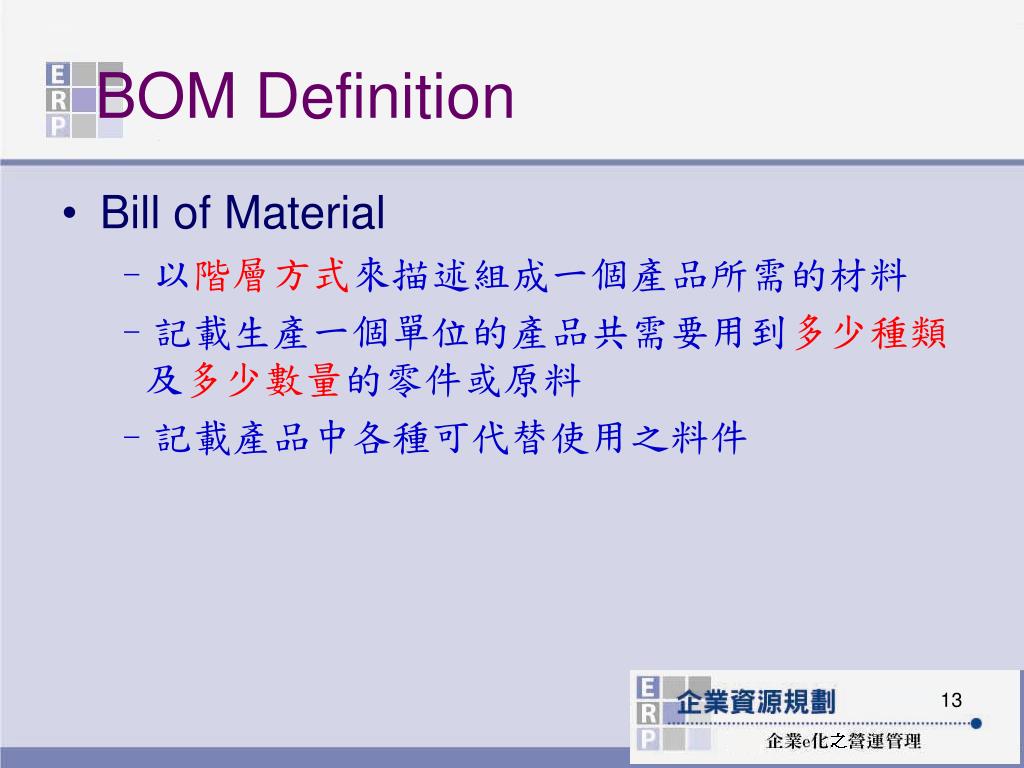

  13. BOM Definition • Bill of Material • 以階層方式來描述組成一個產品所需的材料 • 記載生產一個單位的產品共需要用到多少種類及多少數量的零件或原料 • 記載產品中各種可代替使用之料件

  14. BOM Definition • 為什麼需要BOM? • 瞭解產品之用料結構，便於生產物流管理 • 避免採購之遺漏造成停工待料之異常 • 標準成本計算 • Master Items與BOM的差別 ? • Master Items描述個別材料的屬性 • BOM描述材料與材料間的關係

  15. 腳踏車FGA0001 車輪SBA0001 傳動裝置RMA0001 車架SBB0001 數量:2 數量:1 數量:1 輪胎RMB0001 主架RMD0001 把手RME0001 座墊RMF0001 輪圈RMC0001 數量:1 數量:1 數量:1 數量:1 數量:1 BOM Definition

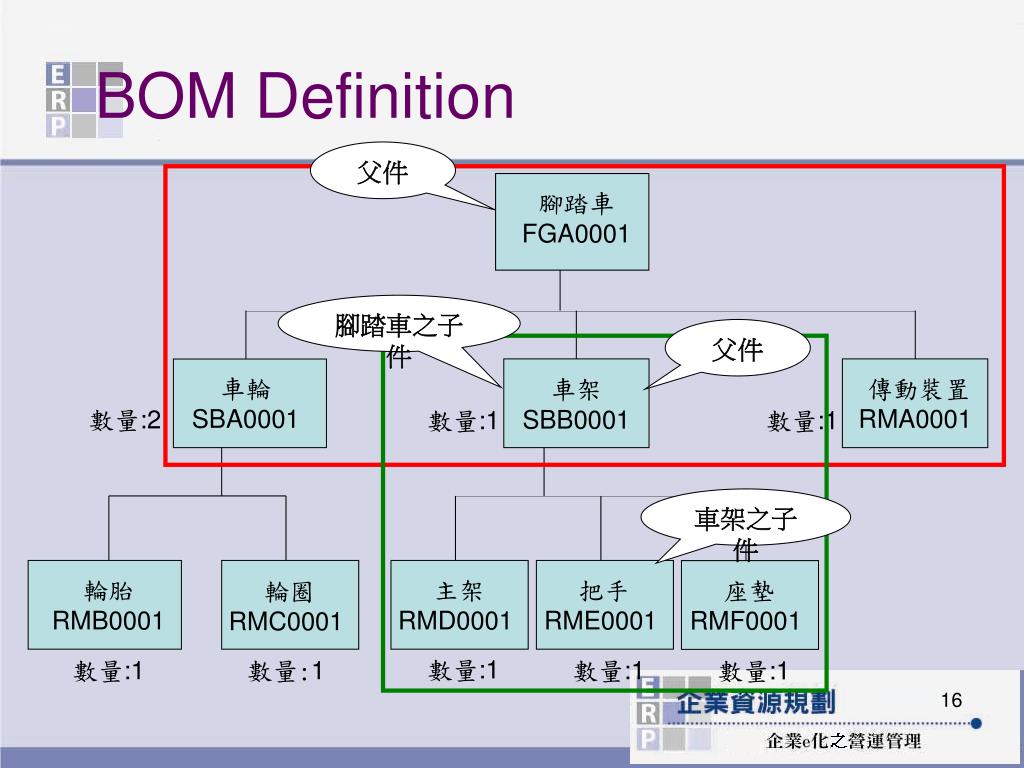

  16. 腳踏車FGA0001 車輪SBA0001 傳動裝置RMA0001 車架SBB0001 數量:2 數量:1 數量:1 輪胎RMB0001 主架RMD0001 把手RME0001 座墊RMF0001 輪圈RMC0001 數量:1 數量:1 數量:1 數量:1 數量:1 BOM Definition 父件 腳踏車之子件 父件 車架之子件

  17. Bill Of Material • BOM Definition 定義 • BOM Level 階層 • BOM Explosion/Implosion 展開/逆展 • Low Level Code 低階編碼 • Types of BOM 類型 • BOM與其它模組的關係 • Oracle Engineering

  18. BOM Level • Single Level BOM 單階物料清單 • Multi Level BOM 多階物料清單 • End Level BOM 尾階物料清單

  19. 腳踏車FGA0001 數量:1 車輪SBA0001 傳動裝置RMA0001 車架SBB0001 數量:2 數量:1 數量:1 Single Level BOM • Single Level BOM 單階物料清單

  20. 腳踏車FGA0001 數量:1 車輪SBA0001 傳動裝置RMA0001 車架SBB0001 數量:2 數量:1 數量:1 輪胎RMB0001 主架RMD0001 把手RME0001 座墊RMF0001 輪圈RMC0001 數量:1 數量:1 數量:1 數量:1 數量:1 Multi Level BOM • Multi Level BOM 多階物料清單 第０階 第１階 第２階

  21. 腳踏車FGA0001 數量:1 車輪SBA0001 傳動裝置RMA0001 車架SBB0001 數量:2 數量:1 數量:1 輪胎RMB0001 主架RMD0001 把手RME0001 座墊RMF0001 輪圈RMC0001 數量:1 數量:1 數量:1 數量:1 數量:1 End Level BOM • End Level BOM 尾階物料清單 採購件

  22. Bill Of Material • BOM Definition 定義 • BOM Level 階層 • BOM Explosion/Implosion 展開/逆展 • Low Level Code 低階編碼 • Types of BOM 類型 • BOM與其它模組的關係 • Oracle Engineering

  23. BOM Explosion/Implosion • BOM Explosion • 從材料表的父件找到子件的過程 • 透過物料表展開的動作，將產品細項一一列出 • 了解材料所處的階層，及各材料間的階層關係 • 提供生產製造與物料需求規劃詳細的資料

  24. A B C D E H I M L G K BOM Explosion/Implosion • BOM Explosion A 之單階展開組成為(4) B,C,D,E A 之多階展開組成為(10) B,C,D,E,H,I,M,L,G,K A 之尾階展開組成為(8) C,D,E,I,M,L,G,K

  25. 腳踏車FGA0001 數量:1 車輪SBA0001 傳動裝置RMA0001 車架SBB0001 數量:2 數量:1 數量:1 輪胎RMB0001 主架RMD0001 把手RME0001 座墊RMF0001 輪圈RMC0001 數量:1 數量:1 數量:1 數量:1 數量:1 BOM Explosion/Implosion • BOM Explosion

  26. BOM Explosion/Implosion • BOM Explosion • 生產100台腳踏車(FGA0001) 料件 單位用量 需求數量──── ───── ─────── SBA0001(車輪) 2 100*2=200 SBB0001(車架) 1 100*1=100 RMA0001(傳動裝置) 1 100*1=100 RMB0001(輪胎) 2 100*2=200 RMC0001(輪圈) 2 100*2=200 …

  27. BOM Explosion/Implosion • BOM Implosion • 從材料表的子件找到父件的過程 • 可以從下階往上階層進行展材料表的動作 • 亦可稱Item Where Use，即由材料追蹤上階

  28. 腳踏車FGA0001 數量:1 車輪SBA0001 傳動裝置RMA0001 車架SBB0001 數量:2 數量:1 數量:1 輪胎RMB0001 主架RMD0001 把手RME0001 座墊RMF0001 輪圈RMC0001 數量:1 數量:1 數量:1 數量:1 數量:1 BOM Explosion/Implosion • BOM Implosion

  29. BOM Explosion/Implosion Engineering>Prototypes>Bill>Item WhereUsed

  30. BOM Explosion/Implosion

  31. Bill Of Material • BOM Definition 定義 • BOM Level 階層 • BOM Explosion/Implosion 展開/逆展 • Low Level Code 低階編碼 • Types of BOM 類型 • BOM與其它模組的關係 • Oracle Engineering

  32. Low Level Code • 材料表型態是以單階方式作紀錄 • 相同的物料表，在系統中僅存一份資料 • 以遞迴的方式展開 • 紀錄每個材料並給予一個編號，若材料表是相同的但階層不同，會以較低階層為主 • MRP和Costing展算控制指標

  33. Low Level Code

  34. Low Level Code

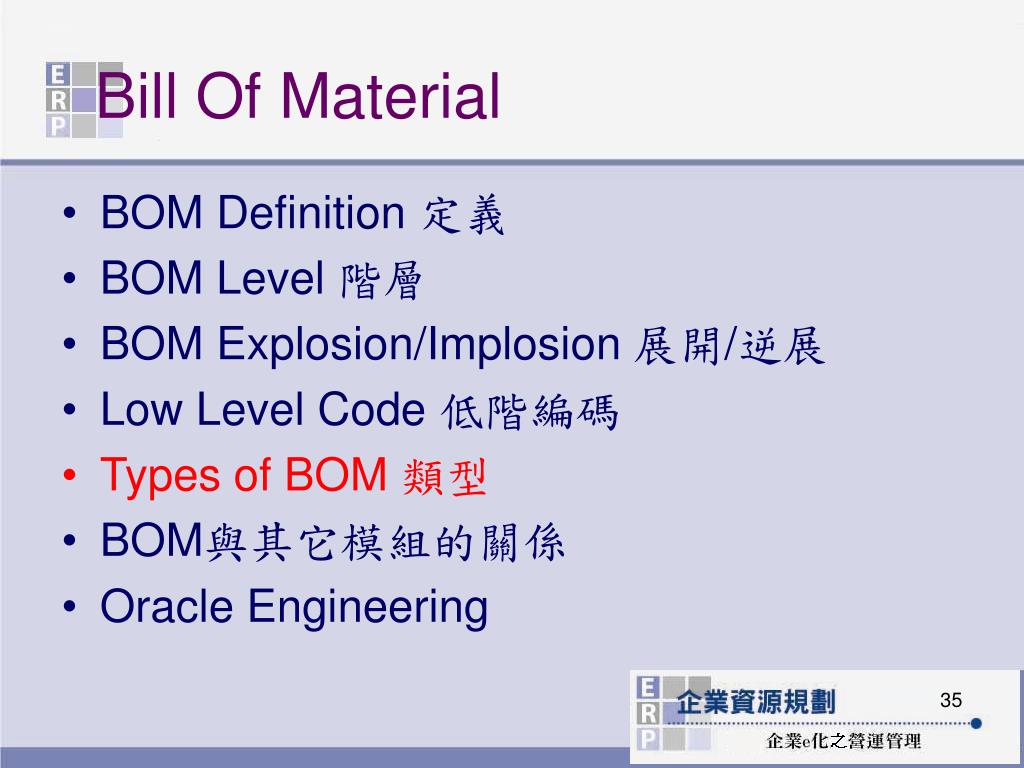

  35. Bill Of Material • BOM Definition 定義 • BOM Level 階層 • BOM Explosion/Implosion 展開/逆展 • Low Level Code 低階編碼 • Types ofBOM 類型 • BOM與其它模組的關係 • Oracle Engineering

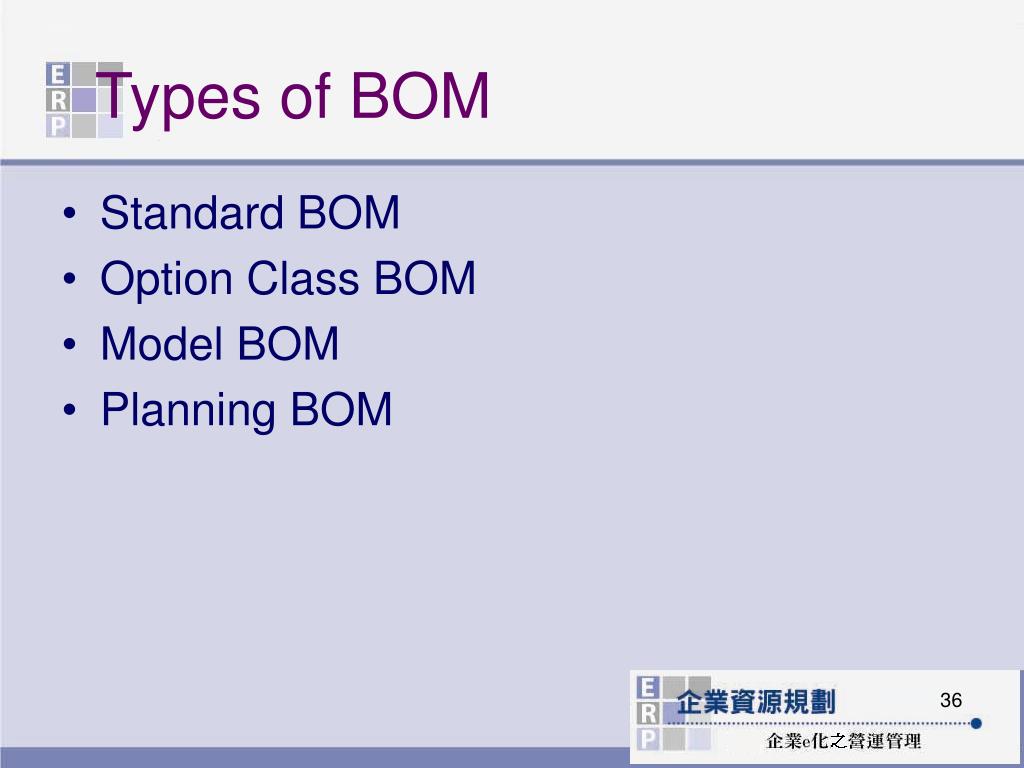

  36. Types of BOM • Standard BOM • Option Class BOM • Model BOM • Planning BOM

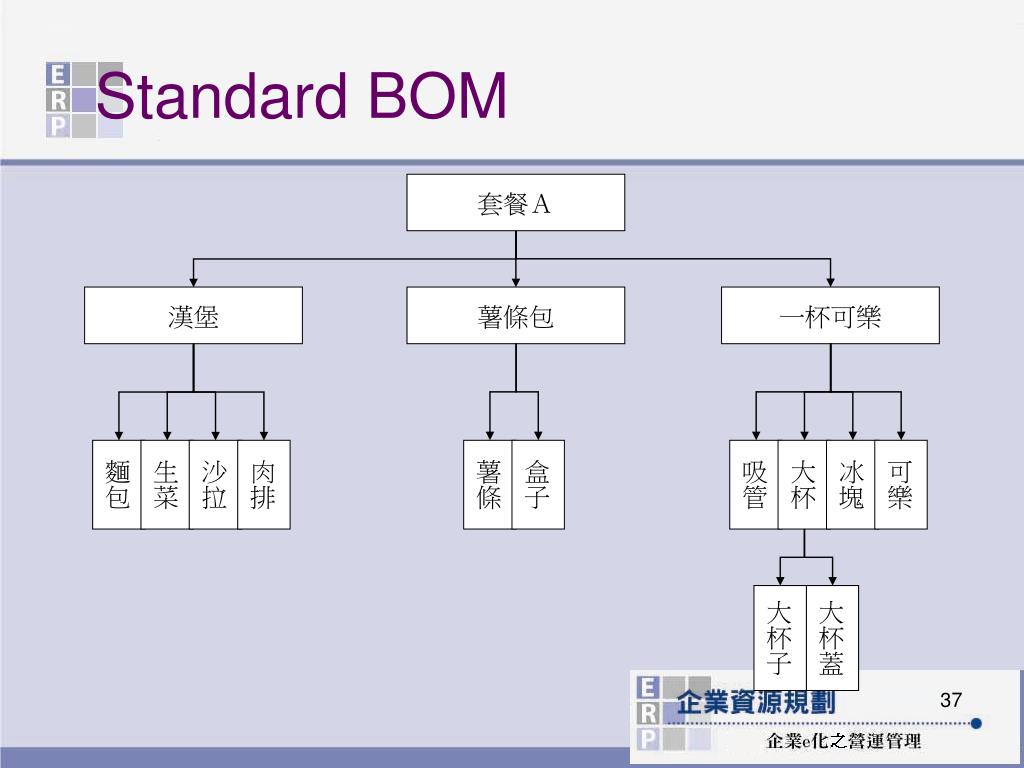

  37. 套餐Ａ 漢堡 薯條包 一杯可樂 麵包 生菜 沙拉 肉排 薯條 盒子 吸管 大杯 冰塊 可樂 大杯子 大杯蓋 Standard BOM

  38. 漢堡 麵包 生菜 肉排 醬汁 芝麻麵包 米麵包 三層麵包 洋蔥 蕃茄 牛肉 雞肉 豬肉 高麗菜 沙拉 千島醬 蕃茄醬 Option Class BOM

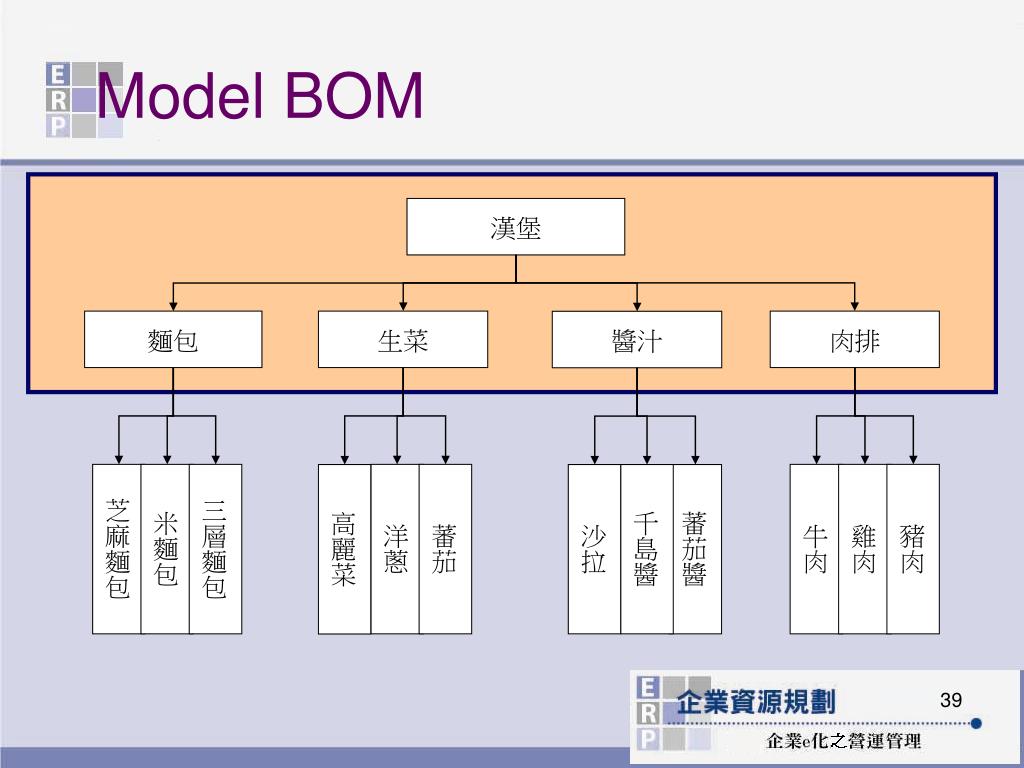

  39. 漢堡 麵包 生菜 肉排 醬汁 芝麻麵包 米麵包 三層麵包 洋蔥 蕃茄 牛肉 雞肉 豬肉 高麗菜 沙拉 千島醬 蕃茄醬 Model BOM

  40. 套餐Ａ 漢堡 薯條包 一杯可樂 Planning BOM

  41. BOM 類型間關係 套餐Ａ Planning BOM 飲料 薯條包 漢堡 Model BOM …… Option Class BOM 芬達 可樂 雪碧 麵包 生菜 醬汁 肉排 Standard BOM 大杯 吸管 …… 大杯子 大杯蓋 Types of BOM

  42. Bill Of Material • BOM Definition 定義 • BOM Level 階層 • BOM Explosion/Implosion 展開/逆展 • Low Level Code 低階編碼 • Types of BOM 類型 • BOM與其它模組的關係 • Oracle Engineering

  43. BOM與其它模組的關係

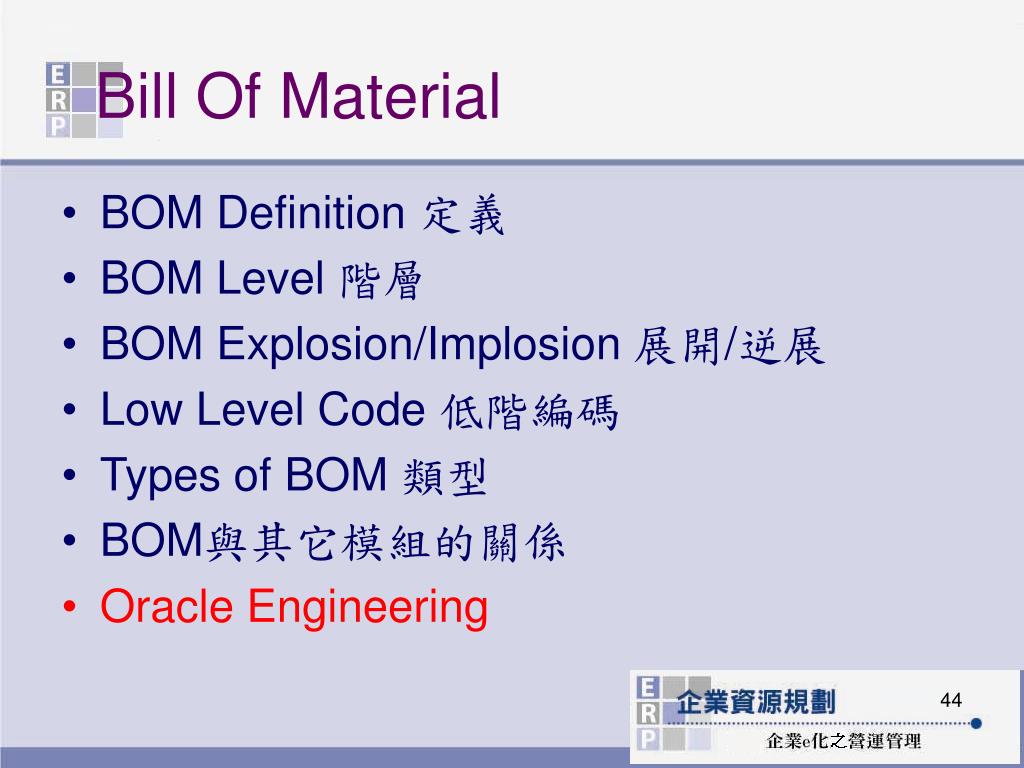

  44. Bill Of Material • BOM Definition 定義 • BOM Level 階層 • BOM Explosion/Implosion 展開/逆展 • Low Level Code 低階編碼 • Types of BOM 類型 • BOM與其它模組的關係 • Oracle Engineering

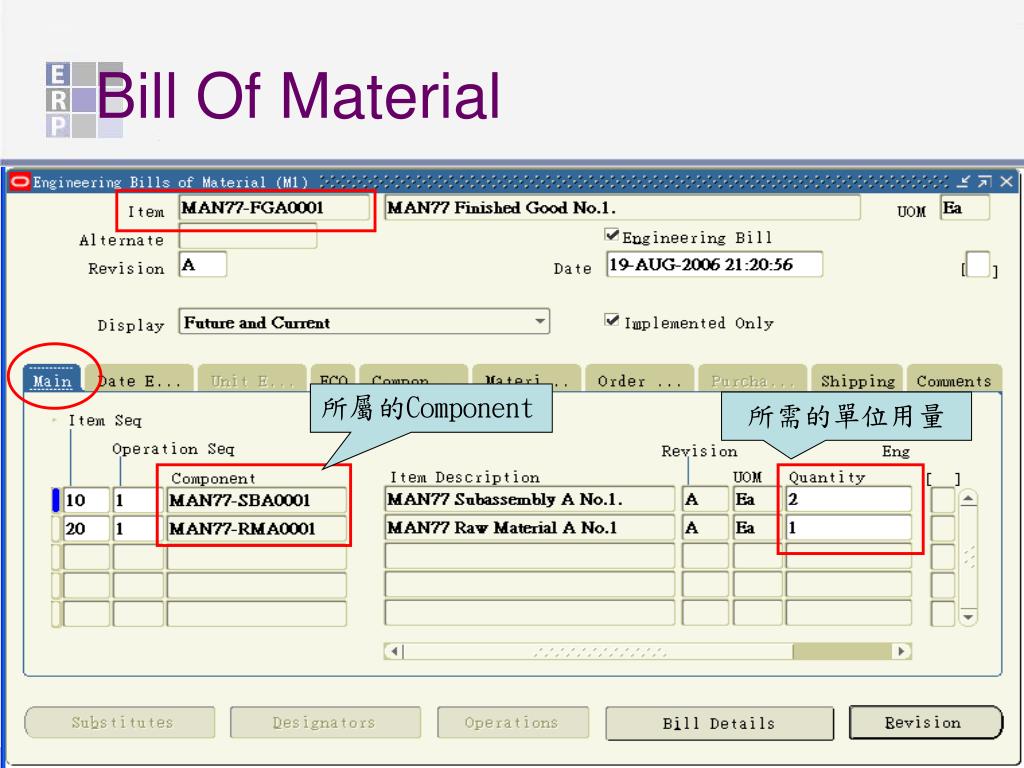

  45. Bill Of Material 所屬的Component 所需的單位用量

  46. Bill Of Material 可了解該料號的型態,及目前使用狀態

  47. Bill Of Material 系統帶出該料號所建立的時間,作為生效起始日.以此為例,沒有設定使用結束日,則此料號永久有效

  48. Indented Bill of Material Engineering>Prototypes>Bill>Indented Bills 產品結構完整展開 利用單階或多階縮放功能展開BOM

  49. Oracle Engineering

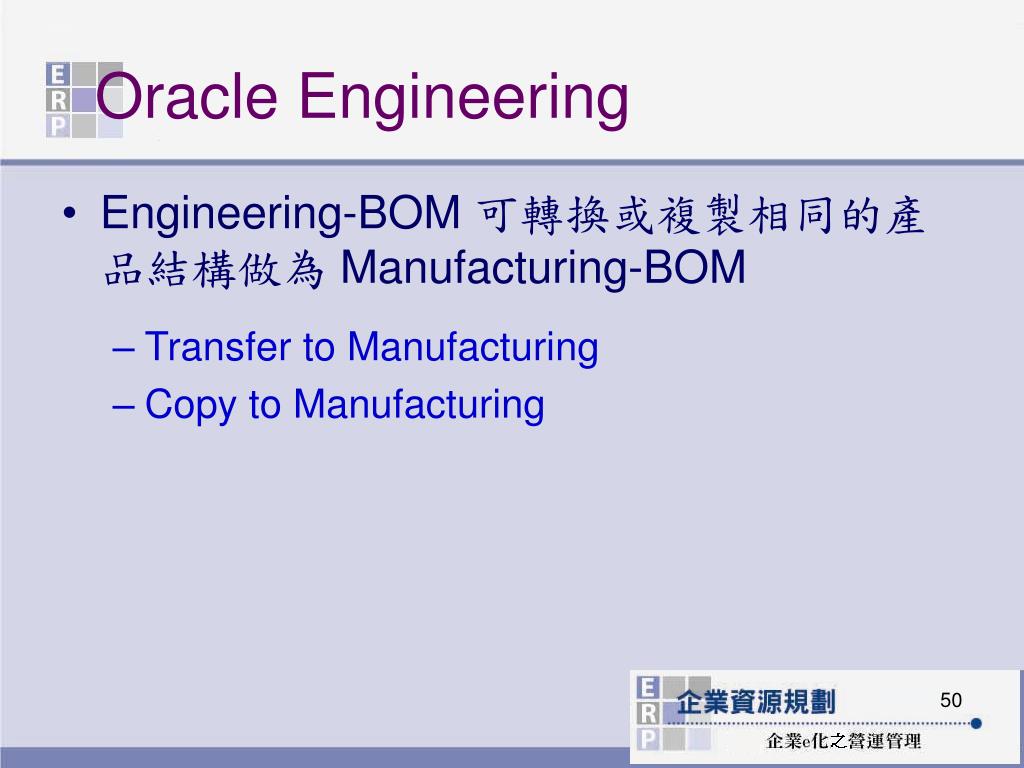

  50. Oracle Engineering • Engineering-BOM 可轉換或複製相同的產品結構做為 Manufacturing-BOM • Transfer to Manufacturing • Copy to Manufacturing
