  1. Семейство EMC VPLEX Система виртуализации хранилищ данных Дмитрий Шишин EMC Россия dmitry.shishin@emc.com

  2. Путь к частному облаку Развитие виртуализации серверов Standalone Консолидация Ресурсные пулы Приложение Приложение Приложение Приложение Приложение Приложение Приложение Приложение Приложение Приложение Приложение Приложение Развитие виртуализации хранилищ Standalone Консолидация Ресурсные пулы Федерация FAST

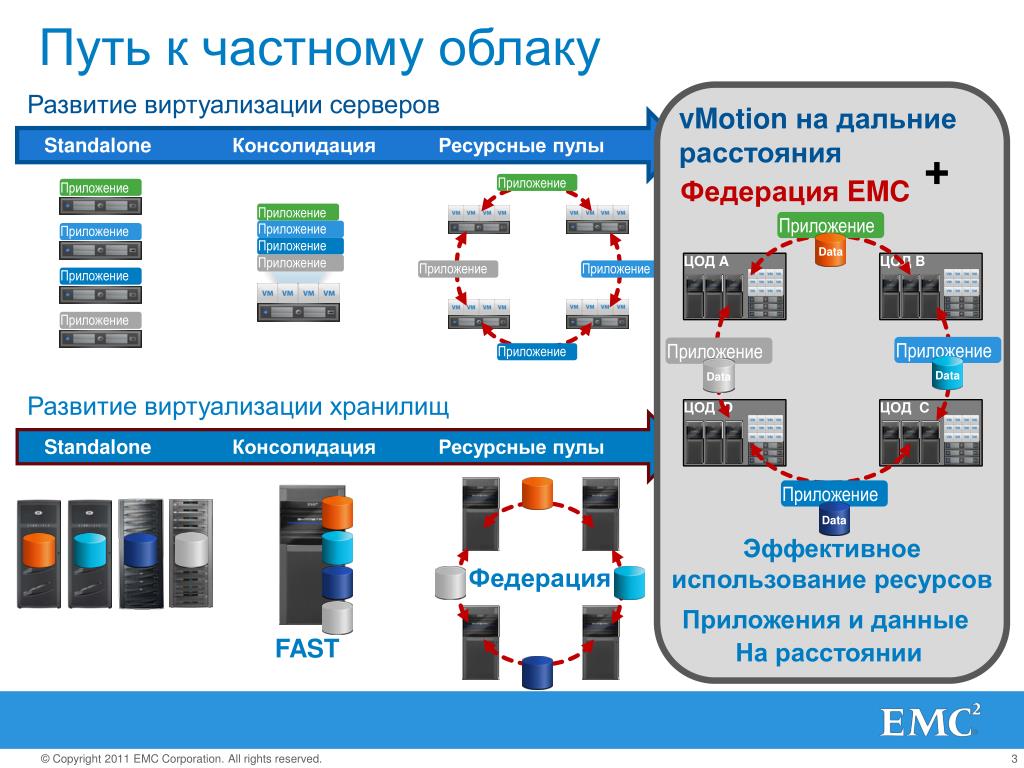

  3. Путь к частному облаку vMotion на дальние расстояния + Развитие виртуализации серверов Data Data Федерация EMC Data Standalone Консолидация Ресурсные пулы Data Приложение Приложение Приложение Приложение Приложение Приложение Приложение Приложение Приложение Приложение Приложение Приложение Приложение Приложение Приложение Развитие виртуализации хранилищ Standalone Консолидация Ресурсные пулы Приложение Эффективное использование ресурсов ЦОД C ЦОД D ЦОД B ЦОД A Приложения и данные Федерация На расстоянии FAST

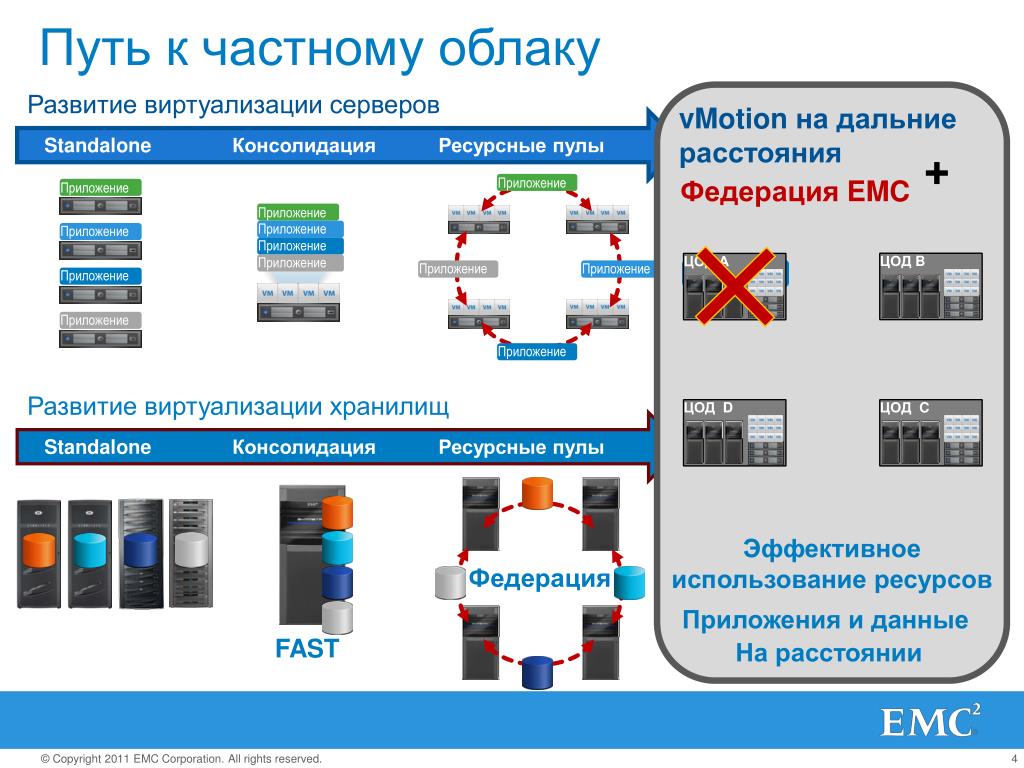

  4. Путь к частному облаку vMotion на дальние расстояния + Развитие виртуализации серверов Data Федерация EMC Data Standalone Консолидация Ресурсные пулы Data Приложение Application Приложение Приложение Приложение Приложение Приложение Приложение Приложение Приложение Приложение Приложение Application Приложение Развитие виртуализации хранилищ Standalone Консолидация Ресурсные пулы Application Эффективное использование ресурсов ЦОД D ЦОД B ЦОД C ЦОД А Приложения и данные Федерация На расстоянии FAST

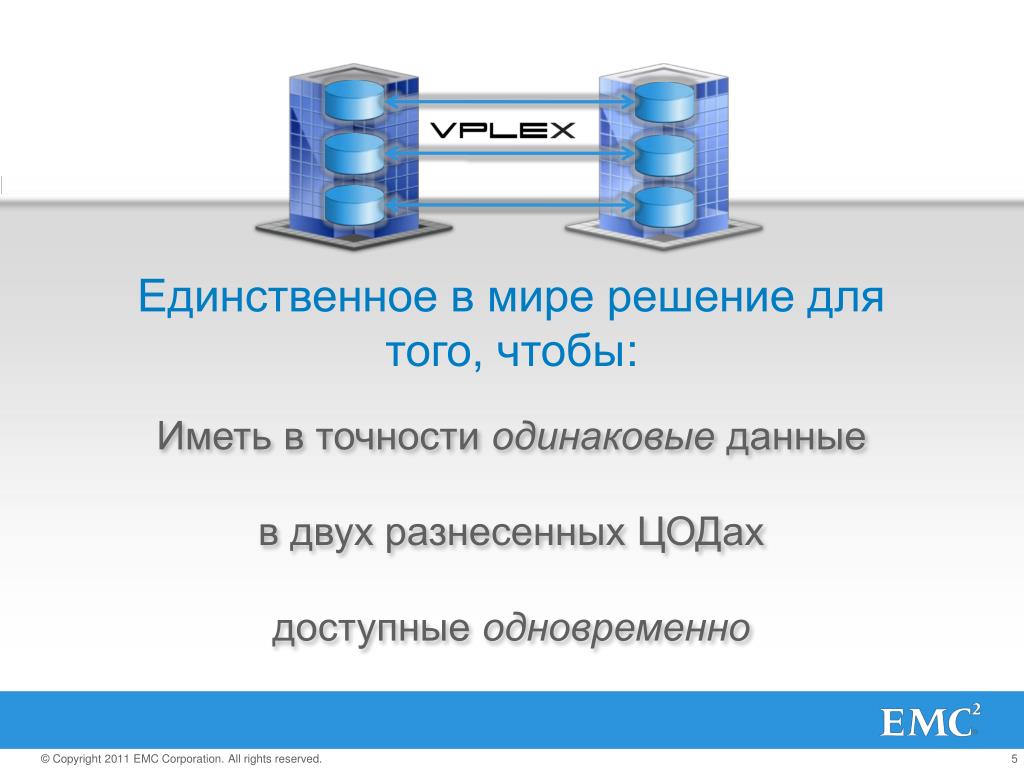

  5. Единственное в мире решение для того, чтобы: Иметь в точности одинаковые данные в двух разнесенных ЦОДах доступные одновременно

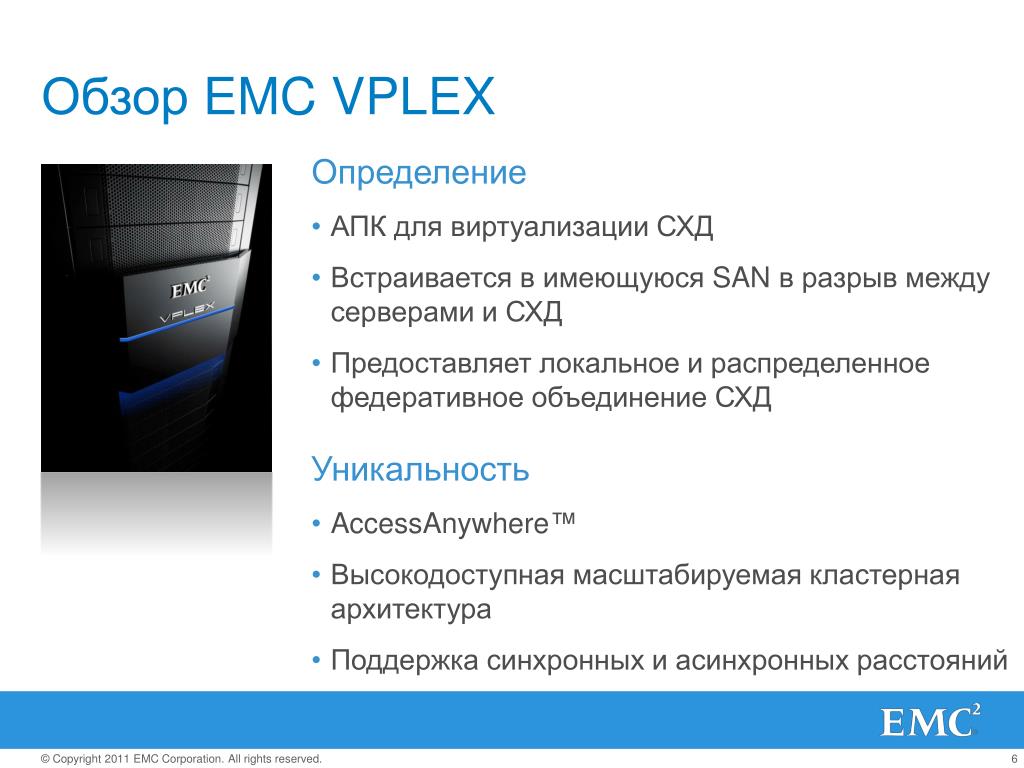

  6. Обзор EMC VPLEX Определение • АПК для виртуализации СХД • Встраивается в имеющуюся SAN в разрыв между серверами и СХД • Предоставляет локальное и распределенное федеративное объединение СХД Уникальность • AccessAnywhere™ • Высокодоступная масштабируемая кластерная архитектура • Поддержка синхронных и асинхронных расстояний

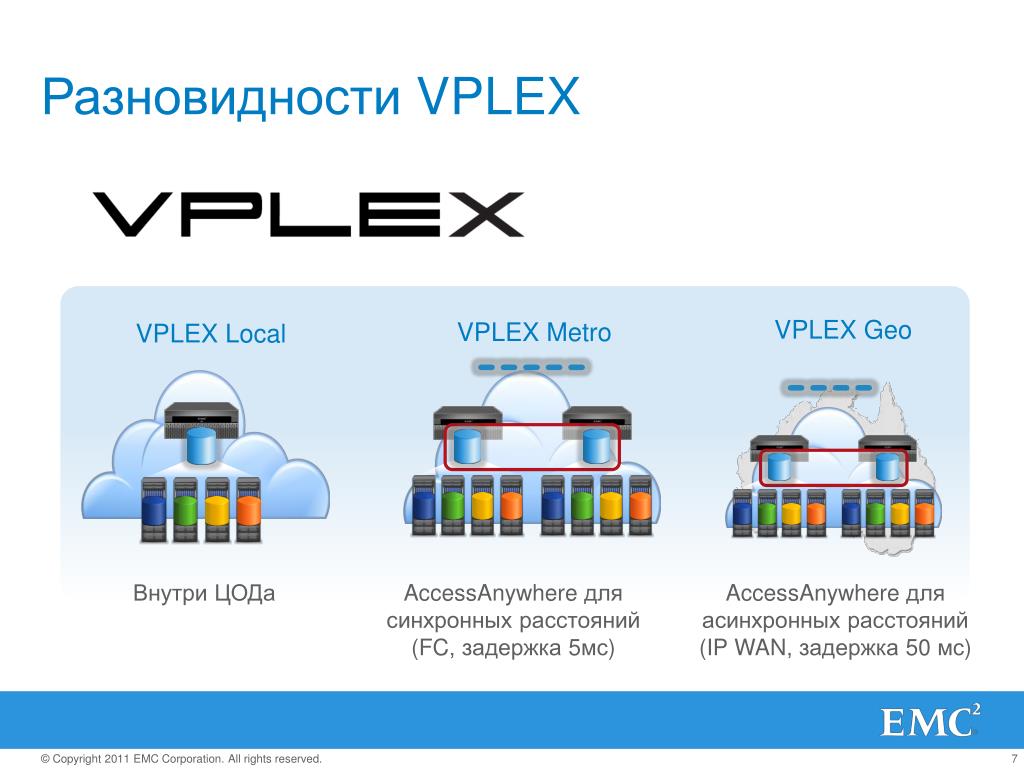

  7. Разновидности VPLEX VPLEX Geo VPLEX Metro VPLEX Local Внутри ЦОДа AccessAnywhere для синхронныхрасстояний (FC, задержка 5мс) AccessAnywhere дляасинхронных расстояний (IP WAN, задержка 50 мс)

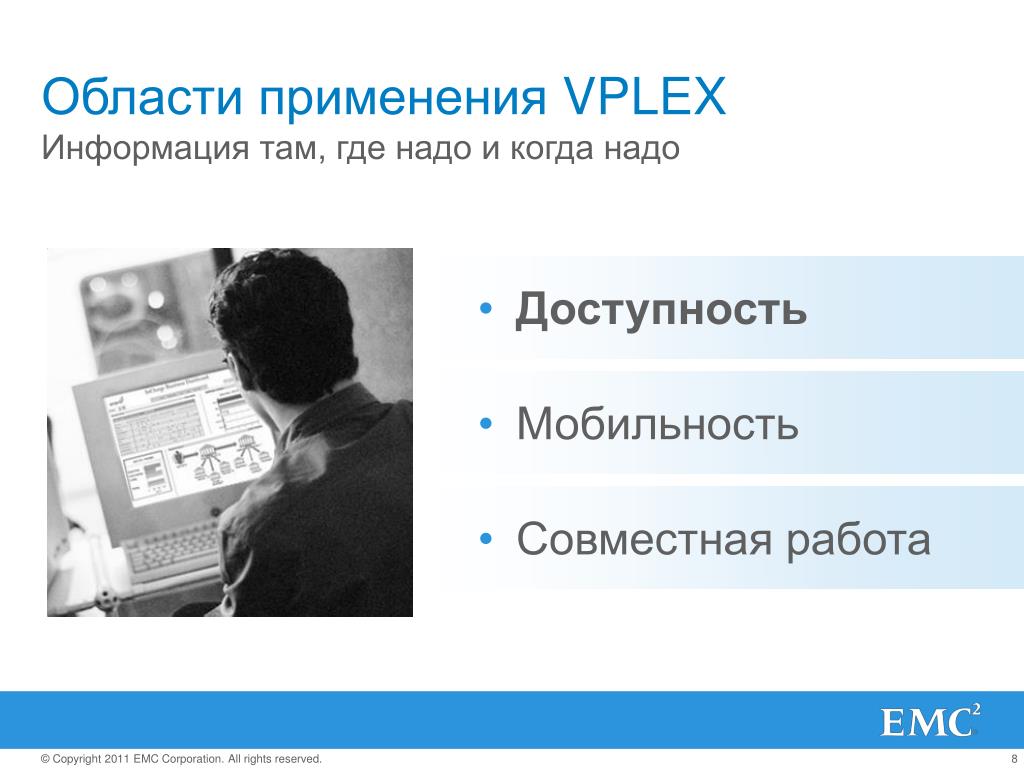

  8. Области применения VPLEX Информация там, где надо и когда надо • Доступность • Мобильность • Совместная работа

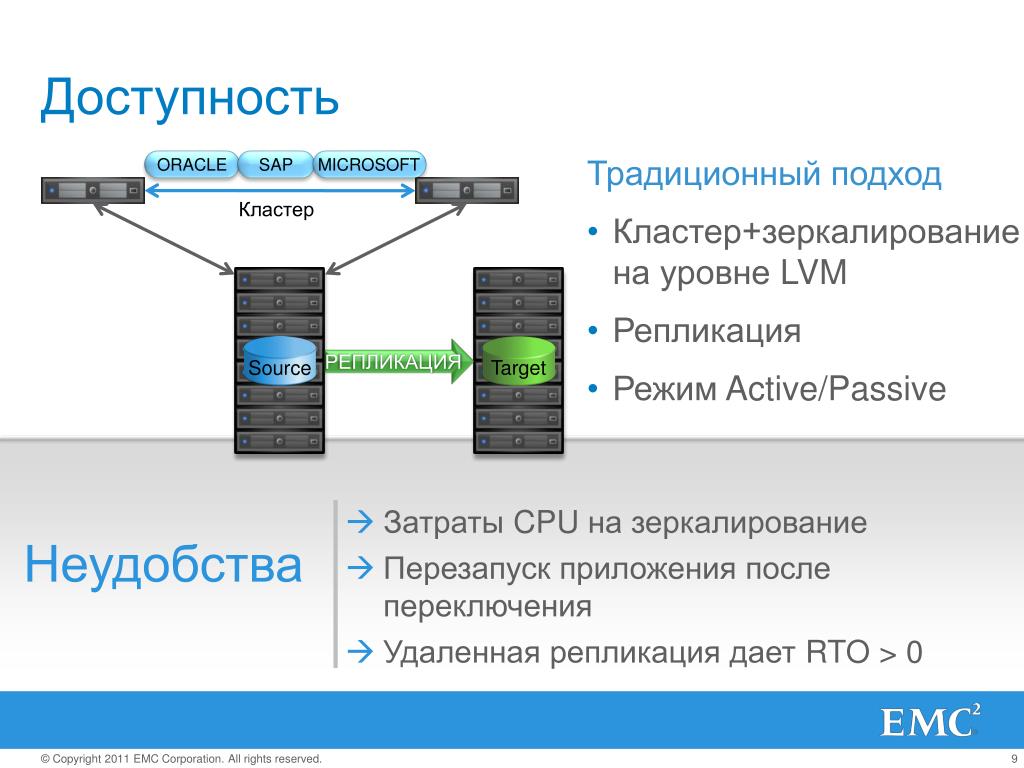

  9. Доступность ORACLE SAP MICROSOFT Традиционный подход • Кластер+зеркалирование на уровне LVM • Репликация • Режим Active/Passive Кластер Target Source РЕПЛИКАЦИЯ • Затраты CPU назеркалирование • Перезапуск приложения после переключения • Удаленная репликация дает RTO>0 Неудобства

  10. Доступность ORACLE SAP MICROSOFT Распределенный кластер Приложения не останавливаются VPLEX WITNESS Active Active ACCESSANYWHERE • Данные зеркалированы и доступны с обеих площадок, каждая с локальной СХД • Поддержание приложения в рабочем состоянии без перезапуска • Высокая доступность данных с RPO=RTO=0 Преимущества VPLEX

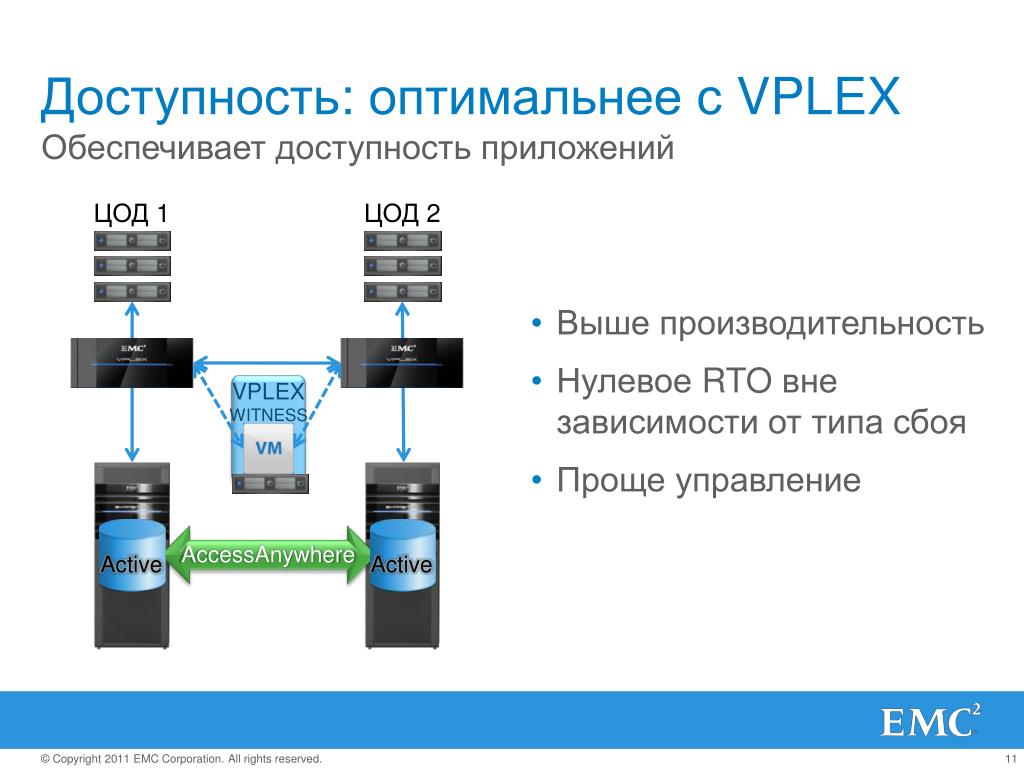

  11. Доступность: оптимальнее с VPLEX Обеспечивает доступность приложений ЦОД 1 ЦОД 2 • Выше производительность • Нулевое RTO вне зависимости от типа сбоя • Проще управление VPLEX WITNESS AccessAnywhere Active Active

  12. Доступность: VPLEX Witness + Cross-Cluster Connect • Подходит для коротких расстояний (<1мс) • Host Multipathing на оба ЦОДа • Меньше сценариев failover для серверов ЦОД1 ЦОД2 VPLEX WITNESS AccessAnywhere Active Active

  13. Oracle RAC поверх VPLEX Metro • Высокодоступен ЦОД1 ЦОД2 • Легок в установке Active Active VPLEX WITNESS • Производителен • Масштабируем AccessAnywhere • Не монополизирует VPLEX

  14. Области применения VPLEX Информация там, где надо и когда надо • Доступность • Мобильность • Совместная работа

  15. Мобильность Традиционный подход • Перенос на лентах • Копирование по сети с сервера • Репликация ? ORACLE ? SAP MICROSOFT ЦОД A ЦОД B • Требует тщательного планирования • Миграция приложений требует их останова • Большие расстояния усложняют это еще • больше Неудобства

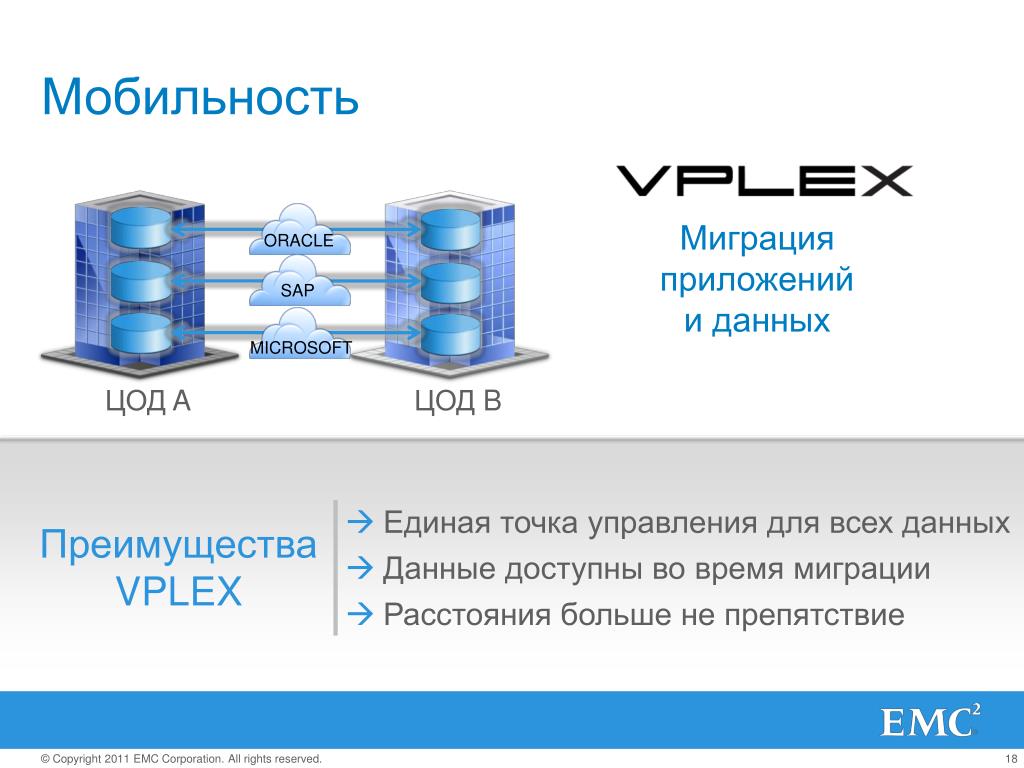

  16. Мобильность Миграция приложений и данных ORACLE SAP MICROSOFT ЦОД A ЦОД B • Единая точка управления для всех данных • Данные доступны во время миграции • Расстояния больше не препятствие Преимущества VPLEX

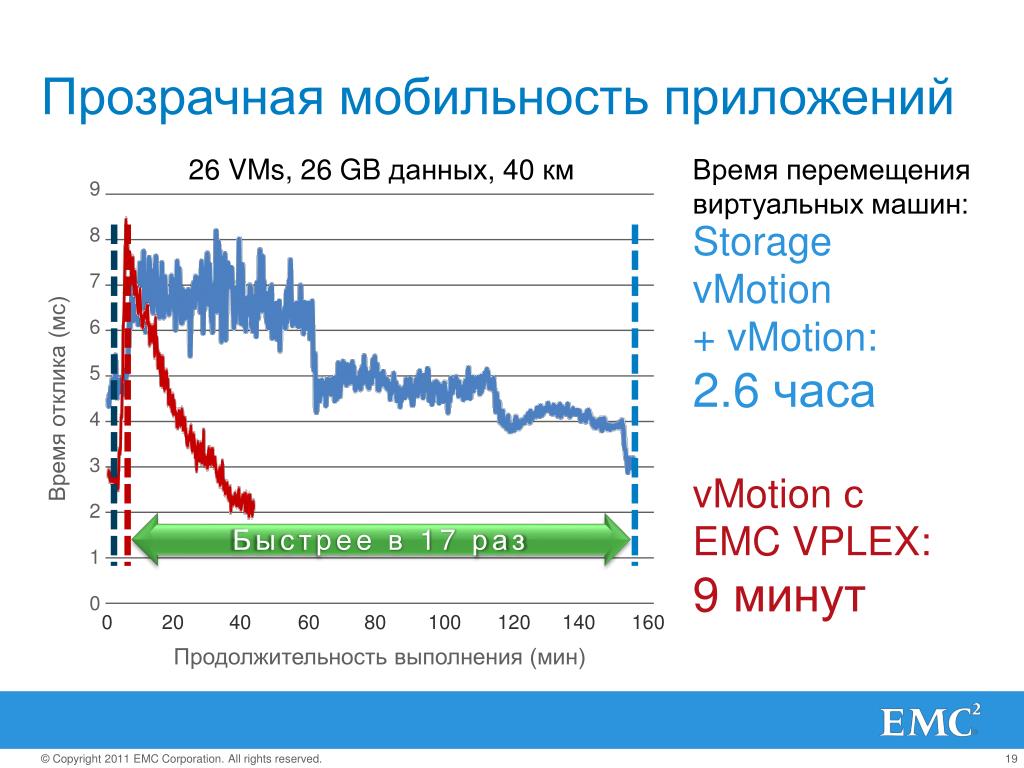

  17. Прозрачная мобильность приложений 26 VMs, 26 GB данных, 40 км 9 8 Время перемещения виртуальных машин: 7 6 Storage vMotion + vMotion: 2.6 часа 5 Время отклика (мс) 4 3 2 Быстрее в 17 раз 1 0 0 20 40 60 80 100 120 140 160 Продолжительность выполнения (мин) vMotionс EMC VPLEX: 9 минут

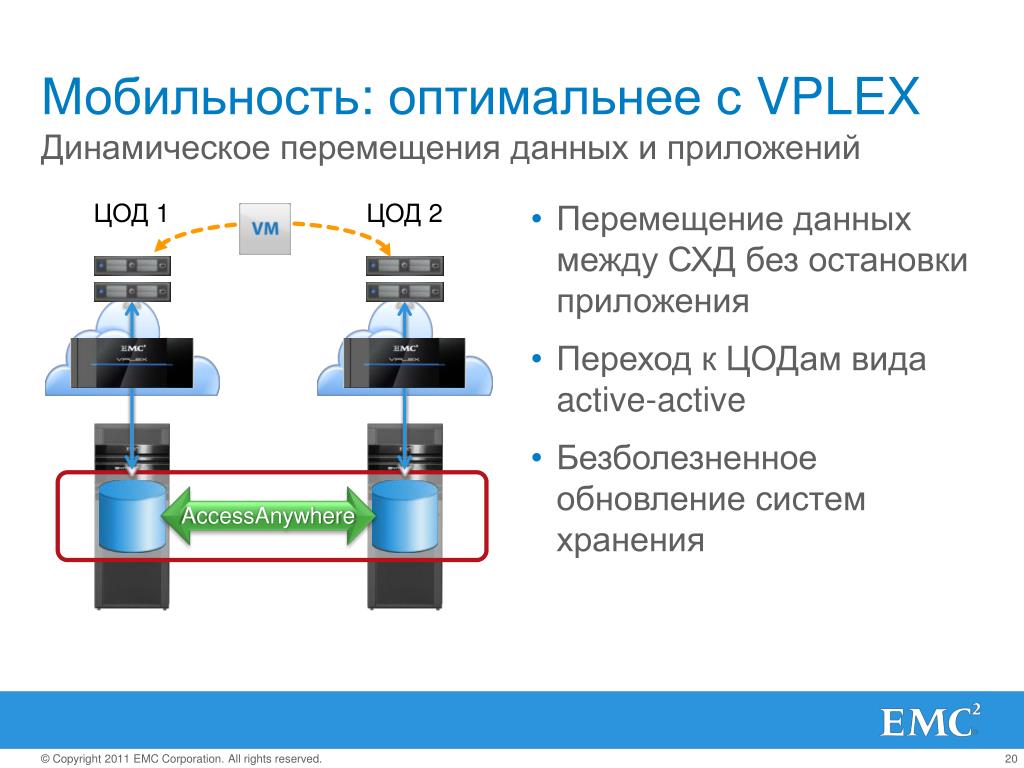

  18. Мобильность: оптимальнее с VPLEX Динамическое перемещения данных и приложений ЦОД 1 ЦОД 2 • Перемещение данных между СХД без остановки приложения • Переход к ЦОДам вида active-active • Безболезненное обновление систем хранения AccessAnywhere

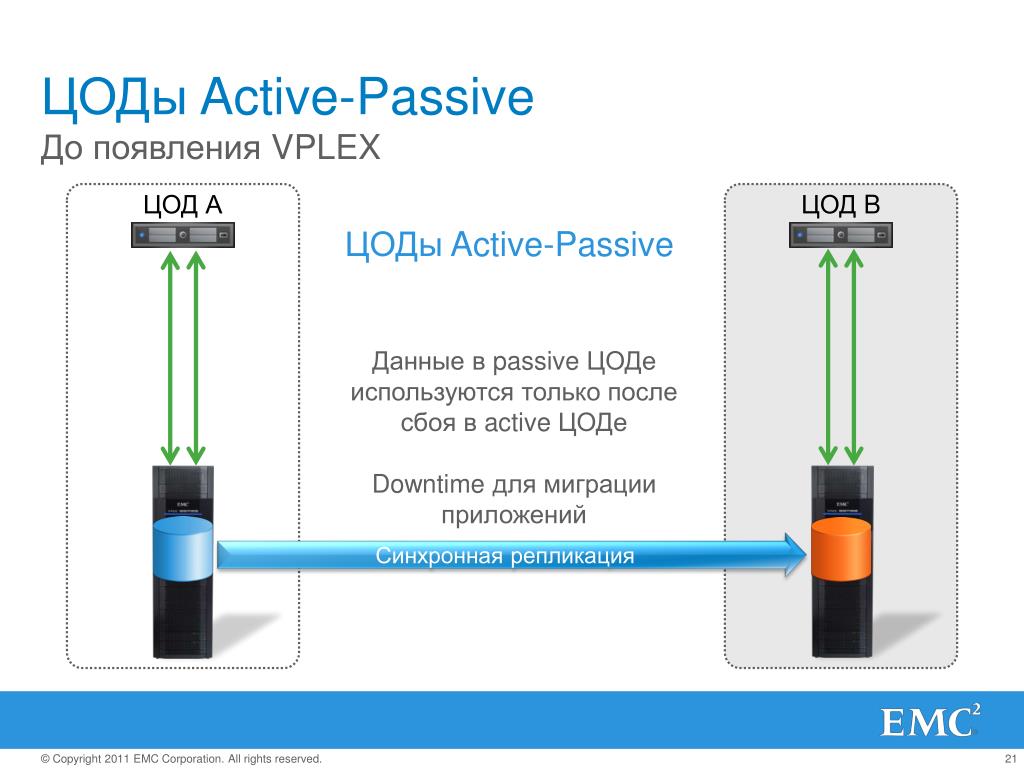

  19. ЦОДы Active-Passive До появления VPLEX ЦОД А ЦОД B ЦОДы Active-Passive Данные в passive ЦОДе используются только после сбоя в active ЦОДе Downtime для миграции приложений Синхронная репликация

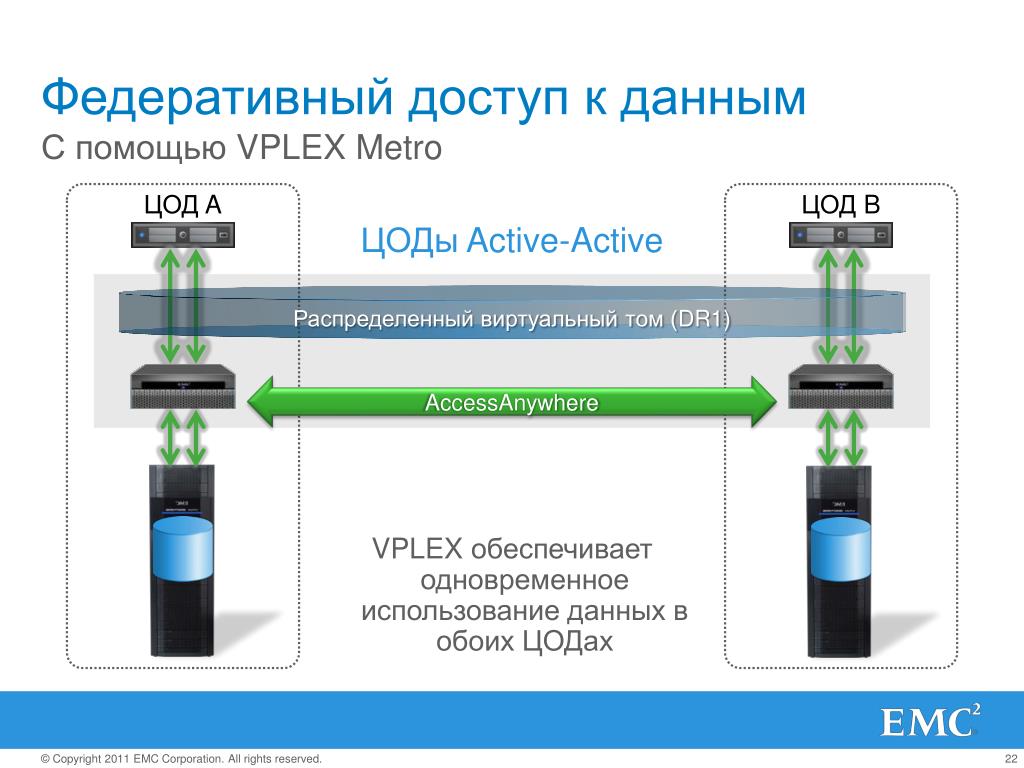

  20. Федеративный доступ к данным С помощью VPLEX Metro ЦОД A ЦОД B ЦОДы Active-Active Распределенный виртуальный том (DR1) AccessAnywhere VPLEX обеспечивает одновременное использование данных в обоих ЦОДах

  21. Области применения VPLEX Информация там, где надо и когда надо • Доступность • Мобильность • Совместная работа

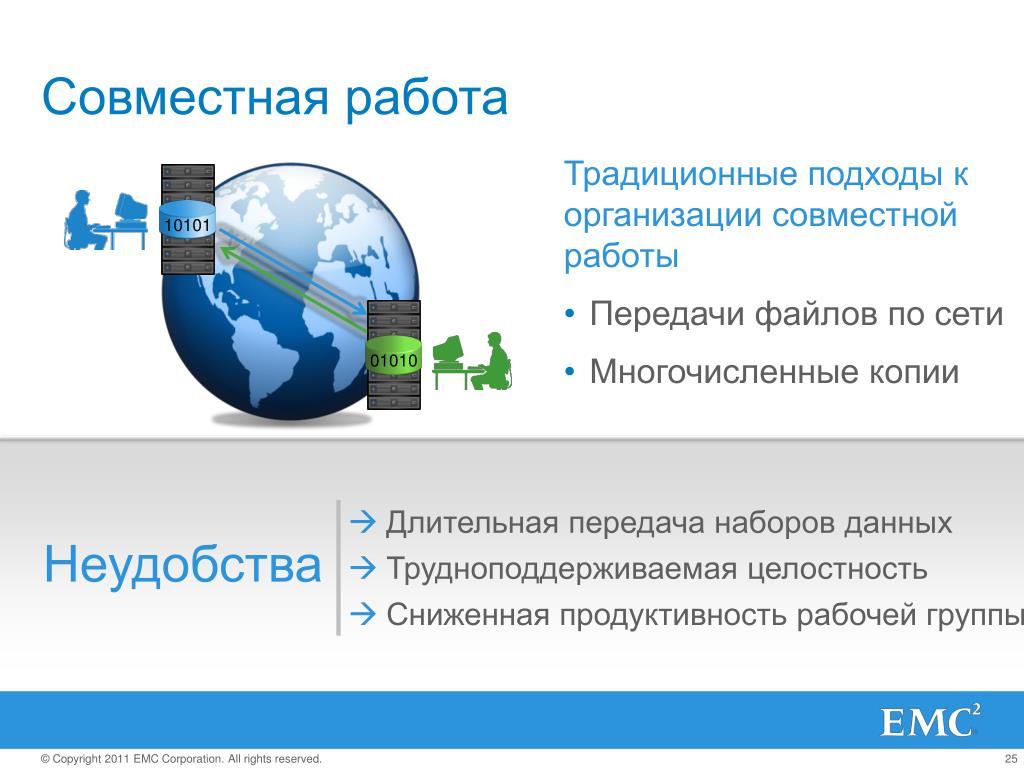

  22. Совместная работа • Традиционные подходы к организации совместной работы • Передачи файлов по сети • Многочисленные копии 01010 10101 • Длительная передача наборов данных • Трудноподдерживаемая целостность • Сниженная продуктивность рабочей группы Неудобства

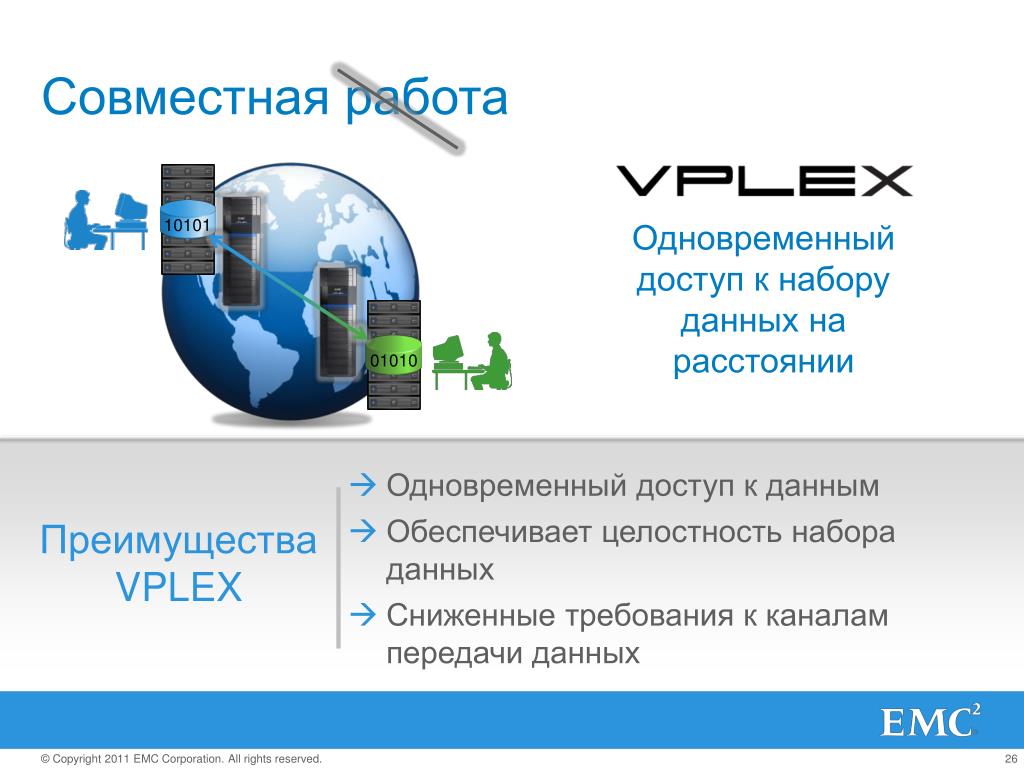

  23. Совместная работа Одновременный доступ к набору данных на расстоянии 01010 10101 • Одновременный доступ к данным • Обеспечивает целостность набора данных • Сниженные требования к каналам передачи данных Преимущества VPLEX

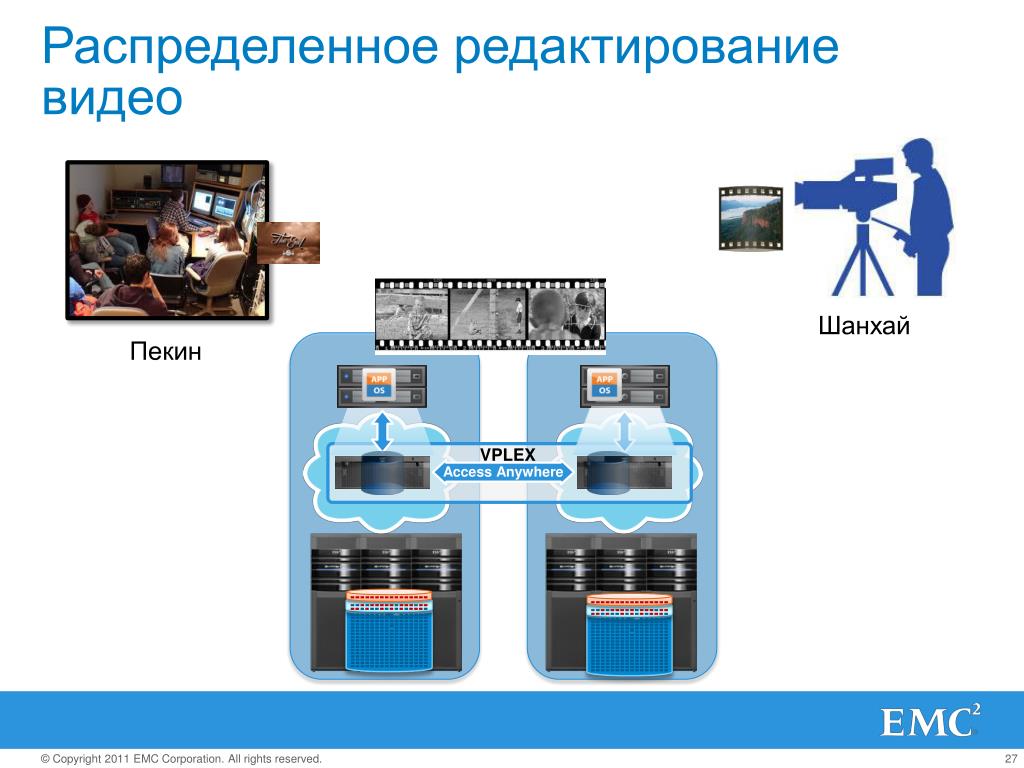

  24. Распределенное редактирование видео Шанхай Пекин VPLEX Access Anywhere

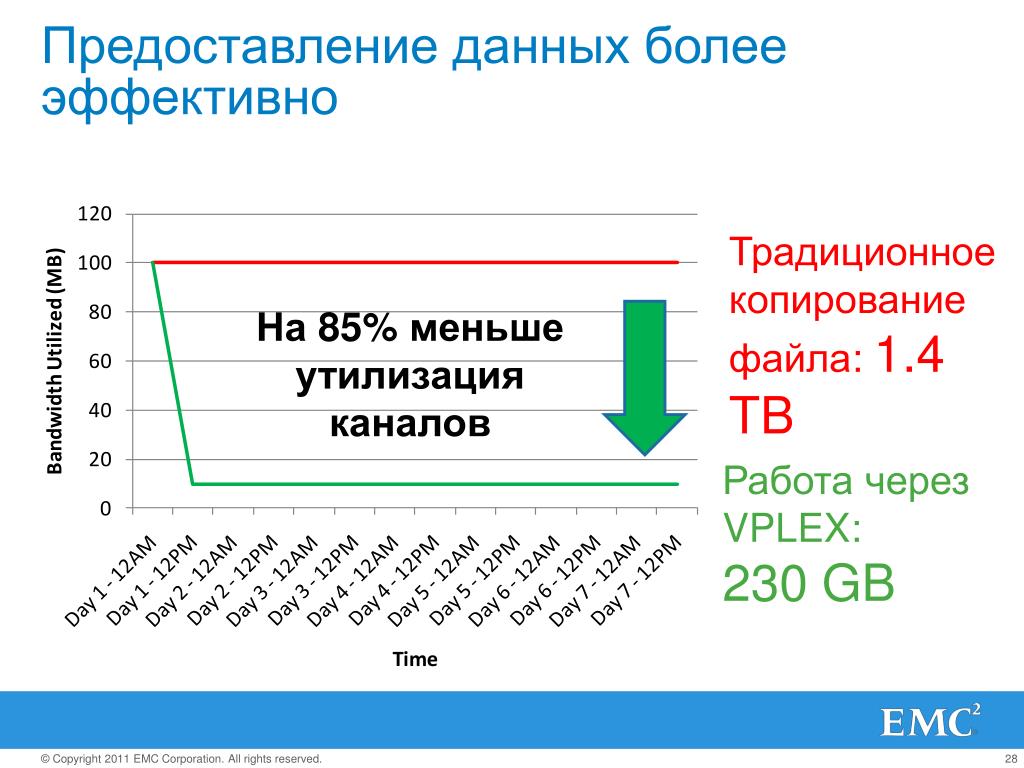

  25. Предоставление данныхболее эффективно Традиционное копирование файла: 1.4 TB На 85% меньше утилизация каналов Работа через VPLEX: 230 GB

  26. Применение VPLEX Local Мобильность Упрощенное предоставление емкости Доступность Мобильность Прозрачная для приложений миграция данных Стандартизованное представление томов Непрерывный доступ к данным со стороны сервера Объединение малоразмерных остатков в пригодные емкости Разнотипные SAN сети Упрощение циклических миграций Безостановочный метод обновления СХД Усиленная доступность в момент сбоя СХД

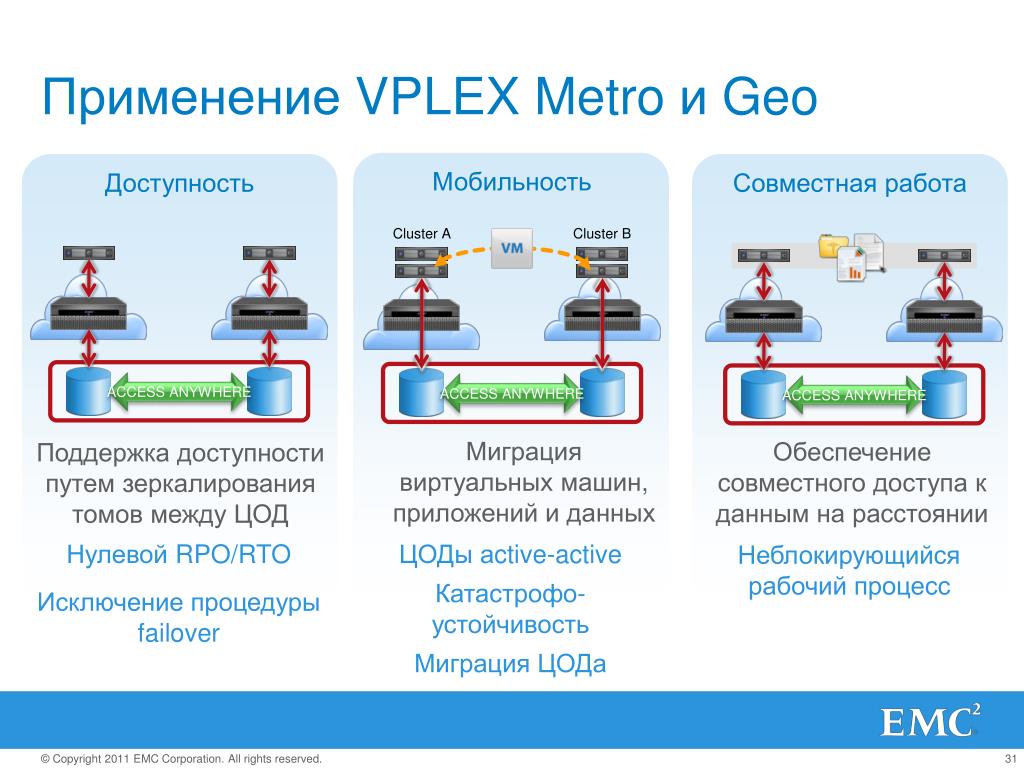

  27. Применение VPLEX Metro и Geo Мобильность Совместная работа Доступность Cluster A Cluster B ACCESS ANYWHERE ACCESS ANYWHERE ACCESS ANYWHERE Обеспечение совместного доступа к данным на расстоянии Поддержка доступности путем зеркалирования томов между ЦОД Миграция виртуальных машин, приложений иданных Неблокирующийся рабочий процесс ЦОДы аctive-active Катастрофо-устойчивость Миграция ЦОДа Workload rebalancing Нулевой RPO/RTO Исключение процедуры failover

  28. Чтение: Блок 3 Новая запись: Блок 3 Каталогкэш-памяти D Каталогкэш-памяти F Каталогкэш-памяти H Каталогкэш-памяти C Каталогкэш-памяти E Каталогкэш-памяти G Каталогкэш-памяти B Согласованность распределенной кэш-памяти Благодаря согласованности распределенной кэш-памяти на основе каталогов эффективно поддерживается целостность кэша во всех системах Каталогкэш-памяти A Кэш-память Кэш-память Кэш-память Кэш-память

  29. Варианты VPLEX кластера Начальная конфигурация (1 блок) 2 контроллера 16 Fibre Channel порта 72ГБ кэш Расширенная конфигурация (2 блока) 4 контроллера 32 Fibre Channel порта 144ГБ кэш Максимальная конфигурация (4 блока) 8 контроллеров 64 Fibre Channel порта 288ГБ кэш SINGLE-ENGINE DUAL-ENGINE QUAD-ENGINE FC SWITCH B FC SWITCH B UPS B UPS B FC SWITCH A FC SWITCH A UPS A UPS A MANAGEMENT SERVER MANAGEMENT SERVER MANAGEMENT SERVER Начинайте с малого и спокойно расширяйтесь ENGINE 1 ENGINE 1 ENGINE 2 ENGINE 2 ENGINE 3 ENGINE 1 ENGINE 4 CABLE MANAGEMENT CABLE MANAGEMENT CABLE MANAGEMENT CABLE MANAGEMENT CABLE MANAGEMENT CABLE MANAGEMENT CABLE MANAGEMENT SPS SPS SPS SPS SPS SPS SPS SPS SPS SPS SPS SPS SPS SPS

  30. Ступени к облачной инфраструктуре VPLEX AccessAnywhere VISION Hot/Warm Hot/Cold Hot/Hot Второй ЦОД пассивный Данные Read-only во втором ЦОДе Данные read/write во втором ЦОДе Multi-site Hot/Hot Повышене КПД ЦОДов Данные read/write в нескольких ЦОД • Глобальная доступность • Глобальная мобильность • Постоянная доступность • Мобильность приложений • Совместная работа • Быстрое переключение • Катастрофо-устойчивость • Disaster recovery Традиционное Резервирование VPLEX Metro – Апрель 2010 VPLEX GLOBAL - будущее VPLEX Geo – Август 2011
