  1. Demonterbar badstue av Gruppe 3

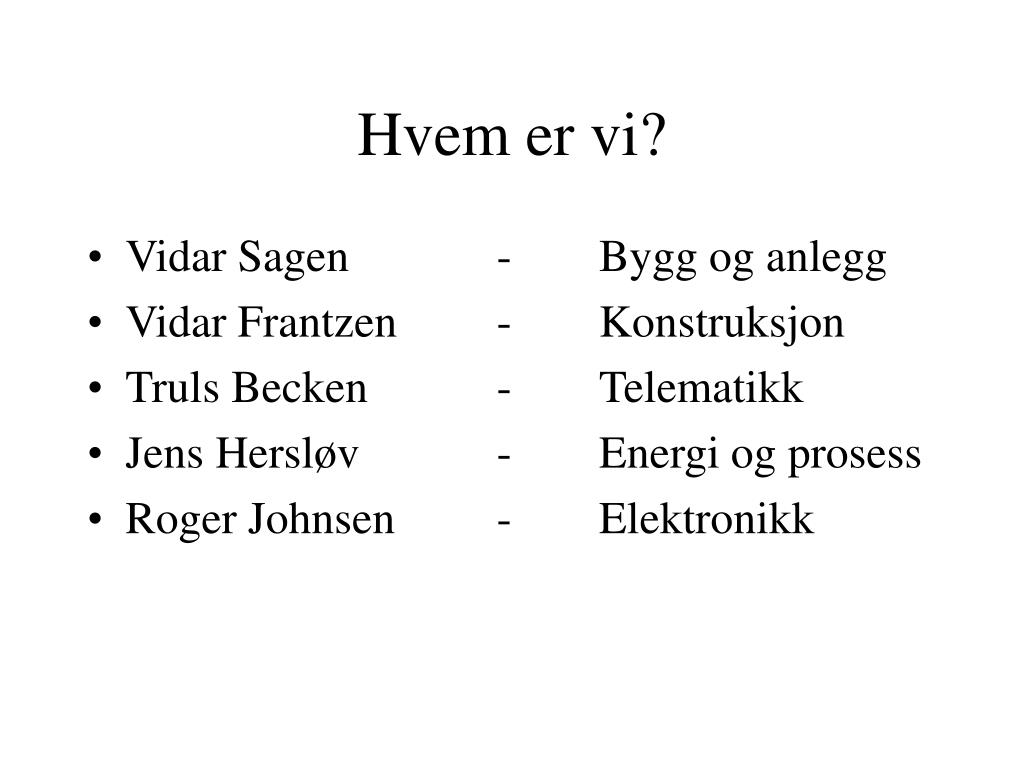

  2. Hvem er vi? • Vidar Sagen - Bygg og anlegg • Vidar Frantzen - Konstruksjon • Truls Becken - Telematikk • Jens Hersløv - Energi og prosess • Roger Johnsen - Elektronikk

  3. Agenda • Kort presentasjon av gruppa • Beskrivelse av oppgaven • Lover og regler • Begrensinger • Materialvalg • Montering • Dimensjonering • Konklusjon

  4. Beskrivelse av oppgaven • ”bygge” en mobil badstue • hytteeiere, idrettslag • enkel å sette sammen • mange like moduler • bruk av vedovn

  5. Utforming • åttekantet, ca. 4.8m2 og 3m høy • består av like deler

  6. Bruksområder • badstue • grillplass • badehus • lagerplass

  7. Lover og regler • Plan og bygningsloven §§ 70, 17.2 • Saksbehandling og kontroll § 7 • Teknisk forskrift § 7-22

  8. PBL §70Bygningens plassering, høyde og avstand fra nabogrense • Avstand fra bygning til nabogrense 4 meter • Ikke konflikt med frisiktregler • Byggegrense mot veg

  9. PBL §17.2Forbud mot bygging og fradeling i 100-metersbeltet langs sjøen • Plassering ikke nærmere enn 100 meter fra strandlinjen

  10. SAK §7Tiltak som verken krever søknad eller melding • Maks. 10 m2 bruttoareal • Maks. mønehøyde 3,0 m • Maks. gesimshøyde 2,5 m • Min. 1,0 m avstand til annen bygning på eiendommen • Ikke til varig opphold for personer

  11. TEK § 7.22Risikoklasser og brannklasser • Risikoklasse 1 • Badstuen er ikke klassifisert i brannklasse

  12. Begrensninger • Laster som påvirker badstuen • Dimensjonering av bæresystemet • Sluk i gulv • Økonomi • Pakninger • Sammenføyning av elementene på taket • Benker

  13. Krav spesifikasjon • Enkel å sette sammen og ta i fra igjen • Enkel å transportere • Lette elementer • Billig å produsere • Tåle temperatur forskjeller

  14. Krav spesifikasjon • Motstandsdyktig mot vær og vind. • Flere bruksområder • Tilfredsstille krav til unntak fra søke- meldeplikt • Estetisk tiltrekkende.

  15. Veggelement • 75mm mineralull • Aluminiums-folie med kraftpapp (Zp=240x109 m2sPa/kg) • Vindsperre benyttes impregnert kraftpapp (Zp=0,17x109 m2sPa/kg)

  16. Gulvelement • 150mm mineralull • 16mm vannfast kryssfiner (Zp=48x109 m2sPa/kg) • Hard trefiberplate (Zp=3x109 m2sPa/kg)

  17. Takelement • 100mm mineralull • Aluminiumsfolie med kraftpapp (Zp=240x109 m2sPa/kg) • Undertak: Huntonit Sutak (Zp=1,4x109 m2sPa/kg) • Yttertak: profilerte stålplater (TP-45).

  18. U-verdiberegning • Vegg: R´vegg= 1,84m2K/W • Tak: R´tak = 2,10m2K/W • Gulv: R´gulv = 3,13m2K/W

  19. Utot=0,48W/m2K

  20. Vekt og pris

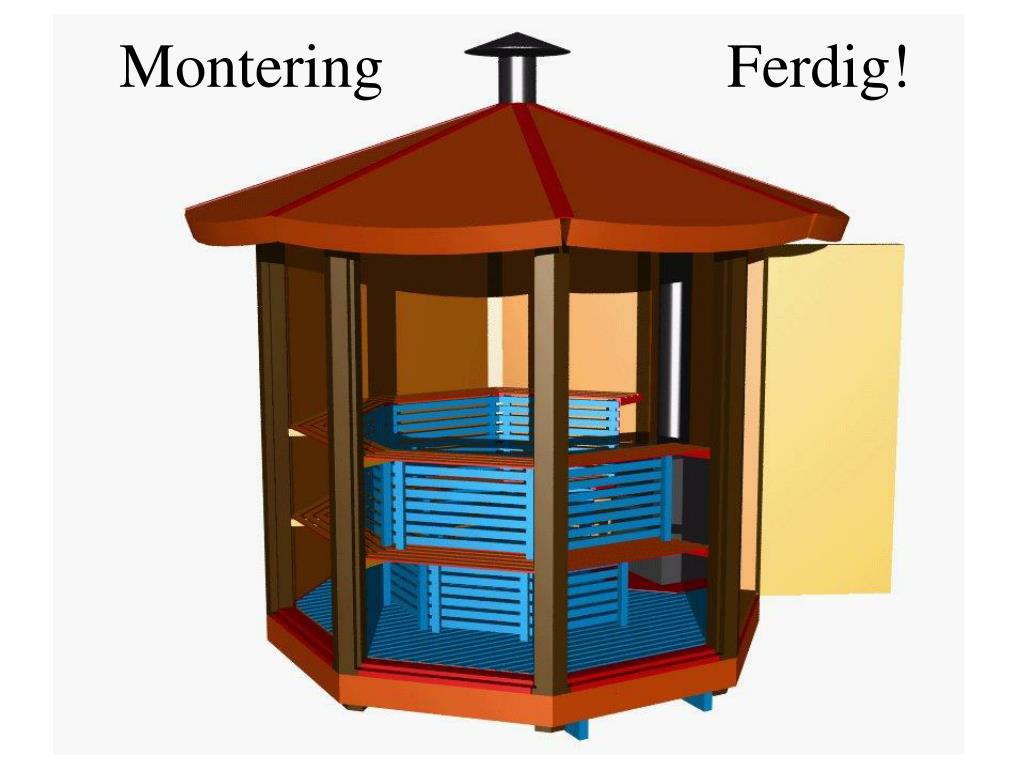

  21. Ferdig! Montering

  22. Feste av søyler • Spesialkonstruerte stålprofiler • Klemmer søylene på plass • Enkelt å montere og demontere • Skader ikke søylene

  23. Illustrasjon

  24. Feste av takelementer • Dybler på stolpene • Takelement tres på • To elementer deler stolpe • Forbindelse mellom naboelementer

  25. Illustrasjoner

  26. Strekkring • Takelement går over to stolper • Metallbånd under elementet • Danner komplett ring • Tar opp horisontale krefter

  27. Undersiden av taket

  28. Feste av gulvelementer • Overlapp mellom elementer • Festes med skruer • Trekantprofiler holder bærebjelkene på plass • Festes med bolter

  29. Illustrasjon

  30. Feste av vegg • Det skal ikke være metall på innsiden av badstuen, pga faren for å brenne seg og av estetiske grunner. • Festemekanismen må tåle trykk og strekk spenninger. • På grunn av pris skal det ikke produseres en egen mekanisme. • Mekanismen skal ”presse ” elementene på plass slik at det blir tett.

  31. 3000 [W] - blå graf (minste helning) 5000 [W] - grønn graf (mellomste helning) 7000 [W] - rød graf (bratteste helningen) -20 0C som start temp både inne og ute 25 0C som start temp både inne og ute

  32. Forslag til ovn k 16 V: Beregnet til badsturom på 6-16 m3. Bredde 44, dybde 49 og høyde 71 cm, vekt 55kg k 18 V: Beregnet til badsturom på 6-16 m3. Bredde 58, dybde 50 og høyde 66 cm, vekt 53 kg

  33. Konklusjon • Oppnådd hovedmålet • Snart klar til ”produksjon” • Ikke sjekket markedet

  34. http://www.stud.ntnu.no/~becken/multistugu
