h+t=H

d+f. Csúszólap meghatározása. F. C. B. e. tg. S. D. h+t=H. AB=H felvétele tg ε felvétele a vízszintestől mérve φ felvétele A-ból F metszéspont δ + φ szög felmérése B-ből J metszéspont J-ből merőleges AF-re J-ből körívezés A-val a merőlegesre

chyna
Télécharger la présentation

h+t=H

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

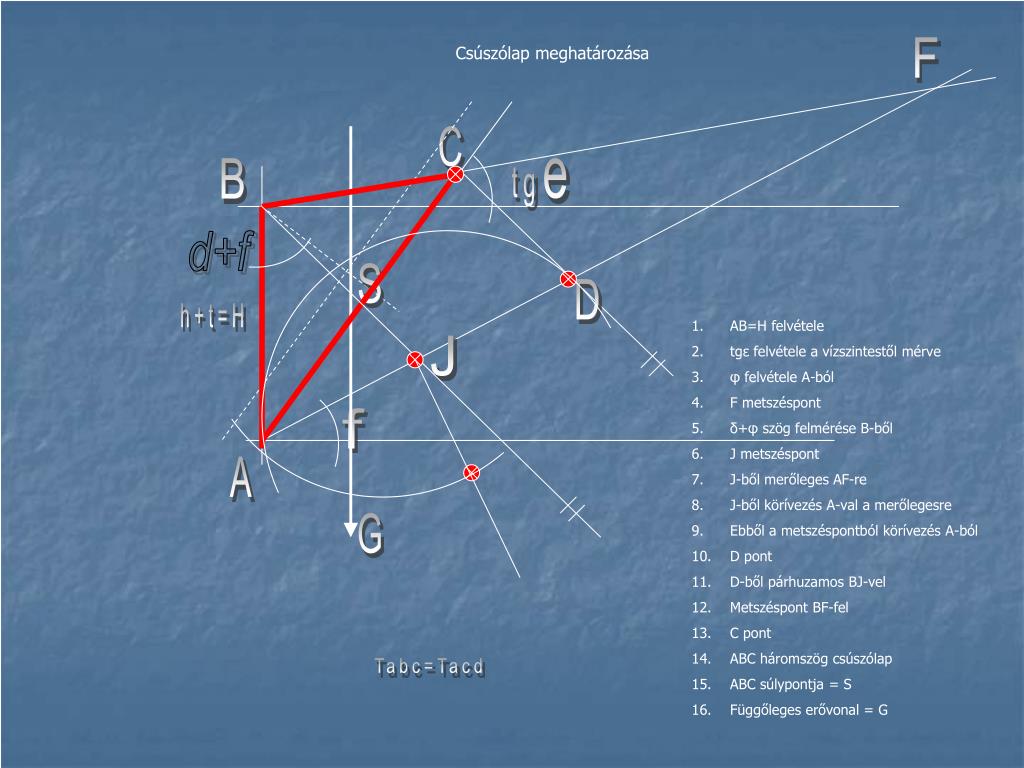

  1. d+f Csúszólap meghatározása F C B e tg S D h+t=H • AB=H felvétele • tgε felvétele a vízszintestől mérve • φ felvétele A-ból • F metszéspont • δ+φ szög felmérése B-ből • J metszéspont • J-ből merőleges AF-re • J-ből körívezés A-val a merőlegesre • Ebből a metszéspontból körívezés A-ból • D pont • D-ből párhuzamos BJ-vel • Metszéspont BF-fel • C pont • ABC háromszög csúszólap • ABC súlypontja = S • Függőleges erővonal = G J f A G Tabc=Tacd

  2. támfal szélesség Elcsúszás EaF F Ea H/9 Eaq q Ea y R H/2 G N xG G G R a-f H/3 EaF xEa Eaq xEaq xEaF xR Ea

  3. támfal szélesség Kiborulás 0,1 szélesség H/9 H/2 xG G H/3 lEaF EaF lEaq lEa Eaq Ea
