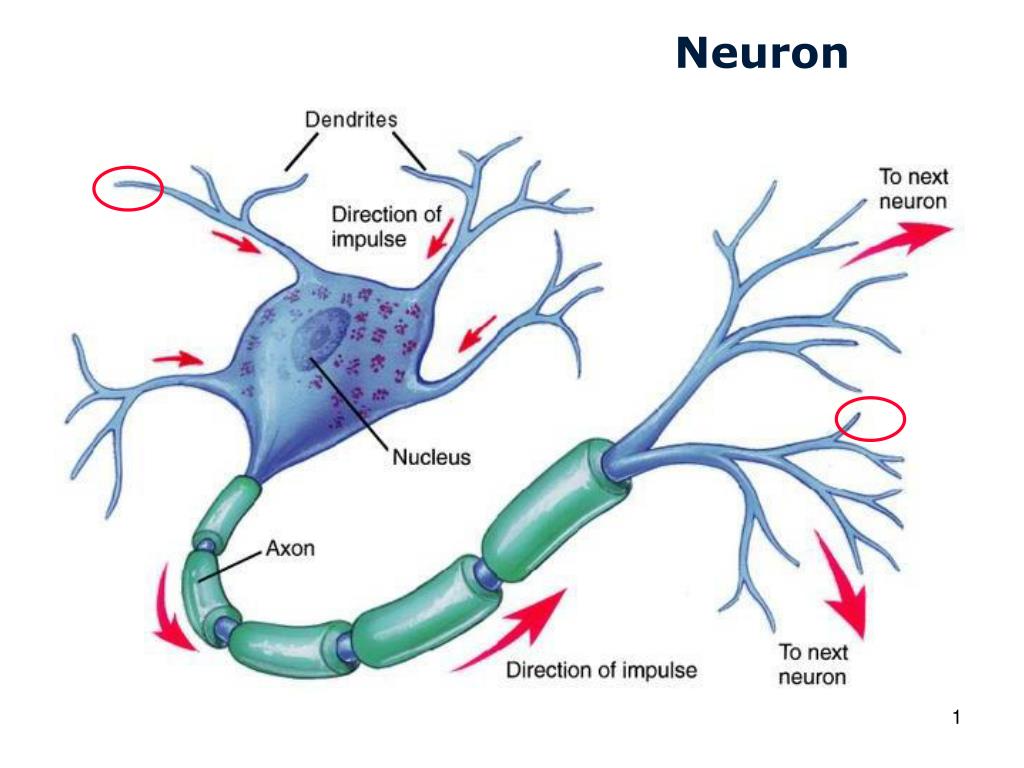

  1. Neuron

  2. Hodgkin-Huxley model Vext Vint

  3. Model van ionkanaal Nernst vergelijking Ionstroom is afhankelijk van conductance en driving force Conductance gion is conductance per kanaal (γ) × aantal kanalen (N) × kans dat kanaal open is (p) Maximum conductance: Gion = γ × N

  4. αp is opening rate βp is closing rate Steady-state: openen en sluiten van kanalen is in evenwicht Oplossing van differentiaalvergelijking met τp de tijdconstante Dynamica van ionkanaal

  5. Cm: membraancapaciteit GNa, GK, GL: maximum conductances INa, IK, IL VNa, VK, VL: evenwichtspotentialen INa, IK, IL m,h: gating variables voor INa n: gating variable voor IK Hodgkin-Huxley vergelijkingen

  6. Nobel prize 1963 Sir Andrew Huxley Sir Alan Lloyd Hodgkin

  7. Hodgkin & Huxleyexperiments Giant squid neuron

  8. Hodgkin-Huxley vergelijkingen • Potentiaal V representeert de afwijking van de rustpotential, dus Vmem = Vrest + V • Steady-state waarde en tijdconstante van gating variabelen worden bepaald m.b.v. voltage-clamp technieken • Opening rate αp en closing rate βp zijn afhankelijk van V en worden bepaald door te fitten op experimentele data

  9. Hodgkin-Huxley: gating variabelen m,h,n [-] Potentiaal [mV]

  10. Hodgkin-Huxley: tijdconstanten Potentiaal [mV]

  11. Hodgkin-Huxley: actiepotentiaal Tijd [ms]

  12. Hodgkin-Huxley: ionstromen Tijd [ms]

  13. Hodgkin-Huxley: gating variabelen Tijd [ms]

  14. Hodgkin-Huxley: actiepotentialen Tijd [ms]

  15. Hodgkin-Huxley: prikkelvoortgeleiding Potentiaal [mV] Tijd [ms]

  16. Actiepotentiaal van hartcel Snelle natriumstroom INa • depolarisatie Langzame calcium stroom ICa • plateau Langzame kalium stroom IK • repolarisatie S. Nattel, Nature 2002;415:219-226

  17. ENa 3 msec EK plateau upstroke repolarisatie Actiepotentiaal ventrikel ECa ENa +20 mV +20 mV Ca-instroom en K-uitstroom K-uitstroom Na-instroom -90 mV EK 100 msec (RMP)

  18. Hartspiercel

  19. Ion concentraties (mM)

  20. Evenwichtpotentiaal voor calcium +120 mV ECa +70 mV ENa 0 mV calcium ion: z = +2 Vrust -80 mV -90 mV EK

  21. Ca2+ Force (nN) 100 msec calcium en contractie Ca2+ + Calcium Induced Calcium Release

  22. Ionstromen inwaarts/ depolariserend uitwaarts/ repolariserend

  23. Geleidingssysteem van het hart sinusknoop linkerboezem rechterboezem AV knoop bundel van His rechterkamer bundelvertakkingen linkerkamer Purkinje systeem

  24. 8E020 Inleiding Meten Prikkelvoortgeleiding in het hart Electrocardiogram (ECG) tijd (ms) Malmivuo & Plonsey, 1995

  25. 8E020 Inleiding Meten Prikkelvoortgeleiding in het hart sinusknoop Electrocardiogram (ECG) tijd (ms) Malmivuo & Plonsey, 1995

  26. 8E020 Inleiding Meten Prikkelvoortgeleiding in het hart sinusknoop boezems Electrocardiogram (ECG) tijd (ms) Malmivuo & Plonsey, 1995

  27. 8E020 Inleiding Meten Prikkelvoortgeleiding in het hart sinusknoop boezems AV knoop Electrocardiogram (ECG) tijd (ms) Malmivuo & Plonsey, 1995

  28. 8E020 Inleiding Meten Prikkelvoortgeleiding in het hart sinusknoop boezems AV knoop bundel van His Electrocardiogram (ECG) tijd (ms) Malmivuo & Plonsey, 1995

  29. 8E020 Inleiding Meten Prikkelvoortgeleiding in het hart sinusknoop boezems AV knoop bundel van His bundelvertakkingen Electrocardiogram (ECG) tijd (ms) Malmivuo & Plonsey, 1995

  30. 8E020 Inleiding Meten Prikkelvoortgeleiding in het hart sinusknoop boezems AV knoop bundel van His bundelvertakkingen Purkinje systeem Electrocardiogram (ECG) tijd (ms) Malmivuo & Plonsey, 1995

  31. 8E020 Inleiding Meten Prikkelvoortgeleiding in het hart sinusknoop boezems AV knoop bundel van His bundelvertakkingen Purkinje systeem kamers (endocard) Electrocardiogram (ECG) tijd (ms) Malmivuo & Plonsey, 1995

  32. 8E020 Inleiding Meten Prikkelvoortgeleiding in het hart sinusknoop boezems AV knoop bundel van His bundelvertakkingen Purkinje systeem kamers (endocard) kamers (epicard) Electrocardiogram (ECG) tijd (ms) Malmivuo & Plonsey, 1995

  33. Gap junctions

  34. grotere deeltjes Gap junctions kleine ionen

  35. + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + sterke koppeling zwakke koppeling Voortgeleiding

  36. Refractaire periode +20mv Excitability recovered threshold -90mv Inexcitable Period 250 ms

  37. Hartspiercel

  38. Nobel prize 1963 Sir Andrew Huxley Sir Alan Lloyd Hodgkin
